SHT31 páratartalom -érzékelő: Jellemzők, előnyök és adatlap

Az SHT31 a Sensirion által kifejlesztett hőmérsékleti és páratartalom -érzékelők legújabb generációját képviseli.Ez a cikk az SHT31 érzékelőt mélyrehatóan vizsgálja, megvizsgálja az adatlapját, a pinout-ot, a funkciókat és az előnyöket.Gyakorlati betekintést nyújt a megvalósításához és a modern technológiában betöltött szerepéhez, ahol a pontos környezeti adatok fontos.A HVAC rendszerektől a kifinomult számítási eszközökig az SHT31 fejlett képességei felbecsülhetetlen értékű eszközévé teszik a pontos és megbízható mérések elérését.

Katalógus

Mi az SHT31?

A SHT31 A Sensirion erőfeszítéseinek csúcspontját képviseli a hőmérséklet és a páratartalom érzékelési technológiájának tökéletesítésére.Ez az érzékelő kihasználja a legújabb CMOSENS® Sensor chip fejlett képességeit, bemutatva a feldolgozási teljesítmény, a pontosság és a megbízhatóság fejlődését a korábbi modellekben.Az SHT31 érzékelő kiemelkedik a pontosságban, az alkalmazkodóképességben és a sokoldalúságban.Támogatja a két felhasználó által kiválasztható I2C címet, amelyek zökkenőmentes integrációt kínálnak a változatos rendszerekbe.Az a képesség, hogy akár 1 MHz -es sebességgel kommunikáljon, biztosítja a gyors adatátvitelt, amely rendkívül értékes a forgatókönyvekben, amelyek megfigyelést és gyors válaszokat igényelnek.Az SHT31 integrációs képességei és a nagysebességű kommunikáció hatékonyan foglalkozik a precíziós alkalmazásokkal kapcsolatos kihívásokkal.A folyamatos megfigyelő berendezések és a környezetvezérlő rendszerek arról számolnak be, hogy az érzékelő fokozott pontossága és megbízhatósága csökkenti az adatok eltérését, a rendszer hatékonyságának és teljesítményének fokozását.Ezek a fejlesztések nemcsak a CMOSENS® chip kifinomultságát mutatják, hanem kiemelik az érzékelő technológia tervezésének előretekintő megközelítését is.

SHT31 PIN -konfiguráció

PIN Funkciók és leírások

Csap	Funkció	Leírás
1. érintkező: SDA	Soros adatok;Bemenet/kimenet	Kezeli a kétirányú adatátvitelt az I2C -n keresztül kommunikáció.A jól megválasztott pull-up ellenállás biztosítja a stabil kommunikációt.
2. érintkező: Addr	Cím;Bemenet;Csatlakozzon a Logic High/Low -hoz	Beállítja az érzékelő I2C címét, lehetővé téve a többszöröset érzékelők ugyanazon a buszon.
3. érintkező: riasztás	Riasztás jelző;Kimenet;Úszni, ha fel nem használt	Riasztási jelet vált ki, amikor előre meghatározott küszöbértékek megsértik.Javasoljuk, hogy hagyjon úszót, ha nem használatban van.
4. érintkező: SCL	Soros óra;Bemenet/kimenet	Biztosítja az órás jelet az I2C kommunikációhoz, Az adatátvitel szinkronizálása.A pull-up ellenállás is ajánlott.
5. érintkező: VDD	Tápfeszültség;Bemenet	Az érzékelőt üzemi feszültségével ellátja.Biztosítva Tiszta és stabil feszültségforrás a megbízható teljesítmény érdekében.
6. érintkező: NRESET	A PIN aktív alacsony visszaállítása;Bemenet;Úszó, ha nem használt;Csatlakozik a csatlakoztatáshoz VDD ≥2 kΩ ellenállással	Lehetővé teszi a kézi érzékelő visszaállítását.A következetes biztosítása érdekében Teljesítmény, lebegje ezt a tűt, ha fel nem használt vagy csatlakozzon a VDD -hez ellenálláson keresztül.
7. érintkező: R	Nincs funkció;Csatlakozzon a VSS -hez	Nem szolgál egy funkciót, és csatlakozni kell a VSS -hez A rendszer integritásának fenntartása érdekében.
8. érintkező: VSS	Föld	A minimalizálás földi referenciaként szolgál zaj és a pontos leolvasások biztosítása.

SHT31 szimbólum, lábnyom és CAD modell

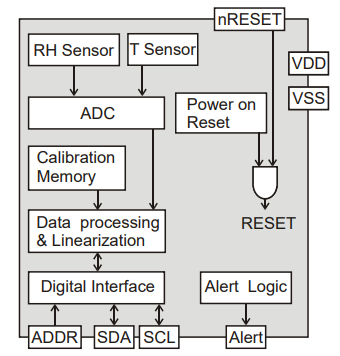

SHT31 blokkdiagram

Sensirion SHT31-DIS-B specifikációk

Beír	Paraméter
Gyári átfutási idő	4 hét
Hegy	Felszíni
Csomag / tok	DFN
Pins száma	8
Csomagolás	Vágott szalag
Közzétett	2014
Alkatrész állapota	Aktív
Maximális üzemi hőmérséklet	125 ° C
Perc üzemi hőmérséklet	-40 ° C
Kimeneti típus	Digitális, i2c
Üzemeltetési tápfeszültség	3.3 V -os
Felület	I2C
Maximális ellátási feszültség	5,5 V -os
Perc tápfeszültség	2.15 V -os
Pontosság	2%
Válaszidő	8 S
Érzékelőtípus	Hőmérséklet
Magasság	1 mm
Hossz	2,6 mm
Szélesség	2,6 mm
Érje el az SVHC -t	Nincs SVHC
Rohs állapot	Rohs kompatibilis
Ólommentes	Ólommentes

Az SHT31 jellemzői

Kalibrálás és hőmérsékleti kompenzáció

Az SHT31 érzékelő teljesen kalibrált, linearizált kimenetekkel büszkélkedhet, velejáró hőmérsékleti kompenzációval, amely együttesen garantálja a nagy megbízhatóságot és a pontosságot.Ezek a jellemzők felbecsülhetetlen értékűek azokban a beállításokban, ahol az adatok pontosságát nem lehet veszélyeztetni, például az ipari automatizálásban és a környezeti megfigyelésben.A beágyazott kalibrációs folyamatok az érzékelőn belül hatékonyan tagadják a kézi külső kalibrálás, az integráció ésszerűsítésének és a beállítási idő csökkentésének szükségességét.

Széles feszültség üzemeltetési tartomány

Széles feszültségtartományban, 2,4 V -tól 5,5 V -ig működve, az SHT31 figyelemre méltó rugalmasságot kínál a különböző alkalmazásokban.Ez a kompatibilitás lehetővé teszi a zökkenőmentes integrációt egy számtalan rendszerbe, az alacsony teljesítményű, akkumulátorral működtetett eszközöktől a magasabb feszültségszintekhez szükségesekig.A széles feszültségtartomány pufferként is szolgál a kisebb ellátási ingadozások ellen, fenntartva a stabil és következetes érzékelő teljesítményét különféle körülmények között.

Nagysebességű I2C interfész kettős cím opcióval

Az I2C interfész, amely akár 1 MHz -es kommunikációs sebességet is támogat, az érzékelő biztosítja a gyors adatátvitelt.Ez a képesség jó az adatfeldolgozásra és a gyors reagálást igénylő alkalmazásokra.Két választható I2C cím rendelkezésre állása lehetővé teszi több érzékelő számára, hogy egyetlen busz megossza, egyszerűsítse a komplex rendszerterveket és optimalizálja az erőforrásokat.Ez a szolgáltatás releváns a többérzékelő beállításokban, ahol hely és erőforrás-hatékonyság szükséges.

Kivételes pontosság

Az SHT31, különösen az SHT35 változatában, kivételes pontossága miatt kiemelkedik, ± 1,5 %relatív páratartalom pontosságával és ± 0,1 ° C hőmérsékleti pontossággal büszkélkedhet.Ezek a pontos mérések megbízhatóbb adatokhoz fordulnak olyan alkalmazásokhoz, mint a HVAC rendszerek, az időjárási állomások és az egészségügyi eszközök.

Gyors indulás és adatgyűjtés

A gyors indításhoz és az adatgyűjtéshez tervezett érzékelő minimalizálja a kezdeti bekapcsolás és az adatok elérhetősége közötti késési időt.Ez a szolgáltatás előnyös olyan helyzetekben, amelyek azonnali adatgyűjtést igényelnek, például az automatizált vezérlők és a megfigyelő rendszerek.A gyors indítási idők szintén hozzájárulnak az akkumulátorral működtetett eszközök energiahatékonyságához, lehetővé téve az érzékelő számára, hogy gyorsan visszatérjen az alacsony teljesítményű állami mérés után.

Kompakt és tartós 8-pólusú DFN csomag

Egy kompakt 8-pólusú DFN csomagba burkolva az SHT31 ideális az űrkonzervált alkalmazásokba történő integrációhoz anélkül, hogy a teljesítmény veszélyeztetné.Kis formájú tényezője tökéletesen illeszkedik a modern elektronikus minták kiegyensúlyozásához a méret és a funkcionalitás kiegyensúlyozásához.A tartós csomagolás biztosítja az érzékelő belső alkatrészeinek védelmét, javítva ellenálló képességét és hosszú élettartamát, még a kihívást jelentő működési környezetben is.

Az SHT31 előnyei

Kivételes megbízhatóság hosszú távú stabilitással

Az SHT31 érzékelőket kivételes megbízhatóságuk és folyamatos teljesítményük hosszabb ideig tartják.A tesztelési folyamatok révén kovácsoltak, ezek az érzékelők következetesen pontos leolvasást biztosítanak, és nagyszerűek azoknak a környezeteknek, amelyek a pontos páratartalomtól és a hőmérséklet -megfigyeléstől függnek.Tartós teljesítményük változatos körülmények között igazolja kiemelkedő mérnöki műszaki műszaki műszaki műszaki mérnöki műszaki műszaki mérnöki műszaki mérnöki mérnöki tevékenységeket.

Bevált technológia több mint 15 éves fejlesztéssel

Több mint 15 éves fejlesztéssel büszkélkedve az SHT31 az élvonalbeli technológiát használja, amely az átfogó kutatásban gyökerezik.Az érzékelő kialakítása az iteratív fejlesztések és betekintések részesül előnyben, ami kiváló terméket eredményez, amely különféle alkalmazásokhoz alkalmas.Az innovációnak ez a könyörtelen törekvése megtestesíti a nagy kaliberű érzékelőket meghatározó pontosságot és megbízhatóságot.

Alkalmasság nagyszabású termelésre

Az SHT31 tervezési és gyártási módszertana optimalizálja azt nagyszabású termeléshez.Az ésszerűsített termelési folyamata biztosítja a tömegtermelést a minőség feláldozása nélkül.Ez a skálázhatóság a széles körű telepítésekhez előnyben részesített választást jelent, és mindent lefed az ipari felhasználástól az elektronikáig.A jelentős igény kielégítése megbízhatóan kiemeli az ágazatközi örökbefogadását.

Magas jel-zaj arány

Az SHT31 magas jel-zaj aránya (SNR) javítja a pontos és egyértelmű leolvasások képességét.Magasabb SNR -t használunk a pontos adatok rögzítésére az alkalmazásokban, amelyek megkövetelik a páratartalom és a hőmérséklet perc változásainak kimutatását.

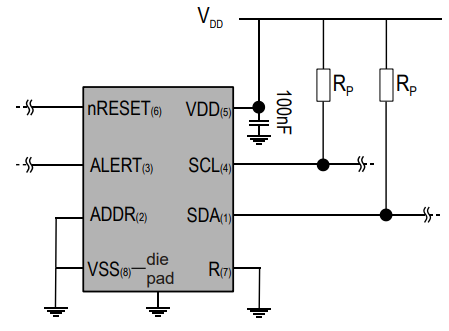

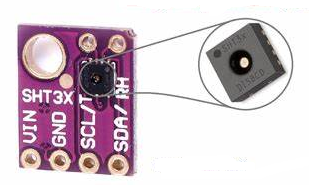

Az SHT31 alkalmazási áramköre

Tápegység

Az SHT31 2,4 V -tól 5,5 V feszültségtartományban működik, 3,3 V üzemi feszültséggel.A stabil tápellátás fontos, mivel az ingadozások pontatlan érzékelői leolvasásokhoz vezethetnek.Sokan inkább a 3,3 V -os szabályozó IC -t részesítik előnyben a folyamatos feszültség fenntartása érdekében, amelyet a kondenzátorok leválasztásával egészítenek ki a zaj kiszűrése érdekében.Ha egy 100NF kerámia kondenzátort az érzékelő csapok közelében helyez el, enyhítheti a tranziens feszültség hatásait.Ezek a gyakorlatok összhangban állnak a sikeres elektronikus tervekkel, ahol a zajcsökkentés nagyszerű.

Kommunikációs protokoll

Az SHT31 az I2C protokollon keresztül kommunikál, és pull-up ellenállást igényel az SDA és az SCL vonalakon.4.7kΩ ellenállásokat használnak, de beállíthatók a buszsebesség és a konkrét követelmények alapján.Az I2C vonalak megfelelő útválasztása az elektromos vezetékek átlépése érdekében minimalizálja a keresztbeszélgetést és az interferenciát.

Jelkondicionálás

A digitális érzékelők, mint például az SHT31, további alkatrészekre lehet szükségük zajos környezetben.A kondenzátorok vagy az árnyékolás használata biztosítja a megbízható működést, és a ferrit gyöngyök adatvonalakon hatékonyan szűrik a nagyfrekvenciás zajt.Ezen technikák elfogadása minimalizálja az EMI hatását.

PCB -elrendezés

A jól megtervezett PCB-elrendezés nagymértékben javítja az érzékelő teljesítményét.Helyezze az SHT31-et a hőtermelő alkatrészektől a hőhibák minimalizálása érdekében.Pajzs pályákat és tartson fenn egy szilárd alapvető síkot a külső interferenciák enyhítésére.Ezek a stratégiák tükrözik a hasonló kihívásokkal foglalkozó gyakorlatokat.

Kalibrálás és tesztelés

Az alapos kalibrálás hasznos a pontos érzékelő leolvasásakor.A hőmérséklet és a páratartalom tényezője.Az automatizált beállítások korszerűsítik a folyamatot, megerősítve a megbízhatóságot.Az automatizálás bebizonyosodott, hogy javítja az ismételhetőséget és a pontosságot bármely alkalmazásban.

Öndiagnosztikai tulajdonság

Az SHT31 magában foglalja az öndiagnosztikát a lehetséges problémák észlelésére.A diagnosztikai ellenőrzések integrálása a firmware -be megelőzően azonosíthatja a problémákat, lehetővé téve az időben történő karbantartást.A proaktív diagnosztika csökkenti az állásidőt és a karbantartási költségeket hosszú távú használat során, értékes betekintést.

Firmware megvalósítás

A robusztus firmware -nek tartalmaznia kell a hibakezelési és az adatok érvényesítési rutinjait.Végezze el az adatok integritásának CRC ellenőrzéseit.Gondoskodjon a megfelelő kezelésről.Ez a megközelítés bármely alkalmazás módszertanát tükrözi, biztosítva a következetes és pontos adatgyűjtést.

Az SHT11 és a DHT11 összehasonlító elemzése

Fő alkatrészek

Az SHT11 érzékelő magában foglalja a páratartalom-érzékeny kondenzátorokat, míg a DHT11 páratartalom-érzékeny ellenállásokra támaszkodik.Az SHT11 kondenzátorai általában kiváló stabilitást és pontosságot kínálnak.Ez az attribútum különösen hasznossá válik a nagy pontosságot igénylő alkalmazásokban.Az érzékelő kiválasztását ezekkel a jellemzőkkel gyakran befolyásolja a megbízható teljesítmény követelményei.Ezzel szemben a DHT11 elleni ellenállások, annak ellenére, hogy gazdaságosabbak, nem érhetik el ugyanolyan pontosságot és stabilitást.Ez a megkülönböztetés szerepet játszik az érzékelők kiválasztásakor az egyes környezetekhez vagy tudományos kutatásokhoz, ahol az adatok integritása a legnagyobb aggodalomra ad okot.

Érzékelő összetétele

Az SHT11 innovatív anyagokat alkalmaz, amelyek rést teremtenek a páratartalom és a hőmérséklet pontossággal történő érzékelésére.Az energiarés anyag javítja érzékenységét és válaszidejét.Az ilyen fejlett anyagokat használó érzékelők általában megbízhatóbb adatokat szolgáltatnak különböző körülmények között.Ez a szolgáltatás az SHT11 -et különösen alkalmas tudományos kísérletekre és ipari alkalmazásokra, ahol a következetes teljesítményt értékelik.Ezzel szemben a DHT11 integrálja a páratartalom -érzékelőt egy NTC termisztorral.Noha ez a konfiguráció funkcionális, nem kínálja az energiarés anyagokat felhasználó érzékelőknél látható fejlett érzékelési képességeket.

Funkcionalitás és teljesítmény

Az SHT11 kiemelkedik a hőmérséklet-kompenzált páratartalom-leolvasások és a magas színvonalú harmatpont-mérések biztosításában a különféle környezeti megfigyelő rendszerekben.A hőmérsékleti kompenzáció integrációja biztosítja, hogy a páratartalom leolvasása pontos maradjon az ingadozások ellenére.Másrészt, a DHT11-nek nincs magas színvonalú harmatpont funkciója, és nem kínál hőmérsékleti kompenzációt, ami potenciális pontatlanságokat eredményez.Ez a korlátozás figyelemre méltó a forgatókönyvekben, ahol a pontos páratartalom fontos, például az éghajlat -ellenőrzési rendszerekben és a meteorológiai alkalmazásokban.A környezetben dolgozó egyének, ahol a pontosság befolyásolja az eredményeket, gyakran olyan érzékelők felé hajlik, mint az SHT11.Az SHT11 fejlett komponensei és kivételes funkcionalitása miatt ez preferált választás az igényesebb alkalmazások számára.Ezzel szemben a DHT11 gazdaságosabb megoldást kínál, amely elfogadható teljesítményt nyújt a kevésbé komoly helyzetekhez.Egy adott alkalmazás konkrét követelményeinek felismerése irányítja a megfelelő érzékelő kiválasztását.

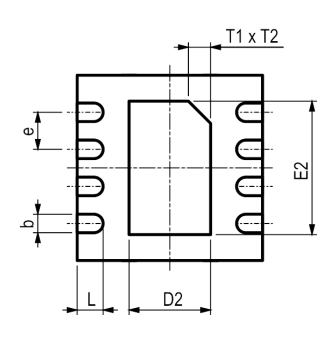

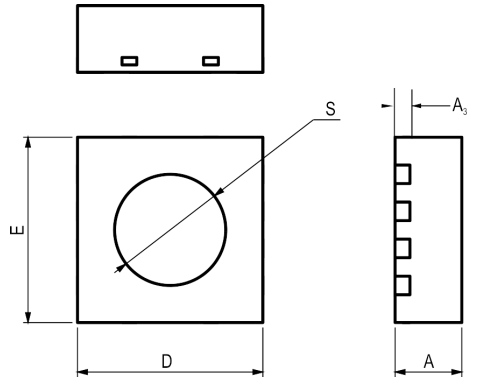

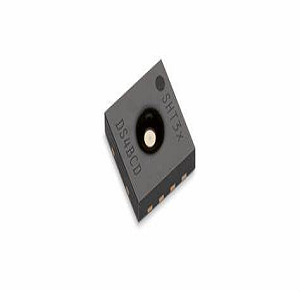

SHT31 csomagolás

SHT31 gyártóinformációk

Az érzékelő technológiájának jelzője, kiemelkedik a páratartalom, a gáz és a folyadékáram mérések érzékelőinek létrehozásában.A nagy pontosságú érzékelők szállításának világos elképzelésével létrehozott vállalat olyan újításokat hozott létre, amelyek mélyen befolyásolták az ágazatokat, mint például a HVAC, az autóipari, orvosi és fogyasztói elektronika.Érzékelőiket pontosságuk, megbízhatóságuk és integrációs rugalmasságuk miatt ápolják, és bonyolult alkalmazásokra válnak.Az Sensirion érzékelő technológiájának kiemelkedését kompromisszumok nélküli minősége, könyörtelen innovációja és a koncentrált megoldások iránti elkötelezettség táplálja.Ezek a tulajdonságok biztosítják, hogy érzékelőik következetesen meghaladják az ipar elvárásait, megerősítve a vezetési képességüket.

Adatlap PDF

SHT31-DIS-B adatlapok:

Érzékelő specifikációs utasítás.pdf

SHT3X membrán opció Spec.pdf

SHT3X-DIS sorozat adatlap.pdf

SHTXX, STSXX Assembly SMD PKGS.PDF

SHTXX tesztelési útmutató.pdf
