LM317K feszültségszabályozó (1.2V-37V): Pinout, teljes adatlap bontás és kulcsfontosságú alkalmazások

Ebben a cikkben egy hatékony eszközt vizsgálunk meg az LM317K feszültségszabályozásában.Ezt az állítható feszültségszabályozót úgy tervezték, hogy több mint 1,5a terhelési áramot szállítson, miközben széles kimeneti feszültségtartományt kínál 1,2 V -tól 37 V -ig.Alkalmazkodóképessége teszi a különféle alkalmazásokhoz szükséges összetevővé, az alacsony feszültségű mikrokontroller rendszerek táplálásától a nagy teljesítményű áramkörök kezeléséig.Az LM317K azon képessége, hogy a feszültség kimenetét csak egy egyszerű ellenálló elválasztóval finomítsák, lehetővé teszi a hatékonyabb munkafolyamatokat a prototípus készítése és fejlesztése során, csökkentve a több tápegység szükségességét.

Katalógus

LM317K áttekintés

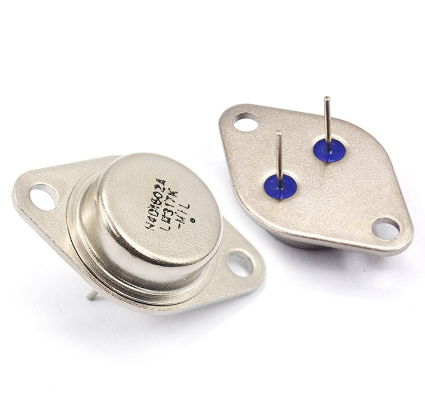

A LM317K, sokoldalú monolit integrált áramkört kínálnak különféle csomagokban, például TO-220, Isowatt220, TO-3 és D2 PAK.Úgy tervezték, hogy pozitív, állítható feszültségszabályozóként működjön, ez az eszköz azzal a képességgel büszkélkedhet, hogy több mint 1,5a terhelési áramot szállít, 1,2 V és 37 V között beállítható kimeneti feszültséggel.Az egyértelmű ellenálló elválasztó kimeneti feszültségének beállításához az LM317K korszerűsíti az Ön számára a folyamatot, csökkentve a számos rögzített szabályozóra való támaszkodást.

Ez az eszköz kiemelkedik a forgatókönyvekben, ahol a pontos feszültségszabályozás kötelező.Az elektronikus eszközök tápegységeiben a következetes feszültség fenntartása a teljesítmény és a hosszú élettartam sarokköve.Az LM317K rugalmassága lehetővé teszi, hogy az eszközök széles spektrumát szolgálja, és költséghatékony és hatékony választásként helyezkedik el az Ön számára.Széles körű bemeneti feszültségtartománya és figyelemre méltó áramkezelési kapacitása lehetővé teszi a zökkenőmentes integrációt a meglévő rendszerekbe.Például az akkumulátor töltési forgatókönyveiben a stabil és állítható kimenet biztosítása jelentősen javíthatja a töltés hatékonyságát és meghosszabbíthatja az akkumulátor élettartamát.A kimeneti feszültség egyszerűsége egy ellenálló elválasztó segítségével módosítható, hangsúlyozza annak gyakorlati hasznosságát, összehangolva a különféle alkalmazások igényeit, mind egyszerű, mind összetett.

Az operatív hatékonyság az LM317K védjegye, amely garantálja a megbízható teljesítményt változó terhelési körülmények között.Ez a hatékonyság hozzájárul az elektronikus rendszerek működési élettartamának meghosszabbításához, ezáltal csökkentve a gyakori javítások és karbantartás szükségességét.Hatékonyságának figyelemre méltó aspektusa a tervbe ágyazott hőszabályozási és védelmi mechanizmusok, amelyek megvédik az alkatrészeket a túlmelegedés és a rendszer általános robusztusságának és megbízhatóságának fokozásának és javításának a lehetséges károsodásaitól.

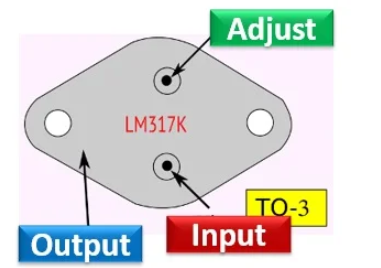

Az LM317K PIN -konfigurációja

LM317K tervezési modellek

LM317K elektromos szimbóluma

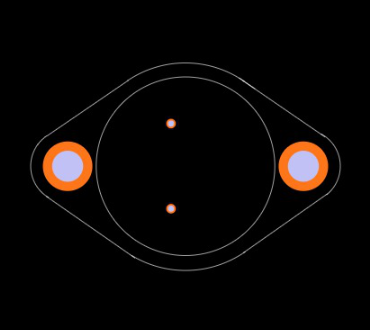

Az LM317K táblája lábnyoma

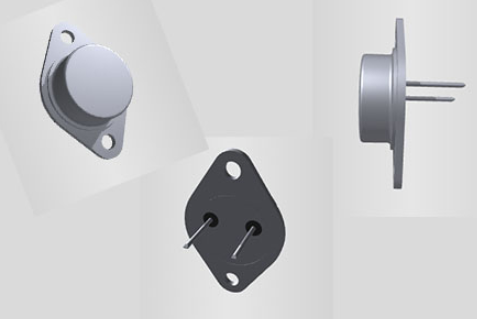

Az LM317K 3D -s megjelenítése

Az LM317K legfontosabb attribútumai

Jellemző	Leírás
Kimeneti feszültségtartomány	1,2 V - 37 V
Kimeneti áram	1,5A -nál meghaladja
Vonal- és terhelési szabályozás	0,10%
Úszó művelet	Nagyfeszültségű alkalmazásokhoz alkalmas
Védelmi mechanizmusok	Jelenlegi korlátozás, hőkezelés és biztonságos működés Terület (SOA) vezérlés

Műszaki előírások

Beír	Paraméter
Hegy	Lyukon keresztül
Szerkesztési típus	Lyukon keresztül
Csomag / tok	TO-204AA, TO-3
Pins száma	2
Súly	6.40101G
Üzemi hőmérséklet	0 ° C ~ 125 ° C
Csomagolás	Tömeg
Tolerancia	5%
JESD-609 kód	e3
Alkatrész állapota	Elavult
Nedvességérzékenységi szint (MSL)	1 (Korlátlan)
A végződések száma	3
ECCN kód	EAR99
Végfelvétel	Matt ón (sn)
Csomagolási módszer	CSŐ
Végső helyzet	ALSÓ
Végső forma	Csap
A funkciók száma	1
Alapvető cikk száma	LM317
PIN -kód	2
Kimenetek száma	1
Feszültség - bemenet (max)	40 V -os
Kimeneti feszültség	37 V -os
Kimeneti típus	Állítható
Maximum kimeneti áram	1.5a
Kimeneti konfiguráció	Pozitív
Maximum kimeneti feszültség	37 V -os
Szabályozók száma	1
Perc bemeneti feszültség	4.2 V -os
Védelmi jellemzők	Az áram felett, a hőmérséklet felett
PSRR	80dB ~ 65dB (120Hz)
Referenciafeszültség	1.3v
Perc kimeneti feszültség	1,2 V -os
A tápegység kilökődés aránya (PSRR)	80db
Magasság	8,7 mm
Hossz	39,5 mm
Szélesség	26,2 mm
Érje el az SVHC -t	Nincs SVHC
Sugárzás megkeményedése	Nem
Rohs állapot	ROHS3 kompatibilis
Ólommentes	Ólommentes

Az LM317K operatív alapelveinek diagramja

LM317K helyettesítők

Alkatrészszám	Leírás	Gyártó
IP117AHVSMD05Power áramkörök	Állítható pozitív standard szabályozó, 1,25 V perc, 60 V Max, CBCC3, Ceramic, SMD-05, 3 PIN	TT elektronikai ellenállások
M38510/11704Syxpower áramkörök	1.2 V-37V Állítható pozitív szabályozó, MBFM2	Texasi műszerek
Ip117ahvigpower áramkörök	1,25 V-60V Állítható pozitív szabályozó, MSFM3, Elkülönített, TO-257, 3 tű	TT Electronics Power and Hybrid / Semelab Limited
OM1320STMPBFPOWER áramkörök	Állítható pozitív standard szabályozó, 1,2 V perc, 37 V Max, msfm3, izolált, hermetikus lezárt, TO-257, 3 tű	Nemzetközi egyenirányító
7703405tapower áramkörök	Szabályozó, 1 kimenet, bipoláris	Infineon Technologies AG
OM1321STMPOWER áramkörök	Állítható pozitív standard szabályozó, 1,2 V perc, 57 V Max, bipoláris, MSFM3, TO-257, 3 PIN	Omnirel Corp
LM317AHVKR1Power áramkörök	Állítható pozitív szabályozó, MBFM2, TO-3, 3 PIN	TT Electronics Power and Hybrid / Semelab Limited
IP117HVRPOWER áramkörök	Állítható pozitív standard szabályozó, 1,25 V perc, 60 V Max, MBFM2, TO-66, 2 PIN	TT elektronikai ellenállások
IP117HVSMD1Power áramkörök	1,25 V-60V Állítható pozitív szabályozó, CBCC3, kerámia, SMD-1, 3 PIN	TT Electronics Power and Hybrid / Semelab Limited

LM317K maximális minősítés

Szimbólum	Paraméter	Érték	Egység
Vi - o	Bemeneti-output differenciálfeszültség	40	V
IO	Kimeneti áram	Belsőleg korlátozott	-
TOP​	Működési csomópont hőmérséklete:		° C
	LM117	-55-150
	LM217	-25-150
	LM317	0 - 125
Ptot​	Energiaeloszlás	Belsőleg korlátozott	-
TSTG​	Tárolási hőmérséklet	-65-150	° C

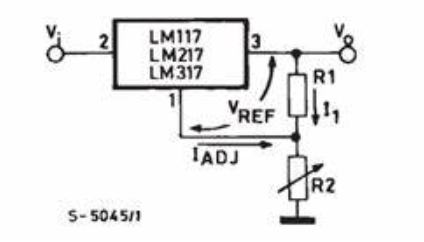

LM317K alapvető állítható szabályozó beállítása

Az LM317K fejlett felhasználása

Az LM317K feszültségszabályozója figyelemre méltó sokoldalúságot mutat, mivel a kimeneti és a beállítási terminálok között 1,25 V -os belső referenciafeszültségét eredményezi.Ez a konfiguráció lehetővé teszi egy állandó áram áramlását egy külső ellenállás -elválasztón, beállítva a kimeneti feszültséget (VO) VO = VREF (1 + R2/R1) + IADJ R2 -ként.Nevezetesen, az eszköz minimalizálja az IADJ kifejezést (100 µa Max), hogy fenntartsa a konzisztenciát a terhelés és a vonalváltozásoktól függetlenül, gyakran az IADJ R2 elhanyagolható.Ez a belső kialakítás biztosítja az LM317K megbízhatóságát a változatos alkalmazási forgatókönyvek között.

Sokoldalúság a feszültségszabályozásban

Az LM317K egyik legfontosabb attribútuma az, hogy az összes nyugalmi áramot visszatérítse a kimeneti terminálra.Ehhez minimális terhelési áramot igényel a feszültség növekedésének megakadályozása érdekében, aktív szerepet játszva a kiszámíthatatlan feszültségingadozásokra hajlamos rendszerek stabilizálásában.Lebegő szabályozóként az LM317K képes módon képes kezelni a nagyfeszültségű készleteket a talajhoz képest, feltéve, hogy a bemeneti-kimeneti differenciálmű továbbra is biztonságos.Ez a képesség megfelel a nagyfeszültségű alkalmazások széles skálájának, elsősorban a robusztus és adaptálható energiagazdálkodási megoldások világában.

Precíziós áramszabályozás

Ha egyszerűen rögzített ellenállást helyez el a beállítás és a kimeneti csatlakozók között, az LM317K precíziós áram -szabályozóvá alakulhat.Az ilyen konfigurációk felbecsülhetetlen értékűek, ha a stabil áramszállítás ragaszkodik ahhoz, mint az akkumulátor töltése és a LED vezetési forgatókönyvek.A fokozott terhelésszabályozás érdekében javasolt az R1 áramlási ellenállásának a szabályozóhoz közelében történő elhelyezése és az R2 földelése a rakományhely közelében.Ez a beállítás csökkenti a potenciális feszültségcsökkenéseket, ezáltal javítva az általános pontosságot.

Teljesítménynövelés a kondenzátorokkal

A kondenzátorok stratégiai hozzáadása különösen növeli az LM317K teljesítményét.A 0,1 um bemeneti bypass kondenzátor.Egy kondenzátor a beállítási terminálról a földre (C_ADJ) 10 µF.Ezek a kondenzátorok javíthatják a fodrozódás elutasítását és a feszültség stabilitását.Ezenkívül egy kimeneti kondenzátort (ideális esetben 1 µF tantalum vagy 25 µF alumínium elektrolitikus) beépítheti az átmeneti választ.Ez a feszültségszabályozót agilisebbé teszi a hirtelen terhelési állapot változására való reagálás során, ezt a jellemzőt, amelyet a gyakorlati tapasztalatok megerősítenek, hangsúlyozva a folyamatos és pontos feszültségszabályozás szükségességét.

Védelmi intézkedések

Annak érdekében, hogy megvédje a szabályozót a bemeneti és a kimeneti rövidzárlatok miatti lehetséges károsodásoktól, a védelmi diódák telepítése ajánlott (az 5. ábra szerint).Ezek a diódák jelentős biztonsági réteget kínálnak, megerősítve az LM317K hosszú élettartamát és megbízhatóságát különféle működési környezetben.Az ilyen védőstratégiákat laboratóriumi és ipari környezetben széles körben alkalmazták, ahol az eszközhibák jelentős működési megszakítást okozhatnak.

LM317K gyártói információk

A Stmicroelectronics, az elektronika és a félvezető iparágban szereplő kiváló entitás, 1987 -ben született a francia Thomson Semiconductors és az Olaszország SGS MicroelTronica egyesüléséből.A társaság fő székhelyén működik a svájci Genf közelében, a Plan-les-oates-ban.Mivel az európai legmagasabb szintű félvezető chipkészítő, az STMicroelectronics jelentősen befolyásolja a technológiai fejlődést és meghatározza az ipari referenciaértékeket.Ez a figyelemre méltó pozicionálás megszerezte a vállalat elismerését és tiszteletét a globális technológiai közösségen belül.

Az STMicroelectronics a regionális központjában bemutatja hatalmas globális elérését.A globális és az EMEA (Európa, Közel -Kelet és Afrika) székhelye Genfben található, amely a különféle kontinenseket összekötő stratégiai döntések és műveletek központja.A közigazgatási ügyekben a Holding Company, a Stmicroelectronics N.V. regisztrált Hollandiában.Észak -Amerikában, ahol a technológiai innováció virágzik, a cég székhelye a texasi Coppellben található.Ez a hely hangsúlyozza a vállalat erős lábát egy intenzíven versenyképes piacon.

Az STMicroelectronics szingapúri székhelye az ázsiai-csendes-óceáni térségben működő műveleteinek központja.A dinamikus és gyorsan növekvő piacon helyezkedik el, ez a stratégiai elhelyezkedés kihasználja a feldolgozóipar és a technológiai fejlesztés regionális szakértelmét.Ezenkívül Japán és Korea műveletei számára a társaság Tokióban hozott létre székhelyet - a technológiai innováció és az előrelépés szinonimája.Az China -ban, az egyik legbefolyásosabb globális technológiai piacon, az STMICroelectronics Sanghajot választotta regionális központjához.Ez a választás megerősíti a vállalat jelenlétét egy olyan piacon, amely ismert hatalmas potenciáljáról és gyors technológiai fejlődéséről.

Adatlap PDF

LM317K adatlapok:
