AD620 Instrumentation erősítő: Adatlap, PIN -konfiguráció és vázlatos áttekintés

Az AD620 műszeres erősítője híres pontosságáról és sokoldalúságáról, így megbízható választássá válik a különféle iparágakban.Magas pontossággal és alacsony energiával az AD620 kiemelkedik olyan alkalmazásokban, mint például az orvosi műszerek, az ipari automatizálás és a precíziós adatrendszerek.A zökkenőmentes rendszer integrációjához szükség van az erősítő pinout és operatív részleteinek megértésére, biztosítva az optimális teljesítményt minden tervben.Ebben a cikkben feltárjuk az AD620 legfontosabb funkcióit, PIN-konfigurációját és alkalmazásait, kiemelve, hogy ez továbbra is a megbízható amplifikációhoz szükséges megoldás.

Katalógus

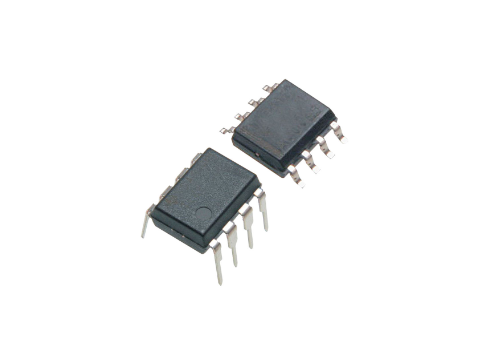

AD620 áttekintés

A AD620 egy gazdasági és nagy pontosságú műszeres erősítő.Ez lehetővé teszi a 10 000 -ig terjedő nyereség -beállítást, egyetlen ellenállás felhasználásával.A 8-ólom SOIC és DIP csomagolásban kapható, kompakt lábnyomot kínál a diszkrét mintákhoz képest.

A készülék biztosítja a minimális energiafogyasztást, a maximális ellátási áram 1,3 mA, így jól alkalmas az akkumulátorral működtetett és hordozható alkalmazásokhoz.Az AD620 nagy pontossággal büszkélkedhet, maximális nemlinearitással, 40 ppm, ofszet feszültség 50 μV maximális és eltolódási sodródás 0,6 μV/° C.Ezek a specifikációk hatékonysá teszik a precíziós adatgyűjtési rendszerekben, például a súly skálákban és az átalakító interfészekben.Kis zajú és alacsony bemeneti torzító árammal rendelkezik, amelyek figyelemre méltóak az orvostechnikai eszközöknél, amelyek pontos leolvasást igényelnek.

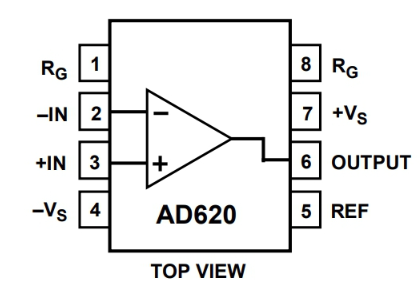

AD620 PIN -konfiguráció

AD620 CAD modell

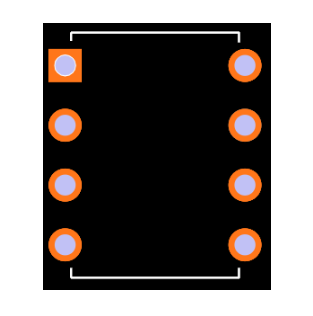

Lábnyom

Az AD620 jellemzői

Jellemző	Leírás
Könnyű használat	Egyszerűen használható, külső ellenállással a nyereség érdekében beállítás.
Erősítő hatótávolság	Nyereségkészlet egy külső ellenállással, 1 -ig állítható 10 000.
Áramellátási tartomány	Széles körű, ± 2,3 V - ± 18 V -ig terjedő tartományban működik.
Teljesítmény	Felülmúlja a hagyományos 3-op-amp-műszereket erősítő tervek.
Csomagolás	8-ólom DIP és SOIC csomagokban kapható.
Alacsony energiafogyasztás	A maximális ellátási áram 1,3 mA.
DC teljesítmény	A B fokozat kiváló DC teljesítményt nyújt.
Bemenet eltolás feszültség	Bemeneti offset feszültség 50 μV.
Bemeneti eltolás eltolódása	Alacsony bemeneti eltolódási sodródás 0,6 μV/° C.
Bemeneti torzítási áram	A maximális bemeneti torzítási áram 1,0 NA.
Általános módos elutasítási arány	Közös üzemmódú kilökődés aránya 100 dB minimum, g = 10-nél.
Alacsony zaj	Bemeneti feszültségzaj 9 nv/√Hz 1 kHz -en.
Bemeneti zaj	0,28 μV csúcs-csúcs zaj a 0,1 Hz-től 10 Hz tartományban.
AC előírások	Kiváló AC teljesítményt tartalmaz 120 kHz -es sávszélességgel g = 100 -nál.
Rendezési idő	A gyors rendezési idő 15 μs - 0,01%.

Az AD620 specifikációi

Itt található az Analóg Devices Inc. részletes táblája AD620BN Műszaki előírások, attribútumok és paraméterek, valamint a hasonló specifikációkkal rendelkező alkatrészek.

Beír	Paraméter	Részletek
Érintkezési helyezés	Ólom, ón	Ólom/ón
Hegy	Lyukon keresztül	Lyukon keresztül
Szerkesztési típus	Lyukon keresztül	Lyukon keresztül
Csomag / tok	8-DIP (0,300, 7,62 mm)	8-DIP (0,300, 7,62 mm)
Pins száma	8	8
Elemek száma	1	1
Üzemi hőmérséklet	-40 ° C ~ 85 ° C	-40 ° C ~ 85 ° C
Csomagolás	Cső	Cső
JESD-609 kód	e0	e0
PBFree kód	Nem	Nem
Alkatrész állapota	Elavult	Elavult
Nedvességérzékenységi szint (MSL)	1 (Korlátlan)	1 (Korlátlan)
A végződések száma	8	8
ECCN kód	EAR99	EAR99
Ellenállás	10Gohm	10Gohm
Max Power Delipation	650MW	650MW
Végső helyzet	KETTŐS	KETTŐS
A funkciók száma	1	1
Tápfeszültség	15 V -os	15 V -os
Lendület	2,54 mm	2,54 mm
Alapvető cikk száma	AD620	AD620
PIN -kód	8	8
Üzemeltetési tápfeszültség	36 V -os	36 V -os
Működési ellátási áram	1,3 mA	1,3 mA
Névleges ellátási áram	1,3 mA	1,3 mA
Energiaeloszlás	650MW	650MW
Elrohanási kamatláb	1,2 V/μs	1,2 V/μs
Erősítő típus	Hangszerelés	Hangszerelés
Általános üzemmód -kilökődés arány	93 DB	93 DB
Általános - Bemeneti elfogultság	500PA	500PA
Feszültség - ellátás, egyetlen/kettős (±)	4,6v36v ± 2,3v18v	4,6v36v ± 2,3v18v
Kimeneti áram csatornánként	18Ma	18Ma
Bemeneti eltolás feszültség (VOS)	30 mV	30 mV
Negatív tápfeszültség-neve	-15 V -os	-15 V -os
Feszültség - bemeneti eltolás	15 μV -os	15 μV -os
-3dB sávszélesség	1MHz	1MHz
Bemeneti eltolás áram-max (IIO)	0,00075 μA	0,00075 μA
Feszültség nyereség-perc	1	1
Feszültségnövekedés-nom	10	10
Nemlinearitás-max	0,00%	0,00%
Hossz	9,27 mm	9,27 mm
Magasság (max)	4,57 mm	4,57 mm
Sugárkeményítés	Nem	Nem
Rohs állapot	Nem ROHS-kompatibilis	Nem ROHS-kompatibilis
Ólommentes	Ólomot tartalmaz	Ólomot tartalmaz

Az AD620 alternatívái

Alkatrészszám	Leírás	Gyártó
AD620BRZ-RL	Instrumentációs erősítő, 85 UV Offset-Max, 1 MHz-es sáv Szélesség, PDSO8, ólommentes, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620Brz-reel	Instrumentációs erősítő, 85 UV Offset-Max, 1 MHz-es sáv Szélesség, PDSO8, MS-021-AA, SOIC-8	Analóg Devices Inc.
AD620BR-tárcsás	Alacsony sodródás, alacsony teljesítményű műszeres erősítő beállított nyereséggel 1–10000	Analóg Devices Inc.
AD620BRZ-R7	Alacsony sodródás, alacsony teljesítményű műszeres erősítő beállított nyereséggel 1–10000	Analóg Devices Inc.
AD620BRZ	Instrumentációs erősítő, 85 UV Offset-Max, 1 MHz-es sáv Szélesség, PDSO8, ólommentes, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	Instrumentációs erősítő, 85 UV Offset-Max, 1 MHz-es sáv Szélesség, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-Reel7	Instrumentációs erősítő, 85 UV Offset-Max, 1 MHz-es sáv Szélesség, PDSO8, MS-021-AA, SOIC-8	Analóg Devices Inc.

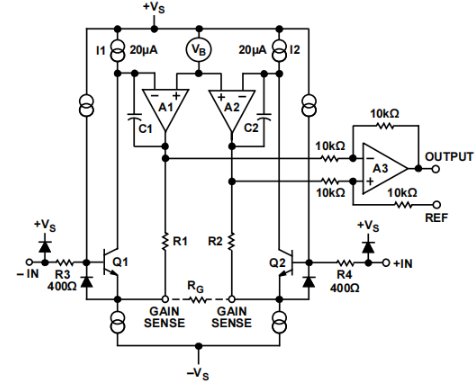

Az AD620 egyszerűsített vázlata

Ideális alkalmazások az AD620 -hoz

Az AD620, kivételes pontosságával és minimális eltolási feszültségével, otthon találja magát különféle nagy pontosságú adatrendszerekben.Az ilyen rendszerek olyan alkalmazásokon terjednek ki, mint a súlymérlegek és a transzducer interfészek, ahol a mérési pontosság törekvése könyörtelen.

Precíziós adatrendszerek

Az AD620 olyan környezetben virágzik, ahol a pontosság domináns.Vegyünk mérlegelési skálákat, amelyeket gyakran kutatólaboratóriumokban vagy ipari környezetben alkalmaznak: Itt minden mérés lépés lehet az úttörő tudományos felfedezések vagy a termékminőség felé.Az erősítő magas, közös módú elutasítási aránya (CMRR) és az alacsony zajjellemzők ennek a megbízható és pontos teljesítménynek a gerince.

Átalakító interfészek

A transzducer interfész alkalmazások egy másik aréna, ahol az AD620 bemutatja annak képességeit.Fontolja meg a fizikai jelenségeket átalakító transzduktorokat, például a nyomást, a hőmérsékletet vagy az erőt elektromos jelekké.Ezeknek a konverzióknak a pontossága komoly - legyen az az ipari automatizálási rendszerek pontos ellenőrzése vagy a környezeti feltételek éber megfigyelése.Az AD620 nagy bemeneti impedanciája fő szerepet játszik a jel integritásának megőrzésében, ezáltal kényszerítő választást jelent ezekre az interfészekre.

Orvosi alkalmazások

Az orvosi műszerek világában az AD620 fényesen ragyog.Az olyan eszközök, mint az elektrokardiogramok (EKG) és a nem invazív vérnyomás-monitorok, nagy pontosságra és minimális jel-interferenciára támaszkodnak a megbízható diagnosztika elérése érdekében.Itt az AD620 alacsony zaj- és torzítási árama szükséges.Ezenkívül az erősítő bátorsága a teljesítmény megőrzésében jelentősen meghosszabbítja a hordozható orvostechnikai eszközök akkumulátorának élettartamát - ez a mobil egészségügyi megoldások mai tájának fő jellemzője, ahol minden további üzemmód mély különbséget eredményezhet.

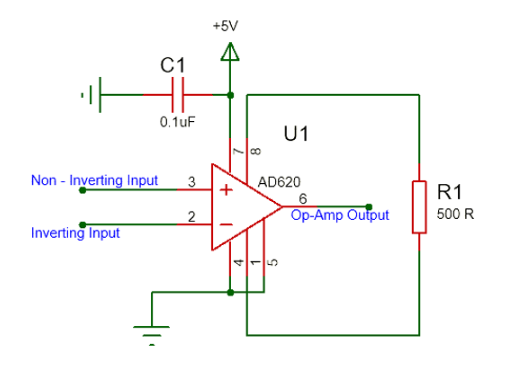

Hogyan kell működtetni és optimalizálni az AD620 -at?

Az AD620 üzemeltetése egyértelmű lépéseket foglal magában.Először az integrált áramkör (IC) teljesítményének hatékony kezelése azáltal, hogy összekapcsolja a 7 -es tűt az áramellátással és a 4. tűvel.Az egyetlen +5 V -os ellátás gyakran megfelelő ehhez a feladathoz.A megfelelő funkcionalitáshoz hasznos annak biztosítása, hogy a 2. érintkező (nem invertálás) és a 3. érintkező (invertálás) kezelje a bemeneti jelet.A kimenet stabilizálásához, ha nincs feszültség -különbség a bemeneti csapok között, általában az 5. földi csap (referencia) a 4. érintkezővel együtt.

Az AD620 nyereségének ellenőrzése erősen ésszerű folyamat, amely csak egy külső ellenállást igényel.Állítsa be a nyereséget úgy, hogy ellenállást (például 500Ω a 100-as nyereség érdekében) helyez el a 8. (+RG) és az 1 (-RG) csapok között.A nyereséget ezután a képlet segítségével számítják ki.

G = (49,4 kΩ / r_G) + 1.

Ez a képlet biztosítja a pontos nyereséget az ellenállási értékek megfelelő kiválasztásával, és egy egyszerű, mégis hatékony módszert kínál az erősítő teljesítményének egyedi igényekhez igazításához.Az egyik gyakran figyelmen kívül hagyott szempont a bemeneti torzítási áram.Az AD620 kialakítása minimalizálja ezt az áramot, de a bemeneti csapokhoz csatlakoztatott forrásimpedancia bármilyen egyensúlyhiányának enyhítése továbbra is rendeződik.Az eltérés minimalizálása csökkenti az eltolás feszültségét, javítva az általános pontosságot, ami többnyire veszélyes a precíziós műszerekben, ahol a percek eltérései számítanak.A hőmérsékleti változások jelentősen befolyásolhatják az AD620 teljesítményét.Annak biztosítása, hogy a nyereségbeállításhoz használt ellenállás alacsony hőmérsékleti együtthatóval rendelkezik, előnyös a stabil nyereség széles hőmérsékleti tartományban történő fenntartásához.A környezeti feltételek által érintett alkalmazásokban ez a stabilitás hasznos a következetes teljesítményhez.Gyakorlati forgatókönyvekben, mint például az ipari megfigyelő rendszerek, a hőmérsékleti ingadozások ellenére a nyereség stabilitásának fenntartása aktív a pontatlanságok elkerülése érdekében.Ez hangsúlyozza a megfelelő alkatrészek kiválasztásának fontosságát, amelyek összhangban vannak az operatív környezettel, biztosítva ezzel a megbízható és pontos megfigyelést.A referenciacsap (5. érintkező) jelentősen befolyásolja a kimeneti feszültséget.A PIN -kód földelése a 4. érintkezővel együtt általában nullázza a kimenetet, ha nincs bemeneti feszültségkülönbség.A fejlettebb beállításokban azonban a PIN -kódhoz egy adott feszültséghez való csatlakoztatása ismertethet egy ismert eltolást a kimenetben, ami előnyös az alkalmazásokban, amelyek pontos feszültség -referencia -váltásokat igényelnek.

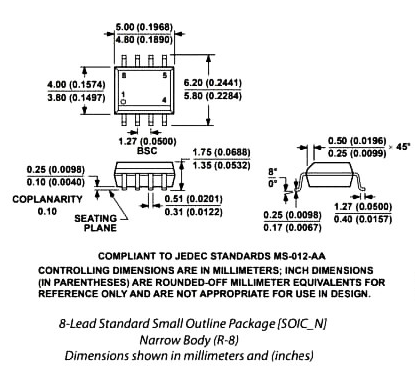

AD620 csomagolás

Az analóg eszközökről

Az Analóg Devices Inc. (NASDAQ: ADI) kiemelkedik a nagy teljesítményű analóg, vegyes jel- és digitális jelfeldolgozás (DSP) integrált áramkörök tervezésében, gyártásában és forgalmazásában.Az 1965 -ben alapított ADI elkötelezte magát a jelfeldolgozás összetett mérnöki kihívásainak leküzdésére.Ötletes megoldásaik képesek arra, hogy a valós jelenségeket, például a hőmérsékletet, a nyomást és a sebességet pontos elektromos jelekké alakítsák, ezáltal lehetővé téve a különféle és gyakorlati alkalmazásokat az egész világon.

Az évtizedek során az ADI kizárólag az analóg technológiára összpontosított egy holisztikusabb megközelítés felfogására, amely magában foglalja a vegyes jel és a DSP technológiákat.Ez a váltás tükrözi az elektronikai ipar szélesebb tendenciáját, hogy több funkciót egyetlen chipbe integráljon, javítva a teljesítményt és az energiafogyasztást.Az ADI megoldásai az ipari automatizálás, az egészségügy, a fogyasztói elektronika és az autóipari rendszerek területén alkalmazzák helyüket.

Az ADI portfóliója a technológiák precíziós analóg termékeinek széles skáláját foglalja magában, például erősítők, lineáris termékek és adatátvitel, amelyek komolyak a nagy felbontású érzékelés és a mérés szempontjából.Az analóg és digitális áramköröket egyetlen chipen kombináló vegyes jel-oldatok fokozott funkcionalitást és hatékonyságot biztosítanak.

Adatlap PDF

AD620BN adatlapok:

AD620.pdf

AD620BRZ-R7 adatlapok:

AD620.pdf

Gyakran feltett kérdések [GYIK]

1. Az AD623 kicserélheti az AD620 -at?

Az AD620 és az AD623 egyaránt egyetlen műszeres erősítő, PIN -kompatibilitással.A köztük lévő különálló tényező a tápellátási követelményekben rejlik: Az AD620 -nak kettős kellékeket igényel, míg az AD623 kettős vagy egyetlen kellékekkel működhet.Ezért az AD620 helyettesíthető az AD623 -tal, ha az eredeti áramkör kettős tápegységeket használ.Az energiahatékonyság és az egyszerűsített energiatervezéshez gyakran választhatja az AD623 -at, mivel egyetlen ellátással működik.Egy ilyen helyettesítés után a mikrovezérlő testület teljesítménye stabil marad, és továbbra is zökkenőmentesen hajtja végre feladatait, biztosítva a megbízhatóságot a gyakorlati alkalmazásokban.

2. Mit képviselnek az AD620 csapok?

P1 és P8: Külső nyereségmeghatározó ellenállások

P2 és P3: Bemeneti terminálok

P6: Kimeneti terminál

P4 és P7: ± 5 V tápegységek

P5: Referencia feszültség bemenete (400mV)

Ez a speciális PIN -konfiguráció megkönnyíti a strukturált és optimalizált alkatrész -kapcsolatokat, biztosítva a következetes teljesítményt és egyszerűsíti a hibaelhárítási folyamatokat.

3. Hogyan működik az AD620?

Az AD620 egy hagyományos három op-AMP kialakításon alapul, de jelentős teljesítménynövelést tartalmaz a széles tápegység (± 2,3– ± 18 V) és az alacsony energiafogyasztás (maximális áram 1,3 mA).Ezek a tulajdonságok lehetővé teszik az alacsony feszültségű, alacsony fogyasztású mintákhoz.Monolitikus felépítése és lézer kalibrációs garantálja a nagy pontosságot.A differenciális bipoláris bemenet β folyamaton keresztüli felhasználása alacsonyabb bemeneti torzítási áramot eredményez, és belső visszacsatolással stabilizálja a kollektor áramát.A nyereség -egyenlet g = 49,4KΩ / R_G + 1, ahol az R_G a külső ellenállás, amely szabályozza a nyereséget.Ez tükrözi az elektronika innovatív gyakorlatait, kiemelve a pontosság és a hatékonyság fontosságát a kortárs alkatrészek kialakításában.

4. Milyen jelet ad ki az AD620?

Az AD620, mint állítható erősítő műszeres erősítő, feszültségjelet szolgáltat.Ez a kimeneti sokoldalúság különösen ragaszkodik az alkalmazásokhoz, amelyek pontos jelerősítést igényelnek, például orvosi műszereket és ipari folyamatvezérlőket.A pontos jel -amplifikáció biztosításának képessége hangsúlyozza annak szerepét, hogy fenntartsák a magas teljesítmény -előírásokat a komoly alkalmazásokban.

5. Miért negatív az AD620 kimenet?

Ha a kimenet ± 5 V bemenet ellenére negatív marad, akkor számos tényező lehet a játék túlzott nyeresége és az áramkör egyensúlyhiánya.Ellenőrizze a nyereségcsapokhoz kapcsolódó állítható ellenállást annak biztosítása érdekében, hogy megfelel -e az adatlap specifikációinak, és hogy a nyereség nem túl magas, ami csökkentheti az interferenciajelek amplifikálásának kockázatát.Az első szakaszban mérsékelt nyereség fenntartásával és az elfogultsági ellenállás kiegyensúlyozásával hatékonyan kezelheti a jel hűségét és a stabilitási problémákat.Ezek a hibaelhárítási technikák hangsúlyozzák a gyakorlati intézkedéseket az analóg áramkörökben a jel integritásának fenntartása érdekében.
