GC5330izeV Digital Signal Processor: Jellemzők, alkalmazások, alternatívák és specifikációk

Ez az útmutató a GC5330IZEV -ről szól, egy intelligens digitális chipről, amely segít a vezeték nélküli rendszerek jobb működésében.Olyan dolgokban használják, mint a cellatornyok, a vezeték nélküli ismétlők és a tesztberendezések.A GC5330IZEV sok vezeték nélküli jelet képes kezelni, és segít javítani a sebességet, csökkenti a zajt, és tisztábbá teszi a jeleket.Ebben az útmutatóban megtudhatja, mit csinál ez a chip, hogyan működik, és hol használják.

Katalógus

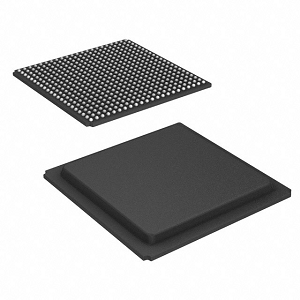

GC5330izeV áttekintés

A GC5330izeV egy kifinomult szélessávú, átvitel-fogadó digitális jel processzor (DSP), amelyet kifejezetten fejlett vezeték nélküli kommunikációs rendszerekhez terveztek.Ez a DSP számos olyan szabványt támogat, mint például a CDMA, a GSM, a TD-SCDMA, a W-CDMA és a WIMAX, így nagyon sokoldalúvá teszi a különféle kommunikációs infrastruktúrákat.Ez egy 484 golyó rácsos tömb (BGA) csomagolást tartalmaz, amely alkalmas a felszíni szerelt technológiai alkalmazásokra, biztosítva a zökkenőmentes integrációt a modern elektronikus szerelvényekbe.A szélesebb GC5330 család része, a GC5330izeV megosztja a Common Core architektúrát testvéreivel, amelynek célja a szélessávú átvitel-fogadó műveletek teljesítményének és hatékonyságának optimalizálása.

Ha egy megbízható DSP -t szeretne bezárni a rendszereihez, akkor remek alkalom arra, hogy elgondolkodjon a GC5330IZEV -hez való tömeges megrendelés elhelyezéséről.

GC5330izeV CAD modellek

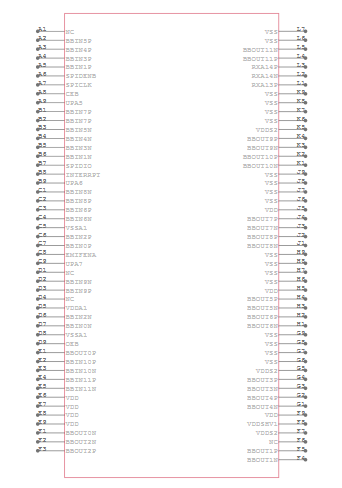

GC5330izeV szimbólum

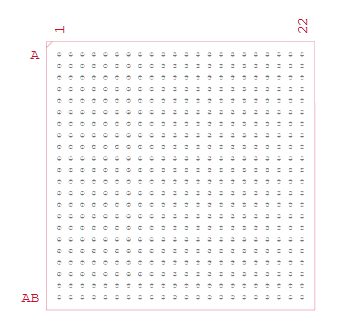

GC5330izeV lábnyom

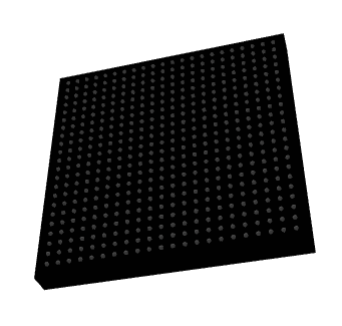

GC5330izeV 3D modell

GC5330izeV szolgáltatások

• Integrált átadás és fogadás digitális megoldás: A DSP tartalmazza az integrált digitális UpConverter (DUC) és a digitális DownConverter (DDC) funkciókat.Ez az integráció leegyszerűsíti a jelfeldolgozó láncot azáltal, hogy több funkciót egy kompakt megoldássá kombinál, ezáltal csökkenti a rendszer bonyolultságát és méretét.

• Többcsatornás támogatás: A GC5330IZEV akár 4 Transmit (TX) és 8 fogadási (RX) csatornát támogat.Ez a szolgáltatás lehetővé teszi a komplex multi-antenna rendszerek kezelését, amelyek kiválóan alkalmasak a modern vezeték nélküli kommunikációs technológiákra, amelyek magas adatátviteli sebességet és fokozott jel integritást igényelnek.

• Az elérési út funkcióinak továbbítása: A GC5330IZEV átviteli elérési útjának legfontosabb funkciói tartalmazzák a CREST Faktor Reduction (CFR), a Digital Predistortion (DPD) és a Transmit Equalation.Ezeknek a funkcióknak a jelminőség és a linearitás javítására van szükség, ami viszont javítja a kommunikációs rendszerek általános hatékonyságát és teljesítményét.

• Szinkronizálási képességek: Az eszköz két LVDS bemeneti szinkronizálással (SYNCA és SYNCB) és egy LVDS kimeneti szinkronizálással van felszerelve.Ezek a szinkronizálási képességek biztosítják a pontos időzítés igazítását a rendszeren belül több eszközön, az adatátvitel integritásának és koherenciájának fenntartása érdekében.

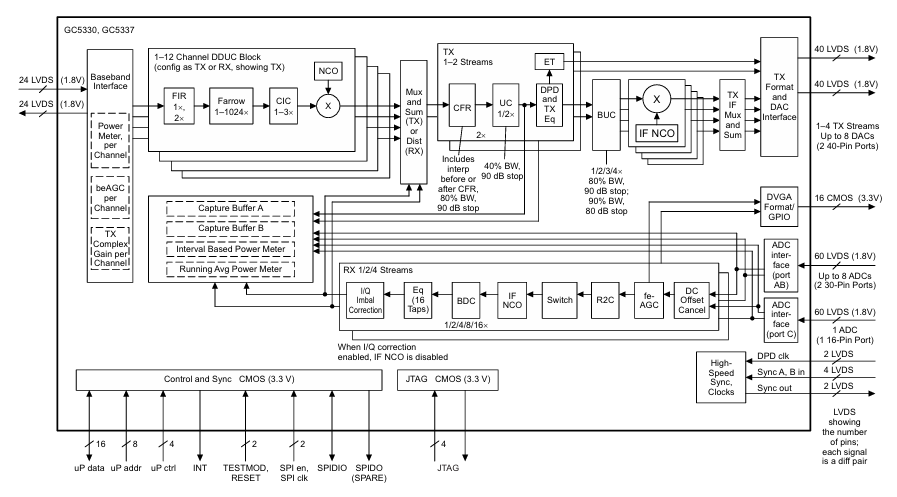

GC5330izeV blokkdiagram

A GC5330/GC5337 blokkdiagramja egy nagy teljesítményű digitális átviteli megoldást szemlélteti, amelyet a bázisállomás rendszerekhez terveztek.A Alapsávos felület, legfeljebb 24 LVDS differenciálpárt fogadva 1,8 V -os, amelyek a digitális alapsáv adatokat hordozzák a chipbe.Ez a felület csatornánkénti teljesítménymérőket tartalmaz és Agc (Automatikus erősítésszabályozás) Az optimális jelszintek biztosítása érdekében.A Digital Down/UP konverter (DDUC) blokk konfigurálható az átvitel (TX) vagy a vétel (RX) számára, és akár 12 csatornát is támogat.Az alapsáv jelet több szűrési szakaszon keresztül dolgozza fel, mint például a FIR, a Farrow és a CIC, hogy beállítsa a mintaarányokat, és alkalmazza az interpolációt vagy a decimációt.Egy választható Numerikusan vezérelt oszcillátor (NCO) a frekvencia -fordításhoz is szerepel.A szűrés és a kondicionálás után a jel belép a TX útba, ahol azt a CFR (CREST faktor redukció) és a DPD (digitális előzetes torzítás) blokkok tovább interpolálják.Ezek az összetevők optimalizálják a jel dinamikus tartományát, és linearizálják azt a hatékony átvitel érdekében.Az ET (borítékkövetés) és a BUC (blokkolási konverter) elemek előkészítik a jelet a nagyfrekvenciás modulációhoz.Az IF NCO stádium a jelet a közbenső frekvenciára továbbítja, mielőtt a TX formátumra és a DAC interfészre küldenék, amely akár 4 TX -patakot ad ki 8 DAC -ra 40 LVDS vonalon keresztül.

A fogadási oldalon a rendszer 60 LVDS vonalon keresztül rögzíti a nagysebességű ADC-adatokat.Az adatokat DC eltolás törlésével, Fe-AGC-vel, Switch-rel és IF NCO blokkokkal dolgozják fel.Ezután tovább folytatja az R2C -t és a BDC -t, áthaladva a kiegyenlítést, és opcionálisan az I/Q egyensúlyhiánykorrekciót, a végső rögzítés és az energiamérés előtt.Ez a folyamat támogatja a rugalmas sávszélességet és a decimációs arányokat.A diagram alján számos vezérlő- és szinkronizálási interfész látható.Ide tartoznak a parancs- és adatbemenetek mikroprocesszoros interfészei, a JTAG teszteléshez és hibakereséshez, valamint az SPI konfigurációhoz.A nagysebességű órák és a szinkronizációs jelek biztosítják a pontos időzítést a bemenet, a feldolgozás és a kimeneti blokkok között.Összességében a GC5330/GC5337 architektúrát optimalizálják a nagy hatékonyságú digitális átvitelhez, rugalmas konfigurálhatósággal a különféle vezeték nélküli szabványokhoz.

GC5330IZEV specifikációk

Beír	Paraméter
Gyártó	Texasi műszerek
Csomagolás	Tömeg
Alkatrész állapota	Elavult
Funkció	Digitális jelfeldolgozó
RF típus	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Szerkesztési típus	Felszíni
Csomag / tok	484-BGA
Beszállító eszköz csomag	484-BGA
Alaptermék száma	GC5330

GC5330izeV alkalmazások

Vezeték nélküli kommunikációs rendszerek

A GC5330IZEV-t úgy tervezték, hogy fejlett vezeték nélküli protokollokat, például CDMA, GSM, TD-SCDMA, W-CDMA és WIMAX kezelésére szolgáljon.Ez teszi ideális DSP -t a modern alapállomásokban és a vezeték nélküli infrastruktúrában való felhasználáshoz.Az integrált digitális felépítés és a downkonverziós funkciók, valamint a többcsatornás támogatás lehetővé teszi a szélessávú RF jelfeldolgozás hatékony kezelését.Az eszköz javítja a vezeték nélküli kommunikációs rendszerek teljesítményét azáltal, hogy csökkenti a szükséges külső alkatrészek számát és kiváló jel integritást kínál.

Vezeték nélküli ismétlők

A vezeték nélküli ismétlő alkalmazásokban a GC5330IZEV hídként szolgál a vételi és az átviteli láncok között.A digitális szűrést, a bejövő jelek lefelé történő konverzióját és a kimenő jelek kialakulását biztosítja.Ez lehetővé teszi az ismétlők számára, hogy a kommunikációs jeleket hosszabb távolságon keresztül torzítás nélkül továbbítsák.Az olyan funkciók beépítése, mint például a Crest Factor csökkentése és a digitális predistortort, szintén alkalmassá teszi az átviteli minőség fenntartására az erősített útvonalakban.

Teszt- és mérőberendezés

A GC5330IZEV értékes a teszt- és mérőberendezésekben.Szélessávú feldolgozási képessége és rugalmas csatornakezelése lehetővé teszi, hogy szimulálja, feldolgozza és elemezze a jeleket a különféle vezeték nélküli protokollok között.A magas szinkronizálási pontosság és a fejlett jelkondicionáló funkciók segítenek biztosítani a megbízható és megismételhető méréseket a laboratóriumi és terepi tesztelési környezetben.

Pont-pont rádió

A GC5330IZEV jól alkalmazható a pont-pont mikrohullámú és milliméteres hullámú rádió linkekhez.Ilyen rendszerekben a magas adatsebesség -átvitel és a vételhez olyan DSP -k szükségesek, amelyek képesek széles sávszélességek és szoros szinkronizálás kezelésére.Ez az eszköz támogatja ezeket az igényeket a hatékony digitális feldolgozással, lehetővé téve a megbízható kommunikációt a rögzített vezeték nélküli hozzáférésben, a backhaul hálózatokban vagy a speciális ipari kapcsolatokban.

GC5330izeV hasonló alkatrészek

• GC5318izált

• Max2090etp+t

• GC5328izer

GC5330izeV előnyei

Fokozott teljesítményerősítő hatékonysága

A GC5330IZEV javításokat kínál az általános rendszer hatékonyságában a Crest Factor redukció (CFR) és a digitális predistortort (DPD) beépítésével.Ezek a technológiák együtt működnek az RF jelek csúcs / átlagos arányának (PAR) és a nemlinearitások helyesbítésének csökkentése érdekében.Ennek eredményeként az erősítők hatékonyabban működnek, csökkentve az energiafogyasztást és a hőtermelést.Ez költségmegtakarítást eredményez a rendszerüzemeltetők számára, és meghosszabbítja az RF alkatrészek működési élettartamát.

Rugalmas rendszerintegráció

A különféle MIMO-konfigurációk, például 2 × 2, 4 × 4 vagy akár 4 × 8 támogatásának köszönhetően, és kompatibilitást jelent több vezeték nélküli szabványtal, például a GSM, a CDMA, a TD-SCDMA, a W-CDMA és a WIMAX, a GC5330IZEV hihetetlenül sokoldalú.Használhat egyetlen platformot a különböző kommunikációs infrastruktúra-típusok között, csökkentve a fejlesztési bonyolultságot, a piaci időt és a több DSP megoldás kezelésének szükségességét a különböző hálózatok számára.

Csökkent alkatrészek száma és költsége

A több feldolgozási funkció, például a digitális felépítés, a lecsökkentés és a kiegyenlítés egyetlen eszközre történő átadásával a GC5330IZEV minimalizálja a külső támogató alkatrészek szükségességét.Ez nemcsak egyszerűsíti a PCB elrendezését, hanem csökkenti az anyagi számla (BOM) költségeit és a rendszer lábnyomát is.A végeredmény egy kompaktabb, költséghatékonyabb kialakítás, amelyet könnyebben lehet gyártani és karbantartani.

Javított jelminőség és megbízhatóság

A beépített fejlett jelfeldolgozással, például a CFR, a DPD és a Transmit kiegyenlítéssel a GC5330IZEV javítja a jel tisztaságát és csökkenti a szomszédos csatornás szivárgást.Ez egy robusztusabb és interferencia-ellenálló kommunikációs csatornát eredményez, biztosítva, hogy a felhasználók következetes és kiváló minőségű átvitelt kapjanak még sűrű RF környezetben vagy nagy adatsebességű forgatókönyvekben.

GC5330izeV programozási lépések

1. Interfész kiválasztása: A GC5330IZEV programozásának kezdeti lépése magában foglalja a megfelelő kommunikációs felület kiválasztását.Ez az eszköz támogatja mind a mikroprocesszoros egység (MPU) felületet, mind a soros perifériás felületet (SPI).A választás a rendszer architektúrájától és az adatkezelési követelményektől függ. Az SPI interfész csak akkor válik aktívvá, ha az EMIFENA (külső memória interfész -engedélyezési) PIN -kódja logika alacsonyra van állítva.A kommunikáció megkezdése előtt biztosítania kell, hogy a megfelelő hardverkonfiguráció a helyén van -e.Ez a döntés meghatározza, hogy a vezérlési parancsok, a konfigurációs adatok és az állapotinformációk hogyan cserélik a gazdagépvezérlő és a GC5330 között.

2. Órakonfiguráció: Miután az interfész létrehozta, a következő lépés az órajelek konfigurálása.A GC5330IZEV két fő óra segítségével működik: a digitális pre-distortes óra (DPDCLK) és az alapsáv óra (BBCLK).Ezek az órák meghajtják a belső adatfeldolgozó csővezetéket.A DPDCLK 310 MHz -es frekvenciákat támogat, míg a BBCLK akár 290 MHz -t is támogat.Mindkettőt pontosan úgy kell konfigurálni, hogy megfeleljen a tervezett vezeték nélküli kommunikációs szabvány sávszélességének és időzítési követelményeinek.Az órakorok közötti megfelelő szinkronizálás biztosítja, hogy a jelfeldolgozási szakaszok, például a szűrés, az interpoláció és a keverési funkció megbízhatóan és a specifikáción belül.

3. Szinkronizálás: A szinkronizálás fontos az időpontos működéshez a GC5330IZEV különböző moduljainál.A chip biztosítja a Synca és a Syncb bemeneti szinkronizálási jeleit, valamint a kimeneti szinkronizációs jel szinkronizálását.Ezeket a jeleket a belső események, például az árammérés, a jel rögzítésének vagy a DPD frissítésének összehangolására használják.A többszörös vagy többcsatornás rendszerekben a külső hardver vagy az alapsáv processzoroknak koordinálják a szinkronimpulzusokat a következetes feldolgozási ablakok biztosítása érdekében.A Sync Control nyilvántartások programozásával testreszabhatja, hogyan és mikor fordul elő a szinkronizálás indítószerei, biztosítva a stabil működést még dinamikus rendszer körülmények között is.

4. Adat formázása : A GC5330IZEV rugalmas adatformázási lehetőségeket kínál mind az átviteli, mind a vételi útvonalakhoz.Konfigurálnia kell az alapsáv bemeneti formetert az átvitelhez és az alapsáv kimeneti formatert a vételhez.Ez magában foglalja a megfelelő adatszélességek és formátumok, például soros, byte-párhuzamos vagy rágcsáló-párhuzamos módok kiválasztását.A helyes adatformázás biztosítja a kompatibilitást az alapsáv processzorral vagy az FPGA digitális I/Q streamekkel.A programozható keretezési lehetőségek lehetővé teszik a testreszabott igazítási markerek és az adatok beágyazásának olyan rendszereit, amelyek komplex keretezési struktúrákat használnak, vagy dinamikus robbanás -transzmissziót alkalmaznak.

5. DUC és DDC konfiguráció: A GC5330IZEV egyik fő funkciója a digitális felépítés (DUC) és a DownConversion (DDC) képessége.Ezeket a blokkokat úgy konfigurálják, hogy kezeljék a jel interpolációját, a decimációt, a szűrést és a frekvencia transzlációját.Az átviteli oldalon a DUC növeli a minta sebességét, és a jelet a kívánt frekvenciasávra változtatja, készen állva az RF átalakítására.A fogadási oldalon a DDC csökkenti a minta sebességét, és kiszűri a nem kívánt frekvenciakomponenseket.A megfelelő DUC és DDC beállítások jóak a jel hűségének optimalizálására, az álnevezés csökkentésére és a sávszélesség hatékony felhasználásának biztosítására.A konfigurációs paraméterek magukban foglalják az interpolációs/decimációs sebességeket, a szűrő együtthatókat és a keverőbeállításokat.

6. Nyerje meg az irányítást: A GC5330IZEV automatikus erősítés vezérlése (AGC) két kulcsfontosságú területre oszlik: a front-end AGC (FEAGC) és a háttér AGC (BeagC).Ezek a blokkok elősegítik az optimális jelszintek fenntartását, mivel a jelek a feldolgozó láncon mozognak.A FEAGC elsősorban a bejövő jelszinttel foglalkozik, beállítva a nyereséget a telítettség vagy a vágás megakadályozása érdekében.A beagc a feldolgozott jelre összpontosít, biztosítva, hogy a későbbi digitális műveletek várható dinamikus tartományában maradjon.Be kell programoznia az AGC küszöbértékeket, a támadási/bomlási sebességeket, és lépéseket kell szereznie a változó jelfeltételek, például elhalványulás, interferencia vagy a jelteljesítmény változásainak kezelésére.

7. Teljesítménymérő és riasztási beállítás: A GC5330IZEV olyan programozható teljesítménymérő egységeket tartalmaz, amelyek képesek a jelszintek megfigyelésére.Ezek a mérők elősegítik a rendellenességek, például az energiatörések, cseppek vagy a sávon kívüli kibocsátások észlelését.A programozható riasztások konfigurálhatók az előre beállított küszöbértékek alapján történő kiváltáshoz, lehetővé téve a védő vagy korrekciós műveleteket, például a nyereség -beállítást vagy a hibajelzést.Konfigurálnia kell a mérőblokkokat az elektromos ablakméretek, a küszöbszint és a szűrőbeállítás beállításával.Ez a funkcionalitás fontos a nagy megbízhatóságot igénylő rendszerekben, például az alapállomásokban, amelyek előírják a szabályozási megfelelést és az operatív biztonságot.

GC5330izeV csomagolási méretek

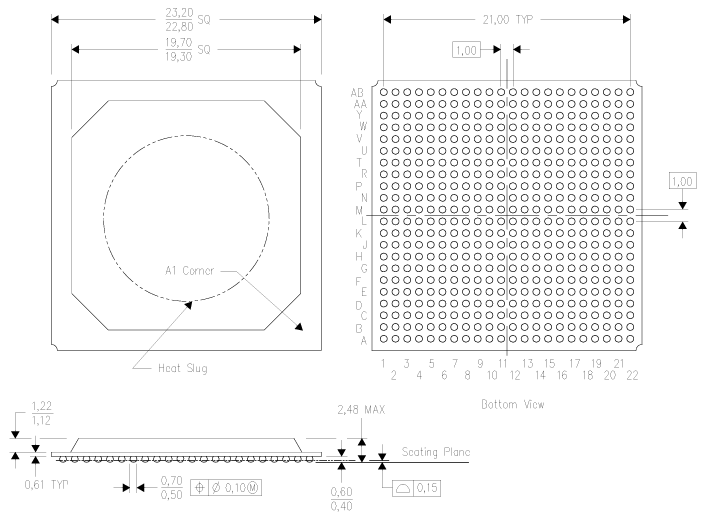

Csomagméretek

Paraméter	Dimenzió (mm)
Testméret (összességében)	22.80 - 23.20
Szubsztrát mérete (belső négyzet)	19.30 - 19.70
Golyó hangmagasság (tipikus)	1
A golyók száma	22 × AB (rács tömb)
Csomagmagasság (test)	1.12 - 1.22
Maximális csomagmagasság (összességében)	2.48
Golyó átmérője	0,50 - 0,70
Golyómagasság az ülő sík felett	0,40 - 0,60
Golyó átmérő tolerancia	± 0,10
Golyó kitartása (ülő sík)	0,15

Csomag körvonala

GC5330izeV gyártó

A GC5330IZEV -t gyártja Texasi műszerek, globálisan elismert vezetője az analóg és beágyazott feldolgozó félvezetők tervezésében és előállításában.A székhelyű, a texasi Dallasban, a texasi instrumentumokban (TI) régóta hírnevet szerez az innováció és a megbízhatóság szempontjából az elektronikai iparban, különféle ágazatokat szolgálva, beleértve az autóipari, ipari, kommunikációs és fogyasztói elektronikát.A TI ismert a nagy teljesítményű integrált áramkörök robusztus portfóliójáról, és a GC5330IZEV példája a vállalat szakértelmének a komplex digitális rádióoldások szállításában.A felmerülő kommunikációs szabványok minőségére, méretezhetőségére és támogatására összpontosítva a Texas Instruments biztosítja, hogy az olyan összetevők, mint a GC5330IZEV, megfelelnek a modern RF és az alapsáv feldolgozási alkalmazások igényes követelményeinek.

Következtetés

A GC5330IZEV nagy teljesítményű DSP-megoldásként kiemelkedik, amelyet úgy terveztek, hogy megfeleljen a következő generációs vezeték nélküli infrastruktúra szigorú igényeinek.Rugalmas csatorna -támogatása, integrált feldolgozó blokkjai és robusztus szinkronizálása ideálissá teszi a rendszer bonyolultságának csökkentését, az energiaerősítő hatékonyságának javítását és a jel hűségének fokozását.A Texas Instruments megbízhatóságának és innovációjának hírnevének támogatásával a GC5330IZEV egy választás, amelynek célja a skálázható és hatékony RF rendszerek felépítése, minimális komponenssel.
