EPF8820AQC208-4 FPGA: Jellemzők, specifikációk, programozás és adatlap

Ez az útmutató az EPF8820AQC208-4-ről szól, egy erőteljes és rugalmas chipről, amelyet FPGA-nak hívnak (mező programozható kapu tömb).Ezt a chipet olyan egyedi digitális rendszerek építésére használják, mint például az AI, 5G hálózatok, intelligens eszközök és gyári gépek.Ebben az útmutatóban megtudhatja, mit tehet a chip, annak főbb tulajdonságai, hogyan működik, és hogyan lehet programozni a különböző feladatokhoz.

Katalógus

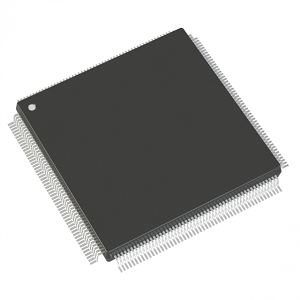

EPF8820AQC208-4 áttekintés

A EPF8820AQC208-4 része az Intel Flex 8000 terepi programozható kapu tömbjeinek (FPGA -k), amelyet eredetileg az Altera tervezett.Ez a modell 84 logikai tömb blokkokkal (LABS) található, és 152 bemeneti/kimeneti csapot kínál, amelyet egy 208 pólusú quad lapos csomagban (QFP) borítottak be.Ez a sorozat ismert, hogy a hagyományos FPGA -k részletes architektúráját és kiterjedt regisztrációs képességét a törölhető programozható logikai eszközök (EPLD) sebességével és kiszámítható összekapcsolási késleltetésével kombinálja, így sokoldalú választás az olyan alkalmazások számára, mint például a digitális jelfeldolgozás és az adatút -manipuláció.A Flex 8000 eszközöket, beleértve az EPF8820AQC208-4-et, megkülönböztetik a multivolt I/O interfészüket, lehetővé téve számukra, hogy alkalmazkodjanak a rendszer különböző feszültségeihez, növelve a rendszer kompatibilitását és rugalmasságát.Ez a szolgáltatás hasznos az összetett digitális környezetben, ahol a változó feszültségszintek gyakoriak.A család más modelleket is tartalmaz, mint például az EPF81500A, az EPF81188A, az EPF8820A és az EPF8636A, mindegyik hasonló tulajdonságokkal rendelkezik, de különféle méretezési igényekhez igazítva.

Ha arra törekszik, hogy kihasználja a vállalkozás fejlett FPGA technológiáját, fontolja meg, hogy ömlesztett megrendelést hozzon magával, mivel az EPF8820AQC208-4 lenyűgöző keveréket biztosít a teljesítmény és a rugalmasság.

EPF8820AQC208-4 CAD modellek

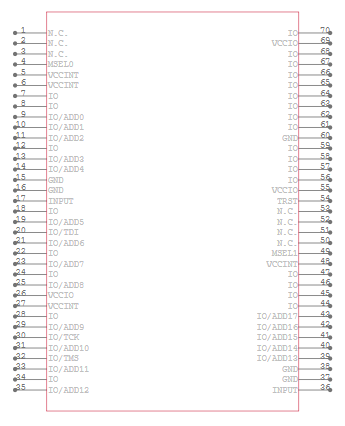

EPF8820AQC208-4 szimbólum

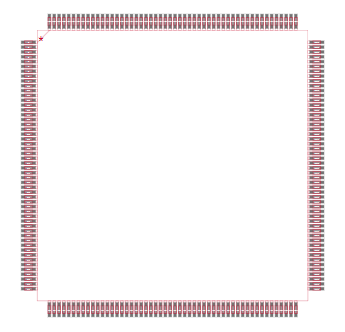

EPF8820AQC208-4 lábnyom

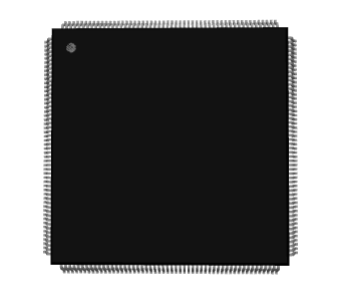

EPF8820AQC208-4 3D modell

EPF8820AQC208-4 szolgáltatások

• Logikai kapacitás: Az EPF8820AQC208-4 8000 logikai kapukkal és 672 logikai elemmel van felszerelve, amely robusztus platformot biztosít a komplex digitális funkciók megvalósításához.Ez a nagy logikai kapacitás lehetővé teszi a sokoldalú tervezési megvalósításokat, a számítási feladatok és a digitális logikai tervek széles skálájának ellátását.

• Bemeneti/kimeneti csapok: 152 bemeneti/kimeneti csapnál ez az FPGA kiterjedt csatlakozási lehetőségeket kínál, így nagyon adaptálható a többszörös interfészi követelményekhez.Ez a szolgáltatás biztosítja, hogy egyszerre képes több adatfolyamot kezelni, ideális olyan alkalmazásokhoz, amelyek nagy összeköttetést igényelnek, mint például a telekommunikációs rendszerek és a komplex digitális jelfeldolgozás.

• Konfigurálható logikai blokkok (CLB): Az eszköz 84 konfigurálható logikai blokkot tartalmaz, amelyek az elsődleges építészeti jellemzők, amelyek rugalmasságot biztosítanak az egyéni logikai áramkörök megvalósításához.Mindegyik CLB programozható, hogy különféle logikai funkciókat hajtson végre, ami javítja az FPGA alkalmazkodóképességét az egyes projektkövetelményekhez.

• Üzemi feszültség: Ez az FPGA 4,75 V -tól 5,25 V -os tápfeszültség tartományban működik, igazodva a szokásos digitális rendszerek energiaszigényéhez.Ez a feszültségtartomány biztosítja a stabil működést és a kompatibilitást a tipikus 5 V -os digitális áramkörökkel, minimalizálva a további feszültségszabályozási komponensek szükségességét.

• Hőmérsékleti tartomány: Az EPF88820AQC208-4 hőmérsékleti tartományának hatékony működésére 0 ° C és 70 ° C közötti működésre alkalmas.Ez a hőmérsékleti rugalmasság biztosítja a megbízható teljesítményt különféle körülmények között, az ipari alkalmazásoktól a fogyasztói elektronikáig, ahol a hőmérsékleti ingadozások aggodalomra adhatnak okot.

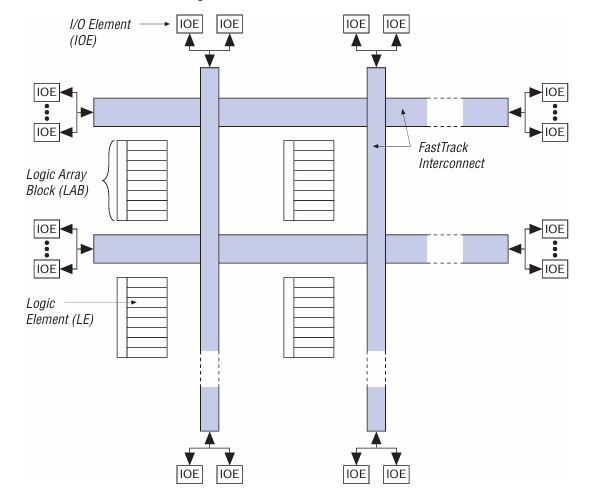

EPF8820AQC208-4 blokkdiagram

A diagram az altera flex 8000 sorozatú FPGA belső architektúráját szemlélteti, kifejezetten a EPF8820AQC208-4 eszköz.A szerkezet középpontjában a logikai tömb blokkok (laboratóriumok) vannak, amelyek a logikai elemek (LES) csoportjai.Ezeket a laboratóriumokat elosztják a chipen, és elsődleges építőelemekként szolgálnak a logikai funkciók megvalósításához.A laboratóriumon belül minden LE elvégezheti az alapvető logikai műveleteket, és a laboratóriumok együtt dolgoznak a komplex digitális rendszerek megvalósításában.A laboratóriumokat körülvevő I/O elemek (IOE), amelyeket az eszköz perifériáján helyeznek el.Ezek az IOE kezeli a belső logika és a külső jelek közötti interakciót, fontosak az FPGA integrálásához a rendszer más összetevőivel.Az IOE -k a FastTrack Connect, egy dedikált útválasztási hálózaton keresztül csatlakoznak a belső logikához, amely hatékonyan összekapcsolja az IOES -t, a laboratóriumokat és más belső alkatrészeket.Ez az összekapcsolás lehetővé teszi a jelek számára, hogy gyorsan mozogjanak az FPGA-n keresztül, biztosítva a nagysebességű adatfeldolgozást és a megbízható kommunikációs útvonalakat.

EPF8820AQC208-4 specifikációk

Beír	Paraméter
Gyártó	Altera/intel
Sorozat	Flex 8000
Csomagolás	Tálca
Alkatrész állapota	Elavult
Labs/CLB -k száma	84
A logikai elemek/cellák száma	672
I/O száma	152
A kapuk száma	8000
Feszültség - ellátás	4,75 V ~ 5,25 V
Szerkesztési típus	Felszíni
Üzemi hőmérséklet	0 ° C ~ 70 ° C (TA)
Csomag / tok	208-bfqfp
Beszállító eszköz csomag	208-PQFP (28x28)
Alaptermék száma	EPF8820

EPF8820AQC208-4 alkalmazások

Mesterséges intelligencia (AI)

Az FPGA -t az AI -ben használják a gépi tanulási algoritmusok gyorsító és lehetővé tételére.A gyors újrakonfiguráció képessége lehetővé teszi, hogy alkalmazkodjon a különböző AI modellekhez és feladatokhoz, így értékes komponens lesz a reagáló AI alkalmazások kidolgozásában.

5G technológia

Az 5G kommunikációban az EPF8820AQC208-4 robusztus feldolgozási képességei kiválóan alkalmasak a komplex protokollok kezelésére és a nagy mennyiségű adatok kezelésére.Ez ideálissá teszi az alapállomásokhoz és a hálózati infrastruktúrához, amelyek nagysebességű adatfeldolgozást és teljesítményt igényelnek.

Felhőalapú számítástechnika

Az FPGA -t felhőszámítási környezetben használják az adatfeldolgozási sebesség javítása és a munkaterhelés hatékonyságának javítása érdekében.A párhuzamos feladatok kezelésének sokoldalúságának kiváló választása a felhőalapú alkalmazások és szolgáltatások felgyorsításához.

Vezeték nélküli technológia

Ez nélkülözhetetlen a vezeték nélküli kommunikációs rendszerekhez, számos technológiát támogatva a Wi-Fi-től a fejlett mobilhálózatokig.Az FPGA azon képessége, hogy a több kommunikációs protokoll egyidejűleg feldolgozza, szükség van a vezeték nélküli eszközök fejlesztésére és fejlesztésére.

Ipari irányítás

Ipari környezetben az EPF8820AQC208-4-et használják az automatizálási rendszerekben, ahol a pontosság és a megbízhatóság fontos.Megkönnyíti az ipari folyamatok ellenőrzését és nyomon követését, hozzájárulva a megnövekedett hatékonysághoz és biztonsághoz a gyártási környezetben.

A tárgyak internete (IoT)

Az FPGA szerepet játszik az IoT -infrastruktúrákban az érzékelők és eszközök sokaságának adatainak feldolgozásával és elemzésével.Ez a képesség kulcsfontosságú az intelligens városok, az intelligens otthonok és az egyéb tárgyak internete alkalmazások lehetővé tételéhez, ahol az érzékelő adatok alapján gyors döntéshozatalra van szükség.

Orvosi berendezések

Az orvosi területen az EPF8820AQC208-4 javítja a diagnosztikai és képalkotó berendezések, valamint a betegmegfigyelő rendszerek képességeit.Feldolgozási ereje biztosítja az orvosi diagnosztika és a kezelés gyors és pontos elemzését.

EPF8820AQC208-4 Hasonló alkatrészek

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 előnyök

Párhuzamos feldolgozási képességek

Az EPF8820AQC208-4 olyan környezetben kiemelkedik, amely egyidejűleg több műveletet igényel, a velejáró párhuzamos feldolgozási architektúra miatt.Ez a képesség lehetővé teszi, hogy felülmúlja a hagyományos mikrokontrollereket és processzorokat, amelyek szekvenciálisan feldolgozzák a feladatokat, ideálissá téve az olyan alkalmazásokhoz, mint a videófeldolgozás, az összetett adatok manipulációja és a rendszerfigyelés.

Hardver újjáépíthetőség

Az FPGA egyik kiemelkedése az, hogy képes -e újrakonfigurálni a telepítés után.Ez az újjáépíthetőség azt jelenti, hogy frissítheti az eszköz funkcionalitását, és alkalmazkodhat az új szabványokhoz vagy protokollokhoz, anélkül, hogy hardvercsere lenne.Ez a rugalmasság értékes az olyan iparágakban, ahol a technológiai fejlődés gyors és gyakori, lehetővé téve az eszközhosszabbított eszközöket és a beruházások védelmét.

Testreszabás az egyes alkalmazásokhoz

Az eszköz lehetővé teszi a mélyreható testreszabást, hogy megfeleljen a pontos felhasználó vagy az alkalmazás-specifikus követelményeknek.Az FPGA -t programozhatja a speciális logikai funkciók végrehajtásához, optimalizálva az eszközt meghatározott feladatokhoz, ami viszont javítja a teljesítményt és a hatékonyságot.Ez a testreszabás szintje előnye az egyéni és niche alkalmazásokban, ahol a polcon kívüli megoldások nem megfelelőek.

Gyors prototípus készítése és fejlesztése

Az EPF8820AQC208-4 támogatja a gyors prototípus készítését, lehetővé téve a tervek iterálását és finomítását.Ez a gyors fejlesztési képesség csökkenti az új termékek piacra dobását, és lehetővé teszi a cégek számára, hogy gyorsan reagáljanak a piaci igényekre vagy a technológiai változásokra.Ez egy előnye a versenyképes szektorokban, ahol az első tartózkodás meghatározhatja a piaci vezetést.

Több funkció integrálása

Jelentős logikai képességével és számos I/O opcióval az FPGA több funkciót integrálhat egyetlen chipre.Ez az integráció csökkenti a több különálló alkatrész szükségességét, a tervezés egyszerűsítését, a hardver lábnyomának csökkentését és a költségek potenciálisan csökkentését.Az ilyen integráció előnyös a kompaktabb és hatékonyabb elektronikus eszközök létrehozásában, különösen az elektronikában és a beágyazott rendszerekben.

EPF8820AQC208-4 programozási lépések

1. Tervezési bejegyzés: Ez a lépés magában foglalja a logikai áramkörök és a rendszerfunkciók meghatározását, amelyeket az FPGA megvalósít.Különböző módszereket használhat, mint például a vázlatos rögzítés, a hardverleírási nyelvek, mint például az AHDL, a VHDL vagy a Verilog, és a Waveform szerkesztése.Az Altera Max+Plus II fejlesztési szoftvere eszközöket kínál ezekre a módszerekre, megkönnyítve a tervezés és megszervezését.

2. Összeállítás és szintézis: A formatervezés bevitele után össze kell állítani és szintetizálni.Ez a folyamat magában foglalja a magas szintű tervezés olyan formátumra történő lefordítását, amely az FPGA logikai blokkjainak és útválasztási architektúrájának fizikai tömbjére térképezi.A MAX+Plus II -n belüli szintézis eszköz ellenőrzi a logikai hibákat, optimalizálja a sebesség és a terület kialakítását, és elkészíti azt az FPGA fizikai megvalósításához.

3. Szimuláció és időzítési elemzés: Mielőtt az FPGA -t fizikailag programozná, fontos a terv szimulálása annak biztosítása érdekében, hogy a várt módon viselkedjen.A szimuláció elősegíti a funkcionális helyesség és az időzítési elemzés ellenőrzését, amely biztosítja, hogy az FPGA -n belüli összes művelet megfeleljen a megadott időzítési korlátoknak.Ez a lépés elősegíti a hibák konfiguráció előtti azonosítását és rögzítését, a konfiguráció utáni idő és erőforrások megtakarításában.

4. Konfigurációs adatok előállítása: Miután a formatervezést ellenőrizték és készen álltak, a következő lépés a konfigurációs adatok előállítása.Ez az adatok egy bináris fájl, amely tartalmazza az összes információt az FPGA logikai blokkjainak és csatlakoztatásainak konfigurálásához a terv szerint.Ezt a fájlt a fejlesztési szoftver generálja, és az FPGA programozására szolgál.

5. Eszközkonfiguráció : Miután elkészítették a konfigurációs adatok elkészítését, az EPF8820AQC208-4 FPGA programozható különféle módszerekkel, amelyek megfelelnek a különböző rendszerkövetelményeknek.Az aktív soros (AS) konfiguráció lehetővé teszi az FPGA számára, hogy a folyamat irányítását, közvetlenül a soros konfigurációs eszközhöz csatlakoztatva.Alternatív megoldásként az aktív párhuzamos fel/le (APU/APD) módszernél az FPGA egy párhuzamos konfigurációs eszközről tölt be adatokat, aktívan kezelve az adatáramlást.Az egyszerűbb beállításokhoz a passzív soros (PS) opció lehetővé teszi, hogy egy külső vezérlő soros adatokat közvetlenül az FPGA -hoz küldjön, anélkül, hogy beavatkozna a vezérlési folyamatba.Végül, a passzív párhuzamos szinkron/aszinkron (PPS/PPA) megközelítés párhuzamos adatbuszt használ, amelyet egy külső vezérlő vezérel az FPGA programozására.A konfigurációs séma kiválasztását elsősorban az alkalmazási igények és a rendszer architektúrájában rendelkezésre álló erőforrások diktálják, biztosítva a rugalmasságot és az alkalmazkodóképességet az FPGA telepítésében.

7. A rendszeren belüli újrakonfiguráció: Ez a szolgáltatás lehetővé teszi az FPGA átprogramozását, miközben a rendszeren belül továbbra is működik.Ez hasznos olyan alkalmazásoknál, amelyek leállás nélküli frissítéseket igényelnek, vagy olyan rendszerekhez, amelyeknek hardverváltozások nélkül alkalmazkodniuk kell az új funkciókhoz.Ez magában foglalja az FPGA részleges vagy teljes átalakítását az új konfigurációs adatok betöltésével, miközben a rendszer aktív marad.

EPF8820AQC208-4 Csomagolási méretek

• Csomagtípus: 208 PIN PQFP (műanyag quad lapos csomag)

• Csomagméret: 28 mm x 28 mm

• Szerkesztési típus: Felületi szerelés

EPF8820AQC208-4 gyártó

Az EPF8820AQC208-4-et gyártja Intell, miután az Altera Corporation 2015-ben megvásárolta. Eredetileg az Altera fejlesztette ki az FPGA-k Flex 8000 sorozatának részeként, ez az eszköz tükrözi az Altera örökségét a rugalmas, nagy sűrűségű programozható logikai eszközök előállításában, amelyek az egyedi digitális tervekhez igazodtak.Az akvizíció után az Intel integrálta az Altera termékvonalait a programozható megoldások csoportjába, biztosítva az FPGA technológiák folyamatos támogatását és fejlődését az Intel márka alatt.Ennek eredményeként az EPF8820AQC208-4-et most hivatalosan elismerték Intel FPGA termékként, bár megtartja az eredeti ALTERA cikkszámát.

Következtetés

Az EPF8820AQC208-4 rugalmas és erőteljes megoldás a modern digitális rendszerek számára, amelyek nagysebességű feldolgozást, rendszerszintű integrációt és terepi újjáépíthetőséget igényelnek.Az Intel Legacy és az Altera Design Kiválóságának támogatásával támogatja a különféle alkalmazásokat a gépi tanulástól a vezeték nélküli kommunikációig és az ipari automatizálásig.Ez az útmutató betekintést nyújt az FPGA teljes képességeinek kiaknázására, függetlenül attól, hogy prototípus -készítést, méretezést vagy fejlett digitális munkafolyamatokat optimalizál.

Adatlap PDF

EPF8820AQC208-4 adatlapok:

Flex 8000.pdf
