EP1C4F324C7N FPGA: Adatlap, funkciók, programozás és specifikációk

Ez az útmutató az EP1C4F324C7N -ről szól, amely az Intel által készített FPGA chip típusa.Nagyszerű olyan projekteknél, amelyek erős teljesítményre van szükségük, de a költségvetésen belül is kell maradniuk.Ebben a cikkben megtudhatja, mit tehet ez a chip, hogyan működik, hol használják, és hogyan programozzák.Függetlenül attól, hogy az autók, gyárak vagy akár otthoni eszközök elektronikáján dolgozik, ez az útmutató segít megérteni, hogy az EP1C4F324C7N miért okos és rugalmas választás.

Katalógus

EP1C4F324C7N Áttekintés

A EP1C4F324C7N az Intel Cyclone® FPGA sorozatának része, amelyet kifejezetten költséghatékony alkalmazásokhoz terveztek, amelyek jó egyensúlyt és alacsony költségeket igényelnek.Ez az FPGA 4000 logikai elemet és 400 logikai tömb blokkot (LABS) tartalmaz, amelyek robusztus képességeket biztosítanak a mérsékelt komplexitási tervekhez.Ez magában foglalja a 76,5 kilobit Total RAM -ot, és akár 249 I/O csapot is támogat, így nagyon sokoldalúvá teszi a különféle interfészi követelményeket.320 MHz -ig és 1,425 V és 1,575 V tápfeszültség -tartományban működő, az EP1C4F324C7N tápfeszültségű, az igényes alkalmazások kezelésére fel van szerelve.Támogatja az I/O szabványok széles skáláját, mint például az LVTTL, az LVCMOS, az SSTL-2 és az SSTL-3, és kompatibilis a külső memóriatípusokkal, mint például a DDR SDRAM, javítva annak hasznosságát a digitális jelfeldolgozásban, a beágyazott számítástechnikában és az automatizálási rendszerekben.

Ha azt akarja, hogy a műveleteket a megbízható technikával zavartalanul működjön, akkor az FPGA tömeges megrendelése révén elősegítheti a projektekhez szükséges rendelkezésre állást és konzisztenciát.

EP1C4F324C7N CAD modellek

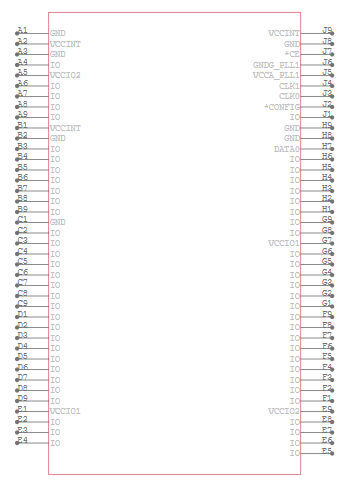

EP1C4F324C7N szimbólum

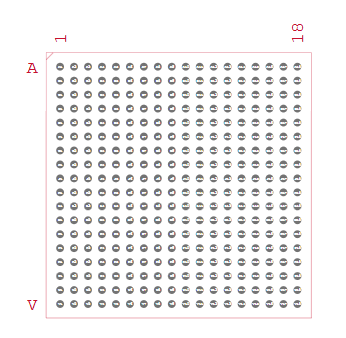

EP1C4F324C7N lábnyom

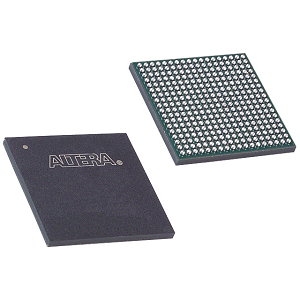

EP1C4F324C7N 3D modell

EP1C4F324C7N Jellemzők

• Logikai elemek: Az FPGA 4000 logikai elemet tartalmaz, amelyek lehetővé teszik a komplex logikai áramkörök és a digitális funkciók hatékony megvalósítását.

• Logikai tömb blokkok (laboratóriumok): 400 laboratóriumot tartalmaz, amelyek az FPGA architektúra alapvető építőelemei, megkönnyítve a sokoldalú digitális logikai konfigurációk kialakítását.

• Összes RAM BITS: Az FPGA 76,5 kilobit beágyazott RAM-mal van felszerelve, amely a chip memória erőforrásokat biztosítja a nagysebességű adatfeldolgozáshoz és tároláshoz.

• I/O csapok száma: 249 felhasználó-konfigurálható I/O csapokkal az EP1C4F324C7N az interfészi lehetőségek széles skáláját támogatja, a különféle jelstandardokhoz és az elektronikus alkatrészekhez adaptálva.

• Működési gyakoriság: 320 MHz frekvencián működhet, lehetővé téve a nagysebességű számítási feladatok és folyamatok hatékony kezelését.

• Tápfeszültség: Az eszköz 1,425 V - 1,575 V tápfeszültség tartományban működik, biztosítva a rugalmas és megbízható energiakezelést a különböző alkalmazások között.

• Fáziszárott hurkok (PLL): Fázis-zárolású hurkokat tartalmaz az időzítésre érzékeny alkalmazások pontos órakezelésére.

• Támogatás több I/O szabványhoz: Az FPGA támogatja a különféle I/O szabványokat, mint például az LVTTL, az LVCMOS, az SSTL-2 és az SSTL-3, ami növeli annak kompatibilitását az elektronikus alkatrészek és rendszerek széles skálájával.

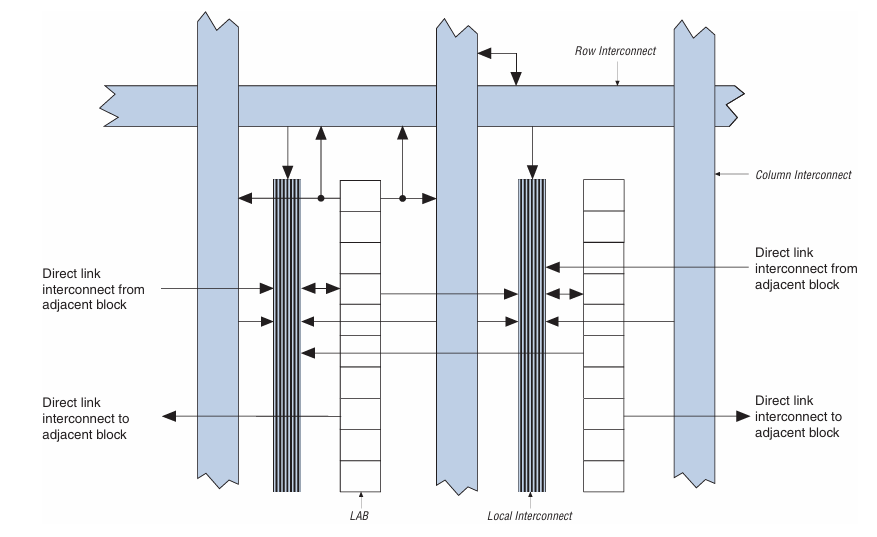

EP1C4F324C7N blokkdiagram

A diagram az FPGA -n belüli összekapcsolási struktúrát szemlélteti, kifejezetten a EP1C4F324C7N eszköz az altera ciklon sorozatból.Az elrendezés középpontjában a Logikai tömb blokkok (Labs), amelyek függőlegesen igazított modulok, amelyek logikai elemek klasztereit tartalmazzák, amelyek felelősek a felhasználói logikai funkciók megvalósításáért.Mindegyik laboratórium a szomszédos laboratóriumokhoz kapcsolódik a közvetlen kapcsolat összekapcsolása révén, lehetővé téve a nagysebességű kommunikációt és minimalizálva a jelterjesztési késéseket.Ezek a közvetlen linkek hatékony, lokalizált adatátvitelt biztosítanak a szomszédos logikai blokkok között anélkül, hogy szélesebb körű útválasztási erőforrást fogyasztanának.

A laboratóriumok körülvevő a globális összeköttetések két elsődleges típusa: sorkapcsolatok és oszlop összekapcsolása-Ezek a széles kék vonalak útválasztási autópályákként szolgálnak, lehetővé téve a jelek számára, hogy átjuthassanak az FPGA szövet nagyobb szakaszaiban.A sor összekapcsolása vízszintesen fut, míg az oszlop függőlegesen fut.Megkönnyítik a távoli logikai blokkok és az interfész kapcsolatát a bemeneti/kimeneti elemekkel vagy a chipre helyezett egyéb funkcionális egységekkel.

A helyi összekapcsolás a laboratóriumok között helyezkedik el, és váltószövetként szolgál, amely áthidalja a globális összekapcsolódást a laboratóriumokkal.Ez lehetővé teszi a logikai blokkok számára, hogy a közvetlen és a globális összeköttetések jeleit is elérjék.Ez az útválasztási hierarchia, amely a közvetlen, helyi, sor- és oszlopútokat kombinálja, rugalmas és skálázható megközelítést biztosít a jeleloszláshoz, optimalizálva a teljesítményt és a logikai felhasználást az EP1C4F324C7N FPGA -n belül.

EP1C4F324C7N specifikációk

Beír	Paraméter
Gyártó	Altera/intel
Sorozat	Cyclone®
Csomagolás	Tálca
Alkatrész állapota	Elavult
Labs/CLB -k száma	400
A logikai elemek/cellák száma	4000
Összes RAM BITS	78,336
I/O száma	249
Feszültség - ellátás	1,425V ~ 1,575 V
Szerkesztési típus	Felszíni
Üzemi hőmérséklet	0 ° C ~ 85 ° C (TJ)
Csomag / tok	324-BGA
Beszállító eszköz csomag	324-FBGA (19x19)
Alaptermék száma	EP1C4

EP1C4F324C7N alkalmazások

Hálózatépítő berendezések

Az EP1C4F324C7N nagyon alkalmas hálózati eszközökben, például kapcsolókban, útválasztókban és modemekben történő felhasználásra.Segít az adatforgalom hatékony kezelésében, javítva az átviteli sebességet és csökkenti a nagy teljesítményű hálózati műveletek fenntartásának késleltetését.

Ipari automatizálás

Az ipari automatizálás területén ez az FPGA felhasználható a gépek és a robotrendszerek vezérlésére.A komplex algoritmusok feldolgozásának képessége gyorsan lehetővé teszi az irányítást és a megfigyelést, javítva a termelékenységet és a biztonságot a gyártási környezetben.

Fogyasztói elektronika

Az EP1C4F324C7N alkalmazásokat talál a fogyasztói elektronikában, különösen a nagy felbontású kijelzők vezetésében és az interaktív interfészek kezelésében olyan eszközökben, mint az intelligens TV-k és a fejlett otthoni automatizálási rendszerek.Robusztus feldolgozási képességei biztosítják a sima és reagáló élményeket.

Autóipari rendszerek

Az autóipari alkalmazásokon belül ez az FPGA hozzájárul a fejlett vezetői segélyrendszerek (ADAS) és a járműben lévő infotainment rendszerek funkcionalitásához.Támogatja a modern járművek biztonsági és szórakoztató funkcióinak feldolgozását és döntéshozatalát.

Űrrepülés és védelem

Az FPGA alkalmazható a repülőgép- és védelmi ágazatokban is, ahol a radar- és kommunikációs rendszerek jel- és képfeldolgozási feladatait kezeli.Magas megbízhatósága és szélsőséges körülmények között való működés képessége ideálisvá teszi a katonai és repülőgép -alkalmazásokhoz.

EP1C4F324C7N Hasonló részek

• EP1C4F324C8N

• EP1C4F324I7N

• EP1C4F324C8

EP1C4F324C7N programozási lépések

1. Tervezés létrehozása: Kezdje úgy, hogy megírja a tervezést egy hardverleírás nyelv, például a VHDL vagy a Verilog használatával.Ez a kód meghatározza a hardver megvalósításának logikai felépítését és működését.Fontos, hogy pontosan lefordítsuk a hardver ötletét HDL -be, hogy az FPGA a várt módon viselkedjen.Mielőtt folytatná a hardver megvalósítását, szimulációs szoftver segítségével szimulálja a HDL -kódot.Ez a lépés teszteli a tervezés logikáját és funkcionalitását egy virtuális környezetben, lehetővé téve a hibák azonosítását és kijavítását a fejlesztési folyamat elején.

2. Összeállítás és szintézis : Használja az Altera Quartus II szoftvert a HDL -kód összeállításához és szintetizálásához.A fordítás lefordítja a HDL -t egy hálózati listává, amely az FPGA hardverének általános leírása, amely a formatervezést a logikai elemekre és az útválasztási erőforrásokra térképezi fel.A felszerelési folyamat, a Quartus II munkafolyamat része, magában foglalja a tervezés elhelyezését és irányítását az FPGA -ban.Optimalizálja a logikai elemek elhelyezését és a kapcsolatok irányítását, hogy megfeleljen a teljesítménykövetelményeknek és minimalizálja az erőforrás -felhasználást.

3. PIN -hozzárendelés: A PIN -kódoló a Quartus II -ben lehetővé teszi, hogy az FPGA -nál specifikus csapokat hozzárendeljen a HDL -kódban meghatározott bemenetekhez és kimenetekhez.A megfelelő PIN -hozzárendelés jó az FPGA fizikai kapcsolatához és interakciójához a rendszer más hardverkomponenseivel.

4. Időzítési elemzés: Használja a TimeQuest időzítési elemzőt annak biztosítása érdekében, hogy a terv megfelel -e az időzítési követelményeknek.Ez az eszköz ellenőrzi a beállítási és a tartási időket, valamint az általános időzítési teljesítményt, elősegítve az olyan kérdések megelőzését, mint az adatok korrupciója és a rendszer instabilitása.

5. A fájlgenerálás programozása.Ez a fájl, általában .SOF (SRAM objektumfájl) vagy .POF (programozható objektumfájl) kiterjesztéssel, az FPGA konfigurációs adatait tartalmazza.

6. Eszközprogramozás: Csatlakoztassa az FPGA táblát a számítógépéhez egy JTAG interfész, például az USB-Blaster segítségével.Ezt a felületet a programozási fájl PC -ről az FPGA -ra történő átvitelére használják.Nyissa meg a Quartus II programozó eszközt a programozási fájl betöltéséhez és átviteléhez az FPGA -ra.Ez a lépés az FPGA -t a tervezéssel konfigurálja, lényegében "programozva" az eszközt a kívánt funkciók végrehajtásához.

7. Ellenőrzés: Miután az FPGA programozott, végezzen funkcionális tesztelést annak ellenőrzésére, hogy az FPGA a tervezési előírások szerint helyesen működik -e.Ez a tesztelés magában foglalhatja a teszt esetek futtatási környezetben történő futtatását, az interfész műveleteinek ellenőrzését és az FPGA megfelelő kölcsönhatásának biztosítását más hardverkomponensekkel.

EP1C4F324C7N előnyei

Rugalmasság és újrakonfigurálhatóság

Az EP1C4F324C7N páratlan rugalmasságot kínál a mikrovezérlőkhöz és az ASIC -khez képest, amelyeket a gyártásukban rögzítettek.Ezt az FPGA -t átprogramozhatjuk az új követelményekhez való alkalmazkodáshoz vagy a rendszertervezés változásaihoz az idővel fejlődő alkalmazásokhoz.Ez az újrakonfigurálhatóság lehetővé teszi a rendszerek frissítését anélkül, hogy a hardver cseréje lenne, csökkentve mind a költség-, mind a fejlesztési időt.

Párhuzamos feldolgozási képességek

Az EP1C4F324C7N több művelet egyszerre történő végrehajtásának képességével kiemelkedik olyan környezetben, amely nagy teljesítményű számítástechnikát igényel.Ez a párhuzamos feldolgozási képesség előnye a hagyományos mikrokontrollerekkel szemben, amelyek egymás után működnek, és az FPGA -t olyan intenzív alkalmazásokhoz, mint a digitális jelfeldolgozás, a videofeldolgozás és a komplex vezérlőrendszerek, alkalmassá teszik.

Egyéni hardver megvalósítás

Az FPGA lehetővé teszi az egyéni hardver logika megtervezését, amelyet kifejezetten a felhasználó működési igényeihez igazítanak.Ez azt jelenti, hogy az EP1C4F324C7N optimalizálható a specifikus feladatok hatékonyabb elvégzésére, mint a szokásos processzorok vagy az ASIC -k, kiváló teljesítményt és energiahatékonyságot biztosítva a speciális alkalmazásokhoz.

Költséghatékonyság alacsony vagy közepes térfogatú termelésnél

Azon projekteknél, ahol a termelési volumen nem igazolja az ASIC kialakulásának magas költségeit, az EP1C4F324C7N költséghatékony alternatívát jelent.Ez biztosítja a testreszabott hardver előnyeit az ASIC tervezéséhez és gyártásához szükséges jelentős előzetes beruházások nélkül, amelyek ideálisak prototípusokhoz, kis és közepes méretű projektekhez vagy speciális ipari alkalmazásokhoz.

Integráció és térhatékonyság

Az a képesség, hogy több funkciót és összetevőt integráljunk egyetlen FPGA chipbe, az EP1C4F324C7N-t rendkívül értékessé teszi az űrkonzervált alkalmazásokban.Ez az integráció kisebb, kompaktabb eszköztervezéshez vezet, nagyszerű a hordozható elektronikában, az autóipari alkalmazásokban és más forgatókönyvekhez, ahol a hely hatékonysága szükséges.

EP1C4F324C7N csomagolási méretek

• Csomagtípus: 324-pólusú Fine-Pitch gömbrácsos tömb (FBGA)

• Csomagméret (Hossza x szélesség): 19 mm x 19 mm

• Maximális ülő magasság: 3,5 mm

• Lendület: 1 mm

EP1C4F324C7N gyártó

Az EP1C4F324C7N egy terepi programozható kapu tömb (FPGA) Intell, az altera megszerzése után.Az Intel Cyclone® sorozatának részeként ez az FPGA az Intel integrált technológiai megoldásainak széles portfóliójának szegmensét képviseli.Az Intel, a félvezető iparág vezetője, integrálja a fejlett gyártási technológiákat és széles körű támogatást, hogy robusztus FPGA megoldásokat biztosítson, ideértve az EP1C4F324C7N -t is, amely komplex logikai képességeket tartalmaz egy kompakt forma tényezőben.Ez az FPGA kiemeli az Intel elkötelezettségét a nagy teljesítményű számítástechnikai alkatrészek szállításában, amelyek kielégítik a különféle technológiai igényeket.

Következtetés

Függetlenül attól, hogy az egyéni vezérlési logikát fejleszti, nagysebességű kommunikációs rendszereket épít, vagy a speciális digitális funkciókat prototípus-előállítási, az EP1C4F324C7N FPGA a teljesítmény, a rugalmasság és a költségek optimális egyensúlyát biztosítja.Széles I/O kompatibilitása, integrált memóriája és hatékony újrakonfigurálhatóságával támogatja a skálázható és a térhatékony terveket a modern alkalmazások széles skáláján.Az Intel iparági vezető támogatása támogatásával ez az FPGA továbbra is megbízható és alkalmazkodó megoldás a robusztus programozható logika keresésére mind az alacsony, mind a közepes térfogatú telepítések során.
