XCS20-3TQ144I FPGA útmutató: Jellemzők, alkalmazások, alternatívák és adatlap

Ez az útmutató az XCS20-3TQ144i-ről szól, amely egyfajta FPGA chip a Spartan/XL családból.Elmagyarázza, hogy mit csinál a chip, hogyan működik, és hol lehet használni.Megtudhatja logikai kapacitását, bemeneti/kimeneti csapjait, feszültségszintjét és annak kezelését a különböző hőmérsékletek kezeléséről.Azt is lefedi, hogyan lehet a chip lépésről lépésre programozni, hogyan mozognak be és ki a jelek, hogyan lehet több chipet összeállítani, és milyen projektekre jó ez a chip jó.A cikk kiemeli a csomagméreteket, a gyártási hátteret és a megfelelő alternatív modelleket a különböző tervezési igényekhez.

Katalógus

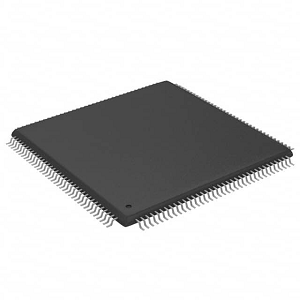

XCS20-3TQ144I áttekintés

A XCS20-3TQ144I, hogy költséghatékony programozható logikát biztosítson az alkalmazásokhoz, amelyek mérsékelt logikai sűrűségre és rugalmas I/O képességekre szorulnak.Körülbelül 20 000 rendszerkapárt kínál, elegendő logikai forrást biztosítva a digitális tervek megvalósításához.3,3 V-os, I/O kompatibilitással, 3,3 V-os és 2,5 V-os rendszereknél működőképes működtetéssel támogatja a "-3" sebesség-fokozatot, jelezve a teljesítmény és az energiafelhasználás közötti egyensúlyt.Az ipari hőmérsékletekhez -40 ° C és +100 ° C között van besorolva, így durva környezethez alkalmas.Ez az XC4000 architektúrára támaszkodik, a rendszeren belüli programozás és a rendszer sebességének erőteljes támogatásával, amely a 80 MHz-en túli, ha ideális a jelfeldolgozáshoz, a logikai prototípuskészítéshez és a vezérlő logikához a költségérzékeny eszközökben.A Spartan és a Spartan-XL család képviseli a Xilinx FPGA-k korai generációját, amelynek célja a teljesítmény és a megfizethetőség kiegyensúlyozása.Az XC4000 architektúrára épített logikai funkciók ideálisak a nagy volumenű, költségérzékeny alkalmazásokhoz.

Ha a projekt a megbízható spártai eszköztől függ, biztosítsa az XCS20-3TQ144I tömeges megrendeléseit ma a rendelkezésre állás biztosítása érdekében.

XCS20-3TQ144I CAD modellek

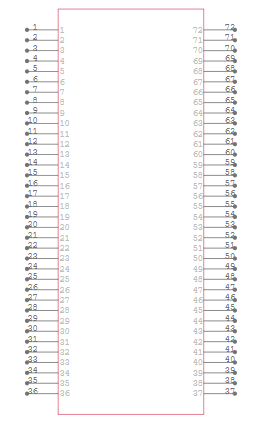

XCS20-3TQ144I szimbólum

XCS20-3TQ144I lábnyom

XCS20-3TQ144I 3D modell

XCS20-3TQ144I szolgáltatások

Logikai kapacitás: Az XCS20-3TQ144I körülbelül 20 000 rendszerkapit biztosít, így megfelelő helyet biztosít a komplex digitális logikai áramkörök megvalósításához.Ez a kapacitás jól alkalmazható a középkategóriás logikai alkalmazásokhoz, például az állami gépekhez, az interfészvezérlőkhöz és a mérsékelt jelfeldolgozási feladatokhoz, anélkül, hogy nagy sűrűségű FPGA erőforrásokat igényelne.

I/O csapok: Legfeljebb 113 bemeneti/kimeneti csapok támogatásával az eszköz lehetővé teszi a rugalmas kommunikációt a külső alkatrészekkel.Ezek az I/O vonalak különféle szabványokhoz konfigurálhatók, lehetővé téve az FPGA -t érzékelőkkel, memóriamodulokkal, kommunikációs buszokkal és más rendszer perifériákkal.

Üzemi feszültség: Az eszköz 3,3 V -os magkészleten működik, és kompatibilis mind a 3.3 V, mind a 2,5 V I/O szabványokkal.Ez a feszültség-rugalmasság biztosítja a könnyebb integrációt a vegyes feszültségrendszerekkel, és minimalizálja a további szintváltó alkatrészek szükségességét a tervezés során.

Sebesség -fokozat: A "-3" sebesség-fokozat azonosítja az eszköz belső időzítését és terjedési késleltetési jellemzőit.Ez a besorolás elősegíti a maximális működési frekvenciák és az időzítési korlátok becslését, különösen a megbízható időzítési teljesítményt igénylő szinkron tervek vagy alkalmazások esetén.

Hőmérsékleti tartomány: -40 ° C -ig tartó ipari hőmérsékleti tartományra, +100 ° C -ra, az XCS20-3TQ144I -t az igényes környezetben megbízható működésre építették.Ez olyan rugózott alkalmazásokban való felhasználásra alkalmas, mint az ipari automatizálás, a kültéri rendszerek és az autóipari elektronika, ahol széles hőtoleranciára van szükség.

Konfiguráció : Ez az FPGA támogatja a rendszeren belüli programozást, lehetővé téve a formatervezés frissítését és módosítását, még akkor is, ha a chipet a PCB-re szerelték.Ez a képesség hasznos a prototípus készítése és a terepi frissítések során, mivel javítja a rugalmasságot és lerövidíti a fejlesztési ciklusokat.

Megfelelés: Az XCS20-3TQ144I nem megfelelő, vagyis ólomot vagy más korlátozott anyagokat tartalmazhat.Noha sok ipari és régi rendszerhez alkalmas, ez a korlátozás befolyásolhatja annak jogosultságát az új termékekben való felhasználásra, amely a jelenlegi környezeti és biztonsági előírásokkal köti.

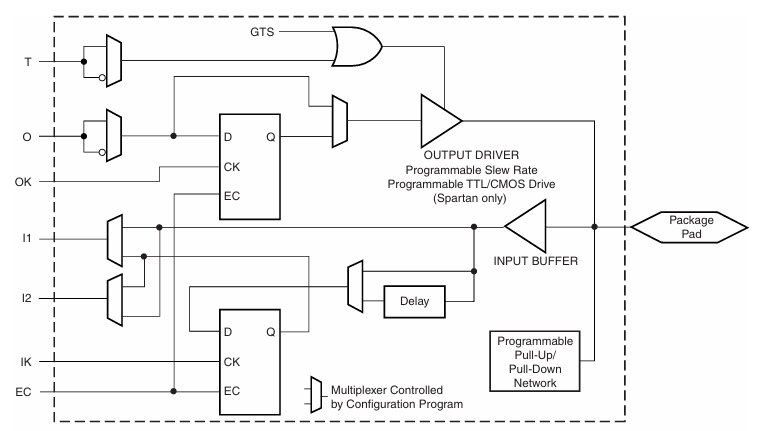

Egyszerűsített Spartan/XL IOB blokkdiagram

Ez a diagram megmutatja, hogy az I/O blokk (IOB) a Spartan/XL FPGA-ban, például az XCS20-3TQ144I kezeli a jeleket, amelyek be- és ki a chipből.A konfigurálható logika segítségével kezeli mind a bemeneti, mind a kimeneti funkciókat.A kimenethez a jel egy multiplexeren megy keresztül, és elküldés előtt egy flip-flop-ban tárolható.A kimeneti út magában foglalja a háromállapotú pufferek (T), az opcionális órát (OK) és a programozható funkciókat, például a SLEW sebességét és a feszültségszintet (TTL/CMOS).A kimeneti illesztőprogram elküldi a végső jelet a chip külső tűjéhez (csomagpad).A bemenethez a külső csap jele először pufferolódik, és szükség esetén késleltetheti.Ezután áthalad egy másik flip-flop-on, ahol órajelvel rögzíthető.A bemeneti út tartalmaz egy programozható húzást vagy lehúzást, hogy megakadályozzák a lebegő értékeket.Összességében az IOB lehetővé teszi, hogy a jelek hogyan lépnek be és kilépjenek az FPGA-ból rugalmas időzítéssel, feszültségszintekkel és logikai viselkedéssel, segítve az XCS20-3TQ144i alkalmazkodást sok különböző áramköri tervhez.

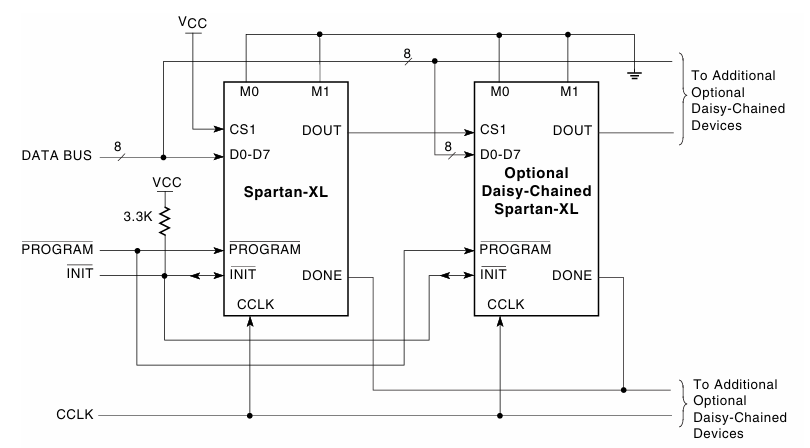

Spartan/XL Express mód áramköri rajz

Ez a diagram megmutatja, hogy a Spartan-XL FPGA-k, mint például az XCS20-3TQ144I, expressz móddal programozva egy 8 bites adatbuszon.Az első chip adatokat kap a rendszerből a D0 - D7 csapokon keresztül.A 3,3KΩ -os ellenállás magasra húzza az init vonalat, hacsak nincs probléma a beállítás során.A fő vezérlőjeleket (program, init, kész és CCLK) megosztják az összes FPGA -n.Amikor a program alacsony, az összes chip felkészül a konfigurációra.Az adatok az első chip-dout-tól a következő chip D0-D7-ig terjednek, lehetővé téve a több eszköz százszorszépének láncolását.A CCLK órajel mindent szinkronban tart.Ez a beállítás akkor hasznos, ha több FPGA -t gyorsan és megfelelő sorrendben kell beprogramozni.

XCS20-3TQ144I specifikációk

Beír	Paraméter
Gyártó	AMD/Xilinx
Sorozat	Spartan®
Csomagolás	Tálca
Alkatrész állapota	Elavult
Labs/CLB -k száma	400
A logikai elemek/cellák száma	950
Összes RAM BITS	12800
I/O száma	113
A kapuk száma	20000
Feszültség - ellátás	4,5 V ~ 5,5 V
Szerkesztési típus	Felszíni
Üzemi hőmérséklet	-40 ° C ~ 100 ° C (TJ)
Csomag / tok	144-LQFP
Beszállító eszköz csomag	144-TQFP (20x20)
Alaptermék száma	Xcs20

XCS20-3TQ144I alkalmazások

Digitális jelfeldolgozás (DSP)

Az XCS20-3TQ144i képes az adatszámítások kezelésére, így alkalmassá teszi a DSP feladatokra, például a szűrés, audio-javítás és a video stream feldolgozására.FPGA-szövete lehetővé teszi olyan egyedi logikai csővezetékek létrehozását, amelyek hatékonyan kezelik a számtani-nehéz munkaterhelést, amelyek gyakoriak a hangmodulációban, a zajcsökkentésben és az ECHO lemondási rendszerekben.A feldolgozó blokkokat közvetlenül a hardverben testreszabhatja, biztosítva az alacsonyabb késleltetést és a jobb teljesítményt, mint a hagyományos mikrovezérlők vagy az általános célú processzorok használata.

Kommunikációs rendszerek

A kommunikációs platformokon ez az FPGA támogatja az adatátvitel, a moduláció és a hibakutatás/korrekció során használt különféle protokollok megvalósítását.Akár vezetékes rendszerekben, mint például az Ethernet vagy a vezeték nélküli átviteli modulokban, az XCS20-3TQ144I megbízható logikai infrastruktúrát biztosít az időzítésre kritikus és protokoll-érzékeny funkciókhoz.A konfigurálható I/O csapok és a determinisztikus logikai válasz ideálissá teszi a kézfogások, a keretezés, a csomagok útválasztásának és a vezérlőjel dekódolásának kezelését az egyéni kommunikációs hardverben.

Vezérlő rendszerek és ipari automatizálás

A gyári automatizálás, a robotika vagy a motorvezérlő alkalmazásokban az XCS20-3TQ144I robusztus időzítési és feldolgozási képességeket kínál az érzékelő bemenetek és a működtető kimenetek kezelésére.Megtervezheti a pontos vezérlési hurkokat, amelyek biztosítják a szinkronizált mozgást és a gyors visszacsatolási válaszokat, nagyszerű a CNC gépekben, szállítószalagokban és PLC rendszerekben.A készülék ipari hőmérsékleti tartománya tovább biztosítja tartósságát és teljesítményét a kemény működési környezetben.

Adatgyűjtő rendszerek

Az FPGA párhuzamos feldolgozási képességei hatékonyan gyűjtik és kezelik az analóg-to-digitális konverterekből (ADC-k), érzékelőkből vagy más mérőeszközökből származó nagy mennyiségű adatot.Ez értékes a tudományos műszerezésben és a környezetfigyelésben, ahol az adatokat a helyszínen kell feldolgozni és elemezni, mielőtt naplózást vagy továbbítást végeznek.A logika testreszabásának képessége lehetővé teszi az érzékelőáramok szűrését, tömörítését és formázását.

Kép- és videofeldolgozás

Az olyan kép-központú alkalmazásokban, mint a megfigyelés, az orvosi képalkotás és a gépi látás, az XCS20-3TQ144i feldolgozhatja a vizuális adatokat.Támogatja a szélérzékelést, az objektumkövetést vagy a pixel manipulációs funkciókat közvetlenül a hardverben.Ez eltávolítja a szűk keresztmetszet feldolgozását, amelyet az általános célú CPU-k nagy képkockázatú feladatokkal szembesülnek, és lehetővé teszik a jobb teljesítményt a gyors reakcióidőt igénylő alkalmazásokban, például az automatizált ellenőrző rendszerekben.

Hálózatépítő berendezések

Az útválasztókban, kapcsolókban és a hálózati interfészvezérlőkben az FPGA képes kezelni a csomagkapcsolást, a protokoll transzlációját és a pufferkezelést.Kivághat olyan funkciókat, mint például a fejléc -ellenőrzés vagy az ellenőrző összeg érvényesítése az FPGA -ra, optimalizálva a rendszert az alacsonyabb késés és a magasabb átviteli sebesség érdekében.Széles I/O kompatibilitása és programozható logikája megkönnyíti a különböző kommunikációs szabványok közötti áthidalást.

Autóipari elektronika

Ez az eszköz jól illeszkedik a járműrendszerekhez, például az infotainmenthez, a műszerfal műszereihez és a fejlett vezető-segélyrendszerekhez (ADAS).Az ipari hőmérsékletek ellenállása biztosítja a járművek környezetének stabilitását.Az olyan feladatok, mint a jelfeldolgozás a kamerabemenetekhez, a több jármű alrendszeréből származó adatintegráció vagy a járművek közötti kommunikációs buszok vezérlése mind testreszabható az FPGA-n belül.

Űrrepülés és védelem

A védelemben és az avionikában, ahol a megbízhatóság és a determinisztikus viselkedés fontosak, az XCS20-3TQ144i-t használják a radarjel-feldolgozáshoz, a titkosított kommunikációhoz és a telemetriai kezeléshez.Nem illékony konfigurációja és sugárzási toleranciája (bizonyos mértékben egyszerűbb architektúrájának köszönhetően) alkalmassá teszi a repülési rendszerekre és a misszió-kritikus műveletekre.

Teszt- és mérőberendezés

Az oszcilloszkópok, a logikai analizátorok és a jelgenerátorok részesülnek ennek az FPGA -nak a teljesítményéből és újrakonfigurálható jellegéből.Ez lehetővé teszi a rugalmas tesztplatformok felépítését, ahol olyan funkciók, mint a kiváltás, a hullámforma generálása vagy a jelelemzés, a logika átprogramozásával, a sokoldalúság javításával és a termék élettartamának kibővítésével módosíthatók.

XCS20-3TQ144I Hasonló részek

• XCS20-4TQ144C

Az XCS20-4TQ144C egy PIN-kompatibilis alternatíva az XCS20-3TQ144I-hez, amely ugyanazon 144 tűs TQFP csomagban található, és ugyanazt a 113 I/O csapot és 20 000 rendszerkapit kínálja.A legfontosabb különbség a sebességminőségben rejlik, ahol a "-4" megnevezés kissé alacsonyabb teljesítményt jelent a "-3" verzióhoz képest.Kereskedelmi hőmérsékleti tartományban működik (0 ° C- +85 ° C), így helyettesíti azokat az alkalmazásokat, amelyek nem igényelnek ipari minőségű környezeti toleranciát.Az olyan örökölt tervekhez, amelyek a csomagkompatibilitást a maximális teljesítményhez képest rangsorolják, ez az eszköz zökkenőmentes csepp-csereprogramot kínál.

• XCS20-4PQ208C

Ez a változat egy nagyobb 208-pólusú PQFP csomagban kapható, és 160 I/O csapot támogat, amely több, mint az XCS20-3TQ144I 113-ban.Megtartja ugyanazt a logikai kapacitást és a sebesség-fokozatot (-4), azonos feldolgozási képességeket kínálva.Bővített I/O száma ideálissá teszi a külső kapcsolatokat, például a komplex interfészvezérlést vagy az adatbevitel párhuzamos feldolgozását.Ez egy megfelelő alternatíva, ha az I/O -t meg kell méreteznie anélkül, hogy megváltoztatná a logika alapvető megvalósítását.

• XCS20-4VQ100C

Az XCS20-4VQ100C egy kompakt opció egy 100-tűs VQFP csomagban, 77 I/O csapokkal, ugyanazt a 20 000 rendszerkapit és -4 sebességű fokozatot tartva.Noha kevesebb csapja van, a kisebb lábnyom ideális az űrkonzervált tervekhez, ahol az igazgatóság ingatlanja korlátozott.Ez teszi a legjobb alternatívát azok számára, akik miniatürizálják a hardverüket, miközben megőrzik az alapvető FPGA funkciókat, különösen a beágyazott rendszerekben vagy a hordozható alkalmazásokban.

XCS20-3TQ144I programozási lépések

1. Tervezési bejegyzés

A programozás azzal kezdődik, hogy a digitális áramkör kialakítását egy hardverleírás nyelv (HDL), például a VHDL vagy a Verilog felhasználásával hozza létre.Ezt a lépést a Xilinx ISE Webpack Software Suite -en belül hajtják végre, amely integrált fejlesztési környezetet biztosít az FPGA kód írására és kezelésére.Ebben a szakaszban meghatározza a logikai funkciók, a regiszterek, az állami gépek és az interfészek viselkedését az alkalmazás követelményeinek megfelelően.

2. Szintézis és megvalósítás

Miután a HDL -kódot megírták, azt szintetizálni kell.Ez a folyamat lefordítja a magas szintű kódot egy kapu szintű hálózati listára, amely megegyezik az XCS20-3TQ144I belső logikai blokkjaival.A szintézis után a megvalósítási fázis a hálózati listát az FPGA fizikai erőforrásaira térképezi fel.Hozzárendeli a logikai elemeket, az útvonalak összekapcsolásait és biztosítja az időzítési korlátok teljesülését.Az ISE itt optimalizálja a tervezést a terület, a sebesség vagy az energia szempontjából, a választott beállításoktól függően.

3. Bitstream generáció

A megvalósítás után a formatervezés konfigurációs fájlmá konvertálódik, amelyet bitstream (.bit) néven ismert.Ez a fájl tartalmazza az FPGA programozásához szükséges összes információt, beleértve a logikai blokkok elrendezését, az útválasztást és a konfigurációs biteket.Ez a lépés azért fontos, mert a bitstream hídként működik a szoftver kialakítása és a hardverkonfiguráció között.

4. Az FPGA programozása

A bitstream betöltéséhez az FPGA -ba az ISE -ben szereplő ütközési szoftver eszközt használja.Kezdje úgy, hogy az XCS20-3TQ144I-t egy kompatibilis JTAG programozón keresztül csatlakoztatja a számítógéphez, mint például a Xilinx platform kábel USB.Indítsa el az ütközést, és a határ-letapogatás segítségével felismeri az FPGA eszközt.Ezután hozzárendelje a generált .bit fájlt az észlelt eszközhöz, és kezdeményezze a programozási folyamatot.Az eszköz átvi a bitream -t az eszközre, konfigurálva annak belső logikáját.

5. Ellenőrzés

Miután a programozás befejeződött, ellenőrizze, hogy az FPGA a kívánt módon viselkedik -e.Ez elvégezhető egy fejlesztési táblán vagy tesztpadon végzett funkcionális teszteléssel, vagy egy szimuláció futtatásával az ISE -n belül hullámforma kimenetek felhasználásával.Ha a output nem felel meg az elvárásoknak, térjen vissza a tervezési bejegyzés vagy a szintézis lépéseihez a logika hibaelhárításához és felülvizsgálatához.

XCS20-3TQ144I csomagolási méretek

• Csomagtípus: 144-TQFP (vékony quad lapos csomag)

• Testméret: 20 mm × 20 mm

• Hangmagasság (Ólom -távolság): 0,5 mm

• Szerkesztési típus: Felületi szerelés

• Csomag/tok: 144-LQFP (alacsony profilú quad lapos csomag)

XCS20-3TQ144I gyártó

Az XCS20-3TQ144I-t eredetileg gyártották Xilinx, A programozható logikai eszközök vezetője, amely az úttörő FPGA technológiáról ismert.A Xilinx megszerzése után Fejlett mikroeszközök (AMD ) 2020-ban az összes Xilinx FPGA terméket, beleértve az XCS20-3TQ144I-t, most az AMD márka alatt forgalmazzák és támogatják.Az AMD továbbra is fenntartja a Xilinx innovációs örökségét azáltal, hogy robusztus tervezési támogatást, hosszú távú életciklus-kezelést és integrációt kínál az adaptív számítástechnikai megoldások szélesebb portfóliójában.A hivatalos gyártóként az AMD biztosítja a hozzáférést a dokumentációhoz, a szoftver eszközökhöz és a régi és a jelenlegi FPGA családok használatához.

Következtetés

Az XCS20-3TQ144i egy megbízható és rugalmas chip, amely sok elektronikus projektben jól működik, különösen azoknál, amelyek közepes szintű logikára és erős I/O vezérlésre van szükségük.Képes kezelni a nehéz környezeteket, támogatja a rendszeren belüli programozást, és jól működik olyan dolgoknál, mint a jelfeldolgozás, az ipari gépek, a kommunikációs rendszerek és egyebek.A tervezési igényektől függően kiválaszthatja a chip hasonló verzióit is, több vagy kevesebb csapmal.A programozás egyértelmű a Xilinx Tools használatával.Annak ellenére, hogy egy idősebb FPGA családból származik, ma is hasznos, és teljes mértékben támogatja az AMD, az a cég, amely most az összes Xilinx chipet kezeli.
