TMS320C6713BZDP225 DSP útmutató: Jellemzők, pinout, alkalmazások, alternatívák és adatlap

Ez az útmutató a TMS320C6713BZDP225-ről szól, egy nagysebességű digitális jelprocesszorról (DSP).Elmagyarázza, hogyan működik a chip, mire használják, és miért erős választás a gyors és pontos feldolgozásra szoruló munkák számára.Az útmutató lefedi a chip legfontosabb tulajdonságait, például a 225 MHz-es sebességét, a lebegőpontos támogatást, a nagy memóriát és a hasznos beépített eszközöket, például audio portokat és memóriatermékeket.Ez azt is megmutatja, hogyan lehet csatlakoztatni, hogyan lehet lépésről lépésre programozni, hol lehet használni, és milyen más hasonló alkatrészeket választhat, ha szükséges.

Katalógus

TMS320C6713BZDP225 áttekintés

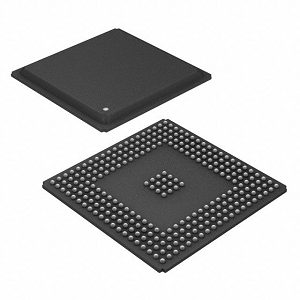

A TMS320C6713BZDP225 egy nagy teljesítményű, digitális jel processzor (DSP), amelynek célja a nagysebességű és nagy pontosságú feladatok kezelése.A TMS320C6000 ™ DSP platformhoz, különösen a C67X családhoz tartozik, ez a chip 225 MHz -es óra sebességgel működik, és akár 1350 mflop -ot és 1800 MIPS feldolgozási teljesítményt eredményez.A továbbfejlesztett, nagyon hosszú oktatási szó (VLIW) architektúra körül épített, ciklusonként párhuzamosan akár nyolc utasítást is végrehajthat.Az eszköz integrálja a 264 kb-os on-chip RAM-ot, és támogatja a külső memóriát, mint például az SRAM és az SDRAM egy 32 bites külső memória felületen (EMIF).Robusztus perifériás támogatást is kínál, beleértve a többcsatornás audio soros portokat (MCASP), pufferolt soros portokat (MCBSP), egy 16 bites gazdaszervezet-interfészt (HPI) és egy 16-csatornás Edma vezérlőt a hatékony adatmozgás érdekében.

Biztosítsa a TMS320C6713BZDP225 tömeges megrendeléseit ma, hogy a projektek késedelem nélkül működjenek.

TMS320C6713BZDP225 CAD modellek

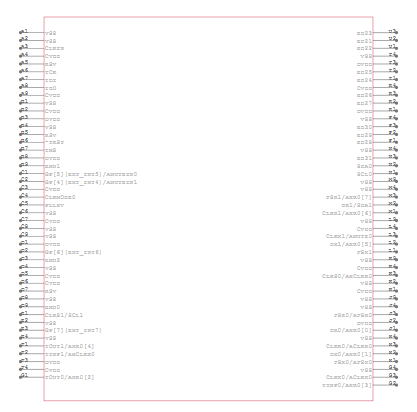

TMS320C6713BZDP225 szimbólum

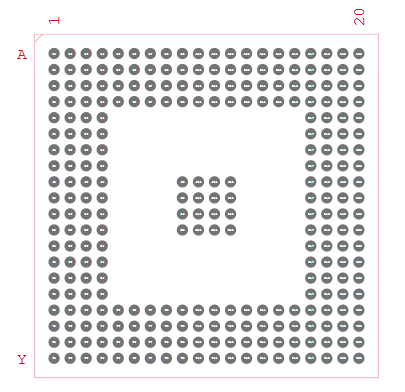

TMS320C6713BZDP225 lábnyom

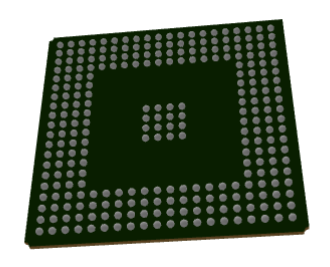

TMS320C6713BZDP225 3D modell

TMS320C6713BZDP225 Jellemzők

Alapvető építészet: A processzor egy VLIW architektúrán alapul, amely lehetővé teszi, hogy akár nyolc utasítást végezzen párhuzamosan az egyes órákciklusok során.Ez az architektúra maximalizálja az átviteli sebességet és a hatékonyságot, így a chip alkalmas a számított igényes alkalmazásokhoz, például a jelfeldolgozáshoz és az elemzéshez.

Órasebesség: 225 MHz frekvencián működtetve a chip nagysebességű feldolgozási képességeket biztosít.Ez az órasebesség biztosítja a teljesítmény és az energiafogyasztás közötti kiegyensúlyozott kompromisszumot, amely jó a beágyazott és ipari rendszerekben.

Teljesítmény: Azzal a képességgel, hogy akár 1350 millió lebegőpontos műveletet végezzen másodpercenként (MFLOPS) és 1800 millió utasítást másodpercenként (MIPS), ez a DSP a komplex algoritmusokat és a nagyszabású numerikus számításokat hatékonyan kezeli.

Chip memória: A processzor integrálja a 264 kb gyors chip memóriát.Ez lehetővé teszi a fontos adatokhoz és utasításokhoz való gyors hozzáférést, a késés csökkentését és a végrehajtási sebesség javítását.

Külső memóriafelület: Egy dedikált 32 bites külső memóriafelület (EMIF) a külső memóriakészülékek széles skáláját támogatja, beleértve az SRAM-ot, az SDRAM-ot és a Flash-et.Ez lehetővé teszi a rendszer számára, hogy az alkalmazási követelmények alapján kibővítse a memória kapacitást.

Üzemi feszültség: A chip 1,26 V alacsony magfeszültségen működik az energiafelhasználás minimalizálása érdekében, miközben megőrzi a kompatibilitást a 3,3 V I/O szabványokkal, ami sok beágyazott rendszerben gyakori.

Többcsatornás hangsoros portok: Két MCASP interfészet tartalmaz a többcsatornás audioadatok továbbításához és fogadásához.Ezek a portok fontosak az olyan alkalmazásokban, mint az audio keverés, a hangfelismerés és a digitális zene feldolgozása.

Többcsatornás pufferolt soros portok : Két MCBSP nagysebességű soros kommunikációt kínál a kodekekkel, digitális érzékelőkkel vagy más soros eszközökkel való kapcsolódáshoz.Rugalmasságot biztosítanak mind audio, mind vezérlő adatok továbbításában.

Host-port interfész (HPI): A 16 bites HPI lehetővé teszi a gyors és közvetlen kommunikációs csatornát a DSP és a gazdagép processzora között, lehetővé téve a hatékony adatcserét a rendszer hibakeresési vagy műveletei során.

TMS320C6713BZDP225 Pinout diagram

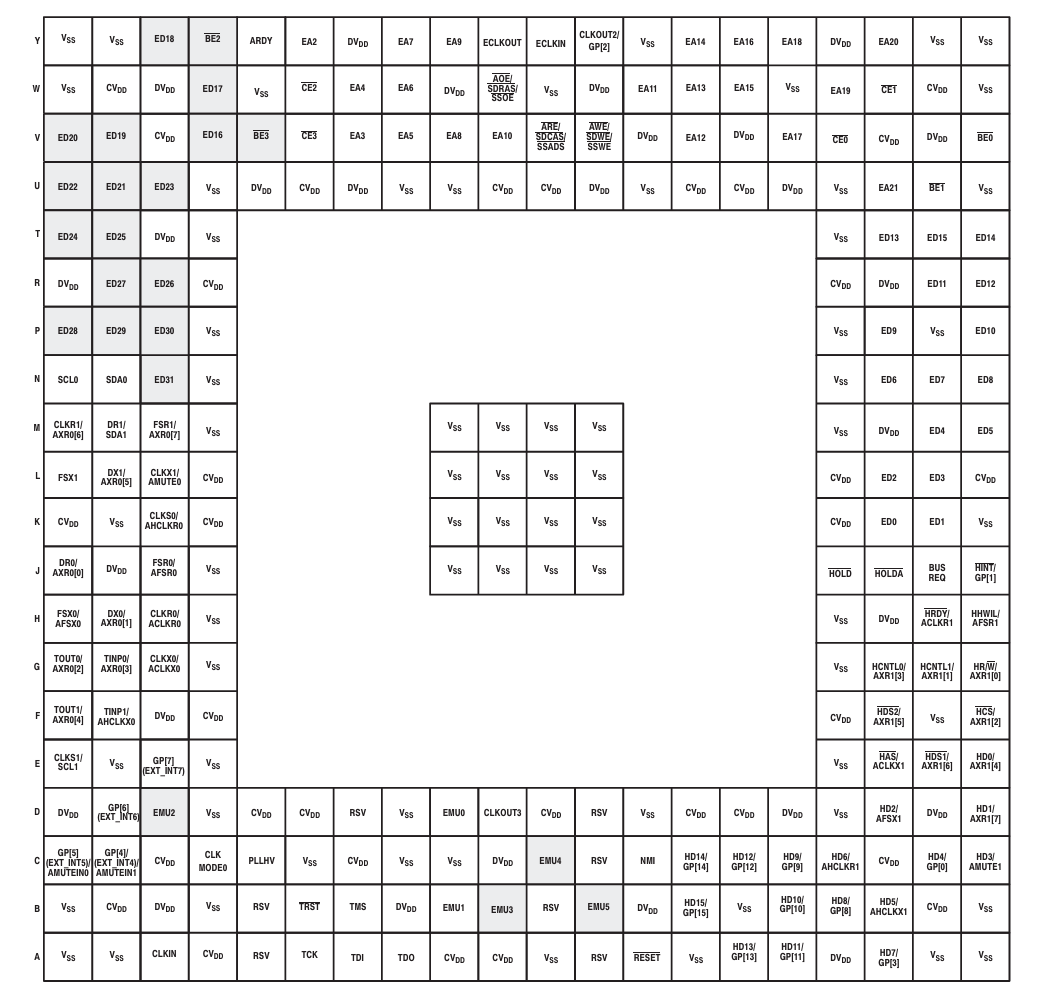

Ez a pinout-diagram megmutatja, hogy az egyes csatlakozások (vagy „golyó”) hogyan van elrendezve a TMS320C6713bzDP225 chip alján, amely 225-ball-ball BGA csomagot használ.A sorok (A -tól Y) és az oszlopok (1-15) rácsot képeznek, és minden négyzet megmutatja, hogy milyen funkció vagy tápegység van hozzárendelve ehhez a helyhez.A chipnek számos olyan energiape van, mint a VSS (föld) és a CVDD vagy a DVDD (tápegység), amelyek körül vannak terjedve, hogy a chip egyenletesen működjön.Az olyan csapokat, mint a Clkin, a visszaállítás, a TMS, a TDI és a TDO az alsó részén, a JTAG programozására és hibakeresésére használják.

Más csapok összekapcsolják a processzort a külső alkatrészekhez, például a memóriához és más eszközökhöz.Ide tartoznak a címsorok (EAX), az adatvonalak (EDX), a chip kiválasztása (CEX) és a vezérlőjelek (Hold, Busreq stb.).Látni fogja a soros kommunikáció csapjait is, mint például az MCBSP, és az általános célú I/OS (GPIO), így a chip rugalmas sok minta számára.A chip közepén több VSS és VDD -csap van csoportosítva, hogy segítsék a stabil teljesítményt és a hőmérleget.Ez az elrendezés elősegíti a processzor zökkenőmentes működését, különösen mivel nagysebességű digitális jelfeldolgozási feladatokra tervezték.

TMS320C6713B funkcionális blokkdiagram

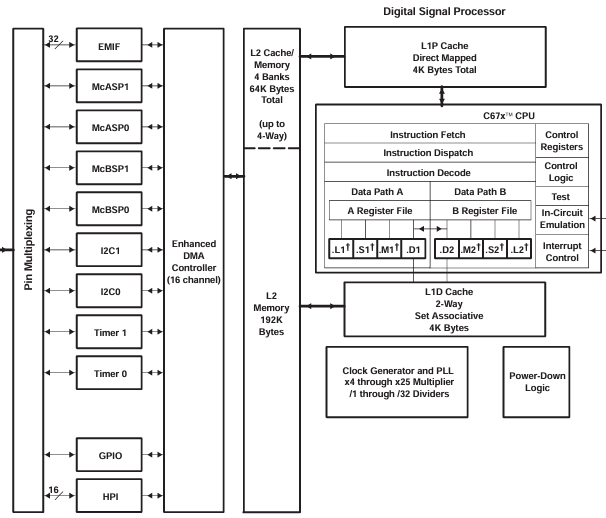

A TMS320C6713B funkcionális blokkdiagramja, beleértve a TMS320C6713BZDP225 -et, megmutatja, hogy ez a digitális jelprocesszor (DSP) hogyan működik és kapcsolódik más összetevőkhöz.A középpontban a C67x+ CPU mag található, amely egy speciális típusú mintát használ, amelyet VLIW -nek (nagyon hosszú útmutató) neveznek.Ez lehetővé teszi, hogy egyszerre nyolc utasítást is futtasson, így nagyon gyors a feladatokhoz, például audio vagy jelfeldolgozáshoz.A processzornak két fő adatútja van, az A és a B út, mindegyik saját nyilvántartási és egységekkel rendelkezik a matematikai és logikai műveletek kezelésére.Ez segít a processzornak a komplex számítások gyors és hatékony kezelésében.

A memóriához a DSP tartalmazza az L1 gyorsítótárakat az utasításokhoz és az adatokhoz (mindegyik 4 kb) és egy nagyobb L2 memóriát (192KB), amelyek gyorsítótárként működhetnek vagy közvetlenül használhatók.Van még egy gyorsítótár/memóriavezérlő is, amely akár négy 64 kb -os memóriablokkot képes kezelni, segítve az adatok hozzáférésének felgyorsítását.A chip tartalmaz egy 16 csatornával rendelkező DMA -vezérlőt, amely az adatok mozgatására a memória és a perifériák között a CPU lelassítása nélkül.Támogatja a különféle interfészeket, mint például az EMIF a külső memória, az MCASP és az MCBSP a soros kommunikációhoz, az I2C, az időzítők, a GPIO és a HPI a gazdaszervezet interakciójához.Ezeket a PIN -multiplexálással csatlakoztatják, lehetővé téve a rugalmas konfigurációt a projekt igényeinek alapján.Van egy olyan órarendszerrel, amelynek PLL-je van, amely beállítja a sebességet a bemeneti óra szorzásával vagy elosztásával, valamint az energiamegtakarítás érdekében.A hibakeresési és a rendszervezérléshez magában foglalja a áramköri emulációt és a megszakításvezérlést.

TMS320C6713BZDP225 specifikációk

Beír	Paraméter
Gyártó	Texasi műszerek
Sorozat	TMS320C67X
Csomagolás	Tálca
Alkatrész állapota	Aktív
Beír	Úszó pont
Felület	Host interfész, I2C, MCASP, MCBSP
Óratár	225MHz
Nem felejtő memória	Külső
Chip-kos	264KB
Feszültség - I/O	3.30 V -os
Feszültség - mag	1,26 V
Üzemi hőmérséklet	0 ° C ~ 90 ° C (TC)
Szerkesztési típus	Felszíni
Csomag / tok	272-BBGA
Beszállító eszköz csomag	272-BGA (27x27)
Alaptermék száma	TMS320

TMS320C6713BZDP225 alkalmazások

Audio feldolgozás

A TMS320C6713BZDP225-et széles körben használják az audiorendszerekben, magas lebegőpontos teljesítménye és feldolgozási képességei miatt.Ideális olyan feladatokhoz, mint például az egyenlőség, a szűrés, az visszhang lemondás, a hanghatások generálása és a dinamikus tartományvezérlés a digitális keverőkben, az effektusok processzoraiban és a stúdiófelszerelésekben.Támogatása a többcsatornás soros portokhoz (MCASP és MCBSP) tökéletessé teszi az audio bemeneti/kimeneti műveleteket, a hangfelismerő rendszereket, a digitális hangszereket és a kiváló minőségű hangerősítő rendszereket.

Távközlés

A telekommunikáció területén ez a DSP szerepet játszik a nagysebességű adatfolyamok és az összetett modulációs sémák kezelésében.Az alapsáv feldolgozásában használják a celluláris alapállomásokon és a modemeken.A processzor képessége a fejlett algoritmusok kezelésére a hibajavítás, az ECHO -elnyomás és az adatok tömörítése érdekében, biztosítja a megbízható hang- és adatátvitelt a hálózatokon keresztül.Támogatja a hálózati forgalom kialakítását és a csomagfeldolgozási feladatokat is az útválasztókban és a kapcsolókban, hozzájárulva a hatékony és intelligens kommunikációs rendszerekhez.

Orvosi képalkotás

A TMS320C6713BZDP225 orvosi berendezésekben, például ultrahang, CT és MRI gépekben használják.Ez lehetővé teszi a képadatok gyors feldolgozását, olyan funkciókat hajt végre, mint a zajcsökkentés, a széljavítás és a kép rekonstrukciója.Erőteljes aritmetikai egységeivel és memóriakezelési képességeivel ez a DSP javítja a kép tisztaságát és csökkenti a diagnosztikai késéseket.Reagálása fontos az alkalmazásoknál, ahol a betegek megfigyelése vagy a képvezérelt eljárások időérzékenyek.

Ipari automatizálás

Az ipari ellenőrzési környezetben ez a DSP megbízható a pontos motorvezérlés, a robotika és a megfigyelés iránt.Feldolgozza a motorok és működtetők érzékelői adatait a pontos mozgásvezérlés biztosítása érdekében, ami fontos a CNC gépek, összeszerelő vonalak és robotika szempontjából.Gyors jelfeldolgozása lehetővé teszi a megbízható visszacsatolás -vezérlő rendszereket, biztosítva az energiahatékonyságot és az operatív biztonságot.Az eszközt az intelligens érzékelőhálózatokban is használják a helyi adatok elemzésére és a központosított rendszerek terhelésének csökkentésére.

Autóipari rendszerek

A modern járművekben ez a DSP támogatja mind az infotainment, mind a biztonsági alkalmazásokat.Audio- és videoadat -feldolgozást kezeli az autó szórakoztató rendszerek számára, ideértve a zajcsökkentést és a hangjavítást.Ezenkívül feldolgozza az érzékelő adatait a fejlett járművezetői segítségnyújtási rendszerekben (ADAS), segítve az objektum -észlelés, a sáv indulási figyelmeztetéseit és az adaptív vezérlést.Megbízhatósága és sebessége alkalmassá teszi az autóipari elektronikán belüli feladatokra.

Katonai és űrrepülés

A TMS320C6713BZDP225 -et a radar-, szonár- és biztonságos kommunikációs rendszerekben használják a védelmi alkalmazásokban.Kezeli a jelérzékelést, a zajszűrést és a hullámforma elemzését a megfigyelő és célzó rendszerekhez.Az űrben támogatja a műholdas kommunikációs jel dekódolását és a telemetriai feldolgozást.A processzor azon képessége, hogy ellenálljon az igényes adatterheléseknek, és outputokat biztosítson, biztosítja annak megbízhatóságát rugózott és nagy tétű környezetben.

TMS320C6713BZDP225 Hasonló alkatrészek

• TMS320C6713BGDP225

A TMS320C6713BGDP225 a TMS320C6713BZDP225 szoros változata, megosztva ugyanazt a 225 MHz-es órát és 272-golyó BGA csomagot.Az elsődleges megkülönböztetés a belső csomagolásban vagy az enyhe gyártási különbségekben rejlik (gyakran a hőmérséklet -osztályozáshoz vagy az anyagi lehetőségekhez kapcsolódik), amelyek befolyásolhatják az ellátási láncot vagy a szabályozási megfelelést bizonyos környezeteknél.Mivel azonos teljesítmény- és PIN-kompatibilitást kínál, közvetlen csepppótlóként szolgál, így az egyik legkényelmesebb alternatíva, ha a BZDP225 nem érhető el.

• TMS320C6713BZDP300

A TMS320C6713BZDP300 növeli a teljesítményt 300 MHz gyorsabb órasebességgel, miközben megőrzi ugyanazt a BGA csomagot és a feszültségkövetelményeket.Ez a megnövekedett feldolgozási sebesség lehetővé teszi a lebegőpontos algoritmusok gyorsabb végrehajtását, ami ideális azokhoz az alkalmazásokhoz, amelyek nagyobb teljesítményt igényelnek, mint például a fejlett audiofeldolgozás vagy az adatgyűjtés.Azok számára, akik a rendszer teljesítményét a hardver újratervezése nélkül kívánják javítani, ez egy kiváló frissítés a 225 MHz -es verzió felett.

• TMS320C6713BGDP300

A TMS320C6713BGDP300 ugyanazt a 300 MHz -es feldolgozási teljesítményt kínálja, mint a BZDP300, de a BGDP225 -hez hasonlóan kisebb különbségeket tartalmazhat a belső csomagolási vagy összeszerelő anyagokban.A legtöbb alkalmazás esetében PIN-kompatibilis és funkcionálisan azonos marad.Ez kiváló nagy teljesítményű alternatívává teszi, különösen olyan ipari vagy szabályozott környezetben, ahol az alkatrészek beszerzési rugalmasságára és megfelelésre lehet szükség.

TMS320C6713BZDP225 programozási lépések

1. Állítsa be a fejlesztési környezetet

A TMS320C6713BZDP225 programozásának megkezdéséhez telepítenie kell a Code Composer Studio (CCS), a Texas Instruments hivatalos integrált fejlesztési környezetét (IDE).Ez a környezet támogatja a DSP projektek összeállítását, hibakeresését és kezelését.Csatlakoztassa a DSP Starter Kit (DSK) vagy bármely támogatott fejlesztési táblát USB -n vagy JTAG felületen keresztül a számítógépén.Győződjön meg arról, hogy a tábla megfelelően meg van -e működtetve, és hogy az illesztőprogramok helyesen vannak felszerelve.Miután a CCS felismerte a hardverkapcsolatot, készen áll a projekt munkaterületének konfigurálására.

2. Új projekt létrehozása és konfigurálása

Indítsa el a CCS -t, és hozzon létre egy új projektet, amely a TMS320C6713 eszköznek szól.Válassza ki a megfelelő célkonfigurációt, kifejezetten a C6713 DSP Core kiválasztásával.Ezután konfigurálja a fordító és a linker beállításait, ezek magukban foglalják a memória szakaszok meghatározását, a könyvtárak megadását és az optimalizálási zászlók beállítását.Ha bármilyen harmadik fél könyvtárát vagy a TI DSP/BiOS kernelét használja, akkor ez az a szakasz is, ahol hozzáadja őket a projekt környezetéhez.

3. Fejlessze ki az alkalmazáskódját

Itt az ideje, hogy megírja a tényleges alkalmazást.A kód C -ben írható az egyszerűség érdekében vagy az összeszerelés érdekében a maximális teljesítmény érdekében.A C6713 támogatja a DSP algoritmusok rendkívül hatékony végrehajtását, és a TI optimalizált DSP könyvtárakat (például DSPLIB, IMGLIB) kínál a fejlődés felgyorsítása érdekében.Ügyeljen arra, hogy a memóriakezelés szem előtt tartásával tervezze meg a belső RAM hatékonyságát, miközben nagyobb adatokat szervez a külső memóriában az EMIF -en keresztül.A jelfeldolgozás gyakran magában foglalja a gyors hurok végrehajtását, a pufferkezelést és a megszakításkezelést, ezért felépítse a logikát.

4. Építse és hibakeresése az alkalmazás

A forráskód készenlétével használja a CCS -t a projekt felépítéséhez.Az összeállítási folyamat összeállítja a kódot, és összekapcsolja egy futtatható (.out) fájl előállításához.Töltse be ezt a kimenetet a DSP -be CCS -en keresztül.Ezután megkezdheti a hibakeresési folyamatot CCS eszközökkel, beállíthatja a töréspontokat, megnézheti a változókat, ellenőrzi a regisztereket és léphet át az utasításokon.Ez a lépés fontos a logikai vagy időzítési problémák elkapásához, különösen a jelfeldolgozási feladatokban.

5. Tesztelje és optimalizálja

Amint a program hibák nélkül fut, végezzen funkcionális tesztelést annak biztosítása érdekében, hogy a gyakorlati felhasználási esetekben a szándékában részesüljön.Használja a CCS profilozási és benchmarking eszközeit a teljesítménymutatók, például az utasítások ciklusainak, a memória használatának és a feldolgozási késleltetéseknek a mérésére.Ezen betekintések alapján optimalizálja a kódot a végrehajtási sebesség és az erőforrás -hatékonyság érdekében.A gyakori optimalizálási technikák közé tartozik a hurok feltárása, a memória -hozzáférés minimalizálása és a VLIW DSP mag párhuzamos utasítási architektúrájának kiaknázása.

6. Telepítse az alkalmazást

A tesztelés és az optimalizálás után készítse el a végső gyártáshoz kész felépítést.Ha a DSP önállóan fog futni, akkor az alkalmazást nem illékony flash memóriába kell programoznia, hogy az automatikusan beinduljon a bekapcsoláskor.Ehhez a lépéshez olyan eszközökre van szükség, mint a Flash programozó vagy a bootloader konfiguráció.Végül dokumentálja a beállítási folyamatot, a memória térképet, a forráskód -struktúrát és a rendszer viselkedését a jövőbeli fejlesztés, frissítés vagy hibakeresési igények támogatása érdekében.

TMS320C6713BZDP225 előnyök

Lebegőpontos pontosság

A TMS320C6713BZDP225 natív támogatást nyújt a lebegőpontos műveletekhez, ami megkülönbözteti a sok rögzített pontos DSP-től.Ez a képesség nagymértékben leegyszerűsíti a komplex matematikai algoritmusok kidolgozását azáltal, hogy kiküszöböli a kézi méretezés és a rögzített pontszám-kezelés szükségességét.A lebegőpontos pontosság értékes, ha széles dinamikus tartományokkal vagy érzékeny adatokkal való munka, biztosítva, hogy az eredmények pontosabbak és könnyebben validálhatók a tesztelés során.

Hatékony építészet

A TMS320C6713BZDP225 lényege egy nagyon hosszú utasítási szó (VLIW) architektúra, amely lehetővé teszi a processzor számára, hogy órákciklusonként akár nyolc utasítást is végrehajthasson.Ez a párhuzamosság jelentősen növeli az átviteli sebességet, és így a chip jól illeszkedik a számítási nehéz alkalmazásokhoz, például az FFT-k, a szűrés vagy az adaptív vezérlőhurokhoz.Az architektúrát úgy tervezték, hogy hatékonyan kihasználja az oktatási szintű párhuzamosságot, elősegíti a késés csökkentését és a végrehajtási sebesség javítását.

Robusztus perifériás integráció

A DSP-t sokoldalú I/O és memória-interfészi képességekkel építik fel, beleértve a többcsatornás audio-soros portokat (MCASP), a többcsatornás pufferolt soros portokat (MCBSP) és egy hatékony 32 bites külső memória felületet (EMIF).Ezek az interfészek megkönnyítik a különféle külső eszközök, például audio kodekek, érzékelők, adat -konverterek vagy külső RAM/flash memória integrációját.Az integrált perifériák csökkentik a külső ragasztó logika vagy a processzorok szükségességét, elősegítik a rendszer tervezését és az alacsonyabb fejlesztési költségeket.

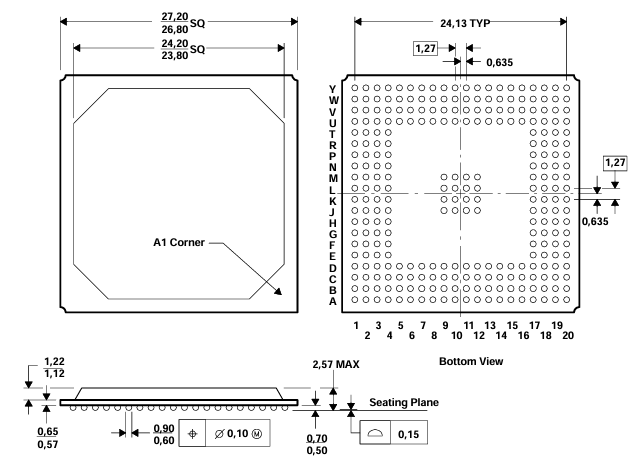

TMS320C6713BZDP225 Csomagolási méretek

• Csomagtípus: Műanyag gömbrács tömb (PBGA)

• Testméret:

Névleges: 24,20 mm × 24,20 mm

Minimális: 23,80 mm × 23,80 mm

Legfeljebb: 24,20 mm × 24,20 mm (külső él)

• Golyóhely: 1,27 mm tipikus

• Golyó átmérője: 0,90 mm (névleges), 0,60 mm (perc)

• Csomagmagasság: 1,22 mm (max), 1,12 mm (perc)

• Ülő repülőgép a labdaközpontba: 0,15 mm

• Golyóelem: 20 × 20 rács néhány hiányzó pozícióval (összesen 272 golyó)

• Csomag vázlatkód: S-pbga-n272

Csomag körvonala

TMS320C6713BZDP225 gyártó

A TMS320C6713BZDP225 -et gyártja Texasi műszerek (TI), a félvezető ipar világszerte elismert vezetője.A székhelyű, a texasi Dallasban, a TI régóta jó hírnevet szerzett az analóg és beágyazott feldolgozási technológiák innovációjáról.A digitális jelfeldolgozás évtizedes szakértelmével a TI kifejlesztette a TMS320C6000 ™ DSP platformot (amelynek alatt a C6713 sorozatot elindították) az iparágakban az összetett számítástechnikai igények kielégítése érdekében.Mint a gyártó, a TI biztosítja a szigorú minőség -ellenőrzést, a kiterjedt dokumentációt és a szoftver eszköz támogatását az ökoszisztéma révén, beleértve a Code Composer Studio -t és az optimalizált DSP könyvtárakat.Sokan bíznak a TI-ben nemcsak a nagy teljesítményű hardverek, mint például a TMS320C6713BZDP225, hanem a megbízhatóság és a hosszú távú rendelkezésre állás iránt is, amelyet a misszió szempontjából kritikus és ipari alkalmazások igényelnek.

Következtetés

A TMS320C6713BZDP225 egy erős DSP, amely képes nehéz feladatokat kezelni, például hangfeldolgozást, kommunikációs jeleket, orvosi képeket és intelligens gépeket.Gyorsan működik, pontosan kezeli a számokat, és könnyen csatlakozik a memóriához és más eszközökhöz.Sok olyan területen használják, mint audio, telekommunikáció, egészségügyi, gyárak, autók és védelmi rendszerek.Jó támogatással, fejlesztési eszközökkel és hosszú távú megbízhatósággal is jár.Összességében okos és megbízható választás az olyan összetett projekteknél, amelyek erős feldolgozást igényelnek.
