Mire képes az EPF8282AVTC100-4 FPGA a digitális rendszerekben?

Az EPF8282AVTC100-4 egy programozható logikai eszköz, amely lehetővé teszi egyedi digitális áramkörök építését egyetlen chipen belül.Beállíthatja belső logikai blokkjait és útválasztási útvonalait a vezérlési feladatok, a jelfeldolgozás vagy a digitális interfészek kezelésére az elektronikus rendszerekben.Az eszköz a FLEX 8000 FPGA családba tartozik, és több logikai elemet tartalmaz, amelyek egy belső útválasztó hálózaton keresztül kapcsolódnak össze.Számos bemeneti és kimeneti csatlakozás támogatásával könnyen kapcsolódhat a környező alkatrészekhez.Kompakt csomagolása és programozható szerkezete akkor hasznos, ha rugalmas digitális vezérlést szeretne a beágyazott vagy ipari elektronikán belül.

Katalógus

EPF8282AVTC100-4 Áttekintés

A EPF8282AVTC100-4 egy programozható logikai eszköz egyedi digitális áramkörök megvalósítására elektronikus rendszereken belül.Egy rugalmas logikai családhoz tartozik, amely lehetővé teszi a tervezők számára, hogy belső logikai blokkokat és útválasztási útvonalakat konfiguráljanak az adott vezérlési vagy feldolgozási feladatokhoz.Az eszköz több logikai elemet tartalmaz logikai tömbökbe rendezve, és akár 78 bemeneti és kimeneti kapcsolatot is támogat a környező áramkörökkel való kommunikációhoz.Belső útválasztási struktúrája lehetővé teszi a jelek mozgását a logikai blokkok között programozható utakon.A készülék szabványos 5 voltos tápellátásról működik, és kompakt, 100 tűs TQFP formában van csomagolva felületre szerelt áramköri lapokhoz.

EPF8282AVTC100-4-et keres?Lépjen kapcsolatba velünk, hogy ellenőrizze az aktuális raktárkészletet, az átfutási időt és az árakat.

Az EPF8282AVTC100-4 jellemzői

Programozható logikai architektúra

Az eszköz programozható logikai struktúrát használ, amely lehetővé teszi digitális áramkörök meghatározását konfigurációs adatokon keresztül.A chipen belüli logikai elemek úgy rendezhetők el, hogy egyetlen integrált áramkörön belül vezérlő funkciókat, időzítési műveleteket és adatfeldolgozási feladatokat hajtsanak végre.

Logic Array Block Organization

A logikai elemek logikai tömbökbe vannak csoportosítva, amelyek az eszköz alapstruktúráját alkotják.Minden blokk megosztja a helyi útválasztási erőforrásokat, amelyek elosztják a jeleket az elemek között, lehetővé téve az összehangolt logikai műveleteket a blokkon belül.

Belső útválasztó hálózat

A strukturált útválasztási hálózat logikai blokkokat köt össze az eszközön keresztül.A vízszintes és függőleges jelutak lehetővé teszik a különböző régiókban lévő logikai elemek számára, hogy programozható kapcsolatokon keresztül adatokat cseréljenek.

Rugalmas bemeneti és kimeneti interfész

Az eszköz legfeljebb 78 bemeneti és kimeneti érintkezőt támogat, amelyek belső logikai jeleket kötnek külső áramkörökhöz.Ezek a kapcsolatok lehetővé teszik, hogy a programozható logikai struktúra kommunikáljon érzékelőkkel, processzorokkal és digitális vezérlőáramkörökkel.

Aritmetikai hordozólánc támogatása

A logikai elemek közötti átviteli kapcsolatok lehetővé teszik az aritmetikai műveletek, például az összeadás és a számlálás hatékony végrehajtását.Ezek a átviteli utak segítenek fenntartani a kiszámítható jeláramlást az aritmetikai logika alkalmazásakor.

Mérsékelt logikai kapacitás

A belső szerkezet körülbelül 2500 egyenértékű logikai kaput támogat.Ez a kapacitás lehetővé teszi, hogy az eszköz vezérlési logikát, adatkezelő áramköröket és interfészlogikát valósítson meg kompakt elektronikus rendszereken belül.

Normál tápfeszültségű működés

A készülék 4,75 V és 5,25 V közötti tápfeszültség tartományban működik.Ez a tartomány lehetővé teszi, hogy olyan általános digitális rendszerekkel működjön, amelyek szabványos 5 voltos tápsíneket használnak.

Kompakt felületre szerelhető csomag

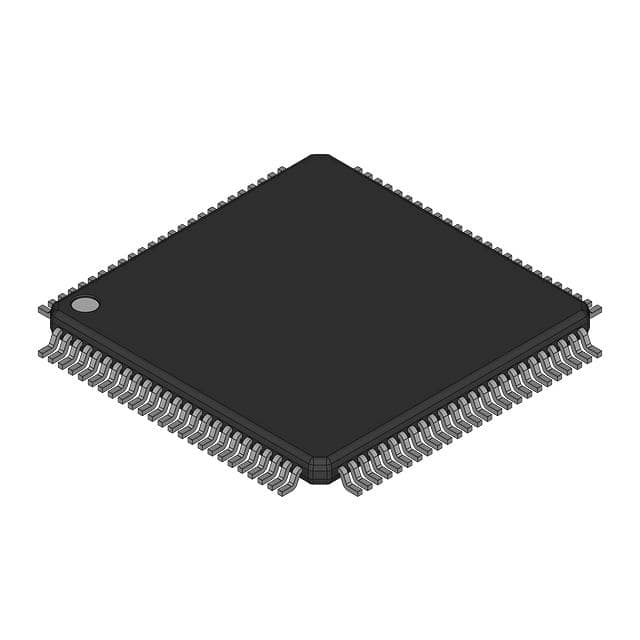

A chip 100 tűs TQFP formátumban van csomagolva, amelyet nyomtatott áramköri lapokra való felületre szereltek.Ez a csomag támogatja a kompakt kártyaelrendezéseket, miközben hozzáférést biztosít több bemeneti és kimeneti csatlakozáshoz.

EPF8282AVTC100-4 Műszaki adatok

Terméktulajdonság	Attribútum értéke
Gyártó	Intel
Feszültség - Tápellátás	4,75V ~ 5,25V
Szállítói eszközcsomag	100-TQFP (14x14)
sorozat	FLEX 8000
Csomag/tok	100-TQFP
csomag	Tálca
Üzemi hőmérséklet	0°C ~ 70°C (TA)
Logikai elemek/cellák száma	208
LAB-ok/CLB-k száma	26
I/O száma	78
Kapuk száma	2500
Szerelés típusa	Felületi rögzítés
Alap termékszám	EPF8282
Nedvességérzékenységi szint (MSL)	3 (168 óra)
ECCN	3A001A2A
HTSUS	8542.39.0001

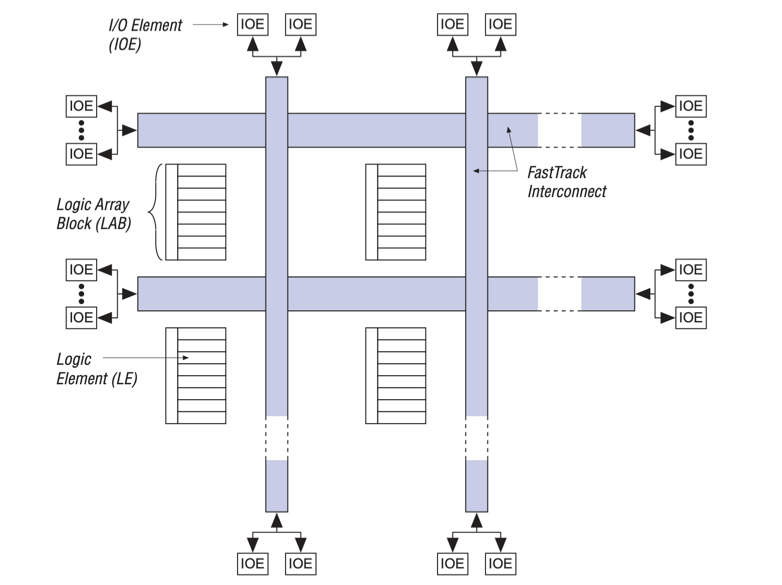

Az EPF8282AVTC100-4 blokkdiagramja

A vízszintes és függőleges útválasztási csatornákkal összekapcsolt logikai tömbblokkokból álló rács köré épülő FLEX 8000 architektúra programozható logikai erőforrásokat szervez az eszközön keresztül.Minden logikai tömbblokk több logikai elemet tartalmaz, amelyek konfigurálható digitális funkciókat valósítanak meg, és közbenső jeleket tárolnak.A FastTrack összekötő vonalak végigfutnak a szerkezeten, és a fő útválasztási hálózatot alkotják, amely a chipen keresztül összekapcsolja a logikai blokkokat.A bemeneti és kimeneti elemek a külső élek mentén jelennek meg, interfészt biztosítva a belső logikai jelek és a külső eszköz érintkezői között.Ez az elrendezés lehetővé teszi a jelek továbbítását a logikai blokkok és az I/O kapcsolatok között a belső elrendezésben elosztott, programozható útválasztási útvonalakon keresztül.

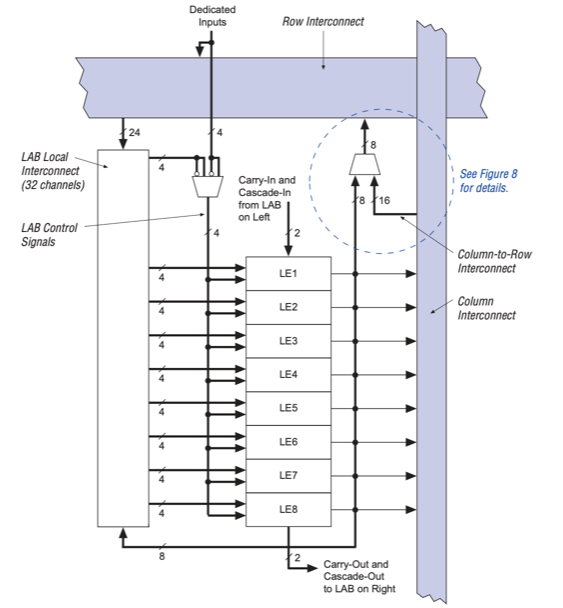

EPF8282AVTC100-4 logikai tömb blokkja

A belső szerkezet középpontjában egy logikai tömbblokk áll, amely nyolc logikai elemet csoportosít LE1-től LE8-ig, függőlegesen elrendezve, így programozható logikai egységet alkot.A jelek egy helyi összekötő hálózaton keresztül jutnak be, amely több útválasztási csatornát tartalmaz, amelyek bemeneti adatokat és vezérlőjeleket osztanak el minden egyes logikai elemhez.A dedikált bemenetek közvetlenül a sorösszeköttetésről táplálkoznak, lehetővé téve, hogy a kiválasztott jelek megkerüljék a helyi útválasztó hálózatot.A hordozó utak felülről lefelé haladnak át a logikai elemeken, támogatva az aritmetikai műveleteket és összekapcsolva a szomszédos blokkokat átviteli és átviteli kapcsolatokon keresztül.A sorok és oszlopok összekötő vonalai összekötik a blokkot a szélesebb útválasztási hálózattal, lehetővé téve a jelek mozgását a szomszédos logikai tömbblokkok között az eszközön keresztül.

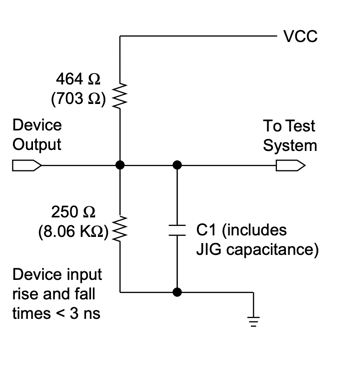

Az EPF8282AVTC100-4 AC vizsgálati feltételei

A tesztáramkör elrendezése határozza meg az eszközkimenetek váltakozó áramú időzítési jellemzőinek mérésére használt elektromos beállítást.Egy rezisztív hálózat köti össze az eszköz kimeneti csomópontját a tápellátással és a földeléssel egy 464 ohmos felhúzó ellenálláson és egy 250 ohmos lehúzó ellenálláson keresztül, szabályozott terhelési állapotot teremtve.A mérési pont egy tesztrendszerhez kapcsolódik, míg a C1 jelű kondenzátor a teljes terhelési kapacitást képviseli, beleértve a szerelvény kapacitását is.Az eszköz jelátmenetei ezen a hálózaton haladnak át, miközben a vizsgálóberendezés figyeli a feszültségváltozásokat és az időzítési viselkedést.A bemeneti emelkedési és esési időket három nanoszekundum alatt tartják, hogy egyenletes kapcsolási feltételeket biztosítsanak a mérés során.

Az EPF8282AVTC100-4 előnyei és hátrányai

Előnyök

• Az újraprogramozható logika lehetővé teszi a hardver kialakításának megváltoztatását az eszköz cseréje nélkül

• A rugalmas architektúra támogatja az egyéni digitális logika megvalósítását

• Az integrált logikai erőforrások csökkentik a több különálló logikai összetevő szükségességét

• Alkalmas prototípus készítésére és iteratív digitális rendszerfejlesztésre

• A szabványos felületre szerelhető csomag támogatja az automatizált PCB összeszerelést

Hátrányok

• Korlátozott logikai kapacitás a modern, nagy sűrűségű FPGA-eszközökhöz képest

• 5 voltos tápellátásról működik, amely nem feltétlenül egyezik az újabb alacsony feszültségű rendszerekkel

• Előfordulhat, hogy a kereskedelmi hőmérséklet-tartomány nem felel meg a szélsőséges ipari környezeteknek

• A termék elavult állapota korlátozhatja a hosszú távú elérhetőséget

Az EPF8282AVTC100-4 alkalmazásai

Ipari vezérlési logika

Az eszközön belüli programozható logika képes koordinálni az érzékelő bemeneteit, a vezérlőjeleket és az időzítési műveleteket az ipari vezérlőrendszereken belül.Lehetővé teszi a tervezők számára, hogy több logikai funkciót egyetlen konfigurálható eszközben egyesítsenek.

Kommunikációs felület feldolgozása

A kommunikációs berendezések gyakran digitális logikát igényelnek, amely kezeli a jelidőzítést és az adattovábbítást.Az eszköz interfészvezérlő logikát valósíthat meg, amely a processzorokat külső kommunikációs áramkörökkel köti össze.

Digitális jelfeldolgozás prototípusai

A fejlesztési rendszerek néha rugalmas hardvert igényelnek, amely képes tesztelni a digitális feldolgozási algoritmusokat.A programozható szerkezet lehetővé teszi a mérnökök számára, hogy egyedi jelfeldolgozási logikát valósítsanak meg az áramkör viselkedésének értékelése közben.

Beágyazott rendszervezérlő áramkörök

A beágyazott elektronikai termékek programozható logikát használnak a digitális vezérlési feladatok kezelésére.Az eszköz képes koordinálni a rendszer időzítését, az adatutakat és a hardvervezérlő jeleket kompakt beágyazott platformokon belül.

Szórakoztató elektronikai vezérlőrendszerek

A digitális fogyasztói termékek gyakran több alrendszert összekötő vezérlési logikát igényelnek.A készülék egyetlen programozható komponensen belül képes kombinálni az időzítést, az interfészvezérlést és a digitális feldolgozási funkciókat.

EPF8282AVTC100-4 Alternatívák

Alkatrészszám	Gyártó	Főbb jellemzők	Használja az esetet/jegyzeteket
EPF8282ATC100-4	Intel	Programozható logikai eszköz a FLEX 8000 családból, amely körülbelül 2500 használható logikai kaput és konfigurálható logikai tömbblokkot biztosít.5 V-os tápellátással működik, és számos programozható I/O érintkezőt kínál a digitális rendszerintegrációhoz.	Általánosan használt beágyazott vezérlőrendszerekben és interfészlogikában, ahol több digitális funkciót kell egyesíteni egy programozható eszközben.
EPF8282ATC100-4N	Intel	A FLEX 8000 architektúrán alapuló eszköz programozható logikai cellákkal és konfigurálható útválasztási erőforrásokkal.A tervezés lehetővé teszi a mérnökök számára, hogy egyetlen integrált áramkörön belül több digitális funkciót valósítsanak meg.	Hasznos ragasztási logikához, digitális vezérlőáramkörökhöz és kommunikációs interfészekhez, amelyek megbízható programozható hardvert igényelnek.
EPF8282AVTC100-3	Intel	Az EPF8282 programozható logikai eszköz nagyobb sebességű változata, amely hasonló logikai kapacitást kínál jobb időzítési teljesítménnyel.Programozható logikai blokkokat és rugalmas I/O csatlakozásokat tartalmaz a digitális áramkörök tervezéséhez.	Alkalmas olyan rendszerekhez, amelyek gyorsabb digitális logikai feldolgozást igényelnek, beleértve a kommunikációs berendezéseket és a valós idejű beágyazott vezérlő alkalmazásokat.

Az Intelről

Az Intel egy globális technológiai vállalat, amely a személyi számítógépekben, szerverekben és beágyazott rendszerekben használt félvezető eszközök és számítási platformok fejlesztéséről ismert.Az 1968-ban alapított cég integrált áramkör-tervezésre, mikroprocesszorokra, programozható logikai eszközökre és adatfeldolgozási technológiákra összpontosít.Termékportfóliója processzorokat, hálózati komponenseket, memóriatechnológiákat, valamint ipari, kommunikációs és számítástechnikai berendezésekben használt programozható logikai megoldásokat tartalmaz.Az Intel hozzájárult a digitális számítástechnikai architektúrák fejlesztéséhez, és továbbra is támogatja a modern elektronikus rendszerekben használt félvezető technológiák széles skáláját.

Következtetés

Az EPF8282AVTC100-4-hez hasonló programozható logikai eszközzel való munka lehetővé teszi digitális áramkörök alakítását közvetlenül egyetlen komponensen belül.A belső logikai elemei konfigurálhatók vezérlési, jelútválasztási vagy interfész feladatok végrehajtására beágyazott rendszerekben.FLEX 8000 architektúrája logikai blokkokat és útválasztási útvonalakat szervez, így a jelek strukturált módon mozognak az eszközön.A több bemeneti és kimeneti érintkezőnek köszönhetően az eszköz könnyen csatlakozik a környező hardverekhez.Miután megértette a szerkezetét és jellemzőit, láthatja, hogyan támogatja a rugalmas digitális vezérlést sokféle elektronikus berendezésben.
