Az LFSC3GA25E-7F900C FPGA architektúra és a kulcsfunkciók megértése

Az LFSC3GA25E-7F900C felfedezése közelebbről is megtudhatja, hogyan támogatják a programozható logikai eszközök a rugalmas digitális rendszereket.Ezzel az FPGA-val adatutakat szervezhet, jeleket kezelhet, és egyedi logikai funkciókat építhet egyetlen chipen belül.Belső elrendezése programozható logikai cellákat, memóriablokkokat és bemeneti kimeneti bankokat kombinál, így a jelek hatékonyan mozognak az eszközön.Ha megérti, hogy ezek a részek hogyan működnek együtt, akkor láthatja, hogyan épülnek fel az összetett elektronikus rendszerek.A kommunikációs hardvertől a vezérlőrendszerekig ez az FPGA praktikus módot kínál adaptálható digitális tervek létrehozására.

Katalógus

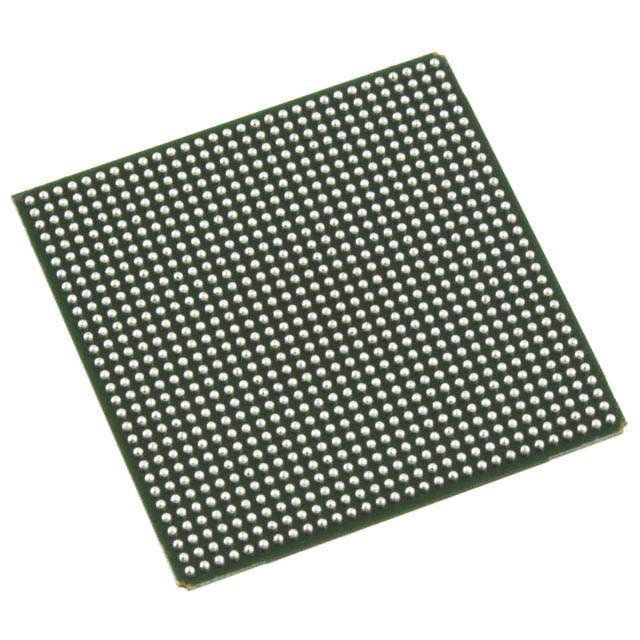

LFSC3GA25E-7F900C Áttekintés

LFSC3GA25E-7F900C egy programozható logikai eszköz, amelyet a beágyazott elektronikus rendszerek konfigurálható digitális funkcióinak támogatására terveztek.A készülék grid alapú logikai struktúrát tartalmaz több ezer programozható elemmel, belső memória erőforrásokkal, valamint számos bemeneti és kimeneti kapcsolattal a külső kommunikációhoz.Architektúrája lehetővé teszi digitális áramkörök, vezérlési útvonalak és jelfeldolgozási feladatok egyetlen chipen belüli megvalósítását.Az integrált útválasztási hálózatok logikai blokkokat és memóriarészeket kapcsolnak össze, így az adatok strukturált módon mozoghatnak az eszközön.A működést alacsony magellátási tartomány és nagy tűszámú csomag támogatja, amely alkalmas a sűrű táblaelrendezésekhez.

LFSC3GA25E-7F900C-t keresek.Lépjen kapcsolatba velünk, hogy ellenőrizze az aktuális raktárkészletet, az átfutási időt és az árakat.

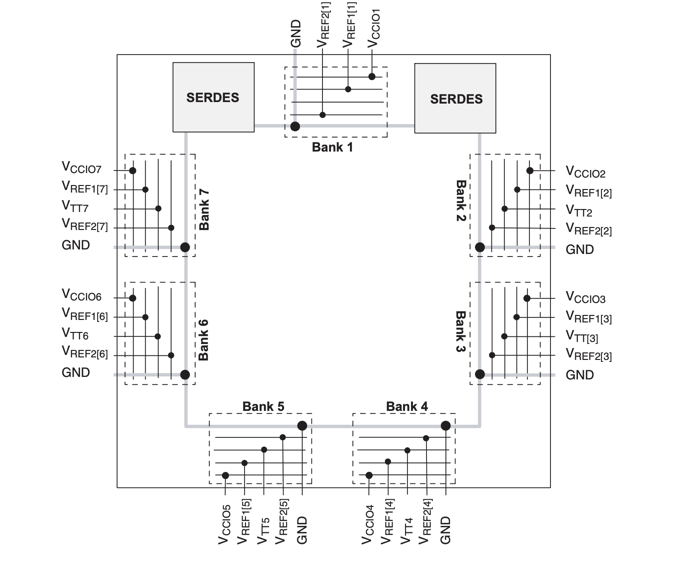

LFSC3GA25E-7F900C bankjai

Az LFSC3GA25E-7F900C FPGA-ban használt bemeneti és kimeneti bankelrendezés, amely bemutatja, hogyan szervezi az eszköz programozható I O erőforrásait több feszültségvezérelt régióba.Nyolc bank van elosztva az eszköz kerülete mentén, és mindegyik bank tartalmaz csoportosított csatlakozásokat a VCCIO tápláláshoz, a VREF feliratú referenciafeszültség bemeneteket, a VTT feliratú lezáró feszültség érintkezőket és a földet.Ez a struktúra lehetővé teszi, hogy minden bank független elektromos feltételek mellett működjön, így a készülék különböző oldalain különböző jelszabványok támogathatók.A SERDES interfész blokkok a felső bankok közelében jelennek meg, hogy támogassák a közeli I O régiókhoz kapcsolódó nagy sebességű soros kommunikációs csatornákat.Az elrendezés azonosítja a megosztott referenciatüskéket és tápcsatlakozásokat is, amelyek meghatározzák, hogy a külső jelek hogyan lépnek kölcsönhatásba a belső programozható logikával a bankolt I O struktúrán keresztül.

LFSC3GA25E-7F900C CAD modell

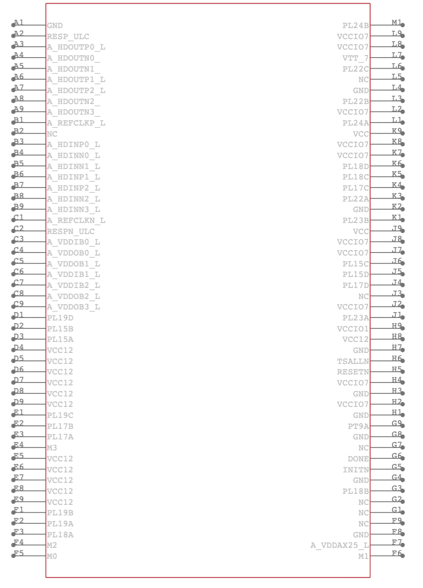

LFSC3GA25E-7F900C Szimbólum

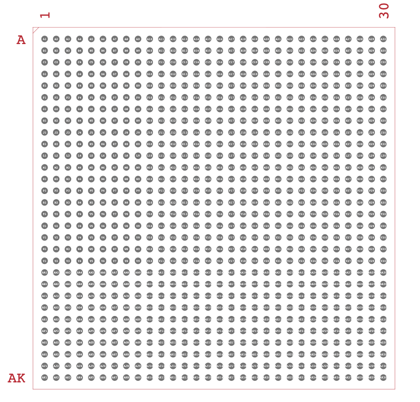

LFSC3GA25E-7F900C Lábnyom

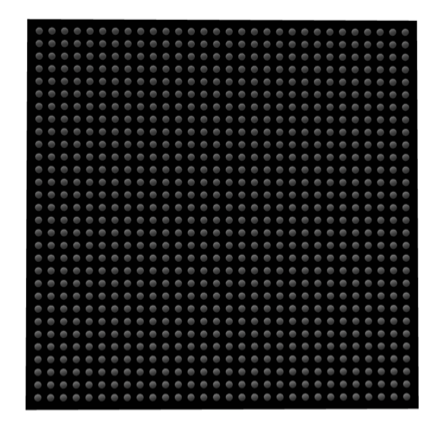

LFSC3GA25E-7F900C 3D modell

Az LFSC3GA25E-7F900C jellemzői

Nagy sűrűségű programozható logika

A készülék mintegy huszonötezer programozható logikai elemet integrál szervezett gridbe.Ezek a logikai cellák konfigurálhatók digitális vezérlési utak, kombinációs logika és aritmetikai műveletek megvalósítására a beágyazott rendszereken belül.

Beágyazott memória architektúra

A belső memória erőforrások egy megabitesnél több tárolókapacitást biztosítanak az adatok puffereléséhez és a logikai műveletek támogatásához.Ezek a memóriablokkok az eszközön belül vannak elosztva, így a logikai áramkörök hosszú útválasztási útvonalak nélkül, helyileg érhetik el az adatokat.

Rugalmas bemeneti és kimeneti csatlakoztathatóság

Az akár háromszázhetvennyolc bemeneti és kimeneti csatlakozás lehetővé teszi, hogy az eszköz kölcsönhatásba léphessen érzékelőkkel, kommunikációs interfésszel és más digitális alkatrészekkel.A tűszerkezet több elektromos szabványt is támogat a független I O bankokon keresztül.

Integrált órakezelési erőforrások

A belső óravezérlő blokkok segítenek elosztani az időzítési jeleket a programozható logikai struktúrán keresztül.Ezek az erőforrások szinkronizált jelidőzítést tartanak fenn, így a digitális műveletek rendezett és kiszámítható sorrendben történnek.

Nagy sebességű soros interfész képesség

A dedikált soros interfész blokkok nagy sebességű kommunikációs csatornákat támogatnak a rendszermodulok közötti adatátvitelhez.Ezek a blokkok a közeli I O bankokhoz csatlakoznak, és segítenek fenntartani a stabil jelátvitelt az adatintenzív kialakításokban.

Strukturált logikai feldolgozási blokkok

A speciális belső feldolgozó blokkok kiterjesztik a logikai szövetet, és lehetővé teszik a tervezők számára az ismétlődő digitális struktúrák hatékonyabb megvalósítását.Ez az elrendezés olyan feladatokat támogat, mint a csomagkezelés, a vezérlési sorrend és a párhuzamos adatműveletek.

Programozható útválasztó hálózat

A strukturált útválasztó hálózat logikai cellákat, memóriablokkokat és interfész érintkezőket köt össze.A jelek több útvonalon is áthaladhatnak a hálózaton, ami lehetővé teszi a tervezők számára, hogy a digitális funkciókat a rendszer architektúrájának megfelelő módon szervezzék.

Felületre szerelhető csomag integráció

Az eszköz egy nagy golyós rácstömbben található, amely támogatja a sűrű tábla integrációt.Ez a csomagszerkezet lehetővé teszi számos elektromos csatlakozás kompakt kialakítását a fejlett elektronikai szerelvények számára.

LFSC3GA25E-7F900C Műszaki adatok

Terméktulajdonság	Attribútum értéke
Gyártó	Rácsos félvezető
Feszültség - Tápellátás	0,95V ~ 1,26V
Összes RAM bit	1966080
Szállítói eszközcsomag	900-FPBGA (31x31)
sorozat	SC
Csomag/tok	900-BBGA
csomag	Tálca
Üzemi hőmérséklet	0°C ~ 85°C (TJ)
Logikai elemek/cellák száma	25000
LAB-ok/CLB-k száma	6250
I/O száma	378
Szerelés típusa	Felületi rögzítés
Alap termékszám	LFSC3GA25
RoHS állapot	RoHS nem megfelelő
Nedvességérzékenységi szint (MSL)	3 (168 óra)
REACH állapot	REACH Nem érinti
ECCN	3A991D
HTSUS	8542.39.0001

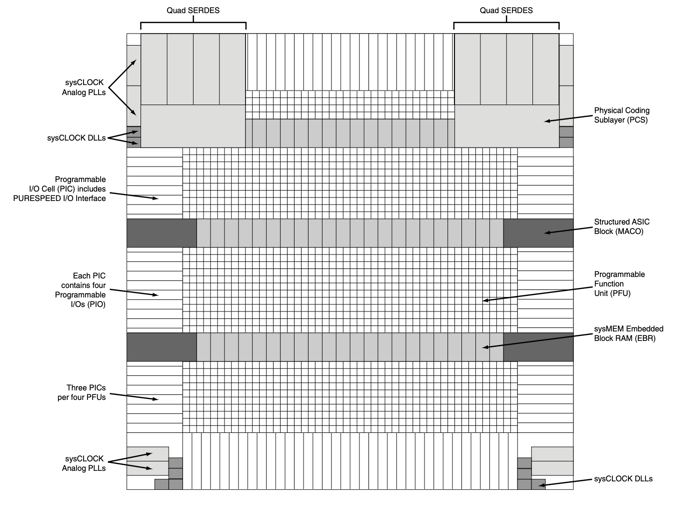

Az LFSC3GA25E-7F900C egyszerűsített blokkdiagramja

Az LFSC3GA25E-7F900C FPGA grid alapú belső elrendezése, amely bemutatja a programozható logika, a memóriablokkok, az óra erőforrások és a nagy sebességű interfész struktúrák elrendezését.A programozható funkcióegységek alkotják a központi logikai szövetet, ahol konfigurálható digitális áramkörök valósulnak meg.Az elosztott sysMEM beágyazott blokk RAM szakaszok belső adattárolást és pufferelést biztosítanak a logikai tömbön belül.Az eszköz élei mentén elhelyezett programozható I O cellák a belső logikát külső érintkezőkhöz kötik, és minden programozható I O klaszter több programozható I O csatlakozást tartalmaz.A négy SERDES blokkok és a fizikai kódoló alréteg interfészek a felső régiók közelében jelennek meg a nagy sebességű soros kommunikáció támogatása érdekében.A MACO feliratú strukturált ASIC blokkok a logikai szövetbe vannak integrálva, hogy támogassák a speciális feldolgozási struktúrákat.A sysCLOCK analóg PLL-ek és sysCLOCK DLL-ek címkével ellátott órakezelési erőforrások az elrendezés szélein helyezkednek el, hogy az időzítési jeleket generálják és elosztják a programozható architektúrában.

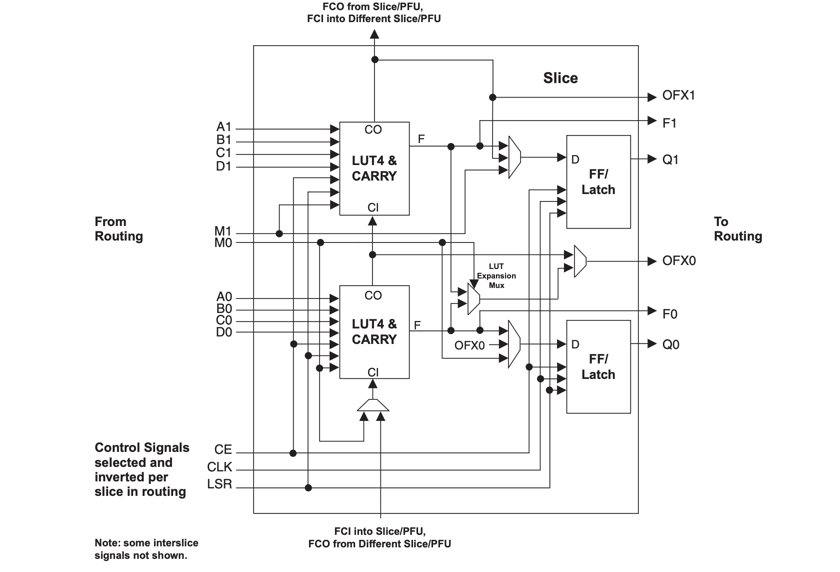

LFSC3GA25E-7F900C szeletdiagramja

Az LFSC3GA25E-7F900C FPGA programozható funkcióegységében használt logikai szelet belső szerkezete.Két LUT4 blokk kombinált logikai műveleteket hajt végre négy A, B, C és D jelzésű bemeneti jel felhasználásával. Az integrált átviteli logika támogatja az aritmetikai műveleteket azáltal, hogy összekapcsolja a bemeneti és átviteli jeleket a szomszédos szeletek között.A flip-flop vagy a reteszelő elemek a logikai fokozat kimeneti adatait tárolják, és Q0 és Q1 feliratú regisztrált kimeneteket állítanak elő.A vezérlő bemenetek, mint például az óra, az óra engedélyezése és a beállítási vagy visszaállítási jelek szabályozzák a tárolóelemek szekvenciális működését.A bal és a jobb szélen található útválasztó kapcsolatok összekapcsolják a szeletet a környező programozható összekötő hálózattal, lehetővé téve a jelek bejutását az útválasztási erőforrásokból, és a feldolgozott kimenetek visszajuttatását az útválasztási szövetbe.

Az LFSC3GA25E-7F900C alkalmazásai

Ipari vezérlőrendszerek

A programozható logikai erőforrások lehetővé teszik az eszköz számára, hogy kezelje az időzítési szekvenciákat, a jelútválasztást és a digitális vezérlési feladatokat automatizált berendezésekben.Több érzékelőt és aktuátort is képes koordinálni, miközben stabil digitális feldolgozást biztosít a vezérlőrendszeren belül.

Adatkommunikációs infrastruktúra

A kommunikációs berendezések gyakran rugalmas digitális feldolgozást igényelnek az adatkezeléshez és az interfész-vezérléshez.Az eszköz képes feldolgozni a bejövő adatfolyamokat, megszervezni az útválasztási logikát, és támogatja a hálózati hardveren belüli kommunikációs kapcsolatokat.

Beágyazott számítástechnikai platformok

A beágyazott rendszerek programozható logikát használnak a processzorok, a memória és az interfész eszközök közötti adatáramlás kezelésére.Az eszköz egyedi digitális útvonalakat tud megvalósítani, amelyek a rendszer viselkedését az adott alkalmazási követelményekhez igazítják.

Nagy sebességű adatgyűjtő rendszerek

A mérőrendszerek gyakran több forrásból gyűjtenek jeleket egyszerre.A programozható logikai struktúra rendszerezheti a bejövő digitális jeleket, beállíthatja az időzítést, és előkészítheti az adatokat további feldolgozásra vagy átvitelre.

Jelfeldolgozó hardver

A készülék konfigurálható aritmetikai és logikai műveleteket tud megvalósítani, amelyek támogatják a jelfeldolgozási funkciókat.A digitális szűrők, vezérlőhurkok és adatátalakítási feladatok közvetlenül megvalósíthatók a programozható logikai struktúrán belül.

LFSC3GA25E-7F900C Előnyök és hátrányok

Előnyök

• A nagy programozható logikai kapacitás összetett digitális funkciókat támogat

• A bemeneti és kimeneti csatlakozások nagy száma rugalmas rendszerintegrációt tesz lehetővé

• A beágyazott memóriablokkok belső adattárolást és pufferelést biztosítanak

• Az újrakonfigurálható logikai struktúra lehetővé teszi a hardverfunkciók tervezési változtatásokkal történő frissítését

• A több I O bank különböző jelszabványokat tesz lehetővé egy eszközön belül

Hátrányok

• A tervezési folyamat speciális fejlesztési eszközöket és konfigurációs munkafolyamatokat igényel

• Az eszköz bonyolultsága megnövelheti a rendszer tervezési idejét a fejlesztés során

• A nagy csomagméret gondos nyomtatott áramköri elrendezést igényel

• Az energiagazdálkodást figyelembe kell venni, ha sok logikai erőforrás aktív

LFSC3GA25E-7F900C Alternatívák

Alkatrészszám	Gyártó	Főbb jellemzők	Használja az esetet/jegyzeteket
LFSC3GA25E-7FFN1020C	Lattice Semiconductor Corporation	FPGA-eszköz az SC családból, amely körülbelül 25 000 logikai elemet, beágyazott memória erőforrásokat és nagyszámú programozható I/O érintkezőt kínál.Finom hangmagasságú BGA-csomagot használ, amely támogatja a sűrű áramköri elrendezéseket és az összetett digitális terveket.	Beágyazott vezérlőrendszerekben, kommunikációs interfészekben és ipari elektronikában használják, ahol programozható hardverre és magas I/O-kapcsolatra van szükség.
LFSC3GA25E-7FFA1020C	Lattice Semiconductor Corporation	Programozható FPGA hasonló logikai erőforrásokkal az LFSC3GA25E sorozatban.Konfigurálható logikai blokkokat, beágyazott memóriát és rugalmas digitális útválasztást biztosít, amely lehetővé teszi a tervezők számára egyedi digitális áramkörök megvalósítását.	Alkalmas digitális jelfeldolgozásra, interfész áthidalásra és programozható hardveres vezérlésre beágyazott elektronikai és kommunikációs rendszerekben.
LFSC3GA25E-6FN900C	Lattice Semiconductor Corporation	FPGA eszköz körülbelül 25 000 logikai elemmel és integrált memóriablokkokkal, amelyeket programozható digitális hardverekhez terveztek.A csomag számos I/O kapcsolatot biztosít, amelyek támogatják a komplex rendszerintegrációt.	Gyakran használják ipari vezérlőrendszerekben, beágyazott számítási platformokon és hálózati berendezésekben, amelyek rugalmas hardverkonfigurációt igényelnek.

A rácsos félvezetőről

A Lattice Semiconductor egy 1983-ban alapított félvezető cég, amelynek központja Hillsboro Oregonban található, az Egyesült Államokban.A cég programozható logikai eszközöket és kapcsolódó technológiákat fejleszt a számítástechnikában, a kommunikációban, az ipari rendszerekben és a fogyasztói elektronikában.Termékcsaládjai közé tartoznak a helyszínen programozható kaputömbök, programozható logikai eszközök és a rugalmas digitális rendszertervezés támogatására tervezett interfész-megoldások.A rácsos eszközöket széles körben használják beágyazott rendszerekben, ahol programozható hardverfunkciók segítik az adatfeldolgozást, a vezérlési logikát és a jelek irányítását kompakt elektronikus platformokon belül.

Következtetés

Az LFSC3GA25E-7F900C FPGA programozható logikát, beágyazott memóriát és rugalmas bemeneti kimeneti csatlakozásokat kombinál egyetlen eszközön belül.Az architektúra megértésével láthatja, hogyan szerveződnek a digitális logikai funkciók, és hogyan terjednek a jelek a programozható szöveten.Az olyan szolgáltatások, mint a konfigurálható logikai elemek, az útválasztási hálózatok és az órakezelési blokkok lehetővé teszik, hogy az eszköz számos rendszertervet támogasson.Felépítése alkalmassá teszi adatfeldolgozásra, vezérlési logikára és kommunikációs hardverre.Ha megvizsgálja a diagramokat és a specifikációkat, tisztább képet kap arról, hogy a programozható hardver hogyan támogatja az adaptálható elektronikus rendszereket.
