Az OP07 operatív erősítő megértése

Az OP07 operatív erősítő precíziós komponensként áll ki, amelynek célja az analóg jelfeldolgozás kivételes pontosságának elérése.Alacsony eltolású feszültségével és nagy nyereségével az OP07 szükséges aprólékos pontosságot igénylő alkalmazásokban, például orvosi diagnosztikát, műszereket és adatgyűjtési rendszereket.Ez a cikk az OP07 legfontosabb jellemzőibe, a PIN -konfigurációba, az alkalmazásokba és az optimális használatra való gyakorlati tippekbe kerül, és átfogó útmutatót kínál a fejlett elektronikus tervek képességeinek kiaknázásához.Fedezze fel, hogy az OP07 hogyan javítja a rendszer megbízhatóságát, és fedezze fel annak szerepét az innováció határainak megnyomásában az elektronikus rendszerekben.

Katalógus

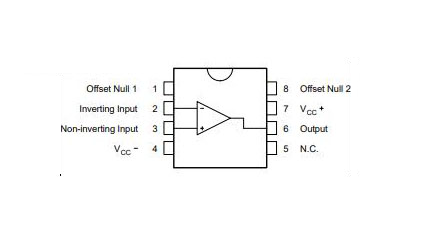

Tűkonfiguráció

CAD modell

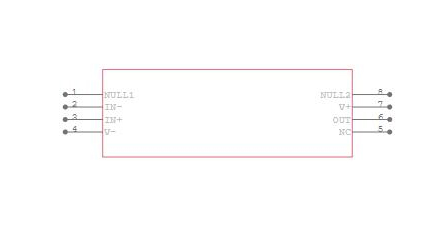

Szimbolikus ábrázolás

Lábnyom

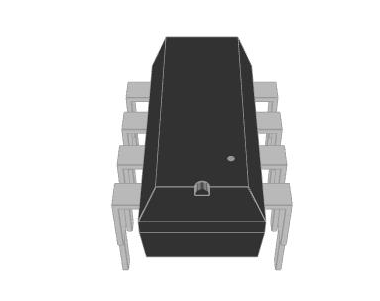

3D -s modell

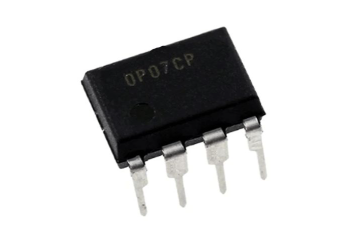

Az OP07 áttekintése

A OP07 Az operatív erősítő kivételes pontosságáról ismert.Rendkívül alacsony maximális eltolási feszültséggel büszkélkedhet, ami hatékonyan csökkenti a feszültségjel -feldolgozási hibákat.Ez az erősítő bemeneti árama, akár 1,8NA -ig mérve, stabilitást biztosít és javítja az áramkörök pontosságát, különös tekintettel az érzékeny mérési forgatókönyvekre.A 400 V/mV nagy nyeresége megkönnyíti a kis bemeneti jelek pontos amplifikációját, miközben megőrzi integritását.Ezek az attribútumok együttesen ideálissá teszik az OP07 -et, ahol az interferenciát gondosan csökkenteni kell.

A gyakorlati forgatókönyvekben az OP07-et gyakran alkalmazzák a precíziós műszerek kontextusában, például az orvosi diagnosztikában.Itt a jel értelmezésének pontossága jelentősen befolyásolhatja az eredményeket.Vegyük például az elektrokardiogram (EKG) eszközöket;A minimális eltolási feszültség alapvető fontosságú a szív aktivitásának pontosan ábrázolásához.Még akkor is, ha gyenge biológiai jelekkel szembesül, az OP07 alacsony bemeneti torzítási árama biztosítja az erősítő megbízhatóságát és hűségét.Az Ön visszajelzése rávilágít az OP07 hatékonyságára a kalibráló berendezésekben.Megbízhatósága biztosítja a teljesítmény konzisztenciáját, hangsúlyozva annak jelentőségét a nagy pontosságot igénylő feladatokban.

Jellemzők

Jellemző	Leírás
Alacsony bemeneti eltolás feszültség	Az OP07E maximális bemeneti eltolási feszültsége 75 µV
Bemeneti feszültségtartomány	± 14 V
Tápfeszültség -tartomány	± 3 V - ± 18 V
Magas CMRR	Az OP07E általános üzemmód -elutasítási aránya (CMRR) 106 dB
Nagy bemeneti impedancia	Nagy bemeneti impedanciát biztosít a jobb teljesítmény érdekében
Alacsony zajszintű működés	Működés közben biztosítja a minimális zaj -interferenciát

Alkalmazások

Az OP07 operatív erősítő sokoldalú komponensként működik, amely mélyen beágyazódik a modern technológia különböző területein.A vezeték nélküli alapállomásokban működő funkciója érdemes figyelmet fordítani, mivel elősegíti a jelfeldolgozás optimalizálását, ami fokozott kommunikációs hatékonyságot eredményez.Az optikai hálózatokon belüli alkalmazás esetén az erősítő pontos jelerősítést biztosít, amely nélkülözhetetlen az integritás fenntartásához a kiterjesztett távolságokon.

Érzékelő rendszerek

Az érzékelővezérlő rendszerekben az OP07 nagy szerepet játszik az érzékelők, például az RTD -k és a hőelemek által kibocsátott finom jelek amplifikálásával.Ezek az érzékelők kulcsfontosságúak a pontos hőmérsékleti mérési és vezérlési folyamatokhoz.Az érzékeny környezetben gyakran telepítve ezek az érzékelők nagymértékben támaszkodnak az erősítő képességére, hogy pontos kimeneteket állítsanak elő, ezáltal csökkentve a rendszer leolvasása során bekövetkező hibákat.Az OP07 alacsony ofszet -feszültsége jelentősen elősegíti az ipari forgatókönyvekben alkalmazott törzsmérő hidak funkcionalitását azáltal, hogy megbízható adatolvasásokat kínál még ingadozó körülmények között is.

Műszerezés és mérési javítások

A műszerezés során az OP07 figyelemre méltó pontossággal megkönnyíti a sönti áramméréseket.Nagy pontosságot kínálva az alacsony zajjellemzők mellett, lehetővé teszi az elektromos áramok aprólékos megfigyelését, ami javítja a rendszer diagnosztikáját és az operatív hatékonyságot.A nagy pontosságú szűrőkbe történő integrációja hatékonyan felszámolja a jelzajt, ezáltal gazdagítva az alkalmazások spektrumán összegyűjtött adatok minőségét.

Ekvivalensek

• LM339

• LM4558

• UA741

• TL081

• RC4558

• NJM4560

Az OP07 hatékony felhasználása

Az OP07 tényleges működésének navigálásához az áramellátást 22 voltos biztonságos határon belül kell tartani a lehetséges károk elkerülése érdekében.Az egy vagy a kettős teljesítmény konfigurációk közötti döntésnek tükröznie kell a konkrét működési igényeket, mivel ez a választás az erősítő teljesítményének révén rezonálhat a különféle forgatókönyvek között.Lehet, hogy a kettős tápegységeket részesítik előnyben a dinamikusabb jelek kezelésére, gazdagítva az OP07 alkalmazkodóképességét a különféle áramköri tervekben.

A fordítás és a nem invertáló inputok közötti eltérés kezelése szerepet játszik a mérési pontosság fenntartásában.Az OP07 funkciók bemeneti offset -csapok, amelyeket külső áramkörök kiegészítenek, hogy javítsák meg ezeket az egyensúlyhiányokat.Gyakran alkalmazhat változó ellenállást a bemeneti eltolás feszültségének finomhangolására, a feszültségbeállítások pontosságát elérve, leginkább nagy pontosságú feladatokban, például analóg jelfeldolgozásban.Az optimális eltolási beállításokat gyakran a kalibrációs hatékonyság értékelésére szolgáló mérési tesztekkel kell kiszámítani.

Az OP07 -be beépítve egy olyan kialakítás, amely a kimeneti feszültséget egy 12 V -os kupakra korlátozza, elősegíti a következetes és megbízható funkciót.Ez a belső korlátozás előnyös célokat szolgál a forgatókönyvekben, ahol a kimeneti stabilitást kívánják.Például felhasználhatja ezt a tulajdonságot az érzékelő interfészben, ahol a stabilitás fenntartása nemcsak a kapcsolódó eszközöket biztosítja, hanem megerősíti az egész rendszer megbízhatóságát.

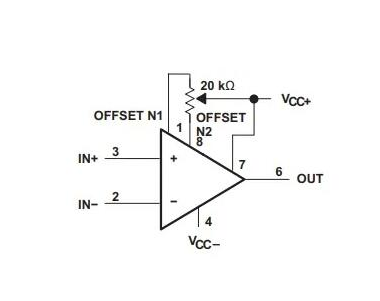

OP07 áramkör

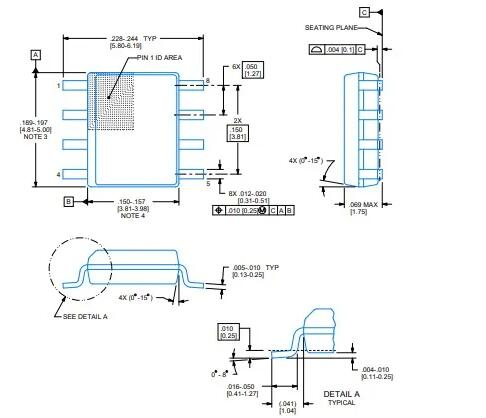

Csomag
