Átfogó útmutató a PCF8575 I/O Expanderhez

A Texas Instruments pontossággal készített PCF8575 adaptálható 16 bites I2C I/O kibővítővé válik, amely megszakító képességekkel van felszerelve.Ez a cikk átfogóan megvizsgálja annak jellemzőit, PIN -konfigurációját és műszaki vázlatait, valamint a sokféle alkalmazást.Ha a mikrovezérlők bemeneti/kimeneti portjainak meghosszabbítására használják, a PCF8575 hatékonyan navigálja a komplex rendszerek igényeit.Rugalmassága ragyog a zökkenőmentes integrációt igénylő és csökkentett áramköri bonyolultsághoz szükséges beállításokban.A gyakorlati tapasztalatok azt mutatják, hogy a PCF8575 alkalmazása nagymértékben egyszerűsítheti a rendszertervezést, és költségvetés-barát megközelítést mutat be a számítástechnikai képességek javításához.

Katalógus

A PCF8575 áttekintése

A PCF8575 Sokoldalú távirányító I/O expanderként szolgál, lehetővé téve a mikrovezérlők közötti zökkenőmentes kommunikációt az I2C protokollon keresztül.Az SCL (soros óravonal) és az SDA (soros adatsor) felhasználásával az adatátvitelhez egyszerűsíti az áramkör kialakítását azáltal, hogy lehetővé teszi a magas áramú meghajtó kimeneteket, például a LED-eket, anélkül, hogy további adatközpontú jeleket igényelne.Az inicializálás után az összes I/O csap nagy állapotba kerül, aktiválva a VCC -hez kapcsolódó belső áramforrást.Ez a szolgáltatás nemcsak egyszerűsíti a műveleteket, hanem minimalizálja a kiegészítő alkatrészek szükségességét is, így a PCF8575 értékes eszköz a különféle elektronikus alkalmazásokhoz.

A PCF8575 egyik kiemelkedő tulajdonsága a támogatása mind a 3.3 V, mind az 5 V rendszerek számára, amelyeket egy integrált szintű konverterrel érnek el.Ez kibővíti kompatibilitását a különféle mikrovezérlő architektúrákkal, nagyobb rugalmasságot és szabadságot kínálva a rendszertervezésben.Az a képesség, hogy a különböző feszültségszabványokon át dolgozzon, kiküszöböli a többkomponensű rendszerek közös kihívását, lehetővé téve a kreatív megvalósításokra összpontosítást anélkül, hogy a feszültség összeegyeztethetetlensége miatt aggódnának.

A PCF8575 egyik fő szempontja a konfigurálható I2C interfész, amely javítja a kapcsolat és az eszköz címezhetőségét a komplex beállításokban.A forrasztó jumpereknél beállíthatja az I2C címet a 0x20 -os alapból, lehetővé téve a hatékony kommunikációt több eszközön.Ez az alkalmazkodóképesség hasznos a bonyolult rendszerek konfliktusok kezelésének elkerülésére, amelyet az Ön által gyakran hangsúlyoz.Ezenkívül a készüléket VDD -n vagy VCC -n keresztül lehet táplálni, különféle logikai szintű követelmények kielégítésével.Ez a rugalmasság egyszerűsíti az integrációt a 3,3 V vagy 5 V -os rendszerekkel működő rendszerekkel, biztosítva a stabilitást és a megbízhatóságot a különféle alkalmazásokban.

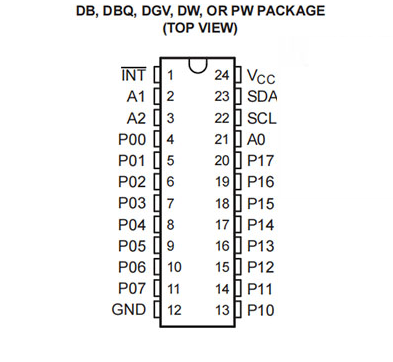

Tűkonfiguráció

Csap			Beír	LEÍRÁS
NÉV	DB, DBQ, DGV, DW és PW	Rge
A0	21	18	én	0. címbemenet. Csatlakozzon közvetlenül a V -hezCC vagy föld. Pull-up ellenállásokra nincs szükség.
A1	2	23	én	Címbemenet 1. Csatlakozzon közvetlenül a V -hezCC vagy föld. Pull-up ellenállásokra nincs szükség.
A2	3	24	én	2. címbemenet. Csatlakozzon közvetlenül a V -hezCC vagy föld. Pull-up ellenállásokra nincs szükség.
Intert	1	22	O	Megszakítja a kimenetet.Csatlakozzon a V -hezCC egy pull-upon keresztül ellenállás.
P00	4	1	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P01	5	2	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P02	6	3	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P03	7	4	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P04	8	5	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P05	9	6	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P06	10	7	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P07	11	8	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
GND	12	9	- -	Föld
P10	13	10	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P11	14	11	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P12	15	12	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P13	16	13	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P14	17	14	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P15	18	15	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P16	19	16	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
P17	20	17	I/O	P-port bemeneti/kimenet.Push-Pull tervezési szerkezet.
SCL	22	19	én	Soros óravonal.Csatlakozzon a V -hezCC egy pull-upon keresztül ellenállás.
SDA	23	20	I/O	Soros adatsor.Csatlakozzon a V -hezCC egy pull-upon keresztül ellenállás.
VCC	24	21	- -	Tápfeszültség

CAD részletek

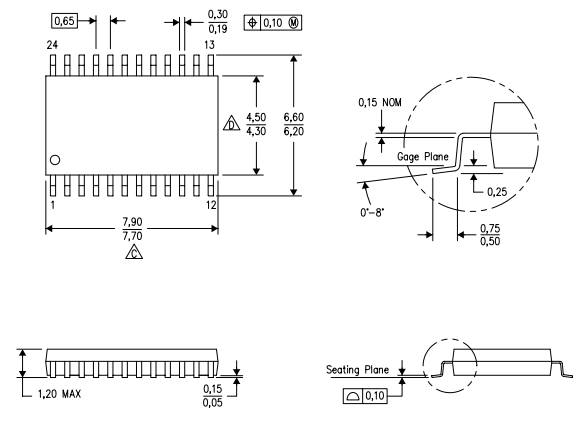

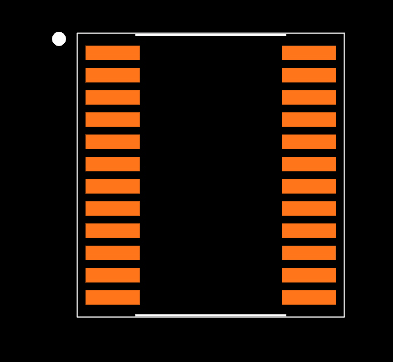

Lábnyom

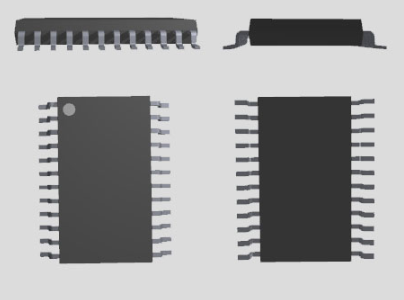

3D -s reprezentáció

Jellemzők

Jellemző	Leírás
Alacsony készenléti áramú fogyasztás	10 µa max
I²c-párhuzamos-port-expander	Lehetővé teszi az I/O csapok könnyű kiterjesztését az I²C interfészen keresztül.
Nyílt csatornás megszakítás kimenete	Engedélyezi a külső megszakítás generációját Mikrovezérlők.
Mikrovezérlő kompatibilitása	Kompatibilis a legtöbb mikrovezérlővel.
I²C buszsebesség	400 kHz gyors I²C busz.
Címzés	Három hardvercím csapdával címezhető, lehetővé téve nyolc eszközre.
Reteszelt kimenetek	Nagyáramú meghajtó képesség a LED-ek közvetlen vezetésére.
Aktuális forrás	Áramot nyújt a VCC -nek a magas szintű vezetéshez a kimenet.
Reteszelő teljesítmény	Meghaladja a 100 mA -t Jesd 78, II. Osztály.
Működő feszültség	2,5 - 5,5 V DC.
Működő áram	100 mA (max).
I²C cím	Alapértelmezett cím: 0x20, módosítható az A1 és A2 forrasztás útján Kiválasztó párnák.
Címezhető csapok	16 Egyénileg címezhető csapok.
Tűkonfiguráció	Minden egyes tűk konfigurálhatók bemenetként vagy kimenetként;Támogatja a bemenetet Változtassa meg a megszakítást.
Arduino könyvtár	Kompatibilis az Arduino könyvtárral: PCF8575.
Alkalmazás	Alkalmas Arduino Uno R3 és más MCU -k számára A relék, hangjelzők, gombok és LED -ek vezérlése.
ESD védelem	Megfelel a JESD 22: 2000-V emberi test modellnek (A114-A), 200-V gépi modell (A115-A), 1000 V-os töltésű eszköz (C101).

Műszaki előírás

Ez a táblázat egyértelmű és tömör ábrázolást nyújt A texasi eszközök műszaki előírásai és attribútumai PCF8575PW-

Beír	Paraméter
Életciklus állapota	Aktív (utoljára frissítve: 5 nappal ezelőtt)
Gyári átfutási idő	6 hét
Szerkesztési típus	Felszíni
Csomag / tok	24-TSSOP (0,173, 4,40 mm szélesség)
Felszíni	IGEN
Pins száma	24
Súly	89.499445mg
I/OS száma	16
Üzemi hőmérséklet	-40 ° C ~ 85 ° C
Csomagolás	Cső
JESD-609 kód	e4
PBFree kód	Igen
Alkatrész állapota	Aktív
Nedvességérzékenységi szint (MSL)	1 (Korlátlan)
A végződések száma	24
ECCN kód	EAR99
Végfelvétel	Nikkel/palládium/arany (Ni/Pd/Au)
HTS kód	8542.39.00.01
Feszültség - ellátás	4,5 V ~ 5,5 V
Végső helyzet	KETTŐS
Végső forma	SIRÁLYSZÁRNY
Csúcshőmérséklet (° C)	260
Tápfeszültség	3.3 V -os
Lendület	0,65 mm
Alapvető cikk száma	PCF8575
PIN -kód	24
Kimenetek száma	16
Kimeneti típus	Ellenütemű
Üzemeltetési tápfeszültség	5,5 V -os
Energiaellátás	3/5v
Felület	I2c, smbus
Portok száma	2
Bitek száma	16
Óra frekvencia	400 kHz
Ellátási árammax	0,2 mA
Megszakítás kimenetet	Igen
Áram - Kimeneti forrás/mosogató	10MA / 25MA
Jellemzők	Filó
Magasság	1,2 mm
Hossz	7,8 mm
Szélesség	4,4 mm
Vastagság	1 mm
Sugárkeményítés	Nem
Rohs állapot	ROHS3 kompatibilis
Ólommentes	Ólommentes

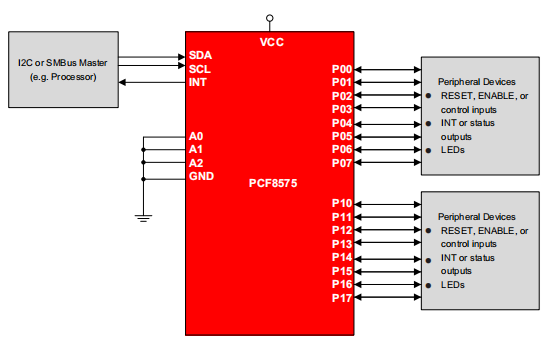

Vázlatos ábrázolás

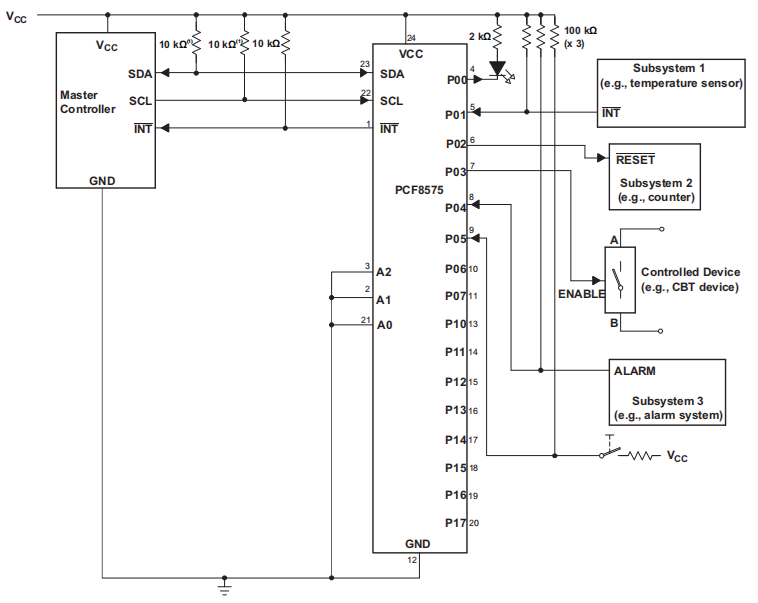

Alkalmazási áramkör

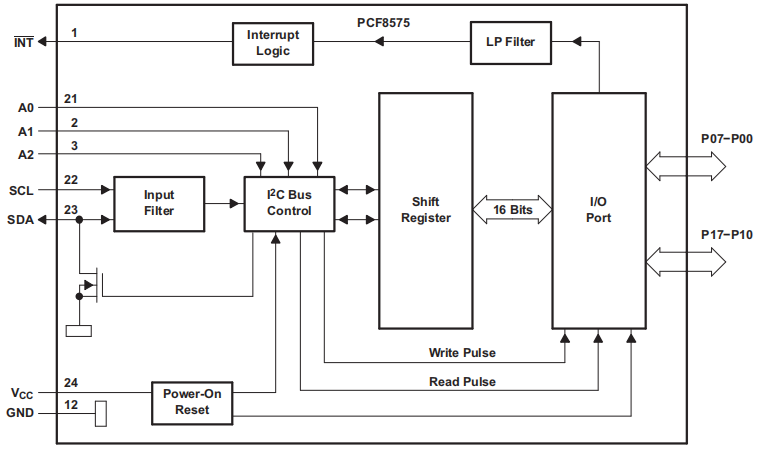

Logikai diagram

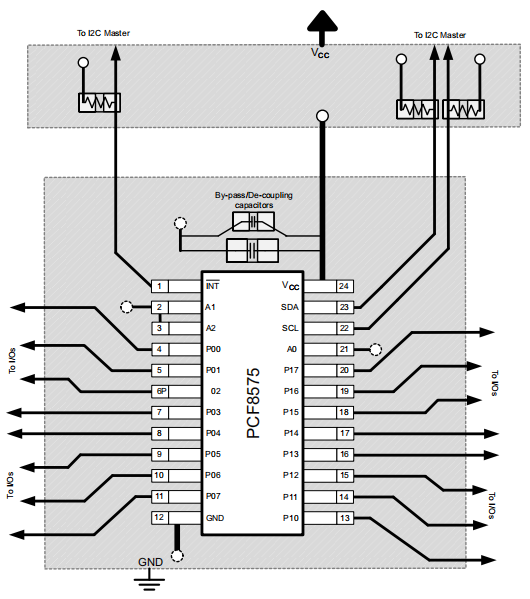

Elrendezés illusztráció

A PCF8575 változatos felhasználása

A PCF8575, a sokoldalú I/O kiterjesztő, jelentősen befolyásolja a különféle technológiai arénákat.Különböző alkalmazásai a telekommunikáció, a személyi számítástechnika és az azon túl is kiterjednek, bemutatva kompetenciáját a több perifériás kapcsolatok hatékony kezelésében.

Távközlési berendezés

A telekommunikációs ágazatban a PCF8575 javítja a berendezéseket, például a szűrőegységeket a GPIO képességek kibővítésével, lehetővé téve a pontosabb ellenőrzést és a pontosságot a bonyolult jelfeldolgozási környezetben.Alkalmazkodóképessége megbízható partnerként szolgál a rendszerek finomítására, a stabil kapcsolat és a pontos jelkezelés biztosítása érdekében.

Szerver infrastruktúra

Ez az összetevő megkönnyíti a kiszolgálóinfrastruktúrák korszerűsített műveleteit, adaptálható kapcsolatokat kínálva, amelyek aktívak a nagy igényű beállításokhoz.Ez lehetővé teszi a szélességet, hogy rugalmassággal és méretezhetőséggel optimalizálja a szerver mintákat, és minimális hardvermódosításokkal alkalmazza a fejlődő igényeket.

Hálózatépítési útválasztók

A PCF8575 támogató szerepet játszik a hálózati útválasztókban az eszközök programozásának és a csatlakoztathatóságának bővítésével.A robusztusságra és az alkalmazkodóképességre összpontosító útválasztók fejlesztésének elősegítésével elősegíti a kifinomult megoldások létrehozását, amelyek hatékonyan kezelik a növekvő adatforgalmat.

Személyes számítástechnikai eszközök

A személyi számítástechnika világában ez az I/O Expander rugalmasságot kínál a perifériák és fejlesztések innovációjához anélkül, hogy a rendszer architektúra korlátai túlzottan korlátoznák.Ösztönzi a kreativitást a hardver kialakításában, és a hozzáférhető technológiákat hatékonyan hatékonyan forgalmazza.

Fogyasztói elektronika

A gyors ütemű fogyasztói elektronikai piacon a PCF8575 az eszköz jellemzőit a fő átalakítások terhe nélkül bővíti.Ez a képesség lehetővé teszi a vállalatok számára, hogy a legmodernebb funkciókat bevezetjék a kompakt mintákban, segítve a verseny jelenlétének fenntartását a folyamatosan fejlődő iparban.

Ipari automatizálási rendszerek

A PCF8575 fontos szerepet játszik az ipari automatizálásban, megkönnyítve a kivételes folyamatvezérlést és a megfigyelést.A veszélyes összeköttetést kínálva támogatja a kifinomult műveletek kezelését, javítja a hatékonyságot és csökkenti az állásidőt a gyártási környezetben.

Korlátozott GPIO opciókkal rendelkező eszközök

A szűkös GPIO rendelkezésre állása által korlátozott eszközök esetében a PCF8575 forradalmian új megoldást mutat be a portok kibővítésével, lehetővé téve a perifériás eszközökkel való javítást.Ez a rugalmasság biztosítja a kreatív szobáját, hogy olyan innovatív megoldásokat dolgozzon ki, amelyek testreszabnak a felhasználói igényekhez.
