Miniatűr áramköri megszakító (MCB): Működési elv, típusok, besorolások és kiválasztási útmutató

Ez a cikk segít megérteni, mi az a miniatűr megszakító (MCB), és hogyan védi meg az elektromos áramkört a túlterheléstől és a rövidzárlattól.Megismerheti a főbb részeit, működését, és miért szakítja meg az áramellátást hiba esetén.Ezenkívül elmagyarázza a kioldási görbék típusait, a póluskonfigurációkat és a megszakítási kapacitásokat.Végül látni fogja a gyakori alkalmazásokat, és azt, hogyan kell kiválasztani a megfelelő MCB-t egy áramkörhöz.

Katalógus

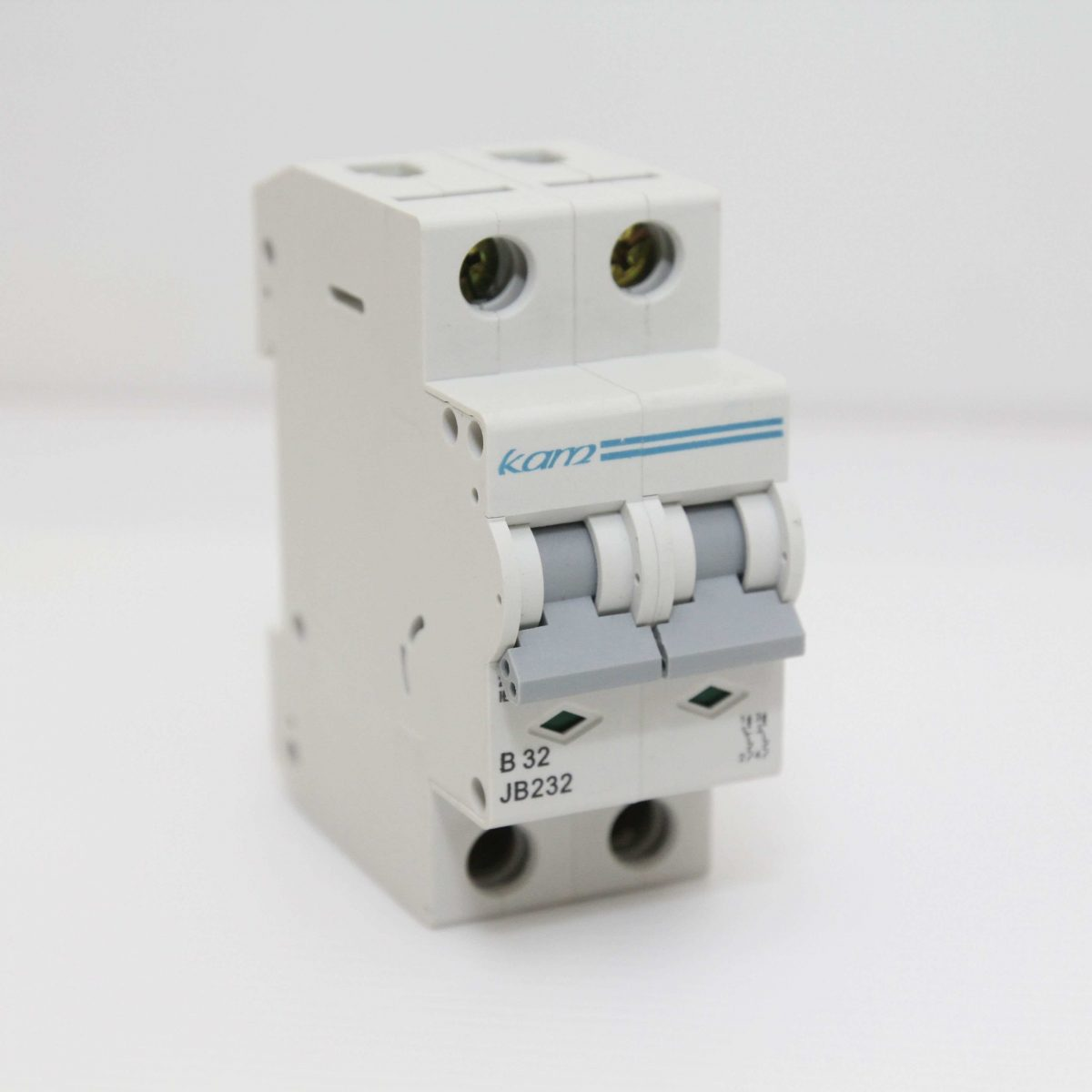

1. ábra Miniatűr áramkör-megszakító (MCB)

Mi az a miniatűr áramkör-megszakító?

A miniatűr megszakító (MCB) egy automatikus elektromos védelmi eszköz, amelyet az áramkör túlzott áramának leállítására használnak.Fő célja a vezetékek és a csatlakoztatott berendezések védelme a túlterhelés vagy rövidzárlat által okozott károktól.Ha rendellenes áram jelenik meg, az MCB megszakítja a tápellátást, hogy a telepítés biztonságos legyen.A biztosítékkal ellentétben a hiba elhárítása után visszaállítható és újra használható.Ennek az újrafelhasználható védelemnek köszönhetően az MCB-ket széles körben használják otthonokban, épületekben és kis elektromos panelekben.

Miniatűr megszakító építése

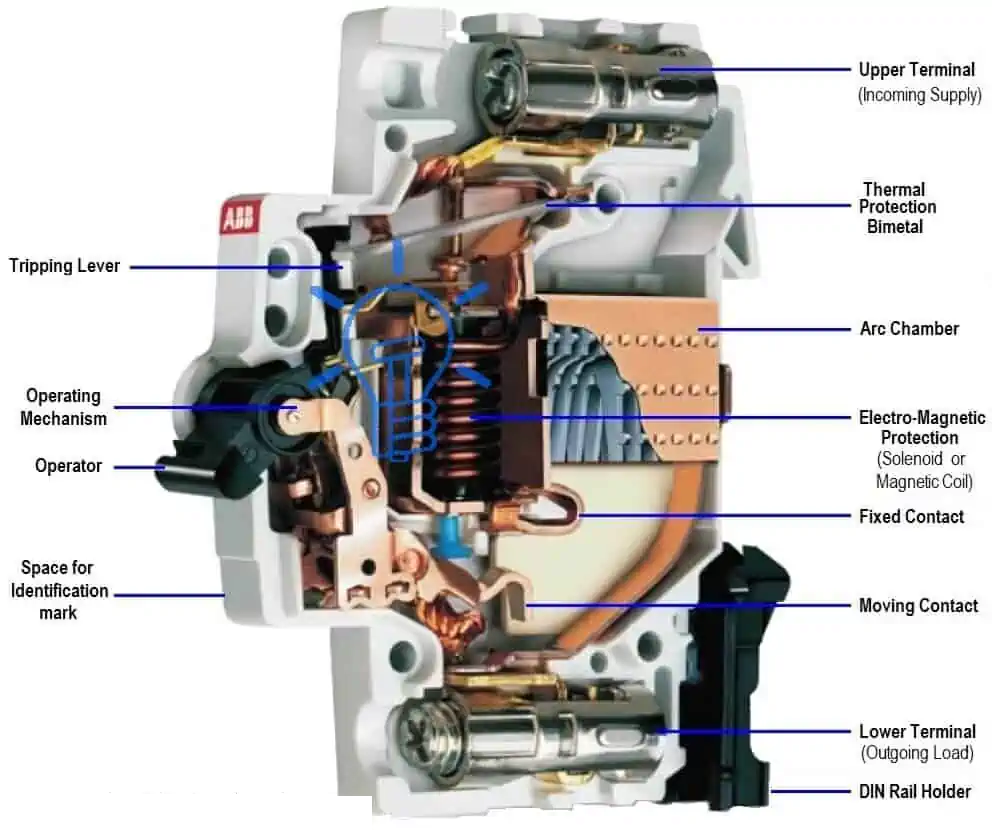

2. ábra Miniatűr megszakító belső részei

• Felső terminál (bejövő táp)

A felső kapocs az áramforrást a megszakítóhoz köti.Biztonságos elektromos belépési pontot biztosít a bejövő vezető számára.Ez a csatlakozó biztosítja a stabil áramátvitelt a belső érintkezőkbe.

• Alsó terminál (kimenő terhelés)

Az alsó kapocs köti össze a megszakítót a védett áramkörrel.Az áram a megszakítóból ezen a ponton keresztül folyik ki a terhelés felé.Megőrzi a vezetékek csatlakozását szorosan és megbízhatóan.

• Hővédelem Bimetál

A bimetál szalag érzékeli a túláram okozta hőt.A hőmérséklet emelkedésekor meghajlik, és felkészíti a mechanizmust az áramellátás leválasztására.Ez a rész hőmérséklet alapú biztonsági elemként működik.

• Elektromágneses tekercs (mágneses védelem)

A mágnestekercs azonnal reagál a nagyon magas áramszintekre.Mágneses erőt hoz létre, amely aktiválja a kioldó mechanizmust.Ez biztosítja a gyors reakciót súlyos hibák esetén.

• Rögzített kapcsolat

A rögzített érintkező a megszakító belsejében lévő álló vezetőpont.A helyén marad, amíg a mozgó érintkező kinyílik vagy záródik vele szemben.Az elektromos áram általában ezen az érintkezőpáron halad át.

• Névjegy mozgatása

A mozgó érintkező fizikailag nyitja és zárja az áramkört.A megszakító működése közben elválik a rögzített érintkezőtől.Ez a művelet biztonságosan megszakítja az elektromos áramlást.

• Ívkamra (íves csúszda)

Az ívkamra fémlemezeket tartalmaz, amelyek osztják és hűtik az elektromos ívet.Csökkenti a hőt és megakadályozza a megszakító belsejében lévő sérüléseket.Ez védi a készüléket és a közeli vezetékeket.

• Működési mechanizmus

A működési mechanizmus összekapcsolja a belső kioldórendszert a fogantyúval.Az érintkezők nyitását és zárását szabályozza.Ezenkívül rögzíti a megszakítót BE vagy KI állásban.

• Kioldó kar

A kioldókar átadja a mozgást a védőelemekről az érintkezőkre.Aktiválásakor kioldja a reteszrendszert.Ez lehetővé teszi az automatikus leválasztást.

• Kezelő (váltókar)

A fogantyú lehetővé teszi a megszakító kézi kapcsolását.Biztonságosan be- és kikapcsolhatja az áramkört.A megszakító állapotát is mutatja.

• DIN síntartó

A tartó lehetővé teszi az egyszerű rögzítést az elosztótáblák belsejébe.A megszakítót szabványos sínre rögzíti.Ez leegyszerűsíti a telepítést és a cserét.

Az MCB működési elve

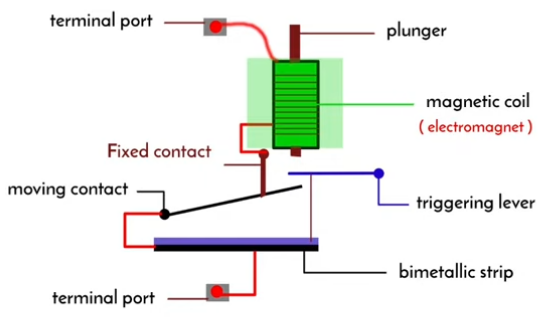

3. ábra: MCB munkamechanizmus diagram

Ha normál áram folyik, az elektromos áram megszakítás nélkül halad át az érintkezőkön.Túlterheléskor az érzékelőelemben hő halmozódik fel, és rövid késleltetés után beindítja a kioldó mechanizmust.A retesz kiold, és az érintkezők szétválnak, leválasztva az áramkört.Rövidzárlat esetén az erős mágneses erő azonnal aktiválja a mechanizmust.Az érintkezők gyorsan kinyílnak, és elektromos ív jelenik meg közöttük.Az ív belép az ívkamrába, ahol felhasad, és addig hűl, amíg el nem tűnik.A hiba megszüntetése után a megszakító visszaállítható és az áramkör visszaállítható.

Az MCB típusai a Trip Curve alapján

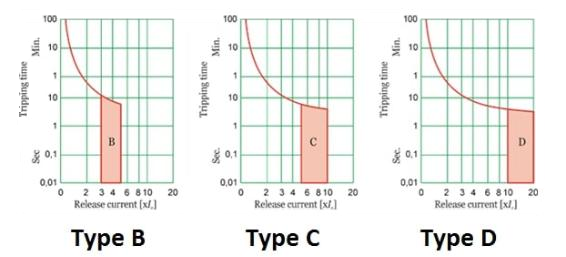

4. ábra: MCB kioldási görbe típusok (B, C, D)

B típusú MCB

A B típusú MCB-t alacsony túlfeszültségű áramkörökhöz tervezték.Kiold, ha az áram eléri a névleges érték három-ötszörösét.Ez alkalmassá teszi világításra és háztartási vezetékezésre.A kisméretű készülékek és az ellenállásos terhelések megbízhatóan működnek ezzel a védelemmel.A megszakító gyorsan lekapcsol, hogy megvédje a kábeleket a túlmelegedéstől.Általában lakossági elektromos panelekben használják.

C típusú MCB

A C típusú MCB mérsékelt indítóáramú berendezésekhez való.A névleges áram nagyjából öt-tízszeresével működik.Ez lehetővé teszi az olyan eszközök, mint a ventilátorok és a kis motorok normál indítását.Kiegyensúlyozza a védelmet és az átmeneti túlfeszültségek toleranciáját.Sok kereskedelmi épület használja ezt a megszakítót.Ez a leggyakoribb választás általános célú áramkörökhöz.

D típusú MCB

A D típusú MCB nagy bekapcsolási áramterheléshez készült.Csak akkor kapcsol ki, ha az áram eléri a névleges érték tíz-húszszorosát.A nehéz motorok és transzformátorok megfelelő indításához szükség van erre a késleltetésre.A megszakító elkerüli a zavaró kioldást az áramellátás során.Az ipari gépek gyakran használják ezt a kategóriát.Védi az áramköröket, miközben támogatja a nagy indítási áramokat.

Az MCB típusai a pólusok száma alapján

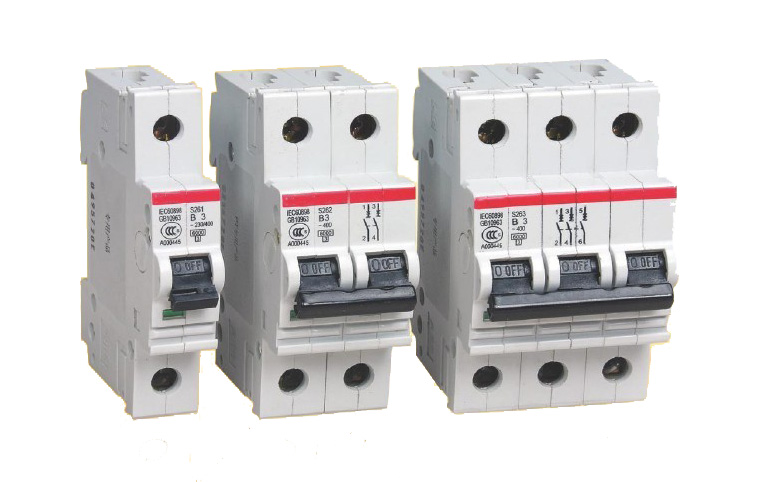

5. ábra: MCB pólus konfigurációk

Az MCB-k aszerint is változnak, hogy hány vezetéket kapcsolnak le.A pólus típusa az áramkör táprendszerétől függ.

Egypólusú (SP)

Az egypólusú MCB egy feszültség alatt álló vezetőt véd az egyfázisú áramkörben.Hiba esetén csak a fázisvezetéket választja le.Ezt a konfigurációt általában világítási áramkörökhöz használják.A lakossági elosztótáblák széles körben használnak SP megszakítókat.Kompakt és egyszerűen telepíthető.A semleges ebben a beállításban közvetlenül csatlakozik.

Kétpólusú (DP)

A kétpólusú MCB leválasztja a fázis- és nullavezetőket.Ez biztosítja az áramkör teljes leválasztását.Javítja a biztonságot a karbantartás és a hibaelhárítás során.A készülékek, például a vízmelegítők gyakran használják ezt a konfigurációt.Az ellátás teljesen elválik a terheléstől.Gyakori az egyfázisú berendezések védelmében.

Hárompólusú (TP)

A hárompólusú MCB három feszültség alatt álló vezetéket véd egy háromfázisú rendszerben.Hiba esetén minden fázis egyidejűleg lekapcsol.Ezzel elkerülhető a berendezés fáziskiegyensúlyozatlansága.Az ipari motorok és gépek általában ezt az elrendezést használják.Egyenletes szigetelést biztosít a tápvezetékeken.A háromfázisú panelek TP megszakítókra támaszkodnak a kiegyensúlyozott védelem érdekében.

Az MCB típusai a megszakítási kapacitás alapján

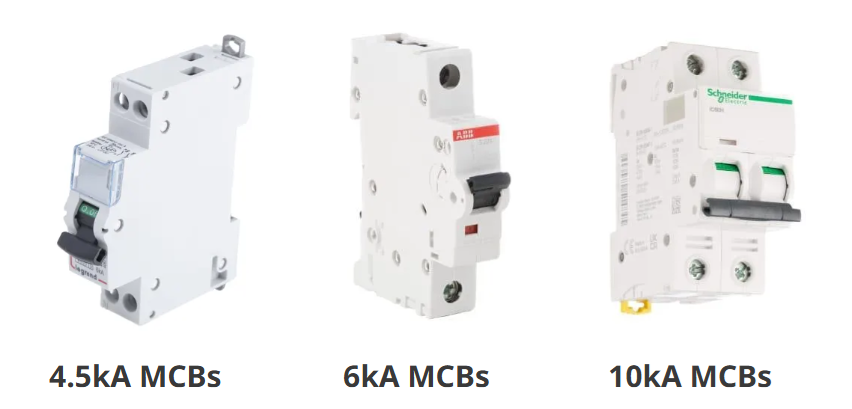

6. ábra: MCB megszakítási kapacitás besorolások

Az MCB-ket az általuk megszakítható maximális hibaáram szerint osztályozzák.Ez a beépítési pont elektromos betáplálásának erősségétől függ.

4,5 kA MCB

A 4,5 kA-es MCB egy miniatűr megszakító 4,5 kiloamper rövidzárlati megszakító kapacitással.Alacsonyabb hibaszintű helyekre tervezték, ahol a rendelkezésre álló rövidzárlati áram viszonylag kicsi.Ez jellemzően olyan kis teljesítményű elosztópontokhoz illeszkedik, amelyek hosszabb tápkábelekkel rendelkeznek, amelyek csökkentik a hibaáramot.Ezekben a hálózatokban egy 4,5 kA-es megszakítóképességű MCB a névleges határértékén belül biztonságosan meg tudja szakítani a hibákat.Gyakori az alapvető fogyasztói egységekben, ahol az upstream forrás nem túl „merev”.A lényeg az, hogy a 4,5 kA megfelel a gyengébb, korlátozott rövidzárlati áramú hálózatoknak.

6 kA MCB

A 6kA-es MCB egy miniatűr megszakító, amely akár 6 kiloamperes hibaáramot is megszakíthat.Ott használatos, ahol az áramellátás mérsékelt rövidzárlatot tud biztosítani az elosztótáblán.Ez gyakran magában foglalja a tipikus lakossági és kiskereskedelmi hálózatokat, amelyeket közeli transzformátorok táplálnak.A 4,5 kA-es eszközökkel összehasonlítva a 6 kA-es megszakítóképességű MCB nagyobb hibatűrést biztosít erősebb tápegységeknél.Segít abban, hogy a megszakító károsodás nélkül meg tudja szüntetni a nagyobb lehetséges rövidzárlati áramot.Sok épületben a 6kA széles körben használt megszakítóképességi osztály.

10 kA MCB

A 10 kA-es MCB egy miniatűr megszakító, amely akár 10 kiloamper rövidzárlati áramot is biztonságosan megszakíthat.Magas hibaszintű pontokhoz készült, ahol a tápforrás erős és az impedancia alacsony.Ide tartoznak a transzformátorokhoz közelebb eső panelek, nagyobb kereskedelmi kapcsolótáblák és számos ipari elosztó rész.A 10 kA-es megszakítóképességű MCB nagyobb ellenállást biztosít súlyos rövidzárlati körülmények esetén.Csökkenti a megszakító meghibásodásának kockázatát, ha a várható hibaáram magas.Röviden: 10 kA-t választanak erősebb hálózatokhoz, nagyobb rendelkezésre álló rövidzárlati árammal.

MCB minősítések és specifikációk

Paraméter	Specifikáció
Névleges áram (be)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Értékelt üzemi feszültség (Ue)	230/400V AC
Értékelt frekvencia	50/60 Hz
Száma pólusok	1P, 1P+N, 2P, 3P, 3P+N (4P)
Utazási görbe osztályban	B, C, D (néha K, Z)
Értékelt rövidzárlati megszakító képesség	4,5 kA, 6 kA, 10 kA (kA jelölés)
Standard / megfelelőségi jelölés	IEC 60898-1 (vagy IEC 60947-2)
Névleges szigetelés feszültség (Ui)	pl 500V
Névleges impulzus feszültségállóság (Uimp)	például 4 kV, 6kV
Energia korlátozó osztály	3. osztály (ha megjelölve)
Terminál vezető mérettartomány	pl.: 1–25 mm² (modellenként változó)
Terminál meghúzási nyomaték	például 2,0 N·m (modellenként változó)
Mechanikus kitartás	pl. 10 000–20 000 művelet (ha van)
Elektromos kitartás	például 4000 műveletek (ha van)
foka védelem (IP)	IP20 (tipikus házakban lévő készülékekhez)

Az MCB és a biztosíték összehasonlítása

Mind az MCB-k, mind a biztosítékok védik az áramköröket a túláram ellen, de működésükben és hiba utáni kezelésükben eltérőek.Az alábbi táblázat összehasonlítja funkcionális viselkedésüket.

Paraméter	MCB	Biztosíték
Utazás után akció	Visszaállítható	Kell lennie lecserélték
Hiba jelzés	Világos ON/OFF/TRIP pozíció	Gyakran nem egyértelmű hacsak nincs kiégett jelzőfény
Váltás funkciót	Használható kapcsolóként	Nem szánták váltáshoz
Újrahasználat után hiba	Újrafelhasználható visszaállítás után	Egyszer használatos elem
Válasz következetesség	Meghatározott utazás görbe viselkedés	attól függ biztosíték típusa és állapota
Túlterhelés védelmet	Beépített túlterhelés leválasztása	Igen, de a biztosíték jellemzőitől függ
Rövidzárlat megszakítás	Értékelt megszakítóképesség (kA jelzéssel)	Magas megszakító képesség számos biztosítéktípushoz
Leállás utazás után	Alacsony (reset)	Magasabb (csere, értékelés ellenőrzése, telepítés)
Karbantartás erőfeszítést	Alacsony rutin kezelése	Megköveteli tartalék készlet és csere
Érintkezési kopás	Has mechanikus érintkezések, hogy kor	Nincs mozgás részek az elemben
Ívkezelés	Belső ív kamra	Ív kezelve a biztosítéktest belsejében olvadás közben
Szelektivitás irányítani	Gyakran koordinálva upstream megszakítókkal	Nagyon lehet szelektív megfelelő biztosítékosztályozással
Működő visszajelzést	Látható fogantyú helyzete	Elem állapota nem mindig látható
Tipikus hiba mód	Érintkezés/mechanizmus viselni a hosszú élettartamot	Az elem megolvad tartósan üzemel

Miniatűr megszakítók alkalmazásai

1. Lakossági világítási áramkörök

Az MCB-k védik a világítási leágazó áramköröket a kábelezési hibák vagy egy vonalon túl sok szerelvény által okozott túlterheléstől.Gyors leválasztást biztosítanak, ha az áram meghaladja a vezető biztonságos határértékeit.A hiba elhárítása után a visszaállítás egyszerű.Ez megkönnyíti az otthoni elosztótáblák karbantartását.

2. Aljzati (aljzati) áramkörök

Az általános célú konnektorok láthatják a berendezések és szerszámok terhelésének változását.Az MCB segít megvédeni a vezetékeket, ha egyszerre több eszköz is csatlakoztatva van.Csökkenti a kábel túlmelegedésének kockázatát a tartós túláram miatt.Ez gyakori használat otthonokban és kis irodákban.

3. Légkondicionáló és HVAC leágazó áramkörök

Az osztott típusú váltakozó áramú egységeket és a kis HVAC-berendezéseket gyakran dedikált MCB-k védik.A megszakító egyetlen egységet leválaszt a szervizhez anélkül, hogy az egész panelt lekapcsolná.Ezenkívül védi a berendezést tápláló tápvezetéket.Ezáltal a hibák egy áramkörön belül maradnak.

4. Vízmelegítők és kis fix készülékek

Sok rögzített terhelés hosszú ideig működik, ezért az áramkör védelmének stabilnak és megbízhatónak kell lennie.Az MCB-k automatikus lekapcsolást biztosítanak, ha rendellenes áram lép fel.Kényelmes szigetelést tesznek lehetővé a karbantartáshoz.Ez gyakori lakásokban és kereskedelmi mellékhelyiségekben.

5. Elosztó táblák és alpanelek

Az MCB-ket kimenő adagolóként használják a főpanelekben és az alpanelekben.Védik az elágazó áramköröket, és segítik a terhelések terület vagy funkció szerinti rendezését.Ez javítja a hibaleválasztást és csökkenti a hibaelhárítási időt.

6. Kereskedelmi világítás és áramkörök

Az irodák, üzletek és kis épületek sok külön áramkört használnak a világításhoz, az aljzatokhoz és a berendezésekhez.Az MCB-k minden áramkört egymástól függetlenül védenek a hibahatások korlátozása érdekében.Ez fenntartja a lényeges szakaszok működését, ha az egyik áramkör leold.Támogatja a biztonságosabb napi működést.

7. Vezérlőpanelek és automatizálási segédáramkörök

A relék, érzékelők és kiegészítő tápegységek vezérlővezetékei gyakran kompakt védelmet igényelnek.Az MCB-k DIN-sínes vezérlőpanelekhez illeszkednek, és egyértelmű szigetelést biztosítanak.Segítenek megakadályozni, hogy a kisebb hibák átterjedjenek más vezérlőrészekre.Ez gyakori az ipari vezérlőszekrényekben.

8. Kis motorok és szivattyúk (elágazásvédelem)

Sok kis motor tápellátása az MCB-k által védett dedikált leágazó áramkörökről történik.A megszakító gyorsan leválasztja a motor áramkörét rendellenes áramviszonyok esetén.Egy egyszerű ON/OFF leválasztási pontot is ad a panelen.Ezt gyakran használják nyomásfokozókhoz, ventilátorokhoz és kis szivattyúkhoz.

Hogyan válasszuk ki a megfelelő MCB-t?

1. lépés: Határozza meg az áramkör terhelését, és válassza ki a névleges áramerősséget

Kezdje a csatlakoztatott terhelés és az áramkör normál üzemi áramának felsorolásával.Olyan MCB névleges áramot válasszon, amely képes a várt terhelési áramot hordozni zavaró kioldás nélkül.Ha a terhelés változó, a választást a legmagasabb normál üzemi áramra kell alapozni, nem pedig az alkalmankénti rövid csúcsokra.Tartsa a névleges értéket az adott vezetékben használt áramköri vezetőkapacitáshoz igazítva.Ez a lépés beállítja a miniatűr megszakító alapvető „méretét”.

2. lépés: Válassza ki a kioldási görbét a bekapcsolási viselkedés alapján

Ellenőrizze, hogy a terhelésnek van-e nagy indítási túlfeszültsége, például motoroknál, kompresszoroknál vagy transzformátoroknál.Használjon olyan görbét, amely elviseli a várható beindulást, ugyanakkor gyors leválasztást biztosít a hibák esetén.A B típus alacsony túlfeszültségű terhelésekhez, a C típus közepes terhelésekhez, a D típus pedig nagy feszültségű berendezésekhez felel meg.Válassza ki azt a görbét, amely illeszkedik a terhelés kezdetéhez, ne csak a nevéhez.Ezzel elkerülhető az ismétlődő kellemetlen ugrások az indítás során.

3. lépés: Válassza ki az ellátórendszerhez illeszkedő pólusok számát

Határozza meg, hogy az áramkör egyfázisú vagy háromfázisú-e, és hogy le kell-e szigetelnie a semleges fázist.Használjon SP-t egyetlen feszültség alatt álló vezetékhez, DP-t a fázis és nulla együttes leválasztásához, és TP-t háromfázisú vezetékekhez.Háromfázisú semleges leválasztáshoz válassza a TPN/4P stílusú védelmet a rendszer kialakításának megfelelően.A pólusválasztás a megfelelő vezetékek biztonságos leválasztását jelenti.Ez a lépés biztosítja a megfelelő leválasztást és a vezetékek kompatibilitását.

4. lépés: Ellenőrizze a várható rövidzárlati szintet, és válassza ki a megszakítási kapacitást (kA)

Becsülje meg a rendelkezésre álló hibaáramot a telepítési helyen a tápadatok vagy egy rövidzárlati számítás segítségével.Válasszon olyan névleges megszakítási kapacitást (például 4,5 kA, 6 kA vagy 10 kA), amely egyenlő vagy magasabb, mint a várható rövidzárlati áram.Az erősebb tápegységekhez és a transzformátorokhoz közelebb eső panelekhez általában nagyobb kA MCB-re van szükség.Ez a választás a maximális hibaszint biztonságos elviselésére és megszakítására vonatkozik.Ez az egyik legfontosabb biztonsági ellenőrzés.

5. lépés: A kiválasztott MCB címkézési egyezésének végső ellenőrzése

Győződjön meg arról, hogy a kiválasztott MCB adattáblája megegyezik a pólusokra, görbére és megszakítóképességre vonatkozó áramköri követelményekkel.Ellenőrizze újra, hogy a kiválasztott áramerősség megfelel-e a várható terhelési szintnek és az áramkör tervezési határértékének.Győződjön meg arról, hogy a megszakító kiválasztása konzisztens az ugyanazon a panelen lévő hasonló áramkörökben, hogy a védelmi koordináció kiszámítható legyen.Ha a hibaszint bizonytalan, használja a biztonságosabb opciót egy magasabb megszakítóképességi osztály kiválasztásával.Ez az utolsó lépés csökkenti a telepítés előtti eltérési hibákat.

Következtetés

Az MCB abnormális áram esetén lekapcsolja a tápfeszültséget, és a hiba elhárítása után visszaállítható.A helyes választás a terhelési áramtól, az indítási viselkedéstől, a táplálás típusától és a hibaszinttől függ.Típusainak és besorolásának ismerete segít a biztonságos és stabil áramkör-védelem biztosításában.A megfelelő használat csökkenti a károkat és javítja az elektromos biztonságot.
