Bevezetés a vezérlőrendszerekbe: működés, típusok és alkalmazások

Vezérlőrendszereket használ, amikor egy gép automatikusan állandó értéket tart, például hőmérsékletet, sebességet vagy szintet.Ez a cikk elmagyarázza, mi az a vezérlőrendszer, hogyan működnek együtt részei, és hogyan tartja a visszacsatolás helyesen a kimenetet.Látni fogja a rendszerek fő típusait és működésüket is.Az általános felhasználásokat, előnyöket és korlátokat tartalmazza.

Katalógus

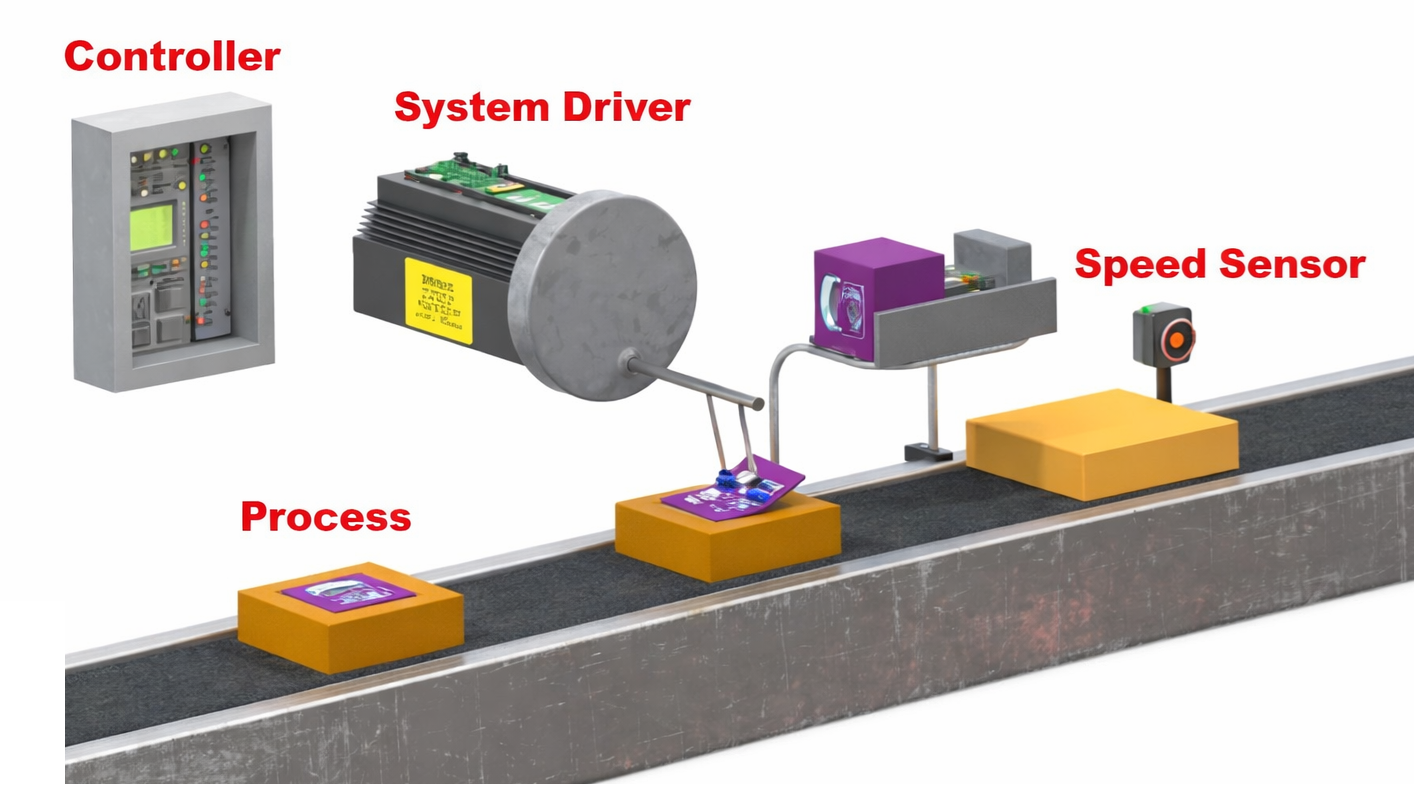

1. ábra Vezérlőrendszer példa

Mi az a vezérlőrendszer?

A vezérlőrendszer olyan rendszer, amely a mért értéket a kívánt célérték közelében tartja.Célja a folyamat automatikus beállítása, hogy a kimenet helyes maradjon még akkor is, ha a körülmények megváltoznak.Például egy szobatermosztát a beállított szint közelében tartja a hőmérsékletet, az autós tempomat pedig a kiválasztott sebességen tartja a járművet.A víztartály szintszabályozója a vízmagasságot is a kiválasztott jelölésen tartja.Egyszerűen fogalmazva, a vezérlőrendszer folyamatosan ellenőrzi és korrigálja a változót, hogy megfeleljen a kívánt értéknek.

A vezérlőrendszer alapelemei

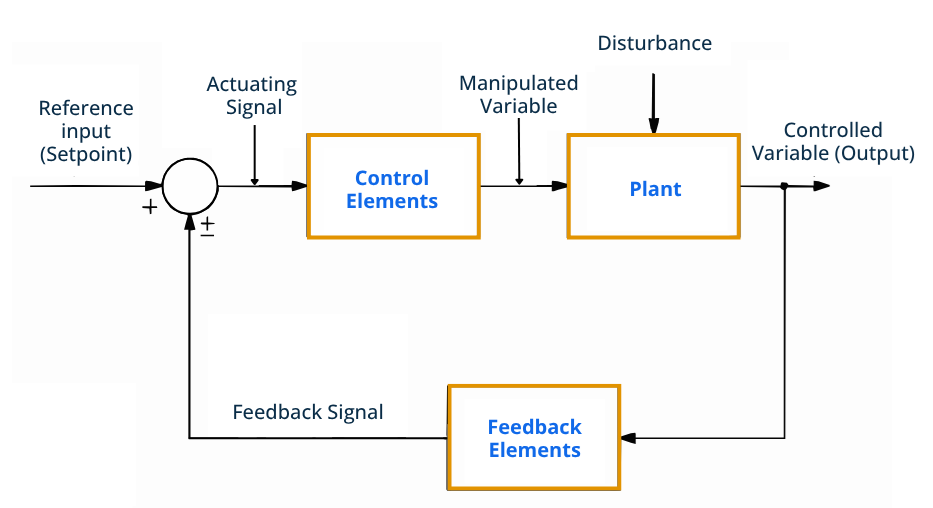

2. ábra: Vezérlőrendszer blokkdiagramja

A vezérlőrendszer több szabványos alkatrészből áll, amelyek mindegyike meghatározott feladatot lát el.

• Referencia bemenet (alapjel)

Ez az a kívánt érték, amelyet a rendszer megpróbál fenntartani.A kiválasztott célfeltételt képviseli.A rendszer mindig ehhez a referenciaértékhez viszonyítja a tényleges értéket.

• Működtető jel

Ez az a jel, amely a kívánt és a tényleges értékek összehasonlítása után keletkezik.Azt jelzi, hogy mennyi módosításra van szükség.A jel felkészíti a rendszert a korrekcióra.

• Vezérlőelemek

Ezek a részek kezelik a döntéshozatali folyamatot.A kapott jel alapján határozzák meg a korrekciós intézkedést.Az ebből a szakaszból származó kimenet előkészíti a folyamatot a beállításhoz.

• Manipulált változó

Ez a folyamat felé küldött, beállítható mennyiség.Ennek az értéknek a megváltoztatása befolyásolja a végső kimenetet.Ez az a változó, amelyet a rendszer közvetlenül változtathat.

• Növény

Az üzem a folyamat, amelyet irányítanak.Ez állítja elő a végső kimeneti értéket.A rendszer célja, hogy ezt a kimenetet a kívánt szinten tartsa.

• Zavar

Ez a folyamatot befolyásoló nem kívánt változás.El tudja tolni a kimenetet a kívánt értéktől.A rendszernek kompenzálnia kell.

• Vezérelt változó (kimenet)

Ez a folyamat tényleges mért eredménye.A rendszer jelenlegi állapotát mutatja.A cél az, hogy egyenlő legyen a referencia bemenettel.

• Visszajelzési elemek

Ezek mérik a kimenetet, és visszaküldik az információkat ellenőrzésre.Ezek biztosítják a rendszert az aktuális állapotnak.Ez lehetővé teszi a korrekció meghatározását.

• Visszajelzési jel

Ez a visszaadott információ a kimeneti értékről.A folyamat feltételét jelzi.A rendszer összehasonlításra használja.

Az ellenőrző rendszer működési elve

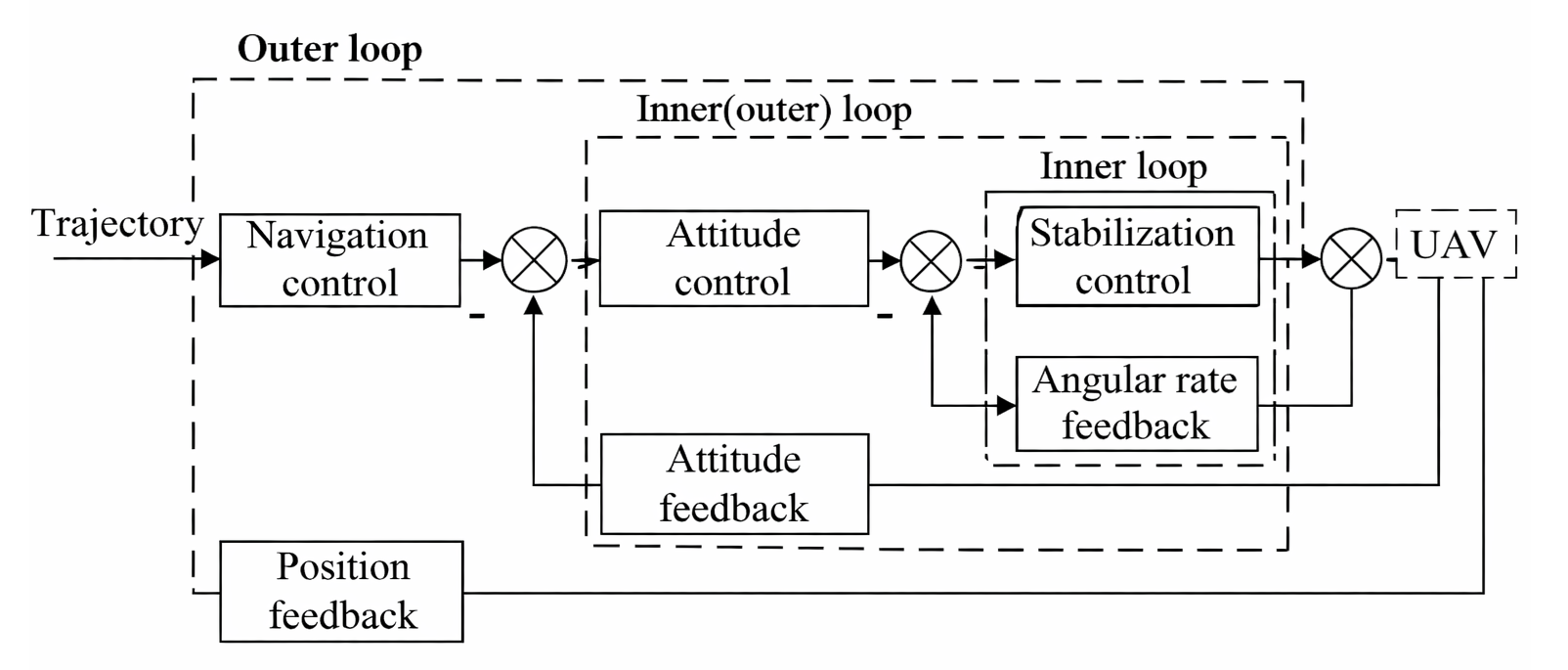

3. ábra: A vezérlőrendszer működési elve

A vezérlőrendszer működési elve a kívánt bemeneti érték megadásával kezdődik.A rendszer ezután összehasonlítja ezt az értéket a tényleges kimeneti értékkel.A köztük lévő különbséget hibajelzésnek nevezzük.Ha a hiba fennáll, a rendszer javító jelet generál.Ez a korrekció módosítja a folyamatot a hiba csökkentése érdekében.A kimenet folyamatosan változik, és ismételt ellenőrzésre kerül.A ciklus addig ismétlődik, amíg a kimenet közel megegyezik a kívánt értékkel.

Vezérlőrendszerek jellemzői

A vezérlőrendszerek értékelése aszerint történik, hogy mennyire jól teljesítenek működés közben.Ezek a jellemzők a rendszer válaszának minőségét és megbízhatóságát írják le.

Jellemzők	Leírás
Stabilitás	A kimenet igen nem tér el;zavar után visszaáll az állandó értékre
Pontosság	Végső hiba ≤ a beállított érték ±2-5%-a
Precizitás	Kimenet eltérés ≤ ±1% ugyanazon bemenet mellett
Válaszidő	Kezdeti a reakció a mért késleltetési időn belül (td) megy végbe
Rise Time	Idő 10%-tól a végső érték 90%-ára
Elszámolási idő	Belép és ±2%-os sávon belül marad
Túllövés	A csúcs meghaladja végső érték %-os összeggel
Állandósult állapot Hiba	Állandó stabilizálás után fennmaradó eltolás
Érzékenység	ΔKimenet / ΔParaméterváltási arány
Robusztusság	Fenntartja zavarváltozás ellenére is működik
Sávszélesség	Működik hatékonyan akár -3 dB vágási frekvenciáig
Ismételhetőség	Ugyanaz a bemenet tűréshatáron belül ugyanazt a kimenetet produkálja
Megbízhatóság	Működik hiba nélkül a névleges üzemidőre (MTBF)
Csillapítás	Oszcilláció csillapítási arány ζ
Sebesség Válasz	Teljes idő a stabil állapotot elérni

Vezérlőrendszerek típusai

A vezérlőrendszereket aszerint osztályozzák, hogy hogyan kezelik az információkat, a jeleket és a válaszviselkedést.Csoportosításuk a visszacsatolás használat, a jelforma és a matematikai viselkedés szerint történik.

Nyílt hurkú vezérlőrendszer

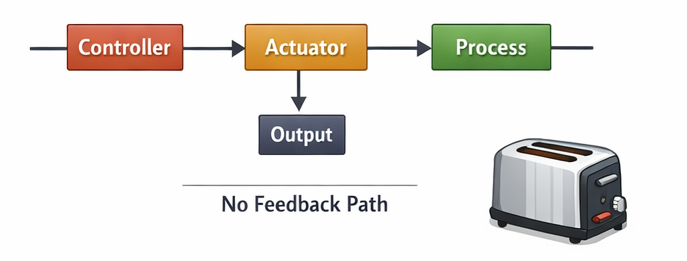

4. ábra Nyílt hurkú vezérlőrendszer diagram

A nyílt hurkú vezérlőrendszer olyan rendszer, amelyben a kimenet nem befolyásolja a vezérlési műveletet.A rendszer parancsot küld, és ellenőrzés nélkül feltételezi, hogy az eredmény helyes.Mivel nincs visszacsatolási út, nem tudja automatikusan kijavítani a hibákat vagy zavarokat.A teljesítmény elsősorban a megfelelő kalibrálástól és működési feltételektől függ.Ezek a rendszerek egyszerűek, olcsók és könnyen tervezhetők.A terhelés vagy a környezet változásai azonban befolyásolhatják a végeredményt.Gyakori példák közé tartozik az elektromos kenyérpirító időzítője, a mosógép időzítője és a rögzített öntözési időzítő.

Zárt hurkú vezérlőrendszer

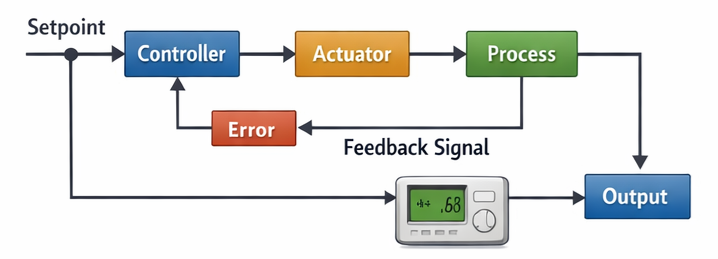

5. ábra: A zárt hurkú vezérlőrendszer diagramja

A zárt hurkú vezérlőrendszer olyan rendszer, amely visszacsatolás segítségével állítja be automatikusan a kimenetet.A rendszer méri az eredményt, és összehasonlítja a kívánt értékkel.Ha eltérés jelenik meg, a hiba csökkentése érdekében korrekciót alkalmaznak.Ez a folyamatos beállítás pontos és stabil működést tesz lehetővé változó körülmények között is.A zárt hurkú rendszerek jobb pontosságot és megbízhatóságot biztosítanak, mint a nyílt hurkú rendszerek.Széles körben használják a modern automatikus vezérlési alkalmazásokban.Tipikus példák a légkondicionáló hőmérséklet-szabályozása, a jármű sebességtartója és az automatikus feszültségszabályozók.

Folyamatos idejű vezérlőrendszer

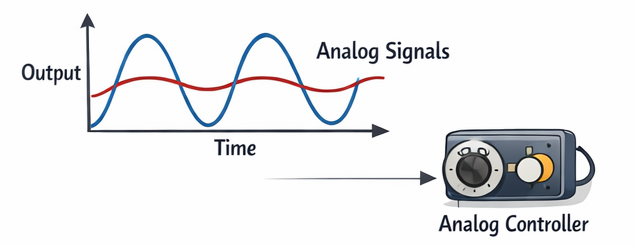

6. ábra Folyamatos idejű (analóg) vezérlőjel

A folyamatos idejű vezérlőrendszer az idő múlásával zökkenőmentesen változó jeleket dolgozza fel.A bemenet és a kimenet minden pillanatban megszakítás nélkül létezik.Ezek a rendszerek általában analóg elektromos vagy mechanikus jelekkel működnek.Mivel a jelek folyamatosak, a válasz is egyenletes és természetes.A folyamatos idejű rendszerek általában megtalálhatók a hagyományos analóg vezérlőkben.Azonnali reakciót igénylő fizikai folyamatokra alkalmasak.Ilyenek például az analóg sebességszabályozók, az audioerősítő hangerőszabályzója és a hidraulikus szelep helyzetszabályozása.

Diszkrét idejű vezérlőrendszer

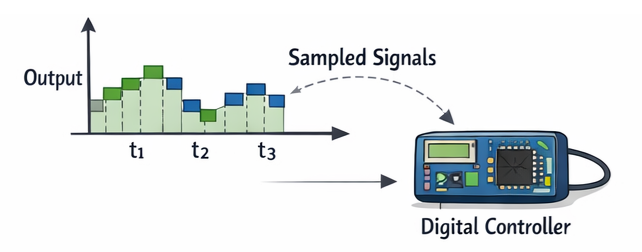

7. ábra: Diszkrét idejű (digitális) vezérlőjel

Egy diszkrét idejű vezérlőrendszer mintavételezett adatjelek felhasználásával működik.A rendszer csak meghatározott időközönként ellenőrzi és frissíti az értékeket.Ezeket a jeleket általában digitális vezérlők vagy mikroprocesszorok dolgozzák fel.A kimenet lépésről lépésre változik, nem pedig folyamatosan.Az ilyen rendszerek programozható működést és rugalmas beállítást tesznek lehetővé.Széles körben használják a modern elektronikus és számítógépes vezérlésben.Ilyen például a mikrokontroller alapú hőmérséklet-szabályozás, a digitális motorfordulatszám-szabályozás és az intelligens otthoni termosztátok.

Lineáris vezérlőrendszer

8. ábra: Lineáris rendszer bemenet-kimenet kapcsolat

A lineáris vezérlőrendszer a bemenet és a kimenet arányos viszonyát követi.Ha a bemenet megduplázódik, ugyanazon feltételek mellett a kimenet is megduplázódik.Ezek a rendszerek megfelelnek a szuperpozíció elvének, ahol a kombinált bemenetek kombinált kimeneteket hoznak létre.A lineáris viselkedés kiszámítható és egyszerű matematikai elemzést tesz lehetővé.A legtöbb elméleti vezérlési terv az egyszerűség kedvéért lineáris működést feltételez.A lineáris modellek segítenek a stabil és pontos rendszerek tervezésében.Ilyenek például a kis jelű elektronikus erősítők és a kis terhelésű motorvezérlő tartományok.

Nemlineáris vezérlőrendszer

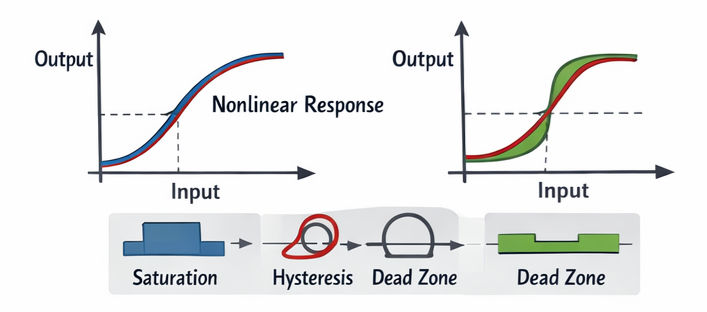

9. ábra: Nemlineáris rendszerreakció karakterisztika

A nemlineáris vezérlőrendszer kimenete nem arányos a bemenettel.A reakció a működési tartománytól vagy a körülményektől függően változik.A kis bemeneti változtatások nagy kimeneti eltéréseket eredményezhetnek, vagy egyáltalán nem változhatnak.Gyakran megjelennek olyan hatások, mint a telítettség, a hiszterézis és a holt zónák.Ezeket a rendszereket nehezebb elemezni, de pontosabban ábrázolják a fizikai folyamatokat.Sok rendszer természetesen nemlineárisan viselkedik.Ilyenek például a robotkarok mozgási korlátai, a mágneses aktuátor viselkedése és a szelepáramlás szabályozása szélsőséges helyzetekben.

A vezérlőrendszerek előnyei és hátrányai

A vezérlőrendszerek javítják a konzisztenciát és csökkentik a kézi erőkifejtést, ugyanakkor bonyolultságot és költségeket is jelentenek.

A vezérlőrendszerek előnyei

• A rendszer működés közben a kívánt érték közelében tartja a kimenetet.

• A kezelőknek nem kell folyamatosan kézzel beállítaniuk a berendezést.

• A gépek hosszú órákig működhetnek gyakori megállás nélkül.

• A rendszer automatikusan korrigálja a körülmények változásait.

• A működési állapot a panelről vagy a távoli kijelzőről ellenőrizhető.

A vezérlőrendszerek hátrányai

• Az üzembe helyezés költsége magasabb, mint az egyszerű kézi rendszerek esetében.

• Szakképzett munkaerőre van szükség a beállításhoz és a szervizeléshez.

• Az érzékelők és az elektronikus alkatrészek idővel meghibásodhatnak.

• A problémák okának megtalálása tovább tarthat.

• A rendszer a stabil elektromos áramtól függ.

Vezérlőrendszerek alkalmazásai

A vezérlőrendszereket mind az ipari automatizálásban, mind a mindennapi berendezésekben használják a megfelelő működés automatikus fenntartása érdekében.

1. Ipari gyártás

A gyártógépek állandó termékméreteket és minőséget biztosítanak.Az automatizált összeszerelő sorok szabályozást alkalmaznak az ismételhetőség biztosítása érdekében.Ez csökkenti a hulladékot és javítja a hatékonyságot.

2. Hőmérsékletszabályozás

A fűtő- és hűtőberendezések kényelmes környezeti feltételeket biztosítanak.Az épületek automatikus beállításra támaszkodnak a beltéri klíma stabilizálása érdekében.Ez javítja az energiahatékonyságot és a komfortérzetet.

3. Közlekedési rendszerek

A járművek sebesség- és stabilitásszabályozást használnak a gördülékenyebb működés érdekében.A modern autók tempomatot és tapadási rendszert tartalmaznak.Ezek javítják a vezetés biztonságát és teljesítményét.

4. Energiaellátó rendszerek

Az elektromos hálózatok szabályozzák a feszültség- és frekvenciaszinteket.A generátorok a terhelési igényekhez igazítják a kimenetet.Ez biztosítja a stabil áramellátást.

5. Robotika és automatizálás

A robotok pontos helymeghatározási és mozgási feladatokat hajtanak végre.Az automatizált gépek folyamatosan, nagy pontossággal működnek.Ez lehetővé teszi a fejlett gyártást.

6. Orvosi berendezések

Az eszközök a kezelés alatt ellenőrzött működési feltételeket tartanak fenn.A felügyeleti berendezések biztonságos határokon belül tartják az értékeket.Ez javítja a betegek biztonságát és megbízhatóságát.

7. Háztartási gépek

A mindennapi eszközök automatikusan kezelik a működési beállításokat.A mosógépek és a hűtőszekrények megfelelő működési feltételeket biztosítanak.Ez leegyszerűsíti a napi feladatokat.

8. Aerospace Systems

A repülőgépek és a drónok stabil repülési feltételeket biztosítanak.Az automatikus irányítás megtartja a helyes tájolást és magasságot.Ez támogatja a megbízható navigációt.

Vezérlőrendszer vs automatizálás vs beágyazott rendszerek

Ezek a technológiák szorosan kapcsolódnak egymáshoz, de különböző mérnöki célokat szolgálnak a modern elektronikai és ipari termékeken belül.

Funkció	Irányítás Rendszer	Automatizálás	Beágyazott Rendszer
Fő fókusz	rendelete változók	Folyamat végrehajtását	Eszköz működését
Cél	Karbantartás kívánt értéket	Végezzen feladatokat automatikusan	Fuss dedikált funkciókat
Hatály	Specifikus folyamat viselkedését	Egész munkafolyamat	Egyetlen termék eszköz
határozat Képesség	alapján mért értékek	alapján programozott logika	alapján firmware
Visszajelzés Használat	Gyakran szükséges	Választható	Választható
Hardver típusa	Érzékelők és aktuátorok	Gépek és vezérlők	Mikrokontroller tábla
Szoftver szerep	Számítás és korrekció	Sorrendezés és a koordináció	Eszköz vezérlési logika
Válasz típusa	Folyamatos beállítás	Feladat végrehajtását	Funkcionális működés
Rendszer mérete	Kicsi ahhoz közepes	Közepes a nagy	Nagyon kicsi
Rugalmasság	Mérsékelt	Magas	Korlátozott
Idő Követelmény	Magas	Mérsékelt	Magas
Alkalmazás Szint	Folyamat szintje	Növényszint	Termékszint
Példa	Hőmérséklet irányítani	Gyári gyártósor	Okos óra
Integráció	része automatizálás	Tartalmaz vezérlőrendszerek	Mindkettőt támogatja

Következtetés

A vezérlőrendszerek úgy tartják fenn a stabilitást, hogy folyamatosan összehasonlítják a tényleges teljesítményt a célértékkel, és kijavítják az esetleges hibákat.Teljesítményük olyan alapvető elemektől függ, mint a visszacsatolás, a vezérlő tevékenysége és a szabályozott folyamat.Különböző osztályozások határozzák meg a jelek kezelésének módját és azt, hogy a rendszer milyen pontosan reagál a zavarokra.Ezeknek a képességeknek köszönhetően a vezérlőrendszereket széles körben alkalmazzák az iparban, a közlekedésben, az energetikában, az orvosi eszközökben és a mindennapi berendezésekben.
