MPC8245LZU300D Processor: adatlap, funkciók, alkalmazások és specifikációk

Az MPC8245LZU300D egy nagy teljesítményű processzor, amelyet az NXP USA Inc. készített beágyazott rendszerekhez, amelyeknek gyorsnak, hatékonynak és kompaktnak kell lenniük.300 MHz-en fut, legfeljebb 2 GB SDRAM-t támogat, és 32 bites PCI interfészgel rendelkezik más eszközökhöz való csatlakozáshoz.Ez a processzor olyan beépített funkciókat tartalmaz, mint a kettős UARTS, az I²C vezérlő és a kétcsatornás DMA vezérlő, ami nagyszerűvé teszi a különféle feladatok egyszerre történő kezelését.Ez az útmutató elmagyarázza annak tulajdonságait, tervezését, felhasználását és előnyeit, segít megérteni, miért kiváló választás a hálózatépítéshez, az ipari automatizáláshoz, a tároláshoz, a telekommunikációhoz és más beágyazott alkalmazásokhoz.

Katalógus

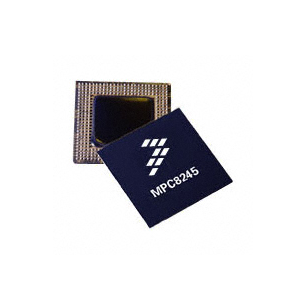

MPC8245LZU300D Leírás

A Mpc8245lzu300d Az NXP USA Inc.-től egy nagyteljesítményű integrált processzor, amely a PowerPC 603E magon alapul, a beágyazott alkalmazásokhoz optimalizálva, amelyek hatékony költségeket, tér és energiagazdálkodást igényelnek.Ez a változat 300 MHz alapsebességgel működik, és akár 2 GB SDRAM -t is támogat, így alkalmas az igényes alkalmazásokra.Ez egy 32 bites PCI interfész, amely 66 MHz-re képes, javítva kompatibilitását különféle PCI-perifériákkal.Az integrált funkciók között szerepel a kettős univerzális aszinkron vevő-transzmitterek (DUARTS), egy I²C vezérlő és egy kétcsatornás DMA vezérlő, amelyek hozzájárulnak annak sokoldalúságához a komplex feldolgozási feladatok hatékony kezelésében.A 352-es szalaggömbrács-tömb (TBGA) konfigurációban csomagolva az MPC8245LZU300D biztosítja a kompakt lábnyomot, amely robusztus teljesítményű, 0 ° C és 105 ° C közötti hőmérsékleten.

Ha az MPC8245LZU300D tömeges megrendelését kívánja elhelyezni, fontolja meg tőlünk vásárlást.Gondoskodunk arról, hogy megkapja a legjobb ajánlatot, és teljes mértékben kihasználhatja ezt a hatalmas processzort a közelgő projektekhez.

Mpc8245lzu300d funkciók

Superscalar architektúra:Lehetővé teszi a processzor számára, hogy több utasítást hajtson végre az óraciklusonként, növelve a mag hatékonyságát és sebességét.

Integrált gyorsítótárak:16 kb utasítás -gyorsítótár és 16 kb adatgyorsítást tartalmaz, amelyek részben vagy teljesen zárolhatók.Ez elősegíti a gyakran használt adatok eléréséhez szükséges idő minimalizálását, felgyorsítva a feldolgozást.

Dinamikus energiagazdálkodás:Tartalmazza az olyan energiagazdálkodási módokat, mint a Nap, a Doze és az Sleep, amelyek elősegítik az energiafogyasztás csökkentését a processzor működési igényei alapján.

SDRAM támogatás:Legfeljebb 2 GB SDRAM-ot képes kezelni egy 32 vagy 64 bites adatbuszon.Támogatja a több konfigurációt, a különböző méretű és típusú memóribankok befogadására.

Hibajavítás:Olyan mechanizmusokat alkalmaz, mint például a PCI és a processzorok hozzáférésének pufferelése, támogatja az adatintegritási technikákat, például a paritást, az olvasás-módosító-írási műveleteket vagy az ECC-t (hibakorrekciós kód).

Sokoldalú ROM és I/O interfészek:Támogatja a különféle típusú ROM-ot és a flash memóriát, és több általános célú I/O portot kínál, így adaptálhatóvá teszi a különböző rendszer-architektúrákhoz.

32 bites PCI busz:Legfeljebb 66 MHz sebességgel működik, és megfelel a PCI 2.2 szabványoknak.Az 5,0 V-os toleranciájának köszönhetően a PCI perifériákkal is képes kapcsolatba lépni.

Kétcsatornás támogatás:A kétcsatornás DMA vezérlővel rendelkezik, amely támogatja a közvetlen és láncolási módokat, amelyek automatizálhatják és összekapcsolhatják az adatátviteleket a hatékonyabb adatkezelés érdekében.

Scatter-gyűjtő képesség:Megkönnyíti azokat a műveleteket, amelyek magukban foglalják a nem kötődéses memória szakaszok olvasását vagy írását, átutalási sorral és többszörös megszakító beállításokkal felszerelve az adatátvitel hatékony kezelésére.

Kommunikációs interfészek:Tartalmaz két UART -t a soros kommunikációhoz és egy I²C vezérlőt, amely támogatja mind a mester, mind a rabszolga módot, lehetővé téve a változatos kommunikációs igényeket.

Programozható megszakító vezérlő:A hardver és a soros megszakítások robusztus kezelését biztosítja, javítva a rendszer reakcióképességét és irányítását.

Időzítők és óra generáció:Négy programozható időzítőt és beépített mechanizmust tartalmaz a PCI busz és az SDRAM óráinak előállításához, biztosítva a pontos időzítést és a szinkronizálást a különböző rendszerkomponensek között.

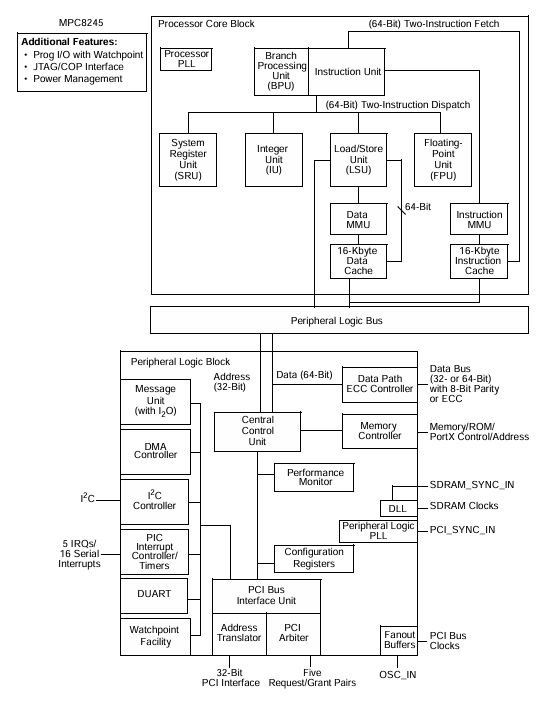

MPC8245LZU300D blokkdiagram

A MPC8245LZU300D blokkdiagram Megmutatja, hogy a processzor és a perifériák hogyan működnek együtt.Két fő szakasza van: a Processzor magblokk És a Perifériás logikai blokk-A processzor magblokk kezeli a számításokat.Ez magában foglalja a Ágfeldolgozó egység (BPU), Egész egység (IU), Lebegőpontos egység (FPU), és Betöltési/üzlet egység (LSU)-Az utasításokat a segítségével beolvassák, feldolgozzák és hatékonyan hajtják végre 16 kbyte adat- és utasítás-gyorsítótárak-A Memóriakezelő egységek (MMUS) Kezelje a memóriahozzáférést.A Perifériás logikai blokk összekapcsolja a processzort a külső eszközökkel.Ez magában foglalja a DMA vezérlő A gyors memória transzferekhez, an I²C vezérlő a kommunikációhoz és a Üzenet egység bemeneti/kimeneti műveletekhez.A PCI busz interfész Támogatja a 32 bites PCI kapcsolatot a bővítéshez.A Memóriavezérlő kezeli a rendszermemóriát, beleértve SDram Szinkronizációs órák.A rendszervezérléshez van egy PIC megszakító vezérlő Ez kezeli a különböző forrásokból származó megszakításokat.A Adat elérési út ECC vezérlő Biztosítja az adatok integritását, a 32 bites vagy 64 bites adatbuszokat paritással vagy ECC (hibajavító kód)-Az órajelek hasonlóak OSC_IN és PCI_SYNC_IN Tartsa mindent szinkronizálva a sima működés érdekében.

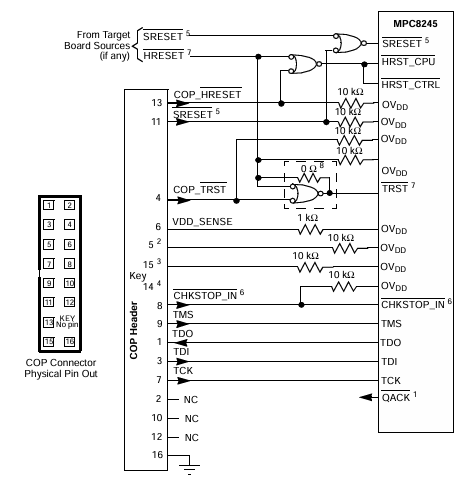

Zsaru csatlakozó diagram

A Zsaru csatlakozó diagram Az MPC8245LZU300D esetében a processzor teszteléséhez és hibaelhárításához használt hibakeresési és visszaállítási interfész.A 16 tűs zsaru fejléc összekapcsolja a processzort a külsővel JTAG/COP hibakeresési eszközök.A kulcsjelek között szerepel Rágcsál, Hreszett, és Cop_hreset, amely a vezérlő rendszer visszaállít.A Hrst_ctrl A bemenet segít a logikai kapuk használatának koordinátásának visszaállításában.A COP_TRST visszaállítja a JTAG teszt logika.A JTAG jelek: TMS, Tdo, TDI, és TCK a határolvasáshoz és a áramköri hibakereséshez használják.A Chkstop_in A jelvezérlők a processzor óráját a hibakeresés során, miközben Vdd_sense Figyelemmel kíséri a rendszer feszültségét.Pull-up és lefelé mutató ellenállások (10 kΩ, 1 kΩ) segítik a jelek stabilizálását.A Quack A jel segíti a koordináció hibakeresését.A Zsaru csatlakozó A szabványos JTAG pinoutot követi, megkönnyítve a hibakeresési eszközökhöz való csatlakozást.

MPC8245LZU300D specifikációk

Beír	Paraméter
Gyártó	NXP USA Inc.
Sorozat	MPC82XX
Csomagolás	Tálca
Alkatrész állapota	Elavult
Alapprocesszor	PowerPC 603E
Magok száma/buszszélesség	1 mag, 32 bites
Sebesség	300MHz
RAM vezérlők	SDram
Grafikus gyorsulás	Nem
Feszültség - I/O	3.3 V -os
Üzemi hőmérséklet	0 ° C ~ 105 ° C (TA)
Szerkesztési típus	Felszíni
Csomag / tok	352-LBGA
Beszállító eszköz csomag	352-TBGA (35x35)
További interfészek	I2C, I²O, PCI, UART
Alaptermék száma	MPC82

MPC8245LZU300D alkalmazások

Hálózatépítő berendezések

Az MPC8245LZU300D ideális hálózati eszközökhöz, például útválasztókhoz, kapcsolókhoz és hálózati interfészkártyákhoz.Robusztus PCI interfész és integrált kommunikációs perifériák lehetővé teszik a nagysebességű adatátvitel és a több kommunikációs protokoll hatékony kezelését.Ez a képesség javítja a hálózati műveletek teljesítményét és megbízhatóságát.

Ipari automatizálás

Az ipari automatizálásban ez a processzor szerepet játszik a rendszeres logikai vezérlők (PLC -k), a gép interfészek (HMI) és más automatizálási gépek működtetésében.A processzor képessége az irányítási és megfigyelési feladatok kezelésére teszi a modern ipari környezetben fontos elemeket, biztosítva a pontos és hatékony folyamatkezelést.

Tárolási megoldások

Az MPC8245LZU300D fejlett memória-interfész és DMA képességei kiváló választást kínálnak a tárolással kapcsolatos alkalmazásokhoz, ideértve a RAID vezérlőket és a tárolóhelyi hálózatokat (SANS).Kitűnő a nagysebességű adathozzáférés és a hatékony tárolási kezelés kezelésében, amelyek nagyszerűek olyan környezetekben, ahol az adatok integritása és a gyors hozzáférés prioritások.

Távközlés

Ez a mikroprocesszor jól alkalmas telekommunikációs berendezésekben, például alapállomásokban és átjárókban való felhasználáshoz.A több adatfolyam hatékony kezelésének képessége és a különféle kommunikációs protokollok támogatása elősegíti a telekommunikációs infrastruktúra általános funkcionalitásának és megbízhatóságának javítását.

Beágyazott rendszerek

Az MPC8245LZU300D sokoldalú integrációs képességei miatt az autóipari elektronikában, az elektronikában és az orvostechnikai eszközökben található beágyazott rendszerek elsődleges jelöltje.Az integrált perifériák és interfészek széles skálája lehetővé teszi a speciális, nagy teljesítményű beágyazott megoldások tervezését, amelyek megfelelnek az ezen iparágak egyedi igényeinek kielégítésére.

MPC8245LZU300D Hasonló alkatrészek

• Mpc8245lvv333d

• Mpc8245lzu300d

• Mpc8245tvv300d

MPC8245LZU300D előnyök

Integrált rendszer-chip (SOC) tervezés

Az MPC8245LZU300D egyesíti a processzor magját, a memóriavezérlőket és a perifériákat egyetlen chipré.Ez a SOC megközelítés leegyszerűsíti a rendszer architektúráját, minimalizálja a külső alkatrészek szükségességét, és mind a fejlesztési, mind a termelési szakaszban mind a költségcsökkentést eredményezheti.

Nagy teljesítményű feldolgozás

A processzor 300 MHz frekvencián működik, és szuperscalar architektúrát alkalmaz, amely lehetővé teszi az óraciklusonkénti több utasítás végrehajtását.Ez a nagyteljesítményű feldolgozási képesség biztosítja a hatékony működést, és jobb, mint a processzorok, amelyek nem támogatják az ilyen párhuzamosságot, így ideális az igényes alkalmazásokhoz.

Sokoldalú memória támogatás

Ez a processzor legfeljebb 2 GB SDRAM -t támogat, és egy fejlett memória felületet tartalmaz, amely magában foglalja a hibajavítást és a sokoldalú ROM -ot és az I/O interfészeket.Ez a memória -támogatás szintje rugalmasságot biztosít, lehetővé téve a rendszer számára a memória konfigurációjának testreszabását, hogy kielégítse az alkalmazási igényeket, ez az előnye a szigorúbb rendszerekhez képest.

Átfogó perifériás integráció

Az MPC8245LZU300D integrált kommunikációs interfészeket tartalmaz, mint például az UARTS és az I²C vezérlő, valamint a programozható időzítőket és a megszakító vezérlőket.Ez a kiterjedt perifériás integráció csökkenti a további külső alkatrészek szükségességét, egyszerűsítve a teljes tervezést és javítja a rendszer megbízhatóságát a lehetséges kudarc pontjainak csökkentésével.

Alacsony energiafogyasztás

A dinamikus energiagazdálkodással, olyan módokkal, mint a Nap, a Doze és az Sleep, a processzor optimalizálhatja energiaterhelését a jelenlegi munkaterhelési igények alapján.Ezt a képességet olyan alkalmazásokban használják, ahol szükség van az energiahatékonyságra, és előnyt biztosítanak más processzorokhoz képest, amelyekben nincs ilyen részletes energiaellátás.

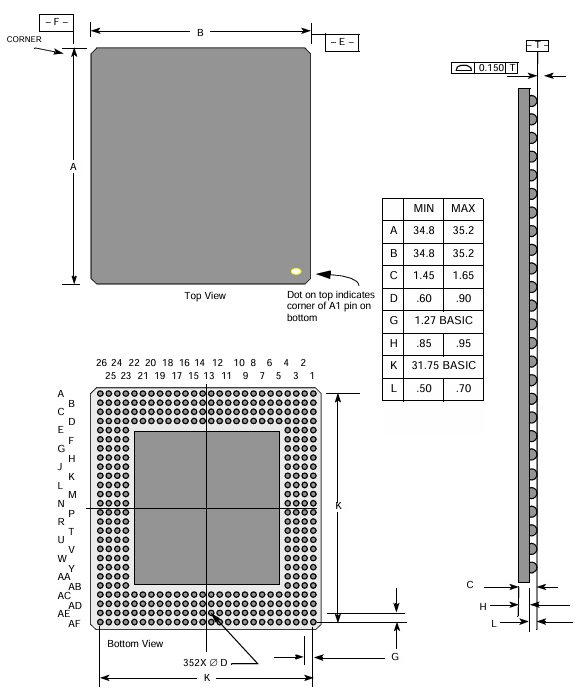

MPC8245LZU300D csomagolási méretek

Csomagparaméterek

Paraméter	Dimenzió (mm)
Csomag körvonala	35 mm × 35 mm
Összekapcsolók	352
Hangmagasság	1,27 mm
Forrasztógolyók	Zu (TBGA csomag) –62 SN/36 PB/2 AG;VV (ólommentes változat csomag)) –95,5 sn/4,0 Ag/0,5 cu
Forrasztó golyó átmérőjű	0,75 mm
Maximális modulmagasság	1,65 mm
Társ-tervezési specifikáció	0,15 mm
Maximális erő	6,0 font.Összesen, egyenletesen elosztva a csomagon keresztül (8 gramm/labda)

PIN -hozzárendelések és csomagméretek

MPC8245LZU300D gyártó

Az MPC8245LZU300D mikroprocesszor a NXP USA Inc.., az NXP Semiconductors leányvállalata.Az NXP Semiconductors, amely a Philips Semiconductors -ból származott, az Egyesült Államok műveleteinek székhelye Austinban, Texasban található.Ez a processzor, a szélesebb portfóliójuk része, integrálja a teljesítményhez és az alacsony energiafogyasztáshoz optimalizált technológiákat, így különféle beágyazott alkalmazásokhoz alkalmas.Noha az MPC8245LZU300D -t elavultként jelölték, az NXP USA Inc. továbbra is támogatja örökölt termékeit, miközben új félvezető megoldásokon keresztül tolja a határokat olyan területeken, mint az autóipar, ipari és IoT.

Következtetés

Az MPC8245LZU300D egy erős és megbízható processzor, amelyet igényes alkalmazásokhoz építettek.Gyors feldolgozással, beépített kommunikációs funkcióival és intelligens energiatakarékos módokkal segíti a rendszereket simán és hatékonyan működni.Annak ellenére, hogy ez most elavult, még mindig hasznos számos hálózati, ipari és telekommunikációs projektben.Az a képessége, hogy több feladatot kezeljen, miközben megtakarítja az energiát, értékes választássá teszi a megbízható beágyazott processzort.
