EPM7256AETC144-10N CPLD: adatlap, specifikációk, alkalmazások és programozási útmutató

Az EPM7256AETC144-10N egy programozható logikai eszköz (CPLD) az Intel Max® 7000A sorozatából.Ezt a chipet gyors teljesítményre tervezték, akár 172,4 MHz -es futtatásra, 10 NS késleltetésével.Ez az útmutató mindent elmagyaráz a CPLD -ről, beleértve annak funkcióit, specifikációit, felhasználását, a programozását és a PIN -elrendezést.Ha megbízható, programozható chipre van szüksége a digitális áramkörökhöz, ez a cikk segít megérteni, hogyan működik.

Katalógus

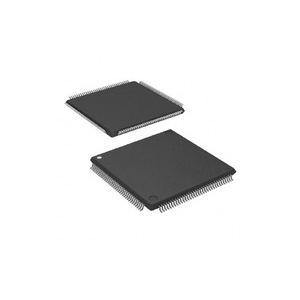

EPM7256AETC144-10N Leírás

A EPM7256AETC144-10N egy nagy teljesítményű CPLD az Intel Max® 7000A sorozatából, amely a logikai integrációs feladatok igénylésére szolgált.Ez az eszköz 256 makrocellával és mintegy 5000 felhasználható kapuval büszkélkedhet, ami megkönnyíti a jelentős tervezési rugalmasságot és hasznosságot az összetett digitális környezetben.A maximális frekvencián, 172,4 MHz -en működve, mindössze 5,5 ns terjedési késleltetéssel, a gyors működésre tervezték.Egy 3,3 V-os üzemi feszültséggel tervezték, és egy kompakt 144-pólusú, vékony quad csomagban (TQFP) csomagolva az EPM7256AETC144-10N támogatja a robusztus logikai tervezési követelményeket.Az EPM7256AETC144-10N EEPROM-alapú, nem illékony konfigurációs memóriát alkalmaz, lehetővé téve a programozási adatok állandó tárolását.Ez a szolgáltatás, a rendszeren belüli programozhatósággal kombinálva a JTAG felületen keresztül, megkönnyíti a frissítéseket és a mező átprogramozását, javítva a hosszú távú használhatóságot anélkül, hogy fizikai újrakonfiguráció vagy csere lenne szükség.

Biztosítsa a projektjeit megbízható, terepen bevált technológiával azáltal, hogy az EPM7256AETC144-10N tömeges megrendelését ma velünk helyezi el, és biztosítja, hogy szilárd CPLD-megoldás legyen.

EPM7256AETC144-10N CAD modellek

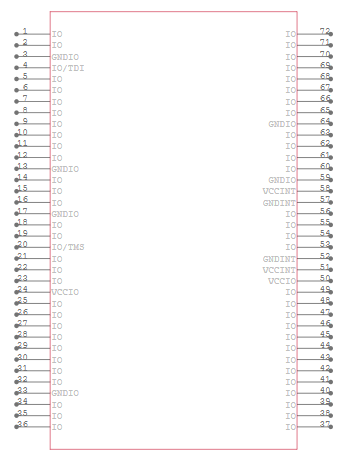

EPM7256AETC144-10N szimbólum

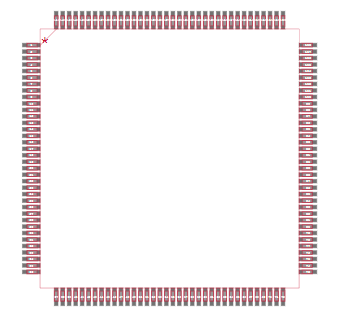

EPM7256AETC144-10N lábnyom

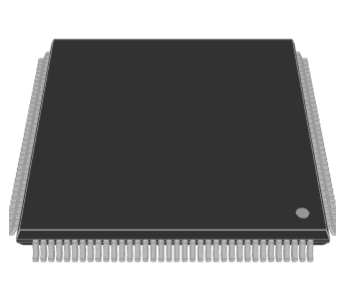

EPM7256AETC144-10N 3D modell

EPM7256AETC144-10N Jellemzők

Macrocells:Ez az eszköz 256 makrocellával van felszerelve.A makrocellák azok a konfigurálható logikai összetevők, amelyek lehetővé teszik a CPLD számára, hogy különféle logikai funkciókat hajtson végre.

Használható kapuk:Körülbelül 5000 felhasználható kaput biztosít.Ez arra utal, hogy az eszközön belül konfigurálható alapvető logikai kapuk (például és, vagy nem) ekvivalens mennyisége.

I/O csapok:A CPLD 120 bemeneti/kimeneti csapot tartalmaz, amelyek lehetővé teszik a felhasználó elektronikus kialakításának más részeivel való széles körű kapcsolatot.

Szaporodási késleltetés (TPD):A maximális terjedési késleltetés 10 nanosekundum, meghatározva, hogy a CPLD milyen gyorsan képes feldolgozni a bemeneti jeleket és kimeneteket termel.

Működési gyakoriság:Legfeljebb 95,2 MHz frekvencián működhet, ami meghatározza a logikai műveletek végrehajtásának sebességét.

Tápfeszültség:Az eszköz 3,3 V-os tápfeszültséggel működik, igazodva a közös alacsony feszültségű digitális logikai szintekkel.

Csomag:Ez egy 144 tűs vékony quad lapos csomagban (TQFP) kapható, egy kompakt csomagtípus, amely kedvező a nyomtatott áramköri táblákra vonatkozó hely minimalizálásához.

Működési hőmérsékleti tartomány:Az üzemi hőmérsékleti tartomány 0 ° C és 70 ° C között van, biztosítva a megbízható teljesítményt a környezeti körülmények széles skáláján.

Rendszeren belüli programozhatóság:A CPLD támogatja a rendszeren belüli programozhatóságot egy IEEE STD-n keresztül.1149.1 Közös teszt akciócsoport (JTAG) interfész, lehetővé téve a logikai eszköz programozását és átprogramozását a végső hardverkonfiguráción belül.

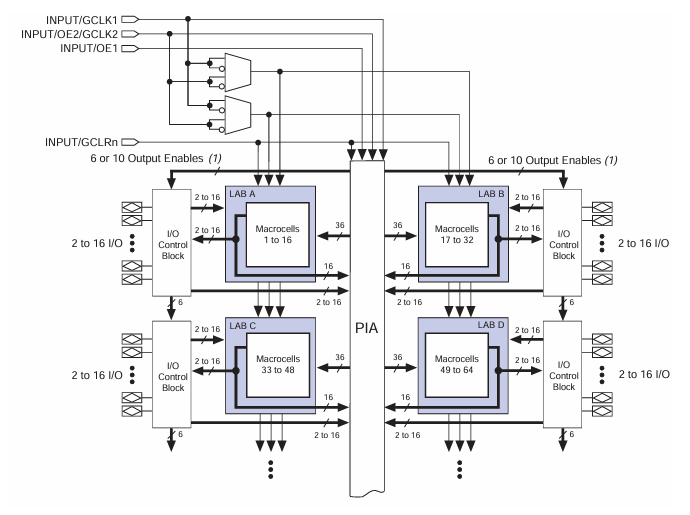

EPM7256AETC144-10N blokkdiagram

A EPM7256AETC144-10N a Komplex programozható logikai eszköz (CPLD) négyvel Logikai tömb blokkok (laboratóriumok) , mindegyik 16 makrocellát tartalmaz, összesen 64 makrocellát.Ezek a makrocellák mind a kombinációs, mind a szekvenciális logikát kezelik, így az eszköz rugalmasá válik a különféle digitális logikai alkalmazásokhoz.A CPLD középpontjában a Programozható összekapcsolási tömb (PIA), amely összeköti az összes laboratóriumot, biztosítva a hatékony jelvezetést.Mindegyik laboratórium 36 összekapcsoló vonallal kommunikál a PIA -val, lehetővé téve a jelek hatékony megosztását és feldolgozását.Az eszköz mindkét oldalán I/O vezérlőblokkokkal rendelkezik, támogatva a laboratóriumonként 2-16 I/O csapot.Ezek a blokkok segítik a bemeneti és kimeneti funkciók kezelését, a CPLD csatlakoztatását a külső áramkörökhöz.A vezérlőjelek, például a globális órák (GCLK1, GCLK2), a kimenet lehetővé teszik (OE1) és a Global Reset (GCLRN) segítenek a logikai műveletek szinkronizálásában az eszközön.Ezenkívül a logikai kapuk az órát kezelik és visszaállítják a jeleket, biztosítva a sima működést.Ezt a CPLD-t nagysebességű logikai feldolgozáshoz, programozhatóságot, hatékony jelvezérléshez és megbízható I/O vezérléshez tervezték, így alkalmassá teszi a beágyazott rendszerekhez, a kommunikációhoz és az ipari automatizáláshoz.

EPM7256AETC144-10N specifikációk

Beír	Paraméter
Gyártó	Altera/intel
Sorozat	Max® 7000a
Csomagolás	Tálca
Alkatrész állapota	Elavult
Programozható típus	A rendszer programozható rendszerben
Késleltetés idő TPD (1) Max	10 ns
Feszültség -ellátás - belső	3V ~ 3,6 V
Logikai elemek/blokkok száma	16
A makrocellák száma	256
A kapuk száma	5000
I/O száma	120
Üzemi hőmérséklet	0 ° C ~ 70 ° C (TA)
Szerkesztési típus	Felszíni
Csomag / tok	144-LQFP
Beszállító eszköz csomag	144-TQFP (20x20)
Alaptermék száma	EPM7256

EPM7256AETC144-10N alkalmazások

Mesterséges intelligencia

Ezt a CPLD -t az AI hardvergyorsítókban alkalmazzák az AI algoritmusok hatékony feldolgozásához szükséges összetett számítások kezelésére, javítva mind a sebességet, mind a megbízhatóságot az AI alkalmazásokban.

5G technológia

Az 5G kommunikáció birodalmában az EPM7256AETC144-10N a legjobb a jelfeldolgozáshoz és a kommunikációs protokollok kezeléséhez.Nagysebességű logikai műveletei megkönnyítik a vezeték nélküli rendszerek következő generációjában szükséges gyors feldolgozást.

Felhőalapú számítástechnika

Az adatközpontokon belül ez az eszköz javítja a feldolgozási képességeket, és alkatrészként szolgál a nagy mennyiségű adat és az összetett számítások kezelésére, támogatva a felhőalapú szolgáltatások infrastruktúráját.

Fogyasztói elektronika

A CPLD olyan alkalmazásokat talál a fogyasztói elektronikában, mint például a televíziók és a játékkonzolok, ahol olyan egyedi logikai funkciókat hajt végre, amelyek javítják az eszköz funkcióit és tapasztalatait.

Vezeték nélküli technológia

Vezeték nélküli kommunikációs eszközökben használják a jelek modulálására és demodulálására, biztosítva a hatékony és eredményes kommunikációt olyan eszközökben, mint az útválasztók és a celluláris modemek.

Ipari irányítás

Ez az eszköz szerves része az ipari környezetben az automatizálási rendszerekhez, ahol vezérli a gépeket és kezeli a folyamatokat, hozzájárulva a megnövekedett termelékenységhez és biztonsághoz.

A tárgyak internete (IoT)

Az IoT eszközökben az EPM7256AETC144-10N kezeli az adatfeldolgozási és kommunikációs feladatokat, nagyszerűen a csatlakoztatott eszközök zökkenőmentes működéséhez az intelligens otthonokban és az iparban.

Orvosi berendezések

A CPLD -t orvostechnikai eszközökben alkalmazzák olyan feladatokhoz, mint az adatgyűjtés és a jelfeldolgozás, szerepet játszanak az orvosi diagnosztika és a kezelési berendezések megbízhatóságában és hatékonyságában.

EPM7256AETC144-10N Hasonló részek

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N előnyei

Nagy logikai sűrűség

Ez az eszköz 256 makrocellát és körülbelül 5000 felhasználható kapust csomagol, lehetővé téve a komplex logikai áramkörök megvalósítását egyetlen chipen belül.Ez a nagy logikai sűrűség megkönnyíti az integráltabb és kompaktabb mintákat, csökkentve az összetevő teljes számát és egyszerűsítve a táblák elrendezését.

Rendszeren belüli programozhatóság (ISP)

A rendszeren belüli programozhatósággal egy IEEE STD-n keresztül.1149.1 JTAG interfész, az EPM7256AETC144-10N lehetővé teszi a könnyű programozást és az átprogramozást közvetlenül az áramkörön belül.Ez a képesség felbecsülhetetlen értékű a gyors prototípus készítéséhez és az iteratív tervezési folyamatokhoz, lehetővé téve a beállítások elvégzését anélkül, hogy a chipet cserélnénk.

Gyors terjedés késleltetés

A CPLD mindössze 10 ns maximális terjedési késleltetésével biztosítja a bemenetek és kimenetek gyors feldolgozását olyan alkalmazásokhoz, amelyek nagysebességű adatkezelést és időszerű válaszokat igényelnek, például a videofeldolgozást és a nagyfrekvenciás kereskedési rendszereket.

Alacsony energiafogyasztás

A 3,3 V-os tápfeszültségen működő EPM7256AETC144-10N optimalizálva van az energiahatékonyság érdekében.Ez az alacsony energiafogyasztás előnyös a hordozható és az akkumulátorral működtetett eszközökön, ahol az energiagazdálkodás jó az operatív élettartam meghosszabbításához.

Átfogó I/O képességek

Az eszköz 120 I/O csapokkal van felszerelve, kiterjedt csatlakozási lehetőségeket biztosítva.Ez lehetővé teszi a rugalmas interfészet a perifériák és más rendszerkomponensek széles skálájával, így nagyon adaptálható az összetett multi-eszköz környezetekhez.

Nem felejtő konfigurációs tárolás

Az EEPROM-alapú memóriájának köszönhetően a CPLD megtartja a konfigurációs beállításait, még akkor is, ha a tápellátást kikapcsolják, biztosítva, hogy az eszköz funkciója állandó maradjon az energiakik-ciklusok között.Ez a szolgáltatás szükséges a megbízható, hosszú távú teljesítményt igénylő alkalmazásokhoz, a gyakori újrakonfiguráció nélkül.

EPM7256AETC144-10N programozási lépések

Az EPM7256AETC144-10N eszköz programozása egy hatlépéses rendszer-programozási (ISP) folyamatot foglal magában:

1. Írja be az ISP -t: Ez a lépés biztosítja, hogy az eszköz bemeneti és kimeneti alkatrészei a normál használatról a programozási módra váltanak.Körülbelül 1 milliszekundumot vesz igénybe.

2. Ellenőrizze az azonosítóját: A programozás megkezdése előtt az eszköz ellenőrzi a saját azonosítóját.Ez a lépés nagyon gyors.

3. Tömeges törlés: Ez törli az összes korábbi adatot az eszközről.Ezt úgy végzi, hogy megkapja egy parancsot, hogy mindent töröljen, majd várjon 100 milliszekundumot, hogy megbizonyosodjon arról, hogy minden törlődik -e.

4. Program: Itt helyezik az új adatokat az eszközbe.Mindegyik adathoz az eszköz megfelelő címére kerül, majd egy speciális impulzus biztosítja, hogy megfelelően tárolják -e.

5. Ellenőrizze: A programozás után az eszköz ellenőrzi, hogy az összes adatot helyesen tárolják -e, ha visszaolvassa, és összehasonlítja azzal, hogy legyen.

6. Kilépés az ISP: Ez a lépés visszakapcsolja az eszközt a programozási módról a normál használati módra.Körülbelül 1 milliszekundumig tart.

A programozáshoz szükséges teljes idő attól függ, hogy mennyi ideig tart az egyes impulzusok, és hogy az adatok milyen gyorsan mozoghatnak az eszközbe és onnan, amelyet a programozási óra sebessége befolyásol, és hogy mennyi adat van feldolgozni.A különböző eszközök különböző időtartamot igényelhetnek, mivel a programhoz eltérő memória van.

EPM7256AETC144-10N csomag PIN-OUT-Diagram

Az ábra az EPM7256AETC144-10N csomag vázlatát és a PIN-kódszámozást mutatja.Ez a chip a TQFP-144 (vékony quad lapos csomag 144 tűvel), ami azt jelenti, hogy mind a négy oldalon finom hangszórókkal rendelkezik.Az 1. érintkező helyét egy kis pont jelzi, és a PIN -számok az óramutató járásával ellentétes irányban növekszik a csomag körül.A kulcsfontosságú referenciacsapok, mint például az 1. érintkező, a 37. érintkező, a 73. és a 109. érintkező, segítséget nyújtanak az orientációban a PCB -szerelés során.A vázlati méretek meghatározzák a chip fizikai méretét, hogy biztosítsák a megfelelő PCB illesztést.A Pinout elrendezés lehetővé teszi a hatékony jelvezérlést, így alkalmassá teszi az összetett logikai alkalmazásokhoz.Az EPM7256AE a MAX 7000A CPLD sorozat része, amely 256 makrocellát és rendszeren belüli programozhatóságot mutat be.A -10N utótag egy 10 ns sebességű és egy ólommentes csomagot jelöl.

EPM7256AETC144-10N gyártó

Az EPM7256AETC144-10N egy összetett programozható logikai eszköz (CPLD), amelyet eredetileg az Altera Corporation fejlesztett ki, amelyet később megvásárolt Intel Corporation 2015 -ben. Az akvizíció óta az Intel az Altera FPGA és CPLD termékcsaládjainak hivatalos gyártójává vált, beleértve a Max® 7000A sorozatot, amelyhez ez az eszköz tartozik.Az EPM7256AETC144-10N-t nagy teljesítményű, alacsony fogyasztású alkalmazásokhoz tervezték, támogatva a rendszeren belüli programozhatóságot (ISP) a JTAG-n keresztül (IEEE 1149.1).Noha az Intel örökölte az Altera CPLD technológiáját, ezt az eszközt azóta megszüntették, és most elavultnak minősülnek, vagyis az Intel már nem termel vagy támogatja azt az aktív gyártás során.

Következtetés

Az EPM7256AETC144-10N egy hatékony és rugalmas CPLD, amelyet az AI, 5G, felhőalapú számítástechnika, ipari gépek, IoT és orvostechnikai eszközökben használnak.Gyorsan feldolgozza az adatokat, kevés energiát használ, és lehetővé teszi az egyszerű átprogramozást anélkül, hogy eltávolítaná az áramkörből.Ez továbbra is hasznos a régebbi terveknél, amelyek stabil teljesítményű programozható logikát igényelnek.Függetlenül attól, hogy ezzel a CPLD-vel dolgozik, vagy hasonló alternatívákat keres, annak megértése, programozása és előnyei segíthetnek abban, hogy a lehető legjobban kihasználják a nagysebességű digitális alkalmazásokban.

Adatlap PDF

EPM7256AETC144-10N adatlapok:

Max 7000a.pdf
