4,7 kΩ ellenállás útmutató: Színkód, felhasználás, tesztelés és értékek összehasonlítása

A 4,7 kΩ-os ellenállás az áramkörök áramszabályozására és feszültség beállítására szolgáló általános elektronikus rész.Ez a cikk elmagyarázza, mit jelent az érték, hogyan kell leolvasni a színsávokat, és mik a főbb jellemzői.Azt is megmutatja, hogy hol használják általában, például felhúzó és lehúzó jeleket, tranzisztorvezérlést és feszültségosztókat.Azt is megtanulja, hogyan ellenőrizheti ezt multiméterrel, és hogyan lehet összehasonlítani a 10 kΩ-os és 47 kΩ-os ellenállásokkal.

Katalógus

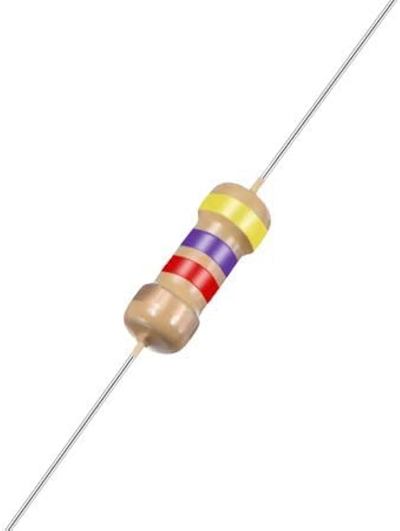

1. ábra 4,7 kΩ axiális ellenállás

Mi az a 4,7 kΩ-os ellenállás?

A 4,7 kΩ-os ellenállás olyan ellenállás, amelynek ellenállásértéke 4700 ohm (Ω).A „kΩ” kiloohmot jelent, tehát 4,7 kΩ = 4,7 × 1000 Ω = 4700 Ω.Egy áramkörben ezt az értéket általában az áram biztonságosabb szintre csökkentésére vagy a feszültségszint beállítására használják egy csomóponton.Segít stabilan tartani a jeleket azáltal, hogy szabályozza, mekkora áram folyhat át egy útvonalon.Egyszerűen fogalmazva, a 4,7 kΩ-os ellenállás egy szabványos érték, amelyet az áram vagy a feszültség szabályozására használnak anélkül, hogy az áramkört túlságosan meghúznák.

4,7 kΩ-os ellenállás elektromos jellemzői

A 4,7 kΩ-os ellenállás sokféle típusban és méretben készíthető, így a specifikációi sorozatonként és gyártónként eltérőek.Az alábbi táblázat az adatlapokon látható általános, mérhető specifikációkat sorolja fel.

Műszaki adatok	Tipikus tartomány
Névleges ellenállás	4,7 kΩ (4700 Ω)
Tolerancia	±0,1%, ±0,5% ±1%, ±2%, ±5%
Teljesítmény besorolás (axiális)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Teljesítmény besorolás (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Hőmérséklet együttható (TCR)	25, 50, 100, 200, 300 ppm/°C
Működő hőmérsékleti tartomány	-55°C-tól +155°C (típusonként változó)
Max működik feszültség	~50 V és 500 között V (csomagtól/teljesítménytől függően)
Max túlterhelés feszültség	Magasabb mint üzemi feszültség (sorozatfüggő)
Csomag mérete (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Testméret (axiális)	attól függ teljesítmény (hosszabb test a nagyobb W-hez)
Ellenállás technológia	Vastag film, vékony film, fém fólia, huzaltekercs
Hosszú távú stabilitás	pl. ±(0,2% 1%-ra 1000 óra felett (típusfüggő)
Zaj (relatív)	Engedje le fém/vékony film, magasabb bizonyos vastag fóliákban
Feszültség együttható	Jellemzően alacsony;pontosabb típusokban van megadva
Nedvesség / környezetvédelmi minősítés	Változó (általános célútól a nagy megbízhatóságú sorozatig)

4,7 kΩ ellenállás színkódja

Sok 4,7 kΩ-os ellenállás színsávot használ, így gyorsan azonosíthatja az értéket.A sávok száma (4, 5 vagy 6) főként azt változtatja meg, hogy hány számjegy jelenjen meg, és hogy szerepel-e olyan extra információ, mint a hőmérsékleti együttható.

4 sávos színkód

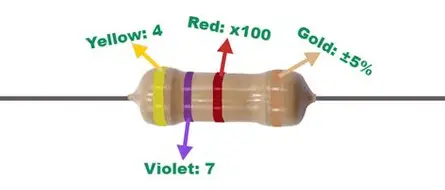

2. ábra. 4-sávos 4,7 kΩ színkód

Band Pozíció	Szín	Jelentése	Érték
1. zenekar	Sárga	1. számjegy	4
2. sáv	Violet	2. számjegy	7
3. zenekar	Piros	Szorzó	× 100 (10²)
4. zenekar	Arany	Tolerancia	±5%

Az első két sáv a 47-et adja. A harmadik sáv (piros) azt jelenti, hogy szorozzuk 100-zal, tehát 47 × 100 = 4700 Ω.Ez 4,7 kΩ.Az aranysáv azt mutatja, hogy az ellenállás ±5%-kal eltérhet a megadott értéktől.

5 sávos színkód

Az 5 sávos ellenállás egy plusz számjegyet ad hozzá, így az érték három jelentős számjegyet használ a szorzó előtt.Ezt általában szűkebb tűréshatárú alkatrészekhez használják.

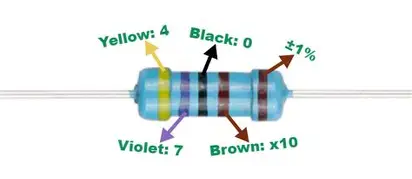

3. ábra. 5 sávos 4,7 kΩ színkód

Band Pozíció	Szín	Jelentése	Érték
1. zenekar	Sárga	1. számjegy	4
2. sáv	Violet	2. számjegy	7
3. zenekar	Fekete	3. számjegy	0
4. zenekar	Barna	Szorzó	× 10 (10¹)
5. zenekar	Barna	Tolerancia	±1%

Az első három sáv 470-et alkot. A szorzósáv (barna) ×10-et jelent, tehát 470 × 10 = 4700 Ω.Ez 4,7 kΩ-nak felel meg.Az utolsó sáv (barna) ±1%-os tűréshatárt jelez, ami általában pontosabb, mint a szokásos 4 sávos részek.

6 sávos színkód

A 6 sávos ellenállás a tolerancia mellett hőmérsékleti együttható (tempco) sávot is tartalmaz.Ez akkor hasznos, ha fontos az értékek stabilitása a hőmérséklet változásai miatt.

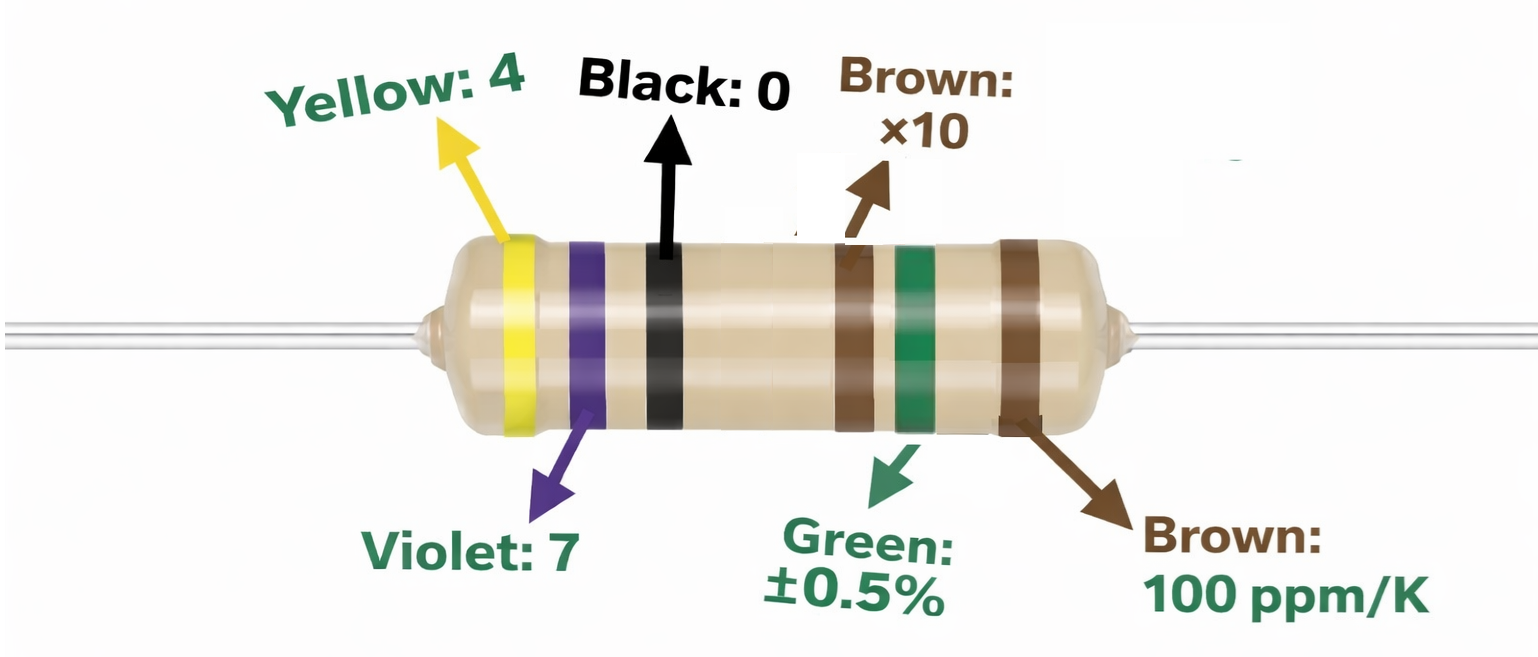

4. ábra 6-sávos 4,7 kΩ színkód

Band Pozíció	Szín	Jelentése	Érték
1. zenekar	Sárga	1. számjegy	4
2. sáv	Violet	2. számjegy	7
3. zenekar	Fekete	3. számjegy	0
4. zenekar	Barna	Szorzó	× 10 (10¹)
5. zenekar	zöld	Tolerancia	±0,5%
6. zenekar	Barna	Tempco	100 ppm/°C

A zöld sáv azt jelenti, hogy az ellenállás ±0,5%-kal változhat 4,7 kΩ-tól.A barna tempco sáv körülbelül 100 ppm/°C-os ellenállásváltozást jelent, ami 0,01% per °C (mert 100 ppm = 100/1 000 000).Az alacsonyabb ppm/°C értékek általában jobb stabilitást jelentenek, ha a hőmérséklet emelkedik vagy csökken.Ez az oka annak, hogy 6 sávos ellenállásokat gyakran használnak ott, ahol az állandó ellenállás fontosabb a hőmérséklet felett.

4,7 kΩ-os ellenállás alkalmazása

A 4,7 kΩ-os ellenállás egy „középső” érték, amely sok gyakorlati kialakításhoz illeszkedik, különösen a logikai jelek és a kis jelű áramkörök köré.Az alábbiakban bemutatjuk az áramkörökben való használat általános módjait.

1. Felhúzó ellenállás digitális bemenetekhez

A 4,7 kΩ-os felhúzás segít a digitális bemenetnek tiszta HIGH-t olvasni, amikor a kapcsoló vagy a kimenet nyitva van.Elég erős felhúzást ad a kis zajok elleni küzdelemhez, de továbbra is ésszerű áramot tart, ha a zsinórt ALACSONYAN húzzák.Ez az érték széles körben látható a mikrokontroller bemenetein és a nyitott kimenetű kimeneteken.Gyakori a megosztott jelvonalakon is, ahol a stabilitás számít.

2. Lehúzó ellenállás a stabil LOW állapotért

A 4,7 kΩ-os lehúzás LOW-on tartja a jelet, amikor semmi sem hajtja.Ez megakadályozza a „lebegő” bemeneteket, amelyek véletlenszerűen megváltoztathatják az állapotot.Gyakran használják gombokkal, érzékelőkimenetekkel és engedélyező tűkkel.Az érték elég erős ahhoz, hogy tiszta szintet határozzon meg anélkül, hogy az áramkört megnehezítené.

3. Tranzisztor előfeszítése kisjelű fokozatokban

A BJT vagy MOSFET illesztőprogram szekciókban gyakran 4,7 kΩ-t használnak az alap/kapu csomópont előfeszítési útvonalának beállítására.Segít szabályozni, hogy egy vezérlőjel milyen erősen hajtja meg a tranzisztor bemenetét.Sokan választják ezt, ha szilárd vezérlési utat szeretnének túlzott meghajtóáram nélkül.Segít abban is, hogy a bemenet ne maradjon feltöltve, amikor a vezetési jel megszakad.

4. Feszültségosztó referencia vagy érzékelő csomópontokhoz

A 4,7 kΩ-os ellenállást általában egy másik ellenállással párosítják, hogy osztóként szolgáljanak a megjósolható csomóponti feszültséghez.Bemenet skálázására, referencia beállítására és érzékelő kiolvasó áramköreire használják.Az érték praktikus, mert nem igényel túl nagy alkatrészeket, és az osztóáramot továbbra is mérsékelten tartja.Könnyen egyeztethető számos szabványos ellenállásértékkel.

5. A jelvezeték csillapítása vagy enyhe terhelés

Egyes jelutakban 4,7 kΩ-ot használnak könnyű terhelésként a nem kívánt lebegés csökkentésére vagy a csomópont viselkedésének alakítására.Segíthet csillapítani a kis zajok felvételét a nagy impedanciájú vonalakon.Ez gyakori az analóg bemeneteknél és a komparátor bemeneteknél.A cél egy stabilabb csomópont, anélkül, hogy azt súlyos terheléssé változtatnánk.

Hogyan teszteljünk egy 4,7 kΩ-os ellenállást multiméterrel?

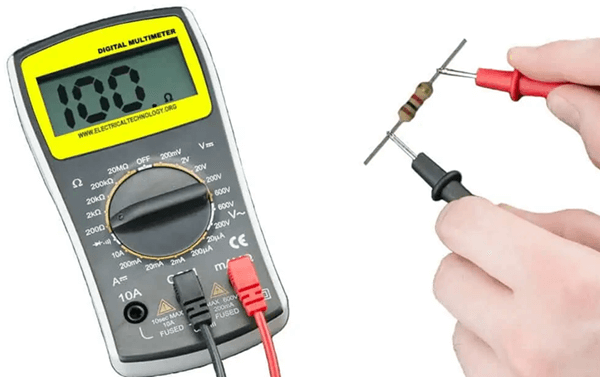

5. ábra Ellenállás mérése digitális multiméterrel

A multiméter gyors ellenőrzése megerősíti, hogy az ellenállás közel van-e a várt értékéhez.Ez hasznos az alkatrészek hibaelhárítása vagy válogatása során.

1. lépés: Állítsa be megfelelően a multimétert

Kapcsolja be a multimétert, és állítsa ellenállás (Ω) módba.Ha a mérő kézi tartományú, válasszon 4,7 kΩ feletti tartományt, például 20 kΩ.Győződjön meg arról, hogy a szondák a megfelelő portokhoz (COM és Ω) vannak csatlakoztatva.Érintse meg röviden a szonda hegyeit, hogy megbizonyosodjon arról, hogy a mérőműszer megfelelően reagál.

2. lépés: A mérés előtt válassza le az ellenállást

A legpontosabb leolvasás érdekében az ellenállást áramkörön kívül kell mérni.Ha még mindig egy táblára van forrasztva, más alkatrészek párhuzamos utakat hozhatnak létre, amelyek megváltoztatják a leolvasást.Ha az eltávolítás nem lehetséges, emelje fel az ellenállás egyik lábát, hogy ne legyen teljesen csatlakoztatva.Ez a lépés megakadályozza a túl alacsonynak tűnő hamis értékeket.

3. lépés: Mérje meg az ellenállás értékét

Tartson egy szondát az ellenállás minden vezetékén.Tartson állandó érintkezést, hogy az érték ne ugorjon a rossz kapcsolat miatt.Olvassa el a kijelzett ellenállást, és jegyezze meg, hogy közel van-e a 4,70 kΩ-hoz.Az ellenállás tűrésétől függően egy kis drift normális.

4. lépés: Ítélje meg az eredményt a várt tartomány alapján

Ha tudja, hasonlítsa össze a leolvasott értéket az ellenállás tűréshatárával.Egy általános ±5%-os alkatrész esetében a normál tartomány körülbelül 4,465 kΩ és 4,935 kΩ között van.Egy ±1%-os rész esetében a normál tartomány körülbelül 4,653 kΩ és 4,747 kΩ között van.Ha a mérő OL-t (nyílt vonal) vagy a várt tartományon kívül eső értéket mutat, akkor az ellenállás megsérülhet vagy a mérési beállítás rossz lehet.

A 4,7 kΩ vs 10 kΩ vs 47 kΩ ellenállások összehasonlítása

Ezt a három értéket gyakran ugyanazokra a „feladatokra” használják (például felhúzások, előfeszítési útvonalak és elválasztók), de eltérően viselkednek, mivel az ellenállás megváltoztatja az áramerősséget és a terhelést.Az alábbi táblázat bemutatja a gyakorlati elektromos különbségeket, és azt, hogy az egyes értékeket általában mikor kell kiválasztani.

Jellemzők	4,7 kΩ	10 kΩ	47 kΩ
Jelenleg 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Jelenleg 12 V	2,55 mA	1,20 mA	0,255 mA
Ellenállás aránya 4,7 kΩ	1×	2,13× magasabb	10× magasabb
Feszültségesés ellenálláson 1 mA-en	4,7 V	10 V	47 V
Teljesítmény disszipáció 5 V-on (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Erő disszipáció 12 V-on	30,6 mW	14,4 mW	3,06 mW
RC idő állandó 100 nF-os kondenzátorral	0,47 ms	1,00 ms	4,70 ms
RC levágás frekvencia 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Aktuális változás 1 V-os növekedésenként	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Kimenet impedancia hozzájárulás az osztóban	Alacsony	Közepes	Magas
Töltési idő 63%-ra 100 nF mellett	0,47 ms	1,00 ms	4,70 ms
Töltési idő ~99%-ra (≈5τ)	2,35 ms	5,00 ms	23,5 ms
Tipikus ADC forrás impedancia effektus	Minimális hiba	Elfogadható hiba	Észrevehető hiba lehetséges
Érzékenység szivárgási áramhoz (1 µA szivárgási hiba)	0,47% hiba	1,0% hiba	4,7% hiba
Rokon jel beállítási sebessége	Gyors	Mérsékelt	Lassú

Következtetés

A 4,7 kΩ-os ellenállás kiegyensúlyozott ellenállást biztosít, amely számos áramkörben jól működik.Színkódja mutatja értékét és pontosságát, egy multiméteres teszt pedig megerősíti, hogy továbbra is megfelelően működik-e.Gyakran használják a jelek stabilizálására, a tranzisztor bemenetek vezérlésére és rögzített feszültségszintek létrehozására.Alacsonyabb vagy magasabb értékekhez képest mérsékelt áramot vesz fel és megbízható marad, ezért széles körben használják.
