A TDA2822 erősítő feltárása: Pinout, adatlap és alkalmazásáramkörök

Az operatív erősítők vagy az OP-ampkák, amint széles körben elismertek, az elektronikus áramkör világában nem énekelt hősök.Ezek az alapvető alkatrészek az audio amplifikáció gerincét szolgálják, és hatékonyan növelik az audiojeleket figyelemre méltó szintre, miközben biztosítják az egyértelműség és a hűség.A hordozható és fogyasztói elektronikában az OP-amps, mint például a TDA2822 szerepe, szükség lesz szükségessé.Ezt a kétcsatornás op-amp-amp-amp-amp-amp-amp-amp-alkalmazást az alacsony teljesítményű alkalmazásokhoz igazítják, tükrözve a kortárs technológiai igények alapos megértését.Az olyan eszközökre összpontosítva, mint a TDA2822, ez a cikk az audio amplifikáció megkülönböztetéseibe belemerül, amelyek javítják a mindennapi elektronikus eszközöket, így a kifinomult audiofeldolgozás hozzáférhetővé teszi a széles közönség számára.

Katalógus

TDA2822 áttekintés

A TDA2822 egy monolitikus integrált áramkör, amelyet egy 12+2+2 PowerDip csomagba burkoltak.Elsősorban kettős audio teljesítmény -erősítést kínál, hordozható rádiók és televíziós hangrendszerek vendéglátása.Fellebbezése nemcsak képességeiből fakad, hanem az egyszerű áramkör -tervezés, a kiváló audio kimenet és a támogatott feszültség -alkalmazások széles skálájából.Ez lehetővé teszi a megfelelő választást a kis léptékű audio eszközökhöz, például kazettás játékosokhoz és multimédia hangszórókhoz.

A kompatibilis feszültségbeállítások széles skálája lehetővé teszi a TDA2822 számára, hogy robusztus audio -t szállítson a hatékonyság feláldozása nélkül.A bonyolult áramkör kialakítása lehetővé teszi a Swift beépítését a különféle elektronikus beállításokba.A mérnökök gyakran igénybe veszik a hídkötésű terhelés (BTL) konfigurációját olyan alkalmazásokban, amelyek nagyobb kimeneti teljesítményt igényelnek, és javítják az audio vetületet kevesebb alkatrészt.A TDA2822 alkalmazkodóképessége visszatükrözi a megfontolt erőforrás -menedzsment stratégiáit, amelyeket általában összetett projektekben értékelnek.

A puszta műszaki előírásokon túl a TDA2822 foglalkozik a kiváló minőségű, hordozható audio iránti törekvéssel.Fokozza az audio tisztaságát a kompakt eszközökben, összehangolva a miniatürizálás és a hozzáférhető technológia modern trendeivel.A fogyasztói elektronikába történő integrálásuk során hajlamos jelentősen növelni a hallási élményt, következetes és tiszta hangot kínálva még változatos környezetben is.Ez a folyamatos minőség megfelel a termékek tartósságának vágyainak és az Ön elégedettségének, megerősítve a TDA2822 -et, mint a fogyasztói audio megoldások sarokkövét.

Tűkonfiguráció

PIN -es szám	Tűnév	Leírás
1, 3	Kibocsátás	Biztosítja az erősített audio kimenetet
5., 8.	Invertáló bemenet (in-)	Az erősítő invertáló csapja általában megalapozott
6., 7.	Nem invertáló bemenet (in+)	A nem invertáló csapot az audio jel tartalmazza
4	VCC-	Csatlakoztatva a negatív ellátó sínhez
2	VCC+	Csatlakozik a pozitív ellátó sínhez

Jellemzők

Jellemző	Meghatározás
Tápfeszültség -tartomány	3-15 V-os
Maximális üzemi feszültség	15 V -os
Kimeneti teljesítmény	3.2 Watts
Audio terhelés impedanciája	8 ohm
Erősítési erősítés	39 dB
Működési ellátási áram	12 MA
Bemeneti torzítási áram	0,1 µA
A tápegység kilökődés aránya (PSRR)	40 dB
Minimális crossover -torzítás	Igen
Alacsony nyugalmi áram	Igen
Konfigurációs támogatás	Híd vagy sztereó
Csomagtípus	8 csapos mártás

Műszaki előírások

Paraméter	Meghatározás
Osztály	AB osztály
Kimeneti teljesítmény	3.2 W
Szerelési stílus	Lyukon keresztül
Beír	1-csatornás mono vagy 2-csatornás sztereó
Csomag / tok	PDIP-16
Audio - terhelés impedancia	8 ohm
Thd plusz zaj	0,20%
Tápfeszültség - Max	15 V
Tápfeszültség - Min	3 V
Minimális üzemi hőmérséklet	-40 ° C
Maximális üzemi hőmérséklet	+150 ° C
Csomagolás	Cső
Márka	Stmicroelectronics
Leírás/funkció	Fejhallgató/hangszóró
Nyereség	39 dB
Magasság	4,59 mm
IB - Bemeneti torzítási áram	100 NA
Bemeneti típus	Egyetlen
Hossz	20 mm
Csatornák száma	2 csatorna
Működési ellátási áram	12 MA
Üzemeltetési tápfeszültség	5 V, 9 V, 12 V
Kimeneti áram	1.5 a
Kimeneti jeltípus	Differenciális, egyedülálló
Kimeneti típus	1-csatornás mono, 2-csatornás sztereó
PD - Teljesítmény -eloszlás	4 W

Erősítő áramkör

TDA2822 audio erősítő áramkör

TDA2822 tesztáramkörök

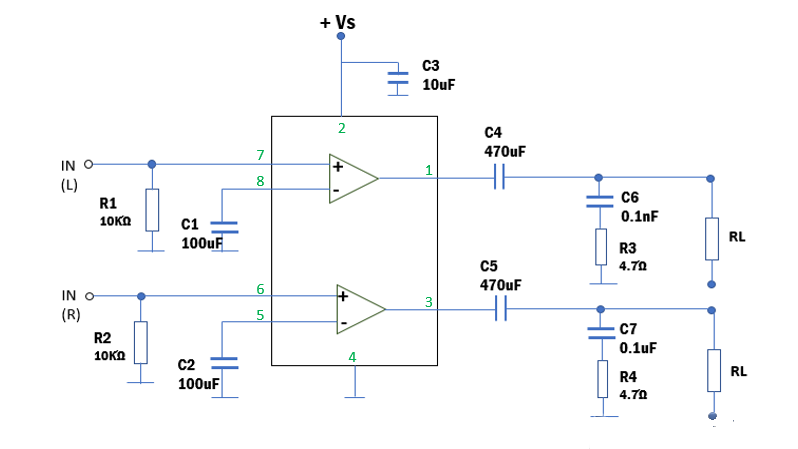

Tesztelés a TDA2822 áramkörrel sztereó módban

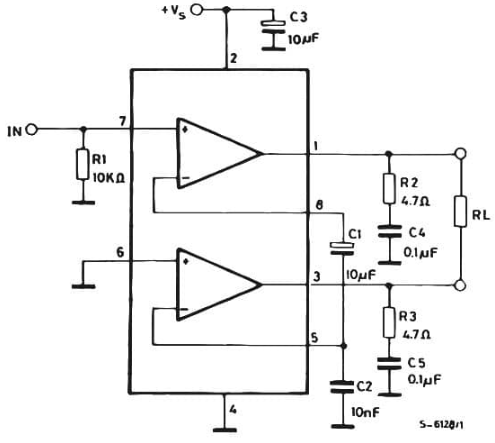

TDA2822 áramkör híd módban

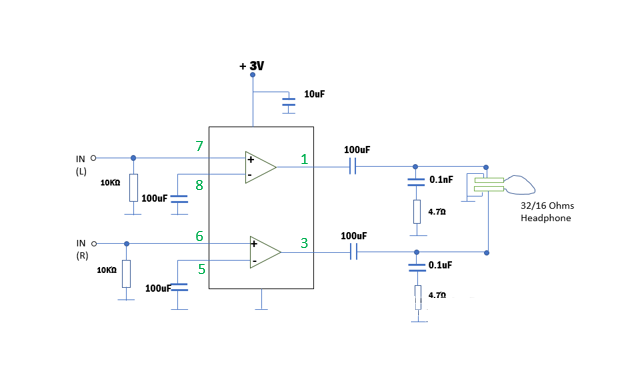

TDA2822 alkalmazások hordozható játékosokban

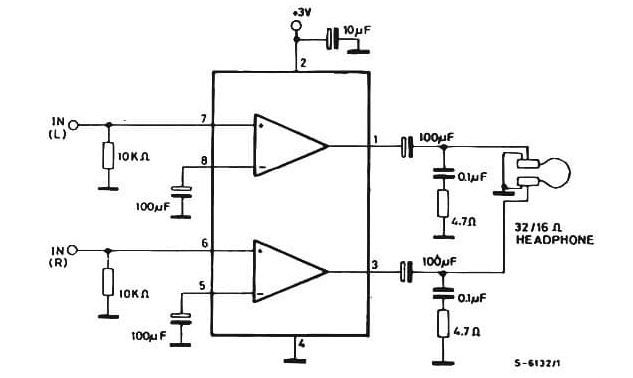

A TDA2822 költséghatékony megoldások integrálása a hordozhatósághoz

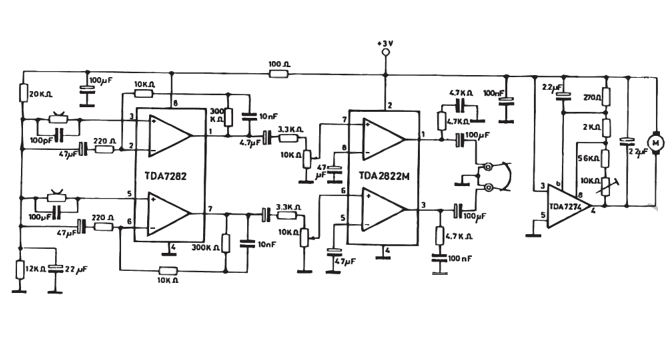

Fokozza a 3V -os sztereó kazettás lejátszókat motoros sebességszabályozással és TDA2822

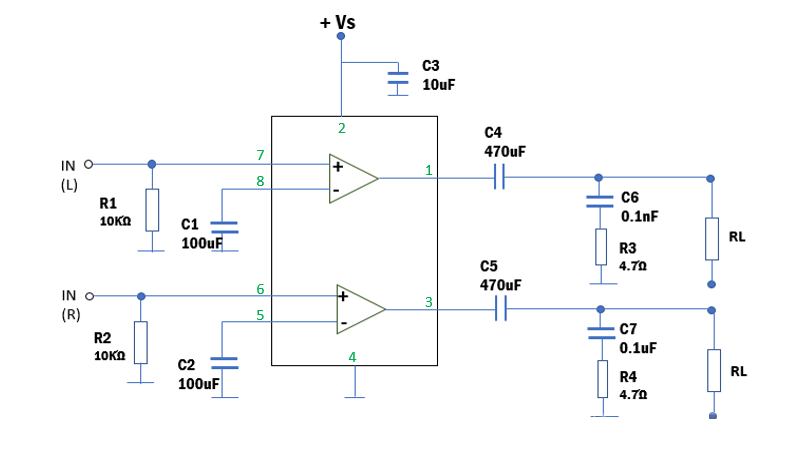

A TDA2822 amplifikáció működési elve

Az erősítő áramkör kidolgozása a TDA2822 -vel, amely zökkenőmentesen működik, összpontosítson a pontos csatlakozások létrehozására.Pontosabban, a bal oldali audiocsatornát az 1 -től C4 -ig, a jobb oldali csatornát pedig a 3. érintkezőhöz kell irányítani a C5 segítségével.Ezek a kondenzátorok aktív tengelykapcsolóként szolgálnak, kiszűrve az egyenáramot, miközben lehetővé teszik a váltakozó aktuális audiojelek zökkenőmentes átadását.A jel integritásának megőrzése és a visszacsatolás vagy az oszcilláció enyhítése érdekében a fordító csapokat kondenzátorokon keresztül kell csatlakoztatni a földhöz.Eközben a nem invertáló bemeneteknek biztonságosan kapcsolódniuk kell az audioforrásokhoz, elősegítve a hang tisztaságát és csökkentve a torzulást.

A TDA2822 teljesítménye az energiamegállapodásain.A 2. érintkezőnek közvetlen kapcsolatra van szüksége az áramforráshoz a zökkenőmentes működéshez, míg a 4. érintkezőnek szilárd talajt kell létrehoznia.A biztonságos földelés stabil referenciát hoz létre, amely elősegíti az erősítő zökkenőmentes működését.Egy további kondenzátor bevezetése a VCC és a talajszint között jelentősen elfojthatja az elektromágneses zavarokat és más zajokat, ami tisztább audiojelet eredményez.Gyakran megjegyezheti, hogy az energiabeállítás átgondolt megközelítése lényegesen csökkenti a nem kívánt zajt, kiemelve a tiszta elektronikus rendszerekben a tiszta energiabemenetek elérésének megkülönböztetését.

Noha a TDA2822 alapvető beállítása az amplifikáció szempontjából ígéretes, a gyakorlati betekintésen alapuló finomhangolás jelentősen növelheti teljesítményét.A különféle kondenzátorértékekkel végzett kísérlet javíthatja a frekvenciaválaszot, az erősítőt testreszabva az adott audio jellemzőkre.Ezenkívül az olyan alkatrészek hozzáadása, mint például a hőcsökkentés elősegíti a hőszint kezelését, megakadályozva a túlzott hőmérsékletet és meghosszabbítva az eszköz élettartamát.A személyes próbára és a hibára, a környezeti feltételek és az összetevők specifikációinak módosítása a szakértői betekintéssel, a kiváló teljesítmény és a sokoldalúság elősegítése.

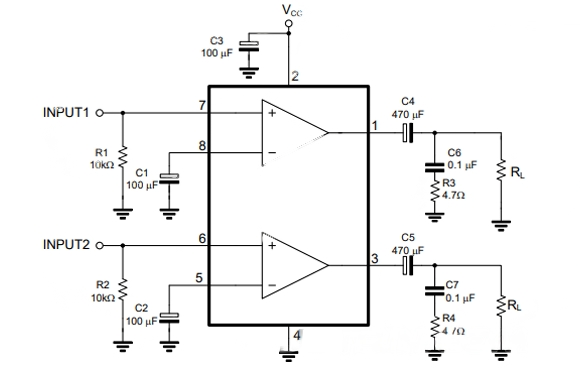

A TDA2822 erősítő elsajátítása

A TDA2822 erősítő potenciáljának teljes felszabadításához az audio törekvéseiben az árnyalt alkalmazás megértése létfontosságú.Ez az útmutató vezet egy tipikus áramköri kialakításon keresztül, a TDA2822 adatlapjába ágyazott gazdag részletekből.

Kezdje a bal oldali audiocsatornával, és csatlakoztassa a bal audio kimenetet az erősítő kimenetének 1. érintkezőjéhez egy C4 -ként megjelölt elektrolitkondenzátor segítségével.Ez a kondenzátor művészi módon összekapcsolja az audio jelet a hangszórójával, miközben minden DC -összetevőt blokkol.A megfelelő audioélmény kidolgozásához használjon párhuzamos stratégiát, és kapcsolja össze a jobb audio kimenetet a 3 kimeneti tűvel, egy másik elektrolit kondenzátor, C5 segítségével.Ez a beállítás biztosítja, hogy mindkét csatorna harmonizálódjon, kiegyensúlyozott audioélmény elérésével.

A hatékony földelés jelentősen csökkenti a zajt és az áramkör megszakítását.Közvetlenül az invertáló bemeneti csapok, az 5. és a 8. érintkező körül, elektrolitkondenzátorokon keresztül, amelyek szűrőként szolgálnak, kecsesen stabilizálják a bemeneti jeleket.Ami a nem invertáló bemeneti csapokat-a bal oldali csatorna 7-es és a jobb jobb oldali ponthoz-csatlakoztassa őket az audio bemeneti forrásokhoz, ezáltal leképezve az elsődleges jelútot.

Figyelembe véve az IC -t az audio ambíciókkal.A TDA2822 2. érintkezőjének összekapcsolása a DC áramforráshoz hangolva a projekt specifikációihoz.Gondoskodjon arról, hogy a 4. érintkező csatlakozzon a talajhoz az áramkör befejezéséhez.Az erősítő bátorságának és kitartó képességének növelése érdekében.Integráljon egy szűrő kondenzátort (C3), amely áthidalja a VCC -t (8. érintkező) és a talajt.Ez a kondenzátor párnázza az áramellátási hullámokat, ezáltal finomítva az audio kimenetet.Ezeket a módszereket végrehajtva nemcsak egy hang- és jártas amplifikációs áramkört hoz létre, hanem az audioinnovációkba való zökkenőmentes adaptációhoz is.

Ekvivalensek és alternatívák a TDA2822 -hez

Ekvivalens modellek

• C4556C

• NJM4560

Ekvivalens modellek

• LM386

• AD620

• IC6283

• JRC45558

• CXA1622p

• TDA8542

• TPA3138D2PWP

• TDA2824

• Tea2025b

• Tea2025d

• BA534

• TDA7268

• TDA8547

• CXA1634P

A TDA2822 felhasználása

Amplifikáció AM és FM rádiók

A TDA2822 -et gyakran használják az AM és az FM rádiók audio jeleinek fokozására, robusztus hangot adva a kompakt eszközökről.Az amplifikációs áramkörök finomítása elősegíti a zajszint csökkentését, ami egyértelműbb, rezonancia audio kimenetet eredményez.Megállapíthatja, hogy az alkatrészek kiigazítása a kiegyensúlyozott kimenet elérése érdekében gazdagabb hallási élményt eredményez, miközben minimalizálja a torzítást.

Audio a hordozható lejátszókban

A hordozható audioeszközökben a TDA2822 jelentősen megemeli a hangminőséget.Hatékonysága jól alkalmas az akkumulátorral működtetett eszközökhöz, kielégítő hangot biztosítva az energia megőrzése közben.A különféle audiofájlok egyedi tulajdonságainak nyereségbeállításának testreszabásával a hallgatók élvezhetik a nagyobb rendszerekhez hasonló hang mélységét, élénk hallási környezetet teremtve.

Alacsony teljesítményű hangerősítés

A TDA2822 kiemelkedik az alacsony teljesítményű erősítést igénylő forgatókönyvekben, így ideális az alkalmazásokhoz, ahol az akkumulátorok megőrzése nagyra becsülhető, például vezeték nélküli fülhallgató és hordozható hangszórók.A stratégiai áramköri tervezés révén meghosszabbíthatja az akkumulátor élettartamát anélkül, hogy feláldozná a hangmennyiséget vagy a tisztaságot, igazítva a mobil alkalmazás igényeit.

Wien híd oszcillátorok

A jelzőtermelő berendezéseken belül a TDA2822 gyakran hozzájárul a Wien Bridge oszcillátor áramkörökhöz, folyamatos szinuszhullámokat biztosítva, amelyeket különféle tesztelési és mérési alkalmazások során keresnek.Az alkatrészek kiválasztásának és az áramkör kialakításának javításával figyelemre méltó teljesítményt érhet el, kiemelve az erősítőt, mint felbecsülhetetlen értékű eszköz a pontos audio frekvencia előállításához.

Audio teljesítményerősítő

A TDA2822 hatékonyan audio teljesítmény -erősítőként működik, ügyes a kis hangszórók vezetéséhez.A megfelelően illeszkedő hangszóró impedancia és az erősítő konfigurálása lehetővé teszi a felhasználók számára, hogy elérjék a csúcs kimenetet a hangminőség veszélyeztetése nélkül.A TDA2822 sokoldalú jellege lehetővé teszi mind az egyszerű, mind a bonyolult audio beállításokat, amelyek bőséges rugalmasságot kínálnak a tervezésben és a használatban.

Audio jelek fellendítése

A TDA2822 fontos szerepet játszik az audio jel erősségének megerősítésében, és értékes eszközként helyezkedik el a továbbfejlesztett hangszintet igénylő projektekben.Gyakran értékelheti a chip azon képességét, hogy javítsa audio -törekvéseit azáltal, hogy fokozott egyértelműséget és vetítést biztosít.A visszacsatolási mechanizmusok beépítésével és a hatékony áramkörök biztosításával lehet elérni a jobb hangerősítést, amely a bonyolultabb rendszerekre emlékeztet.

Következtetés

A TDA2822 OP-AMP ebben a cikkben történő feltárása hangsúlyozza, hogy aktív szerepe az audio amplifikációs technológia fejlődésében.Kétcsatornás konfigurációjával, alacsony feszültségű működésével és tiszta, kiváló minőségű hang előállításának képességével a TDA2822 az audioerősítő tervezésének fejlődésének tanúsítását jelenti.Például, hogy a műszaki innovációk hogyan lehet zökkenőmentesen integrálódni a fogyasztói elektronikába, javítva a hallási élményt anélkül, hogy veszélyeztetné az energiahatékonyságot vagy a tervezés egyszerűségét.Az ilyen op-ampkák részletes működésének és gyakorlati alkalmazásainak megértése nemcsak műszaki ismereteinket kibővíti, hanem gazdagítja a minket körülvevő technológiával való interakciót is.A TDA2822 képességeinek elsajátítása új lehetőségeket nyithat meg az audio -tervezésben, bemutatva a kreativitás és a pontosság keverékét, amely meghatározza a modern elektronikát.

Adatlap PDF

TDA2822 adatlapok:

TDA2822.pdf
