IC 7447: BCD-7 szegmensű konverterek útmutatója

Az IC 7447-et elsősorban a bináris kódolású decimális (BCD) adatok konvertálására használják olyan jelekké, amelyek képesek 7 szegmens kijelzőket vezetni.Ez a chip lehetővé teszi, hogy a BCD bemenetek feldolgozásával és a megfelelő kimenetekké történő lefordításával vizuálisan ábrázoljuk a 0 és 9 közötti számokat.Ez a cikk az IC 7447 részletes funkcióit, PIN -konfigurációját és operatív jellemzőit vizsgálja, értékes betekintést nyújt mindenki számára, aki az alaplap projektekben részt vesz.

Katalógus

Az IC 7447 áttekintése

Az IC 7447 meghatározó darabként szolgál a 74XX logikai családban, amelyet gyakran használnak a digitális alkalmazások spektrumában, beleértve a számológépeket, a pultokat, az órákat és a mérési rendszereket.Elsődleges funkciója a BCD (bináris kódolású decimális) bemenetek dekódolása a 7 szegmens kijelzőkhöz, megkönnyítve a bináris adatok könnyen értelmezhető formátumokká történő átalakítását.Egy 14 tűs kettős csomagba kapszulázva, és egy 15 V-os nyitott kollektor kimenetet tartalmazva, ez az IC négybites bináris szekvenciát fordít 0 és 9 közötti tizedes számokra.

Az IC 7447 egyértelműsége és megbízhatósága alapkomponensként határozza meg a digitális áramkörök világszerte.A digitális órákban és a számlálókban ez az IC lehetővé teszi a numerikus adatok egyértelmű bemutatását az egyértelműség és a technológiai pontosság érdekében.Az olyan összetett rendszereken belül, mint a multifunkcionális mérőeszközök, az időzítés és a logikai szekvenálás megértése befolyásolhatja a teljesítményt, a készségeket általában az iteratív tesztelés során érlelték.Az a képesség, hogy megkülönböztesse és navigáljon ezeket a finomságokat, az egyszerű végrehajtási törekvéseket a tervezés és a hatékonyság optimalizálásának lehetőségeire emeli.

Technikai szempontból az IC 7447 megkönnyíti a hatékony adatok reprezentációját, hídként szolgálva a nyers bináris bemenetek és a tizedes számok kifejező potenciálja között.Ez a fordítás nem pusztán technikai feladat, hanem javítja az eszközökkel való interakciót.A megvalósítás során alkalmazott kis kiigazítások, például a meghajtó áramának módosítása a kijelzőkhöz, jelentősen megváltoztathatják a kimeneti minőséget és az alkatrészek élettartamát, kiemelve az elektronika empirikus és iteratív tanulásának lényegét.

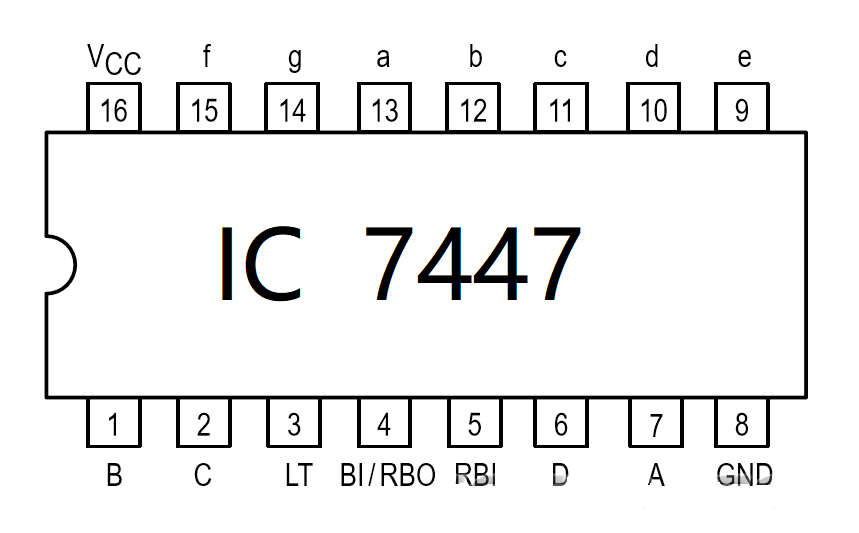

IC 7447 PIN -konfiguráció

Nem	Leírás
1	BCD B bemenet
2	BCD C bemenet
3	Lámpateszt
4	RB kimenet
5	RB bemenet
6	BCD D bemenet
7	Bcd egy bemenet
8	Föld
9	7 szegmens E kimenet
10	7 szegmens D kimenet
11	7 szegmens C kimenet
12	7 szegmensű kimenet
13	7 szegmens kimenetet
14	7 szegmens G kimenet
15	7 szegmens F kimenet
16	VCC - Pozitív ellátás

Hogyan működik az IC 7447 a digitális áramkörökben?

A meghajtóáramkör egy olyan kombinációs logika, amelynek célja a több bemeneti jel meghatározására szolgáló kimenetekké történő lefordítása.Fő célja annak biztosítása, hogy a kimenetek szisztematikusan és kiszámítható módon pontosan megfeleljenek a bemeneti értékeknek.Például az IC 7447, a BCD-7-szegmens dekóder, ezt a funkciót úgy hajtja végre, hogy a bináris kódolású decimális (BCD) bemeneteket vizuálisan felismerhető tizedes kimenetekké alakítja.Ez a folyamat a logikai algebra alapelveire és a logikai kapuk működésére támaszkodik, hogy ezeket a konverziókat hatékonyan hajtsák végre.

A 7 szegmens kijelző funkcionalitása magában foglalja a bemenetek és a kimenetek közötti egyszerű kapcsolatot.A rendszer négy bemeneti vonalba vesz, amelyet a dekóder hét kimeneti vonal vezérlésére folyamatban van.Az IC 7447-en belül a dekóder a BCD bemeneti adatokat olyan formátumba fordítja, amely közvetlenül meghajtja a 7 szegmens kijelzőt.Mindegyik bemeneti kombináció előre leképezhető, hogy megvilágítsa a kijelző specifikus szegmenseit, képezve a kívánt számokat vagy karaktereket.Ez a feltérképezés biztosítja, hogy a kijelző megbízhatóan és következetesen működjön további külső vezérlés nélkül.

Az IC 7447 egyik legfontosabb jellemzője az, hogy képes -e kezelni ezt a konverziót belsőleg.A chip automatikusan generálja a BCD bemenetek szükséges kiegészítéseit, kiküszöbölve a külső programozás vagy az extra áramkörök szükségességét.Ez a beépített funkció egyszerűsíti az információ megjelenítésének folyamatát, mivel a chip az adatokat olyan formátumban készíti el, amelyet a 7 szegmens kijelző könnyen értelmez.Ennek eredményeként egyértelmű és hatékony megoldást kínál a digitális bemenetek olvasható kimenetekké történő átalakításához.

BCD-7-szegmenskonverzió az IC 7447-en keresztül

Az IC 7447 egy chip, amelyet a közös anód 7 szegmens kijelzők, például a Kingbright SA03 vezérlésére használnak.Konvertálja a 4 bites bináris bemenetet a 7 szegmens modulon megjelenő számokra.A 4 bites bemenetet D, C, B és A jelölik, minden egyes bit értéket képvisel: D a 8 hely, C a 4 hely, B a 2 hely, és A az 1 helye.Ezek a bemenetek általában bináris számlálóból származnak.Ha a bemenet 0000 (bináris 0 -ra) és 1001 (bináris 9 -re) között van, az IC a megfelelő számot állítja elő a kijelzőn.Ezt bináris kódolású tizedesnek (BCD) hívják.Ha a bemenet magasabb, mint 1001, akkor az IC helytelen vagy meghatározatlan értékeket ad ki a kijelzőn.Ellenőrizheti ezeket a kimeneteket az IC adatlapjában található igazságtáblázat segítségével.Az IC vezérlőcsapjai BI/RBO, RBI és LT címkével vannak ellátva.Ezeket a kijelző ürítésére, fodrozódására és tesztelésére használják.Az IC normál működéséhez csatlakoztassa ezeket a csapokat egy 5 V -os áramforráshoz.

Alapbeállítás

Az áramkör beállításához kezdje el az energia csatlakoztatásával.Csatlakoztassa a 16. érintkező (VCC), a 3. tű (LT), a 4. érintkező (BI/RBO) és az 5. érintkező (RBI) 5 V -os tápegységhez annak biztosítása érdekében, hogy az alkatrészek megfelelő teljesítményt kapjanak.Ezután csatlakoztassa a 8. tűt (GND) a földhöz (0v) az áramkör befejezéséhez, és biztosítson egy stabil referenciapontot.Ezután kapcsolja össze a bemeneti csapokat.Csatlakoztassa az 1., 2., 6. és 7. csapot, amelyek DCBA bemenetekként szolgálnak, a számláló megfelelő DCBA kimeneti csapjaihoz.Ez lehetővé teszi a számláló számára, hogy jeleket küldjön, amelyek vezérlik a kijelző kimenetét.Végül vezesse be a kijelzőt.Csatlakoztassa a 9-től 15-ig tartó csapokat az A, B, C, D, E, F és G szegmensekhez a közös anód 7 szegmens kijelzőjének.Győződjön meg arról, hogy az egyes csapok helyesen illeszkednek a megfelelő szegmenshez, hogy a pontos számjegyű ábrázolást biztosítsák a kijelzőn.

Haladó műveletek a kijelzőkezelésben

Az olyan integrált áramkörök, mint a 74xx47, úgy vannak kialakítva, hogy egyszerűsítsék a vezérlést és javítsák a többjegyű kijelzők teljesítményét.Ezek az áramkörök olyan funkciókat tartalmaznak, mint a lámpateszt, az ürítő bemenet és a fodrozódások, amelyek javítják a kijelző megbízhatóságát, egyértelműségét és hatékonyságát.A Lámpateszt A funkció egyidejűleg világít egy 7 szegmens kijelző összes szegmensét, amikor a specifikus csapot alacsony feszültséggel aktiválják.Ez a teszt segít megerősíteni, hogy minden szegmens megfelelően működik a rendszeres használat előtt vagy a karbantartás során.A DCBA bináris bemeneti értékektől függetlenül működik, így gyors és egyszerű módja annak, hogy biztosítsák a megjelenítés készségét.A Bemenet kitöltése Lehetővé teszi a kijelző összes szegmense kikapcsolását a bemeneti adatok megváltoztatása nélkül.Ez a szolgáltatás hasznos az energia megtakarításához az inaktivitás során vagy a vizuális rendetlenség csökkentéséhez olyan eszközökön, ahol a folyamatos megvilágítás zavaró lehet.Megőrzi a bemeneti adatokat, miközben rugalmasságot biztosít a kijelző kezelésében.

A Ripple takaró bemenet (RBI) és Ripple takaró kimenet (RBO) Ellenőrizze a vezető nullák elnyomását több számjegyű kijelzőkben.Például, ahelyett, hogy megjeleníti a "005 -et", a kijelző "5." -t mutatEz a funkció biztosítja, hogy csak az értelmes számjegyek világítsák meg.A láncolt kijelzőkben az egyik IC RBO csatlakozik a következő RBI -hez, biztosítva a következetes nulla elnyomást az összes számjegyben.A legkevésbé jelentős Digit RBI -je nagyfeszültséghez van csatlakoztatva, hogy csak szükség esetén nulla legyen.Ezek a funkciók együtt működnek a digitális kijelzők funkcionalitásának javítása érdekében.Biztosítják a működési megbízhatóságot, megőrzik az energiát és javítják a numerikus információk egyértelműségét.Az alábbi ábrák a bemeneti konfigurációk (DCBA, RBI és LT) és a megfelelő kimenet kapcsolatát mutatják egy 7 szegmens kijelzőn, kiemelve, hogy a funkciók, mint például a Ripple kitörés és a lámpa teszt, hogyan befolyásolják a kijelzőt.

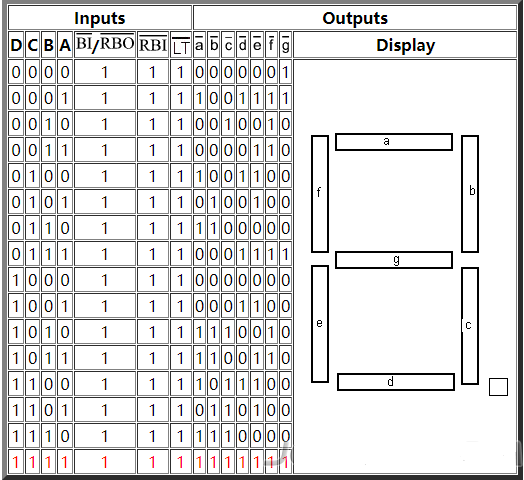

7 szegmens kijelző bemeneti és kimeneti táblázat

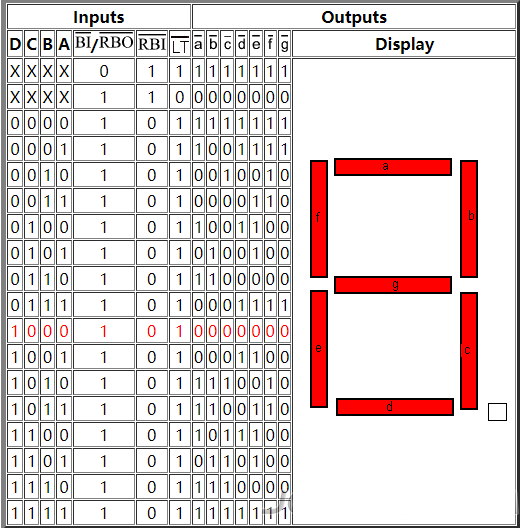

7 szegmensű kijelző a fodrozódás és a lámpa teszt eredményei

IC 7447 szolgáltatások és specifikációk

• Támogatja a széles feszültségtartományt, nagyobb rugalmasságot kínálva.

• Képes hatékonyan működni változó környezeti körülmények között.

• A belső pull-up ellenállások eltávolítják a külső alkatrészek szükségességét.

• A bemeneti bilincs diódákat tartalmazzák, így a nagysebességű befejezés szükségtelen.

• A kimeneteket nyílt kollektor funkciókkal tervezték.

• A BCD (bináris kódolású tizedes) bemenetet 7 szegmenses kijelzővé alakítja, lehetővé téve a 0–9-es számok megjelenítését.

• Négy bemeneti vonallal és hét kimeneti vonallal rendelkezik a funkcionalitáshoz.

• Minden csomag tartalmaz egy 7447 IC -t.

• A chipet a "7447" azonosítóval jelölik.

• 5 V -os áramforráson működik, elfogadható tartományban 4,75 V és 5,25 V között.

• 14-16 csapokkal érkezik, kettős-line csomag (DIP) formátumban.

Következtetés

Az IC 7447 fontos része a számok bemutatásának a 7 szegmenses kijelzőkön történő megjelenítésében, ha a bináris kódolású tizedes adatokat olvasható formátumra változtatja.Hasznossága és hasznos tulajdonságai sok digitális elektronikai projekt számára közös választássá teszik, az alapvető számlálóktól a fejlett rendszerekig.A működésének megtanulása javíthatja a digitális kijelzők tervezését és működését.
