EP20K100EFC324-1X FPGA: Jellemzők, specifikációk, alkalmazások és programozási útmutató

Az EP20K100EFC324-1X egy programozható chip (FPGA) az Intel altera APEX-20KE® sorozatából.Úgy tervezték, hogy kezelje a komplex digitális áramköröket és támogassa a nagysebességű adatfeldolgozást.Ez az útmutató elmagyarázza annak jellemzőit, specifikációit, a programozását és annak előnyeit, így mindenki számára hasznos forrássá válik.

Katalógus

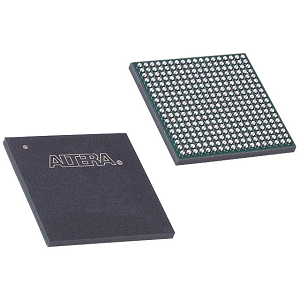

EP20K100EFC324-1X áttekintés

A EP20K100EFC324-1X Az Intel Altera APEX-20Ke® sorozatának része, egy terepi programozható kapu tömb (FPGA), amely nagy sűrűségű, programozható logikai alkalmazásokhoz alakult, amelyek kifinomult rendszer-chip (SOPC) integrációkat igényelnek.Ezt az eszközt megkülönböztetik a 4 160 logikai elem vagy cellák és 416 logikai tömb (LABS) integrációja, amelyek megkönnyítik a különféle digitális áramköri tervek jelentős konfigurálhatóságát.Ezenkívül jelentős mennyiségű beágyazott memóriával büszkélkedhet, amely az FPGA -n belüli igényes adattárolási követelményeket alkalmazza.Az alkalmazás sokoldalúságának tovább javításával az EP20K100EFC324-1X támogatja a 246 I/O csapokat, és jelentős kapuszámot kínál körülbelül 263 000 ekvivalens kapu, hatékonyan működve 1,71 V és 1,89 V között.Csomagolva van egy 324-es gömbös gömbrácsos tömbbe (FBGA), amely elősegíti az elektronikus szerelvényekbe történő robusztus fizikai integrációját.

Az EP20K100EFC324-1X az a tökéletes választás, ha készen áll arra, hogy ömlesztett megrendeléseket hozzon velünk a projektekhez vagy a terméksorokhoz.

EP20K100EFC324-1X CAD modellek

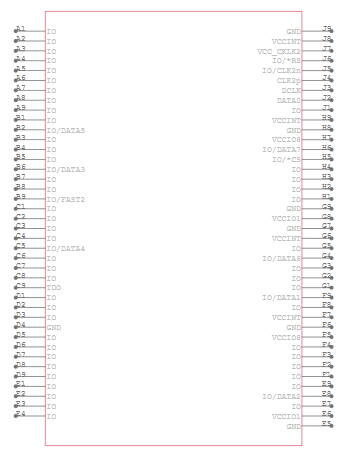

EP20K100EFC324-1X szimbólum

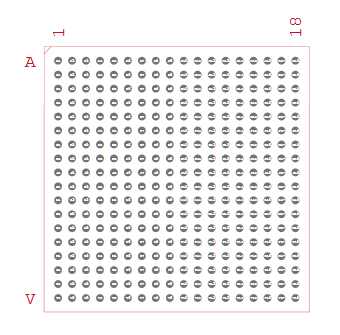

EP20K100EFC324-1X lábnyom

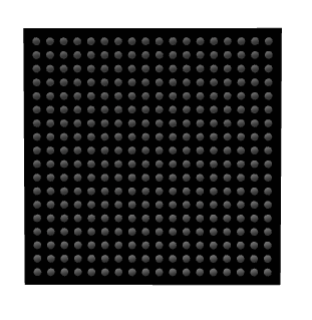

EP20K100EFC324-1X 3D modell

EP20K100EFC324-1X szolgáltatások

• Nagy logikai sűrűség: Az FPGA 4 160 logikai elemmel (LES) és 416 logikai tömb blokkokkal (LABS) van felszerelve.Ez a nagy sűrűségű logikai cellák lehetővé teszik a komplex digitális áramkörök és rendszerek megtervezését és végrehajtását egyetlen chipen belül, így ideális az alkalmazásokhoz, amelyek robusztus logikai feldolgozási képességeket igényelnek.

• Beágyazott memória: 53 248 RAM bit kínálva, ez az FPGA jelentős beágyazott memóriaforrást biztosít.Ez a szolgáltatás jó olyan alkalmazások számára, amelyek gyors adattárolást és visszakeresést igényelnek, lehetővé téve az adatintenzív feladatok hatékony kezelését.

• Kiterjedt I/O képességek: 246 bemeneti/kimeneti csapokkal az EP20K100EFC324-1X biztosítja az átfogó kapcsolatot és az interfészi lehetőségeket.Az I/O képességek széles skálája lehetővé teszi, hogy könnyen csatlakozzon számos külső eszközhöz és rendszerhez, javítva annak hasznosságát a komplex elektronikus szerelvényekben.

• Többfeszültségű támogatás: Az eszköz támogatja az 1,71 V és 1,89 V -os magfeszültségtartományt, és a Multivolt ™ I/O interfacing szolgáltatást nyújt.Ez lehetővé teszi, hogy az FPGA kompatibilis legyen más elektronikus alkatrészekkel, amelyek különböző logikai szinteken működnek, beleértve az 1,8 V, 2,5 V, 3,3 V és 5,0 V -ot, ami nagy rugalmasságot biztosít a rendszertervezésben.

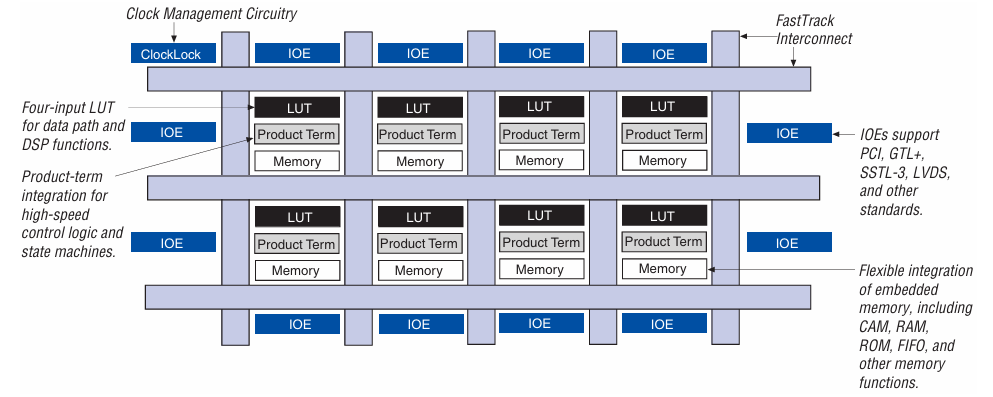

EP20K100EFC324-1X blokkdiagram

A EP20K100EFC324-1X blokkdiagram ábrázolja egy FPGA (mező programozható kapu tömb) belső szerkezetét, bemutatva annak különféle funkcionális egységeit.Az ábra összekapcsolt logikai blokkokból, memóriaelemekből, órakezelésből és I/O elemekből áll.A formatervezés középpontjában vannak Logikai tömb blokkok (Laboratóriumok), amelyek tartalmaznak Keresőasztalok (LUTS) és termék-alapú logika.Ezek az elemek lehetővé teszik a rugalmas logikai megvalósítást, így az FPGA alkalmas a nagysebességű vezérlő logikára, az állami gépekre és a DSP funkciókra.A FastTrack Connection Nagy sebességű kommunikációs útvonalat biztosít a logikai elemek között, biztosítva a hatékony jelvezetést az egész eszközön.A Órakezelési áramkör , beleértve a ClockLock funkciót, biztosítja a megbízható és szinkronizált működést az órajelek stabilizálásával és elosztásával az FPGA -n keresztül.A Bemenet/kimeneti elemek Az (IOES), az FPGA szövet körül elhelyezkedő (IOES), interfészekként szolgál a külső kommunikációhoz.Ezek az IOE több ipari szabványos protokollokat támogat, például PCI, GTL+, SSTL-3, és Lvds, lehetővé téve az FPGA számára, hogy különféle külső rendszerekkel kapcsolatba lépjen.Ezek az IOE -k biztosítják a kompatibilitást a különböző feszültségszintekkel és a jelátviteli szabványokkal, javítva az FPGA sokoldalúságát a beágyazott alkalmazásokban. Beágyazott memóriablokkok Biztosítson rugalmas tárolási megoldásokat az FPGA -n belül.Ezek a memóriaelemek működhetnek Tartalom címezhető memória (BÜTYÖK), Véletlenszerűen hozzáférési memória (RAM), Csak olvasható memória (ROM), Első-első-ki (FIFO) pufferek és más memóriaszerkezetek.Az a képesség, hogy a memória közvetlenül az FPGA szövetbe integrálja, javítja az adatfeldolgozási hatékonyságot, csökkentve a külső memória -függőségeket és a késleltetést.

EP20K100EFC324-1X specifikációk

Beír	Paraméter
Gyártó	Intell
Sorozat	Apex-20ke®
Csomagolás	Tálca
Alkatrész állapota	Elavult
Labs/CLB -k száma	416
A logikai elemek/cellák száma	4160
Összes RAM BITS	53248
I/O száma	246
A kapuk száma	263000
Feszültség - ellátás	1,71 V ~ 1,89 V
Szerkesztési típus	Felszíni
Üzemi hőmérséklet	0 ° C ~ 85 ° C (TJ)
Csomag / tok	324-BGA
Beszállító eszköz csomag	324-FBGA (19x19)
Alaptermék száma	EP20K100

EP20K100EFC324-1X alkalmazások

Hálózatépítés és kommunikáció

Ez az FPGA ideális hálózati berendezésekhez, például útválasztókhoz és kapcsolókhoz, ahol kezeli az adatirányítást, a jelfeldolgozást és a protokoll kezelését.Magas logikai sűrűségű és kiterjedt I/O képességei lehetővé teszik a modern kommunikációs infrastruktúrában szükséges összetett, nagysebességű adatműveletek támogatását.

Ipari vezérlőrendszerek

Az ipari szektorban az EP20K100EFC324-1X kiemelkedik az automatizálási rendszerekben.Programmabilitása és robusztus feldolgozási képességei lehetővé teszik a pontos vezérlést és a megfigyelést a gyártási folyamatok működési hatékonyságának és megbízhatóságának javításához.

Autóipari elektronika

Az FPGA alkatrészként szolgál az autóipari alkalmazásokban, különösen a fejlett vezetői segédeszközökben (ADAS) és a járműben belüli infotainment rendszerekben.Ez biztosítja a szükséges feldolgozási teljesítményt és alkalmazkodóképességet az adatok kezeléséhez és a modern járművekben szükséges kifinomult funkciók támogatásához.

Fogyasztói elektronika

Rugalmasságának és nagy teljesítményének köszönhetően az EP20K100EFC324-1X a fogyasztói elektronikában, például a nagyfelbontású televíziókban és a játékkonzolokban is megtalálható.Támogatja a komplex funkciókat és segítséget a termékfejlesztési ciklusok rövidítésében, kielégítve a fogyasztói elektronikai piac gyors ütemű igényét.

Orvostechnikai eszközök

Az orvosi területen ez az FPGA hozzájárul az orvosi képalkotó berendezések és a diagnosztikai eszközök funkcionalitásához.Az adatok nagy sebességgel történő feldolgozásának képessége biztosítja, hogy ezek az eszközök pontos és időszerű diagnosztikai eredményeket tudnak elérni a hatékony orvosi kezelés és képalkotás céljából.

EP20K100EFC324-1X Hasonló alkatrészek

• EP20K100EFC144-3

• EP20K100EFC144-2

• EP20K100EFC324-2

EP20K100EFC324-1X programozási lépések

Az EP20K100EFC324-1X, az APEX-20KE® FPGA sorozat tagja, az EP20K100EFC324-1X hatékony programozása érdekében fontos, hogy kövesse a Stepss Sequar Strithing Sequar-ot.Ez a folyamat biztosítja, hogy a tervezés hatékonyan lefordítsa olyan formátumot, amelyet az FPGA képes végrehajtani.Az alábbiakban felvázolom az FPGA modell programozásának részletes megközelítését, integrálva az eszközre jellemző lépéseket és módosításokat.

1. Tervezési bejegyzés

Kezdje a digitális logikai kialakítás létrehozásával.Használjon hardverleírási nyelveket (HDLS), például a VHDL -t vagy a Verilog -ot, amelyek lehetővé teszik a rendszer hardver funkciójának és logikájának leírását.Az olyan eszközök, mint az Altera's Quartus II, átfogó környezetet kínálnak a HDL -kód írására, tesztelésére és összeállítására.Győződjön meg arról, hogy a formatervezés moduláris, megkönnyítve a hibakeresést és a méretarányt.

2. Szintézis

Miután a tervezési bejegyzés befejeződött, a következő lépés a szintézis, ahol a HDL -kódot lefordítják egy hálózati listává.Ez a hálózati lista a kapuk, a papucsok és más hardver elemek összekapcsolt listáját képviseli, amelyek alkotják az Ön tervezését.A szintézis során a kódot az EP20K100EFC324-1X specifikus architektúrájára optimalizálják, biztosítva, hogy a formatervezés hatékonyan felhasználja az FPGA erőforrásait.Az olyan eszközök, mint a Synplify Pro vagy a Quartus II szintézis eszköze, felhasználhatók erre a célra.Fontos, hogy a tervezés optimalizálására összpontosítson, hogy megfeleljen az időzítés és az erőforrások korlátozásainak.

3. Végrehajtás

A szintézist követően a megvalósítás megtörténik.Ez a lépés magában foglalja a hálózati listát a tényleges FPGA hardverhez való leképezését.Ez magában foglalja a logikai elemek elhelyezését az FPGA -ban és a köztük lévő kapcsolatok irányítását.A Quartus II szoftver megkönnyíti ezt a folyamatot a megvalósító eszközökön keresztül, amelyek kezelik az elhelyezést és az útválasztást, hogy megfeleljenek a kívánt órasebességnek és a teljesítménymutatóknak.A megvalósítás során előfordulhat, hogy az időzítési elemzési eszközökből származó visszajelzések alapján iterálnia kell a tervezést annak biztosítása érdekében, hogy az összes teljesítménykövetelmény teljesüljön.

4. Bitstream generáció

A sikeres megvalósítás után a következő szakasz a bitream generálása.Ez a bináris fájl, amelyet betöltünk az FPGA -ra.A bitstream konfigurált adatokat tartalmaz az FPGA minden programozható eleméhez, beállítva az eszközt a funkciók elvégzéséhez a terv szerint.A Quartus II szoftver előállíthatja ezt a bitstream -t, amely készen áll az FPGA -ra történő letöltésre.

5. Az FPGA programozása

Az utolsó lépés az FPGA programozása a generált bitstream segítségével.Ezt meg lehet tenni egy hardverprogramozóval, amely kompatibilis az EP20K100EFC324-1X-rel, például az USB Blasterrel.Csatlakoztassa a programozót a fejlesztési táblájához, ahol az FPGA van felszerelve, és használja a Quartus II programozó eszközt a bitream átviteléhez az FPGA -ra.Ez a lépés betölti a formatervezést az FPGA -ra, és elkezdi működni a HDL -kódban meghatározott logika szerint.

EP20K100EFC324-1X előnyök

Nagy integráció

Az EP20K100EFC324-1X nagy integrációs képességeket kínál nagy számú logikai elem és beágyazott memória miatt.Ez az integráció lehetővé teszi a több funkció konszolidációját egyetlen eszközre.Ennek eredményeként a rendszerek egyszerűsíthetők, csökkentve a teljes alkatrészek számát, a szükséges fizikai teret és az elektronikus tervek esetleges kudarc pontjait.

Rugalmas logikai megvalósítás

Az EP20K100EFC324-1X architektúrája támogatja mind a keresési táblázatot, mind a termék-alapú logikát.Ez a logika megvalósításának ez a rugalmassága lehetővé teszi az FPGA optimalizálását az alkalmazások széles skálájára, az egyszerű logikai kapuktól a komplex kombinációs áramkörökig.Előnyt nyújt a tervezés sokoldalúság szempontjából, és a digitális funkciók széles spektrumát képes befogadni.

Fejlett összekapcsolási struktúra

A hierarchikus összekapcsolási struktúrával az FPGA magában foglalja a Local, a Megalab ™ és a FastTrack® összekapcsolódást.Ezek a speciális útválasztási erőforrások javítják a jelvezetési hatékonyságot és javítják az eszköz általános teljesítményét.Ez a fejlett összekapcsolási struktúra jó olyan tervekhez, amelyek nagysebességű adatátvitelt és alacsony késleltetést igényelnek, így az FPGA ideális a nagy teljesítményű számítástechnika és a telekommunikációhoz.

Órakezelés

Az EP20K100EFC324-1X magában foglalja a ClockLock és a ClockBoost technológiát, amely elősegíti a hatékony órakezelést.Ezek a tulajdonságok segítenek az órás jel integritásának fenntartásában az FPGA -ban, csökkentve a jitter és a jel megbízhatóságának javítását.Hatékony órakezelésre van szükség a szinkron digitális áramkörökhöz, biztosítva a stabil és kiszámítható működést a különféle környezeti körülmények között.

Tervezési rugalmasság

Az EP20K100EFC324-1X programozható jellege lehetővé teszi a hardver személyi igényeihez való testreszabását és az FPGA újrakonfigurálását különböző alkalmazásokhoz vagy frissítésekhez.Ez a rugalmasság azt jelenti, hogy egyetlen FPGA használható több projektben, ami előnyös egy dinamikus technológiai tájban, ahol a követelmények gyorsan változhatnak.

Gyors prototípus készítése

Az olyan FPGA-k, mint az EP20K100EFC324-1X, lehetővé teszik a digitális áramkörök gyors prototípus-készítését.Gyorsan fejlesztheti és iterálhatja a terveket anélkül, hogy az egyedi ASIC fejlődéshez kapcsolódó hosszú átfutási időket nem használna.Ez az új tervek gyors modellezésének és tesztelésének képessége felgyorsítja a fejlesztési folyamatot, ami gyorsabb innovációhoz és rövidített piacra kerül.

Költséghatékonyság

A több funkció integrálása egyetlen FPGA -ba csökkenti a további diszkrét alkatrészek szükségességét, ami költségmegtakarítást eredményezhet mind a beszerzés, mind az összeszerelés során.Ez az integráció leegyszerűsíti a gyártási folyamatot, és csökkenti a rendszer általános összetettségét, ami alacsonyabb karbantartási és frissítési költségeket eredményez a termék életciklusánál.

Hosszú távú támogatás

Az EP20K100EFC324-1X újrakonfigurálható aspektusa biztosítja, hogy a hardver frissíthető legyen a hibák kijavításához, a teljesítmény javításához vagy az új funkciók hozzáadásához anélkül, hogy fizikai hardver változtatásokat igényelne.Ez a hosszú távú támogatás és alkalmazkodóképesség védi a beruházásokat, és lehetővé teszi az eszközök számára, hogy új szabványok és technológiák megjelenjenek.

EP20K100EFC324-1X csomagolási méretek

Az EP20K100EFC324-1X egy FPGA az APEX-20KE® sorozatból, amely a 324-golyó Fine-Pitch gömbrácsos tömb (FBGA) csomag.Csomagolási mérete a következő:

• Hangmagasság: 1 mm

• Hosszúság × szélesség: 19 mm × 19 mm

• Terület: 361 mm²

EP20K100EFC324-1X gyártó

Az EP20K100EFC324-1X az APEX-20KE® terepi programozható kapu tömbök (FPGAS) sorozatának modellje, amelyet eredetileg az Altera fejlesztett ki.Miután az Intel 2015 -ben megvásárolta az ALTERA -t, ez az FPGA és más altera termékek az Intel kiterjedt programozható megoldási portfóliójának részévé váltak.Ennek eredményeként, Intell Továbbra is támogatja az Altera termékcsaládját, miközben integrálja őket saját fejlett technológiai kínálatukkal.Noha az EP20K100EFC324-1X-et elavultnak minősítették, és már nem termelnek, örökségét az Intel alatt tartják, amely újabb FPGA modelleket javasol a jelenlegi alkalmazásokhoz a hosszú távú támogatás és rendelkezésre állás biztosítása érdekében.

Következtetés

Az EP20K100EFC324-1X egy hatékony és rugalmas FPGA, amely lehetővé teszi az egyedi digitális áramkörök létrehozását és tesztelését.Nagy teljesítményű, beépített memóriát és többfeszültségű támogatást kínál, így sok iparágban hasznos.Ez az útmutató átvitte a főbb jellemzőket, a tervezést és az FPGA egyszerű programozására szolgáló lépéseit, így könnyen megértheti és felhasználhatja azt.
