A differenciális erősítők magyarázata: A precíziós jeláramok kiépítése és optimalizálása

Ez az útmutató a differenciális erősítőkről, a speciális áramkörökről szól, amelyek elősegítik a két jel közötti különbséget, miközben figyelmen kívül hagyják a mindkét jel megosztását.Elmagyarázza, hogy a differenciál erősítők hogyan működnek, hogyan épülnek fel operatív erősítők (OP-amps) segítségével, és hogy az ellenállások hogyan szabályozzák, hogy a jel mennyire erősül.Ez azt is megmutatja, hogyan lehet kezelni a gyenge jeleket pufferek hozzáadásával, az áramkör megfelelő megtervezésével, valamint az erősítők, például az összehasonlító és az automatikus fénykapcsolók használatával.Függetlenül attól, hogy érzékelőkkel, audiorendszerekkel vagy vezérlőáramkörökkel dolgozik, ez az útmutató világos és egyszerű megértést nyújt arról, hogy a differenciál erősítők miért olyan fontosak, és hogyan kell használni őket.

Katalógus

Mi az a differenciális erősítő?

A differenciális erősítő sok analóg rendszer alapvető része.Fő funkciója a két bemeneti jel közötti feszültségkülönbség erősítése, miközben figyelmen kívül hagyja a mindkét közös feszültséget.Ez a szelektív amplifikáció teszi annyira hasznossá a zajos környezetben.Amikor az interferencia, mint például az elektromágneses zaj vagy az erővonal, mindkét bemenetet egyenlően befolyásolja, az erősítő hatékonyan törli azt.

Ezt a képességet közös módú elutasításnak nevezzük.A magas közös módú elutasítási arány (CMRR) biztosítja, hogy az erősítő csak a valódi jelkülönbségre összpontosít, amely elősegíti a pontosság megőrzését.Például olyan orvosi berendezésekben, mint az EKG gépek, a szív elektromos jelei apróak és gyakran zajba vannak eltemetve.Egy differenciális erősítő tisztán kivonja ezeket a jeleket, lehetővé téve a megbízható leolvasásokat.Ugyanez az elv vonatkozik az ipari vagy audiorendszerekre, ahol a pontosság és a zaj elleni ellenállás fontos.

Amikor a jelek nagy távolságra haladnak, például az adatgyűjtő rendszerek csavart-pár kábelein keresztül, mindkét vezeték hasonló interferenciát vesz fel.A differenciális erősítő megszünteti ezt a megosztott zajt, és csak a hasznos jelkülönbséget erősíti.Emiatt ez egy kulcsfontosságú elem a precíziós elektronikában, az érzékelő interfészektől a nagy hűségű audioig.

OP-AMPS differenciális amplifikációban

Az OP-AMP, amely rövid az operatív erősítő számára, egy elektronikus alkatrész, amely sokkal nagyobb lesz a kis feszültségjelek.Két bemeneti csapja van: az egyiket nem invertáló bemenetnek hívják („+” jelöléssel), a másik pedig az invertáló bemenet („-” jelöléssel).Az OP-AMP összehasonlítja a két bemenet feszültségét, és kimenetet ad a közöttük lévő különbség alapján.Önmagában az OP-AMP-nek nagyon nagy nyeresége van, ami azt jelenti, hogy a két bemenet között egy apró feszültségkülönbség is a kimenetet a maximális vagy a minimális szintre tolja.Ez a legtöbb felhasználáshoz túl érzékenyvé teszi.Ennek kijavításához hozzáadunk valami negatív visszacsatolásnak nevezett dolgot, amikor a kimenet egy részét visszaküldik az invertáló bemenetbe az ellenállások révén.Ez elősegíti az OP-AMP-t, hogy a kimenetet állandó és hasznos szinten tartsa.Az ellenállások szabályozzák, hogy az OP-AMP mennyire erősíti a két bemenet közötti különbséget.

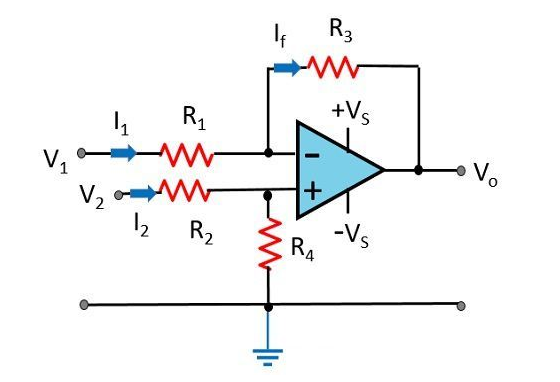

2. ábra: OP-AMP-k differenciális amplifikációban

Az ábra egy speciális beállítást mutat, amelyet differenciális erősítőnek neveznek, amelyet néha diff -erősítőnek hívnak.Négy ellenállást (r₁, r₂, r₃ és r₄) és két bemeneti jelet használ: v₁ és v₂.Az OP-AMP megvizsgálja, mennyire eltérnek a V₁ és a V₂, és ad egy kimeneti feszültséget, amely ezen a különbségen alapul.Ez a fajta áramkör kiválóan alkalmas a két jel közötti különbség felvételére, miközben figyelmen kívül hagyja a zajt vagy a nem kívánt jeleket, amelyek mindkét bemeneten azonosak.Ezért használják olyan dolgokban, mint az érzékelő áramkörök, audiorendszerek és a mérőeszközök, ahol tiszta és pontos jelekre van szükség.

Differenciális erősítő építése egy beállított nyereséggel

Áramköri tervezés

A világos és megbízható módon működő differenciális erősítő elkészítéséhez használjon kiegyensúlyozott beállítást négy ellenállással.A diagram megmutatja, hogyan történik ez egy OP-AMP (operatív erősítő), két bemeneti feszültség (V₁ és V₂) és négy ellenállás segítségével: R1, R2, R3 és R4.

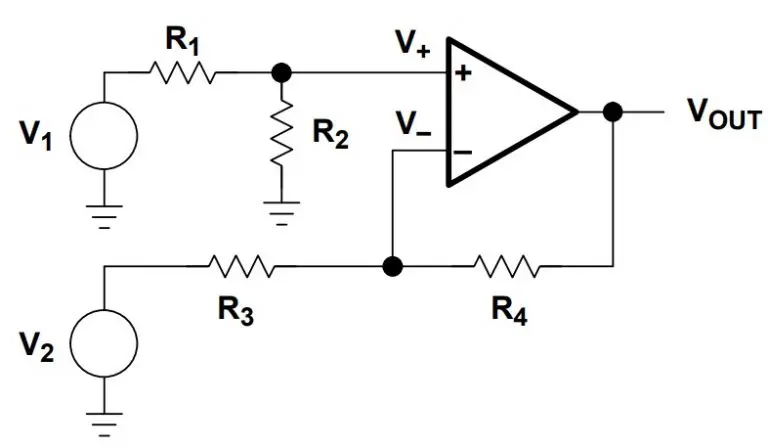

3. ábra.

Ebben az áramkörben az első bemeneti feszültséget, a V₁-t az R1 ellenálláson keresztül továbbítják az OP-AMP fordító bemenetére (mínusz jelzéssel jelölve).A második bemeneti feszültség, a V₂, az R3 ellenálláson megy keresztül a nem invertáló bemenetre (pluszjel jelölve).Ezután az R2 ellenállás összeköti az invertáló bemenetet a földhöz, és az R4 ellenállás összekapcsolja az OP-AMP kimenetét az invertáló bemenethez.Ez a visszacsatolási hurok segíti az OP-AMP irányítását a kimenetnek, és a két bemenet közötti különbséget tartja fenn.

Ennek az erősítőnek a fő gondolata az, hogy megmérje a V₂ és a V₁ közötti különbséget, és ezt a különbséget egy bizonyos összeggel szorozzuk meg, ezt nyereségnek nevezzük.A nyereséget a megfelelő ellenállási értékek kiválasztásával állítják be.Ha az R1 és az R3 azonos értékű, és az R2 és az R4 ugyanolyan értékű, akkor az áramkör jól fog működni, és tiszta, pontos kimenetet biztosít.Az egyenlő ellenállás nagyon fontos.Amikor az ellenállások egyeztetnek, az áramkör figyelmen kívül hagyhatja a mindkét bemeneti vonalon azonos zajt vagy interferenciát.Ezt nevezzük közös módú elutasításnak, és segít a kimeneti jel tisztaságának megőrzésében.Ha az ellenállások nem illeszkednek jól, akkor az áramkör átengedheti a nem kívánt jeleket, amelyek elronthatják a kimenetet.

Ennek elkerülése érdekében használjon nagy pontosságú ellenállásokat, amelyek értéke nagyon közel van, gyakran egymás 0,1% -án belül.A fejlettebb mintákban, akárcsak a mikrochip belsejében található, az ellenállási értékeket lézeres vágás segítségével gondosan beállítják, hogy megbizonyosodjon arról, hogy minden kiegyensúlyozott -e.Más esetekben gondoljon a hőmérsékletre is, mert a hő megváltoztathatja az ellenállások viselkedését.Tehát megpróbálnak olyan ellenállásokat választani, amelyeket a hőmérséklet nem befolyásol, vagy oly módon rendezi őket, hogy a dolgok stabilit tartsanak.Ezt az egyszerű típusú differenciális erősítőt gyakran használják a bonyolultabb rendszerek, például a műszeres erősítők kiindulópontjaként.Ezek az áramkörök extra alkatrészeket használnak a teljesítmény javítására, különösen akkor, ha nagyon kicsi jelekkel dolgozzanak zajos környezetben.

Kiszámító nyereség

A differenciális erősítő nyeresége annak mérése, hogy az áramkör mennyire növeli a különbséget a két bemeneti feszültség, a V₁ és a V₂ között.Más szavakkal, a Gain megmondja nekünk, hogy a kimenetet mennyire hasonlítják össze a bemeneti jelek közötti különbséggel.Ezt a nyereséget az áramkör elleni ellenállások határozzák meg, a bemeneti ellenállások és a visszacsatolási ellenállások értékeinek összehasonlításával.Ha az ellenállásokat kiegyensúlyozott módon állítjuk be, akkor a nyereség kiszámítása nagyon egyszerűvé válik.Tegyük fel, hogy az R1 ugyanaz, mint az R3, és az R2 megegyezik az R4 -vel.Az ilyen típusú beállítást szimmetrikusnak nevezzük, és ez segít az áramkör pontosabb működésében.Ebben az esetben az erősítő nyereségének képlete így néz ki:

Ez a képlet azt jelenti, hogy az erősítő átveszi a különbséget a V₂ és a V₁ között, és megszorozza azt a számmal, amelyet kap, amikor az R2 -t R1 -rel osztja.Tehát ha az R2 kétszer olyan nagy, mint az R1, akkor a kimenet a V₂ és a V₁ közötti különbség kétszerese lesz.

Íme egy példa:

Ha v₂ = 3 volt és v₁ = 1 volt, akkor a különbség 2 volt.

Ha az R2 10KΩ és R1 5KΩ, akkor a nyereség 10K / 5K = 2.

Tehát a kimeneti feszültség 2 × 2 = 4 volt.

Ha mind a négy ellenállást azonos módon végzi (R1 = R2 = R3 = R4), akkor a nyereség 1 lesz. Ez azt jelenti, hogy az erősítő nem változtatja meg a különbség méretét, csak átadja a különbséget a kimeneten, ahogy van.Ez akkor hasznos, ha csak egy jelet akar mérni vagy átadni anélkül, hogy erősebbé tenné.Időnként azonban erősebbnek kell lennie a kimenetre, különösen, ha a bemeneti jelek nagyon kicsik.Ehhez az R2 és az R4 nagyobb, mint az R1 és az R3.Ez növeli a nyereséget, és nagyobbá teszi a kimeneti jelet.Például, ha az R2 tízszer nagyobb, mint az R1, akkor a nyereség 10, és a kimenet tízszerese a bemeneti különbségnek.

De a növekvő nyereségnek is van hátránya.A nagy nyereség nem kívánt jeleket is, például zaj vagy interferencia, erősebbé teheti.Lehet, hogy az apró feszültség hibák is nagynak tűnnek.Ez az erősítő kimenetének zajos vagy pontatlanná teheti.Ezért fontos, hogy gondosan válasszuk ki az ellenállási értékeket, tehát a nyereség elég magas ahhoz, hogy a jel világos, de nem olyan magas, hogy problémákat okoz.Az OP-Amps nem is tökéletes.Lehetnek kicsi beépített hibák, amelyek megváltoztatják az áramkör működését.Például az OP-AMP kis kimenetet eredményezhet akkor is, ha a bemenetek pontosan megegyeznek.Ezt offset feszültségnek nevezzük.Egy másik általános kérdés a torzítás árama, amely egy apró áram, amely a bemeneti csapokba áramlik, és kissé megváltoztathatja a feszültségeket.Ezeknek a problémáknak a javításához vagy csökkentéséhez állítsa be az áramkört (a vágásnak nevezett), adjon hozzá extra alkatrészeket a hibák megszüntetéséhez (eltolás nulling), vagy használjon olyan speciális op-ampokat, amelyeket nagyon pontos és stabilnak terveztek.-

Bemeneti impedancia és pufferolás

Az alapvető differenciálerősítő egy egyszerű és hasznos áramkör.Növeli (felerősíti) a két bemeneti feszültség közötti különbséget, és figyelmen kívül hagy valamit, ami mindkettőnél azonos.De ennek az egyszerű kialakításnak problémája van, amikor a gyenge vagy nagy impedanciájú jelforrásokhoz kapcsolódik (mint néhány érzékelő).A probléma az erősítő invertáló bemenetéből származik.Mivel az áramkör működik, ez a bemenet virtuális talajként működik, ami azt jelenti, hogy az áramot képes húzni a jelforrásból.

Ha a jelforrás nem tud sok áramot adni, például néhány érzékelőt vagy finom áramkört, ez megváltoztathatja a jelet.A jel kisebb (gyengébb) vagy torzulhat, ami azt jelenti, hogy az erősítő rossz eredményt ad.Ennek kijavításához minden bemenetnél használjon feszültségkövetőket, más néven puffer erősítőket.Ezek speciális erősítő áramkörök, amelyek nem növelik a feszültséget, de nagyon magas bemeneti impedanciájuk van és alacsony kimeneti impedanciájuk van.Ez azt jelenti, hogy nem húznak sok áramot a jelforrásból, tehát a jel változatlan marad.A puffer csak átadja a jelet anélkül, hogy megváltoztatná.Amikor ezeket a feszültségkövetőket hozzáadja a differenciál erősítőhöz, akkor egy jobb áramkört kap, az úgynevezett három op-amp-műszeres erősítőt.Ennek az új verziónak nagyon magas a bemeneti impedanciája, tehát a gyenge jelekkel jól működik.

A nyereséget (a jel amplifikálódása) is beállíthatja külső ellenállásokkal.Ezenkívül jól blokkolja a zajt, és tiszta, pontos jelet ad.Ezeket a továbbfejlesztett erősítőket pontos munkákban használják, például apró jelek olvasását termisztorokból, törzsmérőkből vagy orvosi érzékelőkből.Ezek a jelek gyakran nagyon kicsik (mint például a mikrovoltok), és egyértelműen meg kell erősíteni, még zajos helyeken is.Annak biztosítása érdekében, hogy az erősítő a legjobban működik, az áramkör fizikai kialakítása is fontos.Sokan speciális elrendezési trükköket használnak, mint például az áramkör árnyékolása a nem kívánt jelek blokkolásához és a vezetékek rövid tartásához, hogy elkerüljék a nem kívánt kapacitás problémáit.Ez elősegíti az erősítőt, még nagyon kicsi vagy gyors jelekkel is jól működni.

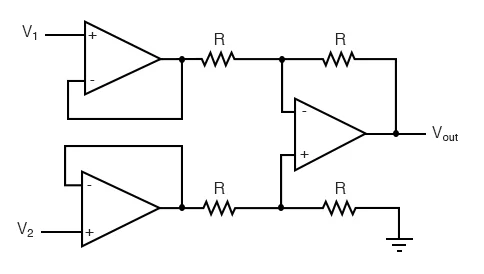

4. ábra

Az ábra három op-os amp-műszeres erősítőt jelenít meg.Az első két OP-amps pufferként működik, megkapja a V1 és V2 bemeneti jeleket, és továbbítja azokat anélkül, hogy a forrásokból származik.Ezek a pufferolt jelek ezután áthaladnak az ellenállásokon, és konvergálnak a harmadik OP-AMP-n, amely differenciális erősítőként szolgál.Ez az utolsó szakasz kivonja az egyik bemenetet a másikból, hogy előállítsa a kimeneti feszültség Vout -ot.Ez a konfiguráció javítja a jel integritását, és jól alkalmas a gyenge vagy érzékeny jelek biztonságos kezelésére.

Differenciál erősítők alkalmazások

Összehasonlító

Egyes áramkörökben egy differenciális erősítőnek nevezett erősítőt használunk visszajelzés nélkül.Amikor ezt megtesszük, ez összehasonlítóvá válik.Az összehasonlító egy olyan eszköz, amely gyorsan ellenőrzi, hogy a két feszültség közül melyik nagyobb.Miután elvégzi az összehasonlítást, a kimenetet magas vagy alacsony feszültségre változtatja, szinte mint egy egyszerű kapcsoló.Ez a fajta on-off viselkedés nagyon hasznos a digitális rendszerekben és az automatikus vezérlőáramkörökben.Az egyik példa a nulla kereszteződés detektor.Figyel egy AC (váltakozó áram) jelet, és megváltoztatja annak kimenetét, amikor a jel nulla volton megy keresztül.Ez hasznos az időzítésben és a jel irányításában, amelyek a jel fázisától függnek.

Az összehasonlítók szintén fontosak az analóg-digitális konvertereknek (ADC-k) nevű eszközökben.Ezek az átalakítók a jeleket (például a hangot vagy a hőmérsékletet) digitális számokra változtatják, amelyeket a számítógépek megérthetnek.Az összehasonlító segít a változó jel összehasonlításával egy rögzített referenciafeszültséggel.Annak ellenére, hogy a szokásos OP-Amps (operatív erősítők) egyszerű áramkörökben összehasonlítóként működhet, vannak speciális összehasonlító chipek, amelyeket csak erre a munkára készítenek.Ezek a speciális chipek gyorsabbak és pontosabbak.Tartalmazhatnak extra funkciókat is, például a hiszterézist (ami segít elkerülni a túl gyakran a kis változások vagy zaj miatti váltást) és a nyitott kollektor kimenetek (ami megkönnyíti a digitális áramkörökhöz való csatlakozást).

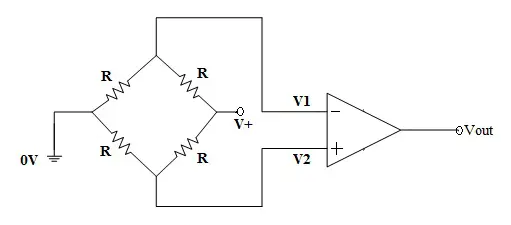

5. ábra. Összehasonlító áramkör Wheatstone -híd konfigurációval

Az ábra egy klasszikus Wheatstone -hídkonfigurációval rendelkező összehasonlító áramkört szemléltet.Négy egyenlő ellenállás r alkotja a hídhálózatot, kiegyensúlyozott állapotot teremtve, ha az összes alkatrész szimmetrikus, és a bemenet 0 volt.A V1 és V2 jelöléssel ellátott hídkarokból származó feszültségeket beillesztik az összehasonlító befordítása és nem invertáló bemeneteibe.Kiegyensúlyozott körülmények között a V1 és a V2 egyenlőek, ami nulla kimenetet eredményez.A hídon belüli bármilyen egyensúlyhiány, például a hőmérséklet vagy a feszültség miatti egy ellenállás változása, feszültségkülönbséget eredményez a V1 és a V2 között, ami az összehasonlítónak a kimenetének ennek megfelelő váltását eredményezi.

Fényérzékeny kapcsolók

A fényérzékeny kapcsolók olyan differenciális erősítők alkalmazásai, amelyek lehetővé teszik az elektromos eszközök automatikus vezérlését a változó környezeti fényszintek hatására.Ezek az áramkörök általában fénytől függő ellenállást (LDR) használnak, amelynek az összetevője, amelynek ellenállása megváltozik a rajta eső fény intenzitása alapján.Az LDR integrálásával egy feszültség -elválasztó hálózatba, akkor lehetővé válik a fényintenzitás megfelelő feszültségjelké történő átalakítása.Egy ilyen kapcsoló alapvető működése egy differenciális erősítőre támaszkodik, amely két bemenetet kap: az egyik az LDR -t tartalmazó feszültségválasztótól, a másik pedig referenciafeszültségből.A referenciafeszültség változó ellenállás (VR1) vagy potenciométer segítségével állíthatóvá válhat.Ez a konfiguráció lehetővé teszi a fényintenzitás küszöbének pontos beállítását, amelyen a kapcsoló aktiválja vagy deaktiválja a csatlakoztatott terhelést.

Ahogy a környezeti fény megváltozik, az LDR ellenállása változik, megváltoztatva a feszültséget a differenciális erősítő egyik bemenetén.Amikor ez a bemeneti feszültség meghaladja vagy alá esik a referenciafeszültség alá, az erősítő kimenete vált.Ezt a kimenetet egy tranzisztor kapcsoló vezetésére használják, amely viszont aktiválja a csatlakoztatott eszközt, például egy lámpát, relét vagy ventilátort.A visszacsatolás ellenállás (RF) beépítése javítja az erősítő áramkör stabilitását és reagálhatóságát.Eközben a tranzisztor stádiuma, gyakran párosítva egy Flyback diódával (D1), biztosítja a szükséges áramerősítést, és védi a feszültség tüskékétől, amikor induktív terheléseket, például reléket használ.

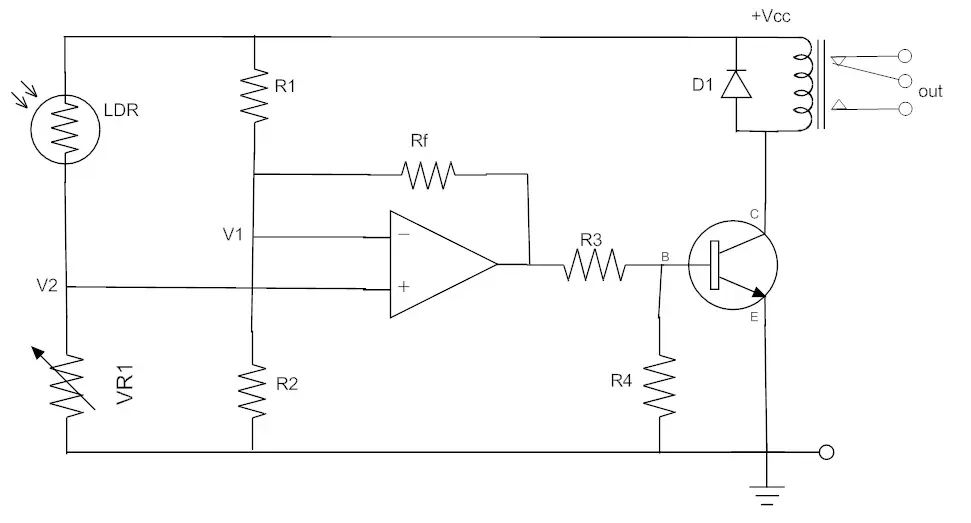

6. ábra

Az ábra egy differenciális erősítő alapján egy fényérzékeny kapcsolóáramot szemléltet.A fényfüggő ellenállás (LDR) és a rögzített ellenállás (R1) feszültség -elválasztót képez, amely változó feszültségbemenetet (V1) biztosít az operatív erősítő befordító termináljához.A nem invertáló bemenet referenciafeszültséget (V2) kap, amelyet egy változó ellenállás (VR1) segítségével állítanak be sorban az R2 ellenállással.A differenciális erősítő összehasonlítja ezeket a bemeneteket, a kimenetet a tranzisztor alapjához csatlakoztatva egy ellenálláson (R3).Amikor a fényintenzitás úgy változik, hogy a V1 átlépje a V2 által beállított küszöböt, az erősítő kimenete kapcsolódik, és a tranzisztor be- vagy kikapcsolja.Ez viszont vezérli a csatlakoztatott relé tekercset, amelyet a diagram kimeneti csatlakozással jelöl.A diódát (D1) a relé tekercskel párhuzamosan helyezzük el, hogy megvédjék a feszültség tüskéket.Az R4 ellenállása a tranzisztor alapjának lehúzásának megfelelő.Az általános áramkör lehetővé teszi az automatikus váltást a környezeti fényviszonyok alapján.

A differenciális erősítők előnyei

• Kiváló zaj -elutasítás: A differenciális erősítőket úgy tervezték, hogy erősítsék a két bemeneti jel közötti különbséget, miközben figyelmen kívül hagyják a mindkét közös feszültséget.Ez rendkívül hatékonyan elutasítja őket az elektromágneses interferencia és a zaj, amely mindkét bemeneti vonalat egyenlően befolyásolja, ez a kulcsfontosságú előnye a sok elektromos zaj, például gyárak vagy közel az elektromos vezetékekhez.

• Nagy pontosságú: Ezek az erősítők kiváló linearitást kínálnak, azaz a kimenet közvetlenül arányos a bemeneti feszültségkülönbséggel, nagyon kevés torzítással.Ez ideálissá teszi őket olyan rendszerekhez, amelyek nagy pontosságot igényelnek, például audio berendezéseket, adatgyűjtési rendszereket vagy tudományos eszközöket, ahol még a kis pontatlanságok is veszélyeztethetik a teljesítményt.

• Sokoldalú kialakítás.Ez a rugalmasság sok analóg mintában népszerű választássá teszi őket.

• Javítja a jelminőséget korán: A kívánt jel amplifikálásával és a szignállánc korai elején elutasítva a differenciál erősítők segítenek a tiszta jel áthaladásában a rendszer többi részén.Ez csökkenti a komplex szűrés vagy a digitális korrekció szükségességét a lefelé, megtakarítva a feldolgozási teljesítményt és javítja a rendszer teljes megbízhatóságát.

• Megbízható durva beállításokban: Noz-kiutasításuk és pontosságuk miatt a differenciális erősítőket széles körben használják olyan magas tétű környezetben, mint a repülőgép-rendszerek, az orvostechnikai eszközök és a laboratóriumi berendezések.Ezekben a mezőkben a pontos és stabil mérések fontosak, és a differenciális erősítők még kihívásokkal teli körülmények között is elősegítik a jel integritásának fenntartását.

Következtetés

A differenciális erősítők fontos eszközök az elektronikában, mivel segítenek a megfelelő jel erősítésében és a nem kívánt zajtól való megszabadulásban.Úgy működnek, hogy fellendítik a két bemeneti feszültség közötti különbséget, és figyelmen kívül hagyják a mindkettőt.Megtanulta, hogyan használják az OP-ampkákat ezeknek az erősítőknek a elkészítéséhez, és hogy az ellenállási értékek miként kulcsfontosságúak az áramkör pontos megőrzéséhez.Azt is elmagyaráztuk, hogyan lehetne növelni az erősítő bemeneti ellenállását pufferek segítségével, ami segít, ha kicsi vagy gyenge jelekkel dolgozik.Ezek az erősítők összehasonlítóként és intelligens fénykapcsolókként is használhatók, megmutatva, mennyire hasznosak és rugalmasak.A munkájuk ismerete segít a jobb és megbízhatóbb áramkörök felépítésében.
