EPM570F256C5 CPLD: Jellemzők, programozás, alternatívák és alkalmazások

Ez az útmutató elmagyarázza mindazt, amit tudnia kell az EPM570F256C5 -ről, egy kicsi, de erőteljes programozható chipről az Intel Max® II családjából.Olyan elektronikára készül, amelynek azonnal be kell kapcsolnia, kevés energiát kell használni, és megbízhatóan működni kell anélkül, hogy extra memória chipsre lenne szükség.Ebben az útmutatóban megismerheti a chip funkcióit, hogyan működik benne, hol használják, hogyan lehet programozni, és miért jobb, mint más hasonló chipek.Függetlenül attól, hogy intelligens eszközt épít, vagy vezérlő gépeket, ez az útmutató segít megérteni, hogy az EPM570F256C5 miként javíthatja a formatervezést.

Katalógus

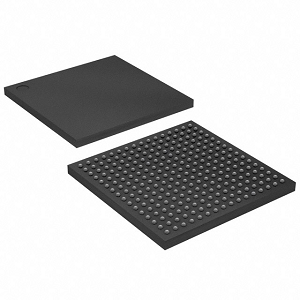

EPM570F256C5 áttekintés

A EPM570F256C5 az Intel Max® II családjának nagy teljesítményű CPLD-je, amely nem illékony konfigurációt, alacsony energiafogyasztást és azonnali képességeket igényel.A 180 nm-es flash-alapú CMOS folyamatra épített folyamatban 440 makrocellát integrál és akár 160 felhasználói I/O csapot is támogat, így ideális a közepes sűrűségű logikai mintákhoz.Az eszköz 2,5 V -os vagy 3,3 V -os sebességgel működik, és a maximális órás frekvenciát 304 MHz -re éri el, tipikus terjedési késleltetéssel körülbelül 5,4 ns.Az EPM570F256C5 támogatja a rendszeren belüli programozhatóságot (ISP) a JTAG-on keresztül, lehetővé téve a könnyű konfigurációs frissítéseket a telepítés után is.A Max® II sorozat részeként előnyös a továbbfejlesztett multi-feszültség I/O támogatás és megbízható indítási teljesítmény nélkül, anélkül, hogy külső indításra lenne szükség.Az Intel's Quartus® II Software Suite támogatásával hozzáférhet a robusztus tervezési eszközökhöz és a szimulációs funkciókhoz az egyszerűsített integrációhoz.

Ha az EPM570F256C5 -et tervezi használni a méretezhető beágyazott rendszerekben, akkor nagyszerű alkalom arra, hogy egy ömlesztett megrendelést hozzon velünk, így megbizonyosodhatunk arról, hogy szükség van -e állandó ellátással, amikor szüksége van rá.

EPM570F256C5 CAD modellek

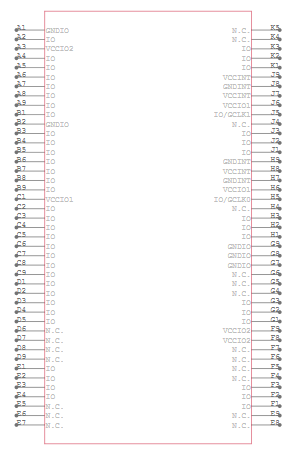

EPM570F256C5 szimbólum

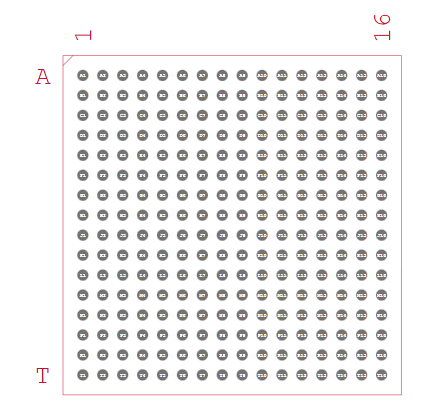

EPM570F256C5 lábnyom

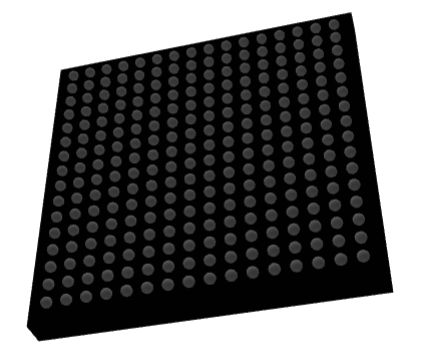

EPM570F256C5 3D modell

EPM570F256C5 szolgáltatások

• Makrocellák: Az EPM570F256C5 integrálja a 440 makrocellát, amelyek építőelemekként szolgálnak a komplex logikai funkciók és az egyedi digitális tervek végrehajtásához egy kompakt lábnyomban.

• Programozható I/O csapok: Ez az eszköz akár 160 felhasználó-konfigurálható bemeneti/kimeneti csapot is biztosít, lehetővé téve a rugalmas interfészet a külső alkatrészekkel, érzékelőkkel és rendszerekkel a különféle alkalmazáskövetelményekhez.

• Nagy sebességű teljesítmény (Legfeljebb 304 MHz-ig): A 304 MHz-es órakor és az 5,4 ns-os alacsony terjedési késleltetés támogatásával biztosítja a gyors jelfeldolgozást és a nagysebességű logikai végrehajtást időérzékeny alkalmazásokban.

• Flash-alapú nem felejtő konfiguráció: A Flash memóriával épített eszköz megtartja a konfigurációját még a kikapcsolás után is, és azonnali lehetőséget biztosít, anélkül, hogy külső rendszerindító ROM-okat vagy konfigurációs eszközöket igényelne.

• Rendszeren belüli programozhatóság (ISP): Az EPM570F256C5 támogatja a JTAG-alapú programozást, lehetővé téve az eszköz programjának közvetlenül az áramköri lapon történő programozását vagy újraprogramozását, megkönnyítve a gyors fejlesztést és a frissítéseket.

• Beágyazott felhasználói flash memória (UFM): 8 KBit nem illékony UFM-tárolóhelyet tartalmaz, amelyek felhasználhatók az adatok, az eszközbeállítások vagy a kalibrációs állandók biztonságos tárolására a chipen belül.

• Többfeszültségű I/O kompatibilitás: Az eszköz a logikai szintek széles skáláját támogatja, beleértve az 1,5 V, 1,8 V, 2,5 V és 3.3 V -ot, ami lehetővé teszi a zökkenőmentes integrációt a különféle digitális rendszerekkel és interfészekkel.

• Rendkívül alacsony készenléti energiafogyasztás.

• Forró aljzat-támogatás : A CPLD biztonságosan beilleszthető vagy eltávolítható egy élő rendszerből anélkül, hogy elektromos károkat vagy adatkorrupciót okozna, javíthatja a rendszer karbantarthatóságát és rugalmasságát.

EPM570F256C5 blokkdiagram

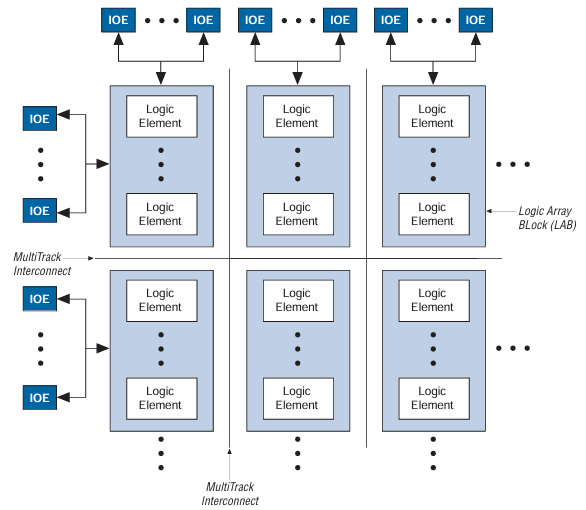

Az EPM570F256C5 blokkdiagramja a CPLD (komplex programozható logikai eszköz) architektúrájára jellemző strukturált elrendezést mutat az Intel Max® II családjából.A diagram középpontjában több logikai tömb blokk (laboratórium) található, amelyek mindegyike több logikai elemből (LES) áll, függőlegesen.Ezek a logikai elemek azok az építőegységek, amelyek logikai műveleteket hajtanak végre, mint például, vagy, az XOR és a flip-flopok tárolásra.

A laboratóriumokat körülvevő IOES (bemeneti/kimeneti elemek) a teteje, a bal és az alsó szélek mentén helyezkedik el.Ezek az IOES kezeli a kommunikációt az eszköz belső logikája és külső csapjai között.Mindegyik IOE -t a multitrack összekapcsolásokon keresztül kapcsolják össze, amelyek lehetővé teszik a jelek számára, hogy áthaladjanak a CPLD -n, és bármilyen logikai elemet összekapcsoljanak másokkal vagy bemeneti/kimeneti csapokkal.Ez a rugalmas útválasztási rendszer kulcsfontosságú az egyéni logikai funkciók engedélyezéséhez, amelyek programoznak az eszközbe.

EPM570F256C5 specifikációk

Beír	Paraméter
Gyártó	Altera/intel
Sorozat	MAX® II
Csomagolás	Tálca
Alkatrész állapota	Aktív
Programozható típus	A rendszer programozható rendszerben
Késleltetés idő TPD (1) Max	5.4 NS
Feszültség -ellátás - belső	2,5 V, 3,3 V
Logikai elemek/blokkok száma	570
A makrocellák száma	440
I/O száma	160
Üzemi hőmérséklet	0 ° C ~ 85 ° C (TJ)
Szerkesztési típus	Felszíni
Csomag / tok	256-BGA
Beszállító eszköz csomag	256-FBGA (17x17)
Alaptermék száma	EPM570

EPM570F256C5 alkalmazások

Mesterséges intelligencia (AI) rendszerek

Az EPM570F256C5 -et gyakran vezérlőhídként használják az AI hardverplatformokban, az időzítés, a koordináció és a perifériás kommunikáció kezelésével.Ragasztó logikát biztosít, amely elősegíti az adatáramlás szinkronizálását az AI következtetési motorokban és a gyorsítókban található memóriamodulok között.

5G kommunikációs infrastruktúra

Az 5G alapállomásokban és a hálózati hardverekben ez a CPLD segít az egyedi logikai funkciók megvalósításában a nagysebességű jelvezetéshez és a protokollkezeléshez.Azonnali képessége és alacsony energiájú felhasználása lehetővé teszi az élfeldolgozáshoz és a késleltetés-kritikus környezethez.

Felhőalapú számítástechnikai hardver

Az EPM570F256C5 -et a szerver és a felhő rendszerekben használják az energia -szekvenálás, a termikus megfigyelés, a táblavezérlő funkciók és a biztonságos rendszerindító mechanizmusok kezelésére.Nem illékony jellege biztosítja, hogy a rendszer logikája azonnal elérhető legyen a bekapcsolási ciklusok során.

Vezeték nélküli kommunikációs eszközök

Protokoll -fordítóként vagy vezérlőmodulként működik a vezeték nélküli útválasztókban és a jelszórókban, ahol egyedi digitális logikára van szükség a különféle interfész szabványok és a jelkezelés támogatásához.

Ipari automatizálási és vezérlőrendszerek

Az EPM570F256C5 támogatja a vezérlő és az érzékelő interfészét a PLC -kben, a motorvezérlőkben és a gyári automatizálási modulokban.Robusztus flash-alapú logikája és ISP funkciói megkönnyítik a helyszíni frissítést a hardver eltávolítása nélkül.

A tárgyak internete (IoT) eszközök

Az ultra alacsony teljesítményű készenléti mód és a kis lábnyom tökéletessé teszi a kompakt, akkumulátorral működtetett IoT készülékekhez.Támogatja a logikai feladatokat, például az adatszűrést, az állami megfigyelést és az intelligens otthoni vagy környezeti érzékelőkhöz való csatlakoztatási képességeket.

Orvostechnikai eszközök

A diagnosztikai műszerekben és a megfigyelő berendezésekben található EPM570F256C5 vezérli az időzítést, a mintavételi műveleteket és az eszközök interfészeit.Megbízhatósága és flash-alapú logika megfelel a kritikus orvosi környezeteknek, ahol pontosságra és azonnali indításra van szükség.

EPM570F256C5 Hasonló alkatrészek

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 programozási lépések

1. Telepítse a Quartus II szoftvert: Telepítse a Quartus II szoftvert az Intel hivatalos weboldaláról.Győződjön meg arról, hogy kiválaszt egy verziót, amely kompatibilis a MAX II sorozatokkal és az operációs rendszerrel.Ezt az eszközt a logika megtervezésére, a projekt összeállítására és az EPM570F256C5 eszköz programozására használják.

2. Hozzon létre egy új projektet : Nyissa meg a Quartus II-t, és hozzon létre egy új projektet a projektkönyvtár, a név és a felső szintű tervezési fájl megadásával.Az eszköz kiválasztása során válassza az EPM570F256C5 lehetőséget, hogy megfeleljen a programozás célpontjának.

3. Írja be a tervezést (vázlatos vagy HDL): Fejlessze ki a digitális logikát a vázlatos diagramok vagy a HDL kód (VHDL/Verilog) segítségével.Rendelje meg a megfelelő PIN -kódot a PCB vázlatának megfelelően, hogy biztosítsa a helyes jel átirányítását az eszköz I/O -hoz.

4. Fordítsa össze a formatervezést: Futtassa a projekt teljes összeállítását.Ez a lépés ellenőrzi a tervezési hibákat, szintetizálja a logikát, és programozási fájlokat generál, különös tekintettel a .pof fájlra (Programmer objektumfájl), amely a CPLD konfigurálásához szükséges.

5. Állítsa be a programozási hardvert: Csatlakoztassa az USB-Blaster programozóját a PC-hez és a céltábla JTAG felületéhez.Ellenőrizze, hogy a TDI, a TDO, a TCK és a TMS csatlakozásai pontosak, és hogy a megfelelő feszültségszintet és a pull-up ellenállásokat az Intel JTAG specifikációi szerint alkalmazzák.

6. Konfigurálja a programozót a Quartus -ban: Indítsa el a programozó eszközt a Quartus -tól.Kattintson a „Hardverbeállítás” elemre, és válassza ki a csatlakoztatott USB-Blaster-t.Adja hozzá a korábban generált .POF fájlt a programozási ablakhoz, és ellenőrizze, hogy az EPM570F256C5 eszköz helyesen felismerhető -e.

7. programozza az eszközt.Figyelje az előrehaladási sávot, és miután befejezte, erősítse meg, hogy megjelenik egy „sikeres” üzenet, jelezve, hogy a CPLD most helyesen van konfigurálva.

8. Ellenőrizze és hibakeresése (opcionális): Opcionálisan futtathat egy JTAG-lánc tesztet az eszköz csatlakoztathatóságának ellenőrzéséhez vagy a SignalTAP Logic Analyzer funkciók használatához a tervezés futásidejének hibakereséséhez, segítve a programozás utáni programozás megerősítését.

EPM570F256C5 előnyei

Alacsony energiafogyasztás

Az EPM570F256C5 ultra alacsony készenléti áramot (25 µA-ig) kínál, így energiahatékonyabbá teszi, mint sok más CPLD.Ez az akkumulátorral működő és mindig beágyazott rendszerekben, ahol szükség van az energiatakarékos energiára.

Azonnali funkcionalitás

A nem felejtő flash-alapú architektúrájának köszönhetően ez a CPLD azonnal fellép, anélkül, hogy külső konfigurációs ROM-ra lenne szüksége.Ez drasztikusan csökkenti a rendszerindítási időt, különösen fontos a biztonsági kritikus alkalmazásokban.

Magas I/O szám

Legfeljebb 160 programozható I/O csapokkal az EPM570F256C5 több interfészi lehetőséget kínál, mint az osztály sok más eszköze, és támogatja a komplex csatlakozási igényeket, anélkül, hogy további összetevőket igényelne.

Nagy sebességű teljesítmény

Gyors logikai végrehajtást hajt végre 304 MHz-ig tartó működési frekvenciákkal és egy tipikus kb. 5,4 ns-os terjedési késleltetéssel, amely felülmúlja az összehasonlítható CPLD-ket az időzítésre érzékeny alkalmazásokban, például a kommunikációban és a jelvezérlésben.

Rendszeren belüli programozhatóság (ISP)

Az eszköz programozható vagy átprogramozható közvetlenül az áramköri lapon a JTAG használatával, lehetővé téve a gyors fejlesztést, a távoli frissítéseket és a mező karbantartását az eszköz eltávolítása nélkül.

Felhasználói flash memória (UFM)

Az EPM570F256C5 8 KBIT beágyazott, nem illékony memóriát tartalmaz a felhasználó által definiált adatokhoz, például kalibrációs beállítások vagy titkosítási kulcsok, amelyek nagyobb tervezési rugalmasságot és adatmegtartást kínálnak, mint sok más CPLD.

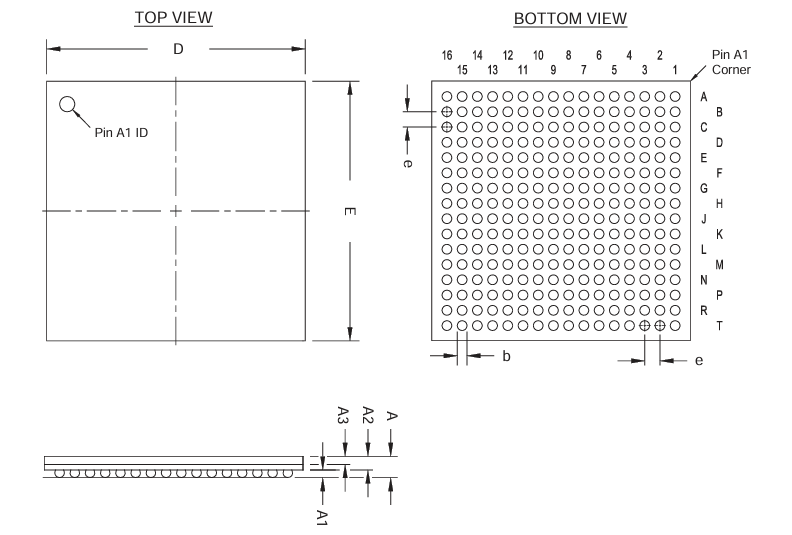

EPM570F256C5 csomagolási méretek

Csomagméretek

	Milliméter
	Min.	Nom.	Max.
A	- -	- -	2.20
A1	0.30	- -	- -
A2	- -	- -	1.80
A3	0,70 Ref
D	17.00 BSC
E	17.00 BSC
b	0,50	0,60	0,70
E	1.00 BSC

Csomag körvonala

EPM570F256C5 gyártó

Az EPM570F256C5 -et gyártja Intel Corporation , a világ egyik vezető félvezető cége.Miután az Intel 2015 -ben megvásárolta az ALTERA -t, az EPM570F256C5 eredetileg az ALTERA Max® II CPLD családjának része azóta előállította, támogatta és az Intel márka alatt terjesztette.Az Intel továbbra is biztosítja a magas színvonalú gyártási előírások, a hosszú távú elérhetőség és a robusztus szoftver támogatás biztosítását a Quartus® Prime Design Suite segítségével.Az Intel kiterjedt globális infrastruktúrájával és a programozható logikai innováció iránti elkötelezettségével az EPM570F256C5 a folyamatban lévő műszaki erőforrásokból, a megbízható ellátási láncokból és a modern digitális rendszertervekbe történő integrációból származik az ipari, kommunikációs és beágyazott alkalmazásokban.

Következtetés

Az EPM570F256C5 okos választás azoknak az embereknek, akik elektronikus termékeket építenek, amelyeknek gyorsan el kell indítaniuk, energiát megmenteni és zökkenőmentesen működniük.Nem veszíti el a beállításait, amikor ki van kapcsolva, és a JTAG segítségével közvetlenül az áramköri lapon újraprogramozhatja.Számos feszültségszint és extra memória támogatásával sok olyan területen hasznos, mint az AI, a Cloud Systems, a gyárvezérlés és az orvostechnikai eszközök.Az Intel megbízható minőségi és tervezési eszközei támogatásával ez a chip segít a projektek megkönnyítésében és megbízhatóbbá tételében.Ha új terméket tervez, akkor nagyszerű alkalom az EPM570F256C5 ömlesztett megrendelésére, így szükség esetén mindig készen áll arra.
