Teljes útmutató a 10K ellenálláshoz: Színes kód, alkalmazások és az áramkör használata

Ez az útmutató az elektronikus áramkörökben nagyon fontos a 10K ellenállásról szól.Elmagyarázzuk, mi a 10K -os ellenállás, hogyan lehet megkülönböztetni a színekkel, és mit csinál a különféle elektronikában.Az útmutató különféle színkódolást fed le, például 3 sávú, 4 sávú, 5-sávú és 6-band, megkönnyítve az Ön azonosítását és használatát.Megvizsgálja azt is, hogy a 10K ellenállás hogyan segít az eszközökben, az áramkörök villamosenergia -vezérlésétől kezdve annak biztosítására, hogy az olyan eszközök, mint az időzítők és az érzékelők megfelelőek.

Katalógus

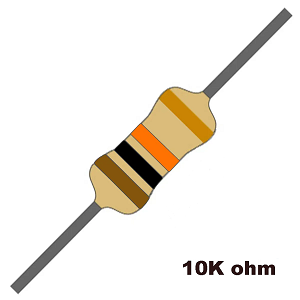

Mi az a 10K ellenállás?

A 10K ellenállás egy kicsi, de fontos elektronikus alkatrész, ellenállással 10 000 ohm (Ω)-Elősegíti az elektromos áram áramlásának szabályozását, a feszültségek megosztását és az érzékeny áramköri elemek védelmét.Az ilyen ellenállókat mind analóg, mind digitális áramkörökben használják, biztosítva a stabil működést és megakadályozva a nem kívánt elektromos viselkedést.Ezt az ellenállást a színkódolt sávoknak köszönhetően könnyű azonosítani, amelyek multiméterre vagy más tesztelési eszközökre lenne szükségük ellenállását.

A digitális elektronikában gyakran egy 10K-os ellenállást használnak pull-up vagy legfelsőbb ellenállásként, segítve a mikrovezérlőket a stabil logikai állapotok fenntartásában az úszó (meghatározatlan) jelek megelőzésével.Az analóg áramkörökben kulcsszerepet játszik a tranzisztorok torzításában, biztosítva a megfelelő erősítő működését.A kondenzátorokkal kombinálva RC hálózatokat képez, amelyeket időbeli késleltetések vagy szűrőjelek létrehozására használnak az oszcillátor áramkörökhöz és a jelfeldolgozáshoz.Sokoldalúságának köszönhetően a 10KΩ -os ellenállás széles körben megjelenik, az egyszerű időzítőktől a komplex digitális interfészekig.

10K ellenállás színkód

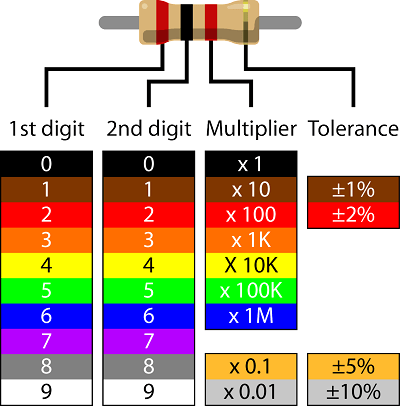

2. ábra. 10K ellenállás színkódja

A gyors és pontos azonosítás érdekében az ellenállások színkódolt jelölő rendszert használnak.A standard 4-sávú 10kΩ (10 000 ohm) ellenállás egy meghatározott színkódot követ annak értékének ábrázolásához.Az első színes zenekar az barna, amely megfelel az első számjegynek, 1-A második zenekar az fekete, a második számjegy képviseletét, 0-Együtt ezek képezik a számot 10-A harmadik zenekar az narancs, amely multiplikátorként szolgál, vagyis az alapszámot (10) meg kell szorozni 1000, a teljes ellenállás eredményeként 10 000 ohm (10kΩ)-Végül, a negyedik zenekar, amely ebben az esetben van arany, jelzi az ellenállás toleranciáját, meghatározva, hogy a tényleges ellenállás mennyire változhat a névleges értéktől. Arany toleranciát jelent ± 5%, azaz az igazi ellenállás lehet terjedhet 9500 vagy 10 500Ω-Ez a tolerancia szint biztosítja, hogy még a gyártás során alkalmazott kisebb eltérések esetén az ellenállás a legtöbb általános célú elektronikus alkalmazás elfogadható határán belül marad.

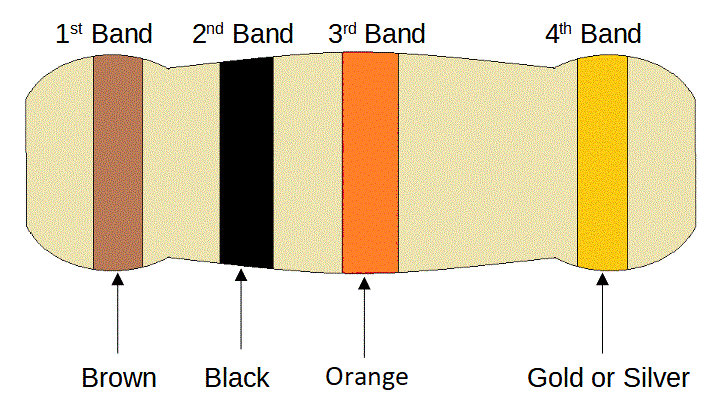

3. ábra. 10K ellenállás színkód

Hogyan lehet olvasni egy ellenállás színkódját?

Az ellenállás színkódrendszere eleinte összetettnek tűnhet, de egy szisztematikus megközelítés követésével megtanulhatja az értékek hatékony és pontos dekódolását.Az ellenállás értékének helyes értelmezéséhez az első lépés a színes sávok kiindulási pontjának megtalálása.Az ellenállás egyik végén az első színes sáv közelebb helyezkedik el a széléhez, mint a többi zenekar, ez a vége, ahol elkezdi olvasni.Az utolsó zenekar, amely gyakran kissé távolabb helyezkedik el, a toleranciát képviseli, és általában arany vagy ezüst.Miután a tájolást megállapították, a következő lépés a számjegysávok azonosítása, amelyek meghatározzák az alap ellenállás értékét.Ez az első két vagy három sáv, attól függően, hogy az ellenállásnak összesen négy, öt vagy hat sávja van -e.Az alapérték meghatározása után a következő sáv szorzóként szolgál, az alapértéket tíz, száz, ezer vagy annál több tényezővel méretezve.Ez a lépés azért fontos, mert a szorzó egyszerű félreértése drasztikusan helytelen ellenállási értéket eredményezhet, amely befolyásolja az áramkör teljesítményét.

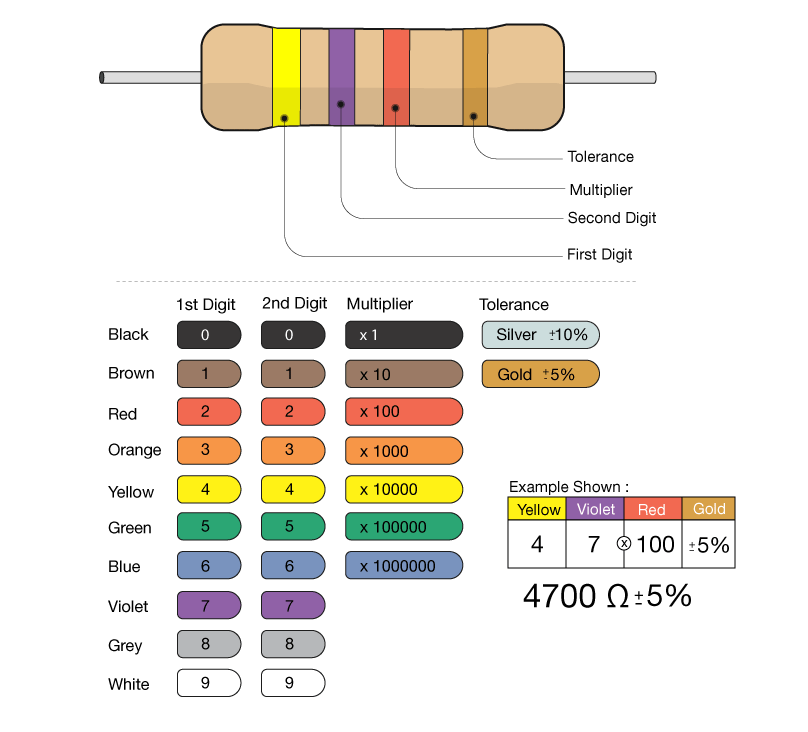

4. ábra: A különböző ellenállás színkód értelmezése

Végül, miután kiszámította az ellenállási értéket a színkódból, az mindig jó gyakorlat annak igazolására, főleg Precíziós érzékeny alkalmazások.A multiméter felhasználható a mérésre A tényleges ellenállás és megerősíti, hogy megfelel -e a várt értéknek. Ez a lépés akkor hasznos, ha a régebbi ellenállásokkal foglalkozik Elhallott színes zenekarok, megnehezítve őket.Hatalommal szembeni ellenállásokhoz sávok, egy további sáv jelzi a hőmérsékleti együtthatót, amely Megmutatja, hogy az ellenállás mennyire változik a hőmérsékleti variációkkal.Ez a tulajdonság jó olyan áramkörökben, amelyek hőstabilitást igényelnek mint precíziós mérőeszközök és nagy teljesítményű elektronikus rendszerek.

3-sávú 10K ellenállás színkód

5. ábra: 3-sávú 10K ellenállás színkód

A 3 sávos 10K ellenállás Egyszerűsíti a címkézési folyamatot csak két számjegy használatával, majd egy szorzóval, így egyértelműbbé teszi a négy sávú párjához képest.10 kΩ (10 000 ohm) ellenállás esetén a színes sávok barna, fekete és narancssárga.Az első zenekar, barna, képviseli a számjegyet 1, míg a második zenekar, fekete, képviseli a számjegyet 0-Együtt ez a két számjegy képezi a számot 10-A harmadik zenekar, amely a szorzó, az narancs, jelezve a szorzási tényezőt 1000-Amikor 10 -et szoroz meg 1000 -rel, az ebből eredő ellenállási érték az 10 000 ohm, vagy 10KΩ-Ez a színkódolás módszere lehetővé teszi az ellenállási értékek gyors azonosítását.

A 4-sávú ellenállásokkal ellentétben, amelyek külön sávot tartalmaznak a tolerancia jelzésére, a 3-sávú ellenállások nem adják meg ezt a részletességi szintet, azaz tolerancia az rögzített -kor ± 20% Alapértelmezés szerint.Ez a tolerancia szint azt jelenti, hogy a 10kΩ -os ellenállás tényleges ellenállása 8kΩ és 12 kΩ között változhat a gyártási variációktól függően.A dedikált tolerancia sáv hiánya leegyszerűsíti az ellenállás vizuális elrendezését, de korlátozza annak alkalmasságát is a szűk ellenállás pontosságát igénylő alkalmazásokra.Ezen ellenállások szabványosított jelölése a 103M formátumot követi, ahol a 103 az ellenállási értéket képviseli (10 × 1000 = 10 000 ohm), és M ± 20%toleranciát jelöl.Noha ez a széles tolerancia -tartomány nagynak tűnhet, általában elfogadható olyan áramköröknél, amelyek nem igényelnek pontos ellenállási értékeket.Az olyan eszközök, mint az alapfeszültség-elválasztók, a pull-up ellenállások és az áramkorlátozó ellenállások a LED-áramkörökben gyakran 3-sávos ellenállásokat használnak, ahol a tervezett ellenállástól való kis eltérés nem befolyásolja az áramkör teljes teljesítményét.

Mivel a 3-sávos ellenállások kevésbé pontosak, az olcsó, általános célú alkalmazásokban, nem pedig a precíziós elektronikában találhatók.Ezeket az ellenállásokat általában a régebbi elektronikus tervekben találják meg, mivel a modern áramkörök gyakran a pontosabb 4-sávú vagy 5-sávú ellenállást részesítik előnyben a jobb megbízhatóság és pontosság érdekében.A 3-sávú ellenállások azonban továbbra is széles körben elérhetőek, és továbbra is használják különféle alkalmazásokban, ahol a költségeket és az egyszerűséget prioritássá teszik a pontossághoz képest.Egyértelmű színkódrendszerük lehetővé teszi az egyszerű azonosítást és a gyors kézi számításokat, csökkentve a hibák valószínűségét az elektronikus áramkörök összeszerelésekor.Akár prototípus készítéséhez, kísérletezésében vagy alapvető áramkör-kialakításában használják, a 3-sávos ellenállások továbbra is az elektronika alkotóeleme.

5-sávú 10K ellenállás színkód

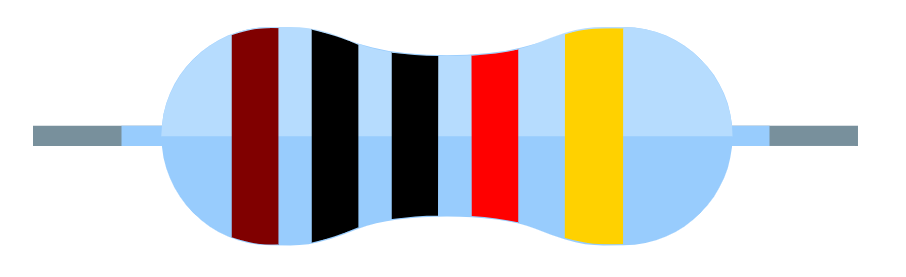

6. ábra

A 5-sávú 10K ellenállás fokozott pontosságot biztosít a 4-sávos párja felett azáltal, hogy egy extra számjegyet beépít a színkód-sorrendjébe.Az első színes zenekar, barna, a számot képviseli 1, az ellenállási érték kezdeti számjegyének beállítása.Ezt követően a fekete A zenekar jelentése 0, amely a második számjegy, és egy másik fekete A zenekar követi, hozzájárulva egy másikhoz 0 mint a harmadik számjegy.Ez a három számjegy együtt alkotja a számot 100, amely alapértékként szolgál a szorzó bármilyen módosítása előtt.A negyedik zenekar a sorozatban, amely az piros, a szorzóként működik, és értéke × 100, hatékonyan a tizedes pont áthelyezése és a teljes ellenállás 10 000 ohm.Az utolsó zenekar, arany, felelős a tolerancia szint meghatározásáért, amely ebben az esetben van ± 5%, ami azt jelenti, hogy az ellenállás tényleges ellenállása mindkét irányban akár 5% -kal is változhat a névleges értéktől.

Az ötödik sáv jelenléte az ellenálláson nagy tényező a pontosabb ellenállási értékek biztosításában, mivel további számjegyet vezet be.A 4 sávú ellenállásokkal ellentétben, amelyek csak két számjegyet és szorzót használnak, a harmadik számjegy egy 5-sávú ellenállásban csökkenti a kerekítési hibákat és javítja a pontosságot.Ez előnyös az olyan elektronikus áramköröknél, amelyek nagyobb pontosságot igényelnek, például a jelfeldolgozásban, a mérőeszközökben és az érzékeny érzékelő alkalmazásokban.Az 5% -os tolerancia besorolás, bár nem a legpontosabb, továbbra is ésszerű pontosságot biztosít számos általános célú elektronikus projektnél.Ennek az ellenállásnak a jelölése, amelyet általában 1002J -ként írtak, a standard ellenállás kódolását követi, ahol a 1002 megfelel az ellenállási értéknek (10 000Ω), és a J betű az 5% -os toleranciát jelöli.

Ez a pontosság szintje nagyszerű azokban az alkalmazásokban, ahol az ellenállás kisebb változásai is befolyásolhatják az áramkör funkcionalitását.Például a feszültség elválasztókban, ahol az ellenállási értékek meghatározzák a kimeneti feszültséget, egy pontosabb ellenállás segít fenntartani a várható feszültségszinteket.Hasonlóképpen, az erősítőkben, ahol az alkatrész-toleranciák befolyásolják a nyereség stabilitását, az 5-sávú ellenállás felhasználásával következetesebb teljesítményt biztosít.Míg a szigorúbb toleranciákkal rendelkező ellenállások, például ± 1% vagy ± 0,1%, nagy pontosságú feladatokhoz állnak rendelkezésre, az 5-sávú 10K ellenállás ± 5% -os toleranciával egyensúlyt teremt a költséghatékonyság és a pontosság között, így sok elektronikus tervben népszerű választás.

6-sávú 10K ellenállás színkód

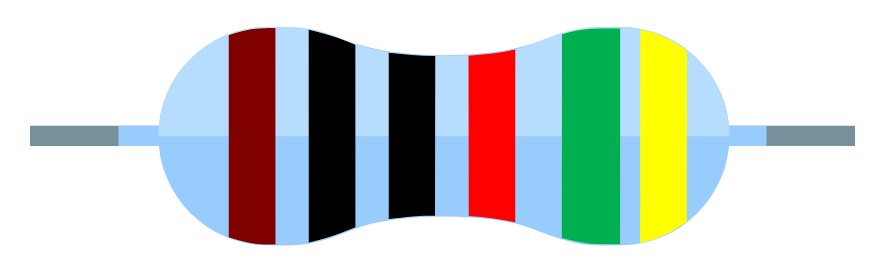

7. ábra: 6-sávú 10K ellenállás színkód

A 6-sávú 10KΩ ellenállás Egy speciális színkódolási sémát követ, amely részletes információkat szolgáltat annak ellenállásáról, toleranciájáról és hőmérsékleti stabilitásáról.Az első három sáv az ellenállás értékének számjegyeit képviseli, míg a negyedik sáv szorzóként működik az általános ellenállás meghatározására.Az ötödik sáv jelzi a toleranciát, ami azt jelzi, hogy a tényleges ellenállás mennyire változhat a megadott értéktől.Végül, a hatodik sáv a hőmérsékleti együtthatót képviseli, amely nagy tényező az ingadozó hőmérsékletekkel rendelkező környezetekben.A hőmérsékleti együttható megmutatja nekünk, hogy az ellenállási érték mennyire változik a Celsius fokonként, biztosítva, hogy az ellenállás fenntartja a stabilitást olyan állapotokban, ahol a hőváltozások befolyásolhatják az elektronikus teljesítményt.Ez a kiegészítő sáv hasznossá teszi a 6-sávos ellenállást érzékeny áramkörökben, például a csúcsminőségű mérőeszközökben, az orvostechnikai eszközökben és az űrhajókban.

A 6-sávos 10KΩ ellenállás színes sávjai a következőképpen vannak elrendezve: barna, fekete, fekete, piros, zöld és sárga-Az első sáv (barna) megfelel az első számjegynek, amely 1, míg a második sáv (fekete) a második számjegyet képviseli, amely 0. A harmadik sáv (fekete) szintén a 0 -t jelent, vagyis az ellenállás értékének száma 100. A negyedik sáv (piros) szorzóként szolgál, amely ebben az esetben 100, teljes ellenállási értéket adva 10 000 ohm vagy 10 kΩ.Az ötödik sáv (zöld) jelzi a toleranciát, amely ± 5%, azaz a tényleges ellenállás 5% -kal változhat a megadott érték felett vagy alatt.Végül, a hatodik sáv (sárga) a hőmérsékleti együtthatót ábrázolja, millió/celsius fokonként (ppm/° C) mérve, sárga, 25 ppm/° C -nak felel meg.Ez azt jelenti, hogy minden Celsius hőmérséklet -változási fok esetén az ellenállás 25 % -kal változhat, biztosítva, hogy az összetevő viszonylag stabil maradjon még ingadozó hőmérsékletekkel rendelkező környezetekben is.

A 6-sávú ellenállás fontossága a fokozott pontosságban és stabilitásban rejlik, amely alkalmas olyan alkalmazásokra, ahol a kisebb ellenállás változások befolyásolhatják az áramkör teljesítményét.A 4-sávú vagy 5-sávos ellenállásokhoz képest a hőmérsékleti együttható hozzáadása extra megbízhatóságot biztosít, különösen a változó hőkülülményekkel rendelkező környezetben.A ± 5% -os tolerancia biztosítja, hogy az ellenállás fenntartsa az ésszerű pontossági szintet, megakadályozva a túlzott eltéréseket a tervezett ellenállási értéktől.A hőmérsékleti együttható sáv beépítésével a 6-sávos ellenállások segítenek csökkenteni a termikus ingadozások hatását, biztosítva, hogy az elektromos áramkörök az idő múlásával konzisztensek és megbízhatóak maradjanak.

A 10K ellenállás alkalmazásai

A 10K ellenállás az elektronikában széles körben alkalmazott komponens, amely számos fontos szerepet tölt be:

Feszültség -visszajelzés erősítőkben

Az operatív erősítőkben (OP-AMPS) a 10K-os ellenállás szerepet játszik a feszültségnövekedés beállításában azáltal, hogy visszajelzést ad a kimenetről az invertáló bemenetre.Ez a visszajelzés elősegíti az amplifikációs tényező szabályozását és biztosítja a jelfeldolgozás stabilitását.Az ellenállás értékének gondos kiválasztásával finomíthatja az erősítő teljesítményét, elérve a kívánt egyensúlyt a nyereség és a sávszélesség között.A precíziós alkalmazásokban, például audio amplifikációban és műszerekben, ez az ellenállás lehetővé teszi a pontos jel reprodukciót a torzulás minimalizálásával és a linearitás fokozásával.Más alkatrészekkel, például kondenzátorokkal és a frekvencia -válasz alakulásához és a nem kívánt zaj kialakításához szükséges kiegészítő ellenállásokkal együtt működik, tovább javítva az általános jelminőséget.

Időzítési áramkörök

A 10K -os ellenállást gyakran használják az időzítési áramkörökben, ahol együttműködik a kondenzátorokkal a késleltetések és az oszcillációs periódusok meghatározása érdekében.Az olyan alkalmazásokban, mint a monostable multivibrátorok, az impulzusgenerátorok és az 555 időzítő áramkör, az ellenállás szabályozza a kondenzátor töltését és kisülési sebességét, közvetlenül befolyásolva az időzítési jellemzőket.Ezt olyan alkalmazásokban használják, amelyek pontos késleltetést generálnak, például az óraimpulzusokat, a frekvenciamodulációt és az elszámolási áramköröket.Az ellenállás értéke meghatározza, hogy a kondenzátorok milyen gyorsan töltik vagy kisülnek az időállandók pontosan beállításakor.Az ellenállás értékének beállításával módosíthatja az áramkör időzítési viselkedését anélkül, hogy más főbb alkatrészeket kellene megváltoztatnia, rugalmasságot és a tervezés megkönnyítését.

Feszültségszabályozás

A feszültségszabályozási áramkörökben a lineáris szabályozók stabil kimeneti feszültségének fenntartásához 10K ellenállást alkalmaznak, biztosítva az érzékeny elektronikus alkatrészek következetes áramszállítását.Gyakran megjelenik a visszacsatolási hurkokban, ahol elősegíti a referenciafeszültségek beállítását vagy a kimeneti feszültség beállítását az ICS -ben, például az LM317 -ben.Azáltal, hogy ellenőrzött útvonalat biztosít az áramáramláshoz, ez segít minimalizálni az ingadozásokat, amelyek egyébként befolyásolhatják a mikrovezérlők, érzékelők vagy más precíziós alkatrészek teljesítményét.Egyes tervekben szerepet játszik a terhelés kiegyensúlyozásában és a túlzott áramszünet csökkentésében is, javítva az energiahatékonyságot.A 10K -os ellenállás jelenléte a feszültségszabályozási áramkörökben hozzájárul a jobb megbízhatósághoz, csökkentve a feszültség tüskék vagy cseppek kockázatát, amelyek hibás működést eredményezhetnek.

Aktuális érzékelés

A jelenlegi érzékelési alkalmazásokban gyakran 10K ellenállást használnak, ahol elősegíti az áram áramlását mérhető feszültségcsökkenésgé.Ez hasznos az akkumulátorkezelő rendszerekben, a motorvezérlő áramkörökben és az energiafigyelő alkalmazásokban, amelyek pontos árammérést igényelnek.Ha az ellenállást sorba helyezik egy terheléssel, a feszültségcsökkenést meg lehet mérni, és felhasználhatjuk az áramkörön átáramló áram meghatározására, az OHM törvényének (v = IR) alapján.Ez a módszer lehetővé teszi a mikrovezérlők vagy más megfigyelő rendszerek számára az energiafogyasztás nyomon követését, a hibák észlelését vagy a védő intézkedések végrehajtását.A 10K értéket a szükséges érzékenység és az energiaeloszlás megfontolásai alapján választják meg, biztosítva a pontosságot anélkül, hogy befolyásolnák az áramkör teljesítményét.

Hőmérsékleti érzékelés

A hőmérséklet -érzékelő alkalmazások során a termisztorokkal együtt 10K ellenállást használnak egy feszültség -elválasztó áramkör kialakításához, amely lehetővé teszi a mikrovezérlők számára a hőmérsékleti variációk mérését.A termisztor, amelynek ellenállása a hőmérsékleten megváltozik, a rögzített értékű ellenállással működik, hogy létrehozzon egy változó feszültség kimenetet, amely megfelel a hőmérsékleti változásoknak.Ezt a technikát széles körben használják a digitális hőmérőkben, a HVAC rendszerekben és az ipari hőmérséklet -megfigyelésben.A 10K ellenállás biztosítja, hogy a feszültségváltozások az analóg-digitális konverterek (ADC) mérhető tartományában maradjanak, javítva a hőmérséklet-leolvasások pontosságát.A megfelelő ellenállási érték kiválasztásával optimalizálhatja a mérési rendszer érzékenységét és pontosságát.

Jelszűrő

A 10K -os ellenállást gyakran integrálják a jelszűrő áramkörökbe, hogy eltávolítsák a nem kívánt zajt és javítsák a jelek egyértelműségét az audio, az adatkommunikáció és az érzékelő alkalmazásokban.Általában alacsony áteresztési, magas áteresztési és sávszűrőkben jelenik meg, a kondenzátorokkal együtt dolgozva a szűrő küszöbfrekvenciájának meghatározására.Az audio áramkörökben például elősegíti a magas frekvenciájú zajt, amely ronthatja a hangminőséget.Az adatkommunikációs rendszerekben elősegíti a jel torzulásának megelőzését és az átviteli megbízhatóság javítását.Az ellenállás és a kondenzátor értékeinek gondos kiválasztásával testreszabhatja a szűrőválaszot, hogy megfeleljen az alkalmazási követelményeknek, biztosítva az optimális jel integritását.

Feszültségosztályok

A 10K -os ellenállás egyik legtöbb alkalmazása a feszültség elválasztó áramkörökben van, ahol elősegíti a feszültség csökkentését a mikrovezérlők, érzékelők és más elektronikus alkatrészek számára.A feszültség -elválasztó két ellenállásból áll, amelyek sorba állnak, és a 10K ellenállás gyakran az egyik, és elősegíti a kívánt kimeneti feszültség létrehozását azáltal, hogy a bemeneti feszültséget arányosan elosztja.Ezt a technikát széles körben használják akkumulátorral működtetett eszközökben, ADC áramkörökben és szintváltoztató alkalmazásokban.A megfelelő ellenállási értékek kiválasztásával pontos feszültségszintet érhet el anélkül, hogy komplex feszültségszabályozási áramköröket igényelne.A 10K-os ellenállás szerepet játszik a kiszámítható és stabil feszültség megoszlásának biztosításában sok alacsony fogyasztású elektronikában.

Pull-up/legördülő ellenállások

A digitális elektronikában a 10K-os ellenállást gyakran használják pull-up vagy legördülő ellenállásként a stabil logikai szintek biztosítása és a lebegő bemenetek megakadályozása érdekében.A lebegő bemenetek szokatlan viselkedést okozhatnak a mikrovezérlőkben és a logikai áramkörökben, ami nem kívánt jelállapotokhoz vezet.Ha egy 10 kΩ-os ellenállást csatlakoztat egy bemeneti csap és az ellátási feszültség (pull-up) vagy a talaj (lefelé) között, akkor egy meghatározott feszültségszintet tartanak fenn, ha nincs aktív jel.Ez az alkalmazás gyakori a gomb interfészekben, a GPIO (általános célú bemeneti/kimeneti) csapokban és az I2C kommunikációs vonalakban.A 10KΩ -os érték egy standard választás, mivel egyensúlyt biztosít az energiafogyasztás és a jel integritása között, biztosítva a megbízható működést a túlzott áramlást.

LED áramkorlátozás

A LED -áramkörökben gyakran 10K ellenállást használnak a LED -en átáramló árammennyiség korlátozására, megakadályozva, hogy túl sok áramot húzzanak és megsérüljenek.A LED-ekhez egy szabályozott áramot igényelnek a hatékony működéshez, és áramkorlátozó ellenállás nélkül túlmelegedhetnek és kiéghetnek.Ha egy 10kΩ -os ellenállást sorba helyeznek a LED -rel, az áram biztonságos szintre korlátozódik, biztosítva, hogy a LED működjön a besorolási előírásokon belül.Ez fontos az akkumulátorral működő eszközökben, ahol az energiahatékonyság prioritás.A megfelelően kiszámított ellenállási érték használata elősegítheti a LED fényerejének szabályozását, így a 10K -os ellenállás fontos elem a LED -mutatók, a kijelző panelek és a világítási rendszerek megtervezésében.

Torzító tranzisztorok

A tranzisztor alapú erősítő áramkörökben általában 10K-os ellenállást használnak az elfogultsághoz, amely biztosítja, hogy a tranzisztor működjön a tervezett működési régióban.Az elfogultsági ellenállások segítenek beállítani a helyes bázisfeszültséget a bipoláris csomópont tranzisztorokban (BJT) vagy a kapu feszültségét a terepi hatású tranzisztorokban (FET), lehetővé téve számukra, hogy hatékonyan működjenek az amplifikációban vagy a váltási alkalmazásokban.Megfelelő torzítás nélkül a tranzisztorok vagy nem tudnak teljes mértékben bekapcsolni, vagy a telítettségbe léphetnek, ami jel torzuláshoz vagy teljesítmény instabilitásához vezethet.A 10K ellenállás stabil referenciafeszültséget biztosít, lehetővé téve a tranzisztor következetes működését olyan áramkörökben, mint például audio erősítők, RF erősítők és váltási szabályozók.A megfelelő ellenállási érték kiválasztásával optimalizálhatja a teljesítményt, miközben megőrzi az energiahatékonyságot és minimalizálja a felesleges energiaeloszlást.

Következtetés

A 10K ellenállás az elektronikus áramkörök alapvető, de fontos része, segítve őket zökkenőmentesen és megbízhatóan.Ha megérti, hogyan lehet észrevenni az egyiket a színkódja alapján, és megismerve annak felhasználását, jobb áramköröket készíthet.Függetlenül attól, hogy egyszerű beállításokban vagy komplex eszközökben használják, a 10K ellenállás kulcsfontosságú az elektronika építéséhez és rögzítéséhez, stabilitás és pontosság biztosítása érdekében, bárhol is használják.
