EPM7064STC100-7 CPLD: Jellemzők, alkalmazások és rendszeren belüli programozási útmutató

Az EPM7064STC100-7 egy erőteljes chip az Intel Max® 7000S sorozatából, amelynek célja az elektronikus eszközök összetett feladatainak kezelése.Ez az útmutató az EPM7064STC100-7 főbb jellemzőit és felhasználásait tárgyalja, hangsúlyozva annak képességét, hogy könnyen átprogramozzák, gyors működését és rugalmas kialakítását.Ideális sok különböző technológiához, a kis eszközöktől a nagy ipari gépekig, ez a chip kulcsfontosságú darab a fejlett digitális áramkörök felépítéséhez.

Katalógus

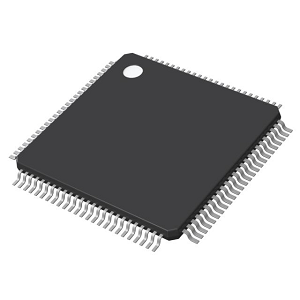

EPM7064STC100-7 Leírás

A EPM7064STC100-7 egy összetett programozható logikai eszköz (CPLD) az Intel Max® 7000S sorozatából.64 makrocellával és 1250 kapuval rendelkezik, amelyek elősegítik a komplex digitális áramkörök felépítését.Ez a chip maximális sebességgel 166,7 MHz -es sebességgel halad, a jel késleltetése 7,5 nanosekundum (NS).68 bemeneti/kimeneti (I/O) csapot tartalmaz, amelyek 3,3 V és 5 V logikával működnek, így könnyű használni a különböző áramköröket.Fontos tulajdonság az 5,0 V-os rendszeren belüli programozhatóság (ISP) egy JTAG interfészen keresztül (IEEE 1149.1).Ez azt jelenti, hogy átprogramozhatja anélkül, hogy eltávolítaná az áramkörből, megkönnyítve a tesztelést és a frissítéseket.Ez egy 100 tűs vékony quad lapos csomagban (TQFP) kapható, amely egy kompakt, felszíni szerelő csomag.Ezt a CPLD -t beágyazott rendszerekben, digitális jelfeldolgozásban, kommunikációs eszközökben és ipari automatizálásban használják.

Kiváló minőségű alkatrészeket és testreszabott szolgáltatásokat nyújtunk, ezért a legjobb, ha az ömlesztett megrendelést velünk helyezi megbízható CPLD megoldásokhoz.

EPM7064STC100-7 Jellemzők

• Nagy sűrűségű logika: Az EPM7064STC100-7-et 64 makrocellával és 1250 felhasználható kapuval tervezték, így rendkívül alkalmas komplex logikai funkciók megvalósítására a digitális áramkörökben.Ez a nagy sűrűségű architektúra lehetővé teszi a bonyolult logikai minták kialakítását, miközben megőrzi a hatékonyságot a programozható logikai műveletek során.A jól optimalizált makrocellák struktúrája biztosítja a rendelkezésre álló erőforrások hatékony felhasználását, támogatva a fejlett kombinációs és szekvenciális logikai megvalósításokat.

• Gyors teljesítmény: A nagysebességű feldolgozáshoz épített EPM7064STC100-7 maximális belső frekvenciájú 166,7 MHz, lehetővé téve a logikai funkciók gyors végrehajtását.A 7,5 ns -os terjedési késleltetés biztosítja a minimális késleltetést.Ez a gyors váltási képesség javítja az eszköz képességét a nagysebességű adatfeldolgozás, a jelkondicionálás és a szabályozás hatékony kezelésére, ezáltal megbízható választást jelent az igényes digitális rendszerek számára.

• Sokoldalú I/O: A 68 programozható bemeneti/kimeneti csap segítségével az EPM7064STC100-7 kivételes rugalmasságot kínál a különféle áramköri tervekbe történő integrációhoz.A 3,3 V és az 5 V -os logikai szintek támogatásával lehetővé teszi a zökkenőmentes kompatibilitást a különböző rendszerfeszültségekkel, kiküszöbölve a további feszültségszintű váltók szükségességét.Ez az alkalmazkodóképesség lehetővé teszi a vegyes feszültség környezetben való alkalmazásokhoz, biztosítva a beágyazott rendszerek, ipari vezérlők és kommunikációs hálózatok széles körű alkalmazhatóságát.

• Rendszeren belüli programozhatóság (ISP): Az EPM7064STC100-7 egyik előnye az 5,0 V-os rendszeren belüli programozhatóság (ISP), amely megkönnyíti az IEEE STD-n keresztül.1149.1 JTAG interfész.Ez a szolgáltatás lehetővé teszi a logikai funkciók újraprogramozását és módosítását anélkül, hogy az eszközt megsemmisíti vagy fizikailag eltávolítja, a karbantartás, a hibakeresés és az iteratív fejlesztés egyszerűsítését.Az ISP -képesség csökkenti az állásidőt és javítja a firmware frissítéseinek rugalmasságát, felbecsülhetetlen értékűvé téve a dinamikus és újrakonfigurálható digitális mintákat.

EPM7064STC100-7 CAD modellek

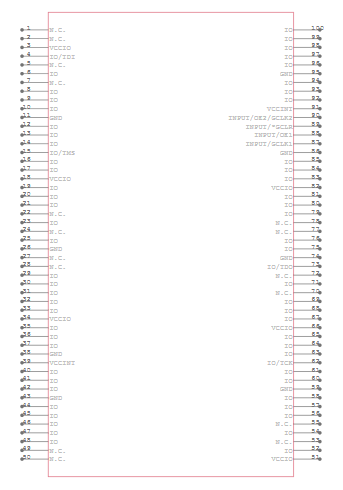

EPM7064STC100-7 szimbólum

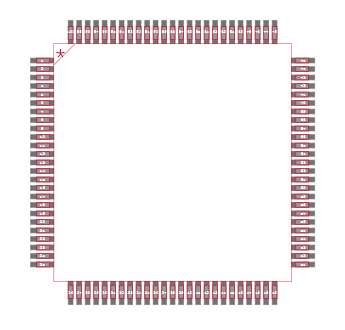

EPM7064STC100-7 lábnyom

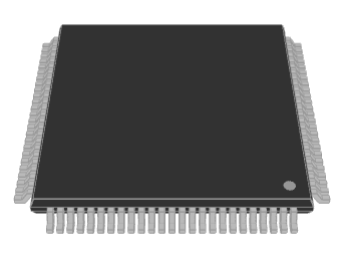

EPM7064STC100-7 3D modell

EPM7064STC100-7 blokkdiagram

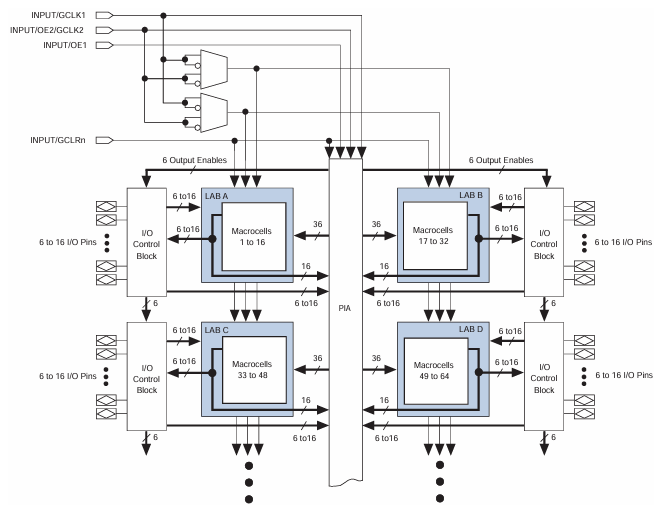

A EPM7064STC100-7 blokkdiagram Megmutatja, hogy a chip logikai elemei hogyan kapcsolódnak és vezérelnek.Négy logikai tömb blokk (laboratóriumi), A, B, C és D jelöléssel rendelkezik, mindegyik 16 makrocellát tartalmaz.Ezek a makrocellák logikai funkciókat hajtanak végre, és egy programozható összekapcsolási tömbön (PIA) csatlakoznak, amely lehetővé teszi a jelek rugalmas irányítását.Minden laboratóriumot egy I/O vezérlőblokkhoz kapcsolnak, laboratóriumonként akár 16 bemeneti/kimeneti csapot kezelve.A diagram olyan globális kontrolljeleket is mutat (GCLK1, GCLK2, OE1 és GCLRN), amelyek elősegítik a chipek órájának és visszaállítási funkcióinak kezelését.Néhány logikai kapuk feldolgozzák ezeket a jeleket, mielőtt elérnénk a rendszer különböző részeit.Az EPM7064STC100-7 kialakítása lehetővé teszi, hogy különféle programozható logikai alkalmazásokban, például állami gépekben, cím dekódolásban és más egyedi digitális áramkörökben használható legyen.Rugalmas összekapcsolása biztosítja a hatékony jeláramot és a megbízható működést.

EPM7064STC100-7 specifikációk

Beír	Paraméter
Gyártó	Altera/intel
Sorozat	Max® 7000s
Csomagolás	Tálca
Alkatrész állapota	Elavult
Programozható típus	A rendszer programozható rendszerben
Késleltetés idő TPD (1) Max	7.5 NS
Feszültség -ellátás - belső	4,75 V ~ 5,25 V
Logikai elemek/blokkok száma	4
A makrocellák száma	64
A kapuk száma	1250
I/O száma	68
Üzemi hőmérséklet	0 ° C ~ 70 ° C (TA)
Szerkesztési típus	Felszíni
Csomag / tok	100-TQFP
Beszállító eszköz csomag	100-TQFP (14x14)
Alaptermék száma	EPM7064

EPM7064STC100-7 rendszeren belüli programozási (ISP) szekvencia

Az EPM7064STC100-7, a Max 7000S CPLD család része, egy hatlépéses rendszer-programozási (ISP) sorozatot követ a helyes konfiguráció biztosítása érdekében.Ez a folyamat lehetővé teszi az eszköz programozását anélkül, hogy eltávolítaná az áramköri kártyáról.Az ISP folyamat magában foglalja az utasítások, címek és adatok eltolódását a TDI (tesztadatokban) PIN -kódján keresztül, miközben a válaszokat a TDO (teszt adatok kimenetelű) PIN -n keresztül történő visszakeresése.

Az első szakasz, Írja be az ISP -t, biztosítja, hogy az I/O csapok zökkenőmentesen áttérjenek a felhasználói módból az ISP módba, és kb. 1 ms -ot igényelnek.Ezt követi Ellenőrizze az ID -t, ahol az eszköz szilícium azonosítóját leolvassák a megfelelő cél megerősítésére.Ezután a Ömlesztett törlés Színpadi eltolódás a törlés utasításaiban, és egy 100 ms törölési impulzust alkalmaz, az összes létező adatot az EEPROM cellákban.A Program A szakasz következik, ahol a címeket és az adatokat egymás után az eszközbe helyezik, és programozási impulzusokat alkalmaznak az EEPROM cellák konfigurálására.Minden címet külön-külön kell programozni, ez a lépés időigényessé teszi az eszközben lévő EEPROM cellák számától függően.

A programozás befejezése után a Igazol A szakasz biztosítja, hogy az adatok helyesen tárolódjanak.Itt az olvasási impulzusokat alkalmazzák az EEPROM cellákra, és a visszakeresett adatokat összehasonlítják a várt értékekkel.Ha eltéréseket találnak, szükség lehet az átprogramozásra.Végül a Kilépő internetszolgáltató A stádium biztosítja, hogy az I/O csapok visszatérjenek a felhasználói módba, és további 1 ms -ot igényeljenek.A teljes programozási vagy ellenőrzési időt két fő tényező befolyásolja: az EEPROM törléshez, a programozáshoz és az olvasási műveletekhez szükséges impulzusidő, valamint az eltolási idő, amely a TCK (teszt óra) frekvenciájától és az utasítások, címek és adatok átviteléhez szükséges ciklusok számától függ.Mivel a különböző ISP-képes eszközök eltérő számú EEPROM cellával rendelkeznek, mind az összes rögzített, mind a változó idő minden eszközön egyedi.A teljes ISP -idő kiszámítható a TCK frekvenciájának, a céleszközök számának és az EEPROM architektúrának a függvényében.

EPM7064STC100-7 alkalmazások

Beágyazott rendszerek

Az EPM7064STC100-7-et széles körben használják beágyazott rendszer alkalmazásokban, ahol rugalmas programozható logikai megoldásként szolgál a különféle perifériák szabályozására, a jelek feldolgozására és az egyedi protokollok megvalósítására.A mikrokontrollerekkel és érzékelőkkel való kapcsolatfelvétel képessége lehetővé teszi a rendszer teljesítményének optimalizálását, miközben fenntartja a kompakt lábnyomot.Nagysebességű működésével és alacsony energiafogyasztásával kiváló választás a beágyazott alkalmazásokhoz, amelyek megbízhatóságot és hatékonyságot igényelnek.

Digitális jelfeldolgozás (DSP)

A digitális jelfeldolgozás során az EPM7064STC100-7 szerepet játszik a szűrők, a jelmoduláció és a különféle matematikai funkciók megvalósításában.Gyors váltási sebessége és alacsony terjedési késleltetése alkalmassá teszi a magas frekvenciájú adatfeldolgozási feladatok kezelésére, biztosítva a jelkonverzió és a manipuláció minimális késleltetését.Általában az audio feldolgozásban, a telekommunikációban és a radarrendszerekben használják.

Adatkommunikáció

Az EPM7064STC100-7-et széles körben használják a hálózatépítésben és az adatkommunikációs rendszerekben, mivel képesek kezelni a logika-igényes műveleteket, például az adatirányítást, a pufferelést és a hibajavítást.Programozható I/O képességei lehetővé teszik, hogy alkalmazkodjon a különféle kommunikációs protokollokhoz, így értékes összetevővé válik az Ethernet kapcsolókban, útválasztókban és a telekommunikációs infrastruktúrában.A rendszeren belüli programozhatóság (ISP) támogatása lehetővé teszi a terepi frissítéseket is, javítva az alkalmazkodóképességet a dinamikus hálózati környezetben.

Ipari automatizálás

Az ipari alkalmazások nagy megbízhatóságot, tartósságot és alacsony energiafogyasztást igényelnek, így az EPM7064STC100-7 preferált választás a programozható logikai vezérlők (PLC), a motorvezérlő rendszerek és az automatizált tesztelő berendezések számára.A JTAG-alapú rendszerrendszeri programozhatóságával lehetővé teszi az automatizálási folyamatok finomítását anélkül, hogy fizikai eltávolítást vagy újratervezést igényelne.A feszültség kompatibilitása sokoldalúságát szintén alkalmassá teszi az ipari környezetben használt érzékelők és működtetők széles skálájával.

EPM7064STC100-7 Hasonló alkatrészek

• EPM7064STC44-10N

• EPM7064STC100-6

• EPM7064STC100-10

EPM7064STC100-7 előnyök

Rendszeren belüli programozhatóság (ISP)

Az EPM7064STC100-7 egyik legnagyobb előnye az, hogy képes átprogramozni, miközben még mindig a rendszerbe van felszerelve.Ez kiküszöböli a frissítések chip eltávolításának szükségességét, a karbantartási idő csökkentését és a hatékonyság javítását.A tervezési módosításokat a termelés megszakítása nélkül valósíthatja meg, így költséghatékony megoldás lehet a hosszú távú projektekhez.

Nagy sebességű teljesítmény

Az eszköz támogatja a magas belső működési frekvenciát, akár 166,7 MHz -ig, lehetővé téve a gyors adatfeldolgozási és válaszidőket.Ez ideálissá teszi a jelfeldolgozás, a logikai ellenőrzés és a nagysebességű interfészek igényeit, biztosítva a simább és megbízhatóbb rendszer működését.

Sokoldalú I/O támogatás

Legfeljebb 68 konfigurálható I/O csaptel és kompatibilitással több feszültségszinttel (3,3 V, 5 V és toleráns opciók 2,5 V, 3,3 V és 5 V), az EPM7064STC100-7 rugalmasságot kínál a rendszer tervezésében.Ez lehetővé teszi a zökkenőmentes integrációt a különféle áramkörökbe, és támogatja a vegyes feszültség környezeteket, csökkentve a kompatibilitási problémákat más összetevőkkel.

Megbízható működés a környezetben

Az EPM7064STC100-7 hőmérsékleti tartományon belüli, 0 ° C és 70 ° C közötti hőmérsékleti tartományon keresztül tervezték, különféle körülmények között biztosítja a következetes és stabil működést.Ez a megbízhatóság előnyben részesített választást jelent azoknál az alkalmazásoknál, ahol környezeti stabilitás szükséges, például ipari automatizálás, telekommunikáció és beágyazott kontrollrendszerek.

EPM7064STC100-7 csomag PIN-OUT-DIAGRAM

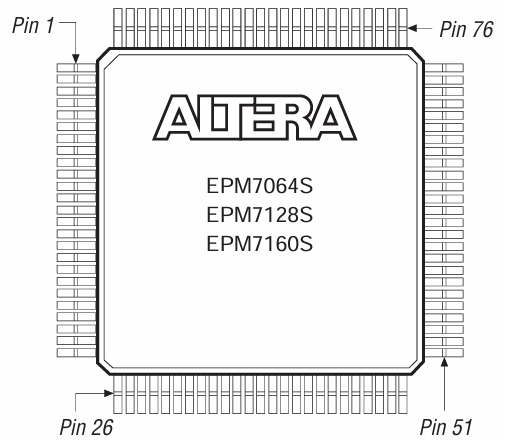

Az EPM7064STC100-7 egy CPLD (komplex programozható logikai eszköz) az Altera Max 7000S sorozatából, amely 100 tűs vékony quad lapos csomagban (TQFP-100) található.Ezt a csomagtípust felületre szerelő alkalmazásokhoz tervezték, amelyek nagy csapos sűrűségű és kompakt méretű egyensúlyt kínálnak.A out-out-diagram Az óramutató járásával ellentétes számozási sémát követi, az 1. tűvel a csomag bal felső sarkában található.Az óramutató járásával ellentétes irányban mozogva az első 25 csap a bal oldalt foglalja el, a 26–50 -es csapok az alsó szél mentén vannak elhelyezve, az 51–75 -es csapok a jobb oldalon folytatódnak, és a 76–100 csapok a felső szél mentén vannak elosztva.A TQFP-100 csomag Jellemzők Vékony vezetékek, amelyek a lapos, négyzet alakú test mind a négy oldalától kifelé terjednek.Ez a kialakítás javítja a felszíni szerelés kompatibilitását, miközben megőrzi a megfelelő csapok távolságát az egyszerű forrasztáshoz és összeszereléshez.Az ólommagasság (a szomszédos csapok közötti távolság) általában 0,5 mm, optimalizálva a jel integritását, miközben minimalizálja a teljes lábnyomot.

EPM7064STC100-7 gyártó

Az EPM7064STC100-7 egy CPLD (komplex programozható logikai eszköz), amelyet eredetileg az Altera fejlesztett ki, egy félvezető cég, amely a programozható logikai megoldásokról ismert.2015 -ben, Intell A megvásárolt altera, integrálva az FPGA és CPLD termékvonalait az Intel Programmable Solutions Group -ba (PSG).Azóta az EPM7064STC100-7 az Intel alatt márkázott, bár elavulttá vált.Az Intel, mint a gyártó, fenntartotta a MAX® 7000S CPLDS sorozat örökségének támogatását, beleértve ezt a modellt is, miközben fokozatosan a modern FPGA és a programozható logikai technológiák felé összpontosít.

Következtetés

Az EPM7064STC100-7 összehozza a komplex funkciókat, a gyors teljesítményt és az egyszerű frissítéseket az egyik chipben, igazolva annak értékét a kihívást jelentő digitális beállítások kihívása során.Ez az útmutató megmutatta, hogyan működik, mire használják, és hogyan illeszkedik a különféle elektronikus rendszerekhez.Segít abban, hogy az eszközök zökkenőmentesen és hatékonyan működjenek, bebizonyítva, hogy sok alkalmazás számára még mindig nagyon hasznos.Ez az útmutató egyértelmű képet nyújt arról, hogy az EPM7064STC100-7 hogyan javíthatja az elektronikus tervek és a rendszerműveletek hatékony javítását.
