A szilícium-vezérelt egyenirányító (SCR) megértése

A szilíciumvezérelt egyenirányító (SCR) a Power Electronics kulcsfontosságú része, az egyszerűbb Shockley diódából fejlődik ki.A Shockley dióda alapváltóként működött, de nem lehetett külsőleg ellenőrizni.A kapu kapuval történő hozzáadása az SCR létrehozásához lehetővé tette a vezetés pontos ellenőrzését, és aktív alkatrészré változtatja a különböző áramkörök energiájának kezelésére.Ez a cikk lefedi az SCR szerkezetét és működését, beleértve annak belső konfigurációját és pozitív visszacsatolási mechanizmust a hatékony váltáshoz.Magyarázza a különböző kiváltó módszereket és a megbízható teljesítmény ellenőrzött aktiválásának szükségességét.A cikk tárgyalja az SCR funkcionalitásának tesztelését, az AC teljesítmény -ellenőrzésében, a fejlett indító technikákban, az SCR -típusok és az SCR technológia új tendenciáinak felhasználását is.A cél az, hogy egyértelműen megértsük az SCR -eket, hogyan működnek, és szerepük a modern elektronikában.

Katalógus

Shockley dióda az SCR -hez

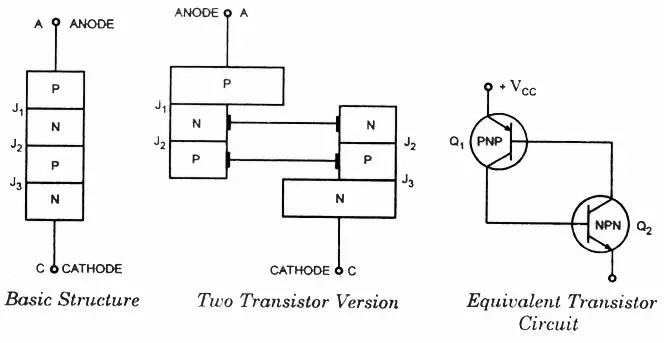

1. ábra: Shockley dióda

A Shockley dióda, a PNPN -eszköz korai verziója, alapvető kapcsolóként működik, amely bekapcsol, amikor egy bizonyos feszültséget elér.Korlátozottan használja azonban, mert nincs ellenőrzése a váltás felett.Az SCR bevezetése javul a Shockley diódában egy kapu terminál hozzáadásával.Ez a kiegészítés lehetővé teszi az eszköz vezetési állapotának külső vezérlését, megváltoztatva azt egy egyszerű váltásról aktív alkatrészre, amely nagyobb pontossággal képes kezelni a nagyobb teljesítményszintet.Ez a változás nagymértékben növeli az eszköz hasznosságát, így sok más elektronikus áramkör számára is alkalmas.

A szilícium-vezérelt egyenirányító szerkezete

2. ábra: Szilícium által vezérelt kapcsoló

A Shockley -diódáról az SCR -re történő evolúció magában foglalja a kapu terminál hozzáadását a meglévő PNPN szerkezethez.Ez a kapu terminál lehetővé teszi az SCR külső jel vezérlését, biztosítva a készülék be- és kikapcsolásának módját.Ez a változás az SCR aktív alkatrészré teszi az SCR -t, amely nagymértékben kibővíti felhasználását a különféle elektronikus áramkörökben.Az a képesség, hogy a váltási művelet külső jelzéssel történő vezérlése új lehetőségeket teremt a pontos energiagazdálkodáshoz, ami nagyon hasznos a modern elektronikus alkalmazásokhoz.

SCR szerkezete és működése

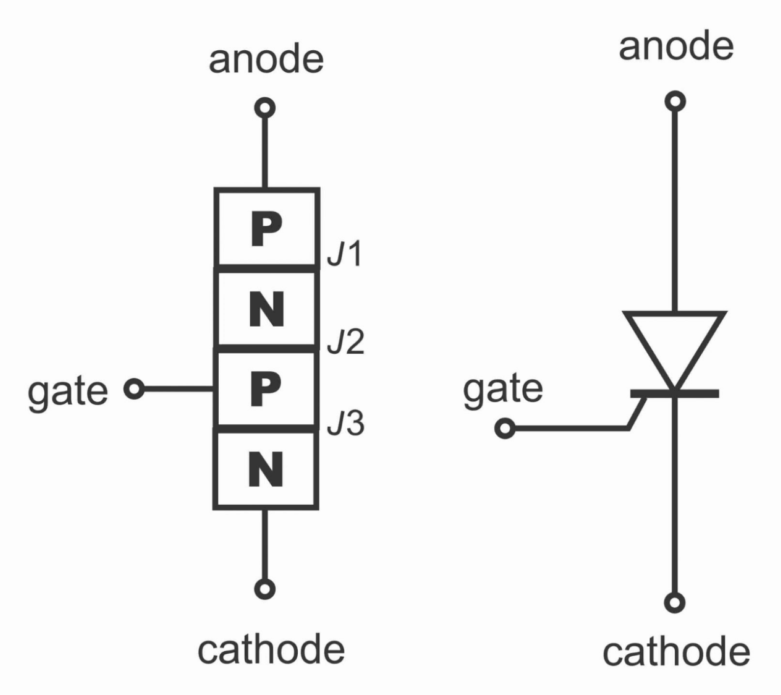

3. ábra: SCR szerkezete és működése

Az SCR négy félvezető rétegből áll, amelyek három PN csomópontot képeznek, anóddal, katóddal és kapu kapuval.Amikor a kaput nem kapcsoltak, az SCR úgy működik, mint egy Shockley dióda, bekapcsolva, amikor a megszakítás feszültségét elérik.Ugyanakkor egy kis feszültség alkalmazása a kapura lehetővé teszi az SCR szándékos kiváltását.

SCR vezetési út

Amikor egy kis áramot alkalmaznak a kapura, az SCR alsó tranzisztor bekapcsol.Ez a művelet ezután bekapcsolja a felső tranzisztorot, létrehozva egy hurkot, amely az SCR -t az "On" állapotban tartja, lehetővé téve az áram áramlását az anódról a katódra.Miután ez megtörténik, a kapuáramnak már nincs szükség az SCR beadására.Az SCR -nek két tranzisztor működik együtt, hogy megkezdje azt, amint elindul.Ez a kialakítás segíti az SCR -t gyorsan kapcsolódni a kapcsolattól.

4. ábra: SCR vezetési út

Ha megérti, hogyan működik egy SCR, nézd meg annak belső beállítását.Amikor egy impulzust elküldik a kapuhoz, aktiválja az alsó tranzisztort, hagyja, hogy az áram áthaladjon a felső tranzisztoron, és tartsa be az alsó részét.Ez a hurok biztosítja, hogy az SCR bekapcsolódjon, amíg az áram egy bizonyos szint alá nem esik, nevezik a tartási áramot.Ez hasznossá teszi az SCR -eket az energia váltásához és kezeléséhez.

Kiváltó és tüzelési módszerek

A kiváltás, más néven égetés is, azt jelenti, hogy feszültségimpulzusot kell alkalmazni az SCR kapu kapuhoz.Ez a módszer biztosítja, hogy az SCR csak szükség esetén kapcsol be, függetlenül attól, hogy a feszültség meghaladja -e a törési pontot.A fordított kiváltás, amely kikapcsolja az SCR -t, ha negatív feszültséget alkalmaz a kapura, szintén megtehető, de kevésbé hatékony, mert sok áramot igényel.

Kapu kikapcsolási tirisztor (GTO) szimbólum

5. ábra: GTO szimbólum

Az SCR kiváltása kulcsfontosságú a működéséhez.Az SCR kiváltásához szükséges kapuáram sokkal alacsonyabb, mint az eszközön átáramló áram, némi erősítést biztosítva.Miután kiváltották, az SCR vezető állapotban marad, amíg az áram egy bizonyos szint alá esik, az úgynevezett tartási áram.Ez a tulajdonság nagyon hasznos azokban az alkalmazásokban, ahol ellenőrzött váltásra van szükség, biztosítva, hogy az SCR bekapcsoljon, amíg a terhelési áram eléggé nem esik ahhoz, hogy kikapcsolja.Ez a kontrollált aktiválás és deaktiválás nagyon alkalmassá teszi az SCR -eket olyan alkalmazásokhoz, amelyek pontos energiakezelést igényelnek.

SCR funkcionalitás tesztelése

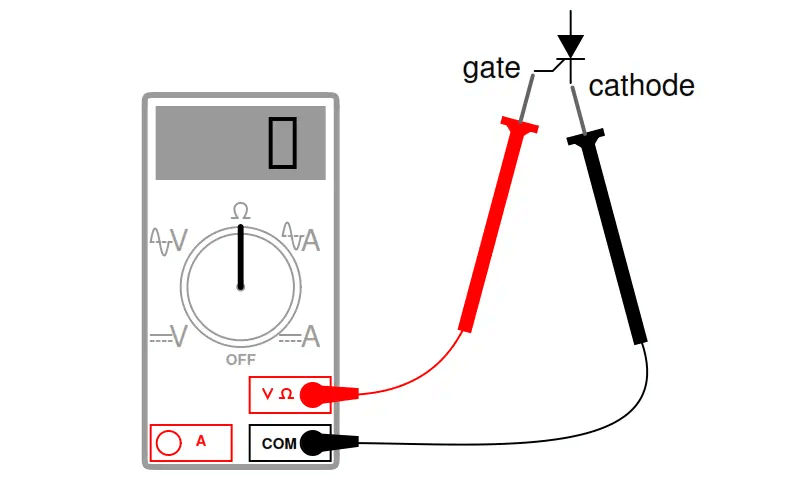

Annak teszteléséhez, hogy egy SCR működik-e, egy ohméter segítségével indíthat egy alapvető ellenőrzést a kapu-katód csomópont mérésére.Ez az egyszerű teszt azonban nem elég.Azt is meg kell látnia, hogy az SCR hogyan működik terhelés alatt.Alapos teszthez állítson be egy áramkört egyenáramú forrású és nyomógombos kapcsolóval, hogy megfigyelje, hogyan kapcsol be és kikapcsol az SCR be- és kikapcsolásakor.

6. ábra: SCR tesztelési áramkör

Annak biztosítása érdekében, hogy az SCR -ek helyesen működjenek, több lépés van a tesztelésükben.Egy egyszerű vizsgálati áramkör építhető DC tápegység, terhelési ellenállás és nyomógombos kapcsolók felhasználásával, hogy szimulálja a beavatkozási és tartási folyamatokat.Ha megnézi az SCR viselkedését ebben a beállításban, megerősítheti annak képességét, hogy reteszelje és kikapcsolja a várt módon.Ez a tesztelési folyamat elősegíti a lehetséges problémák diagnosztizálását és biztosítja az SCR megbízhatóságát a valós alkalmazásokban.Az átfogó tesztelés tényleges terhelési körülmények között elősegíti az SCR bármilyen gyengeségét vagy hibáját, biztosítva a megbízható teljesítményt az igényes alkalmazásokban.

SCR vezérlés az AC teljesítmény

Az SCR -eket gyakran használják, ahol nagy mennyiségű energiát kell cserélni, de a vezérlőáramkörök csak a kis áramot és a feszültséget kezelik az egyszerűség és a megbízhatóság érdekében.Ez teszi az SCR -eket tökéletesen az erős, de érzékeny kontroll mechanizmusokat igénylő helyzetekhez.Például, az SCR kapu tüzelési ereje akár 50 mikrowatt (1 V, 50 µa) lehet, biztosítva, hogy a működtető érintkezők csak ezt a kis jelet kezeljék.A kiváltás után az SCR közvetlenül képes kezelni és váltani a kimeneti terheléseket, akár 100 wattot biztosítva.Ez lehetővé teszi a nagy teljesítményű rendszerek hatékony irányítását, minimális feszültséggel a vezérlőáramkörökön.

7. ábra: SCR a váltakozó áramú áramellátásban

A működést illetően az SCR fordított viselkedése olyan, mint egy tipikus szilícium -egyenirányító dióda, amely nyitott áramkörként működik, amikor negatív feszültséget alkalmaznak az anód és a katód között.Az előremenő irányban az SCR blokkolja az áram áramlását, amíg a feszültség meghaladja a meghatározott törési pontot, kivéve, ha a kapu jelet nem alkalmazzák.Amikor az előretörési feszültséget meghaladják, vagy egy megfelelő kapujelet vezetnek be, az SCR gyorsan áttér egy vezető állapotba, az alacsony előremenő feszültségcsökkenéshez hasonlóan az egycsoportos egyenirányítóhoz hasonló.Ez a gyors váltási képesség biztosítja, hogy az SCR megbízhatóan kezelje a nagy teljesítményű terheléseket, miközben fenntartja az ellenőrzési műveletek alacsony energiaigényét.

8. ábra: Sorozatkapcsoló

A fenti ábra egy egyszerű sorozatkapcsolót mutat, amely AC jelet küld az SCR kapujára.Az R1 ellenállás korlátozza a kapu áramát, hogy biztonságban maradjon, míg a D dióda megakadályozza, hogy a fordított feszültség befolyásolja a kaput a nem vezető ciklus során.Az anódhoz csatlakoztatott terhelés (RL) az SCR határán belül bármilyen érték lehet.Ez a beállítás biztosítja, hogy az SCR megbízhatóan működjön, ellenőrzött kiváltással és védelemmel az elektromos stressz ellen.

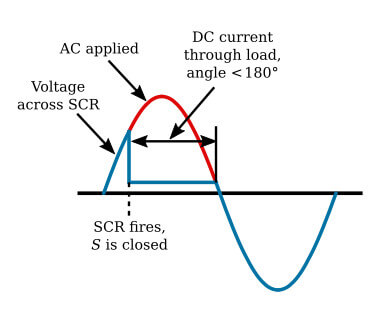

9. ábra: AC kapcsoló hullámformák

Ha az S kapcsoló nyitva van, az SCR még akkor is kimarad, ha AC teljesítmény van.Az S záró kapcsoló lehetővé teszi az AC -ciklus pozitív részének az SCR kiváltását, ami azt okozza, hogy az anód pozitív.Az SCR a ciklus kevesebb mint felére kapcsol be, és a ciklus negatív része alatt marad.Az S vezérlők bezárása, amikor az SCR bekapcsol, lehetővé téve az áram áramlását a terhelésen.Az áram leállításához kinyithatja az S kapcsolót, vagy megvárhatja a negatív ciklust, amely kikapcsolja az SCR -t.Ez a beállítás lehetővé teszi az áramlási áramlás egyszerű szabályozását az áramkörben.

10. ábra: Shunt kapcsoló

Az SCR vezérléséhez használhatja a DC -t a kapun.A DC alkalmazása a kapuhoz bekapcsolja az SCR -t.Egy másik módszer a kapu és a katód közötti kapcsoló (ok) használata.A kapcsoló kinyitása bekapcsolja az SCR -t, lehetővé téve az áram áramlását a terhelésen.Az SCR kikapcsolásához és az áram leállításához zárja be a kapcsolót, vagy negatív feszültséget kell alkalmazni az anódra.Ez a módszer elősegíti az olyan eszközök, mint a motor sebességének és a teljesítményszintek ellenőrzését.

11. ábra: Betöltési áram a kapcsolóval zárva

Két másik egyszerű módszert mutatunk be a terhelésre való váltáshoz.Az első áramkörben a működtető érintkező bezárása táplálja a terhelést, miközben az érintkező kinyitja az energiát.Ezzel szemben a második áramkör fordított módon működik: az energiát csak akkor szállítják a terheléshez, ha az érintkezés nyitva van.Mindkét áramkör beállítható a "retesz" -re, a DC -ellátással a bemutatott AC helyett.

Az első áramkörben az R2 és R3 ellenállásokból álló feszültségválasztó biztosítja az AC kapu jelét az SCR -hez.Ez lehetővé teszi az SCR számára, hogy az érintkezés bezárásakor felgyulladjon és ellátja az energiát.A második áramkörben a kapcsoló bezárása a kapu és a katód ugyanolyan potenciállal rendelkezik, megakadályozva, hogy az SCR lövöldözzön, és így levágja a terhelést.Ez az egyszerű beállítás biztosítja a terhelés mindkét konfigurációjának tiszta és kiszámítható vezérlését.

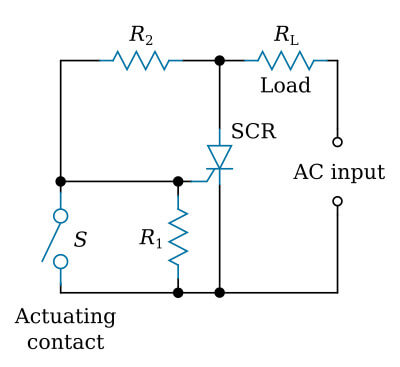

12. ábra: Betöltési áram a kapcsoló nyitva van

Az AC teljesítmény az alábbiakban látható áramkör segítségével szabályozható.Ebben a beállításban két SCR csatlakoztatva van csatlakoztatva, hogy kezelje az AC feszültség mindkét fél ciklusát.Ez a konfiguráció biztosítja, hogy minden SCR kezelje az AC hullámforma egyik félciklusát, lehetővé téve a terheléshez szállított energia hatékony és pontos vezérlését.

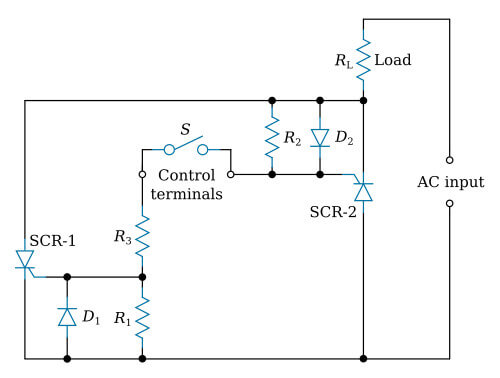

13. ábra: AC kapcsoló két SCR -vel

A vezérlő áram az R3 ellenálláson keresztül a kapukhoz áramlik, ha egy külső kapcsoló (mechanikus vagy elektronikus) csatlakoztatja a vezérlő terminálokat.Ezt a kapcsolót különféle érzékelők, például fény, hő vagy nyomás szabályozhatják, amelyek aktiválják az elektronikus erősítőt.Amikor a kapcsoló bezáródik, az SCR -ek minden egyes AC ciklusnál elindulnak, lehetővé téve az energiát a terheléshez.Amikor a kapcsoló kinyílik, az SCR -ek nem lőnek, és a terheléshez nem szállítanak energiát.Ez a mechanizmus hatékonyan kezeli a terheléshez szállított AC teljesítményt.

Alkalmazások és típusú SCR -ek

Az SCR -eket sok területen használják, mert erős vezérlési tulajdonságokkal rendelkeznek.Ide tartoznak az energiaátalakítás, a motorvezérlés és a világítási rendszerek.Különböző típusú SCR -eket fejlesztettek ki a konkrét igények kielégítése érdekében:

Standard SCR: Általános célokra használják.

Gyors kapcsoló SCR: Nagyfrekvenciás alkalmazásokhoz tervezték.

Fényvezérelt SCR (LTS): Fényt használ a kiváltáshoz, az elektromos elszigeteltség biztosítása érdekében.

Kapu kikapcsolása SCR (GTO): Lehetővé teszi mind a bekapcsolási, mind a kikapcsolási vezérlést.

Fordított blokkolás SCR: Blokkolhatja az áramot mindkét irányban.

Háromfázisú híd SCR vezérlés a terheléshez

Minden SCR -típus speciális igényekhez készül.A standard SCR-ek rugalmasak és sok alkalmazásban használják, míg a gyors kapcsoló SCR-ek kiválóan alkalmasak a nagysebességű műveletekhez.A fényvezérelt SCR-ek (LTS) fényt használnak a kapu kiváltásához, kiváló elektromos elszigeteltséget biztosítva.A kapu kikapcsolási SCR-ek (GTO) be- és kikapcsolhatók, így alkalmassá teszik azokat nagy teljesítményű alkalmazásokhoz.A fordított blokkoló SCR -eket úgy tervezték, hogy blokkolják az áramlást mindkét irányban, javítva azok használatát az AC teljesítmény -ellenőrzési forgatókönyvekben.

14. ábra: Háromfázisú híd SCR vezérlés a terheléshez

Gyakorlati alkalmazások és az SCR -ek fejlett felhasználásai

Az SCR -eket sok alkalmazásban széles körben használják erős vezérlési tulajdonságaik miatt.Néhány figyelemre méltó alkalmazás a következő:

Teljesítménykonverziós rendszerek: Az SCRS kulcsfontosságú összetevők az energiaváltó rendszerekben, kezelve az AC -ről DC teljesítményre váltást, és fordítva.Ezeket a rendszereket ipari környezetben és a fogyasztói elektronikában is használják, ahol stabil és megbízható tápegységre van szükség.

Motorvezérlés: A motorvezérlő alkalmazásokban az SCRS beállítja az elektromos motorok sebességét és nyomatékát.A tüzelési szög megváltoztatásával az SCRS vezérli a motorhoz szállított energiát, lehetővé téve a működésének pontos irányítását.

Világítási rendszerek: Az SCR -eket a lámpák simán tompítására használják az AC -ellátás fázisszögének szabályozásával.Ez a képesség energiamegtakarítást biztosít és javítja a világítási alkalmazások hangulatát.

Fűtésvezérlők: A fűtési alkalmazásokban az SCRS szabályozza a fűtési elemekhez juttatott energiát, a kívánt hőmérsékletet nagy pontossággal megőrizve.Ez különösen hasznos az ipari folyamatokban, amelyek pontos hőmérséklet -szabályozást igényelnek.

Védelmi áramkörök: Az SCRS védelmi áramkörökben feszítővasatként működik, és túllépési körülmények esetén rövidzárlatot végeznek, hogy az érzékeny elektronikus alkatrészeket megvédjék a sérülésektől.

Az alkalmazások széles skálája megmutatja az SCR rugalmasságát és hasznosságát a modern elektronikában, ahol pontos vezérlésre és megbízható teljesítményre van szükség.

Az SCR jellemzőinek részletes elemzése

Az SCR -k sajátos jellemzőinek megértése kulcsfontosságú a hatékony felhasználásukhoz.A legfontosabb jellemzők a következők:

Kapu trigger feszültség (v_GT)

Az SCR bekapcsolásához szükséges minimális kapu feszültség.

Az áram tartása (i_H)

Az SCR vezetésének fenntartásához szükséges minimális áram.

Reteszelő áram (i_L)

A minimális áram, amely ahhoz szükséges, hogy az SCR -t a kapu -ravaszt eltávolítsák.

Megtörési feszültség (V_Bo)

Az a feszültség, amelyen az SCR bekapcsol minden kapuáram nélkül.

Előre blokkoló feszültség (V_DRM)

A maximális feszültség, amelyet az SCR elõre blokkolhat az előremeneti irányban.

Fordított blokkoló feszültség (V_RRM)

A maximális feszültség, amelyet az SCR hátoldalon blokkolhat.

Állami feszültségcsepp (V_TM)

A feszültség csökken az SCR -en, amikor vezet.

DV/DT besorolás

Az off-state feszültség maximális emelkedésének maximális sebessége, amelyet az SCR képes ellenállni anélkül, hogy bekapcsol.

DI/DT besorolás

Az állami áram növekedésének maximális emelkedésének maximális sebessége, amelyet az SCR károsodás nélkül képes kezelni.

SCR -védelem és snubber áramkörök

Az SCR megbízhatóságának javítása érdekében a gyakorlati alkalmazásokban gyakran védelmi áramköröket használnak.Az egyik általános módszer a snubber áramkörök használata.A Snubber áramkörök megóvják az SCR -eket a magas DV/DT és DI/DT feszültségektől, amelyek korai meghibásodást okozhatnak.

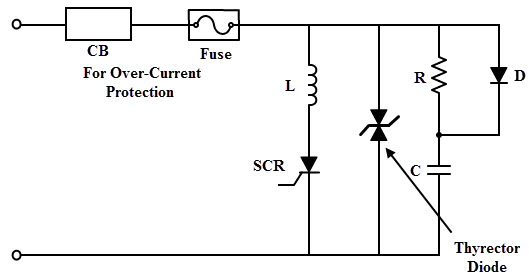

15. ábra: SCR védelem

Annak érdekében, hogy megvédje az SCR-t a hirtelen feszültség tüskéktől, a konverter áramkör minden SCR-je párhuzamos R-C snubber hálózattal rendelkezik.Ez a snubber hálózat megóvja az SCR -t a fordított helyreállítási folyamat során bekövetkező belső feszültség tüskékkel szemben.Amikor az SCR kikapcsol, a fordított helyreállítási áramot átirányítják a Snubber áramkörre, amely energia-tároló elemeket tartalmaz.

A villám- és kapcsolási hullámok a bemeneti oldalon károsíthatják az átalakítót vagy a transzformátort.Ezen feszültségek hatásának csökkentése érdekében az SCR -ben a feszültség szorítóeszközöket használják.A szokásos feszültségbilincses eszközök közé tartoznak a fém -oxid -varisztorok, a szelén tirektor diódák és az lavina -dióda -szuppresszorok.

Ezeknek az eszközöknek a feszültség növekedésével csökken az ellenállás, és alacsony ellenállású utat biztosít az SCR-en, amikor a túlfeszültség feszültsége bekövetkezik.Az alábbi ábra azt mutatja, hogy az SCR hogyan védi a túlfeszültségeket egy tirektor dióda és snubber hálózat segítségével.

Fejlett indító technikák az SCR -ekhez

16. ábra: Indító technika

Az egyszerű kapu kiváltásán túl a fejlett módszerek tovább javíthatják az SCR teljesítményét a komplex beállításokban.Ezek a módszerek magukban foglalják:

• impulzus kiváltás

A rövid, nagy áramú impulzusok használata az SCR aktiválásához biztosítja, hogy megbízhatóan bekapcsolódjon még zajos környezetben is.

• Fázisvezérelt kiváltás

Az SCR kiváltáshoz való igazítása az AC tápegységhez lehetővé teszi a terheléshez küldött energia pontos ellenőrzését.

• Optikailag elkülönített kiváltás

Az optikai izolátorok használata az SCR kiváltásához elektromos elszigeteltséget biztosít, és megvédi a vezérlő áramkört a nagyfeszültségektől.

• Mikrovezérlő alapú indítás

A mikrovezérlők használata a pontos impulzusok előállításához lehetővé teszi a kifinomult vezérlési sémákat és a jobb teljesítményt az összetett beállításokban.

Mikrovezérlő alapú SCR-trigger

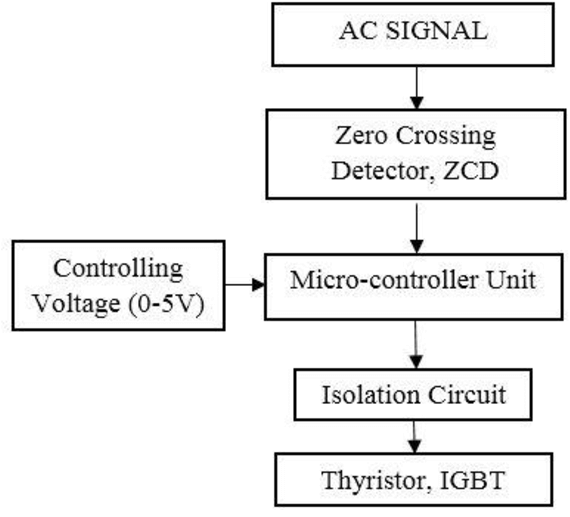

17. ábra: Mikrovezérlő alapú SCR-triggering

Ezek a fejlett indító technikák nagyobb rugalmasságot és ellenőrzést kínálnak az SCR alkalmazásokban, így alkalmassá teszik azokat az ipari és fogyasztói elektronika széles skálájára.Ezeknek a módszereknek a felhasználásával a mérnökök pontosabb és megbízhatóbb irányítást érhetnek el az energiagazdálkodási rendszerek felett, javítva az SCR-alapú megoldások általános hatékonyságát és teljesítményét.

SCRS a modern hatalmi elektronikában

Az SCR kulcsfontosságú részei a hatékony és megbízható energiavezérlő rendszerek létrehozásában.Nagy változást hoznak számos fő területen, ideértve a következőket is:

Megújuló energia rendszerek: Az SCR -eket az energiainverterekben és a vezérlőkben használják a megújuló forrásokból, például a napsugárból és a szélből származó energia átalakításához és kezeléséhez.Kezelik a nagy teljesítményszintet, és pontos vezérlést biztosítanak, így tökéletesek ezekhez az alkalmazásokhoz.

Elektromos járművek: Az elektromos járművekben (EV) az SCR -eket a motorvezérlőkben és az akkumulátor töltő rendszerekben használják.Kezelik az akkumulátor és a motor közötti áramlást, biztosítva a hatékony működést és az akkumulátor hosszabb élettartamát.

Intelligens hálózatok: Az intelligens hálózati alkalmazásokban az SCRS kezeli az elektromos energia eloszlását.Ezeket rácshoz kötött inverterekben, feszültségszabályozókban és fázisszög-szabályozókban használják a stabil és hatékony teljesítményszállítás biztosítása érdekében.

Ipari automatizálás: Az SCR -eket motoros meghajtókban, fűtésvezérlőkben és folyamatvezérlő rendszerekben használják az ipari automatizálásban.Kezelik a nagy teljesítményt, és pontos vezérlést biztosítanak, így alapvető alkatrészekké válnak az automatizált gyártási folyamatokban.

Szünetmentes tápegységek (UPS): Az SCR -ek megbízható energiát biztosítanak az UPS rendszerek kiesések során.Segítenek simán váltani a fő tápegység és a tartalék energiaforrás között, biztosítva a folyamatos energiát a kulcsrendszerekhez.

A jövőbeli trendek és innovációk az SCR technológiában

Az SCR -technológia fejlesztése folyamatosan javul, hogy megfeleljen a jobb és megbízhatóbb energiaellátás szükségességének.Az új, félvezető anyagok, például a szilícium -karbid (SIC) és a gallium -nitrid (GAN), az SCR -ek jobban működnek a magasabb feszültségek kezelésével, az ellenállás csökkentésével és a hőkezelés javításával.Az integrált kapu kommutált tirisztorok (IGCT -k) egyesítik a GTO -k és az IGBT -k előnyeit, gyors váltást, alacsony energiavesztést és a nagy teljesítmény kezelésének képességét az igényes alkalmazásokhoz.A digitális vezérlési módszerek az SCR -ekkel lehetővé teszik a pontos és rugalmas irányítást, így a rendszerek hatékonyabbá és megbízhatóbbá válnak.A gyártási technikák fejlődése az SCR -eket kisebb és alkalmassá teszi a hordozható eszközökhöz, ami hasznos a fogyasztói elektronika számára.Az SCR-ek fokozott védelmi tulajdonságai, mint például a beépített snubber áramkörök és a túláramok védelme, szintén megbízhatóbbá és könnyebben használhatók.

Következtetés

A vezérlő áram az R3 ellenálláson keresztül a kapukhoz áramlik, ha egy külső kapcsoló (mechanikus vagy elektronikus) csatlakoztatja a vezérlő terminálokat.Ezt a kapcsolót olyan érzékelők vezérelhetik, mint a fény, a hő vagy a nyomás, amelyek aktiválják az elektronikus erősítőt.Amikor a kapcsoló bezáródik, az SCRS minden AC -ciklushoz kivált, lehetővé téve a terhelést.Amikor a kapcsoló kinyílik, az SCR -ek nem égnek el, megállítva az áramlást.Ez a mechanizmus szabályozza a terhelés AC teljesítményét.

A félvezető anyagok, például a szilícium -karbid (SIC) és a gallium -nitrid (GAN) javulása hatékonyabbá és tartósabbá teszi az SCR -eket.Az olyan innovációk, mint az integrált kapu kommutált tirisztorok (IGCT) és a digitális vezérlési technikák, javítják az SCR teljesítményét a gyorsabb váltás, az alacsonyabb energiaveszteség és a jobb megbízhatóság révén.Az SCRS továbbra is kulcsszerepet játszik az új technológiákban, az intelligens rácsoktól az elektromos járművekig, biztosítva a hatékony és megbízható energiavezérlést.

Gyakran feltett kérdések [GYIK]

1. Melyek a szilíciumvezérelt egyenirányító előnyei?

A szilícium-vezérelt egyenirányító (SCR) számos előnyt kínál, beleértve a hatékony energiavezérlést, a nagy megbízhatóságot, a nagyfeszültségek és áramok kezelésének képességét, valamint az energiaáramlás pontos ellenőrzését.Az SCR -ek gyors váltási sebességet is biztosítanak, és kemény környezetben tartósak, így különféle ipari felhasználásokra alkalmassá teszik őket.

2. Mi a célja a szilícium -egyenirányító diódának?

A váltakozó áram (AC) áramáramra (DC) konvertálására egy szilícium -egyenirányító diódát használunk.Ez lehetővé teszi az áramnak, hogy csak egy irányba folyjon, javítást biztosítva, amelyre szükség van a tápegységekre és más elektronikus áramkörökre.

3. Miért van szükségünk ellenőrzött egyenirányítóra?

A szabályozott egyenirányítókat az elektronikus eszközök áramlásának pontos kezelésére és szabályozására használják.Ezek lehetővé teszik a kimeneti feszültség és az áram beállítását, amelyre szükség van olyan alkalmazásokra, mint a motor sebességszabályozása, a tápegységek és a tompító lámpák.A vezérelt egyenirányítók javítják a hatékonyságot és biztosítják az energiaellátás stabilitását.

5. Mi az SCR következtetése?

Az SCR sokoldalú és megbízható alkatrész a teljesítmény -elektronikában.Pontos ellenőrzést biztosít a nagy teljesítmény- és feszültség -alkalmazások felett, így értékessé teszi a különféle iparágakban.Az SCR -ek tovább javulnak az anyagok és a technológia fejlődésével, biztosítva azok relevanciáját a jövőbeli alkalmazásokban.

6. Mik a szilíciumvezérelt egyenirányító dióda alkalmazása?

A szilícium-vezérelt egyenirányító diódák alkalmazásai közé tartozik a motor sebességszabályozása, a fénycsomás, az AC és DC teljesítményrendszerek teljesítményszabályozása, a túlfeszültség védelme és az inverterek.Az ipari automatizálásban, az energiaellátásban és a megújuló energia rendszerekben, például a napenergia és a szélenergia -átalakítókban is használják.
