A négyszöghullámú forma megértése az elektronikában

A négyzethullámú formák nagy részét képezik annak, hogy az elektronikus eszközök hogyan működnek, különösen a digitális jelekkel foglalkozó rendszerekben.Ezek a hullámformák egyszerű formájúak, de nagyon hasznosak, tiszta, ismétlődő mintázatban váltva a magas és az alacsony szint között.Megtalálja őket olyan dolgokban, mint az időzítők, az órák, a hanggenerátorok és a vezérlőrendszerek.Ebben a cikkben megtanulhatja, hogy mi a négyzet alakú, téglalap alakú és impulzus hullámformák, hogyan néznek ki és hangosak, és hogyan használják őket valódi áramkörökben.Látni fogja azt is, hogy miként épülnek a négyzethullámok szinuszhullámok felhasználásával, és hogyan lehet őket különféle eszközökkel, például időzítőkkel, mikrovezérlőkkel és jelgenerátorokkal generálni.Akár csak kíváncsi vagy egy projekten dolgozik, ez az útmutató segít jobban megérteni a négyszögletes hullámformákat.Kezdjük.

Katalógus

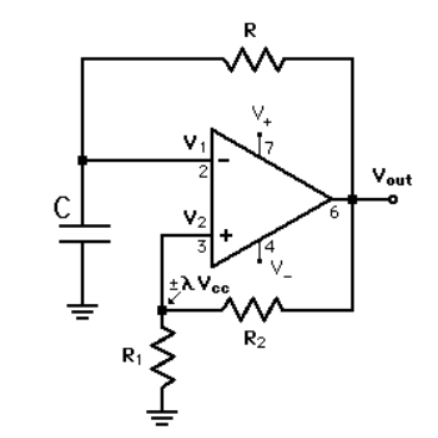

1. ábra. Négyzethullámú generátor

Mik a négyzet alakú, téglalap alakú és impulzus hullámformák?

Négyzet alakú, téglalap alakú és impulzus hullámformák azok a jelek, amelyek közötti váltás között vannak két szintek - általában magas és alacsony feszültség-Ezeket a hullámformákat sokat használják az elektronikában, különösen Digitális áramkörök, ahol jelek vagy be, akár kikapcsolva, mint az 1 -es és 0 -os bináris.A négyszöghullámú forma az egyik leggyakoribb.Változik egyenletesen a magas és az alacsony államok között, ugyanannyi időt tölteni mindegyikben.Ez olyan mintát hoz létre, amely tökéletes négyzetekként néz ki, ha egy grafikonon látják, ezért hívják négyzethullámnak.

Egy ideális világban a négyszöghullámú forma magas és alacsony változása azonnali lenne - a jel késés nélkül az egyik állapotból a másikba lép.De a valós életben ez a váltás apró időt vesz igénybe.Ezért emelkedjen az idő (milyen gyorsan megy fel) és az őszi idő (milyen gyorsan esik le) gyakran alaposan megvizsgálják ezeket a hullámformákat.

Most, bár a "négyszöghullám" kifejezést néha bármely kétszintű hullámformához használják, van egy speciális különbség.Ha a hullámforma költi Több idő magas, mint az alacsony - vagy fordítva - téglalap alakú hullámformának hívják- Még mindig változik két állam között, de a Az időzítés nem egyenlő-Lehet, hogy rövid ideig magas és hosszabb ideig alacsony, vagy fordítva.

2. ábra. Négyzethullámú forma

Akkor ott van a impulzus hullámforma-A négyzet alakú vagy téglalap alakú hullámformákkal ellentétben az impulzusok nem mindig ismételik meg.A helyzettől függően egyszer vagy alkalmanként előfordulhatnak.Egy impulzus fordulhat elő, amikor egy feszültség elér egy bizonyos pontot, vagy amikor valamilyen esemény kiváltja azt.Ezeket az impulzusokat gyakran használják adat- vagy vezérlőjelek küldésére áramkörökben.

Ezek a hullámformák alapvetőnek tűnhetnek, de nagy szerepet játszanak abban, hogy az elektronikus eszközök hogyan beszélnek, feldolgozzák a jeleket és a színfalak mögött végzett feladatokat végeznek.

Hogy néz ki egy négyzethullámú forma?

A négyzethullámú forma könnyen felismerhető, miután látta.Nagyon egyszerű és éles alakja van - Egyenesen magas szintre ugrik, akkor egy pillanatra ott marad egyenesen alacsony szintre esik, és újra és újra megismétli ezt a mintát.A grafikonon vagy egy oszcilloszkóp képernyőn úgy néz ki, mint egy csatlakoztatott négyzetek vagy blokkok sora, felfelé és lefelé egy tiszta, szabályos ritmusban.

Ami a négyzethullámú formát valóban „négyzetből” teszi, az az, hogy egy azonos mennyiségű idő magas állapotban, mint alacsony állapotban-Ez az egyensúly adja meg a nevét.Ha úgy néz ki, mint egy fénykapcsoló mintája, akkor olyan lenne, mintha két másodpercig bekapcsolnánk a fényt, két másodpercig, újra két másodpercig, és így tovább.Hogy az egyenlő időzítést a nevezik 1: 1 jelölés-tér arány - Jelentése a „be” és a „ki” -es időknek.

Bár a „négyzethullám” kifejezést meglehetősen lazán használják, technikai szempontból Ha a magas és az alacsony államokban eltöltött idő nem ugyanaz, akkor ez már nem igazi négyzethullámú forma-Ekkor inkább téglalap alakú hullámformává válik.De mindkettőnek továbbra is ugyanaz a fel-le, kétszintű stílus-a különbség csak az, hogy mennyi ideig tart az egyes szintek.Ez a tiszta, váltási minta teszi a négyzethullámú formait annyira hasznossá a digitális elektronikában, mert egyértelműen megmutatják az egyik állapotról a másikra való változást.

Milyen hangzik egy négyzethullámú forma?

Ha valaha is hallottál négyzethullámú formájú, észreveszi, hogy éles, zümmögő hangja van - sokkal intenzívebb, mint egy sima szinuszhullám.Ez a durvaság maga a hullám alakjából származik.Mivel a négyzethullám gyors, hirtelen ugrásokkal rendelkezik a magas és az alacsony szint között, az általa előállított hang inkább vágó és kevésbé sima a füléhez.

3. ábra. A négyzethullámú forma hangos ábrázolása

A négyzet alakú hullámok tele vannak az úgynevezett harmonikus - Ezek extra frekvenciák, amelyek a fő hang tetejére vannak rétegezve.Ez adja a Square Waves gazdag, éles karakterét.A zene vagy a hangtervezés során ez hasznossá teszi őket, ha nagyobb figyelmet vagy egyedi hangot szeretne.Ezért gyakran szintetizátorokban és elektronikus műszerekben használják őket.Míg a szinuszhullám lágynak és tisztanak tűnhet, a négyzethullám erősebb és agresszívebben fordul elő, ami nagyszerű lehet, ha kiemelkedő hangot akar.

Fontos dolgok a négyzethullámú formákkal kapcsolatban

A négyszöghullámú formákat sokat használják az elektronikában, különösen digitális áramkörök-Ezek olyan áramkörök, ahol A jelek be- vagy kikapcsolódnak-A négyzethullámú forma tökéletesen illeszkedik, mert az Világosan változik a két szint között: magas és alacsony-Ez megkönnyíti az eszközök számára a jel olvasását és reagálását.

A digitális rendszerekben a magas szintet általában hívják "1" és az alacsony szintet hívják "0". Hallhatja őket is Magas és alacsony-Ezek a címkék segítenek megmutatni, mikor a jel aktív vagy inaktív.Akár egyszerű logikai chipekkel, vagy fejlett mikrovezérlőkkel dolgozik, A négyszöghullámú formák gyakran a folyamat részét képezik-Szoktak Ellenőrizze a műveleteket, küldje el az adatokat, vagy tartson időt Sokféle eszközben.

Mivel a feszültségszintek kissé eltérhetnek, a legtöbb rendszer Határozzon meg egy tartományt arra, ami magasnak vagy alacsonynak számít-Ez lehetővé teszi az eszközök számára, hogy megfelelően működjenek, még akkor is, ha a jel nem pontosan ugyanaz.Van egy A négyzethullámú formájának néhány kulcsfontosságú részét meg kell értenie hogy megfelelően használja.

Időtartam

Az időtartam megmutatja, mennyi időbe telik, amíg a hullámforma teljes ciklusa megtörténik.Ez magában foglalja az alacsonyról a magasra és az alacsonyra való átmenetet.Ezt megmérheti az egyik emelkedő élről a másikra, vagy az egyik leeső szélről a másikra.Még ha az emelkedés vagy az esés nem azonnali, a mérőeszközök mindig ugyanazt a trigger -pontot használják, így az eredmények pontosak maradnak.Az időtartam ismerete segít megérteni, hogy a hullámforma milyen gyorsan megismétlődik.

Frekvencia

A frekvencia megmutatja, hogy a hullámforma hányszor ismétlődik egy másodperc alatt.Hertzben (Hz) mérik.Ha egy hullámforma másodpercenként egyszer megismétlődik, akkor az 1 Hz frekvenciája.Ha ezerszer megismétlődik egy másodperc alatt, akkor ez 1000 Hz vagy 1 kHz.Könnyen válthat a gyakoriság és az idő közötti időszak között ennek az egyszerű képletnek a felhasználásával:

Frekvencia = 1 osztva az időtartammal

Időtartam = 1 osztva a frekvenciával

Amplitúdó

Az amplitúdó a hullámforma feszültség magassága.Mérhető az alulról (alacsony) a felső (magas).Az analóg rendszerekben ez felsorolható csúcs vagy csúcsidőszakos feszültségként.De a digitális rendszerekben az a legfontosabb, hogy a jelet alacsony vagy magas olvasás -e.

Például a régebbi TTL rendszerekben az alacsony 0 és 0,4 volt közötti feszültséget jelenthet.A magas lehet 2 és 5 volt között.A modern rendszerek alacsonyabb feszültségeket használhatnak, de az általános ötlet változatlan marad.A lényeg az, hogy a jel egyértelműen illeszkedik az alacsony vagy nagy tartományba, így a digitális eszközök megmondhatják, mit jelent.

Miután megismerte az időt, a frekvenciát és az amplitúdót, könnyebb lesz a négyzethullámú formákkal való együttműködés a valós áramkörökben.Ezek az egyszerű hullámformák sokat tehetnek, ha a helyes módon használják.

Hogyan emelkedik és esik a négyszöghullámok?

A négyszöghullámú formák ismertek éles, tiszta átmeneteikről a magas és az alacsony feszültségszint között.De a való világban ezek a szélek nem igazán azonnali.Minden négyzethullámú forma kevés időt vesz igénybe az alacsonyról a magasra (az emelkedési időnek nevezett) és a magasról alacsonyra (az őszi időre).Ezek a rövid átmeneti periódusok csekélynek tűnhetnek, de nagy különbséget tudnak elérni az áramkör működésében, különösen a digitális elektronikában, ahol az időzítés számít.

Az emelkedési időt attól a ponttól mérik, ahol a jel a végső nagy érték 10 % -át eléri, amíg elérte a 90 % -ot.Az őszi időt ugyanúgy mérik, de 90 % -ról 10 % -ra.Ezek a konkrét pontok segítenek elkerülni az enyhe kerekítést vagy zajt, amely az átmenet kezdetén vagy végén történhet.Bizonyos esetekben az 5 % -ról 95 % -ra tett méréseket láthatja, de ez ritkább.

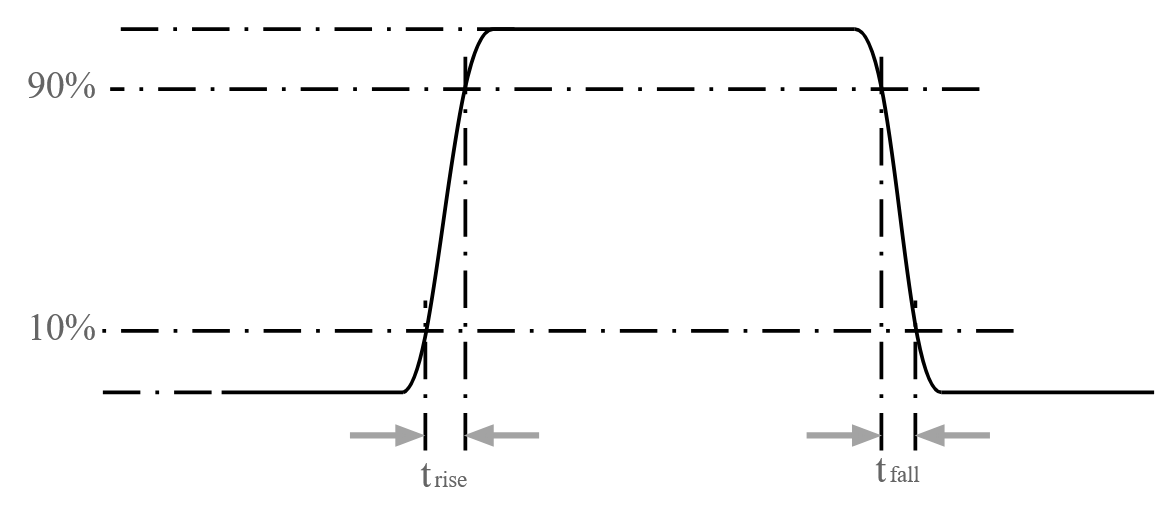

4. ábra. Az emelkedés és az őszi időpontok egy négyzethullámú formában

Ezeket a méréseket gyakran nanoszekundumokban adják meg, különösen a gyors digitális rendszerekben.Ha az emelkedési vagy az őszi idő túl lassú, problémákat okozhat, például téves értelmezési jeleket vagy időzítési problémákat az áramkörben.Ezért látja gyakran az olyan eszközök specifikációiban felsorolt ​​emelkedési és esési időértékeket, mint például a jelgenerátorok vagy a logikai chipek.

Annak ismerete, hogy a hullámforma milyen gyorsan emelkedik vagy esik, jobban megértheti, hogy ez zökkenőmentesen működik -e a projektben.Segít abban is, ha hibaelhárítást vagy javítását próbálja javítani.Annak ellenére, hogy ezek a változások nagyon gyorsan megtörténnek, ezek fontos részét képezik annak, hogy a négyzethullámok hogyan viselkednek a valódi áramkörökben.

Hogyan készülnek a négyzethullámok szinuszhullámokból?

Első pillantásra a négyzethullámú forma nagyon különbözik a sima szinuszhullámtól.Az egyik éles és blokkos, a másik puha és íves.De ha egy négyzet alakú hullámformát bontja le a Fourier Analysis nevű valamivel, akkor látni fogja, hogy valójában egy sor szinuszhullám összeállításával készül.Ez meglepőnek tűnhet, de ez egy lenyűgöző módja annak, hogy megértsük, hogyan épülnek a hullámformák.

Amikor egy négyzethullámú forma elemzésre kerül, akkor kiderül, hogy több szinuszhullám keveréke, amelyek mind kapcsolódnak egymáshoz.Ezeket a hullámokat harmonikusnak nevezzük.Az első, az úgynevezett alapvető, meghatározza a négyszöghullám fő frekvenciáját.Akkor jönnek a többiek: a harmadik harmonikus (amely az alapvető gyakoriságának háromszorosa), az ötödik harmonikus, a hetedik és így tovább.Ezek mindegyike az alapvető frekvencia páratlan számú szorzója, és mindegyik kissé gyengébb, mint az utolsó.

5. ábra. Szineshullám -komponensek, amelyek négyzethullámot alkotnak

Tehát minél több harmonikát adsz hozzá, annál inkább a kombinált alak úgy néz ki, mint egy négyszöghullám.Ha csak az alapvető szinuszhullámmal rendelkezik, akkor hangzik és úgy néz ki, mint egy sima hullám.Adja hozzá a harmadik és az ötödik harmonikát, és elkezdi a négyzetet.Folytassa, és a hullámforma élesebbé és meghatározottabbá válik.

Matematikailag egy négyzethullámot a harmonikus szinuszhullámok összegeként lehet kifejezni a következő egyenlet felhasználásával:

Ez a képlet azt mutatja, hogy a tökéletes négyszöghullámot csak a szinuszhullámok páratlan számú harmonikájának adásával állítják elő, mindegyik harmonikusnak kevesebb ereje van, mint az előtte.

6. ábra. A négyzethullámú forma frekvencia spektruma

Ha egy négyzethullámú formájú áthalad egy alacsony passz szűrőn - amely blokkolja a magasabb harmonikákat -, akkor elveszíti az éles alakját.A szélek lekerekülnek, és a hullámforma már nem fog kinézni vagy úgy viselkedni, mint egy igazi négyzet.Ennek oka az, hogy ezek a magasabb harmonikusok adják a négyzethullámot éles széleit és gyors átmeneteit.

A négyzethullám spektrumdiagramjában erős jeleket fog látni a páratlan számú harmonikusoknál-a 3., az 5., a 7. és így tovább.Ezek a jelek az erősségben csökkennek, amikor a gyakoriságuk magasabb.Nem fogsz látni a páros számú harmonikát, mert a négyzet alakú hullámok nem tartalmazzák őket.Ez a minta része annak, ami a négyzethullámú formákat adja egyedi tulajdonságaiknak mind hang-, mind elektronikus viselkedésben.

Annak megértése, hogy egy négyszöghullámot a szinuszhullámokból épülnek, megmagyarázza, miért viselkedik úgy, ahogy így van.Függetlenül attól, hogy hang-, időzítési jelekkel vagy logikai impulzusokkal dolgozik, ez a harmonikus rejtett szerkezete nagy szerepet játszik abban, hogy a négyzethullámú formák hogyan működnek a valódi áramkörökben.

A négyzethullámúak használata valódi áramkörökben

A négyszöghullámú forma sokféle elektronikus áramkörben használják, különösen akkor, ha az időzítés és a vezérlés fontosak.Az egyik leggyakoribb felhasználás a bent órajelek-A digitális elektronikában minden műveletet gyakran egy óraimpulzus időzít - egy ismétlődő négyzethullámú forma, amely megmutatja a rendszert, hogy mikor kell a következő lépésre.A mikrovezérlők, a processzorok és más digitális chipek támaszkodnak erre a folyamatos ritmusra, hogy helyesen működjenek.

A négyzethullámokat is megtalálja impulzusszélesség-moduláció (PWM), amelyet olyan eszközök vezérlésére használnak, mint a motorok, LED -ek vagy akár audiojelek.Ha megváltoztatja, hogy a jel mennyi ideig marad magas vagy alacsony az egyes ciklusok során, beállíthatja a fényerőt vagy a sebességet anélkül, hogy meg kellene változtatnia a feszültséget.Ez hasznos olyan dolgokban, mint a ventilátorvezérlők, a dimmer áramkörök és a robotika.

Egy másik általános hely, amelyet a négyzethullámok megjelennek áramkörkapcsoló-Ezeket az alkatrészek gyors be- és kikapcsolására használják, például a tápegységekben, a jelmodulációs rendszerekben vagy a digitális logikai kapukban.Mivel a négyzethullámok tisztán változnak a magas és az alacsony állapotok között, tökéletesen kezelik az ilyen típusú váltási műveleteket.

Ők is segítőkészek tesztelés és hibakeresés-Ha egy áramkört tervez, és meg akarja ellenőrizni, hogyan reagál a jelekre, akkor a funkciógenerátor négyzethulláma gyakran az első, amit kipróbál.Segít felfedni, hogy az áramkör hogyan kezeli a gyors átmeneteket, ami különösen fontos a nagysebességű vagy digitális mintákban.

Hogyan lehet négyzethullámú formákat generálni?

Számos egyszerű és megbízható módszer létezik a négyzethullámú formák előállítására, függetlenül attól, hogy egy egyszerű elektronikai projekten dolgozik, akár egy fejlettebb rendszer felépítését.Ennek egyik leggyakoribb eszköze a 555 időzítő IC-Ez egy kicsi, olcsó chip, amelyet évtizedek óta használnak a hobbiban és a professzionális áramkörökben.Asotable módban beállítva az 555 -es időzítő folyamatos négyszöghullámot hoz létre, és néhány ellenállás és kondenzátor megváltoztatásával beállíthatja a frekvenciát és az üzemi ciklust.

Egy másik népszerű módszer a használata mikrovezérlők-Ezek az apró, programozható chipek, mint például az Arduino vagy más fejlesztési táblák, négyzethullámokat generálhatnak digitális kimeneti csapjaikon keresztül.Írhat egy rövid darab kóddarabot, amely rendszeres időközönként bekapcsolja a PIN -kódot.Számos mikrovezérlő szintén támogatja PWM (impulzusszélesség-moduláció), amely lehetővé teszi az egyes impulzusok magas és alacsony időtartamának szabályozását - akkor hasznos, ha olyan négyzethullámra van szüksége, amely nem tökéletesen kiegyensúlyozott.

A pontosabb vagy rugalmasabb vezérlés érdekében használhatja a funkciógenerátor vagy jelzőkenerátor-Ezek olyan eszközök, amelyek lehetővé teszik a hullámforma pontos frekvenciájának, amplitúdójának és alakjának beállítását, beleértve a négyzethullámokat is.Gyakran használják laboratóriumokban vagy tesztelési beállításokban, ahol a pontosság és a tartomány jobban számít.

A négyzethullámú formák is felhasználhatók oszcillátor áramkörök-Ezeket az áramköröket olyan alkatrészek, például tranzisztorok, kondenzátorok vagy operatív erősítők felhasználásával építették fel.Attól függően, hogy miként tervezték meg, önmagukban vagy más hullámformákkal kombinálva négyzethullámokat képesek előállítani.

A digitális világban akár négyzethullámú formákat is előállíthat szoftver -Ha audio, szimulációkkal vagy digitális jelfeldolgozással dolgozik, akkor olyan kódot írhat, amely négyhullámú adatokat hoz létre és elküldi egy kimeneti eszközre.Ez gyakori a zenei szintézisben, vagy amikor az időzítési jeleket igénylő szoftver alapú rendszerek tesztelése.

Következtetés

A négyzethullámú formák egyszerűnek tűnhetnek, de nagy szerepet játszanak az elektronikus rendszerek működésében.Az időzítéstől és a váltástól a hang- és jelvezérlésig, sokféleképpen használják őket.Látta, hogyan teremtik meg őket, hogyan viselkednek, és hol jelennek meg valódi áramkörökben.Ezzel az alapvető ismeretekkel könnyebben érti vagy használja a négyzethullámú formákat a saját projektjeiben vagy a tanulásban.
