A nagyszabású integrált áramkörök (LSIC) megértése

Az integrált áramkörök a modern technológia gerincét képezik, számtalan alkatrészt egyetlen chipské kombinálva az összetett feladatok hatékony végrehajtása érdekében.Az analógtól a digitális alkalmazásokig forradalmasítják az eszközöket a kompakt minták és a megbízható teljesítmény lehetővé tételével.Ez a cikk feltárja osztályozásaikat, jellemzőiket, tervezési alapelveket és az integrált áramkörök fejlődését az China -ban.

Katalógus

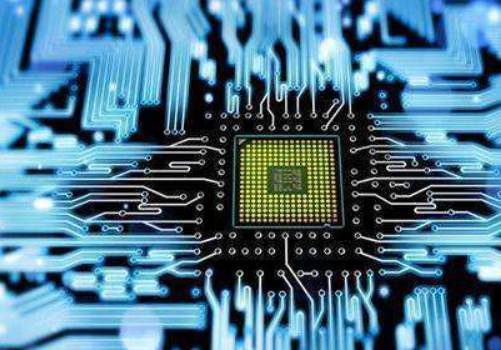

Bevezetés az LSIC -be

Nagyszabású integrált áramkörök (LSIC) olyan mikroelektronikus eszközök, amelyek több mint 1000 elektronikus alkatrész, például tranzisztorok, ellenállók és kondenzátorok összeszerelésével készülnek egyetlen chipen.Ezek a chipek, amelyeket egy pontos eljárás felhasználásával hoztak létre, az összes alkatrészt egységes szerkezetbe csatlakoztatják egy félvezető ostya vagy dielektromos szubsztráton.A csomagolás után az eredmény egy kompakt egység, amely képes meghatározott áramköri funkciók végrehajtására.Gyakran egyszerűen IC -knek nevezik, és ezek nélkülözhetetlenek a modern elektronikában, lehetővé téve számtalan eszköz miniatürizálását és hatékonyságát.

Az integrált áramkörök osztályozása

Az integrált áramkörök funkcióik és struktúrák alapján három fő típusba sorolhatók: analóg, digitális és hibrid áramkörök.Az analóg áramkörök, más néven lineáris áramkörök, olyan jeleket kezelnek, amelyek idővel folyamatosan változnak, például audio jelek a rádiókban vagy a felvevőkben, megőrizve a bemenet és a kimenet közötti arányos kapcsolatot.A digitális áramkörök diszkrét idő- és amplitúdó -értékekkel rendelkező feldolgozási jeleket, például a VCD és a DVD audio és video lejátszásban.A hibrid áramkörök mind az analóg, mind a digitális funkciókat egyesítik a sokoldalú alkalmazásokhoz.

Felépítés funkció szerint

Az integrált áramkörök funkcionalitásuk alapján az analóg, a digitális és a hibrid típusokba sorolhatók.Az analóg áramkörök folyamatos jelekkel működnek, például a rádiókban és az erősítőkben, arányosan feldolgozzák azokat.A digitális áramkörök diszkrét adatokat kezelnek, például bináris jeleket a számítógépekben és a DVD -kben.A hibrid áramkörök egyesítik az analóg és digitális funkciókat a sokoldalú alkalmazásokhoz.

A gyártási folyamat szerint

Az integrált áramköröket félvezető és filmáramkörökbe sorolják.A filmáramköröket, amelyeket tovább osztunk vastag-filmre és vékonyréteg-típusokra, precíziós alkalmazásokhoz használják, amelyek stabil komponens értékeket igényelnek.

Az integráció szintje szerint

Ez a besorolás az áramkörök bonyolultságán alapul, kezdve a kis léptéktől a nagyméretű integrációig.A magasabb integrációs szintek több alkatrészt és fejlett feladatokat fogadnak el egyetlen chipen.

Vezetőképesség típusával

Az integrált áramkörök vagy bipoláris, nagysebességű és komplex műveletekről ismertek, vagy az unipoláris, amelyek egyszerűbbek és energiahatékonyabbak, nagyszabású integrációhoz alkalmasak.

Felhasználással

Az integrált áramkörök speciális alkalmazásokat szolgálnak:

• Televíziós áramkörök

A televíziós áramköröket úgy tervezték, hogy az alapvető műveleteket, például a képkijelzés vonalát és a mező szkennelését, a jelerősítést a jobb hang- és képminőség érdekében, dekódolják az audio és videoadatok feldolgozásához, valamint a távvezérlő funkciók a felhasználói kényelem érdekében.

• Audio áramkörök

Az audio áramkörök erősítik a hangjeleket, és feldolgozzák azokat az audio kimenet javítása érdekében.Ezek az áramkörök kritikus fontosságúak a tiszta és erőteljes hang reprodukció biztosítása érdekében olyan eszközökben, mint a rádiók, a hangszórók és az otthoni színházak.

• DVD lejátszó áramkörök

A DVD lejátszó áramkörök kezelik a hang- és videojelek kódolásának és dekódolásának összetett folyamatait.Biztosítják a zökkenőmentes lejátszást és a multimédiás tartalmat hatékonyan szinkronizálják.

• Video -felvevő áramkörök

A videofelvevői áramkörök a vezérlési mechanizmusok kezelésére, a pontos felvétel jelfeldolgozására, valamint az audio- és videó összetevők integrálására összpontosítanak, hogy a média magas színvonalú lejátszását és tárolását biztosítsák.

Jelentkezési területenként

Az áramköröket általános célú vagy alkalmazás-specifikus feladatokhoz tervezték, testreszabott funkciókkal, bizonyos felhasználási esetekhez.

Alak szerint

Az integrált áramkörök fizikai kialakításban változnak, beleértve a nagy teljesítményű feladatok körét, a kompakt és stabil konfigurációk számára, valamint a kettős összhangban a különféle alkalmazások megkönnyítése érdekében.

Az integrált áramkörök legfontosabb jellemzői

A VLSI, vagy a nagyon nagyméretű integráció egy integrált áramkörre utal, amely több mint 10 komponenst tartalmaz egyetlen chipen.Ezeket az áramköröket P-típusú szilícium ostyákon sík eljárás felhasználásával állítják elő, jellemzően 0,2–0,5 mm vastagságú, körülbelül 0,5 mm területen.Mindegyik chip több diódát, ellenállást, kondenzátorokat és összekötő vezetékeket tud elhelyezni, kompakt és hatékony integrált szerkezetet képezve.

Az alkatrészek nagy konzisztenciája

Az integrált áramkörök biztosítják, hogy ugyanazon a szilícium chipen gyártott alkatrészek következetes teljesítményűek legyenek.Ez az egységesség jó szimmetriát és minimális hőmérsékleti eltérést eredményez a szomszédos komponensek között, ami megbízható működést eredményez az áramkörön.

Korlátozott tartomány az ellenállók és a kondenzátorok számára

Az integrált áramkörök ellenállók és kondenzátorok tartománya keskeny, az ellenállás jellemzően több tíz ohm-os kilo-ohm-ra és kapacitással több tíz picofaradban.A nagyobb értékek több helyet foglalnak el, és az induktorok még nem integrálhatók.

Pontos paraméter -arányok

Noha az egyes komponensek abszolút teljesítménye változhat, az integrált áramkörök a paraméterek pontos arányát tartják fenn a hasonló komponensek között, biztosítva a pontos általános áramköri viselkedést.

A tranzisztorok hatékony felhasználása

A longitudinális NPN tranzisztor magas β -értékkel rendelkezik, ami lehetővé teszi a hatékony gyártást és a minimális szilícium -terület használatát.Ezzel szemben az oldalsó PNP tranzisztor alacsonyabb β -értékkel rendelkezik, de nagy PN csomópont feszültség -toleranciát kínál, így alkalmassá teszi az adott alkalmazásokhoz.

A tervezési alapelvek az integrált áramkörökben

A gyártásuk és az alkatrészek egyedi tulajdonságai miatt az analóg integrált áramköröknek megkülönböztetett megközelítést igényelnek a tervezéshez, összehasonlítva a diszkrét alkatrészekkel készített áramkörökkel.

A tranzisztorok preferenciája

Az analóg integrált áramkörök tervezésekor a tranzisztorok részesülnek előnyben az ellenállók és a kondenzátorok felett.Ez a választás optimalizálja az áramkör helyét és hatékonyságát, biztosítva a jobb teljesítményt, miközben fenntartja a kompakt elrendezést.

A differenciál erősítők és az állandó áramforrások használata

A differenciális erősítő áramköröket és az állandó áramforrásokat gyakran használják a stabilitás fokozására és a zaj csökkentésére.Ezek a tervek lehetővé teszik az áramköri szakaszok közötti közvetlen kapcsolást, biztosítva a zökkenőmentes jeláramot és a jobb teljesítményt.

Paraméter -kompenzációs technikák

Az egyes komponensek variációinak kezelésére paraméterkompenzációt alkalmaznak.Ez a megközelítés eltolódik a nagy pontosság elérésétől az egyetlen komponensben a két eszköz közötti következetes paraméter -arányok fenntartásáig, így az áramkör megbízhatóbb és hatékonyabbá válik.

Az China IC iparának fejlődése

Haladás az integrált áramkör kialakításában

Az China nagyszabású integrált áramköri tervezési projektjeinek sikeres végrehajtása jelentős mérföldkövet jelentett.2010-re az China a világ második legnagyobb IC-fogyasztójáról vált át az IC Design egyik fő szereplőjévé.Ez az előrelépés hangsúlyozza az integrált áramkörök alapvető szerepét az elektronikus termékekben és a védelmi berendezésekben.

Stratégiai célok és eredmények

Az China "fontos speciális projektje az integrált áramkörök és a szoftverek számára" hangsúlyozta a tehetségfejlesztést, a mikroprocesszor innovációját és a hálózati kommunikációt.A legfontosabb sikerek közé tartozik a nemzeti IC ipari és tehetségképzési bázisok létrehozása, valamint a hálózati kommunikáció és a multimédia SOC rendszer chipek fejlesztése.

Erős alapot építeni az iparosodáshoz

A tehetségrés kezelése érdekében nagyszabású képzési programokat kezdeményeztek, és az IC-tervezők és a versenyképes technológiákkal rendelkező vállalatok generációját készítették.Az ipari bázisok létrehozása elősegítette az együttműködési környezetet, felgyorsítva az China információs iparának növekedését.

Támogató információs technológia fejlesztése

1999 és 2005 között az China IC Design Ipar output értéke 500 millióról közel 15 milliárd jüanra nőtt.Ez a gyors növekedés, amelyet a központosított erőfeszítések támogatnak, fokozta a technológiai innovációt, egészséges piaci feltételeket teremtett, és jelentősen hozzájárult a nemzetgazdasághoz.
