Az STM32F103RCT6 mikrovezérlő magyarázata

Az STM32F103RCT6 mikrovezérlőt úgy tervezték, hogy megbízható teljesítményt nyújtson fejlett feldolgozási képességeivel és gazdag tulajdonságaival.Az ARM Cortex-M3 mag körül épített zökkenőmentes működést, rugalmas energiavételeket és hatékony memóriafelhasználást kínál.Ez a cikk feltárja annak legfontosabb jellemzőit, specifikációit és alkalmazásokat, amelyek segítenek megérteni képességeit.

Katalógus

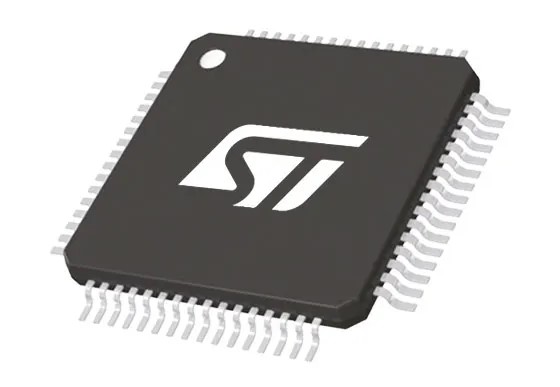

Az STM32F103RCT6 áttekintése

A Stm32f103rct6 az ARM Cortex-M3 32 bites RISC mag körül épül, amelyet úgy terveztek, hogy hatékonyan működjön 72 MHz sebességgel.Egyesíti ezt a feldolgozási képességet a gyors beágyazott emlékekkel, akár 512 kbyt flash memóriát és 64 kbyt SRAM -ot kínálva.Ezek párosulnak a fejlett I/OS és a perifériák széles skálájával, amelyek zökkenőmentesen kapcsolódnak két APB buszon keresztül.

Ez a mikrovezérlő kiemelkedik, mert három 12 bites ADC-t, négy általános célú 16 bites időzítőt és két PWM időzítőt kínál.Ráadásul olyan kommunikációs interfészek gazdag gyűjteményével rendelkezik, mint az I2C, az SPI, az I2S, az SDIO, az USB, a CAN és a több USART, amelyek mind a szokásos, mind a fejlett alkalmazási követelményeket kielégítik.

A készülék hatékonyan működik -40 ° C és +105 ° C közötti széles hőmérsékleti tartományon, és rugalmas tápegységen működik 2,0 és 3,6 V között. Számos energiatakarékos módot is biztosít, így alkalmas az alacsony energiájú tervekhez anélkülA funkcionalitás veszélyeztetése.

Ezek a képességek az STM32F103RCT6 -t adaptálható megoldássá teszik a különféle alkalmazásokhoz.Függetlenül attól, hogy motoros meghajtókon, orvostechnikai eszközökön vagy szerencsejáték -perifériákon dolgozik, ez a mikrovezérlő mindent képes kezelni.Ez szintén erősen illeszkedik az ipari automatizáláshoz, a GPS rendszerekhez és a fogyasztói elektronikához, például riasztásokhoz, nyomtatókhoz és HVAC rendszerekhez.Sokoldalú és robusztus teljesítménye megkülönbözteti azt, mint megbízható választást több területen.

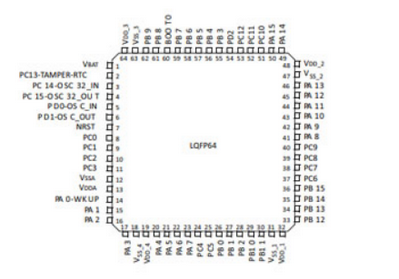

STM32F103RCT6 PIN -konfiguráció

STM32F103RCT6 CAD részletek

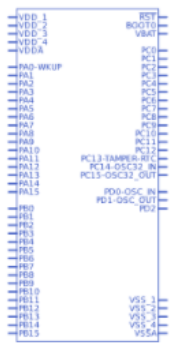

Stm32f103rct6 szimbólum

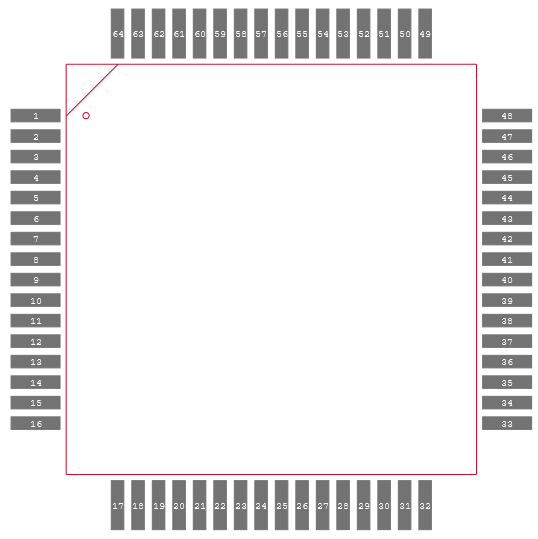

STM32F103RCT6 lábnyom

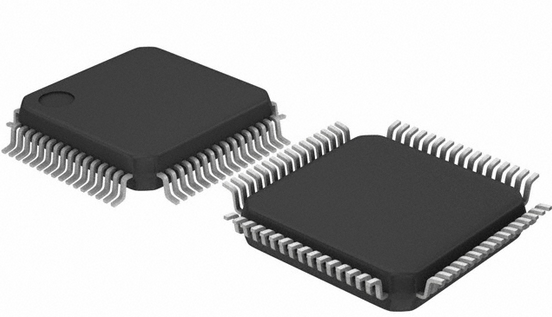

STM32F103RCT6 3D modell

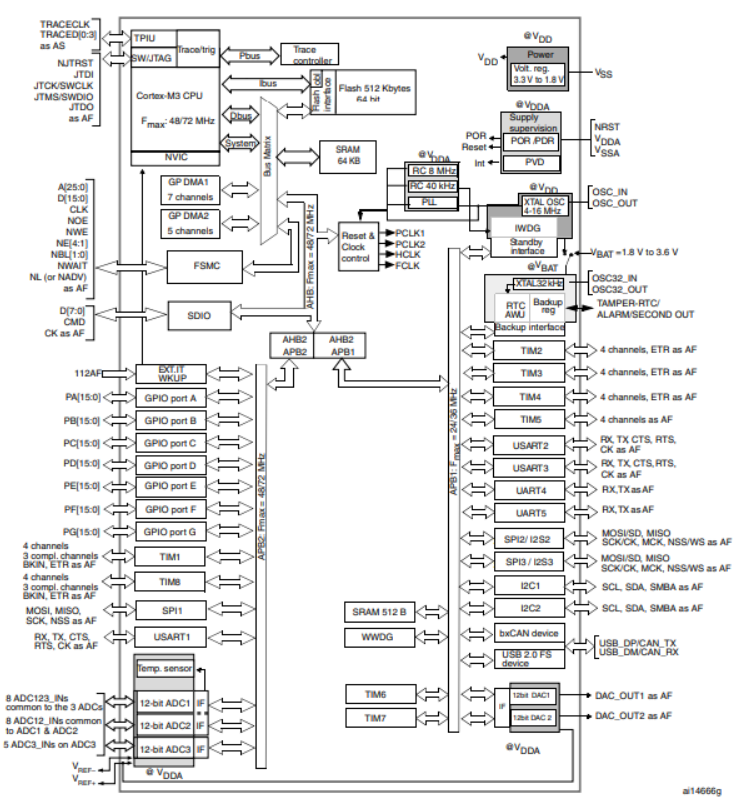

STM32F103RCT6 funkcionális blokkdiagram

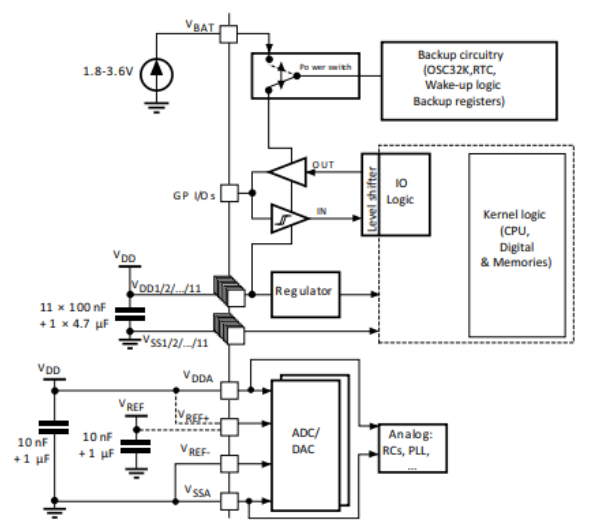

STM32F103RCT6 tápegység elrendezése

STM32F103RCT6 specifikációk

Műszaki előírások, jellemzők, jellemzők és komponensek, az STMicroelectronics STM32F103RCT6 összehasonlítható előírásaival.

Beír	Paraméter
Életciklus állapota	Aktív (utoljára frissítve: 7 hónappal ezelőtt)
Gyári átfutási idő	10 hét
Szerkesztési típus	Felszíni
Csomag / tok	64-LQFP
Felszíni	IGEN
Pins száma	64
Adat -átalakítók	A/D 16x12b;D/A 2x12B
I/OS száma	51
Őrző időzítők	Igen
Üzemi hőmérséklet	-40 ° C ~ 85 ° C TA
Csomagolás	Tálca
Sorozat	Stm32f1
JESD-609 kód	e4
Alkatrész állapota	Aktív
Nedvességérzékenységi szint (MSL)	3 (168 óra)
A végződések száma	64
Megszüntetés	SMD/SMT
Végfelvétel	Nikkel/palládium/arany (Ni/Pd/Au)
Max Power Delipation	444MW
Végső helyzet	Quad
Végső forma	SIRÁLYSZÁRNY
Tápfeszültség	3.3 V -os
Lendület	0,5 mm
Frekvencia	72MHz
Alapvető cikk száma	STM32F103
PIN -kód	64
Tápfeszültség-miniszterelnök (VSUP)	2V -os
Felület	Can, I2C, I2S, IRDA, LIN, SDIO, SPI, UART, USART, USB
Memóriaméret	256 kb
Oszcillátor típus	Belső
Kos méret	48K x 8
Feszültség - ellátás (VCC/VDD)	2V ~ 3,6 V
UPS/UCS/perifériás ICS típus	Mikrovezérlő, RISC
Bitek száma	32
Alapprocesszor	Arm® Cortex®-M3
Perifériák	DMA, Motor Control PWM, PDR, POR, PVD, PWM, TEMP Sensor, WDT
Program memória típusa	VAKU
Alapméret	32 bites
Program memóriaméret	256KB 256K X 8
Összekapcsolhatóság	Canbus, I2C, IRDA, Linbus, SPI, UART/USART, USB
Ellátási árammax	70Ma
Bitméret	32
Van ADC	IGEN
DMA csatornák	IGEN
Adatbusz szélessége	32B
PWM csatornák	IGEN
Időzítők/számlálók száma	8
Sűrűség	2 MB
Alapvető építészet	KAR
Az ADC csatornák száma	16
I2C csatornák száma	2
SPI -csatornák száma	3
Magasság	1,45 mm
Hossz	10 mm
Szélesség	10,2 mm
Érje el az SVHC -t	Nincs SVHC
Sugárkeményítés	Nem
Rohs állapot	ROHS3 kompatibilis
Ólommentes	Ólommentes

Stm32f103rct6 kulcsjellemzők

Alapvető teljesítmény

Az STM32F103RCT6-t egy 32 bites Cortex-M3 CPU-val hajtják, amely maximális frekvencián működik, 72 MHz.Hatékony feldolgozást kínál 1,25 DMIPS/MHz teljesítményével, biztosítva a sima és megbízható működést.Az alapok támogatják az egyciklusú szorzás és a hardver megosztását, amelyek ideálisak a komplex számítások gyors kezeléséhez.

Memória opciók

Ez a mikrokontroller rugalmas memória megoldásokat kínál 256–512 kbytes flash memóriával a program tárolására és akár 64 Kbytes SRAM -t az adatkezeléshez.Támogatja a statikus memóriavezérlőt is, amely négy chip kiválasztási opcióval rendelkezik, lehetővé téve a zökkenőmentes integrációt különféle memóriatípusokkal, beleértve a Compact Flash, az SRAM, a PSRAM, a NOR és a NAND -t.Ezenkívül magában foglal egy LCD párhuzamos interfészt, amely kompatibilis a 8080 és 6800 módokkal.

Óra- és energiagazdálkodás

Az STM32F103RCT6 biztosítja a megbízható energiát és az órakezelést.2,0–3,6 V-os tápegységgel működik, és olyan funkciókat tartalmaz, mint a bekapcsoló-visszaállítás (POR), a teljesítmény-visszaállítás (PDR) és a programozható feszültségdetektor (PVD).A készülék különféle oszcillátorokat támogat, beleértve egy 4–16 MHz-es kristály oszcillátort, egy 8 MHz-es gyárban levő RC oszcillátort és egy 32 kHz-es oszcillátort az RTC alkalmazásokhoz, mindezt beépített kalibrációs lehetőségekkel.

Alacsony teljesítményű üzemmódok

Az energiahatékony alkalmazásokhoz ez a mikrovezérlő több alacsony fogyasztású módot kínál, beleértve az alvást, a stop-ot és a készenléti állapotot.Ezek az üzemmódok segítenek csökkenteni az energiafogyasztást, miközben fenntartják a funkcionalitást.A VBAT-ellátás biztosítja, hogy az RTC és a tartalék nyilvántartások még alacsony energiájú körülmények között is működjenek.

Fejlett ADC képességek

Az eszköz három 12 bites analóg-digitális konvertert (ADC) tartalmaz, gyors 1 µs konverziós sebességgel, amely akár 21 bemeneti csatornát is támogat.Ezek az ADC-k széles körű konverziós tartományt képesek kezelni 0 és 3,6 V között, és hármas minta és tartó képességeket kínálnak.A beépített hőmérséklet-érzékelő további sokoldalúságot ad az alkalmazások megfigyeléséhez.

Integrált DAC -k

Két 12 bites digitális-analog-konverter (DAC) szerepel, amelyek lehetővé teszik a pontos analóg jelképződést.Ezek a DAC -k alkalmasak olyan alkalmazásokra, amelyek sima és pontos analóg kimeneteket igényelnek.

DMA vezérlő

A 12-csatornás közvetlen memória-hozzáférési (DMA) vezérlő egyszerűsíti az adatátvitelt a perifériák, például az időzítők, ADC-k, DAC, SDIO, I2S, SPI, I2C és USARTS között.Ez csökkenti a CPU terhelését és javítja az általános hatékonyságot.

Hibakeresés és fejlesztés

Az STM32F103RCT6 támogatja a fejlett hibakeresést a soros huzal -hibakereséssel (SWD) és a JTAG interfészekkel.Ezenkívül a Cortex-M3 beágyazott nyomkövetési makrocell fokozott hibakeresési képességeket biztosít a fejlesztéshez és a teszteléshez.

Nagysebességű I/O portok

Ez a mikrovezérlő legfeljebb 112 gyors I/O portot tartalmaz, a csomagtól függően 51, 80 vagy 112 I/os.Ezek közül a portok közül sok 5 V-toleráns, így alkalmassá teszi őket a külső alkatrészekkel való kapcsolódáshoz különféle alkalmazásokban.Mindegyik I/O feltérképezhető külső megszakító vektorokba, lehetővé téve a rugalmas konfigurációkat.

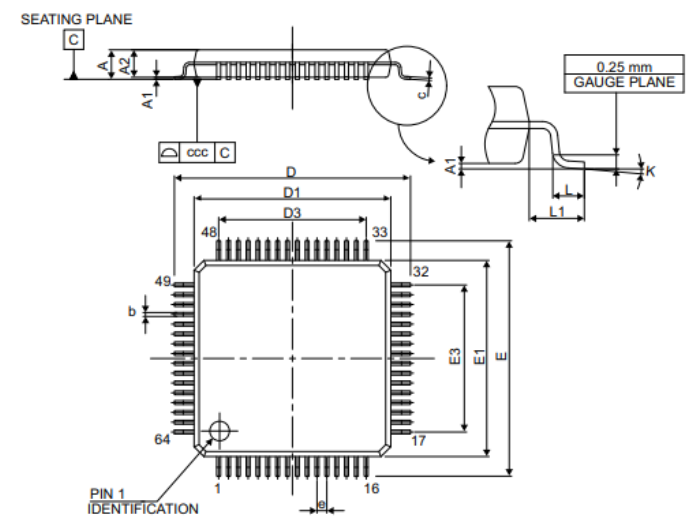

STM32F103RCT6 fizikai méretek

Gyártó információk az STM32F103RCT6 -ról

Az STMICroelectronics, az STM32F103RCT6 mikrovezérlő gyártója, egy vezető globális félvezető cég.Szakterületek a mikroelektronikai megoldások széles skálájának szállítására, kombinálva a szilícium -tervezés és a rendszerintegráció szakértelmét.Termékeik szerves részét képezik a különféle alkalmazásokhoz, ideértve az ipari automatizálást, a fogyasztói elektronikát és az autóipari rendszereket.Az STM32F103RCT6 szemlélteti elkötelezettségüket a kiváló minőségű, sokoldalú mikrovezérlő egységek biztosítása iránt, amelyek megfelelnek a különféle ipari igényeknek.

Az STM32F103RCT6 -hoz hasonló specifikációkkal rendelkező alkatrészek

A jobb oldali alkatrészek specifikációkkal rendelkeznek az STMicroelectronics STM32F103RCT6 -hoz.

Jellemző	Stm32f103rct6	MK20DX256VLH7	Stm32f105rct6	Stm32f107rct6	Stm32f105rct7
Gyártó	Stmicroelectronics	NXP USA Inc.	Stmicroelectronics	Stmicroelectronics	Stmicroelectronics
Csomag / tok	64-LQFP	64-LQFP	64-LQFP	64-LQFP	64-LQFP
Pins száma	64	64	-	64	64
Alapvető építészet	KAR	KAR	-	KAR	KAR
Adatbusz szélessége	32 b	32 b	-	32 b	32 b
I/O száma	51	51	40	51	51
Felület	Can, I2C, I2S, IRDA, LIN, SDIO, SPI, UART, USART, USB	Can, Ethernet, I2C, I2S, IRDA, LIN, SPI, UART, USART, USB	-	Can, I2C, I2S, IRDA, LIN, SPI, UART, USART, USB	Can, I2C, I2S, IRDA, LIN, SPI, UART, USART, USB
Memóriaméret	256 kb	256 kb	-	256 kb	256 kb
Tápfeszültség	3.3 V	3.3 V	3.3 V	3.3 V	3.3 V
