Mikroprocesszor és integrált áramkör: Típusok, funkciók, alkalmazások és különbségek

Ez az útmutató a mikroprocesszorokról és az integrált áramkörökről (ICS) szól.Elmagyarázza, hogy miek, hogyan működnek, és mire használják őket.Megtudhatja a különféle típusokat, hogyan építették őket, hogyan használják azokat olyan eszközökben, mint a telefonok és a számítógépek, és hogyan lehet azokat kicserélni vagy frissíteni.Ez megmutatja mindegyik jó és rossz oldalát is, és valódi példákat ad a jobb megértés érdekében.

Katalógus

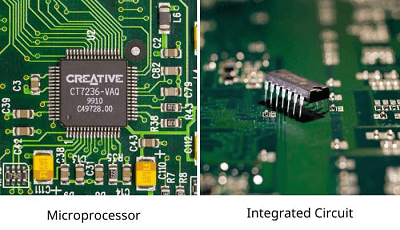

1. ábra. Mikroprocesszor és integrált áramkör

Mi az a mikroprocesszor?

A mikroprocesszor egy kis chip, amely számítógép vagy digitális eszköz agyaként működik.Olyan utasításokat hajt végre, mint a matematika elvégzése, az értékek összehasonlítása és a rendszer más részeinek ellenőrzése.A mikroprocesszorokat számítógépekben, telefonokban és sok intelligens eszközben használják.

Számos lépést végeznek sorrendben, utasításokat olvasva, feldolgozási adatokat és eredményeket adnak.Ez lehetővé teszi számukra a programok futtatását, a bemenetek reagálását és a feladatok gyors és hatékony kezelését.

Míg a mikroprocesszor az integrált áramkör egyfajta típusú, különleges munkával rendelkezik: sokféle utasítás kezelése egy teljes rendszer vezérlésére.

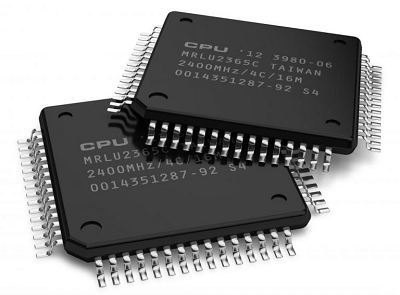

2. ábra. Mikroprocesszor

Mi az integrált áramkör?

Az integrált áramkör (IC) egy apró chip, amely számos elektronikus alkatrészt tart, például tranzisztorokat és ellenállókat, mindegyik egy felületre épül.Ezek az alkatrészek együtt működnek egy adott feladat elvégzésében, például az adatok tárolása, a jelek fellendítése vagy a döntések meghozatala az áramkörben.

Az ICS sokféle típusú.Néhányuk egyszerű, mint a hangerősítők.Mások bonyolultak, mint a számítógépek mikroprocesszorai.

Minden mikroprocesszor IC, de nem minden IC mikroprocesszor.Az IC -k sokféle munkát végezhetnek, míg a mikroprocesszorokat szoftver futtatására és rendszerek kezelésére tervezték.

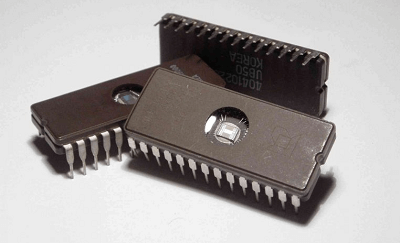

3. ábra. Integrált áramkör (IC)

A mikroprocesszorok és az integrált áramkörök típusai

A mikroprocesszorok típusai

A mikroprocesszorok céljától függően különböző formákban kaphatók:

• Általános célú processzor (GPP)

Az általános célú processzorok (GPPS) különféle feladatokat futtatnak az asztalokon és a laptopokon.Támogatják a multitasking és a fejlett számításokat több mag és memória -gyorsítótár felhasználásával.

Az alábbi ábra bemutatja, hogyan összeállítják az általános célú processzor (GPP), és hogyan működik más részekkel.A középpontban a MIPS 4KEP Core található, amely kezeli a fő feldolgozási feladatokat.A gyorsítótárnak nevezett kis memória elősegíti a dolgok felgyorsítását a gyakran használt adatok tárolásával.A memóriavezérlő szabályozza az adatok áramlását a processzor és a külső memória között.

A külső RAM -ot munkamemóriaként használják, míg a Flash memória állandó adatokat tárol, mint például a programok.Ezek egy megosztott buszon keresztül csatlakoznak a processzorhoz.A processzornak olyan speciális kapcsolatok is vannak, mint az EJTAG a hibakereséshez és a Cardbus más eszközök csatlakoztatásához.Ez a beállítás lehetővé teszi, hogy a GPP sok feladatot kezeljen, és különféle típusú memóriával és hardverrel működjön.

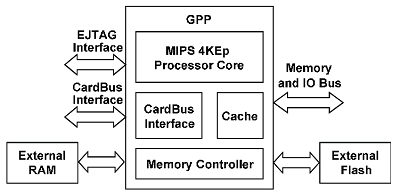

4. ábra. Általános célú processzorok (GPPS) diagram

• Mikrovezérlő (MCU)

A beágyazott rendszerekben a mikrovezérlőket (MCU) használják.Ezek kombinálják a processzort a beépített memóriával és a bemeneti/kimeneti interfészekkel, így ideálisak kis, energiahatékony eszközökhöz.

Az alábbi ábra a mikrovezérlő alapszerkezetét mutatja.A középpontban található a mikroprocesszor egység (MPU), amely a programot futtatja és feldolgozza az adatokat.Közvetlenül csatlakozik a memóriához és az I/O portokhoz, amelyek lehetővé teszik, hogy olyan dolgokkal beszéljen, mint az érzékelők vagy a kijelzők.

Az MPU alatt beépített eszközök vannak, amelyek segítenek jobban működni.Ide tartoznak az időzítők, az A/D konverterek (amelyek analóg jeleket digitális adatokká alakítanak) és a kommunikációs portokat, például a soros I/O -t.Mindezek egyetlen chipre épülnek, így a mikrovezérlők kicsi, hatékonyak és jó eszközökre, például készülékekre vagy intelligens eszközökre.

5. ábra. Mikrovezérlők (MCUS) diagram

• Digitális jel processzor (DSP)

A digitális jelprocesszorokat (DSP-k) olyan valós idejű műveletekre hangolják be, mint az audio szűrés, az adatok tömörítése és a jelmoduláció.

Az alábbi ábra azt mutatja, hogy a digitális jelprocesszor (DSP) hogyan működik egy jelrendszerben.Először is, egy olyan eszköz, mint a mikrofon, a hangot gyenge analóg jelré alakítja.Ezt a jelet a szűrőkkel fokozza és megtisztítja, mielőtt digitális formává alakulna ADC (analóg-to-digitális konverter) segítségével.

A DSP feldolgozza a digitális adatokat, ez magában foglalhatja a jel szűrését, fejlesztését vagy tömörítését.Ezt követően egy DAC (digitális-analog-konverter) a digitális jelet analógvá alakítja.Ezután megtisztítják és felerősítik, mielőtt egy kimeneti eszközre megy, mint egy hangszóró.Ez a folyamat lehetővé teszi a DSP számára, hogy időben kezelje a hang- vagy jeladatokat.

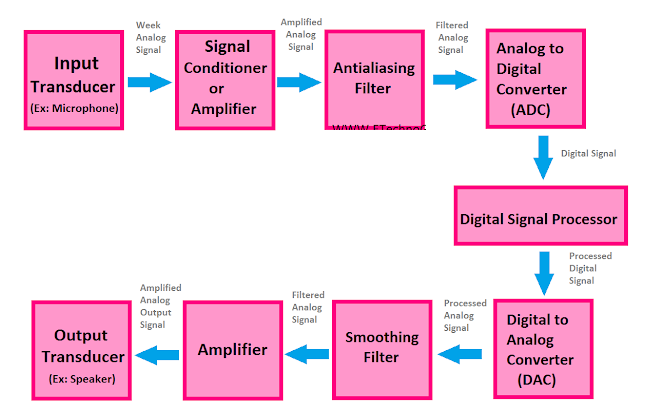

6. ábra. Digitális jelfeldolgozók (DSP) diagram

• System-on-chip (SOC)

A rendszer-chip (SOC) processzorok nemcsak a CPU-t, hanem más modulokat, például grafikus motorokat vagy kommunikációs interfészeket tartalmaznak, mindegyik egy chipen.

Az alábbi ábra azt mutatja, hogy egy rendszer-chip (SOC) hogyan egyesíti sok részét egy kis chipbe.Tartalmaz egy CPU -t, memóriát, logikai áramköröket, valamint a rádió- vagy analóg alkatrészeket a jelek kezelésére.Beépített csatlakozókkal is rendelkezik antennákhoz vagy érzékelőkhöz.

Egyes verzióknak vannak MEMS -érzékelői vagy működtetőjei, amelyek hagyják, hogy a chip érzékelje a mozgást vagy a nyomást, és gyorsan reagáljon.A tesztcsomagoló segít ellenőrizni, hogy a chip megfelelően működik -e.Ez a kompakt formatervezés erős teljesítményt nyújt, és tökéletes okostelefonokhoz, hordozható anyagokhoz és más modern elektronikus eszközökhöz.

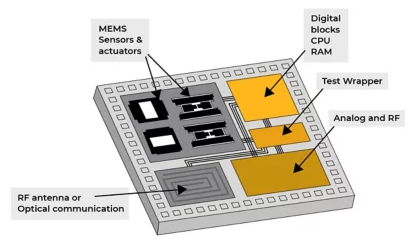

7. ábra. Rendszer-chip (SOC) processzorok diagramja

Az integrált áramkörök típusai

8. ábra. Az integrált áramkörök típusai

Az IC -ket a jelek kezelése alapján kategorizálják:

• Az analóg IC -k folyamatos jelekkel működnek, és az erősítőkben és az energiavezérlőkben találhatók.

• A digitális ICS bináris logikát használ, és olyan összetevőket tartalmaz, mint a logikai kapuk és a memória chipek.

• A vegyes jelű ICS mindkét típust keveri össze, olyan alkalmazásokhoz, mint például az érzékelőadatok digitális jelekké történő konvertálása.

• Az ICS teljesítménye kezelje a feszültséget és az áramot a stabil energiaellátáshoz.

• Az alkalmazás-specifikus IC-k (ASIC) testreszabva vannak olyan felhasználásokhoz, mint a kriptovaluta bányászat vagy a gépi tanulás.

• A monolit ICS minden alkatrészt egy szilícium -szerszámon tárol, míg a multiChip modulok több meghalást tartalmaznak egy csomagban.

A mikroprocesszorok és az integrált áramkörök funkcionális szerepei

Mikroprocesszor

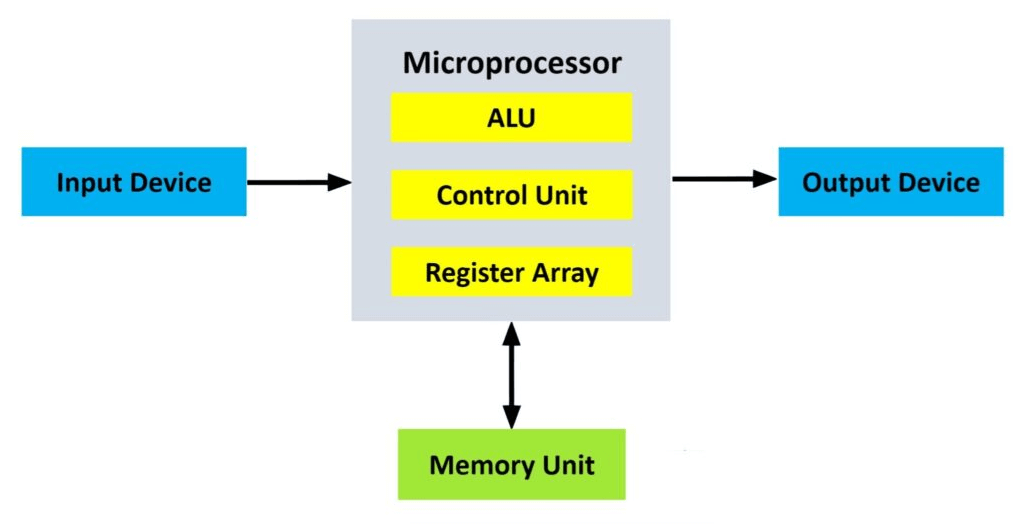

9. ábra. Mikroprocesszoros rendszer architektúrája

A mikroprocesszor a digitális rendszer fő része, amely utasításokat és feldolgozási adatokat hajt végre.Belül három fő része van: a számtani logikai egység (ALU), a vezérlőegység és a gyors tárolóközpontok egy csoportja, az úgynevezett regisztrációs tömb.

1. Az ALU alapvető matematikai és logikai műveleteket hajt végre.

2. A vezérlőegység megmondja a processzornak, hogy mit kell tennie, és ellenőrizze, hogyan mozog az adatok az alkatrészek között.

3. A regisztrációs tömb ideiglenesen tartja az adatokat és az utasításokat, hogy a processzor gyorsan hozzáférhessen hozzájuk.

A mikroprocesszor csatlakozik a bemeneti eszközökhöz, kimeneti eszközökhöz és memóriához:

• A bemeneti eszközök nyers adatokat küldnek a processzornak.

• A kimeneti eszközök megmutatják vagy használják az eredményeket a feldolgozás után.

• A memória tárolja mind a programot, mind az adatokat.A processzor az utasításokat és az információkat a memóriából készíti, feldolgozza, majd tárolja az eredményeket.

Ez a folyamat megismétlődik egy ciklusban: töltse le az utasítást, dekódolja és hajtsa végre.Ez a ciklus hogyan működik az összes mikroprocesszor.

Integrált áramkör (IC)

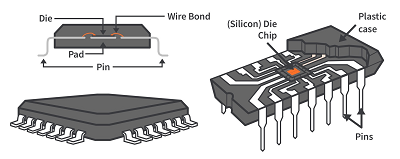

10. ábra. Integrált áramkör belső szerkezete

Egy integrált áramkör vagy IC, egy kis elektronikus eszköz, amely egy adott feladatot hajt végre.Középpontjában egy szilícium chip (Die), amely apró áramköröket tartalmaz olyan funkciókhoz, mint például a jelek erősítése, időzítés előállítása vagy egyszerű logika.

A vékony huzalok összekapcsolják a szilícium chipet a fémkontaktusokkal, amelyek a külső csapokhoz kapcsolódnak.Ezek a csapok kiszabadulnak egy védő tokból, és csatlakoznak az IC -hez a rendszer többi részéhez.

Minden PIN -kódnak szerepe van: jelek behozatala, jelek küldése vagy hordozás.Az IC mind a belső kialakítás minőségétől, mind a fizikai kapcsolatok erősségétől függ.

Miután elkészítették, az IC megbízhatóan végzi a munkáját, és nem kell megváltoztatni vagy átprogramozni.Ez sok elektronikus eszköz stabil és fontos részévé teszi.

A mikroprocesszorok és az integrált áramkörök programozhatósága

Mikroprocesszorok

A mikroprocesszorok nagyon programozhatók.Nincsenek rögzített munkájuk, a szoftver utasításait követik, amelyek bármikor megváltoztathatók.Ez azt jelenti, hogy egy mikroprocesszor sok különböző rendszert képes vezérelni, attól függően, hogy milyen programot fut.

Például ugyanaz a chip futhat ma mosógépet és holnap webböngészőt.Nagyon magas szintű nyelveken írja a programokat, konvertálja azokat gépi kódvá, és betölti azokat a mikroprocesszorba.A program betöltése után a chip lépésről lépésre követi az utasításokat.

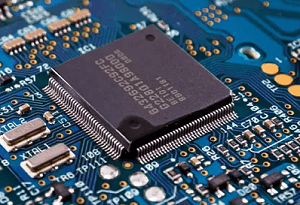

11. ábra. Elektronikus áramköri lap mikroprocesszorral

Mivel a szoftver vezérli, a mikroprocesszor viselkedése a hardver megérintése nélkül frissíthető.Új funkciók vagy fejlesztések hozzáadhatók a szoftverfrissítések segítségével.Ez lehetővé teszi a távoli frissítéseket is, az eszközök új programokat fogadhatnak az interneten keresztül anélkül, hogy szétválasztanák.

Azokban a rendszerekben, ahol a dolgok gyakran változnak, mint például a robotikában, gyárakban vagy repülőgépekben, a programozhatóság nagy előnye.A mikroprocesszorok lehetővé teszik a hibák kijavítását, a teljesítmény javítását vagy a rendszer működésének megváltoztatását is, még az építés után is.

Röviden: a mikroprocesszorok erőteljesek, mert újra és újra átprogramozhatók, és sokféle helyzetben hasznosak lehetnek.

Integrált áramkörök (ICS)

A legtöbb IC nem programozható.Egy konkrét munka elvégzésére épülnek, és ez a munka véglegesen be van építve a chipbe a gyártás során.Például az egyik IC mindig szabályozhatja a feszültséget, míg a másik mindig egyszerű logikai funkciót hajthat végre.Ezeket a chipeket nem lehet átprogramozni, miután elkészültek.

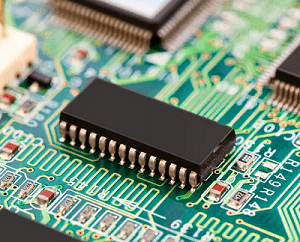

12. ábra. Integrált áramkör (IC) forrasztva a PCB -n

Vannak azonban kivételek.Egyes IC-k, például az FPGA-k (terepi programozható kapu tömbök) és a CPLD-k (komplex programozható logikai eszközök), a gyártás után átprogramozhatók.Különleges kódot ír, hogy beállítsa vagy megváltoztassa, amit ezek a chipek tesznek.Ezek a programozható IC -k hasznosak a teszteléshez, a termékfejlesztéshez és a rugalmassághoz szükséges rendszerekhez, de általában drágábbak és nagyobb energiát használnak fel.

Vannak olyan mikrovezérlők is, amelyek a rögzített hardvereket és a programozható memóriát kombinálják.Ezek frissíthetők új szoftverrel, bizonyos rugalmasságot kínálva anélkül, hogy olyan összetett lenne, mint a teljes mikroprocesszor.Ennek ellenére a legtöbb IC rögzített funkció marad, mert egyszerűek, megbízhatóak és olcsó ideálisak olyan feladatokhoz, amelyek nem változnak.

Mikroprocesszor és IC csere lehetőségek

Összetevő Beír	Eredeti Rész	Csere Vagy frissítse az opciót	Alkalmazás Kontextus	Megfontolások
Mikroprocesszor (PC CPU)	Intell Core i5-7400 (LGA1151)	Intell Core i7-7700 / i7-7700k	Asztali számítógép PC	Kell Match socket (LGA1151), frissítés BIOS, erősebb hűtőre lehet szükség
Mikroprocesszor (Laptop)	AMD Ryzen 5 2500U (BGA)	Nem Általában cserélhető-alaplap-specifikus	Notebook/laptop	Integrált alaplapba (BGA);A csere teljes táblára van szükség
Beágyazott Mikrovezérlő	Atmega328p	Atmega328pb vagy stm32f030f4	Arduino táblák, hobbi projektek	Vaku firmware;Az STM32 -nek a kód, az energia- és a pinout különbségek átdolgozását igényli
8 bites Mikroprocesszor	Intell 8085	100% Kompatibilis csere - Same 8085 chip	Örökség ipari rendszerek	Beépítés csere;Ellenőrizze az órát és a feszültséget
Digitális Logikai IC	74LS00 (Quad Nand kapu)	74HC00 vagy 74HCT00 (gyorsabb CMOS -ekvivalensek)	Általános digitális áramkörök	Ellenőrzés Feszültség kompatibilitása (TTL vs CMO -k), tápegység korlátai
Emlékezet IC (EEPROM)	24C02	24C08, 24C16 (nagyobb kapacitással azonos protokoll)	I²c EEPROM adattárolás	Azonos I²C protokoll;A firmware/szoftvernek támogatnia kell a címbővítést
OP-AMP IC	LM741	TL081 vagy OP07	Analóg jelfeldolgozás	Javított Bemeneti eltolás és sávszélesség;Ellenőrizze a Power Rails -t és a kompenzációs PIN -kódot
Hatalom Szabályozó IC	7805 (5 V lineáris szabályozó)	LM2940 (alacsony csepegtető) vagy kapcsoló szabályozó modul	Hatalom ellátási áramkörök	Jobb hatékonyság a kapcsoló móddal;Ellenőrizze a hőeloszlás és a pinout
Érzékelő IC	LM35 (hőmérséklet -érzékelő)	TMP36 vagy DS18B20 (digitális)	Hőmérséklet érzékelés	TMP36 analóg, de pontosabb;A DS18B20 digitális interfészet igényel
Felület IC	Max232	Max3232 (3V kompatibilis)	RS-232 kommunikáció	Max3232 támogatja a 3V logikát;Drop-In a MAX232-hez, ha alacsonyabb feszültséggel fut
Rendszer Vezérlő IC	Ite IT8586E (EC/SIO laptopokban)	Ite IT8587E (modellváltozat, nem közvetlen csere)	Beágyazott Vezérlő (EC) laptopokban	Firmware pontosan meg kell egyeznie;Általában átprogramozást vagy OEM szerszámot igényel
Programozható Logika (PLD)	Gal16v8	CPLD (pl. Xilinx xc9572xl)	Digitális logikai csere	Igények HDL újratervezés és új eszközlánc;Szükség lehet hardver adapterre
CPU + Alaplap kombó	Intell 6. generáció (LGA1151, H110 lapkakészlet)	Intell 10. generáció (LGA1200, B460 lapkakészlet)	Tele asztali platform frissítése	Megkövetel Új alaplap, DDR4 memória és új tápcsatlakozó beállítása

Példák a mikroprocesszorokra és az integrált áramkörökre

A mikroprocesszorok és az integrált áramkörök (ICS) apró elektronikus alkatrészek, amelyek segítenek olyan eszközöket, mint a számítógépek, a telefonok és a gépek.Íme néhány általános példa, és mire használják őket.

Népszerű mikroprocesszorok

• Intel Core i7

Ez egy erőteljes chip, amely sok személyi számítógépen található.Nagyszerű olyan dolgokhoz, mint a játék, a videók szerkesztése és a gyors számítógéphez szükséges munka elvégzése.

• ARM CORTEX-M (mint az STM32 chipek)

Ezeket a kis mikrokontrollereket intelligens eszközökben, például mosógépekben, fitneszkövetőkben és akár orvosi eszközökben is használják.Népszerűek, mert nem használnak sok energiát, és sok különböző munkát végezhetnek.

• RISC-V chips

A RISC-V egy olyan processzor-tervezés, amelyet bárki használhat és megváltoztathat.Ez nyílt forráskódú, ami azt jelenti, hogy szabadon használható, és saját egyedi verzióikat készíthet.Sokat használt a kutatásban és az új típusú elektronikában.

• Régi chips: Zilog Z80 és Intel 8086

Ezeket a régebbi chipeket a korai számítógépeken használták.Sokan még ma is tanulmányozzák őket, hogy megtanulják, hogyan működtek a számítógépek és hogyan építették őket.

Általános integrált áramkörök (ICS)

• NE555 időzítő

Ezt a kis chipet arra használják, hogy az időtartamot tartsák az áramkörben.Ez a fények villoghat, vagy egyszerű projektekben hangos sípolásokat hozhat létre.Nagyon népszerű a kis elektronika tanulásában és felépítésében.

• 7404 és 7400 logikai chips

Ezeket a chipeket az alapvető digitális áramkörökben használják.A 7404 -et inverternek hívják, a 7400 NAND -kapu.Segítik a számítógépeket a logika segítségével (például igen/nem vagy true/hamis) döntések meghozatalában.Az iskolákban gyakran használják őket az elektronika tanítására.

• LM324 OP-AMP

Ez a chip segít a gyenge jelek erősebbé tételében.Olyan dolgokban használják, mint a hangrendszerek és az érzékelő áramkörök.Olcsó és sokféle projektben jól működik.

• Atmega328p (az Arduino táblákban használják)

Ez a chip olyan, mint egy apró számítógép.Olvashatja a bemeneteket (például egy gombból vagy érzékelőből) és a vezérlő kimeneteket (például a lámpák vagy a motorok bekapcsolása).Arduino táblákban használják, amelyek kiválóan alkalmasak a saját eszközök tanulására és elkészítésére.

A mikroprocesszorok előnyei és hátrányai

Vonatkozás	Előnyök	Hátrányok
Sebesség és teljesítmény	Nagy feldolgozási sebesség;milliárd -milliárdig hajtja végre utasítások másodpercenként	Nagy sebességgel hőt generál;Hűtési megoldásokra van szüksége
Méret és integráció	Kicsi és könnyű az integrált áramkör miatt	Szükség lehet további külső alkatrészekre (RAM, I/O)
Programozhatóság	Könnyen programozható különféle feladatokhoz szoftver használatával	A szoftvert meg kell írni, összeállítani és hibakeresni
Sokoldalúság	Felhasználható különféle eszközökben, például PC -kben, okostelefonokban, robotokban, stb.	Nem optimális az egyszerű vezérlési feladatokhoz;Túlkapás az alapvető alkalmazások
Energiahatékonyság	A modern processzorok jó energiahatékonyságot kínálnak	A nagy teljesítményű modellek továbbra is fogyaszthatnak energiát
Költség	Gazdaságtestet a tömegtermelésben;csökkenti az alkatrészek számát	Magas kezdeti tervezési és fejlesztési költségek
Megbízhatóság	A szilárdtest alkatrészei hosszú élettartamúak	Érzékeny az elektromos károsodásra és a termikus stresszre
Funkció	Hatékonyan képes végrehajtani a komplex algoritmusokat és a multitaskot	Nem tudja közvetlenül kezelni az analóg jeleket;szükség van ADC -kre
Adatkezelés	Támogatja a komplex adatkezelést, a multitaskingot és az aritmetikát műtét	Korlátozott szó/adatméret alacsonyabb kategóriájú modellekben (például 8-bites vagy 16-bites)
Méretezhetőség	Támogatja a rendszerfrissítéseket (például többmagos, gyorsítótár -bővítést)	A régebbi modellek gyorsan elavulnak;hozzájárul az elektronikushoz hulladék
Biztonság	Futtathat biztonságos rendszereket megfelelő szoftverrel	Kiszolgáltatott a hackelés, a rosszindulatú programok és az oldalsó csatornás támadások nélkül biztosítékok

Az integrált áramkörök előnyei és hátrányai

Vonatkozás	Előnyök	Hátrányok
Méret és súly	Rendkívül kicsi és könnyű a nagy alkatrészsűrűség miatt	Nehéz megfelelő szerszámok nélkül kezelni;törékeny, ha fizikai stressznek vannak kitéve
Hatalom Fogyasztás	Fogyaszt Nagyon alacsony teljesítményű, ideális akkumulátorral működő és hordozható eszközökhöz	Nem Kezelje a nagy teljesítményű terheléseket;Nem alkalmas nagyáramú alkalmazásokra
Teljesítmény és a sebesség	Nagy sebességű Működés minimális késleltetéssel és gyors kapcsolási képességgel	Teljesítmény rögzített;A gyártás után nem lehet könnyen módosítani
Költség (Tömegtermelés)	Nagyon Költséghatékony a nagy volumen termeléshez a köteggyártás miatt	Drága kis mennyiségben megtervezni és gyártani
Megbízhatóság	Kevesebb A forrasztási ízületek és az összekapcsolások csökkentik a mechanikus vagy elektromos meghibásodás	Érzékeny a statikus elektromosságra (ESD) és a hőmérséklet szélsőségeire
Integráció	Tud integráljon több ezer -milliárd tranzisztorral és ellenállásokkal és kondenzátorok	Nem Tartalmazza a nagy alkatrészeket, például az induktorokat vagy a nagy kapacitású kondenzátorokat
Karbantartás	Egyszerű A teljes egység helyettesítése, csökkentve a javítási bonyolultságot	Nem az alkatrészek szintjén javítsák;A teljes chipet ki kell cserélni, ha hibás
Feszültség Művelet	Alkalmas Az alacsony feszültségű működés érdekében a biztonság és a hatékonyság javítása érdekében	Nem nagyfeszültséggel működik a szigetelés és az anyagi korlátozások miatt
Rugalmasság	Használt A digitális, analóg és vegyes jel-alkalmazások széles skáláján	Rögzített Konfiguráció, a funkcionalitás nem változtatható meg a gyártás után
Tartósság	Magas A tömegtermelés pontossága és megismételhetősége biztosítja a konzisztenciát	Fogékony a nedvesség, a statikus kisülés és a túlmelegedés károsodására

Mikroprocesszorok és integrált áramkörök alkalmazásai

Mikroprocesszorok

1. Számítógépek és mobil eszközök

A számítógépekben és a mobil eszközökben a mikroprocesszorok alapvető motorokként szolgálnak, amelyek operációs rendszereket és alkalmazásokat működtetnek.Mindent kezelnek, az alapvető bemenetektől kezdve a komplex multitaskingig, lehetővé téve az internet böngészését, a szoftver futtatását, a videók közvetítését és a mobil alkalmazásokat.Az eszköz sebessége és hatékonysága nagymértékben függ a mikroprocesszor teljesítményétől.

2. beágyazott rendszerek

A mikroprocesszorokat széles körben használják beágyazott rendszerekben, speciális számítástechnikai rendszerekben, amelyek dedikált funkciókat látnak el nagyobb gépeken.A mindennapi készülékekben, például az automatákban, a mikrohullámú sütőkben és az intelligens termosztátokban, a mikroprocesszorok kezelik a vezérlő logikát és automatizálják a műveleteket.Szerepük az, hogy pontos és időben reagáljanak a bemenetekre és a környezeti változásokra.

3. Ipari berendezések

Ipari környezetben a mikroprocesszorokat használják az automatizáláshoz és a vezérléshez.Beágyazódnak a programozható logikai vezérlőkbe (PLC -k), a robotkarokba és az adatnaplókba.Ezek a processzorok figyelemmel kísérik és vezérlik a termelési folyamatokat, kezelik az adatgyűjtést, és olyan utasításokat hajtanak végre, amelyek fenntartják a biztonságot, a hatékonyságot és a konzisztenciát a gyár padlóján.

4. Autóipari rendszerek

A modern járművek nagymértékben támaszkodnak a mikroprocesszorokra a különféle alrendszerek ellenőrzése érdekében.Az üzemanyag-befecskendezést és a kibocsátást kezelő motorvezérlő egységektől (ECU) a fejlett vezetői segélyrendszerekig (ADAS), amelyek támogatják a sávtartást és az ütközések elkerülését, a mikroprocesszorok központi szerepet játszanak az autók teljesítményében és biztonságában.Ezenkívül energiatartalmú infotainment rendszereket, navigációs eszközöket és klímaberendezés funkcióit is.

5. Kommunikációs eszközök

A kommunikációs infrastruktúra a mikroprocesszoroktól függ az adatátvitel és a jelfeldolgozás kezelésében.Az olyan eszközök, mint az útválasztók, modemek és a mobil alapállomások, mikroprocesszorokat használnak az információk hatékony irányításához, a hálózati stabilitás fenntartásához, valamint a vezeték nélküli és vezetékes kommunikáció támogatásához.Ezek a processzorok lehetővé teszik a gyors, biztonságos és megbízható adatcserét.

6. orvosi berendezés

Az orvosi területen a mikroprocesszorok teljesítmény -diagnosztikai eszközei, megfigyelő rendszerek és képalkotó berendezések.Az olyan eszközök, mint az EKG gépek, a vérnyomás -monitorok, az MRI szkennerek és az ultrahangos eszközök, a mikroprocesszorokra támaszkodnak az adatok gyors feldolgozása és a pontos leolvasások továbbítása érdekében.Integrációjuk javítja mind a betegek biztonságát, mind a klinikai kezelések hatékonyságát.

Integrált áramkörök (ICS)

1. Digitális ICS

A digitális ICS bináris logikával (0s és 1s) működik, és fontosak a digitális elektronika szempontjából.Ide tartoznak a mikrovezérlők, a memória chipek (például a RAM és a ROM) és a logikai kapuk.Az okostelefonoktól és a laptopoktól kezdve a mosógépekig és a számológépekig, a digitális IC -kben, például adattárolást, jelfeldolgozást és vezérlő logikai végrehajtást végeznek.

2. Analóg IC -k

Az analóg IC -k kezelik a folyamatos elektromos jeleket, és olyan alkalmazásokban használják, ahol a jelváltozás fontos.Ezeket az audio amplifikációban, az érzékelő jelfeldolgozásában és a feszültségszabályozásban használják.Például az analóg IC -k egy hangrendszerben beállítják a hangerőt és a hangot, míg a hőmérséklet -érzékelőben a környezeti bemeneteket olvasható kimenetekké alakítják.

3. Vegyes jel ICS

A vegyes jelű IC-k egyesítik az analóg és a digitális funkciókat egyetlen chipen, így ideálisak a fizikai bemenetek és a digitális rendszerek közötti rés áthidalásához.Széles körben használják azokat az eszközökben, amelyekhez analóg-to-digitális vagy digitális-analog átalakítást igényelnek, például okostelefonokat, vezeték nélküli kommunikációs modulokat és érintőképernyős interfészeket.

4. Power ICS

Az energiatartalmú IC -k célja az elektromos energia eloszlásának és szabályozásának kezelése a rendszeren belül.Ezeket okostelefonokban, elektromos járművekben, akkumulátor -töltőkben és megújuló energia rendszerekben használják a hatékony energiaátalakítás és az akkumulátor kezelésének biztosítása érdekében.Az energiafelhasználás optimalizálásával az energiatartalmú ICS javítja az elektronikus eszközök hosszú élettartamát és biztonságát.

5. IOT-specifikus ICS

A tárgyak internete (IoT) eszközök gyakran speciális IC -ket használnak, amelyek integrálják az érzékelést, az adatfeldolgozást és a vezeték nélküli kommunikációt egy kompakt formába.Ezeket az egyfunkciós chipeket az intelligens otthoni eszközökben, hordható egészségügyi monitorokban, mezőgazdasági érzékelőkben és ipari automatizálási rendszerekben találják meg.Az a képességük, hogy alacsony energián működjenek, miközben a kapcsolatot biztosítják, fontosvá teszi őket az IoT ökoszisztéma növekedése szempontjából.

Következtetés

A mikroprocesszorok és az IC -k kicsi, de erőteljes alkatrészek, amelyek az elektronikus eszközöket működtetik.A mikroprocesszorok sokféle feladatot futtathatnak, mivel a szoftver utasításokat követik, ami hasznossá teszi őket a számítógépekben, gépekben és intelligens eszközökben.Az IC -k úgy készülnek, hogy egy munkát nagyon jól elvégezzenek, mint például a hang amplifikálása vagy a memória tárolása, és mindenféle elektronikában megtalálhatók.Míg a mikroprocesszorok rugalmasak és átprogramozhatók, a legtöbb IC rögzített és egyszerűbb.Együtt hozzájárulnak az otthoni eszközöktől az ipari gépekig, mindegyikükben, mindegyik fontos szerepet játszik, attól függően, hogy mit kell tennie az eszköznek.
