Mikroprocesszor (MPU) vagy mikrovezérlő (MCU)

Az elektronika világában a projekthez megfelelő számítástechnikai egység kiválasztása nagyon hasznos.Két népszerű típusú kis számítógép típusa a mikrovezérlő egység (MCU) és a mikroprocesszor egység (MPU).Noha mindkettőt modern eszközökben használják, különböző munkákkal rendelkeznek, és speciális funkciókkal rendelkeznek.Az MCU-k és az MPU-k közötti különbségek megértése segíthet kiválasztani a legjobb választást az adott projekthez, legyen az egyszerű vezérlő feladat vagy egy összetett adat-nehéz folyamat.Ez a cikk megvizsgálja az MCU -k és az MPU -k funkcióit, felhasználásait és különbségeit, és teljes útmutatót nyújt az intelligens választáshoz.

Katalógus

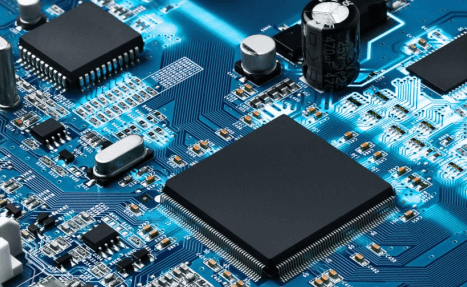

1. ábra: Mikroprocesszor (MPU) és mikrovezérlő (MCU) egy áramköri lapon

Mi az MPU és az MCU?

Az MPU (mikroprocesszoros egység) és az MCU (mikrovezérlő egység) egyaránt az elektronikus eszközökben használt kis számítógépek, de másképp működnek, és egyedi tulajdonságokkal rendelkeznek.

Mikrovezérlő egység (MCU)

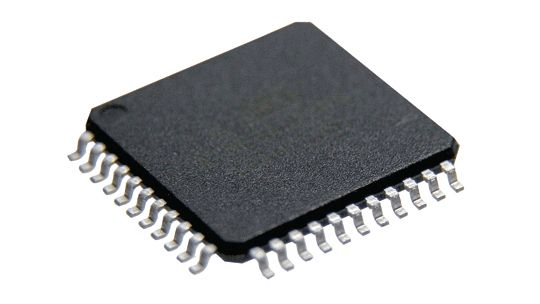

2. ábra: Mikrovezérlő egység (MCU)

Egy MCU egy kis számítógépes chip, amelyet a beágyazott rendszerben meghatározott feladatok kezelésére készítenek.Egyesíti a központi feldolgozó egységet (CPU), a memóriát és az egyéb alkatrészeket egy chipen.A CPU az MCU agyaként működik, és a szoftverről szóló utasításokat hajt végre.Az MCU -ban lévő memória általában magában foglalja mind a RAM -ot (ideiglenes adattároláshoz), mind a Flash memóriát (az MCU által futtatott szoftverkód tárolására).Az MCU-ba beépített alkatrészek tartalmazhatnak időzítőket, kommunikációs interfészeket (például UART, I2C, SPI), analóg-to-digitális konverterek (ADC), digitális-analog átalakítók (DAC) és egyéb bemeneti/kimenet (I/O)funkciók.

Az MCU -kat úgy tervezték, hogy speciális vezérlési feladatok elvégzéséhez beágyazott rendszerekben, például érzékelők kezelése, motorok vezérlése, felhasználói felületek kezelése vagy adatgyűjtés.Általában olyan alkalmazásokban használják, ahol a méret, az energiafelhasználás és a költségek fontosak.Példa erre a háztartási készülékek, az autórendszerek, az orvostechnikai eszközök és az ipari automatizálás.

Mikroprocesszor egység (MPU)

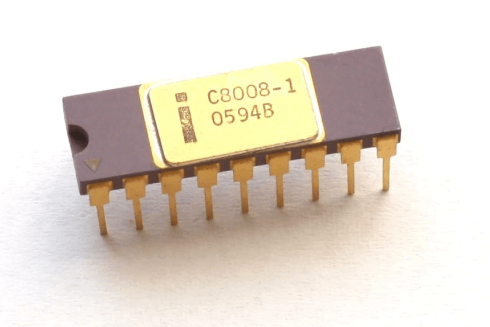

3. ábra: Mikroprocesszor egység (MPU)

Az MPU egy erősebb és rugalmasabb feldolgozó egység, mint egy MCU.Az MCU -val ellentétben az MPU -nak nincs memóriája és más alkatrészek, amelyek ugyanabba a chipbe vannak beépítve.Ehelyett a memória (például a RAM és a ROM) és más alkatrészek külső alkatrészeire támaszkodik.Ez a beállítás lehetővé teszi az MPU -k számára, hogy nagyobb feldolgozási energiát és rugalmasságot kínáljanak, így azok bonyolultabb és igényesebb alkalmazásokhoz alkalmasak.

Az MPU -n belüli CPU általában fejlettebb, több feladat kezelésére és operációs rendszerek, például Linux vagy Windows futtatására képes.Ez lehetővé teszi az MPU -kat ideálissá olyan alkalmazásokhoz, amelyek sok számítási teljesítményt, multitasking képességeket és kiterjedt szoftver -támogatást igényelnek.Példa erre a személyi számítógépek, okostelefonok, táblagépek és csúcsminőségű beágyazott rendszerek.

Elsődleges különbségek

Jellemző	MCU	MPU
Emlékezet	Chip flash memória	Külső DRAM és NVM
Indítási idő	Gyors	Lassabb a külső memória miatt
Tápegység	Egyfeszültségű sín	Több feszültségű sínek
Perifériás interfészek	Az integrált perifériákra korlátozva	Kiterjedt külső csatlakozási lehetőségek
Használati eseteket használ	Beágyazott rendszerek, valós idejű alkalmazások	Komplex OS-alapú alkalmazások, magas adatátviteli sebesség

Alkalmazás perspektíva

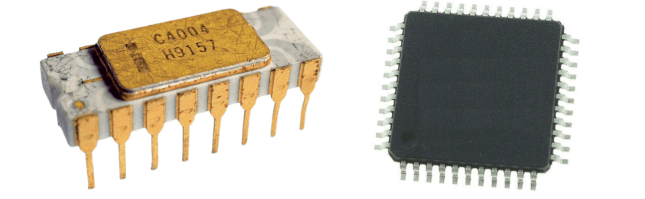

4. ábra: MPU (mikroprocesszor egység) és MCU (mikrovezérlő egység) összehasonlítása

Memória és teljesítmény

Amikor a mikrovezérlő egységek (MCU) és a mikroprocesszor egységek (MPU) memóriáját és teljesítményét vizsgálják, fontos megérteni a különbségeket abban, amit meg tudnak csinálni, és hol használják őket.

Az MCU-k korlátozott memóriával vannak felépítve, általában körülbelül 2 megabájt körüli chip program memóriájában.Ez a kis mennyiségű memória korlátozza az általuk futtatott alkalmazások összetettségét.A korlátozott memória nemcsak a végrehajtható programok méretét érinti, hanem a feldolgozható és tárolható adatok mennyiségét is.Az MCU-kat olyan feladatokhoz tervezték, amelyek minimális memóriát és feldolgozási teljesítményt igényelnek, így tökéletesen az egyszerű, ismétlődő feladatokhoz, például az érzékelők vezérléséhez, az alacsony szintű hardverfunkciók kezeléséhez és a valós idejű vezérlőrendszerek végrehajtásához.

Másrészt, az MPU -k sokkal nagyobb mennyiségű memóriához férhetnek hozzá, gyakran több száz megabájt vagy akár gigabájt drams és nand.Ez a nagy memóriakapacitás lehetővé teszi az MPU-k számára, hogy bonyolultabb és erőforrás-igényes alkalmazásokat kezeljenek.Az extra memória támogatja a fejlett funkciókat, például az operációs rendszerek futtatását, a nagy adatkészletek feldolgozását, a komplex algoritmusok végrehajtását és több feladat kezelését egyszerre.A nagy memória- és feldolgozási teljesítmény az MPU-k olyan alkalmazásokhoz, mint a multimédiás feldolgozás, az összetett felhasználói interfészek és a nagy teljesítményű számítástechnikai feladatok, alkalmassá teszik.

Az MCU -k és az MPU -k közötti memóriakapacitás fő különbsége közvetlenül befolyásolja teljesítményüket és az alkalmazások típusait.Az MCU -k korlátozott memóriájukkal kiválóan alkalmasak olyan környezetekre, ahol hatékonyságra és egyszerűségre van szükség, míg az MPU -k jobbak a magas számítási energiát és a jelentős memóriaforrásokhoz szükséges helyzetekben.Ez a megkülönböztetés meghatározza az elektronikus rendszerekben játszott szerepeket, az MCU -k a vezérlésre és az egyszerű automatizálásra összpontosítanak, valamint az MPU -k kifinomult számítási és feldolgozási feladatainak kezelésére.

Felhasználói felület (UI)

A mikrovezérlő egységek (MCU) ideálisak egyszerű felhasználói interfészekhez (UI), amelyek nem igényelnek nagy felbontású képernyőket.Ezek költséghatékonyak és hatékonyak az alapvető feladatokhoz.Az MCU -nak általában korlátozott feldolgozási teljesítménye és memóriája van, így alkalmas az egyszerű kijelzők ellenőrzésére és az egyszerű bemeneti/kimeneti műveletek kezelésére.Az alkalmazásokra példa a digitális órák, az alapvető termosztátok és az egyszerű eszközök, ahol a grafikus bonyolultság minimális.

Mikroprocesszoros egységek (MPU) szükségesek a komplex és a nagy felbontású grafikus felhasználói interfészek kezeléséhez.Az MPU -k több feldolgozási teljesítményt és memóriát biztosítanak, mint a mikrovezérlő egységek (MCU), amelyre szükség van a részletes grafika, az érintőképességek és a fejlettebb felhasználói interakciók kezeléséhez.Gyakran használják azokat azokban az eszközökben, amelyekbe beágyazott vékonyréteg-tranzisztor (TFT) LCD vezérlőket tartalmaznak, amelyek szükségesek a kiváló minőségű képek és videók megjelenítéséhez.Az MPUS -t használó alkalmazások magukban foglalják az okostelefonokat, a táblagépeket, a fejlett orvostechnikai eszközöket és az autóipari infotainment rendszereket.

Az MCU -k és az MPU -k különböző célokat szolgálnak a felhasználói felület és a grafikus követelmények bonyolultsága alapján.Az MCU-k egyszerűbb, alacsony felbontású interfészekhez alkalmasak, míg az MPU-k bonyolultabb és nagy felbontású grafikus interfészekhez szükségesek.

Összekapcsolhatóság

A mikrokontroller egységek (MCU) általában közönséges perifériás interfészeket tartalmaznak, mint például a GPIO (általános célú bemeneti/kimenet), az UART (univerzális aszinkron vevő/adó), az SPI (soros perifériás interfész) és az I2C (inter-integrált áramkör).Ezek az interfészek számos alapvető vezérlési feladathoz megfelelőek, de korlátozásokkal rendelkeznek a nagysebességű adatkommunikáció kezelése során.Az MCU-k velejáró kialakítása rangsorolja az egyszerűséget és a költséghatékonyságot, gyakran lassabb feldolgozási sebességet és korlátozott memóriát eredményez.Következésképpen küzdenek a gyors adatátviteli sebességet igénylő feladatok hatékony kezelése érdekében.

Ezzel szemben a mikroprocesszoros egységeket (MPU) úgy tervezték, hogy bonyolultabb és adatintenzív alkalmazások kezelésére szolgáljon.Az MPU-k nagysebességű kommunikációs perifériákkal, például USB 2.0 és Ethernet portokkal vannak felszerelve.Ezek a perifériák lehetővé teszik az MPU számára, hogy támogassa a gyorsabb adatátviteli sebességeket, így jól alkalmazható azokhoz az alkalmazásokhoz, amelyek robusztus adatkezelési képességeket igényelnek.Az MPU-k gyakran magasabb feldolgozási teljesítménygel és kiterjedtebb memóriaforrásokkal rendelkeznek, ami tovább javítja a nagysebességű adatkommunikáció hatékony kezelésének képességét.

Az MPU architektúrája lehetővé teszi a feladatok jobb kezelését, például a multimédiás feldolgozást, a hálózatépítést és a valós idejű adatelemzést.Ez a képesség különösen hasznos a forgatókönyvekben, ahol nagy mennyiségű adatot kell feldolgozni gyorsan és megbízhatóan, például a fejlett automatizálási rendszerekben, a kifinomult fogyasztói elektronikában és az ipari vezérlőrendszerekben.

Míg az MCUS kiválóan alkalmas egyszerű, olcsó alkalmazásokhoz, korlátozott adatkommunikációs igényekkel, az MPU-k biztosítják a szükséges teljesítményt és összeköttetést az igényesebb feladatokhoz.Ez a megkülönböztetés miatt az MPU-k kedvezőtlen választássá teszik a nagysebességű adatintenzív alkalmazások számára, biztosítva a hatékony és eredményes adatkezelést.

Teljesítménymódok és teljesítmény

Energiafogyasztás

A mikrovezérlők (MCU) általában kevesebb energiát használnak, mint a mikroprocesszorok (MPU).Ennek oka az, hogy az MCU-k kevés energiával hatékonyan működnek, gyakran eltérő alacsony teljesítményű üzemmódokkal rendelkeznek, hogy az akkumulátor hosszabb ideig tartson.Ezek az alacsony fogyasztású módok lehetővé teszik, hogy az MCU alacsonyabban használja az energiát, ha a rendszer nem elfoglalt vagy egyszerű feladatokat végez.Emiatt az MCUS kiválóan alkalmas akkumulátorral működő eszközökre és olyan helyzetekre, ahol az energia megtakarítása nagyon fontos.

Másrészt a mikroprocesszorok (MPU -k) általában nagyobb energiafogyasztással rendelkeznek, mivel összetettebb architektúrájuk és nagyobb számítási teljesítményük van.Az MPU -k gyakran igényesebb feladatokat kezelnek és kifinomult operációs rendszereket futtatnak, amelyek több energiát igényelnek.Ezért beépítik a fejlett energiagazdálkodási technikákat az energiafelhasználás optimalizálása érdekében a teljesítmény veszélyeztetése nélkül.Az MPU-k jobban megfelelnek olyan alkalmazásokhoz, ahol a teljesítmény az elsődleges probléma, és az energiafogyasztás kevésbé korlátozza, például a nagy teljesítményű számítástechnika, a szerverek és bizonyos típusú beágyazott rendszerek.

Feldolgozóerő

Az MCU -kat olyan feladatokhoz tervezték, amelyek következetes és időszerű válaszokat igényelnek.Kiemelkednek olyan környezetekben, mint például az autóvezérlés, az ipari automatizálás és az otthoni készülékek beágyazott rendszerei.Ezek az egységek általában csupasz fém kódon vagy valós idejű operációs rendszeren (RTOS) futnak, amely lehetővé teszi számukra a valós idejű feldolgozás hatékony kezelését.Az MCU -k determinisztikus jellege azt jelenti, hogy kiszámíthatóan képesek kezelni a feladatokat meghatározott időkorláton belül, így ideálisak az alkalmazásokhoz.

Másrészt, az MPU -k alkalmasak a magasabb számítási energiát igénylő alkalmazásokra.Ezek képesek olyan teljes értékű operációs rendszerek futtatására, mint a Linux vagy az Android, és a funkciók szélesebb körét biztosítják az MCU-khoz képest.Az MPU -k összetettebb rendszerekben találhatók, például okostelefonokban, táblagépekben és fejlett beágyazott rendszerekben.Kínálják a nagy adatkészletek kezeléséhez, több alkalmazás egyszerre történő futtatásához és intenzív számítások elvégzéséhez szükséges feldolgozási teljesítményt.

Az MCU és az MPU közötti választás attól függ, hogy mi az alkalmazásához.A gyors és kiszámítható válaszokat igénylő feladatok esetén az MCUS a megfelelő választás.Az olyan alkalmazásokhoz, amelyeknek sok feldolgozási teljesítményre van szükségük, és teljes operációs rendszereket képes futtatni, az MPU -k megfelelőbbek.

Kiválasztás az MCU és az MPU között

Amikor a mikrokontroller egység (MCU) és a mikroprocesszor egység (MPU) között dönt az alkalmazásához, számos tényezőt kell figyelembe venni a helyes választás biztosítása érdekében.

• Az alkalmazás bonyolultsága

Az egyszerűbb feladatokhoz, amelyek elsősorban a vezérlő-orientáltak, például a működési érzékelők, a motorok vezérlése vagy az egyszerű felhasználói bemenetek kezelése, az MCU általában elegendő.Az MCU-k specifikus, alacsony komplexitású feladatokhoz készültek, és hatékonyan kezelik ezeket integrált perifériákkal és memóriájukkal.

Másrészt, ha az alkalmazás összetett és adatigényes, például fejlett algoritmusok futtatása, nagy adatkészletek kezelése vagy nagysebességű adatfolyamok feldolgozása, az MPU megfelelőbb.Az MPU -k magasabb feldolgozási teljesítménygel rendelkeznek, és hatékonyabban képesek kezelni a komplex feladatokat és a nehéz számítási terheléseket, mint az MCU -k.

• Felhasználói felületkövetelmények

Az MCU és az MPU közötti választás az alkalmazás felhasználói felületének követelményeitől is függhet.Az alapvető kijelzőkkel rendelkező alkalmazásokhoz, például az egyszerű szöveghez vagy az alapvető grafikus kimenethez, az MCU hatékonyan képes kezelni ezeket a feladatokat.Az MCUS képes kezelni az alacsony felbontású képernyőket és az egyszerű grafikus interfészeket, anélkül, hogy a feldolgozási képességeiket sok feszültség nélkül.

Ha azonban az alkalmazás fejlett grafikus interfészeket igényel, például nagy felbontású képernyőket, összetett animációkat vagy interaktív érintőképernyőket, akkor az MPU a jobb választás.Az MPU-k célja a kifinomultabb grafikus feldolgozás kezelése, és támogathatja a nagy felbontású kijelzőket és a gazdag felhasználói interfészeket.

• Energiafogyasztás

Az energiafogyasztás egy másik nagy tényező az MCU és az MPU közötti választáshoz.Az olyan alkalmazások esetében, ahol az alacsony energiafelhasználás, például az akkumulátorral működtetett eszközök vagy az energiatakarékos rendszerek, az MCU-k ideálisak.Az MCU -k kevesebb energiát használnak fel, így alkalmassá teszik azokat olyan alkalmazásokra, ahol energia megtakarításra van szükség.

Ha a teljesítmény elsőbbséget élvez az alkalmazásban az energiafogyasztással szemben, akkor az MPU a megfelelő választás.Az MPU -k általában nagyobb energiát fogyasztanak magasabb feldolgozási képességeik és az összetett feladatok támogatása miatt, ám ezek az igényes alkalmazásokhoz szükséges teljesítményt kínálják.

• Csatlakozási igények

Végül vegye figyelembe az alkalmazás csatlakoztatási követelményeit.Ha az alkalmazás nagysebességű kommunikációt, több perifériás interfészet vagy kiterjedt hálózati képességeket foglal magában, akkor az MPU jobban felszerelt ezen igények kezelésére.Az MPUS támogatja a különféle nagysebességű kommunikációs protokollokat, és egyszerre képes kezelni a több perifériát, így alkalmassá teszi azokat, amelyek robusztus összeköttetést igényelnek.

Példák: Arduino vs Raspberry Pi

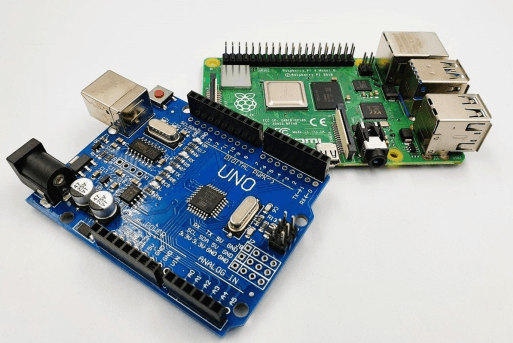

5. ábra: Arduino Uno és Raspberry Pi

Az Arduino és a Raspberry Pi két népszerű platform az elektronikai projektekhez, mindegyik egyedi erősségeivel és alkalmazásával.A különbségeik megértése segít meghatározni, hogy melyek jobban megfelelnek egy adott projekthez.

Az Arduino mikrovezérlő körül épül.A mikrovezérlő egy kompakt integrált áramkör, amelynek célja egy beágyazott rendszerben egy adott művelet irányítása.Ez az Arduino -t ideálissá teszi az egyszerű vezérlési feladatokhoz.Kitűnő olyan feladatokban, amelyek pontos időzítést és valós idejű működést igényelnek, például az érzékelő adatainak olvasása, a motorok vezérlése és a LED-kijelzők kezelése.Az Arduino platform a könnyű használatról ismert, egy egyszerű programozási környezettel, amely lehetővé teszi a gyors prototípuskészítést és a telepítést.Egyszerűsége miatt a kezdők és az oktatási célok, valamint olyan projektek, ahol az alacsony energiafogyasztás prioritás.

Másrészt a Raspberry Pi egy mikroprocesszoron alapul, amely egy összetettebb és erőteljesebb integrált áramkör, amely képes több feladatot egyszerre kezelni.Ez a Raspberry Pi -t alkalmassá teszi a nagyobb feldolgozási energiát igénylő bonyolultabb feladatokhoz.Teljes operációs rendszert futtat, jellemzően a Linux verzióját, lehetővé téve az asztali számítógéphez hasonló feladatok elvégzését.A Raspberry Pi képes kezelni a webes böngészést, a video streaming -et, sőt olyan szoftvereket is futtathat, mint a Word Processors és a Címkék.A különféle perifériákkal való kapcsolatfelvétel képessége és a több programozási nyelv támogatása sokoldalúvá teszi az alkalmazások széles skáláját, az otthoni automatizálástól és a robotikától a médiaközpontokig és a hálózati szerverekig.

Az Arduino, a mikrovezérlővel, a legjobb az egyszerű, valós idejű vezérlési feladatokhoz, míg a Raspberry Pi, mikroprocesszorával, komplexebb alkalmazásokhoz alkalmas, amelyek sok feldolgozási teljesítményre van szükségük.Ezeknek az alapvető különbségeknek a ismerete segít kiválasztani a megfelelő platformot a projekt igényeihez.

Következtetés

A mikroprocesszoros egység (MPU) és a mikrovezérlő egység (MCU) közötti kiválasztása attól függ, hogy milyen igénye van a projektnek.Az MCU -k tökéletesek az egyszerű feladatokhoz, amelyek alacsony energiát igényelnek és olcsók.Kiválóan alkalmasak olyan munkahelyekre, ahol az energia megtakarítása és az egyszerű anyagok megőrzése, például az otthoni készülékekben, az autórendszerekben és az alapvető felhasználói vezérlőkben.Az MPU-kkal több feldolgozási energiát és rugalmasságot biztosít, ami jóval bonyolult és adat-nehéz feladatokhoz.Meg tudják kezelni a kiváló minőségű grafikákat, a fejlett számításokat és a multitasking-ot, amelyek hasznosak olyan eszközöknél, mint az okostelefonok, a táblagépek és a csúcsminőségű rendszerek.Ezeknek a különbségeknek a ismerete segít kiválasztani a projekt megfelelő részét, ügyelve arra, hogy jól és hatékonyan működik -e.

Gyakran feltett kérdések [GYIK]

1. A mikrovezérlő kicserélheti -e a mikroprocesszort?

Nem, a mikrokontroller nem helyettesítheti a magas számítási és összetett operációs rendszereket igénylő feladatok mikroprocesszorát.A mikrokontrollereket az integrált perifériákkal rendelkező specifikus, egyszerű kontroll feladatokhoz tervezték, míg a mikroprocesszorok igényesebb alkalmazásokat kezelnek a külső alkatrészekkel.

2. A Raspberry Pi mikrovezérlő vagy mikroprocesszor?

A Raspberry Pi mikroprocesszor.Mikroprocesszoros egységet (MPU) használ, és teljes operációs rendszert futtat, így alkalmas komplex feladatokhoz, amelyek nagy feldolgozási teljesítményt és multitasking képességeket igényelnek.

3. Mi a különbség az MCU és az MPU között?

Egy MCU (mikrokontroller egység) integrál egy CPU -t, memóriát és perifériákat egyetlen chipen, amelyet meghatározott vezérlési feladatokhoz terveztek.Az MPU (mikroprocesszor egység) a memória és a perifériák külső alkatrészeire támaszkodik, nagyobb feldolgozási teljesítményt és rugalmasságot kínálva az összetett alkalmazásokhoz.

4. Melyik gyorsabb, mikroprocesszor vagy mikrovezérlő?

A mikroprocesszor általában gyorsabb, mint a mikrovezérlő.A mikroprocesszorokat nagysebességű adatfeldolgozáshoz tervezték, és összetettebb feladatokat tudnak kezelni, míg a mikrovezérlőket optimalizálják az alacsonyabb feldolgozási igényekkel rendelkező specifikus kontroll feladatokhoz.

5. A mikrovezérlő CPU?

A mikrovezérlő tartalmaz egy CPU -t, valamint a memóriát és a perifériákat egyetlen chipen.Noha az építészet részeként CPU -val rendelkezik, ez nem csak CPU;Ez egy teljes számítási rendszer, amelyet meghatározott feladatokhoz terveztek.
