IR2104 Átfogó útmutató: Nagyteljesítményű Half Bridge -sofőrök

Katalógus

IR2104 Leírás

A IR2104 egy félhíd-illesztőprogram, amely elfogadja az alacsony teljesítményű bemenetet a nagy áramú meghajtó kiadásához, és biztosítja a nagy teljesítményű tranzisztor, például a Power MOSFET kapuját.Ezenkívül az IR2104 kapu -meghajtó szint változó és teljesítményerősítőként használható.Az IGBT és a MOSFET illesztőprogramok kimeneti csatornái magas és alacsony oldalú referenciákon működnek, míg a logikai bemenetek 3,3 V-os logikán működnek, és kompatibilisek az LSTT és a CMOS kimenetekkel.Ezen technológiák egyikét sem szabad szabadalmaztatott HVC -knek és reteszeknek vetni, tehát lehetővé teszi a monolit felépítést.

Az IR2104 meghajtó áramkör elsősorban három részből áll: bemeneti szakasz, logikai vezérlés és kimeneti szakasz.A bemeneti szakasz tartalmaz egy bemeneti izolátort és egy bemeneti szűrőáramlást a vezérlőjel és a tápegység zajának izolálására.A logikai vezérlés tartalmaz egy logikai bemeneti stádiumot és egy logikai kimeneti stádiumot, amelyet vezérlőjelek fogadására és meghajtójelek generálására használnak.A kimeneti szakasz magában foglalja a MOSFET vagy az IGBT vezetésének vezetői és teljesítményszakaszait.

Alternatív modellek:

• IR2101S

• IR2102S

• IR2103

• IR2103S

• IR2104PBF

IR2104 Half-Bridge Drive áramkör jellemzői

Széles működési feszültségtartomány: Az IR2104 egy széles működési feszültségtartományt támogat, 10 V -tól 20 V -ig, amely alkalmas a különböző vezetési igényekhez.

Belső áramdetektálás: Az IR2104 belső áramdetektálási funkcióval rendelkezik, amely képes mérni és visszacsatolni az alacsony oldalú MOSFET áramát a zárt hurkú vezérlés elérése érdekében.

Nagy hatékonyság: Az IR2104 egy erősen integrált kialakítást alkalmaz, és a vezető áramkör a nagy hatékonyság és az alacsony energiafogyasztás jellemzői.A töltőszivattyú-technológia nagyfrekvenciás vezetési jeleket biztosíthat, lehetővé téve a MOSFET-ek gyors váltását és az energiaveszteség csökkentését.

Védelmi funkciók: Az IR2104 különféle védelmi funkciókkal rendelkezik, ideértve a túl hőmérséklet védelmét, a túláram védelmét és az alulfeszültség-zárolási funkciókat.Ezek a védelmi funkciók hatékonyan megvédhetik az áramkört és javíthatják a rendszer megbízhatóságát.

Nagyáramú vezetési képesség: Az IR2104 erős vezetési képességgel integrálja a magas és alacsony oldalú járművezetőket.Nagy teljesítményű alkalmazásokhoz képes nagy csúcsáramot és pillanatnyi áram működési képességeit biztosítani.

IR2104 Half-Bridge vezető munka elve

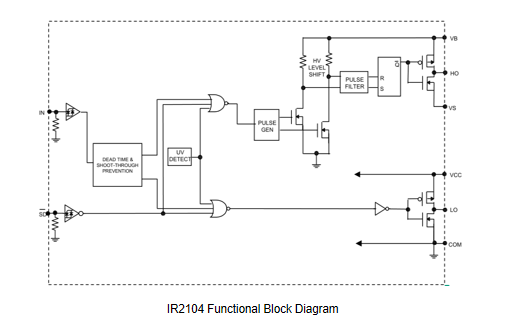

Ez a illesztőprogram-kialakítás viszonylag könnyen érthető a jel logikai elemzése alapján, de a mélyreható megértés és a jobb alkalmazás elérése érdekében az áramkör mélyrehatóbb elemzését kell elvégeznünk, és elméleti elemzést és számításokat kell elvégeznünk néhány paramétere meghatározásáhozperifériás komponensek.Most a belső struktúra egyszerű elemzését végezzük.A chip kiválasztásakor a bemeneti jel áthalad a holt zónán vagy a bontási védelmi áramkörön, majd két csatornára osztódik, és a CMOS áramkörök felső és alsó halmazához továbbítják.Közülük az alsó utat a "0" irányítja, és a jelet közvetlenül küldjük;Miközben a felső utat "1" kapcsolja be, a jelet először a nagy impulzusos árampuffer stádium vezérli a jelpufferolás és a szintkonverzió befejezéséhez, majd az Enter elküldéséhez.

Amikor a 0 kezdetben meg van írva: az alsó CMOS felső tranzisztor be van kapcsolva, és a LO -t az úszó állapotból a chip tápellátási potenciáljába emelik.Ezért a VCC vezetőképességi feszültségét a LO és a COM között generálják, ami az alsó félhíd MOS -ját bekapcsolja;Ugyanakkor a felső CMOS alsó tranzisztor be van kapcsolva, és a HO és a VS rövidzárlatúak, ami a felső félhíd MOS kikapcsolását okozza.

Ha 1 kezdetben meg van írva: a felső CMOS felső tranzisztor be van kapcsolva, és a kondenzátor bootstrap-effektusára támaszkodva a VCC vezetési feszültségét generálják a HO és a VS között, ami a felső félhíd MOS-ját bekapcsolja;Míg az alsó CMOS alsó tranzisztor be van kapcsolva, a LO és a COM rövidzárlatúak, ami az alsó félhíd MOS-ját kikapcsolja.

Látható, hogy az IR2104 tápegység feszültségének nagyobbnak kell lennie, mint a kiválasztott MOS vagy IGBT cső vezetési feszültségének.Például az intelligens autó áramkörben az IR2104 által használt 12 V tápegység feszültsége nagyobb, mint az LR7843, 4,5 V bekapcsolási feszültség.Ez a kialakítás biztosítja a vezető normál működését, és hatékonyan megakadályozza a teljesítmény lebomlását vagy a nem megfelelő feszültség által okozott károkat.

Az IR2104 gyakorlati alkalmazása

Az IR2104 széles körű felhasználási lehetőségeket kínál a gyakorlati alkalmazásokban.Az alábbiakban két tipikus alkalmazási áramkört vezetünk be:

Teljes hídos meghajtó áramkör

A teljes hídos vezető áramkör az IR2104 egyik leggyakoribb alkalmazása.Általában két IR2104 chipből és négy Power MOSFET -ből és induktorból áll.Ebben az áramkörben két IR2104 -es felelős a MOSFET -ek kapcsolóinak a felső és az alsó oldalán történő vezérléséért, hogy az egyenáramú teljesítmény AC teljesítménygé alakuljon.A MOSFET -ek mindkét oldalán lévő kapcsolási sebesség és üzemi ciklus pontos ellenőrzésével elérheti a hatékony energiaátalakítást és a kimeneti szabályozást.Az ilyen típusú teljes híd meghajtó áramkört gyakran használják a teljesítménykonverzióban, az inverterben és más mezőkben.

Félhíd-meghajtó áramkör

A Half-Bridge Drive áramkör az IR2104 másik fontos alkalmazása.Általában IR2104 chipből, Power MOSFET -ből és egy induktorból áll.Ebben az áramkörben az IR2104 felelős a PWM jel előállításáért és az egyenáramú teljesítmény átalakításáért AC teljesítménygé, a MOSFET váltásának szabályozásával.Az IR2104 képes szabályozni a MOSFET -ek váltási sebességét és üzemi ciklusát, hogy pontos vezérlést és áramot érjen el.Ezt a félhíd-meghajtó áramkört széles körben használják DC motoros meghajtókban, inverterekben és más mezőkben.

Az IR2104 ajánlott működési feltételei

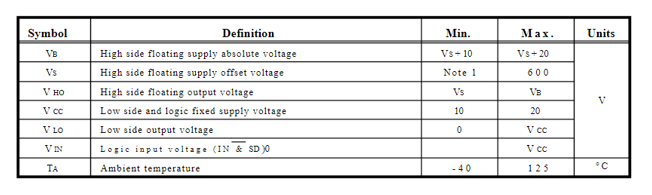

A bemeneti vagy a kimeneti logikai időzítési diagramot a következő ábra mutatja.A megfelelő működtetéshez az eszközt az ajánlott feltételeken belül kell használni.A VS Offset besorolást az összes olyan kellékkel teszteljük, amelynek 15 V -os differenciálművészete torzul.

Melyek az IR2104 hőeloszlási intézkedései?

Az alábbiakban bemutatunk néhány általános IR2104 hőeloszlás -intézkedést:

Hővezetőképes anyagok használata

Hővezetékes anyagokat, például hővezetőképes szilikon- vagy termikus vezetőképes lemezeket használhatunk az IR2104 és a hűtőborda vagy a PCB között, hogy jelentősen javítsuk a hőátadás hatékonyságát és csökkentsük a hőállóságot, ezáltal nagymértékben javítva az általános hő -disszipációs hatást.A hővezetőképes szilikon, mint egy nagy hővezetőképességű ragasztóként, szorosan tapadhat az IR2104 és a hűtőbányászat vagy a PCB felületéhez, hatékonyan kitöltve a köztük lévő kis réseket, ezáltal csökkentve a hőkezelőséget.

Csökkentse a munkaterhelést

A munkaterhelés csökkentésével csökkenthetjük az IR2104 által generált hőt is.Például, ha a rendszer nem igényel nagy teljesítményt, akkor fontolóra vehetjük az IR2104 bemeneti feszültségének csökkentését.A bemeneti feszültség csökkentése közvetlenül csökkentheti a chip belső energiafogyasztását, ami viszont csökkenti annak hőtermelését.Természetesen, miközben csökkenti a feszültséget, meg kell győződnünk arról, hogy az IR2104 továbbra is megfelelően működik, és megfelel -e a rendszer teljesítménykövetelményeinek.

Hűtőmosó/hűtőborda: A hűtőborda vagy a hűtőborda a hő eloszlásának általános módja.Az IR2104 körüli vagy fölötti hűtőbordával történő felszerelésével a hőeloszlás területe hatékonyan megnövelhető, ezáltal csökkentve ezzel a chip üzemi hőmérsékletét.A hűtőborda tervezésekor teljes mértékben figyelembe kell vennünk a chip működési áramát, a környezeti hőmérsékletet és más tényezőket annak biztosítása érdekében, hogy a hőeloszlás hatása optimális legyen.

Optimalizálja a PCB elrendezését: A NYÁK kialakításában az IR2104 -vel való termikus interferencia elkerülése érdekében, amelyet más alkatrészek okoznak, amelyek több hőt generálnak, ezeket az összetevőket el kell távolítanunk a chiptől.Az olyan alkatrészek, mint például a Power MOSFET vagy az IGBT, szintén sok hőt generálnak, amikor dolgoznak, és ha túl közel állnak az IR2104 -hez, akkor hőjük átvihető a chipbe, ami a chip hőmérsékletének növekedését eredményezheti.Ezért a chip elrendezésekor gondoskodnunk kell arról, hogy ezeket az alkatrészeket, amelyek több hőt generálnak, az IR2104 -től bizonyos távolságra tartanak, hogy minimalizálják a hő hatását a chipre.

Halott zónaprobléma

Magas és alacsony oldalú sofőrként az IR2104 kifejezetten a H-Bridge Circuits vezetésére szolgál.Ez hatékonyan oldhatja meg a holt zóna problémáját a H-Bridge áramkörökben.Íme néhány módszer az IR2104 megoldja a Holt zóna problémáját a H-Bridge Drive áramkörökben:

Halott idő kompenzáció: Az IR2104 illesztőprogram holtidő -kompenzációs csapot biztosít.A PIN -kód feszültségének beállításával beállítható a halott idő kompenzációs összege.A holtidő-kompenzáció növelésével vagy csökkentésével a csúcskategóriás MO-k és az alacsony kategóriájú MO-k közötti időbeli különbség kiigazítható a holt zóna problémájának megoldására.

Bipoláris meghajtó: Az IR2104 illesztőprogram ugyanakkor vezérelheti a csúcskategóriás MO-k és az alacsony kategóriájú MO-k be- és kikapcsolását.Ez biztosítja, hogy a holt zóna problémáinak elkerülése érdekében pontosan ellenőrizzék a csúcskategóriás MOS és az alacsony kategóriájú MO-k közötti időbeli különbséget.

Késleltetési idő beállítás: Az IR2104 illesztőprogramnak van egy dedikált PIN -kódja a késleltetési idő beállításához.A kapacitás és az ellenállás beállításával beállíthatjuk a csúcskategóriás MOS és az alacsony kategóriájú MO-k közötti késleltetési időt.A késleltetési idő növelése biztosíthatja, hogy a csúcskategóriás MOS és az alacsony kategóriájú MO-k ne kapcsolódjanak be egyszerre, vagy nem kapcsolódnak be, ezáltal elkerülve a holt zóna problémáinak előfordulását.

Gyakran feltett kérdések [GYIK]

Q1.Miért van szükségünk MOSFET illesztőprogramokra?

A kapuvezetők előnyösek a MOSFET működéshez, mivel a MOSFET kapuhoz biztosított nagyáramú meghajtó csökkenti a kapu be- és kikapcsolási szakaszai közötti kapcsolási időt, ami megnövekedett MOSFET teljesítményhez és a termikus hatékonysághoz vezet.

Q2.Mi az IR2104 maximális feszültsége?

Az úszó csatorna felhasználható egy N-csatornás teljesítményű MOSFET vagy IGBT vezetésére a magas oldalkonfigurációban, amely 10-600 volt.

Q3.Mire használják az IR2104 -et?

Az IR2104 egy nagyfeszültségű, nagy sebességű MOSFET és IGBT illesztőprogram, függő magas és alacsony oldalú hivatkozott kimeneti csatornákkal.A szabadalmaztatott HVIC és a retesz immun CMOS technológiái lehetővé teszik a robusztus monolitikus konstrukciót.A logikai bemenet kompatibilis a standard CMO-kkal vagy az LSTL Out-PUT-kkal.

Q4.Mi a különbség az IR2101 és az IR2104 között?

Az IR2104 nagyfeszültségű, nagysebességű MOSFET és IGBT illesztőprogram, független, magas és alacsony oldalú hivatkozott kimeneti csatornákkal.Összehasonlításképpen: az IR2101 magas és alacsony oldalsó illesztőprogram.Az IRS2104 egy új HVIC termék, amely felváltja az IR2101-et, és az elődjével kompatibilis.
