Hogyan működik a digitális multiméter?

A digitális multiméter egy praktikus eszköz, amellyel feszültséget, áramot, ellenállást és egyéb elektromos értékeket mérhet.Ebből az útmutatóból megtudhatja, mi az a DMM, mit csinálnak a részei, és hogyan működik.Emellett egyszerű lépéseket is láthat a feszültség és áram biztonságos méréséhez.A gyakori hibák elkerülése érdekében megtalálja a leggyakoribb hibákat, valamint egyértelmű összehasonlítást a digitális és analóg mérők között.

Katalógus

A digitális multiméter részei

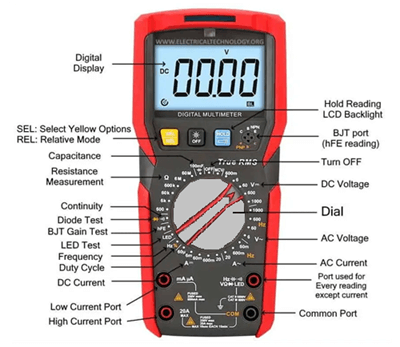

1. ábra Digitális multiméter részei

A DMM több kulcsfontosságú alkatrészből áll, amelyek együtt működnek a pontos mérések érdekében

• Digitális kijelző – Mérési értékeket, mértékegységeket és mutatókat, például DC, AC és akkumulátor töltöttségi szintet jelenít meg

• SEL (Select Yellow Options) – Váltás a sárga színnel nyomtatott másodlagos funkciókra

• REL (relatív mód) – Az aktuális leolvasást referenciaként állítja be a változások összehasonlításához

• Olvasás tartása / LCD háttérvilágítás – Kimerevíti a megjelenített értéket, és bekapcsolja a képernyő háttérvilágítását a jobb láthatóság érdekében

• BJT port (hFE Reading) – A tranzisztor erősítésének ellenőrzésére szolgál a bipoláris átmenet tranzisztorokon

• Turn OFF – A mérő kikapcsolása és az akkumulátor élettartamának megtakarítása

• DC feszültség (V—) – Az akkumulátorok, tápegységek vagy áramkörök egyenfeszültségét méri.

• AC feszültség (V~) – A konnektorokból vagy váltakozó áramú rendszerekből származó váltakozó feszültséget méri

• AC Current (A~) - Az áramkörben folyó váltakozó áramot méri

• Folytonosság – Ellenőrzi, hogy az áramkör teljes-e;hangjelzést ad, ha az útvonal zárva van

• Diódateszt – Ellenőrzi, hogy a dióda megfelelően működik-e, és csak egyirányú áramot enged-e át

• BJT Gain Test – A tranzisztor erősítését (hFE) méri

• LED teszt – Ellenőrzi a LED működését és polaritását

• Frekvencia (Hz) - A jel frekvenciáját hertzben méri

• Üzemi ciklus (%) – Az impulzusjel be- és kikapcsolási arányát mutatja

• Kapacitás (F) – A kondenzátorértékeket méri

• Ellenállásmérés (Ω) – Azt méri, hogy egy alkatrész mennyire ellenáll az elektromos áramlásnak

• Egyenáram (A—) – Az egyenáramot méri kis- vagy nagyáramú áramkörökben

• Tárcsa (Forgató választókapcsoló) - A mérési funkció kiválasztására szolgáló fő vezérlő

• Alacsony áramerősség port (mA/µA) - Bemeneti aljzat kis áramok méréséhez

• Nagyáramú port (10A/20A) - Bemeneti csatlakozó a nagy áramok biztonságos méréséhez

• Közös port (COM) – Csatlakozási pont a fekete szondához;megosztva az összes teszten

• Port minden leolvasáshoz, kivéve az áramerősséget (VΩmA) – Feszültség-, ellenállás-, folytonosság-, dióda- és frekvenciaméréshez használt csatlakozó

Hogyan működik a digitális multiméter?

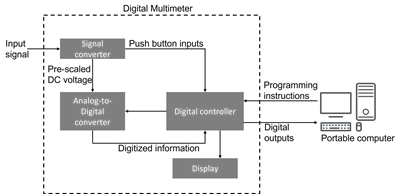

2. ábra A digitális multiméter működési elve

A digitális multiméter úgy működik, hogy az elektromos jelet leolvasható digitális értékké alakítja, és az ábra ezt a folyamatot mutatja lépésről lépésre.A mérés először a jelátalakítón halad át, amely kondicionálja és előkészíti a bemenetet, hogy biztonságosan és pontosan lehessen feldolgozni.

Ezután a kondicionált jel belép az analóg-digitális átalakítóba (ADC), ahol az analóg értékből digitális adattá alakul.Ezt a digitális információt ezután a digitális vezérlő kezeli, amely számításokat végez, mérési tartományokat határoz meg, és biztosítja a leolvasás stabilitását és pontosságát.

A feldolgozás után a végső érték a kijelzőre kerül, ahol áttekinthető numerikus formában megtekinthető a mérés.Egyes fejlett digitális multiméterek a feldolgozott adatokat számítógépre is küldhetik naplózás és elemzés céljából.Ez a teljes áramlás (a jelátalakítótól az ADC-ig, a digitális vezérlőig és végül a kijelzőig) pontosan az, amit az ábra ábrázol.

Hogyan mérjünk feszültséget digitális multiméterrel?

A feszültség mérése egyszerű, de megfelelő beállításokat és biztonságos szonda elhelyezést igényel:

1. Válassza ki az üzemmódot: Válassza a DC feszültséget (V⎓) akkumulátorokhoz és egyenáramú rendszerekhez, vagy AC feszültséget (V∿) az aljzatokhoz és a váltakozó áramú eszközökhöz.Használjon a várt feszültségnél nagyobb tartományt, ha a mérő nem automatikusan tartomány-határozó.

2. Csatlakoztassa a vezetékeket: Dugja be a fekete vezetéket a COM csatlakozóba, a pirosat pedig a V/Ω aljzatba.Soha ne mérjen feszültséget az áramcsatlakozóban lévő vezetékkel.

3. Helyezze el a szondákat: érintse meg a fekete szondát a testhez vagy a referenciaponthoz, a piros szondát pedig ahhoz a ponthoz, ahol a feszültséget méri.

4. Olvassa le a kijelzőt: Figyelje meg a feszültség értékét, a polaritást és a mértékegységeket.Ha az „OL” jelenik meg, váltson magasabb tartományra.

5. Biztonságosan húzza ki a csatlakozást: Először távolítsa el a piros szondát, majd a fekete szondát.

Hogyan lehet áramot mérni digitális multiméterrel?

Az árammérés nagyobb kockázatot jelent, mivel a mérőt sorba kell helyezni az áramkörrel:

1. Ismerje meg a mérőkorlátokat: Használja a megfelelő áramcsatlakozót (mA/µA vagy 10A).Kerülje el ezen besorolások túllépését.Előfordulhat, hogy egyes nagyáramú aljzatok nincsenek biztosítva.

2. Kapcsolja ki az áramellátást: Mindig feszültségmentesítse az áramkört, mielőtt változtatásokat hajt végre.Fontolja meg bilincsmérő használatát a biztonságosabb, érintésmentes árammérés érdekében.

3. A mérő sorba helyezése: Szakítsa meg az áramkört a mérési ponton.Csatlakoztassa a mérőt úgy, hogy áram folyjon rajta, piros vezetéket a megfelelő áramcsatlakozóhoz, feketét a COM-hoz.

4. Válassza ki a tartományt: Válassza az AC vagy DC áram módot.Kezdje a legmagasabb tartománnyal a túlterhelés elkerülése érdekében.

5. Tápellátás visszaállítása és mérés: Kapcsolja újra az áramkört, és olvassa le az áramértéket.Azonnal hagyja abba, ha szokatlan értékeket vagy túlzott melegedést lát.

6. Állítsa vissza az áramkört a normál állapotba: Kapcsolja ki, távolítsa el a mérőt, és csatlakoztassa újra a vezetékeket.

Gyakori hibák digitális multiméter használatakor

• Rossz aljzat használata: A feszültség mérése a szondával az áramcsatlakozóban az egyik leggyorsabb módja a DMM károsodásának.

• Áramszerű feszültség kezelése: A szondák áramforrásra helyezése áram módban rövidzárlatot idéz elő

• A CAT biztonsági besorolások figyelmen kívül hagyása: Az alacsony besorolású mérő használata nagy energiájú rendszerekben növeli az ívhibák és meghibásodások kockázatát

• A relatív mód kihagyása: A mérő nullázásának elfelejtése félrevezető eredményeket eredményezhet a precíziós mérések során

• Ellenállás mérése feszültség alatt álló áramkörön: Az ellenállást csak feszültségmentesített áramkörökön szabad mérni

• Rossz szondaérintkező: A laza vagy szennyezett csatlakozások instabil vagy helytelen leolvasáshoz vezetnek

• Feltételezve, hogy minden mérő egyenlő: Nem minden DMM kínál valódi RMS-t vagy nagy pontosságot alacsony áramszinten

• Ha nem néz ki a kiégett biztosíték

Digitális multiméter vs analóg multiméter

Funkció	Digitális Multiméter (DMM)	Analóg Multiméter (AMM)
Kijelző Írja be	Digitális numerikus kijelző	Mozgás tű a skálán
Olvasás Pontosság	Nagyon pontos	Kevesebbet pontos
Könnyű az olvasásról	Nagyon kezdőknek könnyű	Érzékeny parallaxis hibához
Bemenet Impedancia	Magas; minimális áramköri hatás	Alsó; befolyásolhatja a leolvasást
Mérés Sebesség	Gyorsan, stabil leolvasások	Lassabban de simán mutatja a trendeket
Mérés Tartomány	Automatikus tartomány a legtöbb modellben	Általában kézi tartomány
Extra Jellemzők	folytonosság, kapacitás, frekvencia, dióda teszt stb.	Korlátozott jellemzői
Tartósság	Érzékeny a cseppekhez	Többet masszív
Akkumulátor Használja	Megköveteli akkumulátor	Gyakran elem nélkül működik (kivéve ellenállás)
AC Pontosság	Igaz Az RMS modellek kiválóak	Kevesebbet pontos az összetett hullámformákra
Adatok Tartsa	Elérhető	Nem elérhető
Biztonság Értékelés	CAT minősítésű a modern biztonság érdekében	Régebbi az egységeknél előfordulhat, hogy hiányoznak a minősítések
Ingadozás Kijelző	Digitális lépés frissítések	Sima tűmozgás

Következtetés

A digitális multiméter pontos leolvasást ad, és számos elektromos tesztnél hasznos.Alkatrészeinek és működésének ismerete megkönnyíti és biztonságosabbá teszi a használatát.A gyakori hibák elkerülése segít megelőzni a károkat és a helytelen eredményeket.A digitális és analóg multiméterek közötti különbségek megértése segít a munkához megfelelő szerszám kiválasztásában is.
