Kerámia kondenzátorok: típusok, felépítés, kódok, teljesítmény és alkalmazások

A kerámia kondenzátorok olyan alkatrészek, amelyeket elektromos energia tárolására és szabályozására használ egy áramkörben.Ebből a cikkből megtudhatja, mik ezek, hogyan épülnek fel, és milyen különböző típusokkal fog gyakran dolgozni.Azt is látni fogja, hogyan kell kiolvasni a kondenzátorkódokat, mi befolyásolja a teljesítményüket, és hogyan viszonyulnak más kondenzátortípusokhoz.Ezen alapok megértésével kiválaszthatja a megfelelő kerámia kondenzátort projektjeihez és alkalmazásaihoz.

Katalógus

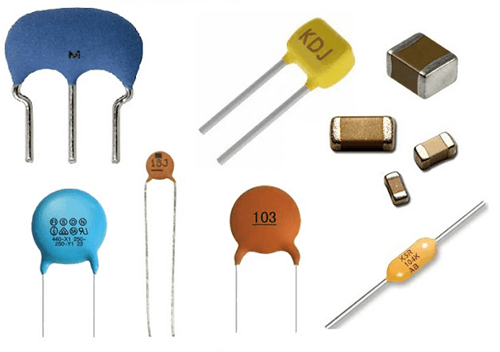

1. ábra Kerámia kondenzátorok

Mik azok a kerámia kondenzátorok?

A kerámia kondenzátor egy fix értékű kondenzátor, amely kerámia dielektrikum segítségével tárolja és bocsátja ki az elektromos energiát.Stabilizálja a feszültséget, szűri a jeleket, blokkolja a DC-t, és simítja a teljesítményt az elektronikus áramkörök széles körében.Széles körben használják őket, mert nagy megbízhatóságot, alacsony költséget, kompakt SMD-csomagokat, alacsony egyenértékű sorozatellenállást (ESR) és kiváló nagyfrekvenciás teljesítményt kínálnak.A kerámia kondenzátorok a fogyasztói elektronikában, az autóipari rendszerekben, az energiagazdálkodási modulokban és a kommunikációs eszközökben jelennek meg.

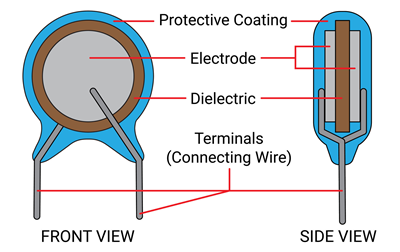

2. ábra Kerámia kondenzátor felépítése

A kerámia kondenzátorok típusai

A kerámia kondenzátoroknak négy fő típusa van, amelyek mindegyike meghatározott célra készült.Az alábbi szakaszok elmagyarázzák, mit csinálnak az egyes típusok, és hol használják őket.

Többrétegű kerámia kondenzátor (MLCC)

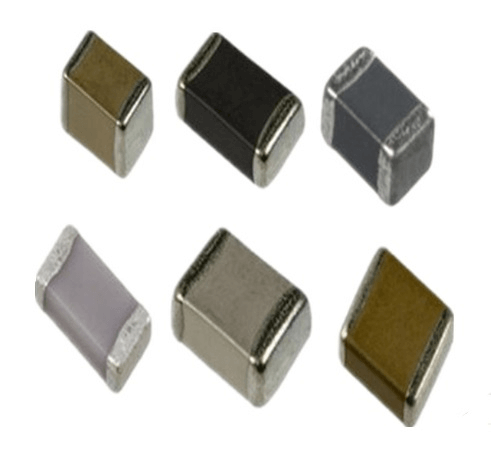

3. ábra MLCC-k

A többrétegű kerámiakondenzátorok (MLCC) kompakt, felületre szerelhető alkatrészek, amelyek egymásra helyezett kerámia dielektromos rétegekből és fémelektródákból készülnek.Ez a kialakítás lehetővé teszi az MLCC-k számára, hogy kis kiszerelésben nagy kapacitást érjenek el, így széles körben használják okostelefonokban, számítógépekben és autóelektronikában.Más kerámia kondenzátortípusokhoz képest az MLCC-k kiváló frekvenciateljesítményt, alacsony ESR-t és nagy megbízhatóságot kínálnak a nagy sűrűségű áramkörök számára.Sokoldalúságuk, alacsony költségük és a kapacitásértékek széles skálája a modern elektronikai eszközökben leggyakrabban használt kerámia kondenzátorsá teszik őket.

Kerámia lemezkondenzátor

4. ábra Kerámia lemezkondenzátorok

A kerámia tárcsás kondenzátorok hagyományos, radiális vezetésű, lapos, kör alakú kerámiatestű alkatrészek, amelyeket gyakran használnak alacsony költségű szűrési és bypass alkalmazásokban.Egyszerű tárcsaszerkezetük miatt könnyen azonosíthatók és alkalmasak átmenő lyukú áramkörök kialakítására.Ellentétben az MLCC-kkel, amelyeket kompakt SMD elrendezésekre optimalizáltak, a kerámia lemezes kondenzátorok nagyobb feszültséget kezelnek, és stabil teljesítményt biztosítanak az általános célú áramkörökben.Tartósságuk és megfizethetőségük miatt továbbra is népszerű választás a tápegységekben, a fogyasztói elektronikában és az alapvető időzítési alkalmazásokban.

Átvezető kerámia kondenzátor (FCC)

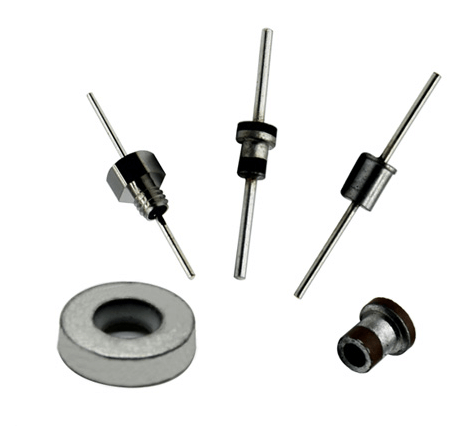

5. ábra Kerámia kondenzátorok átvezetése

Az átvezető kerámiakondenzátorok (FCC-k) speciális alkatrészek, amelyeket arra terveztek, hogy kiszűrjék a nagyfrekvenciás zajokat, amikor a jelek áthaladnak egy földelt korláton.Egyedülálló átvezetési szerkezetük kiváló EMI/RFI-elnyomást biztosít a hagyományos kerámia kondenzátorokhoz képest.Az FCC-ket általában kommunikációs berendezésekben, RF áramkörökben, árnyékoló panelekben és érzékeny elektronikus rendszerekben használják, amelyek erős zajszűrést igényelnek.Az MLCC-kkel és a kerámia lemezes kondenzátorokkal ellentétben az FCC-ket kifejezetten zajszigetelésre tervezték, nem pedig általános áramköri kapacitásra.

Kerámia teljesítménykondenzátor (CPC)

6. ábra Kerámia teljesítménykondenzátor

A kerámia teljesítménykondenzátorok (CPC), más néven ajtókilincs-kondenzátorok, nagyfeszültségű kerámia kondenzátorok, amelyeket rádiófrekvenciás tápellátáshoz, impulzusáramkörökhöz és ipari alkalmazásokhoz építettek.Vastag kerámia dielektrikum és robusztus fémházuk lehetővé teszi, hogy ellenálljanak a rendkívül magas feszültségnek és nagy áramerősségnek.Az MLCC-kkel és a kerámialemez-típusokkal összehasonlítva a CPC-k sokkal nagyobb teljesítményt nyújtanak, de sokkal nagyobb fizikai méretben kaphatók.Ezeket a kondenzátorokat általában rádióadókban, kondenzátorbankokban, nagyfeszültségű tápegységekben és egyéb olyan alkalmazásokban használják, amelyek maximális energiastabilitást és tartósságot igényelnek.

Kerámia kondenzátor kódok és értékkonverzió

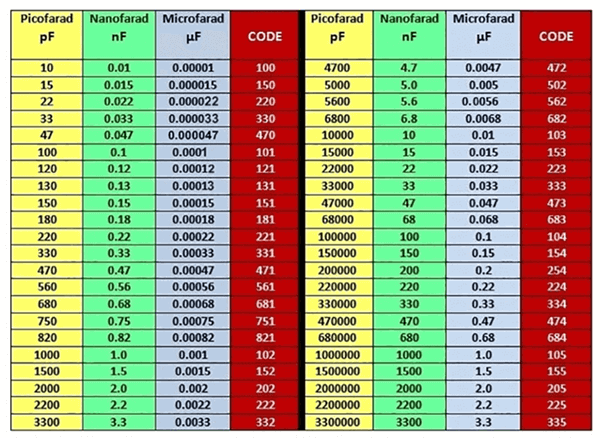

7. ábra Kerámia kondenzátor érték és kód átváltási táblázat

A fenti ábra a kerámia kondenzátorok értékeinek konverziós diagramját mutatja, amely felsorolja a kapacitást pikofaradokban (pF), nanofaradokban (nF) és mikrofaradokban (µF), valamint a megfelelő 3 számjegyű kondenzátorkódokat.

A kerámia kondenzátor teljesítménytényezői

Számos működési körülmény befolyásolhatja a kerámia kondenzátorok tényleges kapacitását, stabilitását és hosszú távú megbízhatóságát.Ezeknek a tényezőknek a megértése elősegíti a megfelelő alkatrészválasztást és a jobb áramköri teljesítményt.

Hőmérséklet

A hőmérséklet-változások erős hatással vannak a II. osztályú dielektrikumokra, mint például az X5R és X7R, és észrevehető kapacitásváltozást okoznak működési tartományukban.Ezzel szemben az I. osztályú dielektrikumok, mint például az NP0/C0G, rendkívül stabilak maradnak, és megőrzik kapacitásukat még nagy hőmérséklet-eltolódások esetén is.

DC Bias Effect

Ha egy kerámia kondenzátor a névleges feszültsége közelében működik, a kapacitása csökkenhet.Ez a hatás a leggyakrabban a magas K dielektrikumoknál, mint például az X5R és az X7R, ahol nagyobb egyenfeszültség alkalmazása csökkentheti a használható kapacitást.

Frekvencia

Magasabb frekvenciákon a dielektromos veszteségek nőnek, ami az effektív kapacitás csökkenését okozza.Emiatt a frekvencia viselkedése fontos szempont az RF áramkörök, a nagy sebességű digitális rendszerek és a kapcsolóüzemű tápegységek esetében.

Öregedés

A II. osztályú kerámia kondenzátorok idővel természetes módon veszítenek kapacitásukból, előre látható, logaritmikus mintázattal, jellemzően 1–7%-kal óránként.Az I. osztályú kondenzátorok nem mutatják ezt az öregedési hatást.

Mechanikus stressz

A többrétegű kerámiakondenzátorok (MLCC-k) hajlékony repedésre hajlamosak, amelyet a PCB hajlítása, rezgése vagy helytelen szerelése okoz.Ezek a repedések teljesítménycsökkenéshez vagy teljes meghibásodáshoz vezethetnek.

Páratartalom és környezeti feltételek

A magas páratartalom vagy a zord környezetnek való kitettség csökkentheti a szigetelési ellenállást és növelheti a szivárgási áramot, csökkentve az általános megbízhatóságot.A megfelelő bevonat vagy kapszulázás segít csökkenteni ezeket a kockázatokat.

Kerámia vs. elektrolitikus vs. tantál

A kerámia, elektrolit és tantál kondenzátorok eltérően viselkednek az áramkörökben.Az alábbi táblázat összehasonlítja ezek főbb különbségeit.

Aspect	Kerámia Kondenzátor	Elektrolitikus Kondenzátor	Tantál kondenzátor
Dielektromos Anyag	Kerámia rétegek	Alumínium oxid + elektrolit	Tantál pentoxid + elektrolit
Polaritás	Nem poláris	Polarizált	Polarizált
Kapacitás Tartomány	Nagyon kicsitől közepesig (1 pF–100 µF)	Magas (1 µF–10 000 µF)	Közepes (0,1 µF–1000 µF)
Feszültség Értékelés	Széles tartomány (6,3 V–3 kV)	Közepes (6,3 V–450 V)	Lejjebb közepesre (2,5 V–50 V)
ESR (Ekvivalens sorozatellenállás)	Nagyon alacsony ESR	Magas ESR	Alacsony közepes ESR-ig
ESL (Ekvivalens soros induktivitás)	Nagyon alacsony ESL	Közepes ESL	Alacsony ESL
Frekvencia Teljesítmény	Kiváló magas frekvenciához	Szegény magas frekvenciához	Jó középfrekvenciához
Stabilitás	osztály I: nagyon stabil;II. osztály: közepes	Nem hőmérséklet felett stabil	Stabil elektrolithoz képest
DC Elfogultság hatás	Észrevehető X5R/X7R-en	Minimális	Minimális
Öregedés Viselkedés	osztály A II idővel elveszti a kapacitását	Lebomlik használat közben fokozatosan	Nagyon stabil öregedés
Szivárgás Aktuális	Nagyon alacsony	Magas	Alacsony
Ripple Jelenlegi kezelés	Jó	Nagyon jó nagy hullámzáshoz	Mérsékelt
Fizikai Méret	Nagyon kis MLCC-csomagok	Nagyobb méretet	Kicsi és kompakt
Kudarc mód	Repedések flex stressz miatt	Kiszáradás, növeli az ESR-t	Lehet sikertelen, ha túlterhelt

A kerámia kondenzátorok előnyei és hátrányai

Előnyök

• Nagyon alacsony ESR és ESL

• Kiváló nagyfrekvenciás jellemzők

• Széles feszültségtartomány (6,3V–3kV)

• Kompakt MLCC méretek SMD használatra

• Megfizethető és széles körben elérhető

• Hosszú élettartam és nagy megbízhatóság

Hátrányok

• DC előfeszítés esetén a kapacitás lecsökken

• Öregedés II. osztályú dielektrikumban

• Mechanikus repedés feszültség vagy hajlítás miatt

• Korlátozott kapacitás az elektrolitokhoz képest

Alkalmazások kerámia kondenzátorokhoz

A kerámia kondenzátorokat sokoldalúságuk és teljesítményük miatt szinte minden modern elektronikában használják.

Leválasztás és bypass

A kerámia kondenzátorokat általában az IC-k közelében helyezik el, hogy csökkentsék az elektromos zajt.Segítik az állandó feszültség fenntartását azáltal, hogy kiszűrik a hirtelen ingadozásokat a távvezetékeken.Ez biztosítja a digitális és analóg alkatrészek stabil működését.

Tápegység szűrése

Ezek a kondenzátorok nagyfrekvenciás szűrést biztosítanak a kapcsolóüzemű tápegységekben és a szabályozókban.Eltávolítják a nem kívánt hullámzást és elektromos zajt a kimeneti feszültségből.Ez tisztább és stabilabb áramellátást eredményez az érzékeny áramkörökben.

RF és kommunikációs áramkörök

A kerámia kondenzátorokat rádiófrekvenciás áramkörökben használják hangolásra és precíz szűrésre.Támogatják az impedancia illesztést, hogy biztosítsák a maximális jelátvitelt az alkatrészek között.Alacsony veszteségük alkalmassá teszi őket nagyfrekvenciás kommunikációs rendszerekre.

Időzítés és oszcillátor áramkörök

Az I. osztályú kerámia kondenzátorok kiváló stabilitást biztosítanak az időzítéssel kapcsolatos funkciókhoz.Folyamatos kapacitást tartanak fenn a hőmérséklet és az idő függvényében.Ez ideálissá teszi őket oszcillátorokhoz, órákhoz és frekvenciavezérlő áramkörökhöz.

Autóelektronika

Az MLCC-ket széles körben használják az autóipari rendszerekben, mivel elviselik a magas hőmérsékletet és a zord környezetet.Ellenállnak a járművekben előforduló vibrációnak, ütésnek és mechanikai igénybevételnek.Ezek a tulajdonságok megbízhatóvá teszik az ECU-k, érzékelők és vezérlőmodulok számára.

Ipari berendezések

A kerámia kondenzátorokat motorhajtásokban, automatizálási rendszerekben és ipari vezérlésekben használják.Támogatják a stabil teljesítményt elektromos zaj- és hőmérséklet-ingadozásokkal járó környezetben.Tartósságuk alkalmassá teszi őket hosszú távú ipari működésre.

Következtetés

A kerámia kondenzátorok segítenek stabilizálni a feszültséget, szűrik a jeleket, és jól működnek magas frekvencián sok elektronikus rendszerben.Kialakításuk és anyaguk lehetővé teszi, hogy a kis kütyüktől kezdve az autóipari és ipari berendezésekig mindenben felhasználhatók legyenek.Olyan tényezők, mint a hőmérséklet, az egyenáram-eltolódás, a frekvencia, az öregedés és a környezet befolyásolják a teljesítményüket.Kis méretüknek, alacsony költségüknek és nagy megbízhatóságuknak köszönhetően a kerámia kondenzátorok továbbra is az egyik legszélesebb körben használt elektronikai alkatrész.
