A funkciógenerátorok magyarázták

Az elektronikában a dolgok helyes megszerzése nagyon fontos, és a funkciógenerátorok segítenek abban, hogy ezt megtegye.Ezek a rugalmas eszközök kötelezőek a különböző hullámformák létrehozásához, amelyek elektromos jelek mintái, amelyeket az elektronikus áramkörök tesztelésére, elemzésére és finomítására használhat.Akár egy egyszerű audiok projekten dolgozik, akár fejlett kommunikációs rendszereket fejleszt, a funkciógenerátorok működésének tudása nagyon hasznos annak biztosítása érdekében, hogy a tervek a várt módon működjenek.Ez a cikk átvezeti azokat a különféle hullámformákat, amelyeket a funkciógenerátorok előállíthatnak, a rendelkezésre álló különféle funkciókenerátorokat és azok felhasználását a különböző iparágakban.Végül jobban megértheti, hogyan lehet kiválasztani a megfelelő eszközt az Ön egyedi igényeihez.

Katalógus

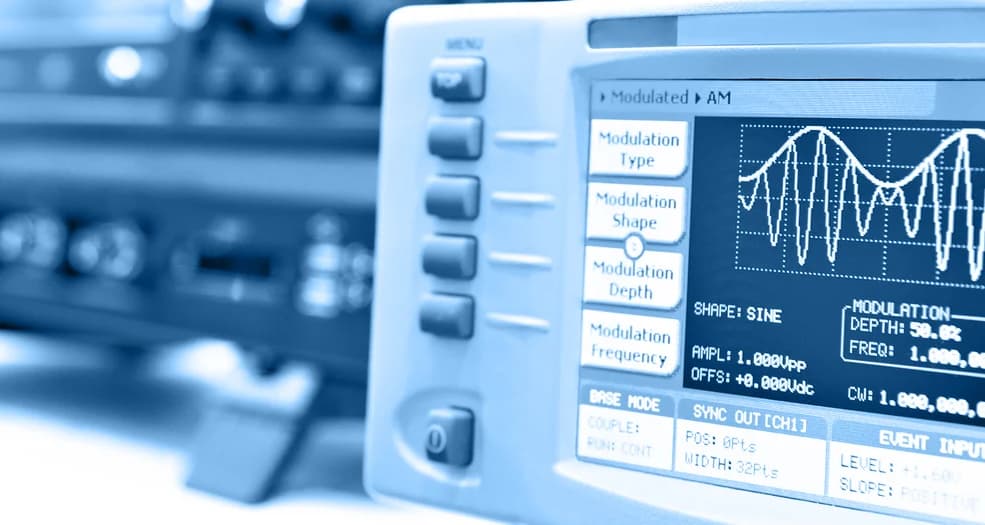

1. ábra: Funkciógenerátor képességei

Funkciógenerátor képességei

A funkciógenerátorok olyan eszközök, amelyeket az elektronikában használnak különféle hullámformák létrehozására, amelyek elősegítik a különböző áramkörök tesztelését és elemzését.Az általuk előállított különféle hullámformák ismerete segíthet ezeknek az eszközöknek a hatékonyabb használatában.

Szinuszhullám

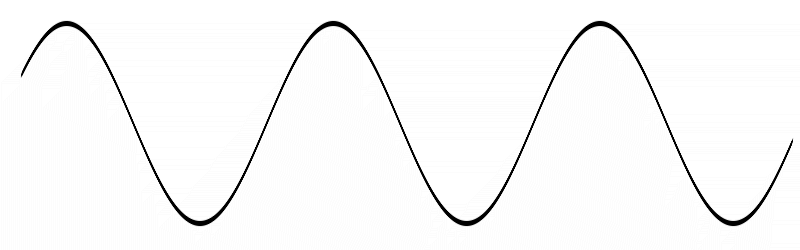

2. ábra: Szinuszhullám

A szinuszhullám az egyik legegyszerűbb hullámforma, amely a magas és az alacsony pontok közötti sima, folyamatos áramlásáról ismert.Csak egy frekvenciája van, ami azt jelenti, hogy nem ad extra zajt vagy torzulást az áramkörhez.Ez a szinuszhullámot különösen hasznossá teszi, ha analóg áramköröket, például audiorendszereket kíván tesztelni, ahol ellenőriznie kell, hogy a hang tiszta -e és mentes -e a torzítástól.

Négyszöghullám

3. ábra: négyzethullám

A négyzethullámot a magas és az alacsony állapotok közötti gyors ugrások jellemzik.Különösen hasznos a digitális áramkörök tesztelésére.Ezt a hullámformát gyakran órajelként használják a digitális eszközök működésének szinkronban tartásához.A négyzethullámú éles átmenetek ideálissá teszik annak tesztelését, hogy a digitális alkatrészek, mint például a logikai kapuk, hogyan reagálnak a változásokra.

Impulzushullám

4. ábra: Pulzushullám

Az impulzushullám hasonló a négyzethullámhoz, de lehetővé teszi a magas és alacsony állapotok időtartamának nagyobb ellenőrzését.Ez nagyon hasznossá teszi a pontos időzítést igénylő digitális alkalmazásokban.Például az impulzushullámokat használják a motorok sebességének szabályozására vagy a LED-ek fényerejének beállítására az impulzusszélesség-moduláció (PWM) nevű technikával.

Háromszög alakú hullám

5. ábra: Háromszög hullám

A háromszög alakú hullám egyenes vonalban mozog a legmagasabb és a legalacsonyabb pontok között.Ez az egyszerű felfelé és lefelé irányuló mozgás nagyszerűvé teszi az erősítők és más áramkörök tesztelését, amelyeknek egyenletesen kell reagálniuk a jel változásaira.Ha az erősítő válaszában bármilyen torzítás vagy egyenetlenség van, akkor könnyebb lesz észrevenni, ha háromszöghullámot használ.

Fűrészfog hullám

6. ábra: Sawtooth hullám

A Sawtooth -hullám megkapja a nevét, mert úgy néz ki, mint egy fűrész fogai, gyors emelkedéssel vagy eséssel, majd fokozatos visszatérés a kiindulási ponthoz.Ezt a hullámformát általában olyan alkalmazásokban használják, mint például a régebbi TV -képernyők szkennelési jeleinek előállítása vagy a zenei szintetizátorok konkrét hangjainak létrehozása.A Sawtooth -hullám egyedi alakja számos frekvenciatartományt eredményez, így hasznos lehet annak tesztelésére, hogy az áramkörök hogyan kezelik a bonyolultabb jeleket.

A funkciókenerátorok típusai

A funkciógenerátorok olyan eszközök, amelyeket az elektronikában használnak különféle elektromos hullámformák létrehozásához, amelyek az elektromos jelek mintái, amelyek idővel megismétlődnek.Ezek az eszközök különböző típusúak, mindegyik meghatározott feladatokhoz tervezett.Az ilyen típusok közötti különbségek megértése segíthet a megfelelő kiválasztásában, amit meg kell tennie.

Analóg funkciógenerátorok

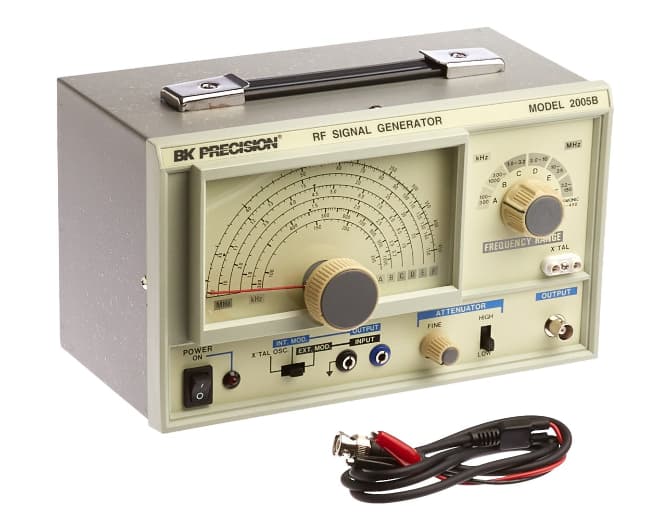

7. ábra: Analóg funkciógenerátor

Az analóg funkciógenerátorok a hagyományos fajta, ismertek, hogy egyszerűek és nem túl drágák.Folyamatos jeleket hoznak létre alapvető elektronikus alkatrészek, például operatív erősítők vagy fázisban zárolt hurkok (PLL) felhasználásával.Ezek a jelek általában tartalmaznak olyan alapvető hullámformákat, mint a szinusz, a négyzet és a háromszöghullámok.Az analóg funkciógenerátorok azonban általában kevesebb tulajdonságot kínálnak, és kevésbé pontosak a digitális modellekhez képest.Ez jó választássá teszi számukra, ha nincs szüksége pontos pontosságra, de még mindig szüksége van egy megbízható eszközre.Például jól működnek a tanulási környezetben vagy az egyszerű áramköri teszteléshez.

Digitális funkciógenerátorok

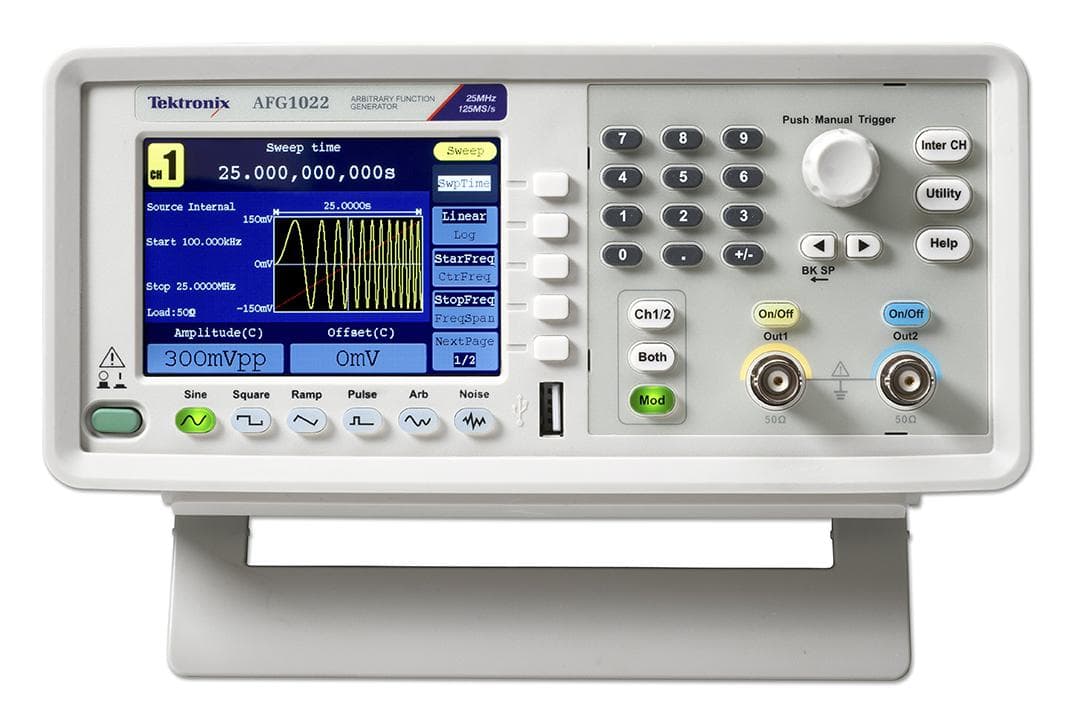

8. ábra: Digitális funkciógenerátor

A digitális funkciógenerátorok egy közvetlen digitális szintézis (DDS) nevű technológiát használnak hullámformák létrehozásához.Ez a technológia lehetővé teszi ezeknek a generátoroknak, hogy a hullámformák széles választékát hozzák létre, pontosabban és stabilitással.A digitális funkciógenerátorok nagyobb irányítást biztosítanak az általuk előállított jelek frekvenciájának, amplitúdójának és fázisának felett.Pontosság és rugalmasságuk miatt a digitális funkciókenerátorok jól alkalmazkodnak a fejlettebb feladatokhoz, például a kutatás, a fejlesztés és a részletes elektronikus teszteléshez.Készíthetnek bonyolultabb hullámformákat és könnyen programozhatók, ezért gyakran használják őket, ha pontos ellenőrzésre van szükség a jel jellemzőinek.

Önkényes hullámforma -generátorok (AWGS)

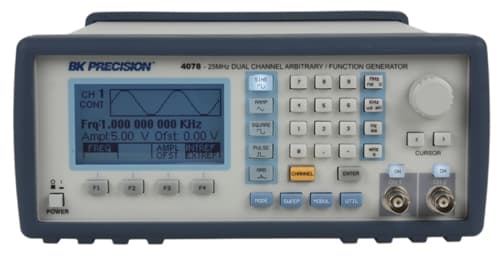

9. ábra: önkényes hullámforma -generátor (AWG)

Az önkényes hullámforma -generátorok (AWG) lehetővé teszik a felhasználók számára, hogy egyedi hullámformákat hozzanak létre, így hasznosak lehetnek a speciális teszteléshez, különösen a telekommunikációban, ahol komplex jelekre van szükség.A fejlett funkciókkal, amelyek pontosan szimulálják a valós jeleket, ezek értékes eszközök.Hasonlóképpen, a funkciógenerátorok sokoldalúak és sok területen használják.Az elektronikai laboratóriumokban utánozzák a valós körülményeket az áramkörök tesztelésére és hibaelhárítására, biztosítva a rendszerek megfelelő működését.A kutatás és a fejlesztés során az új terveket különféle jelek létrehozásával tesztelik, segítve a termékeket a valós forgatókönyvekben.Az orvosi területen a funkciógenerátorok finoman hangolják az orvostechnikai eszközöket, mint például a szívritmus-szabályozók és az ultrahanggépek a megfelelő funkció biztosítása érdekében.Az autóiparban a motor- és járműjeleket szimulálják a vezérlőegységek tesztelésére, segítve a rendszer teljesítményének javítását és a megbízható működést.

Modulációs technikák a funkciógenerátorokban

A modern funkciógenerátorok modulációs technikái lehetővé teszik a hullámformák konkrét felhasználásokhoz történő beállítását, különösen a kommunikációs rendszerekben.Ezek a technikák megváltoztatják a hullámforma különböző aspektusait - például annak méretét, sebességét vagy helyzetét - egy külső jel alapján, amely lehetővé teszi az információk küldését.

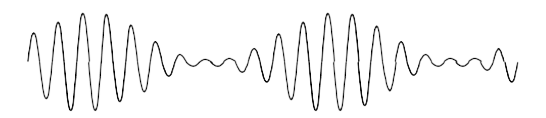

10. ábra: Amplitúdó moduláció (AM) hullámforma

Az amplitúdó modulációja (AM) egy olyan módszer, ahol a hullámforma mérete a moduláló jelnek megfelelően megváltozik.Ezt a megközelítést általában a kommunikációs rendszerekben használják, különösen a rádióműsorolásban, ahol a jel erőssége tükrözi az elküldött információkat.Az amplitúdó beállításával az AM lehetővé teszi a hang vagy az adatok nagy távolságra történő továbbítását.Ugyanakkor valószínűbb, hogy befolyásolja a zaj és az interferencia, ami a vett jelet kevésbé világossá teheti.

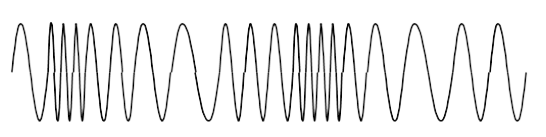

11. ábra: Frekvencia moduláció (FM) hullámforma

A frekvenciamoduláció (FM) megváltoztatja a hullámforma sebességét a moduláló jel szerint.Az AM -vel ellentétben, ahol a méret megváltozik, az FM ugyanazt tartja, de megváltoztatja a sebességet az információk kódolásához.Ezt a módszert széles körben használják a rádióműsorolásban, különösen az FM rádióban.Az FM egyik fő előnye az AM felett, hogy a zaj és az interferencia kevésbé befolyásolja, ami jobbá teszi a kiváló minőségű hangjelek továbbítását.

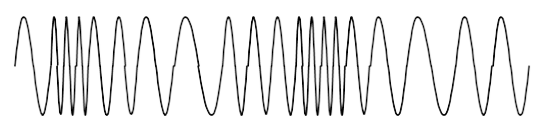

12. ábra: Fázismoduláció (PM) hullámforma

A fázismoduláció (PM) beállítja a hullámforma helyzetét a moduláló jel alapján.Ebben az esetben a fázis arra a pontra utal, amikor a hullámforma megkezdődik, vagy annak szöge egy referenciához viszonyítva.A fázis elmozdulásával a PM az adatokat kódolhatja a hullámformába.Ezt a módszert gyakran használják olyan fejlett kommunikációs rendszerekben, mint a Wi-Fi és a GSM Networks, ahol elősegíti a gyors és megbízható adatátvitelt.A PM -et néha kombinálják más modulációs technikákkal a kommunikációs rendszerek teljesítményének és hatékonyságának javítása érdekében

A funkciógenerátor formátumok típusai

Pad-top eszközök

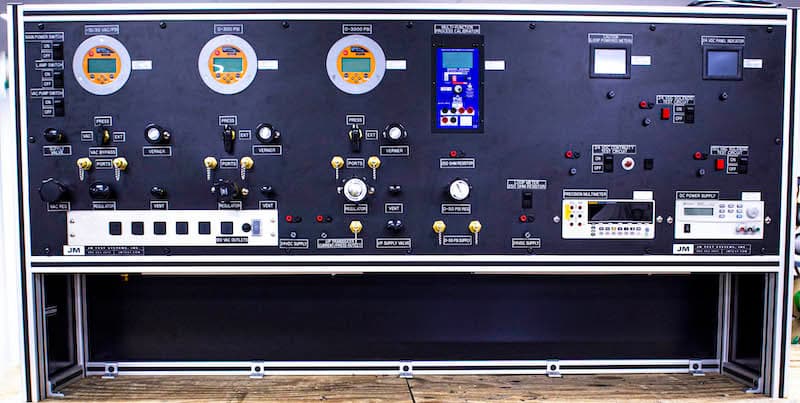

13. ábra: Bench-top eszközök

A Bench-Top funkciógenerátorok önálló egységek, amelyeket a laboratóriumokban és a fejlesztési területeken általában használnak.Számos funkciót kínálnak, például különféle hullámformákat, frekvenciaváltozásokat és amplitúdó beállításait.Ezeket az eszközöket könnyen használható kezelőszervekkel tervezték, beleértve a gombokat, gombokat és a képernyőn megjelenő képernyőket, így egyszerűen működtetik őket.Ezek az eszközök megbízhatóak és pontosak, és alkalmassá teszik mind a tanulási, mind a szakmai tesztelési helyzetekre, ahol a pontosság nagyon fontos.

Rack-alapú hangszerek

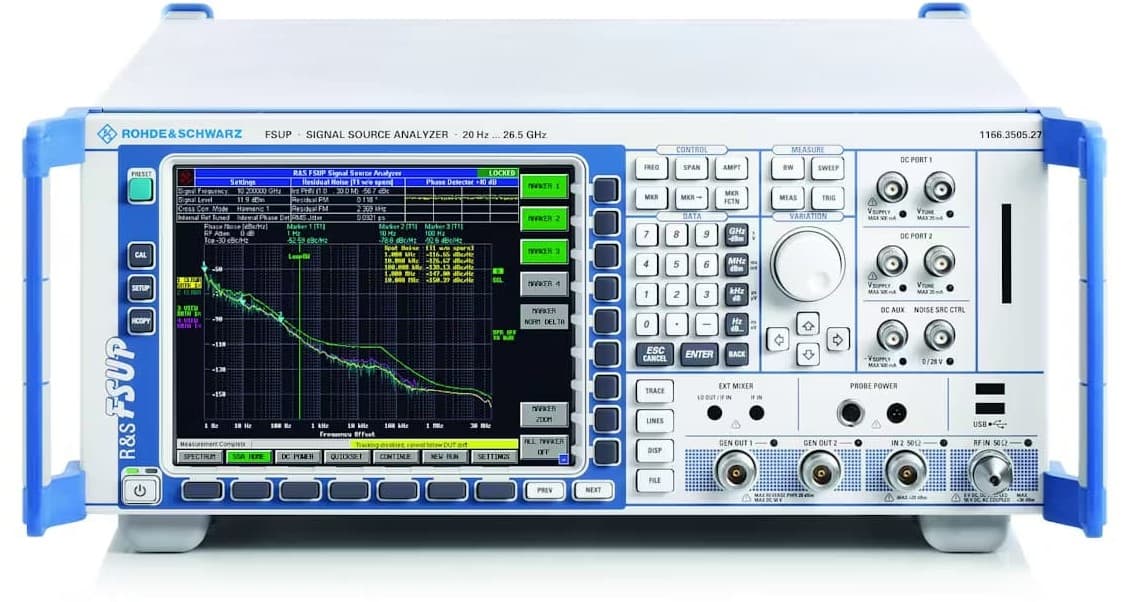

14. ábra: rack-alapú függvénygenerátor

A rack-alapú funkciógenerátorok olyan moduláris eszközök, amelyek a nagyobb automatizált tesztrendszerek részét képezik.Moduláris kialakításuk lehetővé teszi számukra, hogy könnyen egymásra rakódjanak és beállítsák az állványon belül, rugalmasak legyenek az összetett tesztelési igényekhez.Ezeket a generátorokat általában olyan helyeken használják, ahol a megtakarítási hely és a méretarányos képesség, mint például a nagyszabású ipari tesztelés vagy a gyártási minőségi ellenőrzések során.Gyakran távirányító lehetőségeket kínálnak, lehetővé téve számukra, hogy zökkenőmentesen működjenek az automatizált rendszerekben.

USB funkciógenerátorok

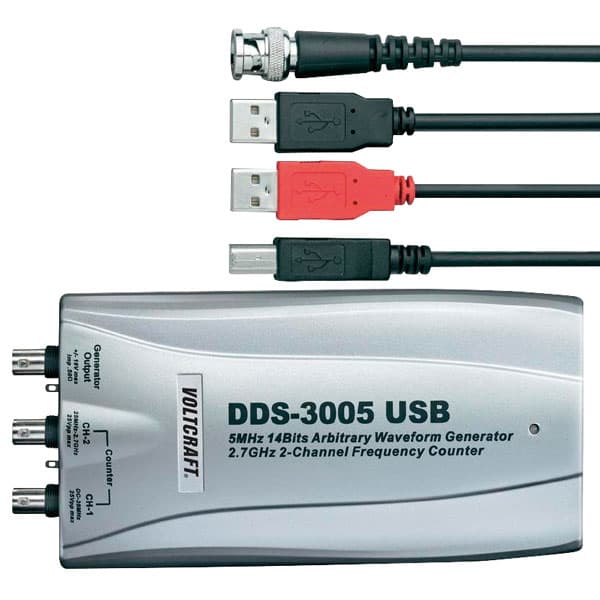

15. ábra: USB függvénygenerátor

Az USB funkciógenerátorok kicsi, hordozható eszközök, amelyek USB -porton keresztül csatlakoznak a számítógéphez.Ezeket a szoftver vezérli, lehetővé téve a felhasználók számára, hogy a hullámformákat közvetlenül a számítógépükről hozzák létre és módosítsák.Ezek a generátorok ideálisak tesztelésre a mezőben vagy más olyan helyzetekben, ahol prioritás a hordozható és könnyen használható.Annak ellenére, hogy kicsik, az USB funkciógenerátorok számos funkciót kínálhatnak, de lehet, hogy nem olyan pontos vagy tartós, mint a nagyobb, dedikált egységek.

Számítógépes függvénygenerátorok

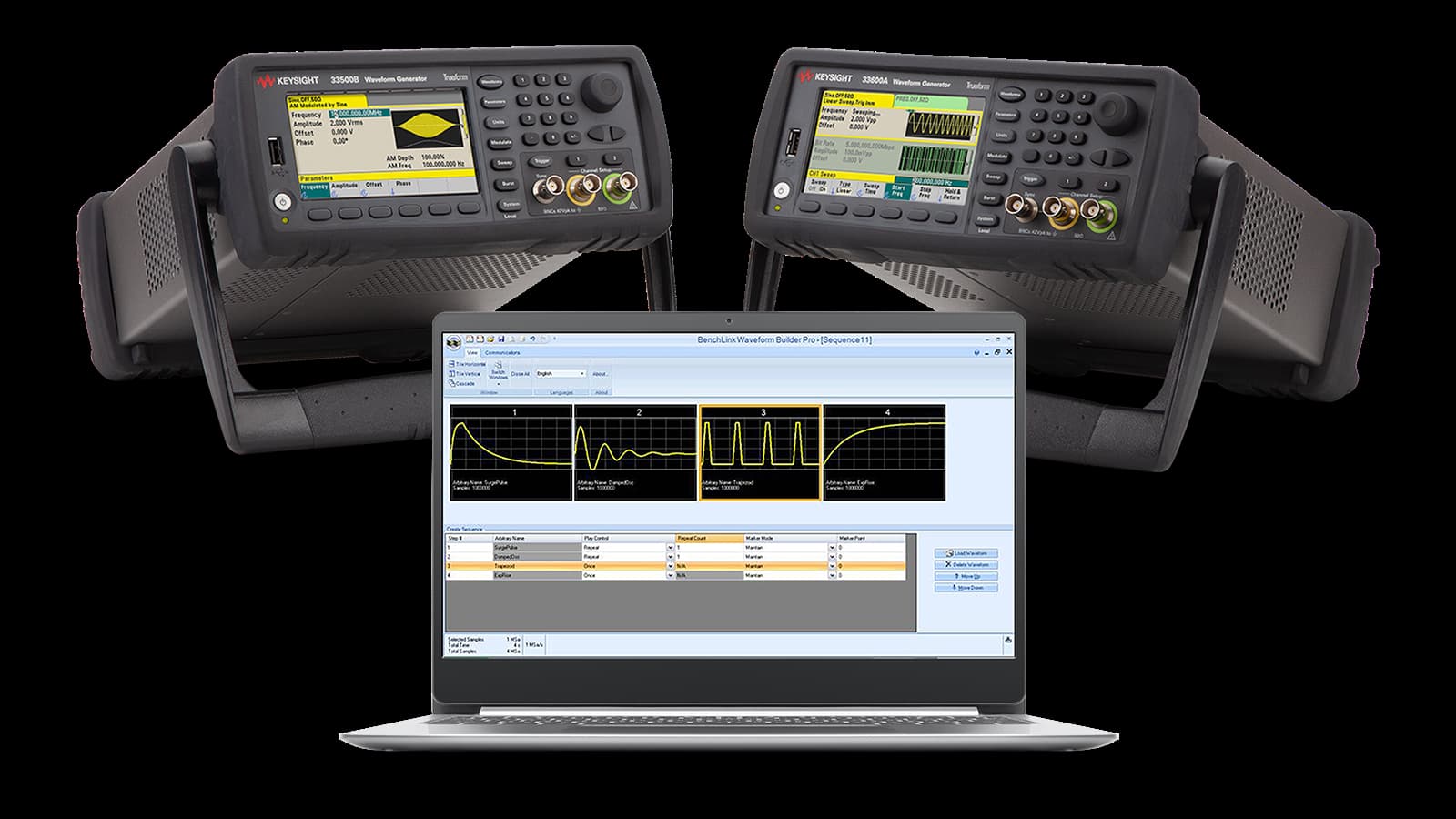

16. ábra: Számítógépes függvénygenerátorok

A számítógépes függvénygenerátorok szoftvert használnak hullámformák létrehozásához, a számítógép audio kimenetével a jel előállításához.Ez a formátum nagyon költségvetés-barát, mert a meglévő számítógépes hardvereket használja.A számítógépes generátorok pontossága és teljesítménye azonban gyakran a számítógép audio hardverétől függ, ami korlátozhatja azok használatát olyan helyzetekben, amelyek nagy pontosságot igényelnek.Ezek a legmegfelelőbbek az egyszerű, alacsony frekvenciájú jelgeneráláshoz, ahol a fő cél az alacsony költségek tartása.

Integrált oszcilloszkóp funkciógenerátorok

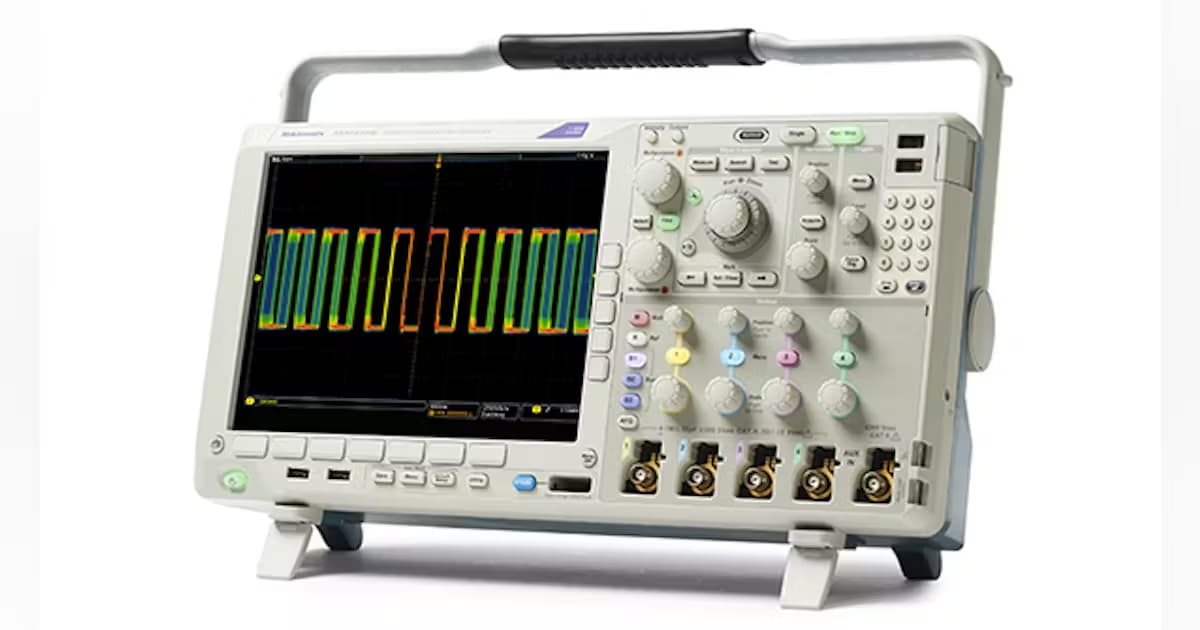

17. ábra: Oszcilloszkóp beépített funkciógenerátorral

Néhány oszcilloszkóp beépített funkciógenerátorral rendelkezik, amely praktikus all-in-egy megoldást kínál mind a jelek létrehozására, mind elemzésére.Ez a kombináció lehetővé teszi a felhasználók számára, hogy jelet generáljanak, és azonnal ellenőrizzék, külön eszközökre.Noha ez a formátum kényelmes és helyet takarít meg, lehet, hogy nem kínál olyan széles hullámformákat, mint az önálló funkciógenerátorok.Ezek az integrált eszközök kiválóan alkalmasak a tanulásra és az általános tesztelésre, ahol a könnyű használat és a kompakt kialakítás értékelhető.

Funkciógenerátor specifikációk

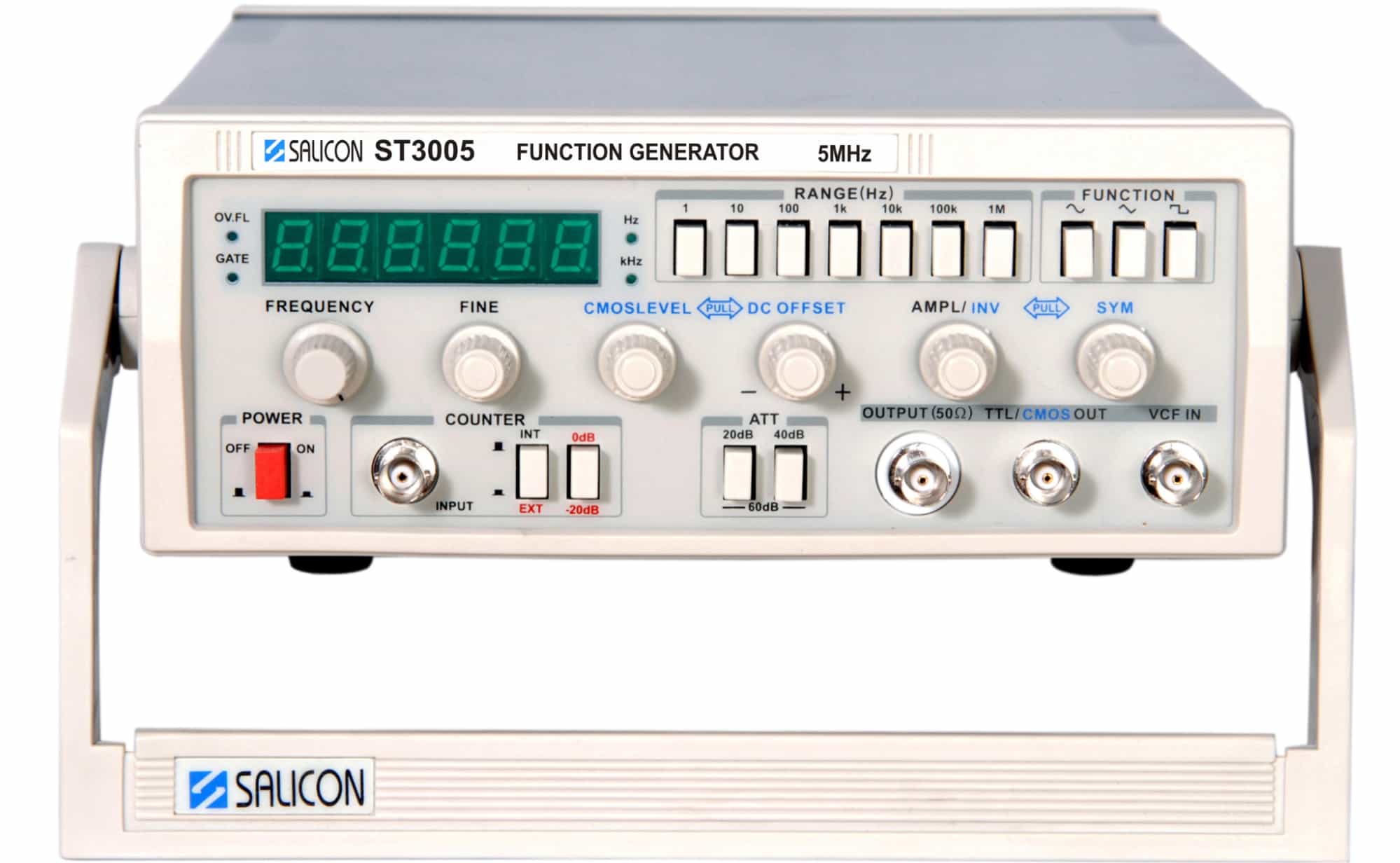

18. ábra: Funkciógenerátor

A funkciógenerátorok olyan eszközök, amelyeket különféle elektronikus jelek létrehozására használnak, amelyek szükségesek az elektronika teszteléséhez és fejlesztéséhez.Olyan vezérlőkkel érkeznek, amelyek lehetővé teszik a jel beállítását, hogy megfeleljenek a projekt konkrét követelményeinek.

A frekvenciavezérlés beállítja, hogy a hullámforma milyen gyakran ismétlődik az idő múlásával.Ez a beállítás segíti a jelet a teszteléshez.Például lehet, hogy magasabb frekvenciákra van szüksége a gyors digitális áramkörökre vagy alacsonyabb frekvenciákra az audio berendezések tesztelésekor.

A hullámforma típusválasztás lehetővé teszi a jel, például a szinusz, a négyzet vagy a háromszöghullámok kiválasztását.Minden forma alkalmas különböző tesztelési célokra.A szinuszhullámok sima, folyamatos alakúak, ami jól működik az audio- vagy rádiófrekvenciás áramkörök teszteléséhez.A négyzethullámok, a tiszta be- és kikapcsolásukkal, jó a digitális elektronikához, ahol bináris jeleket utánozhatnak.A háromszöghullámokat, amelyek egyenletesen emelkednek és esnek, gyakran használják a modulációs és jelfeldolgozási feladatokban.

A DC eltolás vezérlése lehetővé teszi, hogy a hullámformát felfelé vagy lefelé mozgassa a feszültség tengelye mentén.Ez azt jelenti, hogy beállíthatja a jelet, így nem a nulla volt körül van, hanem egy bizonyos összeggel eltolódik.Ez akkor hasznos, ha szimulálnia kell az állandó feszültségszintet tartalmazó valós körülményeket, például analóg áramkörökben, ahol állandó feszültség (DC torzítás) van jelen.

A vámciklusvezérlés megváltoztatja, hogy a hullámforma mennyi ideig marad az "On" állapotban, összehasonlítva az egyes ciklusok "OFF" állapotához.Ez a beállítás különösen akkor hasznos, ha négyzet- vagy impulzushullámokat generál.Például az impulzusszélesség-modulációs (PWM) feladatokban a vámciklus megváltoztatása beállítja, hogy mennyi ideig marad a jel, ami képes vezérelni az eszközhöz juttatott energiát.Ez különösen hasznos az olyan alkalmazásokban, mint a motorvezérlés, ahol a szolgálati ciklus beállítása szabályozhatja a motor sebességét és erejét.

Következtetés

A funkciógenerátorok hasznos eszközök az elektronikában, különféle funkciókat kínálva, amelyek megfelelnek a különféle tesztelési és fejlesztési feladatoknak.Az alapvető szinuszhullámtól a bonyolultabb egyedi hullámformákig ezek az eszközök segítenek a mérnököknek és a technikusoknak a valós körülményeket szimulálni, ügyelve arra, hogy az áramkörök megfelelően működjenek különböző helyzetekben.A különféle funkciókenerátorok - akár analóg, digitális, akár egyedi hullámformák - és azok sajátos funkcióinak megértésével, a megfelelő eszközt választhatja ki a munkájához, ami megbízhatóbb és hatékonyabb mintákat eredményez.Ahogy a technológia tovább halad, a funkciógenerátorok szerepe a kutatásban, a fejlesztésben és a minőség -ellenőrzésben csak növekedni fog, így értékes eszközévé válik bármely elektronikai szakember eszközkészletében.

Gyakran feltett kérdések [GYIK]

1. Melyek a generátor funkciói?

A generátor fő feladata a mechanikai energia elektromos energiává történő megváltoztatása.Ezt úgy teszi, hogy egy tekercset forgat egy mágneses mezőn, ami elektromos áramot hoz létre.A gyártott villamosenergia ezután felhasználható eszközök, gépek tápellátására vagy későbbi használatra tárolására.A generátorokat gyakran használják, ahol nincs hozzáférés a fő tápegységhez vagy az áramkimaradások során.

2. Mit jelent a generátor funkció?

A programozás során a generátor funkció egy speciális funkció, amely lehetővé teszi több érték előállítását és visszaadását egyszerre, nem pedig egyszerre.Ez akkor hasznos, ha értékek vagy elemek sorozatát kell létrehoznia oly módon, hogy a memóriát és a feldolgozási energiát takarítsa meg, különösen, ha nagy mennyiségű adatot kezel.

3. Mi az egyszerű generátor funkciója?

Egy egyszerű generátor funkciója az, hogy elektromos energiát hozzon létre a mechanikus energiából.Úgy működik, hogy egy huzaltekercset mozgat egy mágneses mezőben, amely elektromos áramot generál.Az egyszerű generátorokat gyakran használják a kisméretű energiatermeléshez.

4. Mi az összes generátor funkciója?

Nem számít a típusnak, minden generátor ugyanazt az alapfunkciót szolgálja: a mechanikai energiát elektromos energiává alakítja.Ez az átalakítás lehetővé teszi a generátorok számára, hogy energiát biztosítsanak az elektromos rendszerek, eszközök és rácsok számára.

5. Hogyan lehet használni egy függvénygenerátort lépésről lépésre?

A függvénygenerátor használatához először csatlakoztassa a kimeneti csatlakozókat a tesztelni kívánt áramkör vagy eszköz bemenetéhez.Ezután kapcsolja be a funkciógenerátort.Ezután válassza ki a kívánt hullámformát (például a szinusz, a négyzet vagy a háromszög), és állítsa be a frekvenciát, hogy megfeleljen a szükségesnek.Állítsa be az amplitúdót a jel feszültségszintjének szabályozásához, és ha szükséges, állítsa be a DC eltolódást.Végül indítsa el a generátort, hogy elindítsa a hullámformát az áramkörbe, és figyelje meg az eredményeket oszcilloszkóp vagy más mérőszerszám segítségével.
