Diódaszelepek és vákuumcsövek feltárása: Működési alapelvek, elméleti betekintés és képletek

A dióda szelep megjelenése forradalmasította a modern elektronikát.Ez a cikk feltárja a vákuumcső-diódák mechanikáját és alkalmazásait az eredetüktől a mai felhasználásig.Az olyan úttörők által feltalált, mint az Ambrose Fleming, a dióda szelep hőkibocsátást használ, ahol a fűtött katódból származó elektronok egy anód felé áramolnak, és elektromos áramkört képeznek.Ez részletezi a dióda evolúcióját, a közvetlen és a közvetett fűtés közötti váltástól a javításokig a félhullámról a teljes hullámú rendszerekre.

Ezenkívül a cikk az elméleti fogalmakat, például az elektronkibocsátási sebességeket és az anód-áram-feszültség-összefüggéseket vizsgálja, a katód és az anód közötti lehetséges eloszlás mellett.Ezek a betekintések azt mutatják, hogy a dióda szelep jelentősége a különféle alkalmazásokban, a rádió -kommunikációtól kezdve a tápegységekig, hangsúlyozva annak komoly szerepét a történelmi és kortárs elektronikus keretekben.

Katalógus

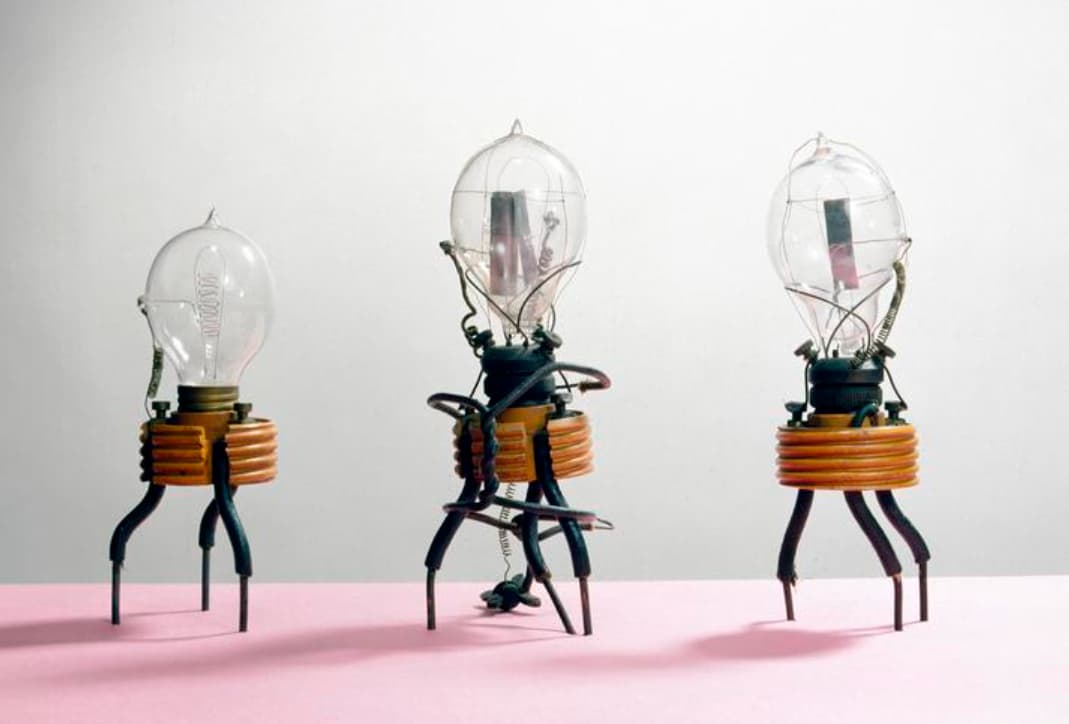

1. ábra: Dióda szelep

A diódaszelepek alapjai

A dióda szelep, más néven vákuumcsövek, egy végső elektronikus alkatrész, amely két fő részből áll: a katód és az anód.Ezeket az alkatrészeket egy vákuum-lezárt üvegtartályban helyezik el.A dióda szelep működése a hőkibocsátásnak nevezett folyamaton alapul.

A katód felmelegedése után az általa kapott hőtörvény miatt elektronokat szabadít fel.Ezek az elektronok, amelyek negatív töltést hordoznak, röviden a katód felületét pozitív töltésűvé teszik, ami az elektronok egy részét visszahúzza felé.Ennek eredményeként a katódot körülvevő elektronfelhő képződik.Ennek a felhőnek a sűrűsége csökken, amikor a katódtól való távolság növekszik.A dióda szelep működésének jelentős része az elektronok viselkedésében rejlik ebben a felhőben.Néhány elektronnak elegendő energiája van ahhoz, hogy elkerülje a felhőből és az anód felé mozogjon.Miután elérték az anódot, hiányzik az energia, hogy visszatérjenek a katódba.Ez az elektronok mozgása a katódról az anódra befejezi az áramkört a két elektróda között csatlakoztatott külső terhelésen keresztül.Ez az elektronok áramlása egyirányú, azaz lehetővé teszi, hogy az áram csak egy irányba haladjon.

Ez az egyirányú áramlás olyan alkalmazásokban rendeződik, mint például a váltakozó áram (AC) átalakítása az áram áramlássá (DC), ezt a rektifikációnak nevezett eljárás.Ebben az összefüggésben a dióda szelep az AC DC -re történő megváltoztatására szolgál.A pozitív feszültség alkalmazása az anódra elősegíti az elektronok áramlását, kiemelve a dióda dinamikus szerepét a helyesbítésben és a jelérzékelésben.A diódaszelep koncepcióját Ambrose Fleming úttörője volt a London University College -ban, ami jelentős mérföldkövet jelentett a modern elektronika fejlődésében.

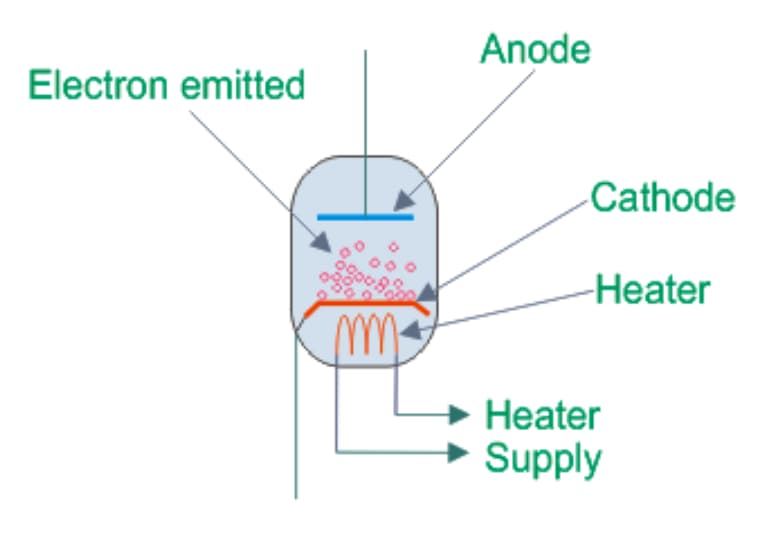

2. ábra: Vákuumcsövek diódák működnek

A vákuumcső diódák működési alapelvei

A vákuumcső diódák elemzése a fűtött anyagok elektronkibocsátásának fogalmával kezdődik.Az anyag felmelegedése esetén elengedi az elektronokat, és ez a kibocsátási sebesség a hőmérséklettől és a „B” néven ismert konkrét állandóval függ, amely jelzi az elektronokhoz szükséges energiát az anyag elkerüléséhez.

Az elektronkibocsátás sebességét az egyenlet írja le

ahol:

az áram az amperben.

az anyagra jellemző állandó.

az abszolút hőmérséklet.

A munkafunkció vagy az elektronok számára szükséges energia megszabadul a felületről.

Ez az elv domináns a Thermionic szelepek fejlesztésében, egy olyan úttörők által, mint például Walter H. Schottky és Thomas Edison által fejlesztett technológia.

Dióda szelepben az anód pozitív feszültséggel tartják fenn, hogy vonzzák a katódból kibocsátott elektronokat.Ennek ellenére ennek a folyamatnak a hatékonysága szorosan kapcsolódik az anód feszültség szintjéhez.Ha a feszültség túl alacsony, akkor egy Űr töltés alakul ki - egy sűrű elektroncsoport, amely hátráltatja a további elektronok ellen, amelyek megpróbálják elkerülni a katódot, korlátozva a további kibocsátást.Ezzel szemben egy elég nagy anód feszültség kiküszöböli ezt a tér töltést, lehetővé téve az elektronok folyamatos áramlását és az áramkörön keresztüli következetes áramot.Az anód feszültségének vezérlését használják a dióda teljesítményének optimalizálására.A megfelelő feszültségkezelés biztosítja a hatékony elektronáramot, ami viszont javítja a dióda funkcionalitását és hatékonyságát a különféle alkalmazásokban.

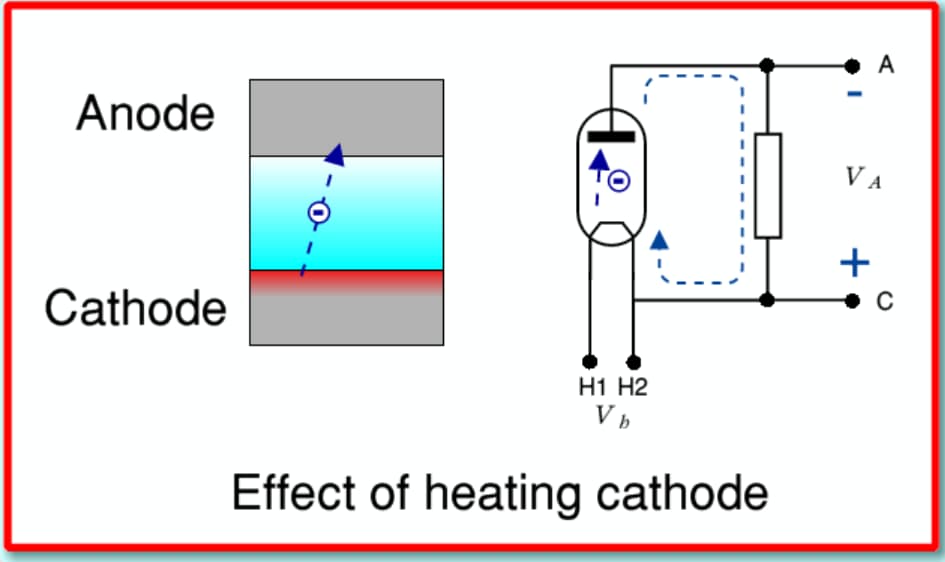

3. ábra: Fűtött diódák szelep

Indirekt fűtés diódaszelepekben

A közvetlenül fűtöttről a közvetetten fűtött dióda szelepekre való áttérés a vákuumcső technológiájának jelentős előrelépése volt.A dióda szelepek kezdetben egy közvetlenül fűtött katódot használtak, amely szintén fűtőkészülékként szolgált.Ennek a kialakításnak azonban több hátránya volt, különösen akkor, ha a katódot váltakozó árammal (AC) melegítették.Az AC humot és zajt hozott létre a kimeneti jelben, veszélyeztetve a szelep teljesítményét.Ezenkívül a közvetlenül fűtött katódok minden szelephez specifikus feszültségbeállításokat igényeltek, így a többszelepes áramköri tervek összetettebbek és kevésbé méretezhetők.

A közvetetten fűtött katódok bevezetése hatékonyan foglalkozott ezekkel a kérdésekkel.Ebben a kialakításban a fűtés és a katód elektromosan elkülönül.Ez az elválasztás lehetővé teszi a többszillagon keresztüli következetes fűtőkészülék -ellátást anélkül, hogy befolyásolná a megfelelő működéshez szükséges feszültségbeállításokat.Ez a változás jelentősen javította a megbízhatóságot, az egyszerűsített áramkör -tervezést és csökkentette az elektronikus eszközök általános költségeit.

A közvetett fűtés azóta a vákuumcsövek kialakításának szabványává vált, az egyszerű diódáktól a komplex hármasokig és a többelektróda csövekig.Ez a szabványosítás megkönnyítette ezeknek az összetevőknek az elektronikus rendszerek széles skálájába történő beépítését, javítva funkcionalitásukat és teljesítményüket.

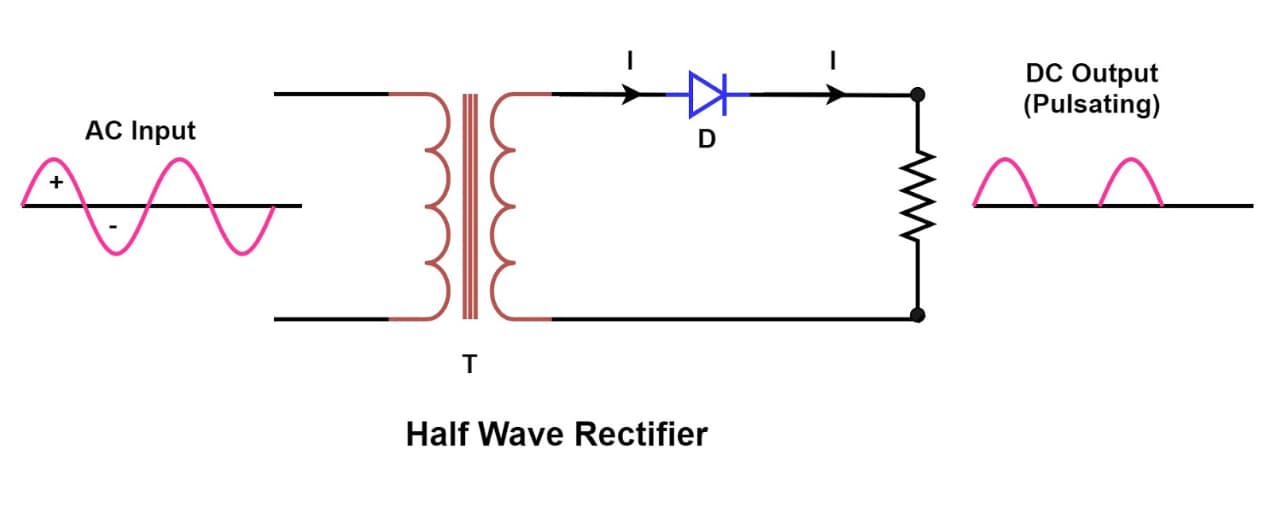

4. ábra: Félhullámú dióda szelep egyenirányító

A félhullámú dióda szelep egyenirányítók hatékonysága

A félhullámú egyenirányító a legalapvetőbb módszer a váltakozó áram (AC) közvetlen áramra (DC) konvertálására egyetlen diódaszelep segítségével.Úgy működik, hogy lehetővé teszi a dióda számára, hogy az AC -ciklus egyik szakaszában villamos energiát hajtson végre, és a másik alatt blokkolja azt.Ennek eredményeként az AC hullámforma csak felét használják, ami kb. 50%kijavítási hatékonysághoz vezet.

Az egyszerűség és az olcsó költségek ellenére a félhullámú egyenirányító jelentős korlátozással rendelkezik: nem tud stabil, folyamatos DC kimenetet biztosítani.Ez alkalmatlanná teszi azokat az alkalmazásokra, amelyek következetes egyenáramú tápegységet igényelnek.

A félhullámú egyenirányító bemutatja a helyesbítés végső koncepcióját, ám teljesítménykorlátozásai hangsúlyozzák a fejlettebb tervek szükségességét, amelyek magasabb hatékonyságot tudnak elérni és megfelelnek a modern elektronikus rendszerek igényeinek.

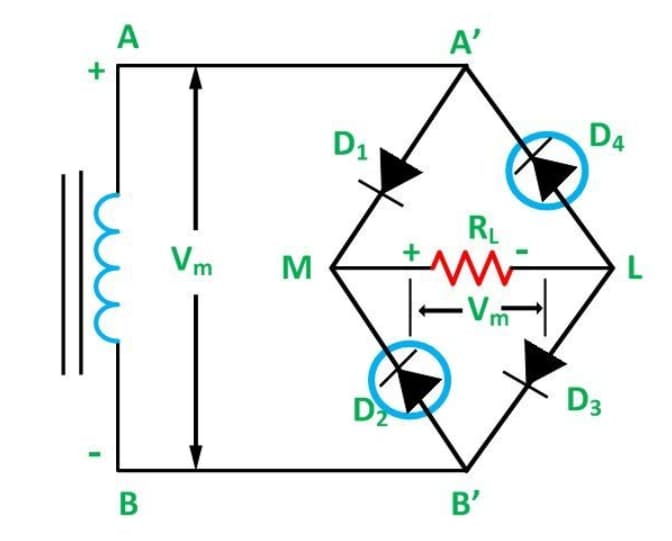

5. ábra: Teljes hullámú dióda szelep egyenirányító

A teljes hullám dióda szelepének dinamikája

A teljes hullámú egyenirányító elősegíti az egyszerű félhullámú kialakítást több dióda szelep használatával, hogy rögzítse az AC hullámforma mindkét felét.Ez a megközelítés megduplázza az AC DC -re történő átalakításának hatékonyságát.

Általában két diódát használnak ebben a konfigurációban.Mindegyik dióda az AC ciklus egyik felét kezeli-az egyik a pozitív félciklus alatt vezet, a másik pedig a negatív felében.Ez a beállítás biztosítja, hogy a teljes AC hullámforma DC -ként alakuljon ki.

A teljes hullámú egyenirányító szignifikánsan csökkenti a kimeneti hullámforma csúcsok közötti rést, ami sokkal simább DC kimenetet eredményez, kevésbé hullámzóval, mint a félhullámú egyenirányító.Ez a simább kimenet dinamikus olyan alkalmazásoknál, amelyek stabil és következetes egyenáramú tápegységet igényelnek.A teljes hullámú egyenirányító csöveket gyakran kettős anódokkal és egyetlen katóddal tervezik egy csőben, ami egyszerűsíti az áramkört, miközben biztosítja a robusztus helyesbítést.

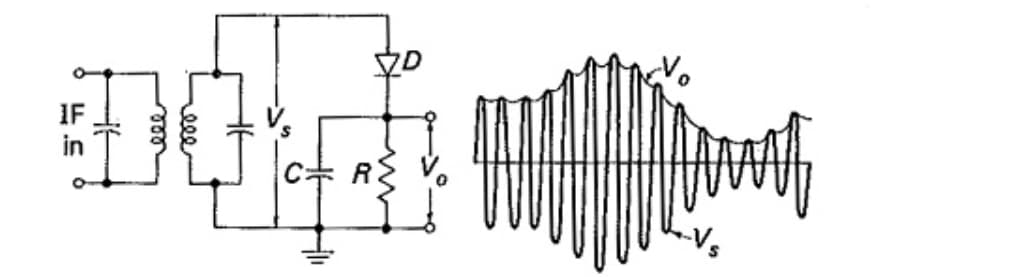

6. ábra: Dióda szelepjel -érzékelő

Jelérzékelés diódaszelep -technológiával

A dióda szelep fókuszban van az amplitúdó-modulált (AM) jelek demodulálásában, az Ambrose Fleming által úttörő módszer.Ebben a szerepben a dióda szelep javítja a bejövő AM jelet a hordozóhullám eltávolításával és a mögöttes audio vagy adatjel kinyerésével.

Bár az alapkoncepció egyértelmű, a folyamat kihívásokkal néz szembe.A dióda nemlineáris reakciója torzulást okozhat, és a szelektív elhalványulás-a rádióátvitelben-befolyásolhatja a jelminőséget.

E problémák ellenére a dióda szelep továbbra is hasznos a rádiójelek észlelésében és feldolgozásában.Az a képessége, hogy megbízhatóan teljesítsen, még akkor is, ha a jel integritása veszélybe kerül, hangsúlyozza annak fontosságát a modern jelfeldolgozásban.

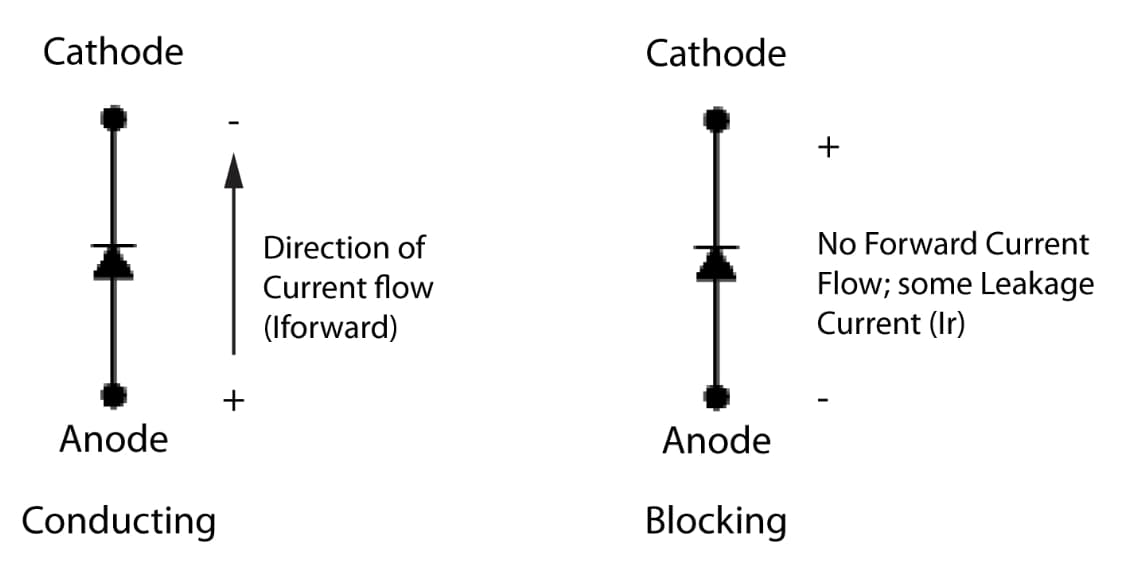

7. ábra: Dióda anódáram és feszültség

A dióda anód áramának és feszültségének elméletei

Az áramot elsősorban annak szabályozza, hogy hány elektronot tud bocsátani a katód, ami a hőmérséklettől függ.Az anód feszültség növekedésével több elektronot rögzít, végül elérve azt a pontot, ahol az áram telít, mert az összes rendelkezésre álló elektronot használják.

Ha az anód feszültsége alacsonyabb, negatív tér töltés alakulhat ki a katód és az anód között.Ez a töltés akadályként működik, lelassítva az elektronáramot és csökkentve az áramot.

Az anód feszültségének megfelelő beállítása biztosítja, hogy a dióda hatékonyan működjön, biztosítja a kívánt elektromos teljesítményt, és elkerüli azokat a feltételeket, amelyek túlzott kopáshoz vagy meghibásodáshoz vezethetnek, ezáltal meghosszabbítva a dióda élettartamát.

Katód és anódpotenciál diódákban

A katód és az anód közötti potenciális eloszlást egy diódaszelepben erősen befolyásolja az űr töltés - a katódból kibocsátott elektronok gyűjteménye, de nem azonnal éri el az anódot.Ez az elektronok felhalmozódása potenciális gátot képez, amely befolyásolja a későbbi elektronkibocsátás áramlását, szabályozva a dióda jelenlegi vezetését.

Az űr töltés és a potenciális gradiens közötti interakció elemzése szükséges a dióda teljesítményének optimalizálásához.Ez a tudás lehetővé teszi a pontos előrejelzéseket arról, hogy a feszültség és a hőmérséklet változása hogyan befolyásolja a dióda hatékonyságát és megbízhatóságát.

A mérnökök és a technikusok számára ezen fogalmak elsajátítását használják a dióda alkalmazások finomhangolására, biztosítva, hogy azok optimális paramétereken belül működjenek, minimalizálják az energiaveszteségeket és elkerüljék a teljesítmény lebomlását.

Különböző típusú vákuumcsövek diódák

A vákuumcsövek diódái, a végső és a korai elektronikus tervezés, továbbra is jelentősek a modern technológiában a félvezetők dominanciája ellenére.Ezek a diódák lehetővé teszik, hogy az áram egy irányban folyjon egy vákuumot lezárt csőn keresztül, ez az elv alapja a változatos alkalmazásaikat.Ezeket építésük, anyagok és konkrét felhasználások alapján kategorizálják, amelyek mindegyike bizonyos teljesítményigényekhez, például frekvenciaválasz, energiakezelés és stabilitás.

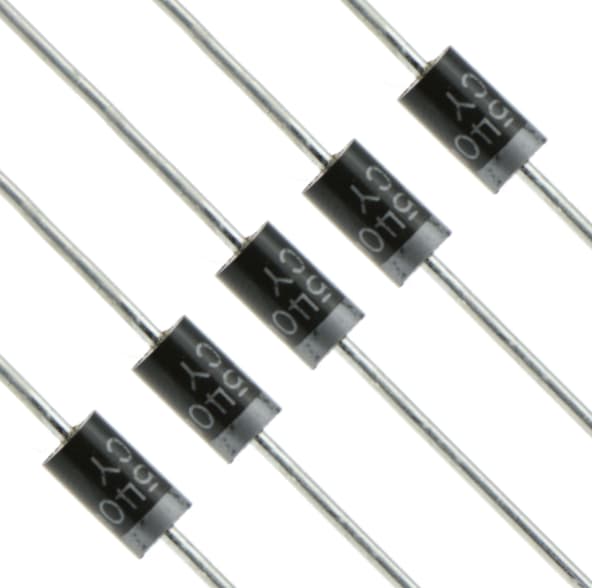

8. ábra: egyenirányító diódák

Az egyenirányító diódák a leggyakoribb típusok, amelyek a váltakozó áramot (AC) egyenáramú (DC) konvertálják.Ezek alapvető fontosságúak a rádiók, a TV -k és más elektronika tápegységeiben.Robusztus kialakításuk lehetővé teszi számukra a nagy feszültség és az áramok kezelését, így szükségük van a nagy teherbírású alkalmazásokra.

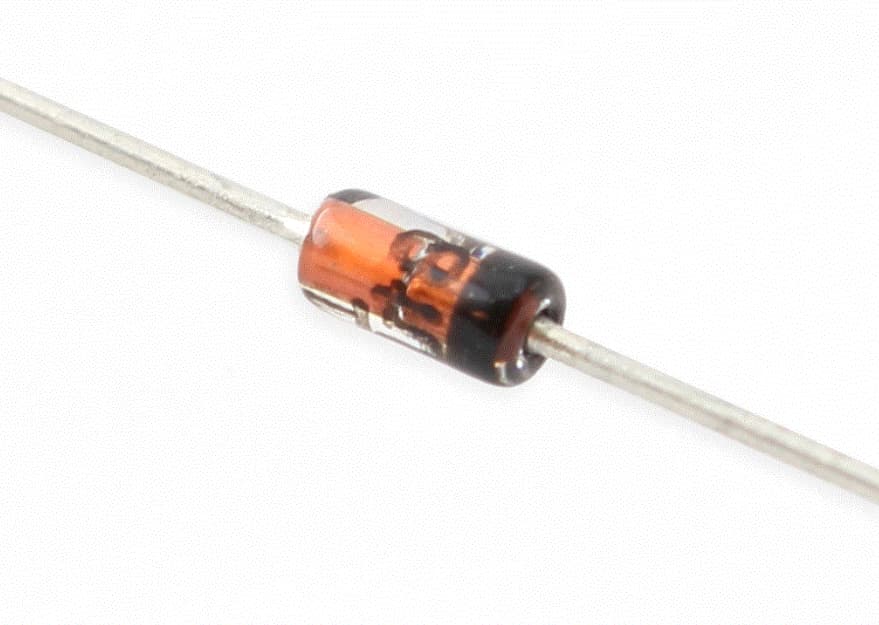

9. ábra: Jeldiódák

A jeldiódákat elsősorban a jelfeldolgozásban használják, beleértve a keverést, a detektálást és a váltást a rádiófrekvenciás (RF) áramkörökben.Ezeket a diódákat optimalizálják az alacsony teljesítményű és a magas frekvenciájú használatra, pontos vezérlést kínálva minimális jelvesztéssel, így ideálisak a kommunikációs berendezésekhez.

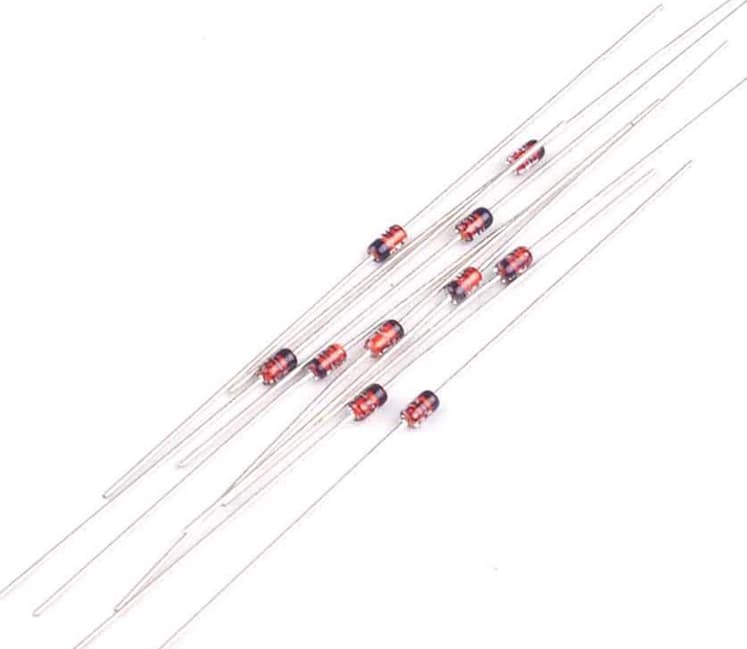

10. ábra: Diódák váltása

A kapcsoló diódákat a jelek gyors be- és kikapcsolásához, a digitális számítástechnika és az impulzus áramkörök kulcsszerzéséhez építik fel.Éles impulzus széleket generálnak, biztosítva a megbízható teljesítményt a radar- és digitális rendszerekben, ahol a sebesség és a pontosság súlyos.

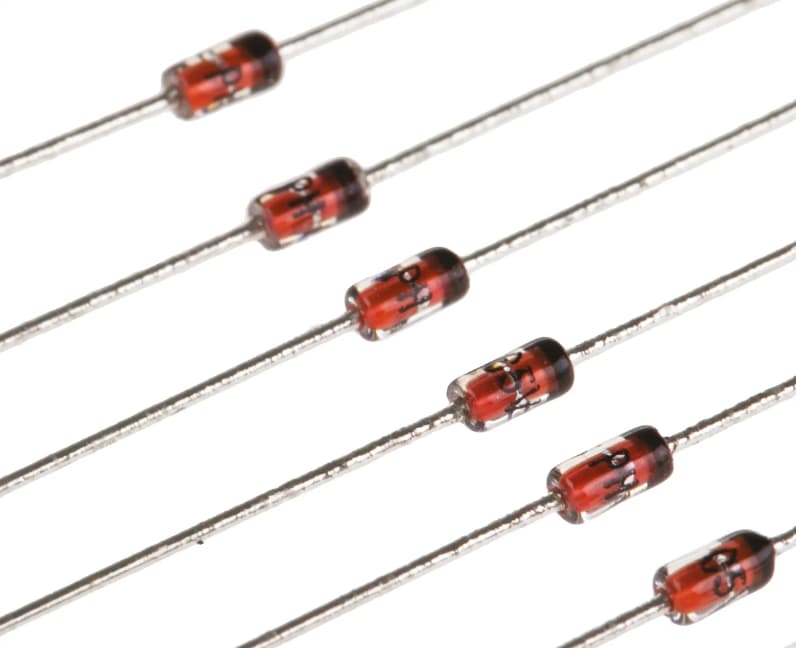

11. ábra: Zener diódák

Noha vákuumcső formájában ritka, a Zener diódákat történelmileg használták a feszültségszabályozáshoz.Stabil feszültség -referenciákat és hullámforma levágást nyújtottak, állandó feszültséget tartva a sokféle áramkörben, ami értékes a teljesítményszabályozáshoz.

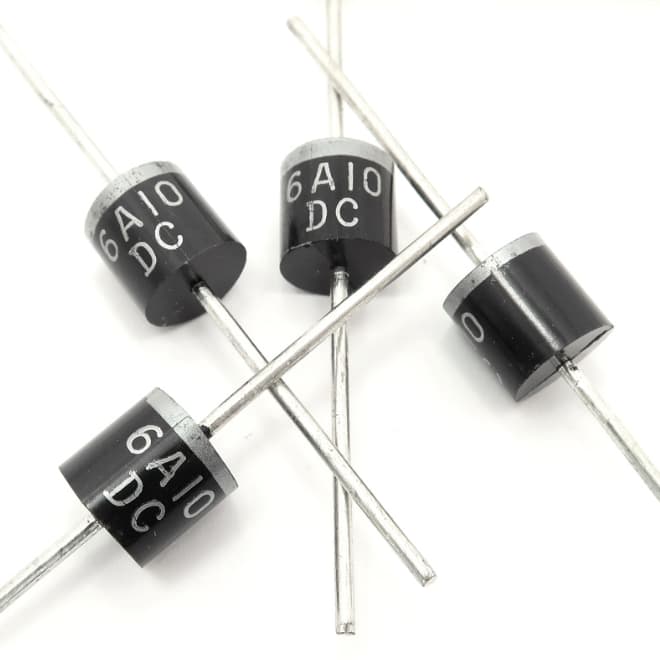

12. ábra: Audio diódák

Az audio diódákat olyan audio alkalmazásokhoz igazítják, ahol az alacsony zaj és a magas hűség dinamikus.Az audio erősítőkhöz, a jelfeldolgozáshoz és a műsorszórásban használva ezek a diódák minimalizálják a torzítást és a zajt, javítva a hangminőséget a nagy hegesztett rendszerekben.

A vákuumcső diódák alkalmazása a modern technológiában

A vákuumcsövek diódái sok területen megfelelő alkatrészek, amelyek tartósságukról és kivételes teljesítményükről ismertek a kihívásokkal teli környezetben.A nagyfeszültség és a nagy áramok kezelésére való képességük és az elektromágneses interferencia elleni küzdelem miatt különféle alkalmazásokhoz szükséges.

A vákuumcső diódák alkalmazása
Rádió- és kommunikációs rendszerek	Történelmileg a vákuumcső diódák kulcsfontosságúak voltak a rádiós technológia fejlesztésében, különösen az AM jelek demodulálásában hogy hallható hangokká alakítsák őket.Manapság biztosan továbbra is relevánsak Nagyfrekvenciás rádióalkalmazások, különösen a szilárdtestes eszközök Szélsőséges körülmények között kudarcot vallhat, mint például a nagy teljesítmény vagy a hőmérséklet.
Teljesítménykonverzió és ellátás	A tápegységekben a vákuumcső diódák Segítsen az AC -t DC -re konvertálni, ami a háztartásból származó folyamatok dinamikája Elektronika az ipari gépekhez.Képességük a nagyfeszültség kezelésére különösen alkalmassá teszi őket a cső-alapú audio erősítők táplálására, A sima és stabil teljesítmény biztosítása.
Orvosi berendezések	A vákuumcsövek diódái kockázatosok az energiában orvostechnikai eszközök, például röntgengépek készletei.Képesek kezelni A magas feszültség hasznos az orvosi minőségű röntgen előállításához, és azok a folyamatos használat alatt történő megbízhatóság biztosítja a Diagnosztikai képalkotás.
Mikrohullámú és radarrendszer	Mikrohullámú rendszerekben és radarban a technológia, a vákuumcső diódák kiemelkednek a magas kezelési képességük miatt frekvenciák és teljesítményszintek, így ideálisak a repülésben, a tengeri felhasználáshoz Navigáció és más nagy energiájú környezetek.
Katonai és repülőgép -alkalmazások	A vákuumcső diódák ellenálló képessége Az elektromágneses impulzusok (EMP) ellen ideálissá teszik őket a katonasághoz és Repülési alkalmazások.Megbízhatóan teljesítenek intenzív környezetben Elektromágneses mezők, ahol a szilárdtest-eszközök meghibásodhatnak, biztosítva a A komoly műveletek sikere.
Megújuló energiarendszerek	A vákuumcsövek diódái is alkalmazásokat találnak megújuló energiarendszerekben, különösen a napenergiában.Használják őket nagyfeszültségű egyenáramú távvezetékek, amelyek a napenergia-gyűjtőkhöz kapcsolódnak, hozzájárul a hatékony és stabil energiaátvitelhez a napelemekről a rács- vagy tárolórendszerek.
Audio amplifikáció	Csúcskategóriás audio amplifikációban vákuumban A cső diódákat úgy értékelik, hogy képesek -e kiváló hangminőséget előállítani minimális harmonikus torzulással.Ezek a profi audio vágottsága stúdiók és otthoni rendszerek, amelyek prioritást élveznek az analóg hangjellemzőkkel.

Következtetés

A vákuumcsövek diódái, amint azt a kutatás részletezi, nemcsak történelmi jelentőségük miatt, hanem a modern, nagy igényű alkalmazásokban való robusztus teljesítményük miatt is kiemelkedik.A megbeszélés különféle típusú diódaszelepeket foglal magában, amelyek mindegyike speciális szerepekhez, például helyesbítéshez, jelfeldolgozáshoz és nagyfrekvenciás műveletekhez igazítson.Ez a sokoldalúság hangsúlyozza a dióda azon képességét, hogy alkalmazkodjon a változó technológiai igényekhez, miközben fenntartja a megbízhatóságot olyan környezetekben, ahol a modern félvezetők zavarodhatnak.Ahogy az alapvető egyenirányítóktól a kifinomult jelérzékelőkig tartó fejlődést nyomon követtük, és feltártuk az elméleti modelleket, amelyek előrejelzik a dióda viselkedését, nyilvánvalóvá vált, hogy ezeket az eszközöket megértjük az elektronikus tervek optimalizálására.

Végül a vákuumcső-diódák ellenálló képessége és alkalmazkodóképessége fokozza a rendszerek széles skáláját, a szüreti audio berendezésektől kezdve a legmodernebb katonai technológiáig, bemutatva annak szükséges szerepét az elektronikus mérnöki műszaki fejlődésben.Ez a cikk újból megerősíti, hogy a félvezető technológia elterjedése ellenére a vákuumcsövek diódák alapelvei és alkalmazásai továbbra is alapvetőek az elektronikus rendszerek folyamatos fejlődéséhez.

Gyakran feltett kérdések [GYIK]

1. Mi a vákuumcső alapfogalma?

A vákuumcső, más néven termionos szelep, egy elektronikus eszköz, amely lezárt üvegből vagy fém burkolatokból áll, amelyekből a levegőt eltávolították, hogy vákuumot hozzanak létre.Belül vannak elektródok az elektronáramlás szabályozására.Ezeket a csöveket széles körben használták a korai elektronikában, például a rádiókban, a televíziókban és a korai számítógépekben a jelek erősítésére és az áramok váltására.

2. Hogyan működnek a vákuumcsőszelepek?

A vákuumcsövek úgy működnek, hogy az elektronok áramlását alacsony nyomású környezetben szabályozzák.Amikor a csőben lévő izzószálat elektromos áram melegíti, az elektronokat bocsátja ki egy hőkibocsátásnak nevezett folyamatban.Ezeket az elektronokat egy pozitív töltésű lemez vonzza a cső belsejében.A feszültség szabályozásával egy további elektródon, az úgynevezett rácsnak, amely az izzószál (katód) és a lemez (anód) között helyezkedik el, az elektronok áramlása szabályozható, lehetővé téve a csőnek a jelek amplifikálását vagy módosítását.

3. Mi a vákuumszelep működése?

A vákuumszelep működése három fő alkatrészt foglal magában: a katód, az anód és a rács.Amikor a katód felmelegszik, elektronokat bocsát ki.A rács szabályozza az anódhoz érő elektronok számát, amely összegyűjti azokat.A rács feszültségének beállításával a csőn átáramló áramot vezéreljük, megkönnyítve a funkciókat, például az amplifikációt.

4. Melyek a vákuumcső két fő funkciója?

Amplifikáció: A vákuumcsövek növelhetik az elektromos jelek amplitúdóját, így hasznosak az audio- és rádiós technológiában.

Kapcsolás: Gyorsan be- és kikapcsolhatják az áramokat, így hasznosak lehetnek a korai digitális számítógépeken.

5. Mi a vákuumcső módszer?

Ez a kifejezés utalhat a különféle kontextusokon belüli különféle technikákra, de általában a vákuumcsövek használatához kapcsolódik az amplifikáció vagy a váltás elérése érdekében.Gyakorlati szempontból ez magában foglalja a vákuumcsövekkel történő áramkörök felállítását, ahol a katódok, anódok és rácsok specifikus elrendezése lehetővé teszi az elektronáramlás ellenőrzését, ezáltal befolyásolva az elektromos kimenetet a bemeneti jelekre adott válaszként.
