CD4011 NAND GATE Magyarázat: Jellemzők és használat

A CD4011 egy széles körben használt integrált áramkör, amely négy NAND-kapukat tartalmaz.Ez egyszerűen használható, hatékony, és a feszültségtartományban működik, így ideális a különféle logikai áramköri alkalmazásokhoz.Ez a cikk irányítja Önt a jellemzők, a funkcionalitás és a gyakorlati felhasználások megértésén.

Katalógus

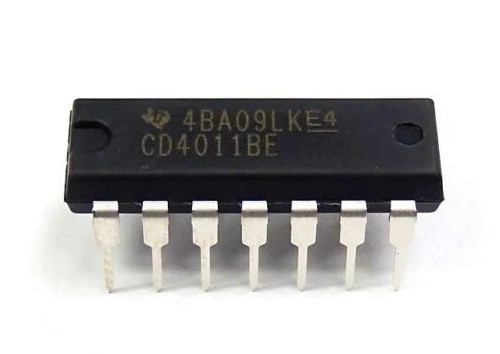

A CD4011 áttekintése

A CD4011 egy sokoldalú, integrált áramkör, amelyet négy NAND kapuval terveztek, így ez "Quad 2-bemeneti NAND-kapu".Mindegyik kapunak két bemenete van, lehetővé téve, hogy több logikai műveletet kezeljen egyetlen chipben.Ez az IC a CMOS családhoz tartozik, ami azt jelenti, hogy hatékony az energiafogyasztás szempontjából, és széles feszültségtartományban működik.

Kompakt kialakítása és egyértelmű funkcionalitása ideálisvá teszi a különféle alkalmazásokhoz, az egyszerű logikai áramköröktől a bonyolultabb digitális tervekig.Függetlenül attól, hogy kezdők kísérleteznek a logikai kapukkal, akár egy professzionális projekten dolgozik, a CD4011 megbízható választás a NAND GATE műveletek végrehajtásához.

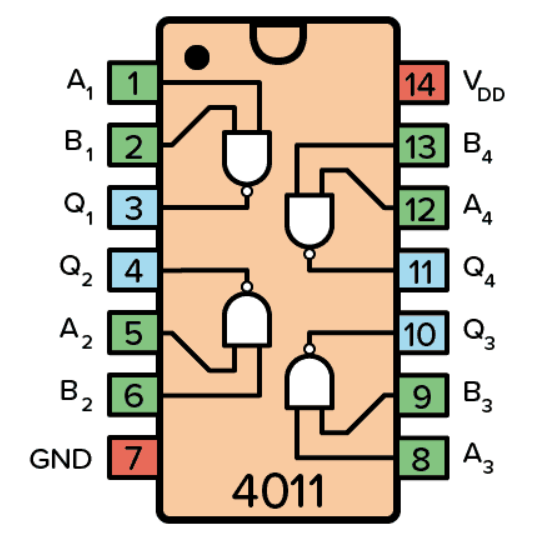

A CD4011 PIN áttekintése

Tűnév	Csap #	Beír	Leírás
VDD	14	Hatalom	Tápfeszültség (+3 - +15 V)
GND	7	Hatalom	Föld (0v)
A1 - A4	1, 5, 8, 12	Bemenet	A négy Nand kapu A bemenetei
B1 - B4	2, 6, 9, 13	Bemenet	A négy NAND kapu B bemenetei
Q1 - Q4	3, 4, 10, 11	Kibocsátás	Kimenetek a négy NAND kapuból

A NAND -kapu funkcionalitásának megértése

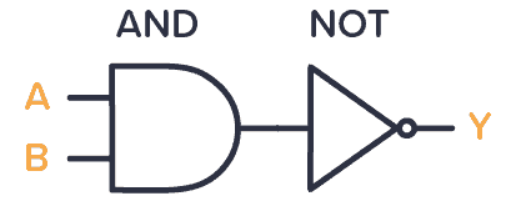

A NAND -kapu egy olyan típusú logikai kapu, amely ötvözi az egy és a kapu működését a nem kapuval.Ez azt jelenti, hogy ellentétes azzal, amit egy és a kapu ad ki.Ezért gyakran nem és nem.

A működésének módja egyértelmű: ha az összes bemenet magas, akkor a kimenet alacsony lesz.A bemenetek bármely más kombinációjához a kimenet magas marad.Ezt a viselkedést egyértelműen megmutatja az igazságtáblán.

Bemenet a	B bemenet	Quutput q
0	0	1
1	0	1
0	1	1
1	1	0

A NAND-kapukat sokféle logikai áramkörben használják, például memóriatáblákat, például SR reteszeket és flip-flopokat.Ezeket a kapukat különféle felhasználásokhoz is adaptálhatják.Például, ha a NAND -kapu mindkét bemenete összekapcsolja, egy egyszerű, nem kapuvá változtatja, így sokoldalú eszköz lesz az áramkör kialakításában.Ez a rugalmasság az egyik oka annak, hogy Nand Gates -t annyira széles körben használják a digitális elektronikában.

A CD4011 IC áramkörökben történő felhasználásának lépései

A CD4011 használatához szüksége lesz egy tápegységre, amely 3 és 15 V közötti feszültséget biztosít.A chip néhány verziója akár 20 V -ot is képes kezelni, tehát mindig jó ötlet a chipre jellemző adatlapra hivatkozni a pontos tartomány megerősítéséhez.

Kezdje úgy, hogy a VDD tűt csatlakoztatja a tápegység pozitív termináljához és a GND PIN -hez a negatív terminálhoz.Ezek a kapcsolatok szükségesek az IC táplálásához és a kapuknak a tervezett működéséhez.

A chip A és B csapjai a négy NAND kapu bemeneteként működnek.Mindegyik kapunak van egy pár bemeneti csapja (A és B), így ezeket felhasználhatja a logikai művelet jeleinek betáplálására.A Q csapok a kapuk kimenetei, és ezek a NAND műveletek eredményeit a bemeneti kombinációk alapján adják meg.Ez az egyszerű beállítás megkönnyíti a CD4011 beépítését az áramköri tervekbe.

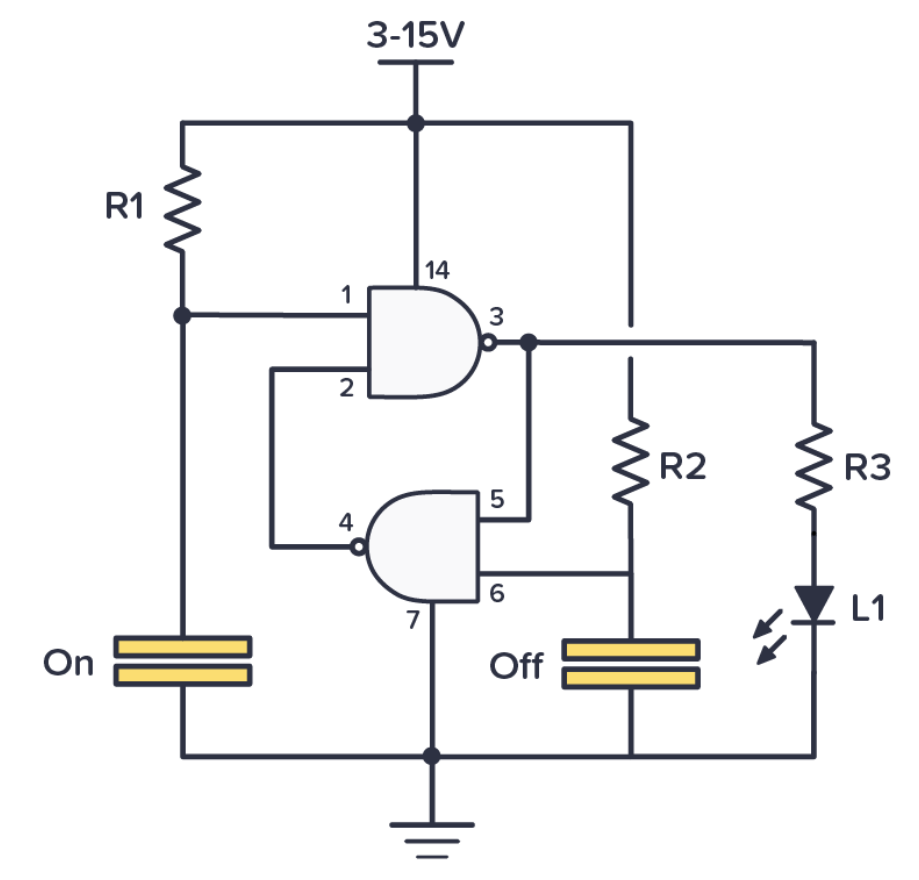

Gyakorlati példa áramkör CD4011 - LED érintőkapcsoló segítségével

Ez a példa szemlélteti, hogyan lehet létrehozni egy gyakorlati és interaktív áramkört a NAND GATES segítségével a CD4011 IC -ből.

Ebben az áramkörben két érintőérzékelőt használnak a LED vezérlésére.Az egyik érzékelő felelős a LED bekapcsolásáért, a másik pedig kikapcsolja.Ezt a funkciót úgy érik el, hogy két NAND -kapukat reteszként konfigurálnak, ami elősegíti a LED állapotának megőrzését, amíg az egyik érzékelő meg nem változtatja azt.

Ennek az áramkörnek a felépítéséhez a következő összetevőkre van szüksége: egy LED (L1), hogy jelezze a retesz állapotát, a CD4011BE-t vagy bármely kompatibilis NAND GATE IC-t, három 10 kΩ-os ellenállást (R1-R3) a megfelelő áramszabályozáshoz, és kettő két és kettőA fémlemezek, amelyek érintőképernyőként működnek, hogy bemeneti jeleket biztosítsanak a reteszkonfigurációhoz.

Ez az egyszerű, mégis hatékony áramkör bemutatja, hogy a NAND Gates hogyan lehet felhasználni a valós alkalmazásokhoz, és szórakoztató és vonzó módszert kínál a digitális logikai koncepciók feltárására.

Alternatív lehetőségek és azzal egyenértékű chipek a CD4011 -hez

A CD4011 IC -t gyakran olyan variációkkal jelölik, mint a CD4011, NTE4011, MC14011, HCF4011, TC4011, vagy HEF4011, néha olyan további karakterekkel, mint a "be" a végén (például CD4011Be).Ezeket a variációkat a gyártók és technológiák közötti különbségek okozzák a gyártás során, de a funkcionalitás és a PIN -konfiguráció továbbra is konzisztens ezen verziókban.

Ha a CD4011 vagy annak változatai nem állnak rendelkezésre helyben, akkor online alkatrészeket és eszközöket kereshet a projekt befejezéséhez.Számos elektronikai beszállító kompatibilis alternatívákat kínál.

Ha a 4011 IC megtalálása kihívássá válik, akkor a következő ekvivalens chipeket veheti figyelembe 2 bemeneti NAND kapuval:

• 4572, amely magában foglalja az egyetlen NAND -kaput, valamint egy NOR NORT GATE -t és négy nem kapuval

• 4093, egy quad 2 bemeneti NAND-kapu Schmitt trigger bemenetekkel

• 40107, egy kettős 2 bemeneti NAND-kapu

• 74HC00, egy quad 2 bemeneti NAND-kapu

• 74HC01, egy quad 2 bemeneti NAND-kapu

• 74HC03, egy quad 2 bemeneti NAND-kapu
