Az alapvető tranzisztor erősítő áramkör magyarázata

Ha valaha is meg akarta építeni a saját erősítőjét egyszerű alkatrészek felhasználásával, akkor a közönséges emitter tranzisztor áramkör remek hely a kezdéshez.Könnyen érthető, jól működik mind a logikával, mind az audio jelekkel, és nem igényel bonyolult eszközöket vagy fejlett matematikát.Megtanulja, hogyan lehet erősebbé tenni a kis jeleket, hogyan lehet kiválasztani a megfelelő alkatrészeket, és hogyan lehet kipróbálni az áramkört.Ez az útmutató tiszta, barátságos módon végigvezeti a lépéseket, így eltévedés nélkül követheti.Azt is látni fogja, hogyan lehetne javítani az alaptervezést, hogy az erősítő stabilabb és erősebbé váljon.Függetlenül attól, hogy csak elindul, vagy megpróbálja fejleszteni képességeit, ez egy szilárd bevezetés egy gyakorlati és rugalmas áramkör számára.Egy kis gyakorlattal hamarosan felépítheti és testreszabja a saját erősítőit.

Katalógus

1. ábra. Beszer -tranzisztor áramkör

Emitter tranzisztor áramkör

A közös kibocsátó Az erősítő az egyik legnépszerűbb tranzisztoráramkör, amelyen találkozik.Sok elektronikus eszközben használják, mert kínál jó nyereség és meglehetősen egyszerű összerakni.A jó hír az, hogy nem kell szakértőnek lennie, hogy megtervezze.Csak néhány tiszta lépéssel és egy kis megértéssel megtervezheti egy megbízható és hatékony áramkört, amely sok alkalmazás számára jól működik.

Ami ezt az erősítő kialakítását megközelítheti, az az, hogy milyen egyszerű a matematika.Nem fogja elárasztani a komplex képleteket.Néhány egyszerű számítás a felhasználásával Ohm törvénye és az alapvető tranzisztor tulajdonságok a megfelelő ellenállás és a kondenzátor értékekhez vezethetnek.Miután megkapta a folyamat lefagyását, az alkatrészek kiválasztása sokkal könnyebbé válik, főleg mivel gyakran választhat a standard ellenállási értékeket anélkül, hogy az áramkört kidobná.

Az ilyen típusú erősítővel is sok rugalmasság van.Kezdheti egy nagyon egyszerű verzióval - egy alapvető logikai puffer vagy kimeneti illesztőprogram–A csak tranzisztor, ellenállás használata a bemeneten és egy a kollektornál.Még ebben az alapvető formában is az áramkör hasznos lehet, különösen akkor, ha a jelet magasról alacsonyra kell konvertálnia, vagy fordítva.Ennek oka az, hogy az áramkör megfordítja a jelet: Amikor a bemenet magasra megy, a kimenet alacsonyan csökken.

Ha egy lépéssel tovább akar tenni a dolgokat, hozzáadhat néhány extra alkatrészt.Ide tartoznak az AC jelek és ellenállások kezelésére szolgáló kondenzátorok, amelyek segítenek a tranzisztor megfelelő működési pontjának beállításához.Egy kibocsátó bypass kondenzátor hozzáadható az AC jelek nyereségének javítása érdekében.Ezek a kiegészítések nem teszik az áramkört sokkal bonyolultabbá, ám ezek jobban ellenőrzik az erősítő teljesítményét.Csak egy kis gyakorlatkal és finomítással képes megtervezni egy olyan verziót, amely jól működik az Ön egyedi igényeihez.

Egyszerű közös emitter áramkör logikai jelekhez

Ilyen típusú közös kibocsátási áramkör valószínűleg az egyik a a legegyszerűbb tranzisztor áramkörök Építhetsz.Gyakran egyszerűen használják logikai puffer vagy jel inverter, és ez egy nagyszerű kiindulási pont, ha csak a tranzisztor alapú elektronikába lép.A beállítás minimális - csak a tranzisztor, az egyik ellenállás Csatlakozik a bemenethez (a tranzisztor alapja) és egy másik A kollektorhoz csatlakoztatott ellenállás-Még csak e néhány alkatrész mellett az áramkör valami nagyon hasznos dolgot csinál.

A bemeneti ellenállás Segít azáltal, hogy szabályozza az árammennyiséget, amely a tranzisztor alapjába áramlik.Ez megakadályozza, hogy a túl sok áram károsítsa a tranzisztorot, vagy befolyásolja az áramkör más részeit.Közben a kollektor ellenállás Más szerepet játszik.Itt van a A kimeneti feszültséget kidolgozzuk-Amikor a tranzisztor bekapcsol, az áram átfolyik rajta, és a kollektor feszültsége leesik, a létrehozva a Alacsony jel a kimenetnél-

Az áramkör működésének módja egyszerű, de okos.Amikor a A bemeneti jel magas- mondjuk egy logikai kapuból vagy mikrovezérlőből - ez egy kis áramot tolja a tranzisztor aljába.Ez a kis alapáram lehetővé teszi a nagyobb áram az áramláshoz A gyűjtőtől az emitterig, a tranzisztor bekapcsolása.Amikor ez megtörténik, a kollektor feszültsége nullára esik, és kapsz egy alacsony teljesítmény-Más szavakkal, a nagy bemenet ad a alacsony teljesítmény, amelyet hívnak inverzió vagy fázis megfordítása-Ez a kulcsfontosságú elem a közös emitter erősítője.

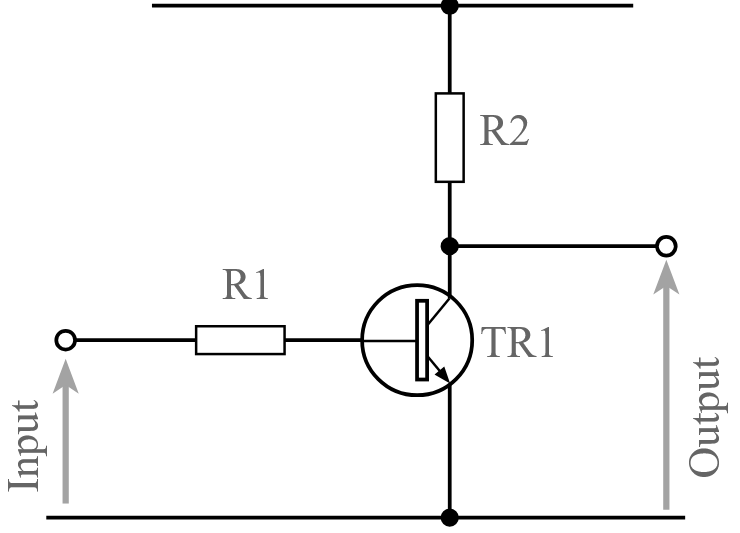

2. ábra. Alapvető közös emitter tranzisztor erősítő logikai használatra

Ez a fajta áramkör nagyon hasznos, ha akarod hajtson egy alacsony jelzőeszközt vagy szükség van rá eltolódási szint A digitális rendszer különböző része között.Például hozzászokhat irányítson egy LED -t vagy egyszerűen működik interfész a logikai IC -k között-Az gyorsan felépíthető, Könnyen érthető, és Nem vesz sok helyet vagy hatalom-Tehát, ha logikai szintű áramkört tervez, és szüksége van a megbízható kapcsolási szakasz, ez a közös emitter beállítása a okos és egyszerű opció-

Lépésről lépésre az alap logikai erősítő tervezéséhez

A közös emitter logikai erősítő felépítése egyszerű, ha egyszerű lépésekre bontja.Az útmutató ez a része segít kiválasztani a megfelelő részeket, és kitalálni azok értékeit, hogy az áramkör úgy működik, ahogy kellene.Minden lépés a beállítás egyik részére összpontosít, megkönnyítve a követést.

• Válassza ki a megfelelő tranzisztort

Kezdje azzal, hogy kiválaszt egy tranzisztort, amely megfelel a projektnek.Gondoljon arra, hogy mekkora áramot fog használni az áramkör, és milyen gyorsan kell a tranzisztornak be- és kikapcsolnia.A logikai áramkörök esetében a gyors váltás fontos, tehát a kapcsoló tranzisztor általában a legjobb választás.Ügyeljen arra, hogy képes -e kezelni a gyűjtő és az emitter közötti feszültséget.Ellenőrizze az aktuális nyereségét (β vagy HFE -ként ábrázolva).Ez megmutatja, hogy mennyi alapáramra van szükség a tranzisztor ellenőrzéséhez.A magasabb nyereség azt jelenti, hogy kevesebb alapáramra van szüksége, de mindig biztonságosabb az alacsonyabb nyereség megtervezése esetén.

• Keresse meg a kollektor ellenállást

A kollektor ellenállás beállítja a kimeneti feszültséget, amikor a tranzisztor be- vagy kikapcsol.Az értékének kitalálásához először tudnia kell, hogy mekkora áramigény -igénye van.Ezután az Ohm törvényének (r = v / i) felhasználásával kiszámíthatja az ellenállás értékét.Például, ha 5 V -os tápegységgel rendelkezik, és 5 mA áramot akar, akkor 1KΩ -os ellenállásra (5V ÷ 0,005a) lesz szüksége.Jó, ha a legközelebbi standard ellenállási értékre kerekítjük.

• Keresse meg az alap ellenállást

A tranzisztor bekapcsolásához elegendő áramra van szüksége az alapon.Ossza el a kollektoráramot a nyereség (β) alapján, hogy megtalálja az alapáramot.Ezután használja a bemenet és az alap-emitter feszültség közötti feszültségkülönbséget (általában körülbelül 0,6 V a szilícium tranzisztorok esetében) az ellenállás értékének megtalálásához.Például, ha a bemenete 5 V, és 0,25 mA -t szeretne az alapon, akkor az ellenállásnak (5V - 0,6 V) ÷ 0,00025A = 17,6KΩ.Ezt egy közeli standard értékre, például 18KΩ -ra lehet körözni.

• Ellenőrizze duplán mindent

Mielőtt befejezné, menjen vissza, és ellenőrizze az összes számát.Győződjön meg arról, hogy a tranzisztor képes kezelni az áramot és a feszültséget.Ellenőrizze, hogy a kimeneti feszültség eléggé csökken -e, amikor be van kapcsolva, és hogy a bemeneti forrás biztosítja -e a szükséges alapáramot.Ezenkívül erősítse meg, hogy ellenállásai standard értékek, és túl sokat melegítenék.Ha valami ki van kapcsolva, állítsa be és számoljon újra.A gyors ellenőrzés most sok időt takaríthat meg később.

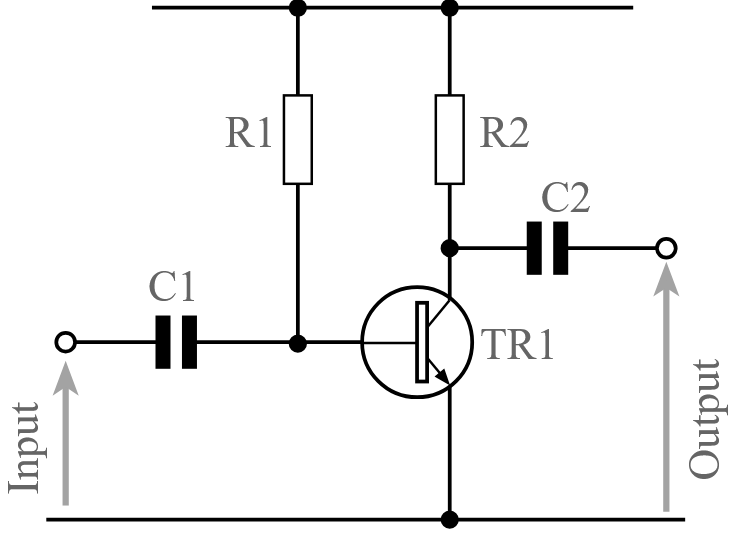

Egyszerű AC-kapcsolt közös emitter erősítő

A közös emitter erősítőnek ez a verziója magában foglalja a kapcsoló kondenzátor, ami alkalmassá teszi a munkavégzéshez AC jelek mint audio vagy más változó feszültségbemenetek.A kondenzátort a bemenetre helyezik blokkolja a DC feszültséget Ez valószínűleg az előző szakaszból származik, csak a Jel a jel része átmenni.Ez a beállítás akkor segít, ha akar erősítse meg az idővel eltérő jeleket, anélkül, hogy befolyásolná a DC -torzítás a tranzisztorból.

Ez a kialakítás azonban csak egyetlen ellenállás az alap torzításához a tranzisztorból.Noha ez a dolgokat egyszerűen tartja, ez azt is jelenti, hogy a tranzisztor működési pont, vagy DC torzítás, nem túl stabil-Ennek oka az, hogy az elfogultság nagymértékben függ a tranzisztortól Jelenlegi nyereség (β), ami sokat változhat az egyik tranzisztorról a másikra - akár ugyanabban a típuson belül is.Ennek eredményeként az erősítő nem mindig működik ugyanúgy, ha a A tranzisztor cseréjére kerül vagy ha a hőmérsékleti változásokmivel mindkettő befolyásolhatja a β -t.

Ennek ellenére ez az áramkör akkor hasznos lehet, ha nincs szüksége tökéletes stabilitásra, és csak egy Gyors, egyszerű AC erősítő-Az jó kiindulópont Ahhoz, hogy megtanulja, hogyan AC tengelykapcsoló működik, és hogyan viselkednek a tranzisztorok egy erősítőben.Miután megértette az alapokat itt, jobban felkészülhet az építkezésre stabilabb és rugalmasabb verziók Később további ellenállások és egyéb alkatrészek hozzáadásával.

3. ábra.

Lépések az alapvető AC-kapcsolt erősítő felépítéséhez

Az alapvető AC-kapcsolt erősítő összeállítása egyszerű folyamat, amikor néhány tiszta lépést követ.Az ilyen erősítőt gyakran használják olyan jelekhez, amelyek idővel változnak, mint például audio.A következő lépések segítenek kiválasztani a megfelelő részeket, és ellenőrizni, hogy minden a várt módon működik -e.

• Válassza ki a tranzisztort

Kezdje azzal, hogy kiválaszt egy tranzisztorot, amely megfelel az áramkör igényeinek.Gondoljon arra, hogy mekkora feszültséget fog kezelni a gyűjtő és az emitter között, mekkora energiát kell kezelni, és milyen frekvenciatartományban kell működnie. Az általános célú erősítőknél az alapvető NPN tranzisztor, mint például a 2N3904, gyakran jól működik, de másokat választhat az Ön konkrét projektje alapján.

• Válassza ki a kollektor ellenállást

A kollektor ellenállás segít beállítani a kimeneti feszültséget.Egy jó kiindulási pont az, ha a kollektorot a tápfeszültség körülbelül felére állítja.Ez lehetővé teszi a jelszobának, hogy mind fel, mind lefelé lenghessen.Használja az Ohm törvényét (r = v / i) az érték megtalálásához.Csak döntse el, hogy mekkora áramot szeretne átjutni az ellenálláson, és ossza meg a feszültséget az adott árammal.

• Válassza ki az alap ellenállást

Annak érdekében, hogy a tranzisztor helyesen működjön, a megfelelő mennyiségű áramot be kell adnia az alapjába.Először ossza meg a kollektoráramot a tranzisztor nyereségével (β), hogy megtalálja az alapáramot.Ezután használja az ellátási feszültséget és azt a tényt, hogy az alap általában körülbelül 0,6 V -os a föld fölött ül, hogy megtalálja az alapállóságot.Az Ohm törvénye itt ismét hasznos.

• Számítsa ki a tengelykapcsoló kondenzátorokat

A kondenzátorokat a DC és az AC jelek átadására használják.A megfelelő méret kiválasztásához nézze meg a jel által használt legalacsonyabb frekvenciát, valamint a bemeneti vagy kimeneti ellenállást.Használja az XC = 1 / (2πFC) képletet, hogy megbizonyosodjon arról, hogy a kondenzátor reaktanciája megfelel -e az impedanciának ezen a frekvencián.Ez erősen tartja a jelét anélkül, hogy levágná az alacsony végét.

• Vizsgálja meg újra a számításait

Miután kiválasztotta az összes alkatrészt, szánjon egy percet, hogy mindent kétszer ellenőrizze.Nézze meg az ellenállási értékeket, az aktuális szinteket és a kondenzátorválasztást.Győződjön meg arról, hogy a tranzisztor a megfelelő tartományban működik, és a jelút tiszta -e.A kis csípések ebben a szakaszban az erősítője sokkal jobban teljesítheti, ha felépült.

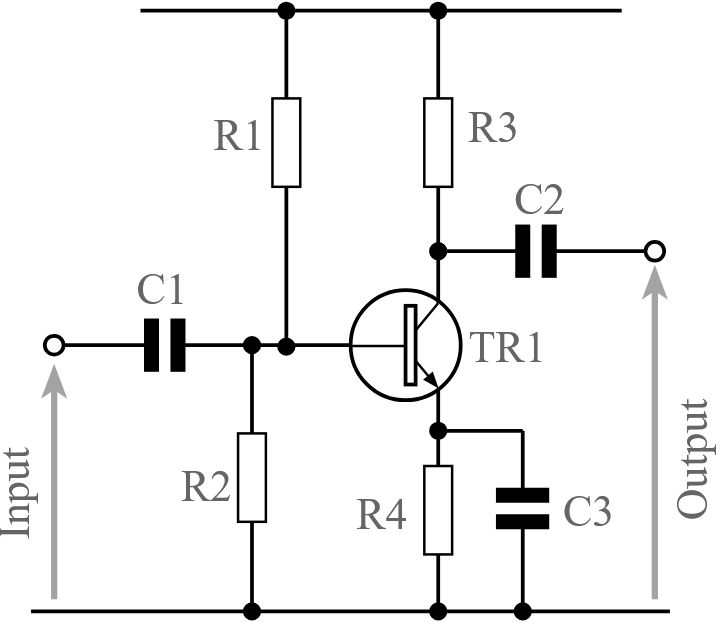

Jobb AC-kapcsolt közös emitter erősítő

Amikor akarsz egy megbízhatóbb és jobban teljesítő erősítő, A közös emitter áramkör ezen verziója az út.Néhány extra alkatrész hozzáadásával - mint például több ellenállás és kondenzátorok—Mész az áramkört stabilabb és javítja nyereségét, főleg azért AC jelek-Ezek a hozzáadott alkatrészek segítik az erősítő tartózkodását következetes, még akkor is, ha a tranzisztor tulajdonságai kissé megváltoznak, vagy a hőmérséklet eltolódik.

A terv egyik legfontosabb fejlesztése a feszültségválasztó két ellenállással készült elfogultság az alap-Ez teszi a az alapfeszültség sokkal kiszámíthatóbb, ami azt jelenti, hogy a tranzisztor megbízhatóan a megfelelő működési régiójában marad.Az áramkör tartalmaz egy emitter ellenállás Ez beállítja a kibocsátó feszültségét és segít stabilitás-Ez az ellenállás teszi a tranzisztort kevésbé érzékeny az aktuális nyereség (β) változásaira, Ami akkor fontos, ha a következetes teljesítményre törekszik.

-Hoz Fokozza az AC nyereséget, a A kondenzátort hozzáadják az emitter ellenállásán-Ez kitérő kondenzátor lehetővé teszi az AC jelek számára, hogy "kihagyják" az ellenállást, Az általános nyereség növelése az áramkör ezeknek a jeleknek az áramkörének, miközben továbbra is az DC torzító stabil.Az eredmény egy olyan áramkör, amely nem csak több megbízható de ad neked a erősebb, tisztább kimeneti jel-

Ez a verzió különösen akkor hasznos, ha valamit építesz állandóbb vagy amikor az erősítőnek szüksége van Csatlakozzon más szakaszokhoz a jelminőség elvesztése nélkül-Lehet, hogy egy kicsit összetettebbnek tűnik, mint az alapvető verzió, de a előnyökkel jár a teljesítmény és a megbízhatóság Tegyen egy nagyszerű előrelépést, ha kényelmesebbé válik az egyszerűbb mintákkal.

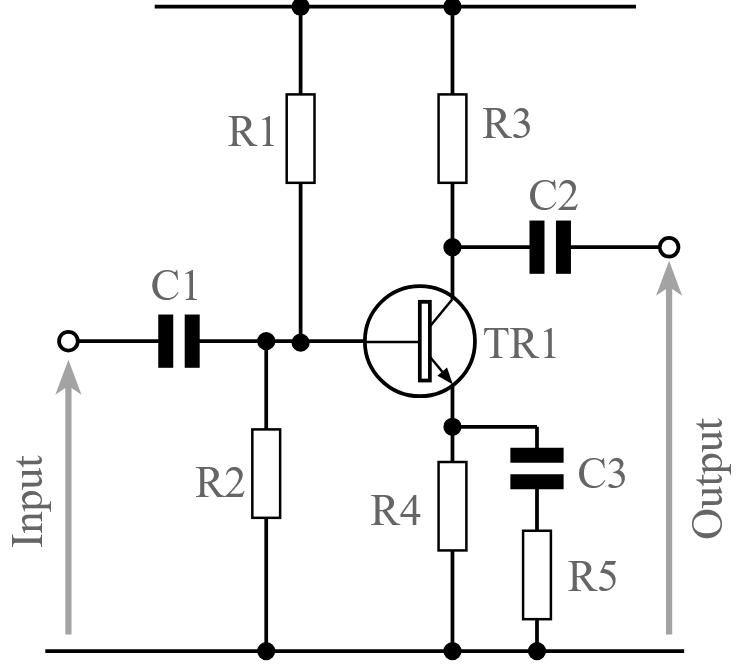

4. ábra: Javított közös emitter erősítő több alkatrészkel

Lépések az alapvető AC-kapcsolt erősítő felépítéséhez

Az erősítőnek ez a verziója több alkatrészt tartalmaz, ami jobb teljesítményt nyújt, különösen a nyereség és a DC stabilitás esetén.A következő lépések lebontják az értékek megválasztásának és az áramkör tisztán és egyszerűen történő megtervezésének folyamatát.

• Válassza ki a tranzisztort

Válasszon egy tranzisztort annak alapján, hogy az áramkörnek milyen feszültség, áram és jel típus szempontjából igényel.Az általános célú NPN tranzisztor sok esetben jól működik, de ügyeljen arra, hogy gond nélkül kezelje az ellátási feszültséget és az áramot.

• Számítsa ki a kollektor ellenállást

Döntse el, hogy mekkora áramot kell az áramkörnek beillesztenie a következő szakaszba.Ezután válasszon egy kollektor feszültségét, amely az ellátási feszültség körülbelül fele - ez megadja a jelszobát, hogy fel -le mozogjon.Használja az Ohm törvényét (r = v / i) a megfelelő ellenállás értékének kitalálásához.

• Számítsa ki az emitter ellenállást

A jobb stabilitás érdekében állítsa az emitter feszültségét körülbelül 1 V -ra, vagyis a tápfeszültség kb. 10% -ára.Mivel az emitter áram majdnem megegyezik a kollektorárammal, kiszámíthatja az emitter ellenállást úgy, hogy a kibocsátó feszültséget az árammal osztja el.

• Határozza meg az alapáramot

Az alapáram megtalálásához ossza meg a kollektoráramot a tranzisztor nyereségével (β vagy HFE).Ha a nyereség változik, akkor biztonságosabb a tartomány alsó végének használata, hogy megbizonyosodjon arról, hogy a tranzisztor továbbra is megfelelően bekapcsol.

• Határozza meg az alapfeszültséget

Az alapfeszültség az emitter feszültsége és az alap-emitter csomópont feszültsége.A szilícium tranzisztorok esetében ez körülbelül 0,6 V.Tehát, ha az emitter 1 V -nál van, akkor az alapnak 1,6 V körül kell lennie.

• Állítsa be az alap ellenállás értékeit

Használjon két ellenállást egy feszültségválasztóban (R1 és R2), hogy a megfelelő feszültséget kapja az alapnál.Egy jó szabály az, hogy az áramot az alapáram kb. Tízszerese átfolyjon rajtuk.Ez segít megőrizni az alapfeszültség stabilitását.Válassza ki az ellenállási értékeket a szükséges feszültség és az ellátási feszültség alapján.

• Adja hozzá a kibocsátó bypass kondenzátort

Az AC nyereség javítása érdekében adjon hozzá egy kondenzátort az emitter ellenálláshoz.Ez lehetővé teszi az AC jelek számára, hogy megkerüljék az ellenállást, növekvő nyereséget.Válasszon egy kondenzátort, amelynek reaktanciája megegyezik a kibocsátó ellenállással az áramkör legalacsonyabb frekvenciáján.

• Válassza ki a bemeneti kondenzátort

A bemeneti kondenzátornak olyan reaktanciával kell rendelkeznie, amely megegyezik a bemeneti ellenállással a jel legkevesebb frekvenciáján.Ez megakadályozza az alacsony frekvenciájú jelek blokkolását.Becsülheti a bemeneti ellenállást, mint a tranzisztor nyereségét az emitter ellenállás értékének időpontja.

• Válassza ki a kimeneti kondenzátort

Ez a kondenzátor átadja az amplifikált jelet a következő szakaszba, miközben blokkolja a DC -t.Válasszon egy olyan értéket, amely megfelel a terhelés ellenállásának (az áramkör következő részének) a legalacsonyabb frekvencián, amellyel dolgozik.

• Értékelje újra feltételezéseit

Miután a terv befejeződött, szánjon egy pillanatra, hogy visszamenjen és ellenőrizze mindent.Győződjön meg arról, hogy a tranzisztor továbbra is képes kezelni az áramot és a feszültséget, az ellenállási értékek értelme van, és az összes kondenzátorválasztás támogatja a megfelelő frekvenciákat.A gyors áttekintés segít elkerülni a problémákat később.

A frekvencia válaszának és a jel sávszélességének megértése

Amikor egy közös emitter erősítőt épít, ez segít megtudni, hogyan kezeli eltérő jel gyakoriság-Egyes jelek könnyen áthaladnak, míg mások a használt alkatrészektől függően gyengébbek lehetnek - különösen a kondenzátorok és ellenállások-

Az erősítő által jól kezelhető frekvenciatartományt annak nevezik sávszélesség--Kor nagyon alacsony gyakoriság, a kondenzátorok blokkokként viselkedhetnek, mert Ellenállás (nevezik reaktancia) felmegy.-Kor magas frekvenciák, lehetővé teszik, hogy a jelek könnyebben áthaladjanak.Ezért fontos választani kondenzátorértékek a legalacsonyabb frekvencia Az áramkörnek együtt kell működnie.Például, ha a jele csökken 20 Hz, A kondenzátoroknak elég nagynak kell lenniük ahhoz, hogy ezt túl sok veszteség nélkül engedjék át.

A kondenzátor az emitter ellenálláson - néven ismert bypass kondenzátor—Tben is nagy különbség van.Segít Növelje az erősítő nyereségét AC jelekhez-Ha ez a kondenzátor túl kicsi, akkor az áramkör lehet elveszíti a nyereséget alacsonyabb frekvenciákon-De a megfelelő értékkel növeli a teljesítményt anélkül, hogy befolyásolná a DC beállítását.

Ennek megértése segít olyan alkatrészek kiválasztásában, amelyek az erősítőt készítik jobban dolgozik a használt jelekhez, akár audio, érzékelők vagy más váltóáramú források-Miután megkapta a letartóztatását, sokkal könnyebbé válik a formatervezéshez a különböző frekvenciatartományokhoz való beállítása.

Hogyan lehet mérni és tesztelni az erősítő áramkört

Miután összeállította az erősítő áramkört, jó ötlet Ellenőrizze, hogy minden az a várt módon történő munkavégzés-Nincs szükséged bonyolult eszközökre - egyszerű multiméter gyakran elég az induláshoz, és egy oszcilloszkóp Hasznos, ha részletesebben szeretné megnézni a jelet.

Kezdje a multiméter használatával, hogy ellenőrizze a tápfeszültség és erősítse meg, hogy eléri -e az áramkört.Ezután mérje meg a feszültséget a gyűjtő, bázis, és emitter a tranzisztorból.A legtöbb esetben a A kollektornak a tápfeszültség felének körül kell lennie, míg az emitter kissé a föld felett lesz.A bázis kb. 0,6 volt magasabb, mint az emitter Ha szilícium tranzisztort használ.Ezek a leolvasások segítenek megtudni, hogy a A tranzisztor megfelelően elfogult és készen áll az erősítésre.

Ha van egy jelzőkenerátor és egy oszcilloszkóp, tesztelheti, hogy az erősítő hogyan kezeli egy kis AC jelet.Csatlakoztassa a alacsony frekvenciájú szinuszhullám a bemenethez, és ellenőrizze a kimenetet a hatókörön.Látnia kell a A bemeneti jel nagyobb verziója fejjel lefelé fordult-Ha a kimenet megjelenik Túl gyenge vagy torzult, ellenőrizze duplán az ellenállás vagy a kondenzátor értékeit.

Még hatókör nélkül is megpróbálhatja használni egy hangjel- mint egy telefonból vagy zenelejátszóból - és csatlakoztassa a kis hangszóró a kimenethez a kondenzátor-Ha hallja a hangot, ez azt jelenti, hogy az erősítő működik.

Tesztelés Segít annak biztosításában, hogy az áramkör azt csinálja, amit el kell tennie, és ez is megadja a Jobb érzés, hogyan viselkedik-Ez egy egyszerű, de hasznos lépés, amely elkészíti a projektet megbízhatóbb.

További segítség a tranzisztorok kiválasztásában

Ahogy több időt töltesz a munkával tranzisztor áramkörök, különösen általános emitter erősítők, a megfelelő tranzisztor könnyebbé és természetesebbé válik.Eleinte úgy érzi, hogy túl sok lehetőség van, de az idő múlásával jobban megértheti, mi működik a legjobban a különféle típusú áramköröknél.Elkezdi felismerni a mintákat - például mely tranzisztorok jó általános célú erősítők és melyekhez jobban megfelelnek átkapcsolás-

-Ra erősítő áramkörök, általában egy tranzisztort szeretne, amely a tisztességes nyereség, kezeli a tápfeszültség kényelmesen, és jól teljesít a frekvencia Dolgozol együtt.Nem mindig kell valami csúcskategóriás-sok gyakori, megfizethető tranzisztorok tökéletesen jól dolgozzon Alapvető audio vagy jelerősítők-

Másrészt, ha olyan áramkört épít, ahol a tranzisztor inkább egy beindító kapcsoló—Mike egy LED, motor vagy relé- jobb, ha a Tranzisztor váltása-Ezeket úgy tervezték Kapcsolja be és kikapcsolja gyorsan és fogantyú éles változások az áramban késés nélkül.Még akkor is, ha egy tranzisztornak van a nagy sebességű besorolás vagy a gyors válaszidő (Mint a magas FT), ez nem mindig azt jelenti, hogy jól teljesít egy kapcsolóáramkörben. Tranzisztorok váltása kezelésre készülnek Gyors átmenetek és hirtelen terhelések hatékonyabban.

Tehát általános szabályként próbálja meg illessze össze a tranzisztort a munkával meg kell tennie.A gyakorlatban talál néhányat lehetőségek Ez működik a legtöbb áramkörben.Akár jel erősítése vagy a digitális kapcsoló, a megfelelő típusú tranzisztor Segít az áramköröknek megbízhatóbban futni, és csak a várt módon hajtja végre.

Következtetés

Most, hogy megvizsgálta, hogyan működik egy közös emitter erősítő, és hogyan lehet egy lépésről lépésre felépíteni, magabiztosabbnak kell lennie a saját áramkörének összerakásának.Függetlenül attól, hogy egyszerű logikai jelekkel dolgozik, vagy olyan AC bemenetek, mint az audio, amplifikálódik, az ilyen típusú áramkör szilárd választás.Ne felejtse el, hogy szánjon időt a számításokkal, és ellenőrizze az összetevő értékeit.Egy kis gyakorlattal könnyebben létrehozhat olyan erősítőket, amelyek jól működnek bármilyen projektnél.
