XC4VLX100-10FFG1148C FPGA: Jellemzők, specifikációk, alkalmazások és programozási útmutató

Ha összetett digitális mintákkal dolgozik, akkor az XC4VLX100-10FFG1148C megadja a szükséges energiát és rugalmasságot.Ez az FPGA nagy logikai kapacitást, beépített memóriát és számos I/O csapot tartalmaz, így ideális az igényes alkalmazásokhoz.Ebben az útmutatóban megismerheti annak funkcióit, teljesítményét, időzítési paramétereit, alkalmazásait, programozási lépéseit, előnyeit és hátrányait, a csomagolási részleteket és a gyártó hátterét.

Katalógus

Mi az xc4vlx100-10ffg1148c?

A Xc4vlx100-10ffg1148c egy nagy teljesítményű FPGA a Xilinx-től (ma AMD), amely a Virtex-4 LX családhoz tartozik, amelyet egy 90 nm-es réz folyamatra építettek.Ezt az eszközt összetett digitális logikai megvalósításokhoz tervezték, és része az LX sorozatnak, amely hangsúlyozza a logikát és a memória erőforrásokat nagysebességű soros adó-vevők nélkül.Az 1148-golyó FCBGA csomagja és a kereskedelmi hőmérsékleti besorolás alapján az LX sorozat egyik magasabb kapacitású lehetősége.

XC4VLX100-10FFG1148C-t keres?Vegye fel velünk a kapcsolatot, hogy ellenőrizze az aktuális készleteket, az átfutási időt és az árakat.

Xc4vlx100-10ffg1148c szolgáltatások

• Nagy logikai kapacitás

Az XC4VLX100-10FFG1148C 110 592 logikai cellát biztosít, lehetővé téve a komplex digitális tervek megvalósítását egyetlen eszközön.Ez a nagy logikai kapacitás alkalmassá teszi a nagy sűrűségű feldolgozási és vezérlő funkciókra.

• Beágyazott és elosztott memória

Körülbelül 4,22 MBit teljes memóriát integrál, kombinálva a Block RAM -ot és az elosztott RAM -ot.Ez a memória-architektúra támogatja a hatékony adattárolást, a pufferelést és a chip feldolgozását, anélkül, hogy kiterjedt külső memóriára lenne szükség.

• Kiterjedt I/O források

Az eszköz 768 felhasználói I/O csapot kínál, rugalmasságot biztosítva a különféle külső alkatrészekkel és rendszerekkel való kapcsolódáshoz.Ezek az I/OS a Selectio ™ szolgáltatáson keresztül támogatják a szabványok széles skáláját, javítva a tábla szintű kapcsolatát.

• Nagyteljesítményű mag

Az 1,2 V -os magfeszültséggel működő FPGA támogatja a belső órát, amely körülbelül 500 MHz -ig terjed, gyors logikai teljesítményt nyújtva.Ez biztosítja a megbízható működést a nagysebességű alkalmazások igénylésében.

• Kereskedelmi hőmérsékleti tartomány

0 ° C-ra és +85 ° C-ra besorolva az eszközt kereskedelmi minőségű környezetre tervezték.Stabil teljesítményt tart fenn az ipari és beágyazott rendszerek tipikus működési körülményei között.

Referencia óra időzítési paraméterek

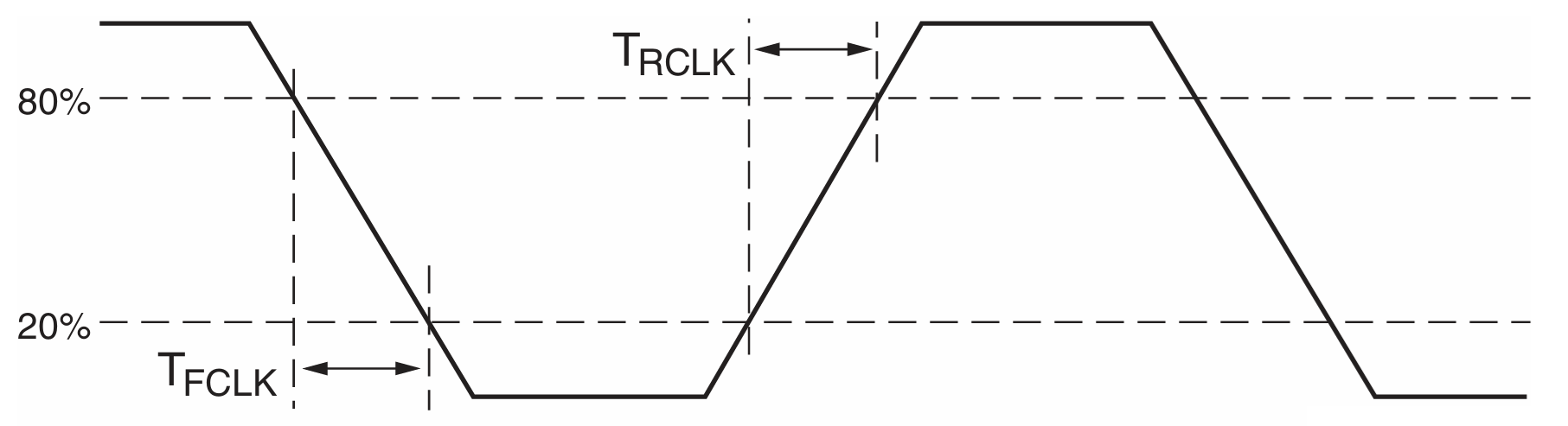

Az ábra az XC4VLX100-10FFG1148C óra emelkedési és őszi időmérését mutatja, a T-re összpontosítva_RCLK (emelkedési idő) és t_FCLK (Az őszi idő) az órajel 20% és 80% -os feszültségszintje között.Ez szemlélteti, hogy az óra milyen gyorsan áttér az alacsonyról magasra és magasra és alacsonyra, ami kiválóan alkalmas az időzítés integritásának és az FPGA megbízható működésének fenntartására.Ezen szélek pontos ellenőrzése biztosítja a belső logika és a külső interfészek pontos szinkronizálását.Az XC4VLX100-10FFG1148C-ben a megfelelő emelkedés és esési idő fenntartása fontos a stabil nagysebességű teljesítmény és a jel torzulásának minimalizálása szempontjából.

Általánosított tesztbeállítás

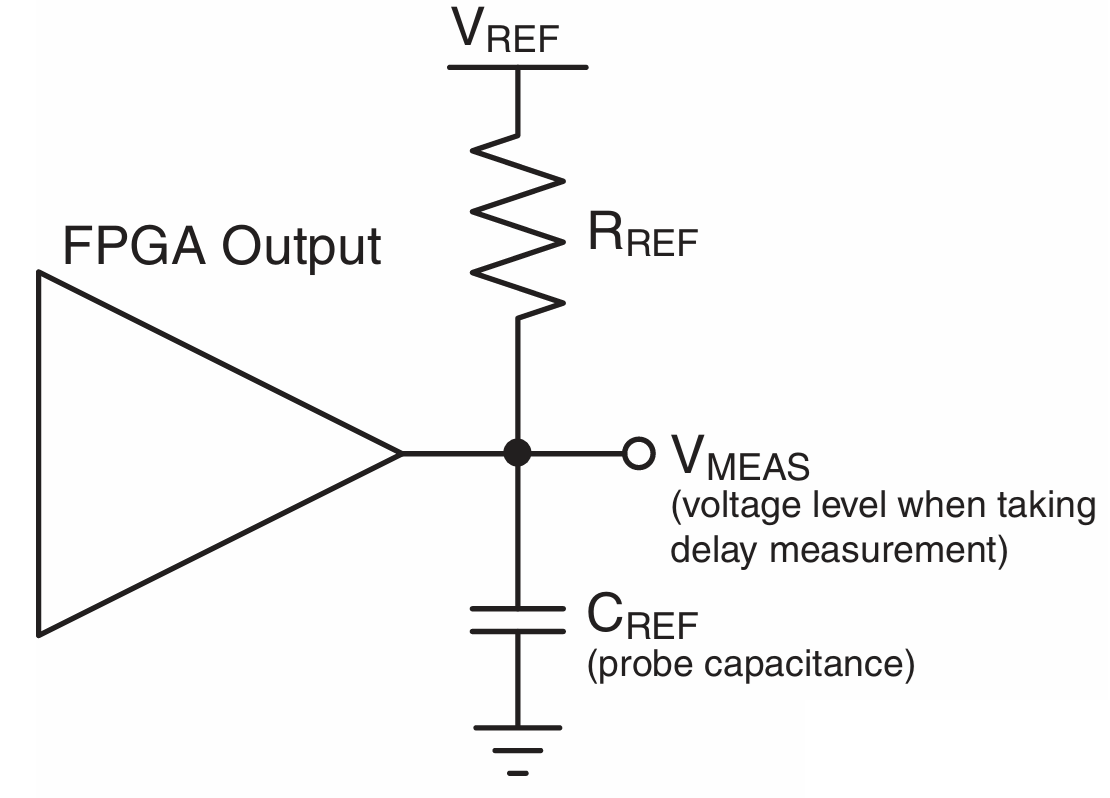

Az ábra szemlélteti az XC4VLX100-10F148C FPGA kimeneti késleltetésének és jel jellemzőinek mérésére használt általánosított tesztbeállítást.Referencia ellenállás (R_Ref) és kondenzátor (C_Ref) az FPGA kimenetéhez csatlakoztatva, V -vel_Mérés ábrázolja azt a feszültségszintet, amelyen az időzítési mérések elvégzése.Ez a szabványosított beállítás biztosítja a jelátviteli késések következetes és pontos mérését a különböző tesztkörnyezetekben.Az XC4VLX100-10FFG1148C esetében ez fontos a nagysebességű I/O teljesítmény validálásához és annak biztosításához, hogy az eszköz megfeleljen az időzítési előírásoknak a valódi alkalmazásokban.

Xc4vlx100-10ffg1148c specifikációk

Beír	Paraméter
Gyártó	AMD/Xilinx
Sorozat	Virtex®-4 lx
Csomagolás	Tálca
Alkatrész állapota	Aktív
Labs/CLB -k száma	12288
A logikai elemek/cellák száma	110592
Összes RAM BITS	4423680
I/O száma	768
Feszültség - ellátás	1,14 V ~ 1,26 V
Szerkesztési típus	Felszíni
Üzemi hőmérséklet	0 ° C ~ 85 ° C (TJ)
Csomag / tok	1148-BBGA, FCBGA
Beszállító eszköz csomag	1148-FCPBGA (35 × 35)
Alaptermék száma	Xc4vlx100

Xc4vlx100-10ffg1148c alkalmazások

1. Digitális jelfeldolgozó (DSP) rendszerek

Az XC4VLX100-10FFG1148C jól alkalmas nagy teljesítményű DSP algoritmusok megvalósításához, nagy logikai kapacitásának és beágyazott memóriájának köszönhetően.Építhet olyan egyedi feldolgozási csővezetékeket, amelyek időben kezelik az intenzív számításokat.Ez ideálissá teszi az olyan alkalmazásokhoz, mint a képfeldolgozás, a radarrendszerek és a fejlett szűrés.

2. beágyazott rendszergyorsulás

Rugalmas architektúrájával az eszközt széles körben használják a beágyazott rendszerfunkciók, például a protokollkezelés, a buszkezelés és a hardver kirakodás felgyorsítására.Ha a feladatokat a szoftverről az FPGA szövetre változtatja, javítja a rendszer reakcióképességét.Ez lehetővé teszi a teljesítmény optimalizálását, miközben fenntartja a tervezés rugalmasságát.

3. Kommunikációs és hálózati berendezések

Az FPGA magas I/O száma és feldolgozási képességei lehetővé teszik a kommunikációs infrastruktúrához, beleértve a kapcsolókat, útválasztókat és az interfészhidakat.Kezelheti a komplex hálózati protokollokat és a nagy sávszélességű adatfolyamokat, alacsony késéssel.Ez megbízható választássá teszi a gerinchálózat- és adatközpont -rendszereket.

4. nagysebességű adatgyűjtés és feldolgozás

Az XC4VLX100-10FFG1148C kiemelkedik az olyan alkalmazásokban, amelyek gyors adatgyűjtést és feldolgozást igényelnek, például műszereket és tudományos berendezéseket.Beágyazott memória- és logikai erőforrásai lehetővé teszik a gyors pufferolást és a párhuzamos adatok manipulációját.Ez biztosítja a nagy adatmennyiségek hatékony kezelését a környezetben.

Xc4vlx100-10ffg1148c hasonló alkatrészek

Meghatározás	Xc4vlx100-10ffg1148c	Xc4vlx100-10ffg1148i	Xc4vlx100-11ffg1148c	Xc4vlx100-10ff1148c	Xc4vlx100-10ffg1513c	Xc4vlx100-12ffg1148c
Gyártó	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Család	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx
Logikai kapacitás	110 592 sejt	110 592 sejt	110 592 sejt	110 592 sejt	110 592 sejt	110 592 sejt
Csomagtípus	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Golyószám	1148	1148	1148	1148	1513	1148
Sebesség -fokozat	–10	–10	–11	–10	–10	–12
Hőmérsékleti fokozat	Kereskedelmi (C)	Ipari (i)	Kereskedelmi (C)	Kereskedelmi (C)	Kereskedelmi (C)	Kereskedelmi (C)
Magfeszültség	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V
Üzemi hőmérsékleti tartomány	0 ° C - +85 ° C	–40 ° C - +100 ° C	0 ° C - +85 ° C	0 ° C - +85 ° C	0 ° C - +85 ° C	0 ° C - +85 ° C
Különbség	Alaprész, standard PKG	Ipari hőmérsékleti támogatás	Nagyobb sebességű fokozat	Hiányzik a „G” megnevezés	Nagyobb csomag, több I/O	A leggyorsabb sebesség -fokozat sorrendben

Xc4vlx100-10ffg1148c programozási lépések

Az XC4VLX100-10FFG1148C programozása előtt gondoskodnia kell arról, hogy a fejlesztési környezet és a konfigurációs fájlok megfelelően beállítsák.Az eszköz több konfigurációs módot támogat, így a megfelelő korai kiválasztása biztosítja a zökkenőmentes és sikeres programozási folyamatot.

1. Kapcsolja be az eszközt

Kezdje úgy, hogy a szükséges feszültség sínekkel (VCCint, VCCaux és VCC_Config) alkalmazza az FPGA -t.Gondoskodnia kell arról, hogy ezek a feszültségek elérjék a stabil szinteket, mielőtt bármilyen konfiguráció megkezdődik.A megfelelő teljesítményszekvenálás jó az inicializálási hibák elkerülése érdekében.

2. Válassza ki a Konfigurációs módot

Ezután az FPGA mintavételi csapjait az init_b emelkedő szélén mintázza, hogy meghatározza, melyik konfigurációs módszert kell használni.Választhat a JTAG, a Slave Serial, a Master Serial vagy a SelectMap közül, a beállításától függően.Győződjön meg arról, hogy az üzemmód -csapok helyesen vannak -e beállítva, mivel szabályozzák a bitream betöltését.

3. Inicializálja az eszközt

Az FPGA törli a konfigurációs memóriáját és felkészül a bitstream betöltésére az inicializálás során.Ebben a szakaszban olyan jeleket használnak, mint az init_b, a GWE és a GTS, hogy az eszközt ismert állapotba állítsák.Gondoskodnia kell arról, hogy az összes inicializálási jel a várt módon viselkedjen, mielőtt folytatná.

4. Töltse be a bitstream -t

A választott interfész használatával most a konfigurációs bitstream -t továbbítja az FPGA -ba.Például, ha JTAG -t használ, akkor a bitstream sorozatba kerül az eszköz konfigurációs memóriájába.A sikeres programozáshoz pontos és teljes bitstream transzferre van szükség.

5. Indítsa el a konfigurációs folyamatot

Miután a bitstream teljesen betöltött, az FPGA kilép a Shift módból, és megkezdi az indítási sorrendet.A JSTART parancs vagy azzal egyenértékű folyamat kiváltja az eszközt a konfiguráció véglegesítéséhez.Engedje meg, hogy az FPGA megszakítások nélkül befejezze ezt a szakaszot.

6. Töltse ki a konfigurációt és írja be a felhasználói módot

Az FPGA automatikusan ellenőrzi a bitstream integritását a CRC segítségével, és ha érvényes, akkor a kész jelet érvényesíti.Amint ez megtörténik, a felhasználói logika aktívvá válik, és az eszköz a terv szerint működik.Ezen a ponton a konfigurációs folyamat befejeződött, és az FPGA teljesen működőképes.

7. Opcionális ellenőrzés

Végül elvégezheti a visszaadási vagy ellenőrzési lépést annak biztosítása érdekében, hogy a konfiguráció sikeres legyen.Ezt meg lehet tenni a JTAG vagy a SelectMap segítségével, a használt módtól függően.Bár opcionális, nagyon ajánlott a rendszerek számára a megfelelő programozás megerősítésére.

Xc4vlx100-10ffg1148c előnyök és hátrányok

Előnyök

• Alacsonyabb az energiafogyasztás sok 90 nm -es FPGA -hoz képest.

• Érett és stabil tervezési ökoszisztéma támogatja.

• Erős teljesítmény-költség arány a generációhoz.

• A moduláris ASMBL architektúra javítja a tervezési hatékonyságot.

• Megbízható, bevált platform a régóta alapított mintákhoz.

Hátrányok

• A régi technológián alapul, korlátozott jövőbeli támogatással.

• Hiányzik az újabb családokban található nagysebességű soros adó-vevők.

• Alacsonyabb méretezhetőség és rugalmasság a modern FPGA -khoz képest.

• A termék kora miatti potenciális beszerzési kihívások.

• Gondos energiát és hőgazdálkodást igényel a nagy felhasználáskor.

Xc4vlx100-10ffg1148c csomagolási méretek

Paraméter	Méretek
Csomagtípus	FFG1148 (Flip-chip Fine-Pitch BGA)
Golyóhely	1,00 mm
Csomag testméret (L × W)	35,00 mm × 35,00 mm
Csomag testméret (l × w, hüvelyk)	1,378 × 1,378 in
Általános csomagmagasság (A)	3,40 mm (tipikus)
Általános csomagmagasság (a, hüvelyk)	0,134 in (tipikus)
Testméret -tolerancia	± 0,20 mm
Golyóelem	34 × 34 (1,00 mm hangmagasságú rács)
Golyószám	1148 golyó
Golyó átmérője (névleges)	0,60 mm
Szubsztrát vastagsága (B)	~ 1,00 mm
Kiemelkedő magasság (A1)	0,40 mm (névleges)
Heat slug / fém sapka mérete	~ 32 mm négyzet (tipikus felső fém terület)
Szerkesztési típus	Felszíni

Xc4vlx100-10ffg1148c gyártó

Az xc4vlx100-10ffg1148c-t gyártják Xilinx, úttörő a programozható logikai eszközök területén.2022 -ben Xilinx részévé vált AMD (Advanced MICRO-eszközök), tovább erősítve helyzetét a nagy teljesítményű számítástechnikában és az adaptív technológiákban.Ez az egyesülés ötvözi a Xilinx FPGA szakértelmét az AMD feldolgozási vezetésével, biztosítva a robusztus hosszú távú támogatást és innovációt olyan termékek számára, mint az XC4VLX100-10FFG1148C.

Következtetés

Az XC4VLX100-10FFG1148C kiemelkedik a nagy logikai cellák száma, a rugalmas memória-architektúra, a széles I/O képességek és a szilárd teljesítmény miatt a generáción belül.Támogatja a nagysebességű órát és a megbízható jel integritását, így jól alkalmas a DSP, a hálózatépítés és a beágyazott rendszerek igényes alkalmazásaira.Miközben bizonyított stabilitást és érett ökoszisztémát kínál, tükrözi a régi technológiát néhány méretezhetőséggel és beszerzési korlátozással, ami alaposan megfontolja a modern tervek számára.

Adatlap PDF

Xc4vlx100-10ffg1148c adatlapok:

Virtex-4 FPGA DC/kapcsolási tulajdonságok.pdf
