XC2S50-5TQG144I FPGA: Jellemzők, specifikációk, alkalmazások és programozási útmutató

Az XC2S50-5TQG144I egy rugalmas és erőteljes FPGA (mező programozható kapu tömb) az AMD Xilinx Spartan-II családjának.Digitális projektekhez tervezték, amelyek testreszabást, sebességet és megbízhatóságot igényelnek.Ez az útmutató elmagyarázza az FPGA szolgáltatásait, specifikációit, programozási folyamatát és felhasználását, hogy megértse, hogyan lehet a lehető legtöbbet kihozni.

Katalógus

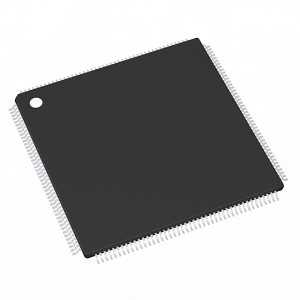

XC2S50-5TQG144I áttekintés

A XC2S50-5TQG144I egy Spartan-II FPGA az AMD Xilinx-től, amelyet digitális projektekhez terveztek, amelyek rugalmasságot és teljesítményt igényelnek.50 000 rendszerkapuval és 1728 logikai cellával rendelkezik, lehetővé téve az összetett feladatok kezelését.A chip 384 konfigurálható logikai blokkot (CLB) és 32 768 RAM bitet tartalmaz, jó memóriát és feldolgozási teljesítményt biztosítva.92 bemeneti/kimeneti (I/O) csapokkal könnyen csatlakozhat más alkatrészekhez.Ez egy 144 tűs vékony quad lapos csomagban (TQFP) kapható, amely kompakt és könnyen használható.Az FPGA 2,5 V -on fut (biztonságos tartományban 2,375 V -2,625 V), és -40 ° C és +100 ° C közötti hőmérsékleten jól működik.Ez a Spartan-II FPGA 0,18 mikron technológiával készül, ami hatékony és megbízható.Programozható, azaz szükség szerint frissítheti funkcióit.

Költséghatékony, nagy teljesítményű megoldás esetén az optimális választás, a kiváló minőség biztosítása.

XC2S50-5TQG144I CAD modellek

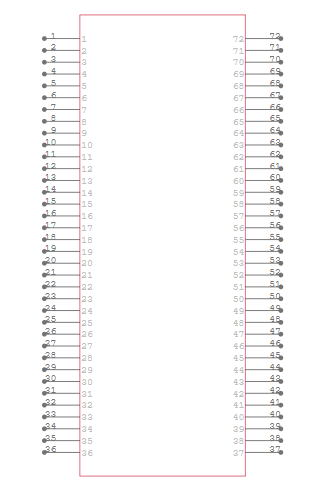

XC2S50-5TQG144I szimbólum

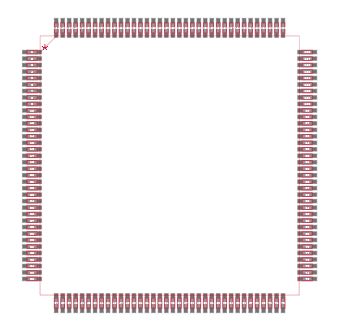

XC2S50-5TQG144I lábnyom

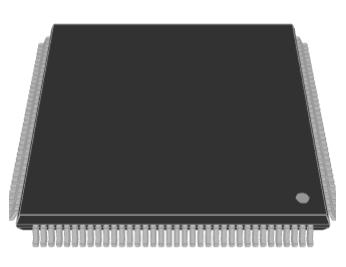

XC2S50-5TQG144I 3D modell

XC2S50-5TQG144I szolgáltatások

• Rendszerkapu: Az XC2S50-5TQG144I FPGA körülbelül 50 000 rendszerkapárt kínál.Ez lehetővé teszi a komplex digitális tervek és alkalmazások támogatását, amelyek jelentős mennyiségű logikai feldolgozási képességet igényelnek.

• Logikai cellák: Ez az eszköz 1728 logikai cellát tartalmaz, amelyek megkönnyítik a bonyolult logikai konfigurációk megvalósítását és az FPGA -n belüli különféle digitális funkciók létrehozását.

• Konfigurálható logikai blokkok (CLB): 384 konfigurálható logikai blokkot (CLB) tartalmaz, biztosítva az FPGA logikájának alapját.Ezeket a blokkokat be lehet programozni és újrakonfigurálni, hogy megfeleljenek a konkrét tervezési követelményeknek, javítva az eszköz általános sokoldalúságát.

• Kos: Az FPGA 32 768 bit belső RAM -mal van felszerelve, hatékony adattárolási és visszakeresési képességeket kínálva az adatok manipulációjával és az ideiglenes adattárolással járó feladatokhoz.

• I/O csapok: 92 I/O csapokkal az XC2S50-5TQG144I biztosítja a bőséges külső csatlakozást, lehetővé téve, hogy az átfogó rendszer integrációjának más eszközeivel és alkatrészeivel kapcsolatba lépjen.

• Üzemi feszültség: Az eszköz 2,5 V névleges feszültséggel működik, elfogadható tartományban 2,375 V és 2,625 V között.Ez a feszültségtartomány segíti a stabil működést és a megbízható teljesítményt különböző elektromos körülmények között.

• Hőmérsékleti tartomány: Az XC2S50-5TQG144I -t úgy tervezték, hogy hatékonyan működjön széles hőmérsékleti tartományban, -40 ° C -tól +100 ° C -ig, így alkalmassá teszi a kihívást jelentő termikus körülmények között történő telepítésre.

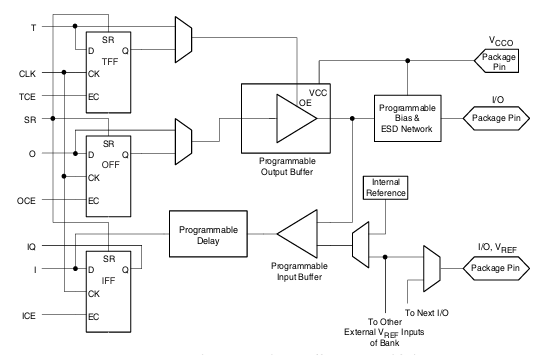

XC2S50-5TQG144I blokkdiagram

A diagram megmutatja, hogyan mozognak a jelek a XC2S50-5TQG144I FPGA-Elmagyarázza, hogy a chip hogyan kezeli a bemeneti és kimeneti jeleket, hogy kommunikáljon más alkatrészekkel.A kimeneti oldal , a jelek az FPGA belsejéből származnak, és átmennek a flip-flopoknak nevezett tárolóegységeken.Ezek a flip-flopok adnak adatokat, és ellenőrizze, hogy a jelek a megfelelő időben változnak-e.A jelek ezután áthaladnak egy programozható kimeneti pufferön, amely beállítja a jel erőssége, és szabályozza, hogy milyen gyorsan változik.Van egy kapcsoló (OE vezérlés) is, amely úgy dönt, hogy a kimenetnek aktívnak kell lennie, vagy maradjon ki.A védelmi áramkör megakadályozza a statikus elektromosság károsodását, mielőtt a jel eléri az I/O csapokat, amelyek más eszközökhöz kapcsolódnak.A bemeneti oldal, A jelek kívülről írják be a programozható bemeneti pufferbe, amely feldolgozza őket, mielőtt elküldené őket az FPGA -ba.A programozható késleltetési egység segíti a jel időzítését, így minden szinkronban marad.Az FPGA belső referencia feszültség (VREF) is felhasználhat a különböző feszültségszintekhez, megkönnyítve a különféle típusú áramkörökkel való együttműködést.Néhány I/O csap megosztja ezt a feszültség -referenciát, hogy a jelek stabil maradjanak.Ez a kialakítás segíti az FPGA jelek hatékony kezelését, biztosítva a megfelelő időzítést, védelmet és kompatibilitást a különböző elektronikus alkatrészekkel.

XC2S50-5TQG144I specifikációk

Beír	Paraméter
Gyártó	AMD Xilinx
Sorozat	Spartan®-II
Csomagolás	Tálca
Alkatrész állapota	Elavult
Labs/CLB -k száma	384
A logikai elemek/cellák száma	1728
Összes RAM BITS	32 768
I/O száma	92
A kapuk száma	50 000
Feszültség - ellátás	2,375V ~ 2,625 V
Szerkesztési típus	Felszíni
Üzemi hőmérséklet	-40 ° C ~ 100 ° C (TJ)
Csomag / tok	144-LQFP
Beszállító eszköz csomag	144-TQFP (20x20)
Alaptermék száma	XC2S50

XC2S50-5TQG144I alkalmazások

Beágyazott rendszerek

A beágyazott rendszerekben az XC2S50-5TQG144I biztosítja a szükséges logikát a mikrovezérlő alapú alkalmazásokhoz.Széles körben használják az autóipari elektronikában, a hordozható eszközökben és a kisméretű robotikában a funkcionalitás és a reagálhatóság javítása érdekében.

Jelfeldolgozás

Az FPGA kitűnő a jelfeldolgozási feladatokban, ahol szükség van a párhuzamos feldolgozás elvégzésére.Ideális audio- és videofeldolgozáshoz, telekommunikációhoz és adatelemzéshez, amely a lóerőt biztosítja a komplex algoritmusok és a nagysebességű adatfolyamok kezelésére.

Ipari vezérlőrendszerek

Az ipari vezérlőrendszerek részesülnek ennek az FPGA robusztusságának és programozhatóságának, így alkalmassá teszi az olyan alkalmazásokra, mint a folyamatvezérlés, a gép automatizálása és a rendszerfigyelés.Megbízhatósága biztosítja a következetes teljesítményt a precíziós és működési stabilitást igénylő környezetben.

Kommunikációs rendszerek

A kommunikációs rendszerekben az XC2S50-5TQG144I segíti az adatátvitel és a vétel kezelését, a támogató tevékenységeket, például a jelmodulációt és a demodulációt, a protokoll-átalakítást és a hálózati útválasztást.Az alkalmazkodóképessége kulcsfontosságú a telekommunikációs infrastruktúrák és a felmerülő vezeték nélküli technológiák kialakulásában.

Prototípus készítése és fejlesztése

Az FPGA -t széles körben használják a digitális áramkörök prototípusának prototípusának.Sokan azt használják, hogy teszteljék és finomítsák ötleteiket a végső termelés előtt, különösen az összetett ASIC és az egyedi chip -tervezési projektekben.Ez a képesség csökkenti a fejlesztési időt és a költségeket, felgyorsítva a koncepciótól a piacon történő utat.

XC2S50-5TQG144I Hasonló alkatrészek

• XC2S50-5TQ144I

• XC2S50-5PQ208C

• XC2S50-6PQ208C

XC2S50-5TQG144I előnyök

Költséghatékonyság

Az XC2S50-5TQG144I kiemelkedik a megfizethetőség miatt, több dolláronkénti funkciót nyújtva, mint sok versengő FPGA.Ezt a költséghatékonyságot a fejlett folyamat technológiával és a hatékony architektúrával érik el, lehetővé téve a szélesebb körű telepítést a költségérzékeny piacokon.

Nagy teljesítményű I/O és csomagolás

Ez az FPGA az I/O szabványok széles skáláját támogatja, és különféle költséghatékony csomagolási lehetőségekben kapható.Ezek a szolgáltatások biztosítják, hogy az eszközt több alkalmazásba integrálhassák a teljesítmény feláldozása nélkül, így ideálissá válnak mind a csúcskategóriás, mind a volumen-vezérelt piacokon, ahol az interfész sokoldalúság és fizikai korlátok tényezők.

Rendszerszintű szolgáltatások

Az olyan fejlett memóriakezelési funkciókkal felszerelt, mint például az elosztott RAM és a konfigurálható blokk RAM, az XC2S50-5TQG144I javítja az adatkezelési hatékonyságot.Ezek a szolgáltatások megkönnyítik az összetett adattárolási és feldolgozási feladatokat, növelve a rendszer általános teljesítményét és méretezhetőségét.

Átprogramozhatóság

Az XC2S50-5TQG144I átprogramozhatósága korlátlan módosítást tesz lehetővé a konfigurációjában, ami a fejlesztési szakaszban előnyös.Ez a rugalmasság lehetővé teszi a tervek finomítását iteratív frissítések révén további hardverköltségek nélkül, elősegíti az innovációt és csökkenti az időt a végtermékre.

XC2S50-5TQG144I programozási lépések

Az XC2S50-5TQG144I FPGA programozása az AMD XILINX Spartan-II sorozatából egy strukturált lépések sorozatát foglalja magában, amelyek célja a digitális formatervezés hatékony lefordítása egy funkcionális FPGA konfigurációvá.Itt található egy integrált és részletes útmutató, amely segít a programozási folyamaton:

1. Tervezési bejegyzés

Kezdje a Design Ending Fázissal, ahol a digitális logikát egy hardverleírás nyelv (HDL), például a VHDL vagy a Verilog segítségével hozza létre.Ez a kezdeti lépés magában foglalja az FPGA -ban megvalósítani kívánt funkcionalitás és logika részletezését.Szükséges, hogy a tervezés pontos, és pontosan ábrázolja a sikeres szintézis és megvalósítás biztosítása érdekében tervezett műveleteket.

2. Szintézis

A szintézis lépésben használjon egy szintézis eszközt a HDL -kód hálózatra konvertálásához.A netlist a tervezés olyan formátumra bontása, amely különféle összekapcsolt logikai elemeket tartalmaz, például kapuk és flip-flopok.Ez a folyamat az elméleti kialakítását egy gyakorlati tervbe fordítja, amelyet az FPGA megérthet és megvalósíthat.

3. Végrehajtás

A megvalósítás több allépést foglal magában: feltérképezés, elhelyezés és útválasztás.A feltérképezés a hálózati listájának elemeit az FPGA -n belüli meghatározott logikai blokkokhoz rendeli.Az elhelyezés meghatározza ezen blokkok fizikai helyét az FPGA chipen a teljesítmény és az erőforrás -felhasználás optimalizálása érdekében.Az útválasztás összekapcsolja ezeket a blokkokat az FPGA programozható összekapcsolási erőforrásain keresztül.Ez a szakasz biztosítja, hogy a terv megfeleljen az összes fizikai és teljesítménykorlátozásnak.

4. Korlátozás meghatározása

A tervezési folyamat során a korlátozások meghatározására van szükség.A korlátozások irányítják a megvalósítási eszközöket olyan követelmények meghatározásával, mint például az időzítés (az FPGA milyen gyorsan kell működniük) és a PIN -hozzárendelések (mely csapok az FPGA -ra csatlakoznak a hardver különböző részeihez).Ezeket a felhasználói korlátok fájljában (UCF) fogalmazzák meg, amely elősegíti a terv finomítását a konkrét operatív szabványok teljesítése érdekében.

5. Bitstream generáció

Amint a terv sikeresen áthalad a megvalósítási szakaszon, a következő lépés egy bitstream fájl előállítása.Ez a fájl tartalmazza az összes konfigurációs adatot, amelyet az FPGA a terv végrehajtásához szükséges.A bitstream a programozási folyamat végső kimenete, amely az FPGA teljes, programozott állapotát képviseli.

6. Eszközprogramozás

Az utolsó lépés a bitream betöltése az XC2S50-5TQG144I FPGA-ba, amelyet a beállításától függően különféle konfigurációs módokkal lehet megtenni.-Ben Sorrendszeri mód, az FPGA önállóan olvassa el a csatolt soros prom-ból (csak programozható olvasható memória) konfigurációs adatait. Rabszolga -soros mód Lehetővé teszi egy külső fő eszköz, például egy mikrovezérlő számára, hogy az FPGA konfigurációs adatait sorozatosan táplálja. Rabszolga párhuzamos mód Engedélyezi a nagysebességű programozást a konfigurációs adatok párhuzamosan történő megadásával egy külső fő eszközről.Végül, Határkaputatás (JTAG) mód A JTAG interfészt használja mind a programozáshoz, mind a teszteléshez, így hasznossá teszi azt az iteratív hibakeresés és ellenőrzés fejlesztése során.

XC2S50-5TQG144I csomagolási méretek

A XC2S50-5TQG144I egy terepi programozható kapu tömb (FPGA) a Xilinx Spartan-II családból, amely a 144 pólusú vékony quad lapos csomag (TQFP) csomag-Ez a csomag méri 20 mm x 20 mm-

XC2S50-5TQG144I gyártó

Az XC2S50-5TQG144I egy FPGA a Spartan-II családból, amelyet az AMD Xilinx gyárt.Xilinx, most részben AMD, egy vezető félvezető cég, amely az FPGA -kra, az adaptív SOC -kra és más programozható logikai eszközökre szakosodott.Az XC2S50-5TQG144I-t eredetileg a Xilinx Spartan-II sorozat alatt fejlesztették ki, 50 000 rendszerkapit és 1728 logikai cellát kínálva, amelyeket nagy teljesítményű, mégis költséghatékony alkalmazásokhoz terveztek.A Xilinx AMD általi megszerzésével a vállalat továbbra is támogatja a régi termékeket, mint például a Spartan-II sorozat, miközben előmozdítja az újabb FPGA Architectures-t.Az XC2S50-5TQG144I azonban egy idősebb generációs FPGA, és esetleges elavulással szembesülhet, mivel az AMD Xilinx a fejlettebb FPGA családokra összpontosít.

Következtetés

Az XC2S50-5TQG144I FPGA egy költséghatékony és átprogramozható chip, amely nagyszerű teljesítményt és rugalmasságot kínál.A nagysebességű feldolgozási és erős csatlakozási lehetőségek miatt széles körben használják beágyazott rendszerekben, ipari gépekben és kommunikációs hálózatokban.A programozás és a frissítés képességével ez az FPGA elősegíti az új ötletek tesztelését és kidolgozását a végső produkció előtt.Noha újabb FPGA -k rendelkezésre állnak, ez a modell továbbra is szilárd választás azoknak a projekteknek, amelyek megbízható és megfizethető FPGA -megoldást igényelnek.Ez az útmutató egyértelmű és egyszerű áttekintést nyújt az FPGA szolgáltatásairól, felhasználásainak és programozási folyamatáról, így mindenki számára értékes forrássá válik.
