A teljesítményinverter segítségével az egyenáramot váltakozó árammá alakíthatja, így általános elektromos eszközöket üzemeltethet.Ahhoz, hogy megértse, hogyan működik, ismernie kell az alapvető összetevőit, működési elvét, típusait, specifikációit, előnyeit, korlátait és alkalmazásait.Azt is látni fogja, hogy az inverterek miben különböznek az olyan eszközöktől, mint az UPS rendszerek és konverterek.A végére megérti azokat a kulcsfontosságú tényezőket, amelyek az igényeinek megfelelő inverter kiválasztásához szükségesek.

Katalógus

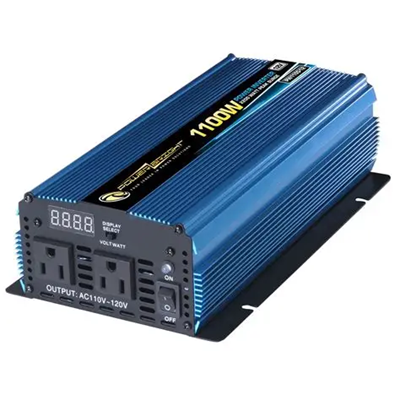

1. ábra: Hordozható tápfeszültség inverter

Mi az a teljesítményinverter?

A teljesítményinverter egy elektronikus eszköz, amely az egyenáramot (DC) váltakozó árammá (AC) alakítja.Az egyenáram általában olyan forrásokból származik, mint az akkumulátorok, a napelemek vagy a jármű elektromos rendszerei, míg a legtöbb háztartási készülék és fali aljzat a váltakozó áramú tápegység szabványos formája.A teljesítményinverter fő célja, hogy az egyenáramú villamos energiát váltóáramú berendezésekben használhatóvá tegye.Egyszerűen fogalmazva, hídként működik az egyenáramú áramforrás és a mindennapi váltakozó áramú eszközök között.Ennek a funkciónak köszönhetően az invertereket széles körben használják mindenhol, ahol tárolt vagy hálózaton kívüli elektromos áramra van szükség a szokásos elektromos terhelések működtetéséhez.

Az inverter fő összetevői

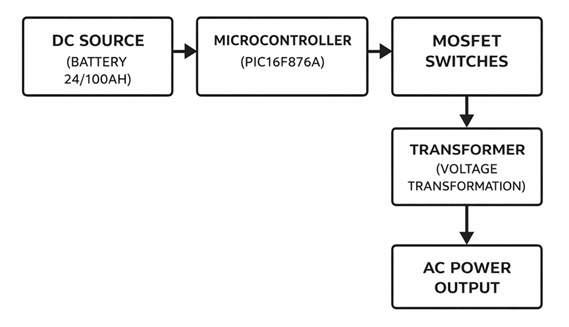

2. ábra: A teljesítményinverter fő alkatrészei

• DC forrás

Ez az inverter bemeneti áramforrása.Egyenáramú áramot szolgáltat, amelyet az inverter váltakozó árammá alakít át.Sok rendszerben az egyenáramforrás egy akkumulátorbank, amely energiát tárol hordozható, tartalék vagy hálózaton kívüli használatra.

• Mikrokontroller

Ez a rész az inverter vezérlőrészeként működik.Kezeli az időzítési jeleket, és segít koordinálni a kapcsolófokozat működését.A praktikus kialakításokban a vezérlő segít a kimenet stabil és szervezett tartásában is.

• MOSFET kapcsolók

A MOSFET-ek teljesítményfokozatban használt elektronikus kapcsolóeszközök.Nagy sebességgel kapcsolják be és ki a DC bemenetet, hogy létrehozzák az AC kimenethez szükséges változó elektromos mintát.Gyors kapcsolási képességük gyakori választássá teszi őket a modern inverter áramkörökben.

• Transzformátor (feszültség transzformáció)

A transzformátor a feszültségszintet a kívánt kimenethez igazítja.Számos inverter kivitelben segít a feszültség magasabb AC szintre emelésében.Egyes rendszerekben támogatja az elektromos leválasztást is.

• AC teljesítmény kimenet

Ez az inverter utolsó kimeneti része.Váltakozó áramot szolgáltat, amelyet csatlakoztatott készülékek vagy berendezések használhatnak.A kimenetet úgy tervezték, hogy olyan formában biztosítsa az áramellátást, amelyet a váltakozó áramú eszközök is elfogadnak.

Hogyan működik a Power Inverter?

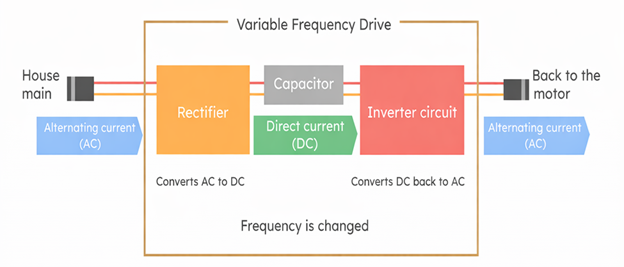

3. ábra: Az energiainverter egyszerűsített működési elve

A teljesítményinverter úgy működik, hogy állandó egyenáramú áramot vesz fel, és változó elektromos kimenetté alakítja, amely úgy viselkedik, mint a váltakozó áram.Először is, a bemeneti energiát elektronikusan dolgozzák fel, így az áramot nagyon gyorsan oda-vissza lehet kapcsolni.Ez a gyors kapcsolás váltakozó mintát hoz létre az egyenáramú tápellátásban található állandó egyirányú áramlás helyett.A hullámformát ezután úgy alakítják és kondicionálják, hogy jobban illeszkedjen a közönséges eszközök által használt váltakozó áramú elektromosság formájához.Sok kivitelben a feszültséget is a folyamat során állítják be, hogy a kimenet megfeleljen a tervezett terhelésnek.Az eredmény egy váltóáramú tápegység, amely képes a készülékeket, szerszámokat vagy elektronikus berendezéseket akkumulátorról vagy más egyenáramú forrásról működtetni.Ez a nagysebességű kapcsoláson keresztüli DC-AC átalakítás a teljesítményinverter működési elve.

Az inverterek típusai

Square Wave Inverter

A négyszöghullámú inverter a teljesítményinverterek legegyszerűbb típusa.Olyan alaphullámformát hoz létre, amely élesen vált pozitív és negatív feszültség között, közben kis formálással.Mivel a kimenet nagyon hirtelen, a hullámforma nem olyan egyenletes, mint a normál közüzemi elektromosság.Ennek az egyszerű kialakításnak köszönhetően a négyszöghullámú inverterek könnyen megépíthetők és alacsony bonyolultságúak.A durva teljesítmény azonban zajt, meleget vagy gyenge teljesítményt okozhat számos elektromos eszközben.Főleg nagyon egyszerű ellenállásos terhelésekre és egyszerű berendezésekre alkalmasak, amelyek nem igényelnek tiszta energiát.A modern alkalmazásokban a négyszöghullámú inverterek kevésbé elterjedtek, mivel sok készüléknek stabilabb váltakozó áramú hullámformára van szüksége.

Módosított szinuszos inverter

A módosított szinuszos inverter olyan teljesítményinverter, amely lépcsőzetes vagy lépcsőszerű váltakozó áramú hullámformát hoz létre.Kimenete egyenletesebb, mint egy négyszöghullám, de még mindig nem azonos az elektromos hálózat által táplált tiszta szinuszhullámmal.Ezt a kialakítást széles körben használják, mert egyensúlyt kínál a költségek és az alapvető teljesítmény között.Sok elterjedt eszköz képes módosított szinuszos teljesítményre működni, különösen egyszerű háztartási terhelések és néhány kisebb elektronika.Ennek ellenére a lépcsőzetes hullámforma zümmögést, extra hőt vagy csökkentett hatékonyságot okozhat az érzékeny berendezésekben és motoros eszközökben.Ez az oka annak, hogy ezt a típusú invertert gyakran használják általános célú terhelésekhez, nem pedig kényes elektronikához.Továbbra is gyakori megoldás, ahol a megfizethetőség többet jelent, mint a prémium hullámforma minőség.

Tiszta szinuszos inverter

A tiszta szinuszos inverter olyan teljesítményinverter, amely sima váltakozó áramú hullámformát hoz létre, amely nagyon közel áll a szabványos hálózati teljesítményhez.Kimenetét úgy tervezték, hogy megfeleljen az otthonokban, irodákban és számos kereskedelmi rendszerben használt tiszta szinusz alakú elektromosságnak.Mivel a hullámforma stabil és kifinomult, jól működik érzékeny elektronikával, audioberendezésekkel, orvosi eszközökkel és motoros készülékekkel.Ez a tisztító kimenet segít csökkenteni az elektromos zajt, a túlmelegedést és a teljesítményproblémákat nagy igénybevétel esetén.A tiszta szinuszhullámú invertereket általában akkor választják, ha az energiaminőség a legfontosabb.Különösen hasznosak olyan rendszerekben, ahol a megbízható működés többet jelent, mint az alacsonyabb előzetes költség.Emiatt ez a típus széles körben a fejlett vagy érzékeny váltakozó áramú alkalmazások előnyben részesített opciója

A teljesítményinverter specifikációi

	Műszaki adatok
Bemeneti feszültség	Közös DC bemenet szintek: 12 V, 24 V vagy 48 V DC.
Kimeneti feszültség	Normál AC kimenet: 110 V, 120 V, 220 V vagy 230 V AC.
Kimeneti frekvencia	Kimenet frekvencia: 50 Hz vagy 60 Hz.
Névleges teljesítmény	Folyamatos a kimeneti teljesítmény általában 150 W és 5000 W között van.
Surge Power	Rövid csúcsteljesítmény a névleges teljesítmény körülbelül 1,5-2-szerese.
Hullámforma típusa	Kimeneti hullámforma: Négyzethullám, módosított szinuszhullám vagy tiszta szinuszhullám.
Hatékonyság	Tipikus konverziós hatékonyság: 85% - 95%.
Terhelés nélküli teljesítmény Fogyasztás	Üresjárati áramhasználat általában 5 W és 25 W között.
Túlterhelés Védelem	Védelem a névleges teljesítmény 100-120%-án aktiválódik.
Rövidzárlat Védelem	A kimenet leáll rövidzárlat esetén azonnal leáll.
Alacsony feszültség Leállítás	Megtörténik a leállás 10,5 V, 21 V vagy 42 V közelében, a rendszer feszültségétől függően.
Nagyfeszültségű Védelem	Védelem a rendszer feszültségétől függően 15 V, 30 V vagy 60 V közelében aktiválódik.
Kimeneti feszültség rendelet	Kimeneti feszültség a névleges érték ±5%-án belül marad.
Hűtési módszer	A hűtés hőt használ mosogatók vagy hűtőventilátorok.
Működő Hőmérséklet tartomány	Tipikus tartomány: −10 °C-tól 50 °C-ig.

Az inverterek előnyei és korlátai

Az inverterek előnyei

• Az egyenáramot használható váltakozó árammá alakítja.

• Lehetővé teszi az akkumulátorok normál háztartási készülékek működtetését.

• Támogatja a hordozható áramellátó rendszereket.

• Jól működik hálózaton kívüli beállításokban.

• Napelemes rendszerekben használható.

• Segíti a tartalék áramellátást kimaradások idején.

• Járművekben és lakóautókban lévő berendezéseket táplálhatja.

• Különböző méretekben kapható, különböző terhelésekhez.

A teljesítményinverterek korlátai

• Az átalakítás során némi energia elveszik.

• A kimenet minősége az inverter típusától függ.

• A gyenge minőségű hullámformák hatással lehetnek az érzékeny eszközökre.

• Minden inverternek fix teljesítménykorlátja van.

• A nagy indítási terhelés meghaladhatja az inverter kis kapacitását.

• A felmelegedés csökkentheti a teljesítményt.

• Az akkumulátor üzemideje a tárolt egyenáramtól függ.

• A nagyobb egységek többe kerülhetnek, és jobb hűtést igényelnek.

A teljesítményinverterek alkalmazásai

A teljesítményinvertereket sok olyan rendszerben használják, amelyek egyenáramú forrásból származó váltakozó áramot igényelnek.Gyakorlati értékük abból adódik, hogy a tárolt, mobil vagy megújuló energiát különböző berendezésekhez használhatóvá teszik.

1. Napelemes rendszerek

A napelemes rendszerekben a panelek egyenáramot termelnek, de a legtöbb készülék és helyi energiaellátó rendszer váltakozó áramot használ.Az inverter a napenergiával előállított egyenáramot váltakozó árammá alakítja, így otthonok, épületek vagy berendezések használhatják.Ezáltal az invertert az egyik központi eszközé teszi számos lakossági és hálózaton kívüli napelemes rendszerben.Ez különösen akkor fontos, ha a napenergiának el kell viselnie a normál AC terhelést.

2. Tartalék tápellátási rendszerek

Az invertereket széles körben használják az akkumulátorokhoz csatlakoztatott tartalék energiaellátó rendszerekben.Ha a fő áramforrás nem elérhető, az inverter váltakozó áramú kimenetet biztosít a tárolt egyenáramból.Ez lehetővé teszi, hogy a világítás, a kisméretű készülékek és más eszközök továbbra is működjenek kimaradások idején.Az ilyen rendszerek gyakoriak otthonokban, kabinokban és kis vészhelyzeti tápegységekben.

3. Járművek, lakóautók és csónakok

Mobil környezetben a rendelkezésre álló energiát általában DC-ként tárolják az akkumulátorokban.Az inverterrel a felhasználók váltóáramú töltőket, szerszámokat, készülékeket és elektronikát üzemeltethetnek utazás közben.Ez hasznos autókban, szabadidős járművekben, tengeri rendszerekben és kempingekben.Rugalmasságot biztosít azáltal, hogy az akkumulátort a fali aljzatból való elektromos áramra tervezett eszközökre is kiterjeszti.

4. Hordozható erőművek

A hordozható erőművek gyakran tartalmaznak beépített invertert a váltakozó áramú aljzatok biztosítására.A benne lévő akkumulátor egyenáramú energiát tárol, az inverter pedig laptopokhoz, lámpákhoz, kis készülékekhez és kültéri berendezésekhez teszi ezt az energiát felhasználhatóvá.Ez hasznossá teszi a hordozható rendszereket utazáshoz, terepmunkához és vészhelyzeti felkészüléshez.Kényelmük nagymértékben függ az inverter kimeneti teljesítményétől és a hullámforma minőségétől.

5. Hálózaton kívüli otthonok és távoli helyek

A távoli területeken, ahol nincs közüzemi szolgáltatás, az akkumulátorokból vagy megújuló forrásokból származó tárolt egyenáramot gyakran váltakozó áramúvá kell alakítani.Az inverter lehetővé teszi az általános háztartási terhelések üzemeltetését ezeken a helyeken.Ez magában foglalja a világítást, a ventilátorokat, a kis konyhai eszközöket, a kommunikációs berendezéseket és az alapvető eszközöket.A hálózaton kívüli rendszerekben az inverter kulcsfontosságú kapcsolat a tárolt energia és a napi villamosenergia-felhasználás között.

6. Kiskereskedelmi és szántóföldi berendezések

Az invertereket terepi szervizekhez, kültéri munkákhoz és ideiglenes telepítésekhez is használják.Lehetővé teszik a váltakozó áramú szerszámok és eszközök működését ott, ahol nem áll rendelkezésre normál hálózati áram.Ez hasznos a karbantartó csapatok, a távfelügyeleti állomások, az építési támogatás és a mobil munkaplatformok számára.Ezekben az esetekben az inverter javítja a váltóáramhoz való hozzáférést rugalmas vagy változó környezetben.

Power Inverter vs UPS vs Converter

Aspect	Power Inverter	UPS	Átalakító
Fő funkció	DC átalakítja váltóáramra	Biztonsági mentést biztosít AC tápellátás és védelem	Megváltoztat egyet elektromos formát a másikra
Tipikus bemenet	DC akkumulátorról ill napforrás	Váltakozó áramú hálózat belsővel akkumulátor	AC vagy DC, attól függően típus
Tipikus kimenet	AC táp	AC táp	AC vagy DC kimenet
Tartalék akkumulátor	Általában külső akkumulátor	Beépített akkumulátor	Általában nem akkumulátor
Teljesítmény közben Kimaradás	Akkumulátor esetén működik áram áll rendelkezésre	Automatikusan tartalék áramellátást biztosít	Nem erre tervezték kimaradások
Átadási idő	attól függ inverteres kialakítás	Nagyon gyors ill közel azonnal	Nem alkalmazható
Erő Kondicionálás	Alapfeszültség irányítani	Tartalmazza a túlfeszültséget és feszültségvédelem	attól függ átalakító kialakítása
Túlfeszültség elleni védelem	Néha tartalmazza	Közös beépített jellemzője	Nem elsődleges funkciót
Hullámforma kimenet	Négyzet alakú, módosított szinusz, vagy tiszta szinusz	Általában tiszta AC kimenet	Nem termelhet AC
Tipikus használat	Napelemes rendszerek, járművek, biztonsági mentési beállítások	Számítógépek, szerverek, hálózati eszközök	Feszültség vagy teljesítmény átalakító áramkörök
Tárolt energia Forrás	Akkumulátorbank ill DC tápellátás	Belső akkumulátor rendszer	Általában egyik sem
Kimeneti stabilitás	attól függ inverter minőség	Stabil kimenet érzékeny eszközökhöz	attól függ konverziós szakasz
Közös terhelési típus	Berendezések, eszközök, általános eszközök	Érzékeny elektronika	Elektronikus áramkörök
Rendszer Bonyolultság	Mérsékelt	Bonyolultabb miatt az akkumulátorhoz és a vezérléshez	Kiviteltől függően változik
Alapvető cél	Tegye használhatóvá a DC-t mint AC	Fenntartani az erőt kimaradások idején	Feszültség konvertálása vagy teljesítménytípus

Következtetés

A teljesítményinverterek kulcsszerepet játszanak a tárolt vagy egyenáramú villamos energia használható váltakozó árammá alakításában számos készülék és rendszer számára.Teljesítményük olyan tényezőktől függ, mint a hullámforma típusa, a névleges teljesítmény, a hatékonyság, a belső kialakítás és a tervezett alkalmazás.Összetevőik, működésük, specifikációik, előnyeik, hátrányaik és gyakorlati felhasználásuk megértésével könnyebben beláthatóvá válik, hogyan illeszkednek a modern energiaellátó rendszerekbe.Az UPS egységekkel és átalakítókkal való egyértelmű összehasonlítás segít meghatározni egyedi funkciójukat és értéküket.
