Mi az a Flyback dióda?Hogyan működik, és miért van szüksége az áramkörre

Ebből a cikkből megtudhatja, mi az a flyback dióda, és miért van szüksége rá relékkel, motorokkal és mágnesszelepekkel ellátott áramkörökben.Meg fogja érteni, hogyan jön létre az EMF, amikor az áram hirtelen leáll, és hogyan károsíthatja a kapcsolókészülékeket.A cikk elmagyarázza, hogyan működik a flyback dióda, hová kell elhelyezni, és hogyan kell kiválasztani a megfelelőt.Látni fogja a gyakori diódatípusokat és az áramkörökben való felhasználásukat is.

Katalógus

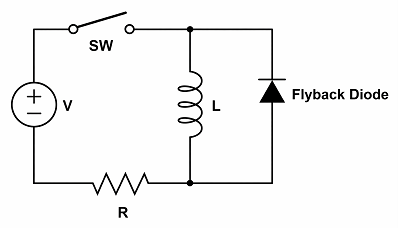

1. ábra Flyback dióda áramkör

Mi az a Flyback dióda?

A flyback dióda egy induktív áramkörbe csatlakoztatott védődióda, amely megakadályozza a nagyfeszültségű kiugrásokat, amikor az áram hirtelen lekapcsol.Szabadonfutó diódának, Snubber diódának vagy hátsó EMF diódának is nevezik.Ezt a diódát főleg tekercsekhez, például relékhez, mágnesszelepekhez és motorokhoz használják, amelyek mágneses mezőben tárolják az energiát.Amikor a kapcsolókészülék kikapcsol, a tárolt energia veszélyes fordított feszültséget hozhat létre.A flyback dióda megvédi a tranzisztorokat, MOSFET-eket és egyéb kapcsolóelemeket az induktív áramkörökben a hátsó EMF okozta károsodástól.

Miért van szükség Flyback diódára?

Az induktív alkatrészek, például a tekercsek és a relék mágneses mező formájában tárolják az energiát, miközben áram folyik rajtuk.Ha hirtelen megszakad az áramellátás, a mágneses tér nagyon gyorsan összeomlik.Ez a hirtelen áramváltozás nagy feszültségcsúcsot hoz létre, amelyet hátsó EMF-nek (elektromotoros erőnek) neveznek.A feszültségcsúcs sokkal nagyobb lehet, mint a tápfeszültség, és károsíthatja az érzékeny kapcsolókészülékeket.Flyback diódára van szükség annak megakadályozására, hogy ez a nagyfeszültségű tranziens tönkre tegye vagy gyengítse az áramköri alkatrészeket.

Hogyan működik a Flyback dióda?

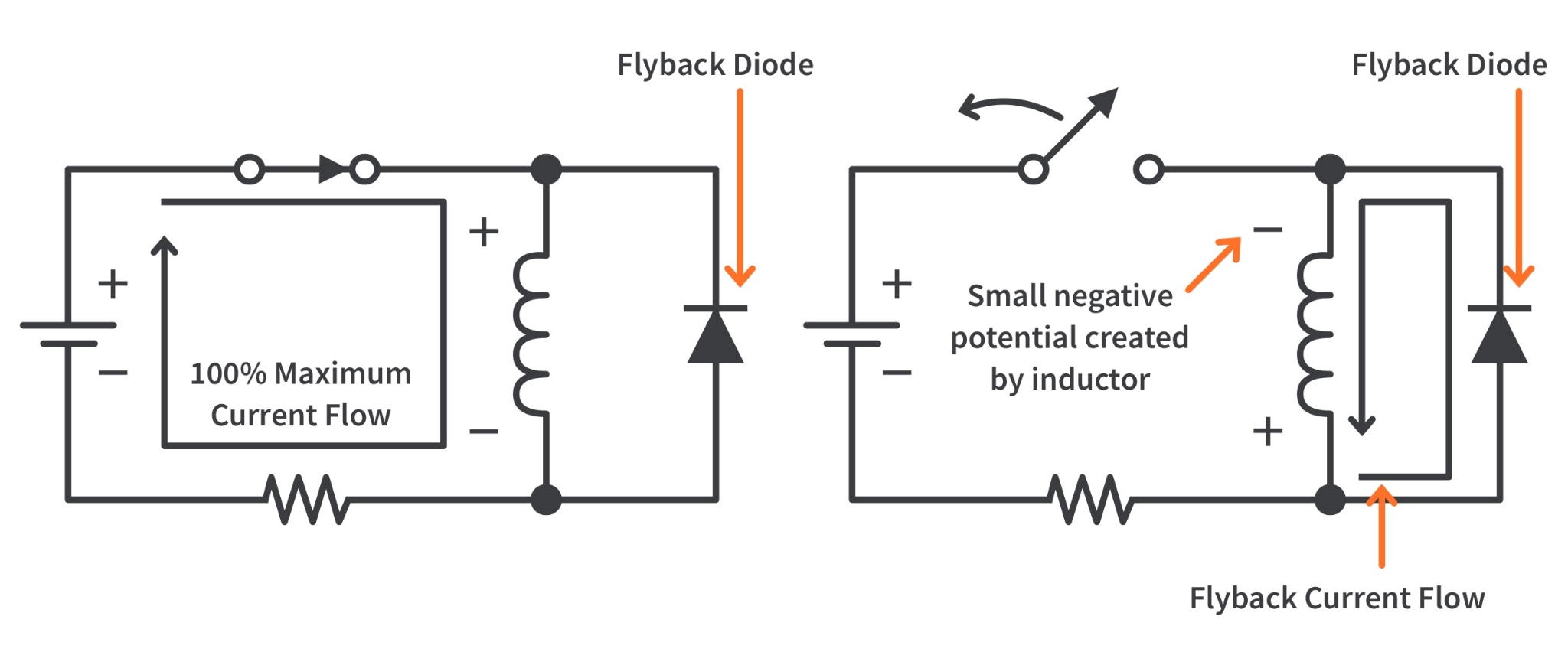

2. ábra: Flyback dióda működése (normál és kikapcsolási feltételek)

Normál működés mellett, amikor a kapcsoló zárva van, és áram folyik a tekercsen keresztül, a flyback dióda fordított előfeszítésű és nem vezet.Ebben az állapotban inaktív marad, és nincs hatással az áramkörre.Amikor a kapcsoló kinyílik, az induktoron áthaladó áram nem tud azonnal leállni, mert az induktorok ellenállnak a hirtelen áramváltozásoknak.Az összeomló mágneses tér fordított feszültséget hoz létre a tekercsen.Ez a fordított feszültség előre előfeszíti a flyback diódát, lehetővé téve az áram keringését a tekercsen és a dióda hurkon keresztül.A recirkulációs áram fokozatosan csökken, ahogy a tárolt energia felszabadul.A folyamat során a dióda biztonságos szintre szorítja a feszültséget, megvédve a kapcsolókészüléket a magas feszültségcsúcsoktól.

Flyback dióda elhelyezése áramkörben

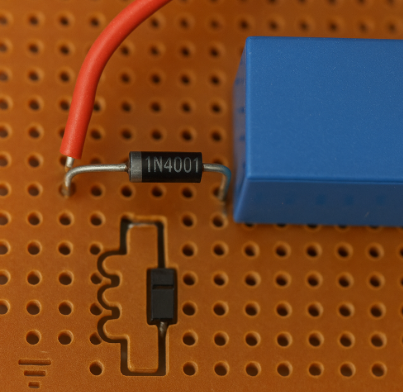

3. ábra Flyback dióda csatlakozás

Az induktív terheléssel párhuzamosan egy flyback dióda van csatlakoztatva, például egy relé tekercs vagy a motor tekercselése.A dióda helyes polaritással van elhelyezve, vagyis a katódja a tekercs pozitív oldalára, az anódja pedig a negatív oldalra csatlakozik.Ez az orientáció biztosítja, hogy a dióda fordított előfeszítésű maradjon normál működés közben.Amikor a kapcsoló kikapcsol, a tekercs polaritása megfordul, és a dióda előrefeszített lesz.A 3. ábrán látható módon a dióda közvetlenül a tekercsre történő csatlakoztatása azonnali védelmet biztosít a kapcsolókészülék számára.

Hogyan válasszuk ki a megfelelő Flyback diódát?

A megfelelő flyback dióda kiválasztása megbízható áramkörvédelmet és hosszú alkatrész-élettartamot biztosít.A diódának meg kell egyeznie az induktív terhelés és a kapcsolókészülék elektromos jellemzőivel.

1. Ellenőrizze a fordított feszültség névleges értékét

A dióda fordított feszültségének nagyobbnak kell lennie, mint az áramkör tápfeszültsége.Ez biztosítja, hogy a dióda biztonságosan ellenálljon a normál üzemi feszültségnek anélkül, hogy meghibásodna.A tranziens körülmények között bekövetkező meghibásodás megelőzése érdekében javasolt egy biztonsági ráhagyás.A dióda kiválasztása előtt mindig ellenőrizze a maximális tápfeszültséget.

2. Ellenőrizze a Forward Current Rating értéket

A diódának kezelnie kell azt a csúcsáramot, amely a kapcsoló kikapcsolásakor átfolyik a tekercsen.A névleges előremenő áramnak egyenlőnek vagy nagyobbnak kell lennie az induktor üzemi áramával.Ha a névleges érték túl alacsony, a dióda túlmelegedhet és meghibásodhat.Válasszon megfelelő áramkapacitású diódát a megbízható teljesítmény érdekében.

3. Vegye figyelembe a helyreállítási sebességet

A gyors kapcsolású áramkörökben, mint például a PWM motorvezérlés, a helyreállítási sebesség fontossá válik.Előfordulhat, hogy a lassú helyreállítású dióda nem reagál elég gyorsan a nagyfrekvenciás alkalmazásokban.Az ilyen áramköröknél a gyors helyreállítású dióda javítja a teljesítményt és csökkenti a kapcsolási veszteségeket.A szabványos diódák alkalmasak alacsony frekvenciájú relé áramkörökhöz.

4. Döntsön a szabványos, gyors vagy Schottky-dióda között

A szabványos egyenirányító diódák jól működnek az alapvető relé- és mágnesszelep-védelemhez.A gyors-visszaállító diódákat előnyben részesítik a kapcsolóüzemű tápegységekben és a nagy sebességű vezérlőáramkörökben.A Schottky diódák nagyon gyors kapcsolást és alacsonyabb előremenő feszültségesést kínálnak, ami javítja a hatékonyságot.A választás a kapcsolási sebességtől és az áramköri követelményektől függ.

Flyback diódaként használt általános diódák

Miután megértette, hogyan kell kiválasztani a flyback diódát, segít megismerni az áramkörökben használt általános diódatípusokat.Mindegyik típust a kapcsolási sebesség, a hatékonyság és az áramköri frekvencia követelményei alapján választják ki.

1N4001–1N4007 sorozat

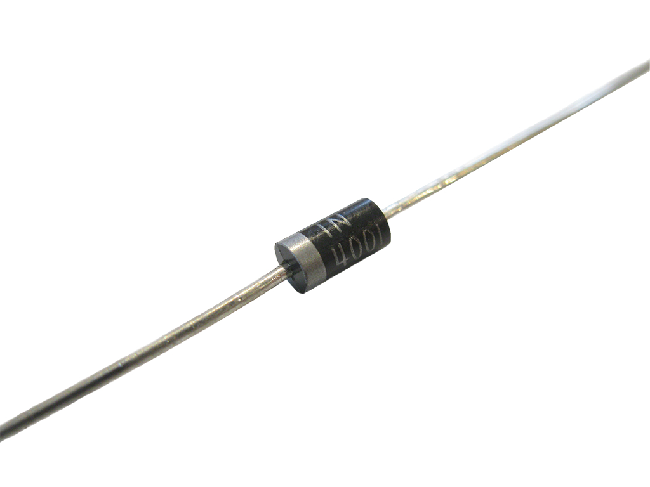

4. ábra 1N400x dióda

Az 1N4001–1N4007 sorozat általános célú egyenirányító diódák csoportja, amelyeket gyakran használnak repülõdiódákként alacsony frekvenciájú áramkörökben.Ezeket a diódákat szabványos teljesítmény-egyenirányításra és alapvető induktív terhelésvédelemre tervezték.Mérsékelt áramerősséggel kezelik, és széles körben használják relé-meghajtó áramkörökben és kis egyenáramú motorvezérlő rendszerekben.Az egyes modellek közötti különbség főként a maximális fordított feszültségben rejlik.Mivel ezek lassú helyreállítású diódák, a legalkalmasabbak alacsony sebességű kapcsolási alkalmazásokhoz.Amint az ábrán látható, ez az axiális vezető dióda egyszerű felépítésű és széles körben elérhető az elektronikus alkatrészekben.

HER108

5. ábra HER108 dióda

A HER108 egy nagy hatékonyságú, gyors helyreállítású dióda, amelyet nagyobb sebességű kapcsolási alkalmazásokhoz terveztek.Általában flyback diódaként használják kapcsoló tápegységekben és PWM vezérlőáramkörökben.A szabványos egyenirányító diódákhoz képest gyorsabb visszaállási idővel rendelkezik, ami csökkenti a kapcsolási veszteségeket.Ez alkalmassá teszi magasabb frekvencián működő áramkörökhöz.A HER108 támogatja a nagyobb feszültségkezelési képességet is, így megbízhatóan használható a nehéz körülmények között is.Amint az ábrán látható, jellemzően axiális csomagolásban érkezik, hasonlóan a többi egyenirányító diódához.

UF4007

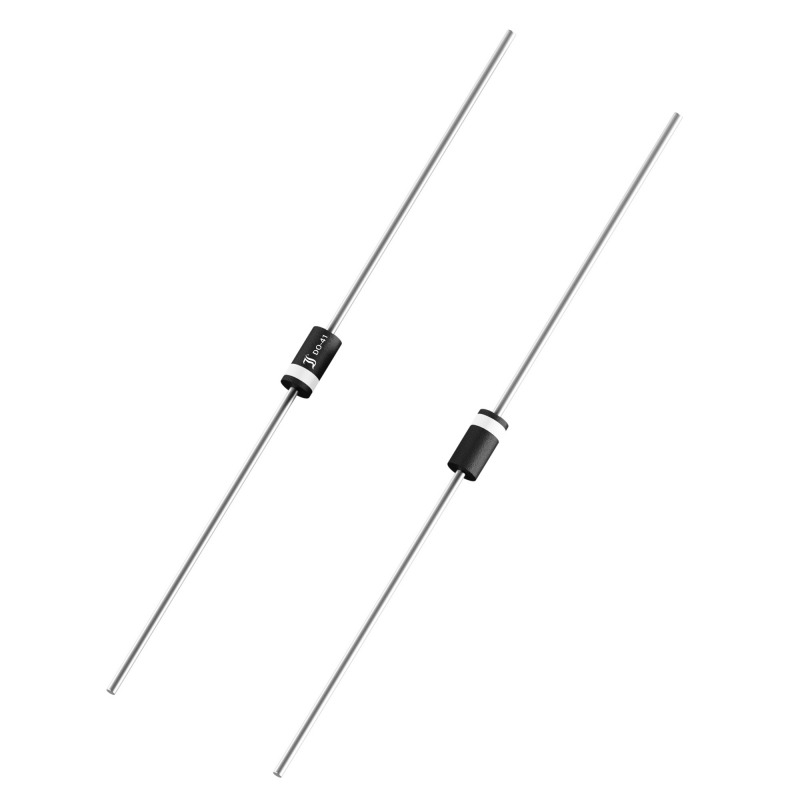

6. ábra UF4007 dióda

Az UF4007 egy ultragyors helyreállító dióda, amelyet széles körben használnak a nagy sebességű elektronikus áramkörök repülés elleni védelmére.Ugyanazt a névleges feszültségtartományt kínálja, mint az 1N4007, de sokkal gyorsabb kapcsolási teljesítménnyel.Ez a funkció ideális szabályozók, inverterek és SMPS áramkörök kapcsolásához.Gyors helyreállítási ideje miatt csökkenti a zajt és javítja a rendszer általános hatékonyságát.Gyakran választják, ha a szabványos diódák túl lassúak az alkalmazáshoz.Ahogy az ábrán látható, úgy néz ki, mint egy hagyományos egyenirányító dióda, de nagyfrekvenciás működésre van optimalizálva.

FR107

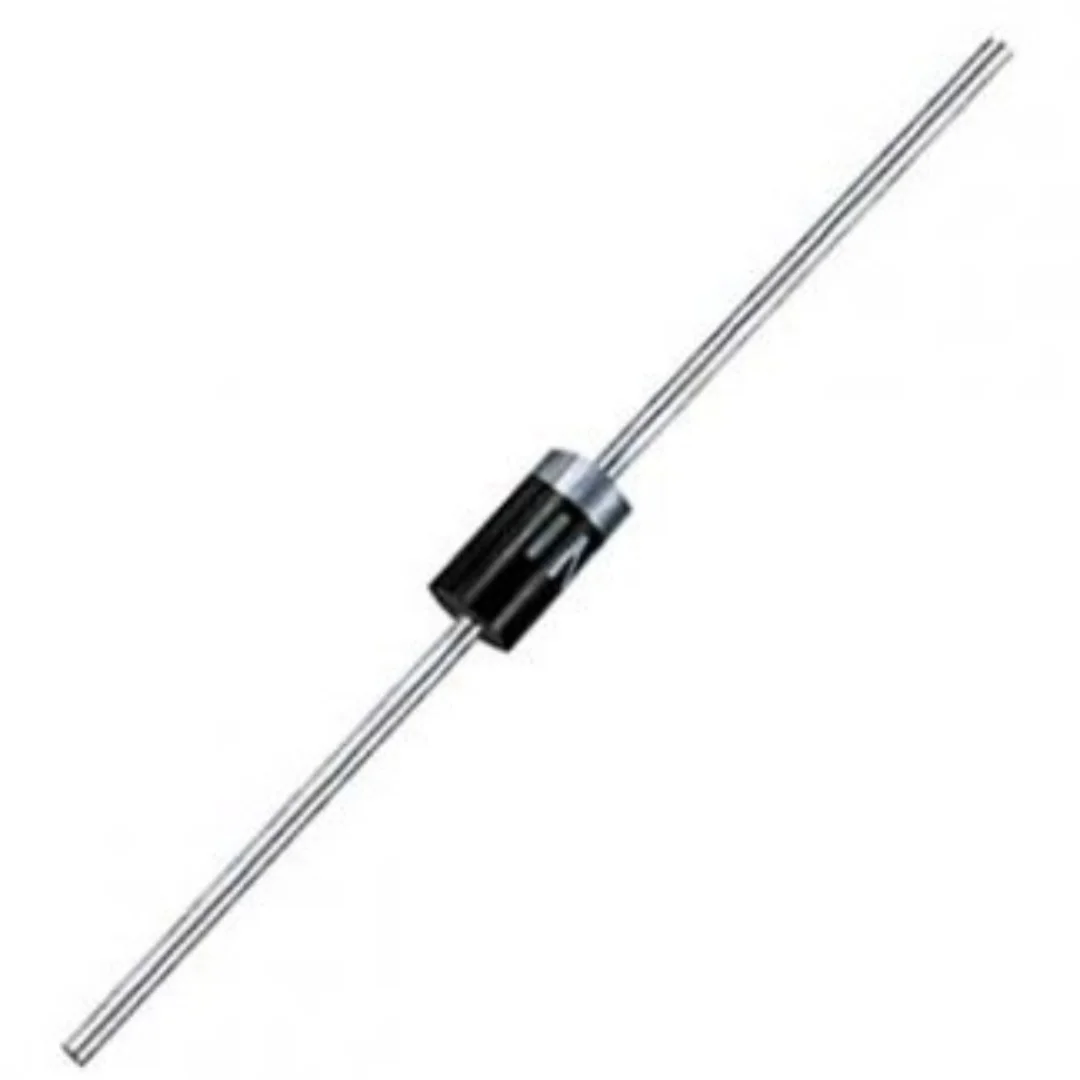

7. ábra FR107 dióda

Az FR107 egy gyors helyreállítású egyenirányító dióda, amelyet általában repülési és szabadonfutási alkalmazásokhoz használnak.Gyorsabb visszirányú helyreállítást biztosít a szabványos 1N400x diódákhoz képest.Ez alkalmassá teszi közepes frekvenciájú kapcsolóáramkörökhöz és motormeghajtó-rendszerekhez.Az FR107 támogatja a mérsékelt áramkezelést és a stabil teljesítményt kapcsolási körülmények között.Gyakran használják tápellátási áramkörökben, ahol jobb válaszsebességre van szükség.Amint a 7. ábrán látható, kompakt axiális vezetékes csomagolásban kapható a PCB egyszerű felszerelése érdekében.

1N5819

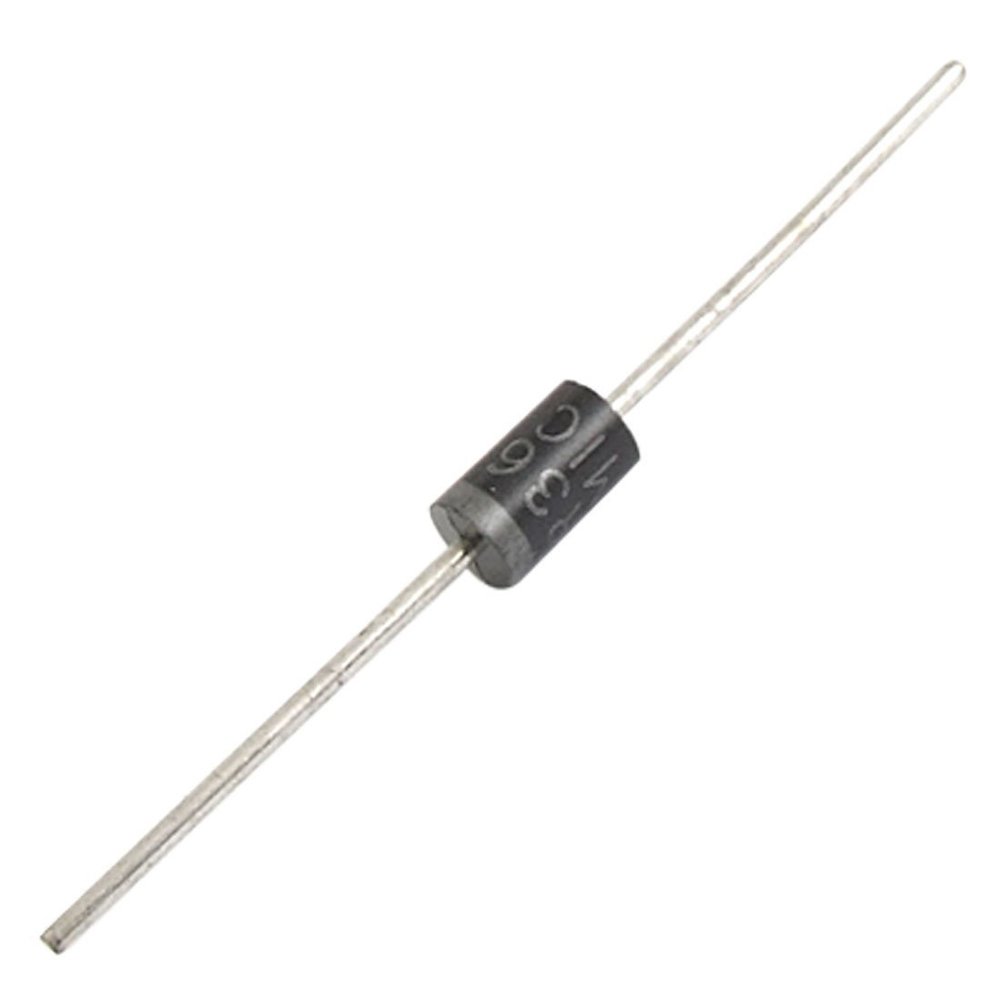

8. ábra 1N5819 Schottky-dióda

Az 1N5819 egy Schottky-dióda, amelyet alacsony feszültségű, nagy hatásfokú áramkörökben gyakran használnak repülési diódaként.A szabványos egyenirányító diódákkal ellentétben nagyon alacsony előremenő feszültségesése van.Ez csökkenti az áramveszteséget és javítja a hatékonyságot az akkumulátorral működő rendszerekben.Nagyon gyors kapcsolási teljesítményt is kínál, így alkalmas nagyfrekvenciás DC-DC átalakítókhoz.Alacsony feszültségesése miatt széles körben használják kisfeszültségű motormeghajtókban és beágyazott elektronikában.Amint az ábrán látható, a dióda tipikus axiális alaktényezővel rendelkezik, de belsőleg Schottky akadálytechnológiát használ.

Flyback Diode vs Freewheeling Diode vs Snubber

A flyback dióda és a szabadonfutó dióda kifejezéseket gyakran felcserélhetően használják, de kissé eltérő használati kontextusra utalnak.A csillapító áramkör azonban egy szélesebb védelmi módszer, amely dióda helyett ellenállásokat és kondenzátorokat használhat.

Paraméter	Flyback dióda	Szabadonfutó dióda	RC Snubber áramkör
Alapvető definíció	Védődióda induktív terhelésekhez	Dióda, amely lehetővé teszi az áram visszavezetését	Ellenállás-kondenzátor feszültségcsökkentő hálózat
Fő cél	Elnyomja a hátsó EMF-et	Tartsa fenn az aktuális útvonalat	Csökkentse a feszültségcsúcsokat és a csengetést
Tipikus komponensek	Egy dióda	Egy dióda	Ellenállás + kondenzátor
Használt	Relék, motorok, tekercsek	Induktorok a konverterekben	Kapcsolóeszközök
Elhelyezés	Induktív terhelésen keresztül	Az induktoron keresztül	A kapcsolón vagy a terhelésen át
Feszültségszabályozás	A feszültséget biztonságos szintre rögzíti	Fenntartja az áram áramlását	Elnyeli az átmeneti energiát
Áramkör összetettsége	Nagyon egyszerű	Nagyon egyszerű	Bonyolultabb
EMI csökkentés	Mérsékelt	Mérsékelt	Magas
Kapcsolási sebesség hatása	Lassítja az áramromlást	Lassítja az áramromlást	Lehetővé teszi a szabályozott bomlást
Teljesítmény disszipáció	Alacsony	Alacsony	Magasabb az ellenállás miatt
Frekvencia alkalmasság	Alacsonytól közepesig	Közepestől magasig	Nagyfrekvenciás áramkörök
Energiakezelés	Mágneses energia	Mágneses energia	Elektromos tranziens energia
Közös használati kifejezés	Relé védelem	Teljesítményátalakító induktor	Nagy sebességű kapcsolási védelem
Alkatrészek száma	Egy	Egy	Kettő vagy több

A Flyback diódák használatának előnyei

A Flyback diódákat széles körben használják, mert egyszerű és hatékony áramkörvédelmet nyújtanak.Javítják a megbízhatóságot és csökkentik a meghibásodás kockázatát a kapcsolórendszerekben.

• Védi a tranzisztorokat, MOSFET-eket és kapcsolóeszközöket a feszültségcsúcsoktól

• Csökkenti az elektromos zajt és az elektromágneses interferenciát (EMI)

• Alacsony költségű és széles körben elérhető alkatrész

• Könnyen telepíthető egyszerű párhuzamos csatlakozással

• Javítja az áramkör általános tartósságát és élettartamát

• Minimális további tervezési bonyolultságot igényel

A Flyback diódák alkalmazásai

A Flyback diódákat általában olyan áramkörökben használják, amelyek induktív terhelést tartalmaznak.Szerepük nagy a stabil és biztonságos működés fenntartásában számos elektronikus rendszerben.

1. Relé meghajtó áramkörök

A Flyback diódákat széles körben használják a relé meghajtó áramkörökben a relé tekercset vezérlő tranzisztorok védelmére.Amikor a relé kikapcsol, a dióda megakadályozza a nagyfeszültségű kiugrásokat.Ez biztosítja az automatizálási és vezérlőrendszerek megbízható működését.

2. DC motorvezérlés

Az egyenáramú motor meghajtó áramköreiben a flyback diódák védik a kapcsolókészülékeket az induktív feszültségcsúcsoktól.H-híd motorvezérlésben és PWM fordulatszám-szabályozókban használatosak.Ez segít fenntartani a motor stabil működését.

3. Mágneses vezérlőrendszerek

A mágnesszelepek kikapcsoláskor erős induktív feszültséget generálnak.A flyback dióda megakadályozza a vezérlő elektronika károsodását.Ezek a rendszerek általánosak az ipari automatizálásban és a szelepvezérlésben.

4. Autóelektronika

A Flyback diódákat autóipari relémodulokban és működtető áramkörökben használják.A járművek sok induktív terhelést tartalmaznak, például üzemanyag-befecskendezőket és reléket.A megfelelő védelem növeli a hosszú távú megbízhatóságot zord környezetben.

5. Kapcsoló tápegységek

A kapcsolóüzemű áramkörökben flyback diódákat használnak az induktív alkatrészek energiaáramlásának kezelésére.Segítenek megvédeni a MOSFET-eket és szabályozni a feszültségcsúcsokat.Ez javítja a rendszer stabilitását a szabályozott energiaellátó rendszerekben.

6. Beágyazott és mikrokontroller rendszerek

A mikrokontrollerek gyakran tranzisztoron keresztül vezérlik a reléket és a motorokat.A Flyback diódák védik ezeket az alacsony feszültségű logikai rendszereket az induktív tranziensekkel szemben.Ez megakadályozza a váratlan visszaállításokat vagy a hardverkárosodást.

Következtetés

A flyback dióda védi a kapcsolóberendezéseket azáltal, hogy biztonságos útvonalat biztosít az induktív áram számára, amikor a tápellátás ki van kapcsolva.Az induktív terhelésen való megfelelő elhelyezés és a névleges feszültség, áramkapacitás és helyreállítási sebesség alapján történő helyes megválasztás fontos a hatékony védelem érdekében.A kapcsolási frekvencia és a hatékonysági igények függvényében különféle diódatípusokat választanak, beleértve a szabványos, gyors helyreállítási és Schottky-diódákat.A feszültségcsúcsok, az elektromos zaj és az alkatrészek feszültségének csökkentésével a flyback diódák javítják a megbízhatóságot és meghosszabbítják az elektronikus rendszerek élettartamát.
