Mi az a fotonika?Teljes útmutató a fényalapú technológiához

A fotonika lényege, hogy fényt használunk információk gyors és hatékony küldésére, vezérlésére és észlelésére.Ebből a cikkből megtudhatja, mi a fotonika, a fotonikus rendszerekben használt fő összetevők, és hogyan működnek ezek a rendszerek az elejétől a végéig.Felfedezi a különböző típusú fotonikai technológiákat is, mint például a száloptikát, az integrált fotonikát, a lézereket, a biofotonikát és a kvantumfotonikát.Ezenkívül látni fogja, hol használják a fotonikát, és mi teszi azt egyszerre erőteljessé és kihívást jelentővé.

Katalógus

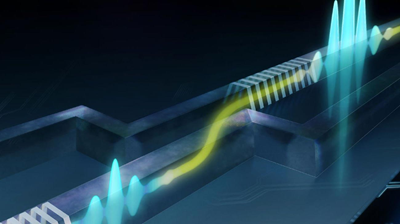

1. ábra Fotonikus hullámvezető jel

Mi az a fotonika?

A fotonika a fény (fotonok) előállításának, szabályozásának és észlelésének tudománya és technológiája.A fotonok olyan elemi részecskék, amelyek fényenergiát hordoznak, és fénysebességgel mozognak, lehetővé téve a gyors és hatékony információátvitelt.Az elektronokkal ellentétben a fotonoknak nincs tömege vagy elektromos töltése, ami lehetővé teszi számukra, hogy minimális ellenállással utazzanak.A fotonika a fény manipulálására összpontosít jelátvitel, érzékelés és energiaalkalmazások céljából.Kulcsszerepet játszik a modern technológiában azáltal, hogy nagy sebességű kommunikációt és precíz optikai vezérlést tesz lehetővé.Mivel a digitális rendszerek gyorsabb teljesítményt igényelnek, a fotonika a fejlett mérnöki és tudomány fontos területeként tovább növekszik.

A fotonikai rendszerek alkotóelemei

• Fényforrás (lézer/LED)

A fényforrások a fotonikai rendszerekben használt optikai jeleket generálják.Az elektromos energiát fénnyé alakítják olyan folyamatok révén, mint a stimulált emisszió vagy az elektrolumineszcencia.A lézerek rendkívül koherens és fókuszált fényt bocsátanak ki, míg a LED-ek szélesebb és kevésbé irányított fényt bocsátanak ki.Ezek a források alkalmasak optikai jelek kezdeményezésére a kommunikációs és érzékelő rendszerekben.

• Optikai hullámvezetők (szálak/chip-vezetők)

Az optikai hullámvezetők minimális veszteséggel vezetik a fényt egyik pontból a másikba.Teljes belső visszaverődés vagy törésmutató kontraszt segítségével korlátozzák a fényt egy szerkezeten belül.Ilyenek például az optikai szálak és a chipeken lévő integrált hullámvezetők.Ezek az alkatrészek hatékony jelátvitelt biztosítanak távolságokon keresztül.

• Optikai modulátorok

Az optikai modulátorok szabályozzák a fény tulajdonságait, például intenzitását, fázisát vagy frekvenciáját.Információkat kódolnak egy fényjelre a jellemzőinek módosításával.Ez általában elektromos jelek felhasználásával történik az optikai viselkedés befolyásolására.A modulátorokat adatátvitelre használják optikai kommunikációs rendszerekben.

• Fotodetektorok (fotodiódák)

A fotodetektorok a bejövő fényt elektromos jelekké alakítják.Ezek a fotoelektromos hatáson alapulnak, ahol a fotonok töltéshordozókat generálnak egy anyagban.Ez lehetővé teszi az optikai jelek elektronikus rendszerek általi értelmezését.A fotodiódákat széles körben használják jelek vételére és mérésére.

• Optikai csatolók és osztók

Az optikai csatolók megosztják vagy kombinálják a fényjeleket egy rendszeren belül.Több útvonal között osztják el az optikai teljesítményt, vagy egyesítik a jeleket egybe.Ezek az összetevők fontosak az optikai jelek irányításához és kezeléséhez.Általában összetett fotonikus hálózatokban használják.

• Optikai szűrők

Az optikai szűrők szelektíven engedik át a fény bizonyos hullámhosszait, míg másokat blokkolnak.Segítenek finomítani és szabályozni a jelminőséget a fotonikus rendszerekben.A szűrőket a zaj eltávolítására vagy a csatornák elkülönítésére használják a hullámhossz-alapú rendszerekben.Ez javítja a jel tisztaságát és a rendszer teljesítményét.

Hogyan működik a fotonika?

A fotonikai rendszerek úgy működnek, hogy fényt generálnak, szabályozott úton vezetik át, módosítják tulajdonságait, végül észlelik.A folyamat egy fényforrással kezdődik, amely fotonokat állít elő, amelyeket aztán egy átviteli közegbe, például hullámvezetőbe vagy optikai szálba irányítanak.A fény terjedése során nagy sebességet és alacsony energiaveszteséget tart fenn az elektromos jelekhez képest.Ez teszi a fotonikát rendkívül hatékony információátvitelre.

Az átvitel során a fényjel intenzitásának, fázisának vagy hullámhosszának megváltoztatásával modulálható adatátvitelre.A módosított jel addig halad a rendszeren, amíg el nem éri a detektort.A vevő végén a fotodetektor az optikai jelet visszaalakítja elektromos formává feldolgozás céljából.Ez a teljes folyamat a generációtól a detektálásig meghatározza, hogy a fotonikai rendszerek hogyan teszik lehetővé a gyors és megbízható jelkezelést.

A fotonikai technológiák típusai

Száloptikai fotonika

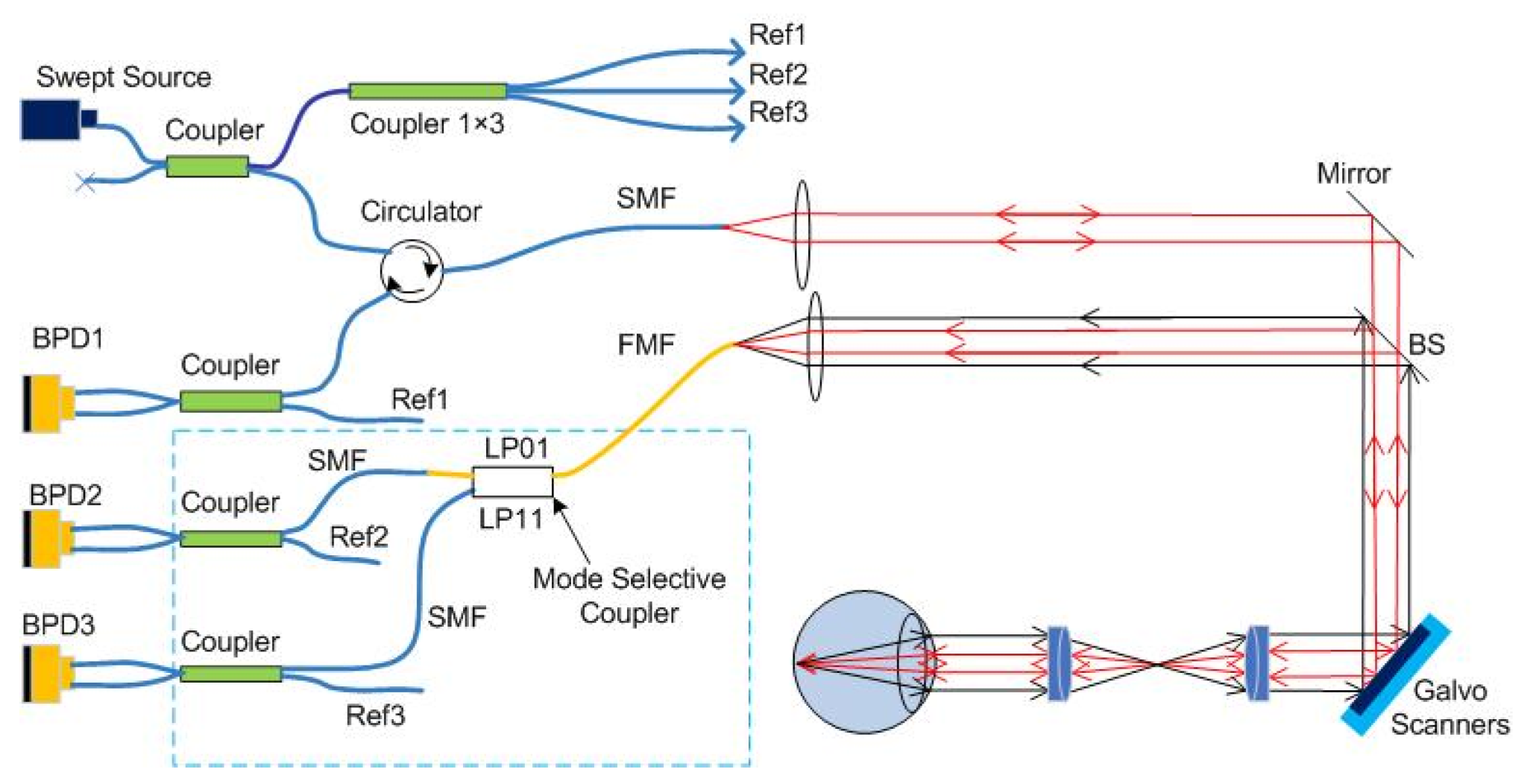

2. ábra. Száloptikai fotonikai rendszer

A száloptikai fotonika olyan rendszerekre utal, amelyek optikai szálakat használnak fényjelek távolságra történő továbbítására.Ezek a szálak üvegből vagy műanyagból készülnek, és a magszerkezeten belül a teljes belső visszaverődésen keresztül vezetik a fényt.A kialakítás lehetővé teszi, hogy a fény nagyon alacsony csillapítással és minimális jeltorzítással haladjon.Amint az a strukturált optikai útvonalakon látható, a jelek feloszthatók, kombinálhatók vagy átirányíthatók olyan komponensek segítségével, mint a szálas rendszereken belüli csatolók és keringetők.A száloptikai fotonika támogatja a precíz fénytovábbítást egy- vagy többmódusú konfigurációkon keresztül.A szabályozott törésmutató-különbségek miatt még nagy távolságokon is stabil jelterjedést tesz lehetővé.Ez a fajta fotonika kiválóan alkalmas hatékony és megbízható optikai átviteli rendszerekhez.

Integrált fotonika (fotonikus integrált áramkörök)

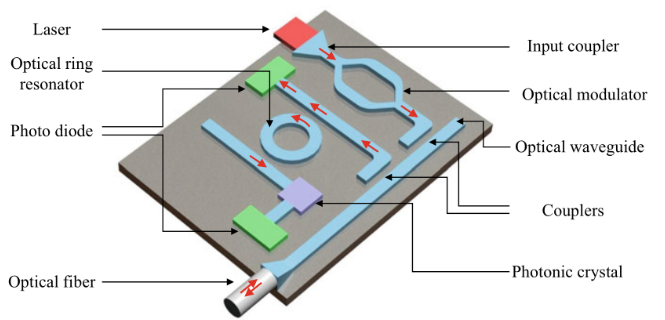

3. ábra Fotonikus integrált áramkör

Az integrált fotonika több optikai komponens egyetlen kompakt chipbe történő integrálását jelenti.Ezeket az alkatrészeket, például a hullámvezetőket, modulátorokat és detektorokat kombinálják, hogy komplex optikai funkciókat hajtsanak végre egy kis területen.A chip-alapú szerkezet lehetővé teszi a fényutak pontos szabályozását miniatürizált optikai áramkörök segítségével.Amint az a kompakt elrendezéseknél látható, a fény egyetlen platformon belül rezonátorokon, csatolókon és hullámvezetőkön keresztül irányítható.Ez az integráció javítja a rendszer stabilitását és csökkenti a fizikai méretet a különálló beállításokhoz képest.Lehetővé teszi a fejlett optikai feldolgozásra alkalmas méretezhető kialakításokat is.Az integrált fotonika kulcsszerepet játszik a modern miniatürizált optikai rendszerekben.

Lézeres fotonika

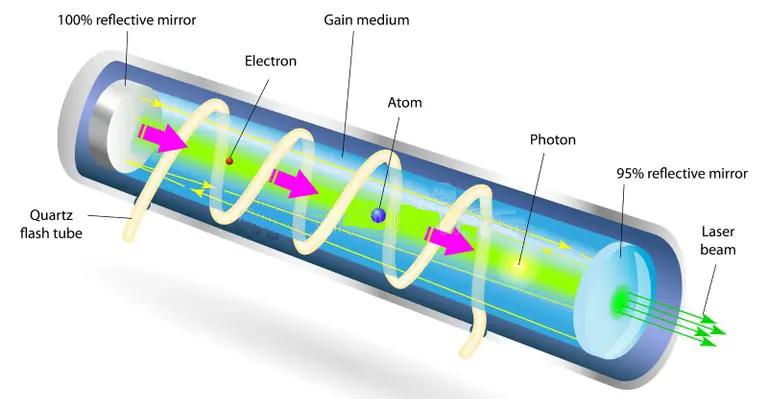

4. ábra Lézerfotonikai rendszer

A lézerfotonika olyan rendszerekre összpontosít, amelyek koherens fényt hoznak létre és vezérelnek lézerforrások segítségével.A lézer stimulált emisszió révén hoz létre fényt egy fényvisszaverő tükrök által körülvett erősítő közegben.Ez a szerkezet felerősíti a fotonokat, és erősen irányított és monokromatikus sugarat hoz létre.A rezonáns üreg biztosítja, hogy a fényhullámok fázisban maradjanak, ami koherenciát eredményez.Amint az a strukturált lézeres elrendezésekben látható, az energiabevitel gerjeszti az atomokat, hogy fotonokat szabadítsanak fel, amelyek egymást erősítik.A lézerfotonika lehetővé teszi a hullámhossz és a sugárminőség pontos szabályozását.Ez a fajta fotonika fontos a stabil és nagy intenzitású fényforrásokat igénylő alkalmazásokban.

Biofotonika

A biofotonika fényalapú technológiák felhasználása biológiai anyagok tanulmányozására és elemzésére.Ez magában foglalja a fotonok és az élő szövetek, sejtek vagy biomolekulák közötti kölcsönhatásokat.A fény segítségével közvetlen érintkezés nélkül megfigyelhetők a szerkezeti és funkcionális jellemzők.Az ezen a területen alkalmazott technikák olyan optikai tulajdonságokon alapulnak, mint az abszorpció, a szórás és a fluoreszcencia.A biofotonika nagy felbontású képalkotást és non-invazív elemzést tesz lehetővé.Támogatja a részletes megfigyelést mikroszkopikus és molekuláris szinten.Ez a terület áthidalja a fotonikát és az élettudományokat a fejlett biológiai vizsgálatok érdekében.

Kvantumfotonika

A kvantumfotonika az egyes fotonok kvantumszintű viselkedésére és szabályozására összpontosít.Azt vizsgálja, hogyan használhatók a fotonok kvantuminformáció hordozójaként.A klasszikus fényrendszerekkel ellentétben az olyan tulajdonságokkal, mint a szuperpozíció és az összefonódás, leegyszerűsített kontextusban foglalkozik.A fotonok ideálisak kvantumrendszerekhez, mivel gyengén lépnek kölcsönhatásba a környezettel.Ez lehetővé teszi számukra, hogy megőrizzék a kvantumállapotokat nagyobb távolságokon.A kvantumfotonika új megközelítéseket tesz lehetővé a biztonságos kommunikációban és a fejlett számításokban.Egyre növekvő kutatási területet képvisel a következő generációs optikai technológiák terén.

A fotonika alkalmazásai

1. Távközlés

A fotonika nagy sebességű adatátvitelt tesz lehetővé fényjelek segítségével.Az optikai kommunikációs rendszerek a fotonikára támaszkodnak a nagy sávszélességigények kezelésére.Ez gyorsabb internetet és adatcserét tesz lehetővé nagy távolságokon.Fontos a modern globális kommunikációs infrastruktúra számára.

2. Orvosi képalkotás és diagnosztika

A fotonikát a biológiai szövetek részletes képeinek rögzítésére használják.Az optikai technikák non-invazív és nagy felbontású elemzést tesznek lehetővé.Ez segít az állapotok korai felismerésében és pontos nyomon követésében.Javítja a diagnosztikai pontosságot és a betegek biztonságát.

3. Gyártás és anyagfeldolgozás

A fotonika támogatja a precíz vágási, formázási és felületkezelési folyamatokat.A fényalapú szerszámok nagy pontosságot és minimális anyagveszteséget kínálnak.Ezek a rendszerek egyenletes és ellenőrzött gyártási minőséget tesznek lehetővé.Széles körben használják a fejlett gyártási környezetekben.

4. Érzékelés és mérés

A fotonikus érzékelők érzékelik a fénytulajdonságok változásait a fizikai feltételek mérése érdekében.Ide tartozik a hőmérséklet, a nyomás és a kémiai összetétel.Az optikai érzékelés nagy érzékenységet és gyors válaszidőt biztosít.Fontos az ipari monitoring és a környezetelemzés szempontjából.

5. Adatközpontok és számítástechnika

A fotonika javítja az adatátviteli sebességet a számítástechnikai rendszereken belül.Az optikai összeköttetések csökkentik a késleltetést és az energiafogyasztást.Ez javítja a rendszer általános teljesítményét a nagy igénybevételű környezetekben.Támogatja a nagyméretű adatfeldolgozó rendszerek növekedését.

6. Védelmi és biztonsági rendszerek

A fotonikát olyan rendszerekben használják, amelyek pontos észlelést és megfigyelést igényelnek.Az optikai technológiák pontos távolságmérést és követést tesznek lehetővé.Ezek a rendszerek növelik a megbízhatóságot különböző környezetekben.Kiválóan alkalmasak fejlett biztonsági és felügyeleti megoldásokhoz.

A fotonika előnyei és korlátai

A fotonika előnyei

• Nagy sebességű adatátvitel fényjelekkel

• Alacsony energiaveszteség az elektromos rendszerekhez képest

• Elektromágneses interferenciával szembeni védettség

• Nagy sávszélesség a nagy adatátvitelhez

• Pontos jelvezérlés és pontosság

• Kompakt integráció a modern optikai eszközökbe

A fotonika korlátai

• Az optikai alkatrészek magasabb kezdeti költsége

• Komplex beállítás és rendszertervezés

• Bizonyos anyagok fizikai sérülésére való érzékenység

• Korlátozott hatékonyság bizonyos átalakítási folyamatokban

• Speciális gyártási technikát igényel

• Az elektronikus rendszerekkel való integráció kihívást jelenthet

Fotonika vs elektronika

Aspect	Fotonika	Elektronika
Jelvivő	Fotonok (sz töltés, nincs tömeg)	Elektronok (töltött részecskék)
Szaporítás Sebesség	~3 × 10⁸ m/s (in vákuum), ~2 × 10⁸ m/s (szálban)	~10⁵–10⁶ m/s sodródási sebesség a vezetőkben
Sávszélesség Kapacitás	Akár >100 Tbps per szál (WDM rendszerek)	Jellemzően legfeljebb 10-100 Gbps csatornánként
Frekvencia tartomány	~10¹²–10¹⁵ Hz (infravörös a látható fényhez)	Akár ~10¹¹ Hz-ig (mikrohullám tartomány)
Energiaveszteség (Áttétel)	~0,2 dB/km (optikai szál)	Jelentős ellenállás veszteség távolságon belül
Elektromágneses Interferencia	Teljesen immunis a EMI	EMI érintett és áthallás
Hőleadás	Nagyon alacsony közben átvitel	Magas miatt rezisztív fűtés (I²R veszteségek)
Átvitel Távolság	>100 km erősítés nélkül (szálas)	Általában <1-2 m átjátszó nélküli nagy sebességű jelekhez
Adatsűrűség	Nagyon magas via hullámhossz multiplexelés (100+ csatorna)	Korlátozott vezető- és frekvenciakorlátok
Kapcsolási sebesség	Femtoszekundum pikoszekundum (optikai kapcsolás)	Nanoszekundum (elektronikus kapcsolás)
Energiahatékonyság (Áttétel)	Kisebb teljesítmény per kicsit nagy távolságokra	Nagyobb teljesítmény bitenkénti fogyasztás
Jelzés Degradáció	Minimális vége nagy távolságok	Jelentős csillapítás és zajképződés
Integráció Sűrűség	Mérsékelt (még mindig PIC skálázás fejlesztése)	Rendkívül magas (milliárd tranzisztor chipenként)
Gyártás Érettség	Feltörekvő és speciális folyamatok	Nagyon érett CMOS gyártás
Tipikus használat Fókusz	Nagy sebességű adatátvitel átvitel, optikai kapcsolatok	Feldolgozás, logika és vezérlőrendszerek

Következtetés

A fotonika nagy sebességű, alacsony veszteségű jelátvitelt tesz lehetővé azáltal, hogy fényt használ elektromos áramok helyett, így fontos a modern kommunikáció és a fejlett technológiák számára.Rendszerei olyan alapvető összetevőkre támaszkodnak, mint a fényforrások, hullámvezetők, modulátorok és fotodetektorok, amelyek együtt dolgoznak az optikai jelek hatékony feldolgozása érdekében.Különféle fotonikai technológiák támogatják a távközlési, egészségügyi, gyártási, érzékelési és számítástechnikai alkalmazásokat.Az olyan kihívások ellenére, mint a költségek és az összetettség, teljesítménybeli előnyei és növekvő képességei a fotonikát a jövő technológiai innovációjának kulcsfontosságú mozgatójává teszik.
