Az XC2S200-5FG256I FPGA architektúra és alkalmazások megértése

Lehet, hogy olyan programozható logikai eszközt keres, amely lehetővé teszi, hogy a digitális hardvert pontosan úgy alakítsa, ahogyan a rendszernek szüksége van rá.Az XC2S200-5FG256I FPGA rugalmas logikai blokkokat, belső memóriát, valamint számos bemeneti és kimeneti csatlakozást kínál, így egyedi digitális funkciókat építhet egyetlen eszközön belül.Architektúrája támogatja a jelek irányítását, az időzítés vezérlését és az interfész kezelését számos elektronikus berendezésen.A chipen elérhető programozható útválasztási és memória-erőforrásokkal a fizikai hardver megváltoztatása nélkül hozzáigazíthatja a különböző vezérlési feladatokhoz, kommunikációs útvonalakhoz és beágyazott rendszerfunkciókhoz.

Katalógus

XC2S200-5FG256I Áttekintés

A XC2S200-5FG256I egy programozható logikai eszköz, amely a Spartan II FPGA architektúrára épül, és konfigurálható digitális rendszerekhez készült.Körülbelül 200 000 logikai kaput biztosít konfigurálható logikai blokkon keresztül, amelyek programozhatók egyéni digitális funkciók megvalósítására.Az integrált blokk-RAM támogatja az ideiglenes adattárolást, míg a nagyszámú bemeneti és kimeneti érintkező rugalmas kommunikációt tesz lehetővé külső komponensekkel.A készülék alacsony feszültségű tápellátásról működik, és támogatja az ipari hőmérsékleti viszonyokat.Architektúrája támogatja a hardveres prototípus-készítést, az interfészvezérlést és a digitális feldolgozási feladatokat a beágyazott elektronikus berendezésekben.

Az XC2S200-5FG256I-t keresi?Lépjen kapcsolatba velünk, hogy ellenőrizze az aktuális raktárkészletet, az átfutási időt és az árakat.

XC2S200-5FG256I b

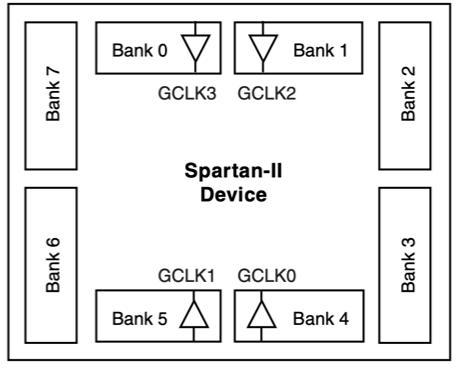

Az I/O szerkezet az eszköz kerületét nyolc bankra osztja, amelyek az FPGA-csomag mind a négy oldalán helyezkednek el.Minden bank egy sor bemeneti és kimeneti érintkezőt csoportosít, amelyek ugyanazon a VCCO tápláláson osztoznak, lehetővé téve az állandó feszültségszint alkalmazását az adott régión belüli összes érintkezőre.A GCLK0-tól GCLK3-ig címkézett globális órabemenetek az elrendezés alsó és felső részének közelében helyezkednek el, hogy az órajeleket egyenletesen osszák el a belső logikai tömbben.Ez az elrendezés lehetővé teszi több jelzési szabvány egyidejű működését azáltal, hogy különböző feszültségszinteket rendel a különálló bankokhoz, miközben fenntartja a szervezett útválasztást a külső érintkezők és a belső programozható logika között.

XC2S200-5FG256I CAD modell

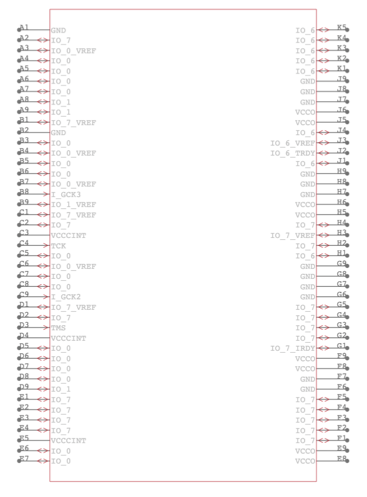

XC2S200-5FG256I Szimbólum

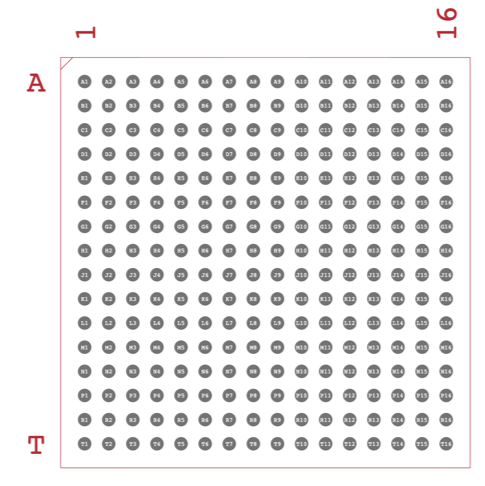

XC2S200-5FG256I Lábnyom

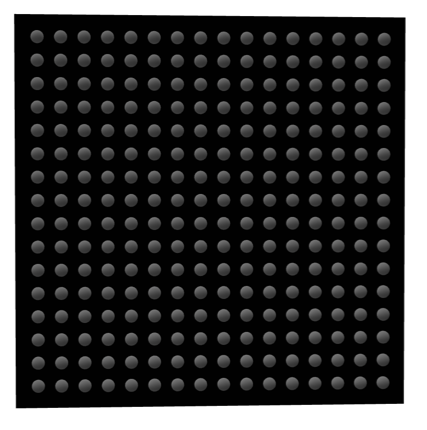

XC2S200-5FG256I 3D modell

Az XC2S200-5FG256I jellemzői

Programozható FPGA logikai architektúra

Az eszköz konfigurálható logikai struktúrát használ, amely lehetővé teszi a digitális áramkörök definiálását programozható logikai blokkon és útválasztási útvonalakon keresztül.Ez a struktúra lehetővé teszi a tervezők számára, hogy egyéni hardver viselkedést valósítsanak meg a fizikai eszköz módosítása nélkül, ami támogatja a rugalmas digitális rendszerfejlesztést és a hardver prototípus-készítését.

Integrált blokkmemória erőforrások

A belső blokk RAM dedikált memóriatárolást biztosít a programozható szöveten belül.Ezek a memóriablokkok támogatják az adatpufferelést, a keresési táblákat és az ideiglenes tárolási műveleteket, csökkentve ezzel a külső memóriakomponensek szükségességét számos digitális feldolgozó alkalmazásban.

Konfigurálható bemeneti és kimeneti interfész

Az akár 176 felhasználói bemeneti és kimeneti érintkező rugalmas csatlakozást biztosít külső eszközökhöz.Minden érintkező különböző bemeneti, kimeneti vagy kétirányú funkciókhoz konfigurálható, így az eszköz kölcsönhatásba léphet érzékelőkkel, kommunikációs interfészekkel és vezérlőrendszerekkel.

Programozható útválasztó hálózat

A programozható összekötő hálózat logikai blokkokat, memóriaelemeket és bemeneti kimeneti interfészeket köt össze.A jelek konfigurálható útvonalakon keresztül irányíthatók, lehetővé téve az egyéni jeláramlást a belső erőforrások között, miközben fenntartja a kiszámítható digitális viselkedést.

Órakezelés késleltetett zárolt hurkok használatával

Az integrált késleltetéssel zárt hurokáramkörök támogatják az óraelosztást és az időzítés beállítását az eszközön belül.Ezek az áramkörök segítenek fenntartani a stabil időzítési kapcsolatokat a belső logikai szakaszok és a külső órajelforrások között.

Ipari hőmérsékletű működési képesség

A készülék kiterjesztett hőmérsékleti tartományban támogatja az ipari környezet számára megfelelő működést.Ez stabil teljesítményt tesz lehetővé változó környezeti feltételeknek kitett rendszerekben, például gyári berendezésekben vagy kültéri telepítésekben.

Kompakt felületre szerelhető BGA csomag

Az eszköz 256 golyós rácstömb formátumba van csomagolva, amely nagy számú csatlakozást tesz lehetővé kompakt helyen.Ez a csomagolási stílus támogatja a sűrű nyomtatott áramköri lapok elrendezését, miközben megőrzi a magas tűszámú eszközök elektromos megbízhatóságát.

XC2S200-5FG256I Műszaki adatok

Terméktulajdonság	Attribútum értéke
Gyártó	AMD Xilinx
Feszültség - Tápellátás	2,375 V ~ 2,625 V
Összes RAM bit	57344
Szállítói eszközcsomag	256-FBGA (17x17)
sorozat	Spartan®-II
Csomag/tok	256-BGA
csomag	Tálca
Üzemi hőmérséklet	-40°C ~ 100°C (TJ)
Logikai elemek/cellák száma	5292
LAB-ok/CLB-k száma	1176
I/O száma	176
Kapuk száma	200 000
Szerelés típusa	Felületi rögzítés
Alap termékszám	XC2S200
RoHs állapot	RoHS nem megfelelő
Nedvességérzékenységi szint (MSL)	3 (168 óra)
REACH állapot	REACH Nem érinti
ECCN	EAR99
HTSUS	8542.39.0001

XC2S200-5FG256I blokkdiagramja

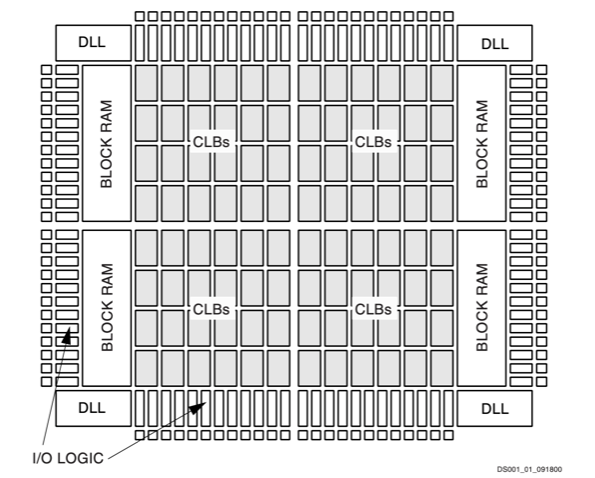

A konfigurálható logikai blokkok központi rácsja alkotja a programozható logikai szövetet, ahol a digitális funkciókat keresőtáblák és flip-flopok segítségével valósítják meg.A blokk RAM-mal jelölt függőleges oszlopok beágyazott memória-erőforrásokat biztosítanak a logikai tömb mellett az adattároláshoz és a pufferelési műveletekhez.A bemeneti és kimeneti logikai blokkok sorakoznak az eszköz külső szélein, és a belső útválasztó hálózatot külső érintkezőkhöz kötik.A sarkoknál elhelyezett késleltetett zárolt hurok egységek támogatják az órabeállítást és az időzítés vezérlését a belső logikai struktúrán keresztül.A CLB tömb, a memóriaoszlopok, az óraegységek és az I O blokkok közötti összekapcsolási utak létrehozzák a programozható útválasztó hálózatot, amely rugalmas jelkapcsolatokat tesz lehetővé az egész eszközön.

Az XC2S200-5FG256I bemeneti/kimeneti blokkja (IOB)

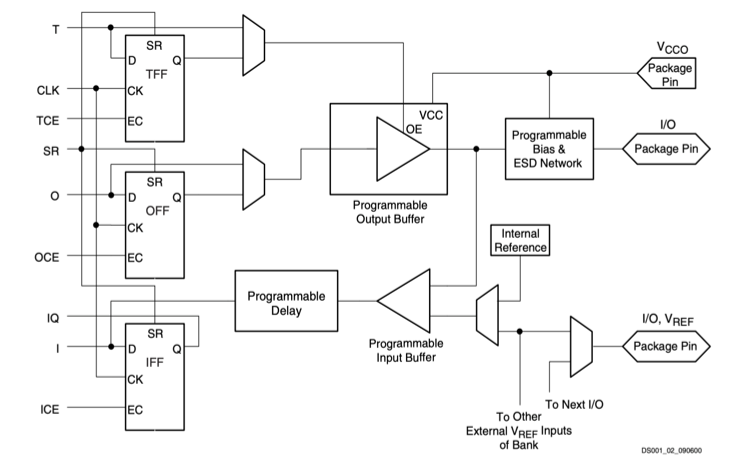

A belső I/O blokk felépítése konfigurálható bemeneti és kimeneti útvonalakon keresztül csatlakoztatja a külső csomag érintkezőit a programozható logikai szövethez.A kimeneti adatok egy OFF feliratú flip-flopon haladnak át órajel- és engedélyezési vezérléssel, majd egy programozható kimeneti puffer, amely meghajtja a külső érintkezőt, miközben az I O bankhoz társított VCCO tápról működik.A csomag tűjéből érkező bemeneti jelek egy programozható bemeneti pufferen és az opcionális programozható késleltetési fokozaton keresztül jutnak be, mielőtt elérnék az IFF feliratú bemeneti flip-flopot, amely szinkronizálja a jelet a belső órával.A további vezérlőelemek közé tartozik a három állapotú vezérlés a TFF-regiszteren keresztül, az órajelet engedélyező jelek, valamint a jelidőzítést és az állapotvezérlést kezelő reset bemenetek.Programozható előfeszítési és ESD védelmi hálózat védi a tűs interfészt, míg a belső referencia és a VREF kapcsolatok támogatják a bankon megosztott feszültségreferencia I O szabványokat.

Az XC2S200-5FG256I alkalmazásai

Digitális jeltovábbítási rendszerek

A programozható logikai erőforrások lehetővé teszik az eszköz számára a digitális jelek irányítását és feldolgozását kommunikációs berendezésekben.Konfigurálható logikai blokkjai egyedi logikai útvonalakat valósíthatnak meg, amelyek a rendszerkomponensek közötti adatátvitelt kezelik, miközben fenntartják a stabil időzítési viselkedést.

Ipari automatizálási vezérlőegységek

Az ipari vezérlőrendszerek gyakran rugalmas digitális logikát igényelnek, amely képes alkalmazkodni a különböző gépi folyamatokhoz.Az eszköz képes kezelni a vezérlőjeleket, az érzékelő bemeneteket és az aktuátor kimeneteket, így támogatja a megbízható működést automatizált gyártási környezetben.

Beágyazott hardver prototípus-készítő platformok

A fejlesztői platformok gyakran használnak programozható logikai eszközöket a digitális tervek tesztelésére a végső hardvergyártás előtt.Az eszköz lehetővé teszi a tervezők számára, hogy a fejlesztés során logikai struktúrákat implementáljanak és módosítsanak, lehetővé téve a digitális vezérlési funkciók hatékony tesztelését.

Kommunikációs interfész áthidalás

Azok a rendszerek, amelyek több kommunikációs protokollt kapcsolnak össze, használhatják az eszközt a digitális jelek interfészek közötti fordítására vagy továbbítására.Programozható logikája lehetővé teszi az egyéni adatutakat, amelyek összekötik a processzorokat, a memóriaeszközöket és a kommunikációs vezérlőket.

Autóipari elektronikai alrendszerek

A járművek elektronikus vezérlőegységei programozható logikát igényelnek a jelkezeléshez és a rendszerkoordinációhoz.A készülék képes kezelni a digitális vezérlési feladatokat, a kommunikációs interfészeket és az autóelektronikán belüli időzítési funkciókat.

Fogyasztói elektronikus vezérlési logika

A digitális fogyasztói eszközök gyakran kompakt programozható logikát igényelnek a rendszerfunkciók kezeléséhez.Az eszköz képes koordinálni a felhasználói felület jeleit, az időzítés vezérlését és az elektronikai termékeken belüli alkatrészek közötti belső kommunikációt.

XC2S200-5FG256I Előnyök és hátrányok

Előnyök

• A programozható logikai struktúra lehetővé teszi a digitális áramkörök újrakonfigurálását a telepítés után

• Az integrált blokkmemória egyes kivitelekben támogatja a külső memória nélküli adattárolást

• A nagyszámú bemeneti és kimeneti érintkező támogatja a rugalmas rendszercsatlakozást

• Stabil működés ipari hőmérsékleti viszonyok között

• A kompakt BGA csomag támogatja a sűrű nyomtatott áramköri elrendezéseket

• A belső órabeállító áramkörök segítenek fenntartani a konzisztens időzítési viselkedést

Hátrányok

• A logikai kapacitás kisebb, mint az újabb programozható eszközöké

• A chip memória mérete korlátozott a modern programozható logikai családokhoz képest

• Az energiafogyasztás magasabb lehet, mint az újabb kisfeszültségű architektúráknál

• Nem tartalmaz fejlett integrált jelfeldolgozó erőforrásokat

• Az eszköz programozásához külső konfigurációs memória szükséges

XC2S200-5FG256I Alternatívák

Alkatrészszám	Gyártó	Főbb jellemzők	Használja az esetet/jegyzeteket
XC2S200-5FGG256I	AMD	Spartan-II FPGA konfigurálható logikai blokkokkal, elosztott RAM-mal és programozható útválasztási erőforrásokkal.2,5 V-os magellátás körül működik, és több ezer logikai cellát biztosít egyedi digitális áramkörök megvalósításához.	Beágyazott feldolgozásban, ipari vezérlésben és kommunikációs hardverben használják, ahol programozható logikára és megbízható működésre van szükség ipari hőmérsékleti tartományokban.
XC2S200-5FGG256C	AMD	A Spartan-II család FPGA eszköze, amely programozható logikai elemeket, belső memóriablokkokat és konfigurálható I/O csatlakozásokat integrál a rugalmas digitális tervezés érdekében.	Alkalmas szórakoztató elektronikai cikkekhez, kommunikációs modulokhoz és prototípus-készítő platformokhoz, ahol mérsékelt logikai sűrűségre és rugalmas hardverkonfigurációra van szükség.
XC2S200-5FG256C	AMD	Programozható FPGA-eszköz, amely konfigurálható logikai cellákat, belső memória-erőforrásokat és több felhasználó által konfigurálható I/O érintkezőt kínál összetett digitális áramkörök egyetlen chipen való megvalósításához.	Alkalmazható adatgyűjtő rendszerekben, jelfeldolgozó platformokon és beágyazott tervekben, amelyek programozható digitális hardvert igényelnek.
XC2S200-5FGG456I	AMD	Nagy tűszámú Spartan-II FPGA, amely programozható logikai blokkokat, beágyazott memóriát és nagyszámú I/O csatlakozást kínál összetett digitális rendszerek számára.	Ipari automatizálásban, fejlett kommunikációs berendezésekben és magas I/O beágyazott rendszerekben használják, amelyek rugalmas programozható logikát és kiterjesztett hőmérséklet-támogatást igényelnek.

Az AMD Xilinxről

Az AMD Xilinx egy félvezető technológiai vállalat, amely programozható logikai eszközök és adaptív számítási platformok fejlesztéséről ismert.A cég Xilinx néven indult, majd az Advanced Micro Devices részévé vált.Munkája a terepen programozható kaputömbökre, a chipeszközökön lévő adaptív rendszerekre, valamint a számítástechnikában, kommunikációban, autóelektronikában és ipari rendszerekben használt programozható gyorsítóplatformokra összpontosít.A vállalat több évtizede fejleszt programozható logikai architektúrákat, amelyek konfigurálható eszközökön keresztül támogatják a digitális hardvertervezést, amelyek lehetővé teszik az áramkörök gyártás utáni meghatározását.Termékeit széles körben használják beágyazott rendszerekben, hálózati infrastruktúrában, jelfeldolgozó berendezésekben és elektronikus vezérlőrendszerekben.

Következtetés

Az XC2S200-5FG256I FPGA rugalmas módot kínál a digitális logika közvetlen hardverben történő felépítésére.Beállíthatja logikai blokkjait, memória-erőforrásait, valamint bemeneti és kimeneti kapcsolatait, hogy támogassa a különböző rendszerfeladatokat.Belső felépítése lehetővé teszi a jelek irányítását, az időzítés vezérlését és az adatok tárolását egyetlen programozható eszközön belül.Az XC2S200-5FG256I FPGA architektúrájának és alkalmazási architektúrájának konfigurálható megértésével az eszköz támogatja a beágyazott elektronikát, kommunikációs interfészeket és vezérlőrendszereket.Elrendezésének, szolgáltatásainak és alkalmazásainak megismerése segít meglátni, hogy a programozható logikai eszközök hogyan támogatják a modern digitális berendezéseket.Így könnyebben felmérheti, hogy az XC2S200-5FG256I megfelel-e az Ön elektronikai tervezésének igényeinek.

Adatlap PDF

XC2S200-5FG256I adatlap:

XC2S200-5FG256I.pdf
