Az IR2110 MOSFET illesztőprogram megértése

A MOSFET illesztőprogramok szükségesek a modern elektronikában, áthidalva a rést az alacsony teljesítményű vezérlőjelek és a nagy teljesítményű MOSFET-ek közötti nagy teljesítményű igények között.Ezek közül az IR2110 sokoldalú, nagy teljesítményű járművezetőként kiemelkedik, amely híres arról, hogy képes-e zökkenőmentesen működni nagysebességű és nagyfeszültségű alkalmazásokban.Az IR2110 mind a CMOS, mind a TTL környezetben működő környezetben működő kulcsfontosságú elem a pontos jelátvitel és a hatékony energiagazdálkodás biztosítása szempontjából.Ez a cikk az IR2110 alapvető funkcióinak belemerül, kiemeli annak tervezési előnyeit a magas és az alacsony oldali váltáshoz, és feltárja annak gyakorlati alkalmazásait olyan energiarendszerekben, mint a motoros meghajtók, a megújuló energiarendszerek és a kapcsoló tápegységek.Az IR2110 megbízhatóságot és alkalmazkodóképességet kínál, amelyek egyszerűsítik a rendszer fejlődését, miközben javítják a teljesítményt.

Katalógus

IR2110 MOSFET illesztőprogram áttekintése

A IR2110 egy fejlett, nagyfeszültségű meghajtó IC, amely a hídáramkörökben, például az alacsony híd és a hídonkonfigurációkban, a magas és alacsony oldalú kapcsolók kezelésére készült.Ez a nagysebességű illesztőprogram IC különálló alacsony és magas oldalú kimeneteket biztosít, megkönnyítve a kompatibilitást a szokásos CMO-k és az LSTT logikai szintekkel.A robusztus HVIC és a retesz-immun CMOS technológiával az IR2110 tartós működési környezetet tart fenn, támogatva a 10 V-os 20 V közötti feszültségtartományt, amelynek csúcsa kimeneti árama 2,5a, és 340 μA ellátási áramot eredményez, különféle nagy teljesítményűek számára alkalmassá teszi.Kapcsoló feladatok.A bevált tervezési gyakorlatok hangsúlyozzák az ezen alkalmazások teljesítménye és tartóssága közötti egyensúlyt.

Ideálisan és az autóiparban az IR2110 -et részesítik előnyben a kihívásokkal teli körülmények között, biztosítva a stabil teljesítményt az energiaingadozások közepette.A gyakorlati betekintés azt mutatja, hogy az illesztőprogram beépítése gyakran csökkenti az alkatrészek meghibásodási sebességét, javítva mind a komplex rendszerek hosszú élettartamát, mind megbízhatóságát.

Az IR2110 nagysebességű képességei komolyak a gyors és pontos váltást igénylő alkalmazásokban, például a megújuló energiarendszereket.A napenergia -inverterekben a Swift Switching javítja az energiaátalakítás hatékonyságát, amely kulcsfontosságú az energiahozam optimalizálásához.A technológia fejlődésével az olyan alkatrészek folyamatos adaptációja, mint az IR2110, az új teljesítményszabványok teljesítéséhez szükséges, hangsúlyozva az innováció és a stratégiai előrelátás szerepét az elektronikus tervezésben.

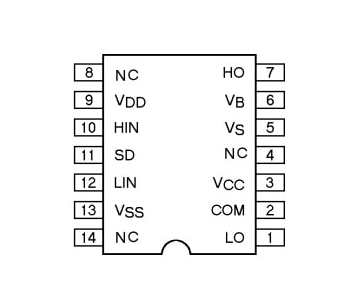

Tűkonfiguráció

Csapszám	Tűnév	Leírás
1	Lo	Alacsony oldalú kapu-vezető kimeneti csapja.
2	Com	Visszatérési út az alacsony oldalú konfigurációhoz.
3	VCC	Tápegység csapja az alacsony oldalhoz.
4, 8, 14	NC	Nem csatlakoztatott csapok.
5	VS	Visszatérés út Az úszó pont csap a magas oldali meghajtóhoz.
6	Vb	A magas oldalú hajtáshoz használt úszó ellátócsap.
7	Ho	A magas oldalú MOSFET-hez használt kimeneti jelcsap.
9	VDD	+5 V tápegység.A feszültségnek 5 V -nak kell lennie;A 4V alatti használat használata nem adhatja meg a szükséges eredményt.
10	Hin	PWM jelbemenet, amelyet a magas oldalsó meghajtóhoz használtak.
11	SD	A rendszer automatikus kikapcsolásához használt leállítási tű.
12	Lin	PWM jelbemenet az alacsony oldalú meghajtóhoz.
13	VSS	Tápegység GND PIN.

Jellemzők és specifikációk

Szolgáltatás/specifikáció	Részletek
Pins száma	14
Csomagtípusok	PDIP, SOIC
DV/DT immunitás	Igen
Feszültség zárolás alatt	Két csatornára érhető el
Bemeneti típus	Húzza le a CMOS Schmitt által kiváltott bemeneteket
Leállítási logika	Élek és ciklusra váltva ciklusonként
Terjedési késleltetés	Mindkét csatornához illeszkedett
Bemeneti/kimeneti fázis összefüggés	A kimenetek a fázison belül vannak bemenetek által
Logikai kompatibilitás	Kompatibilis a 3.3 V logikával
Kapu meghajtó ellátási tartománya	10 V - 20 V
Logikai ellátási tartomány	3.3 V - 20 V
Földi eltolás	A logika és az erő földje ± 5 V
Kimeneti áram	2.5 a
Feszültségellátási tartomány	10 V - 20 V
Emelkedési idő	35 ns
Őszi idő	25 ns
Bekapcsolási késleltetési idő (max)	120 ns
Kikapcsolási késleltetési idő (perc)	94 NS
Üzemeltetési áramellátás	340 µA
Ekvivalens MOSFET járművezetők	MIC4608, UCC27714, Fan7392

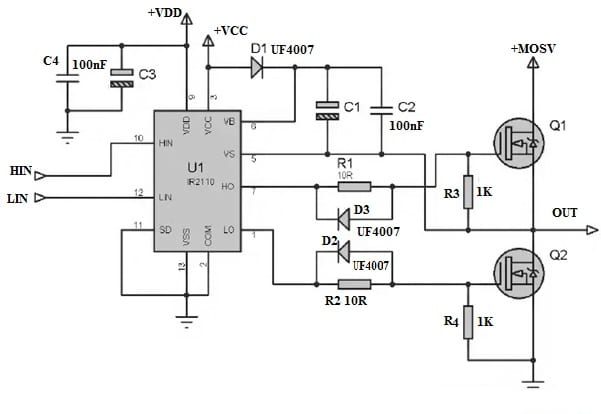

Építsen hatékony áramköröket az IR2110 MOSFET illesztőprogrammal

A félhíd-konfigurációkon belül az IR2110 biztosítja mind a magas, mind az alacsony oldalú MOSFET-ek pontos kezelését.Ez az IC domináns azokban a rendszerekben, amelyek aprólékos energiagazdálkodást és fokozott hatékonyságot igényelnek.A szerepén túl tükrözi a felhasználó azon szándékát, hogy harmonizálja az energiaáramot az operatív igényekkel.

Alkatrészek és kapcsolódó funkciók

Az IR2110 MOSFET meghajtó áramkör diódákat, kondenzátorokat és MOSFET -eket tartalmaz.Ezek az alkatrészek képezik a bootstrap áramkör gerincét, megragadva a megfelelő kapu feszültségek fenntartásának lényegét.Integrációjuk az energiaeloszlás finomítása iránti elkötelezettségét ábrázolja.

• Bootstrap áramkör és kondenzátor dinamika: A bootstrap áramkör a hatékony hídbeállítások szívveréseként szolgál, lehetővé téve a kondenzátor töltés-ürítési ciklusait.A feszültségnek ez a finom egyensúlya aktív a MOSFET kapu funkcionalitására, átalakítva a fiktív kialakítást operatív valósággá.A kondenzátor értékeiben végzett kísérlet a specifikus áramkör -megkülönböztetések alapján a teljesítmény optimalizálásának feltárása.

• Gyors váltási viselkedés: A diódák olyan gyors kisülési útvonalakat alakítanak ki, amelyek megkerülik a kapu ellenállását, jelentősen lerövidítve a MOSFET kikapcsolási intervallumait.Ezt a tulajdonságot nagy teljesítményű kontextusban értékelik, mivel kielégíti a gyors átmenetek szükségességét, visszhangzik az elektronikus kommunikáció sebességének vágyával.

• Kapu-forrás elleni ellenállások: Csendes őrökként viselkedve, a kapu-forrás elleni ellenállások megakadályozzák a véletlen MOSFET kiváltását a zaj vagy az úszó kapu problémáiból.Elgondoltan választott és stratégiailag elhelyezve ezek az ellenállások megerősítik a rendszer integritását, tükrözve azt a tervezési filozófiát, amely a bajnokok alaposan megfontolja a külső hatásokat.

Az IR2110 MOSFET illesztőprogram alkalmazásai

Nagy sebességű váltás

Az IR2110 fontos szerepet játszik az energiahatékonyság növelésében a nagysebességű váltás során, elsősorban a motoros meghajtók, inverterek és rendszerek számára, amelyek gyors reakciókat igényelnek.A gyors váltási műveletek kezelésének kompetenciája minimalizálja az energiavesztést, hozzájárulva a fokozott hatékonysághoz.Ennek az összetevőnek az ügyes alkalmazásával számol be a rendszer megbízhatóságának és teljesítményének figyelemre méltó nyereségét, különösen olyan ipari környezetben, ahol a pontosságot nagyra értékelik.

Elektromos elszigetelés

Az IR2110 figyelemre méltó tulajdonsága az erős elektromos elszigeteltség, amely képes a potenciálisan káros nagy teljesítményű kimeneti feszültségek érzékeny bemeneti áramköreinek árnyékolására.Ez a szolgáltatás nagy szerepet játszik a törékeny elektronikus alkatrészek védelmében a feszültség -túlfeszültségektől és a zavaroktól, ezáltal meghosszabbítva a rendszer működési életét.A projektekben gyakran használhatja ezt a sofőröt a biztonsági intézkedések és az alacsonyabb hosszú távú karbantartási erőfeszítések javítása érdekében.

Hídkonfigurációk

Az IR2110 kitűnő mind a Half-Bridge, mind a teljes híd beállításainak kezelésében, megkönnyítve a sima kétirányú teljesítményszabályozást, amelyet a fejlett elektronika megkövetel.Ez a rugalmasság támogatja az alkalmazások széles körét, ideértve az elektromos járművek meghajtó rendszereit és az összetett fogyasztói elektronikát.Megjegyezheti, hogy a sokoldalúság jelentősen leegyszerűsíti a tervezési folyamatokat, miközben megőrzi a versenyképességi szintet.

Motorvezérlő alkalmazások

A motorvezérlő alkalmazásokban az IR2110 lehetővé teszi a motor sebességének és irányának részletes modulálását.Gyors váltási képessége lehetővé teszi a aprólékos vezérlést, amely hasznos olyan alkalmazásokhoz, mint a robotika, amely pontos motoros műveleteket igényel.Az évek során megfigyelték, hogy ennek a vezetőnek az integrálása zökkenőmentes működést eredményez és növeli a hatékonyságot, segítve az automatizálási technológiák fejlődését.

Kapcsoló tápegység teljesítménye

Az energiaellátás váltásában az IR2110 nagy szerepet játszik a megbízható energiagazdálkodásban, biztosítva a stabil energiaellátást a különböző kontextusokban.Az energiaellátási tervekben betöltött szerepe a jobb terhelésszabályozáshoz és a hatékonysághoz kapcsolódik.Hasznosíthatja az IR2110 képességeit kiváló teljesítmény eredményekhez és energiahatékonysághoz, kiemelve annak hatását a kortárs erő elektronikára.
