Az ATMEGA4809 mikrovezérlő megértése: Pinout, adatlap és kulcsfunkciók

Az ATMEGA4809 mikrovezérlő, a Microchip MegaAVR® 0-sorozatának része, egy hatékony eszköz, amely egyensúlyt keres a teljesítmény, a sokoldalúság és a hatékonyság között.A 20 MHz -es frekvenciákon működve ez a mikrovezérlő integrálja az AVR® processzort egy hardver szorzóval, így ideális az alkalmazások széles skálájához, a fogyasztói elektronikától az ipari vezérlőrendszerekig.Ebben a cikkben megvizsgáljuk az ATMEGA4809 Pinout, a legfontosabb funkciók és a fejlett funkciókat, kiemelve, hogy miért kiemelkedik robusztus választás mind az egyszerű, mind az összetett projektek számára.

Katalógus

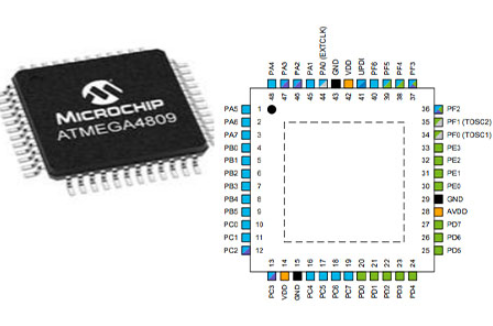

Atmega pinoutja

Atmega CAD modellje

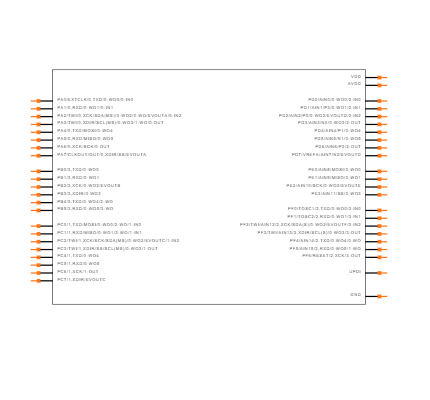

Szimbólum

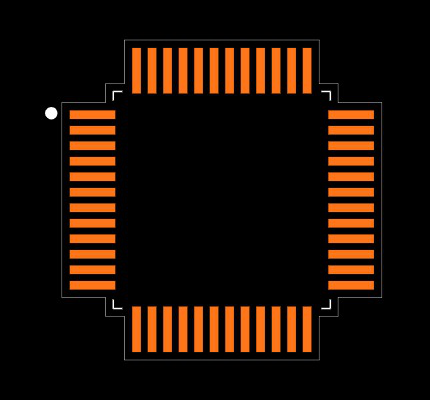

Lábnyom

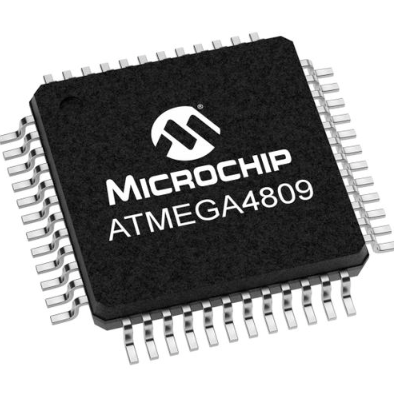

ATMEGA4809 Áttekintés

A MegaAVR® 0-sorozat kiváló tagjaként az ATMEGA4809 kiemelkedik egy AVR® processzor beépítésével egy hardver szorzóval, amely akár 20 MHz frekvencián is működhet.Ez a mikrokontroller különféle konfigurációkban kapható, akár 48 kb-os flash memóriával, 6 kb SRAM-mal és 256 bájt EEPROM-nal, 28-48 pólusú csomagokban.Tervezési központja egy rugalmas, alacsony teljesítményű architektúrára összpontosít, amely integrálja a kifinomult funkciókat, mint például az eseményrendszer, az alvás, a pontos analóg funkciók és a korszerű perifériák, tükrözve a Microchip legújabb újításait.

Építészet és teljesítmény

• AVR processzor és hardver szorzó: AvR® processzorral felszerelve, amelyet hardver szorzóval kiegészít, az Atgaga4809 figyelemre méltó számítási hatékonyságot és teljesítményt nyújt.Legfeljebb 20 MHz -es sebességgel futva ez a duó javítja a végrehajtási sebességet az összetett matematikai műveletekhez.Az ilyen képességek miatt a mikrovezérlő jól alkalmas nagy pontosságú és gyors feldolgozást igénylő alkalmazásokhoz.A formatervezés vonzza azokat, akik arra törekszenek, hogy egyensúlyt teremtsenek az energiafogyasztás és a teljesítmény között, és harmonikus illeszkedést biztosítsanak a különféle műszaki igényekhez.

•Memóriakonfigurációk: Rugalmas memóriaopciókkal az ATMEGA4809 akár 48 KB Flash memóriát, 6 KB SRAM -ot és 256 bájt EEPROM -ot is biztosít.Ez az alkalmazkodóképesség az alkalmazási igények széles skálájára szolgál, az egyszerű feladatoktól kezdve, amelyek minimális memóriát igényelnek, és a bonyolultabb alkalmazásokig, amelyek jelentős tárolást igényelnek.A valós forgatókönyvek azt mutatják, hogy a kiegyensúlyozott memória beállítása jelentősen javíthatja a rendszer teljesítményét és reagálást.

Alacsony teljesítményű funkciók

• Eseményrendszer: Az ATMEGA4809 eseményrendszere lehetővé teszi a közvetlen perifériás-perifériás kommunikációt, amely kiküszöböli a CPU beavatkozásának szükségességét.Ez a szolgáltatás csökkenti az energiafogyasztást és növeli a hatékonyságot azáltal, hogy lehetővé teszi a feladatok elvégzését minimális CPU-ébredéssel.A CPU terhelésének csökkentésével meghosszabbítja az akkumulátor élettartamát a hordozható eszközökön és javítja a rendszer teljes hatékonyságát.Ez a tervezési filozófia hangsúlyozza a teljesítmény és az energiamegtakarítás keverékét, és rezonál az alacsony energiájú felhasználás prioritásakor.

• Alvásmunka -technológia: Az Sleepwalking Technology lehetővé teszi a perifériák önálló működését, míg a CPU alacsony fogyasztású alvási módban marad.Ez a képesség biztosítja, hogy a fő feladatok minimális energiatartalmúak, optimalizálva az eszköz hosszú élettartamát és működési hatékonyságát.A különféle megvalósítások tapasztalatai rávilágítanak az ilyen energiatakarékos technikák fontosságára azokban az alkalmazásokban, ahol az energiahatékonyság elsődleges.

Analóg képességek

Az ATMEGA4809 pontos analóg funkciókkal büszkélkedhet, analóg-digitális konverterekkel (ADC), digitális-analog átalakítókkal (DAC) és összehasonlítóval.Ezek az analóg perifériák pontos analóg jelfeldolgozást biztosítanak, amelyet az érzékelő adatgyűjtéssel, audio jelfeldolgozással és más forgatókönyvekkel foglalkozó alkalmazásokban használnak, ahol pontos analóg mérések szükségesek.A gyakorlati felhasználások gyakran bizonyítják, hogy a magas analóg pontosság fenntartása alapvető fontosságú a megbízható és következetes rendszer teljesítményének eléréséhez.

Perifériák és bővíthetőség

Az Advanced Perifériákkal felruházva az ATMEGA4809 széles körű alkalmazást támogat.Ezek a perifériák kiterjesztik a mikrovezérlő képességeit a kommunikációs protokollok, az időzítők és az impulzusszélesség modulációjának (PWM) interfészeivel.Egy ilyen átfogó perifériás készlet lehetővé teszi az ATEGA4809 számára, hogy alkalmazkodjon a változatos és összetett mintákhoz, az innovatív megoldások előmozdítása révén rugalmasság és bővíthetőség révén.

Részletes előírások

Itt található a mikrochip -technológia műszaki specifikációs táblája Atmega4809-afr-

Beír	Paraméter
Gyár Átfutási idő	13 Hetek
Felszerelés Beír	Felület Hegy
Csomag / Eset	48-TQFP Kitett pad
Felület Hegy	IGEN
Adat Átalakítók	HIRDETÉS 16x10b
Szám I/O -ból	41
Róma (szó)	24 576
Üzemeltetési Hőmérséklet	-40 ° C 125 ° C -ig TA
Csomagolás	Szalag & Tekercs (TR)
Sorozat	Megaavr® 0
Rész Állapot	Aktív
Nedvesség Érzékenységi szint (MSL)	3 (168 óra)
Szám a végződések	48
Hts Kód	8542.31.00.01
Terminál Pozíció	Quad
Terminál Forma	Sirály
Kínálat Feszültség	3V -os
Terminál Hangmagasság	0,5 mm
Bázis Alkatrészszám	Atmega4809
JESD-30 Kód	S-PQFP-G48
Kínálat Feszültség-Max (VSUP)	5,5 V -os
Kínálat Feszültség-min (vsup)	1,8 V -os
Oszcillátor Beír	Belső
Sebesség	20MHz
Kos Méret	6K x 8
Feszültség - Kínálat (VCC/VDD)	1,8 V -os 5,5 V -ig
UPS/UCS/perifériás ICS típus	Mikrovezérlő, RISC
Mag Processzor	AVR
Perifériák	Out-out Detekt/visszaállítás, POR, PWM, WDT
Óra Frekvencia	20MHz
Program Memóriatípus	VAKU
Mag Méret	8 bites
Program Memóriaméret	48 kb (48K x 8)
Összekapcsolhatóság	I2C, SPI, UART/USART
Bit Méret	16
Van ADC	IGEN
DMA Csatornák	NEM
PWM Csatornák	NEM
DAC Csatornák	NEM
Eeprom Méret	256 x 8
Chip Program rom szélessége	16
Határ Letapogatás	NEM
Formátum	Rögzített pont
Integrált Gyorsítótár	NEM
Kos (szavak)	512
Szám soros I/OS	4
Szám időzítők	5
Szám külső megszakítások	41
Chip Data RAM szélessége	16
Hossz	7 mm
Magasság Ülő (max)	1,2 mm
Szélesség	7 mm
Rohs Állapot	ROHS3 Megfelelő

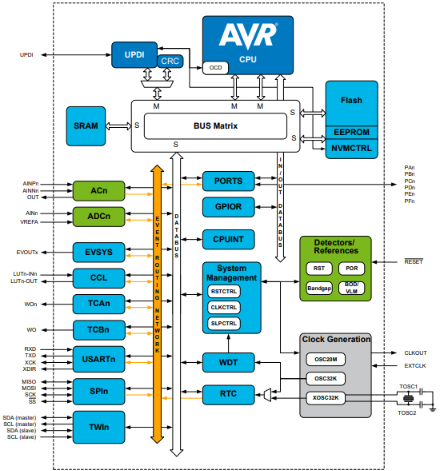

Az atmega4809 blokkdiagramja

Atmega4809 jellemzők

Továbbfejlesztett hardver szorzó a gyors számításokhoz

Az ATMEGA4809 nagy teljesítményű hardver szorzóval büszkélkedhet, amely rendkívül felgyorsítja a számtani műveleteket.Ez elsősorban az intenzív matematikai feldolgozással járó alkalmazások számára előnyös, ezáltal javítva a számítás hatékonyságát.Példa erre a kriptográfia, a jelfeldolgozás és a tényleges adatok elemzése, ahol a hardver szorzója jelentősen csökkentheti a feldolgozási időt, optimalizálva a rendszer teljesítményét.

Három alvási mód az optimalizált energiagazdálkodáshoz

A mikrovezérlő három alvási módot támogat.

• Alapjárati mód: Megtartja a CPU -tevékenységet, miközben csökkenti a perifériák teljesítményét, ideális olyan forgatókönyvekhez, amelyek gyors válaszidőt igényelnek.

• Készenléti mód: Több energiát biztosít a CPU leállításával és a hasznos operatív állapotok fenntartásával, az alkalmazásokhoz periodikus aktivitással.

• Bekapcsoló mód: Maximális energiatakarékosságot kínál az összes tevékenység leállításával, amely alkalmas az akkumulátorral működő eszközökre, amelyek szórványos felhasználással rendelkeznek.

Eseményrendszer a perifériás koordinációhoz CPU -terhelés nélkül

Figyelemre méltó attribútum az eseményrendszer, amely lehetővé teszi a perifériák számára, hogy közvetlenül kölcsönhatásba lépjenek a CPU bevonása nélkül.Ez csökkenti a késleltetést és megerősíti a rendszer általános reakcióképességét a perifériás koordináció letöltésével.Egy ilyen mechanizmus felbecsülhetetlen értékű a tényleges vezérlőrendszerekben, ahol az időzítés és a pontosság aktív.Az eseményrendszer architektúrája, hasonlóan a közvetlen memória -hozzáférési technikákhoz, minimalizálja a CPU szűk keresztmetszeteit, fokozza a hatékonyságot.

Watchdog időzítő (WDT) a rendszer stabilitásához

Az integrált őrzési időzítő támogatja a rendszer megbízhatóságát az operatív csuklások megfigyelésével és felépítésével.A WDT FailSafe mechanizmusként működik, visszaállítva a mikrovezérlőt a nem reagálás észlelése során, ezáltal elkerülve a rendszer összeomlását.Ezt a megbízhatósági réteget elsősorban az ipari vezérlőrendszerekben és a fogyasztói elektronikában használják, biztosítva a fokozott biztonságot és stabilitást.

Bekapcsoló visszaállítás (POR) és barnás detektálás (BOD) a következetes működéshez

A biztonságos indítás és a megbízható működés érdekében az ATMEGA4809 tartalmazza.

• bekapcsoló visszaállítás (POR): A mikrovezérlő elindítja az energia helyreállítását, biztosítva a következetes indítási állapotot.

• Brown-out detektálás (BOD): Védi a feszültség ingadozásait, amelyek veszélyeztethetik az eszközök stabilitását, automatikusan visszaállítva a rendszert, amikor a feszültség egy beállított küszöb alá esik.

Egyszemélyes programozási és hibakeresési felület (UPDI) a hatékony fejlesztés érdekében

Az egyszemélyes egységes programi hibakeresési interfész (UPDI) jelentősen megkönnyíti a fejlesztési és hibakeresési folyamatokat.Ez az interfész csökkenti a mikrovezérlő programozásával és hibakereséssel általában társított fizikai és eljárási komplexitásokat, javítva a fejlesztők termelékenységét.Az UPDI egyszerűsége többnyire előnyös az iteratív fejlesztési ciklusokban, ahol a gyors tesztelés és hibakeresés jelentős a projekt időben történő befejezéséhez.

Lényegében az ATMEGA4809 attribútumok sokoldalú és hatékony platformot kínálnak, amely széles körű alkalmazásokhoz, ideértve a fogyasztói elektronikát és az ipari automatizálást is.A fejlett energiagazdálkodás, a gyors számítási képességek és a robusztus megbízhatósági funkciók integrálásával félelmetes alapot nyújt a nagy teljesítményű, megbízható rendszerek fejlesztéséhez.

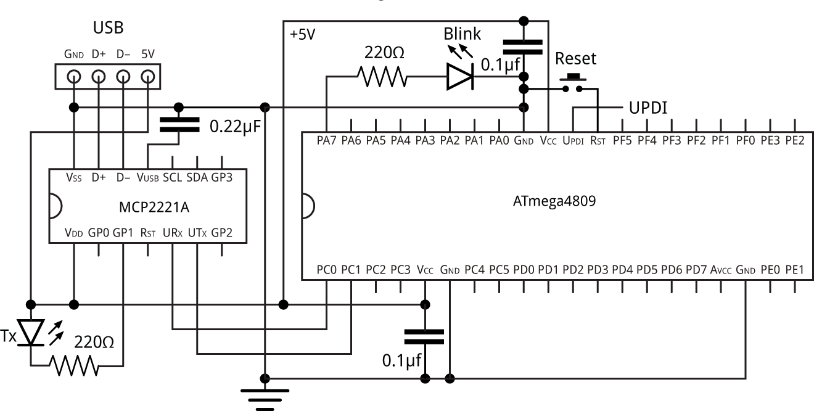

Áramkör atmega4809

Az ATMEGA4809 és az ATMEGA328 összehasonlítása

Teljesítmény és hatékonyság összehasonlítás

Mind a Atmega4809 és Atmega328 Hasonlítható szintű teljesítmény szintje.Az ATMEGA328, amelyet általában az Arduino táblákban találnak, kiemelkedik az energiahatékonysággal.Ez a mikrokontroller integrálja az Atmel Picopower technológiáját, lehetővé téve az alacsonyabb energiafogyasztást anélkül, hogy feláldozná a teljesítményt.

Építészeti különbségek

Az architektúrák közelebbről megvizsgálva az ATMEGA4809 bizonyos fejlesztéseket biztosít az ATMEGA328 felett.Az ATMEGA4809 rugalmas perifériás konfigurációs rendszert kínál.Ez a rugalmasság jobb rendszer teljesítményét biztosítja.A rendszer adaptálhatóbb, különösen több érzékelővel vagy perifériával foglalkozó alkalmazásokban.

Programozás és fejlesztés

A programozás és a fejlesztés szempontjából előnyös az ATMEGA4809 és az ATMEGA328 visszamenőleges kompatibilitása.Ez a kompatibilitás egyszerűsíti a meglévő projektek migrációs folyamatát, amelyet eredetileg az ATMEGA328 -hoz terveztek.Az ATMEGA4809 által támogatott fejlett hibakeresési eszközök rendkívül hasznosak lehetnek az összetett projektekben, lehetővé téve a kiadások korai azonosítását és megoldását.

Energiafogyasztás gyakorlati alkalmazásokban

Az energiafogyasztási különbségek többnyire nyilvánvalóvá válnak a tényleges alkalmazásokban.Az akkumulátorral működtetett eszközök esetében az ATMEGA328 PICOPOWER képességei meghosszabbíthatják a töltések működési periódusait.Az ATMEGA4809 fejlett energiatakarékos funkciói tovább optimalizálhatják az energiafelhasználást, különösen az ultra-alacsony teljesítményű alkalmazásokban.

Jövőbiztosítás és sokoldalúság

Figyelembe véve a jövőbiztosítást, az ATMEGA4809 sok továbbfejlesztett funkciója sokoldalúbb lehetőséget kínál.A perifériák és a továbbfejlesztett memóriakezelés szélesebb körű támogatása aktív az összetett, fejlődő alkalmazásokhoz.Ezek a szolgáltatások robusztus alapot nyújtanak a jövőbeli innovációkhoz és bővítésekhez, így ideális a tervezés frissítéseihez.

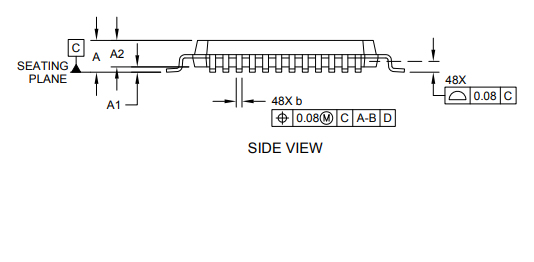

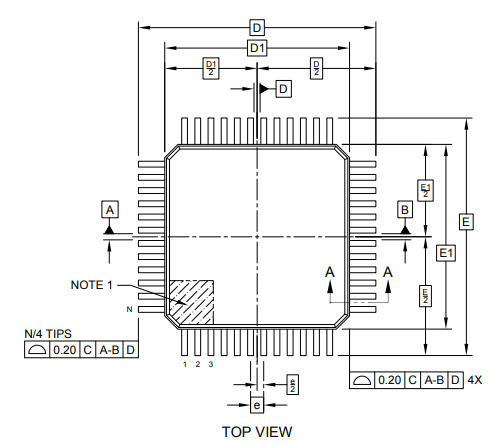

Atmega4809 csomagja

Gyártóinformációk

A Microchip Technology Inc., az arizonai Chandlerben székhellyel, kiválóan kínálja a mikrovezérlők és az analóg félvezetők széles skáláját.Ez a társaság híres a fejlesztési kockázatok csökkentéséről, a rendszerköltségek csökkentéséről és a piacra dobás gyorsításáról.Kiváló minőségű támogatásuk és megbízható termékeik révén a Microchip határozottan megalapította vezetését az iparban.

Az ATMEGA4809 fejlett képességei és adaptáló architektúrájának köszönhetően kiemelkedik a Microchip kínálatai között, így alkalmassá teszi a robusztus és hatékony megoldásokat igénylő különféle alkalmazásokhoz.Ez a mikrovezérlő a funkciók széles skáláját támogatja, így könnyedén integrálódik a különféle rendszerekbe.

Adatlap PDF

ATMEGA4809-AFR adatlapok:

Atmega4808/4809 datemand.pdf

Gyakran feltett kérdések [GYIK]

1. Mi az ATMEGA4809?

Az ATMEGA4809 egy kifinomult mikrovezérlő, amely a 8 bites AVR® processzort használja.Ez a fejlett hardver integrált szorzóval érkezik, és akár 20 MHz -es sebességgel működik.Jelentős 48 kb flash memóriát kínál, 6 kb SRAM-t, és 256 bájt EEPROM-ot tartalmaz, amelyek mindegyike szépen elhelyezkedik egy 48 tűs csomagban.Robusztus kialakításával különféle bonyolult alkalmazásokat és parancsokat kínál.

2. Mire lehet használni az atmega4809 -et?

A Mikrochip Technology ATMEGA4809 8 bites mikrovezérlőt tervezik, hogy optimalizálja az erősen reagáló parancs- és vezérlő alkalmazásokat.Jelentősen javítja a tényleges vezérlőrendszerek funkcionalitását.Sokoldalú jellege lehetővé teszi, hogy átfogó mikroprocesszor-alapú architektúrákban vagy független processzorként használják fel a parancsnoki és ellenőrzési keretekben.Ennek a mikrovezérlőnek a felhasználása megemelheti a különféle projektek teljesítményét.

3. Hogyan javítja az ATMEGA4809 a valós idejű alkalmazásokat?

Az ATMEGA4809 a tényleges rendszerek sebességére és hatékonyságára vonatkozó növekvő követelményekkel foglalkozik.A hardver szorzó és a nagy működési frekvencia (akár 20 MHz -ig) lehetővé teszi a gyors feldolgozási és gyors válaszidőket.Ezek az előnyök, amelyek azonnali visszajelzést és pontos irányítást igényelnek, például a robotikát és az automatizálási rendszereket.Az ATMEGA4809 beépítésével kielégítheti a tényleges alkalmazások igényes igényeit.

4. Van -e olyan kiegészítő funkció, amely javítja az ATMEGA4809 használhatóságát?

Valójában az ATMEGA4809 számos perifériás tulajdonsággal van felszerelve, amelyek növelik annak használhatóságát.Ide tartoznak a több kommunikációs interfész, például az UART, az SPI és az I2C, amelyek megkönnyítik a zökkenőmentes integrációt más digitális eszközökkel.Ezenkívül robusztus analóg tulajdonságokkal büszkélkedhet, beleértve az ADC -ket és a DAC -ket, így nagyon alkalmas az érzékelő interfészekhez és az analóg jelfeldolgozáshoz.Ezek a funkciók kombinálják, hogy az ATMEGA4809 sokoldalú eszköz legyen a digitális és analóg feladatok széles skálájához.

5. Hogyan hasonlítja össze az ATMEGA4809 az osztály többi mikrovezérlőjével?

Az osztály többi mikrovezérlőjével összehasonlítva az ATMEGA4809 kiemelkedik a memória kapacitásának, a feldolgozási sebesség és a perifériás integrációk kiegyensúlyozott kombinációja miatt.8 bites architektúrája, amelyet a hatékony energiagazdálkodási funkciók kiegészítenek, optimális választást kínál az alkalmazásoknál, ahol az energiafogyasztás súlyos tényező.Ez az egyensúly biztosítja, hogy megbízható teljesítményt nyújtson anélkül, hogy veszélyeztetné a hatékonyságot.

6. Használható -e az ATMEGA4809 oktatási projektekben?

Az ATMEGA4809 kiváló platformként szolgál oktatási célokra.Egyértelmű architektúrája és átfogó dokumentációja lehetővé teszi a tanuláshoz és a kísérlethez.A mikrokontrollerrel való kapcsolattartás révén értékes betekintést nyerhet a beágyazott rendszerek fejlesztése, parancs és vezérlő logika, valamint a rendszer tervezésébe.Az ATMEGA4809 gyakorlati környezetet teremt az Ön számára, hogy felfedezze és innoválhassa.
