A 2N7002 N-csatornás logikai szintű MOSFET megértése

Ebben a cikkben belemerülünk a 2N7002, egy nagyon sokoldalú N-csatornás logikai szintű MOSFET világába.A hatékonyság és az alkalmazkodóképesség miatt elismerve ez a félvezető alkatrész különféle elektronikus áramkörökben súlyos, elsősorban az energiahatékonyság javításában és a teljesítmény optimalizálásában.A gyors váltási képességektől kezdve az alacsony feszültségű alkalmazásokkal való kompatibilitásig a 2N7002 a kompakt és megbízható rendszerek tervezésének kedvence.A 2N7002 attribútumai a 2N7002 attribútumainak kulcsfontosságú választássá teszi a digitális kapcsolók táplálását, a mikrokontroller-alapú projektek vezetését, akár a fenntartható energiamegoldásokat.Csatlakozzon hozzánk, amikor feltárjuk annak műszaki előírásait, alkalmazásait és gyakorlati megfontolásait, betekintést nyújtva arra, hogy ez a MOSFET hogyan támogatja a hatékony, nagy teljesítményű eszközök fejlesztését.

Katalógus

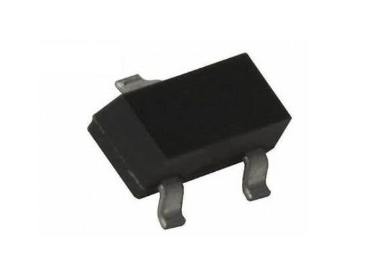

2N7002 MOSFET áttekintés

A 2N7002, egy N-csatornás logikai szintű MOSFET, különleges helyet foglal el a diszkrét félvezető eszközök világában.Ezt az összetevőt, sok ember számára, elsősorban kapcsolóként vagy erősítőként használják.Félvezető anyagokból készül, és három csatlakozóval készül.A 2N7002 figyelemre méltó aspektusai között szerepel a figyelemre méltóan alacsony állami ellenállás és a kapuforrás-küszöb feszültsége körülbelül 2,1 V.Ezek a tulajdonságok miatt elsősorban a 3,3 V -os működő áramkörök illesztése, javítva az energiahatékonyságot és optimalizálva a kapcsolási teljesítményt.

Az erősségeivel ellentétben a kompakt SMD csomagolása (SOT-23) bizonyos korlátozásokat mutat be.Mérsékelten alacsony lefolyóárammal rendelkezik, megbízhatóan akár 200 mA -t is folyamatos módon, és a maximális áramlási tüskéket akár 1A -ig is elhelyezve.A lehetséges károk elkerülése érdekében elengedhetetlen, hogy betartsuk ezeket a működési korlátokat a gyakorlati alkalmazásokban.A 2N7002, általában a gyártóktól, mint például a félvezető, megbízhatóan működik -55 ° C és 150 ° C hőmérsékleti tartományban, és teljesítmény -eloszlású kupakja 200 mW.Gyakran hangsúlyozhatja ezen előírások betartásának szükségességét az áramkörök integritásának megőrzése és a teljesítmény megbízhatóságának meghosszabbítása érdekében.

2N7002 szolgáltatások

Jellemző	Leírás
Beír	N-csatornás MOSFET
Állami ellenállás	< 5Ω
Folyamatos lefolyóáram (ID)	200ma
Lefolyó-forrás feszültség (VDS)	60 V -os
Kapu küszöbfeszültség (VGS-TH) (min)	1 V -os
Kapu küszöbfeszültség (VGS-TH) (max)	3V -os
Bekapcsol	15NS
Kikapcsolja az időt	8NS
Csomagtípusok	TO-92, SOT23-3L

A 2N7002 MOSFET felhasználása

A 2N7002 MOSFET különféle elektronikus áramkörökben részesül előnyben, amely ismert az alacsony áramú és feszültségkapcsolók ügyes kezeléséről.Architektúrája különösen hasznos a DC-DC konverterekben és az emobilitási rendszerekben, elősegítve a hatékony energiafelhasználást.A képességeinek kiaknázása érdekében el kell ismerni a kortárs energiagazdálkodási rendszerekben való részét, összpontosítva annak képességére, hogy minimalizálja az állami ellenállást, amely megfékezi az energiaszámot.

Alkalmazások a DC-DC konverterekben

A DC-DC átalakítókban a 2N7002 kiemelkedik azáltal, hogy növeli az energiaátadási hatékonyságot az elektronikus áramkörökben.Koncentrálhat arra, hogy csökkentse az energiaeloszlás csökkentését, amelyet a MOSFET alacsony állami ellenállásának megkönnyít, lehetővé téve a készülékek hosszabb működését korlátozott energiatartalékokon.Széles körben megtalálható a hordozható elektronikában, ahol az egyes energiatartalmú egységek javítják az akkumulátor kitartását.

Szerepe az emobilitási megoldásokban

Ahogy a környezetbarát szállítás ösztönzése fokozódik, a 2N7002 megbízható és hatékony természetét kihasználják az emobilitási technológiák, például az elektromos kerékpárok és robogók számára.Az energiagazdálkodásban betöltött szerepe biztosítja az optimális működést, és növeli ezen járművek hatékonyságát, befolyásolva a teljesítményt és az elégedettséget.Az ilyen komponensek integrálására szolgáló módszereket tartósan finomíthatja a rendszer stabilitásának fokozására irányuló törekvésekkel, miközben figyelembe veszi az ökológiai hatásokat.

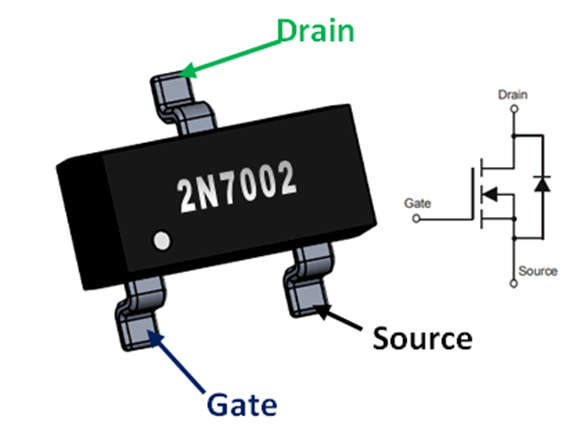

Tűkonfiguráció

A 2N7002 tranzisztor három alapvető csatlakozót tartalmaz: forrás, kapu és lefolyó.Mindegyiknek megkülönböztetett funkciója és szerepe van annak biztosításában, hogy a tranzisztor hatékonyan működjön.

Alternatívák és helyettesítők

2N7002 alternatívák

• NTR4003

• FDC666

• FDC558

Más típusú n-csatornák mosfetjei

• BS170NL

• IRF3205

• 2N7000

• IRF1010E

• RF540N
