Az MPC8548EVUAUJ blokkdiagram és a teljesítményképességek megértése

Az MPC8548EVUAUJ úgy készült, hogy kezelje a gyors és egyenletes adatmozgást a hálózati rendszerekben.Az útválasztókban, kapcsolókban, átjárókban és egyéb kommunikációs berendezésekben található, amelyeknek éjjel-nappal megbízható teljesítményre van szükségük.32 bites PowerPC e500 magon fut, és akár 1,333 GHz-es sebességet is elérhet, így komoly feldolgozási teljesítményt biztosít a csomagkezeléshez és a rendszervezérléshez.A beépített Gigabit Ethernet portokkal, memóriavezérléssel és biztonsági funkciókkal számos kulcsfontosságú funkciót egyetlen chipen tárol.Ez kevesebb külső alkatrészt és tisztább táblaelrendezést jelent.Hardveres titkosítási támogatást is kap, amely segít a biztonságos adatforgalom kezelésében anélkül, hogy lelassítaná a dolgokat.Ez az útmutató világos és egyszerű módon végigvezeti a funkciókon, a műszaki részleteken, az alkalmazásokon és az általános előnyökön.

Katalógus

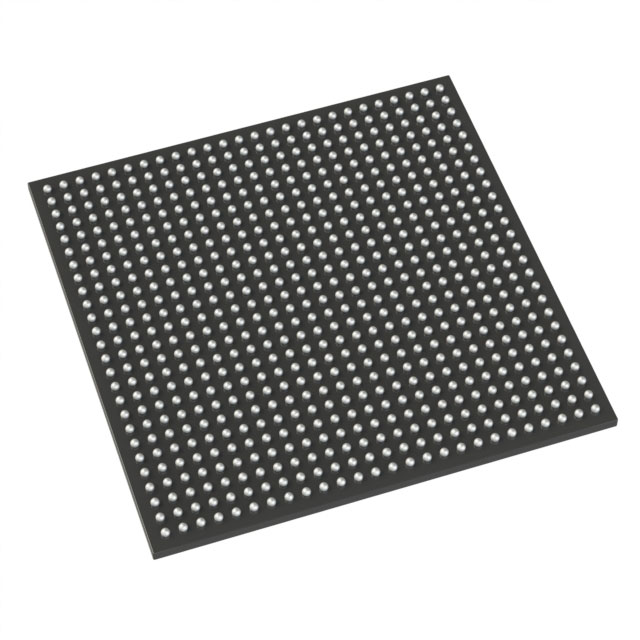

MPC8548EVUAUJ Áttekintés

A MPC8548EVUAUJ egy 32 bites beágyazott mikroprocesszor, amely a PowerPC e500 magra épül, és hálózati és kommunikációs rendszerekhez készült.Támogatja a nagy órajelet, és egyetlen chipen integrálja a memóriavezérlést, a Gigabit Ethernet interfészt, a PCI-kapcsolatot és a soros kommunikációs portokat.Az eszköz kezeli az adatútválasztást, a csomagkezelést és a rendszervezérlést útválasztókban, kapcsolókban, vezeték nélküli bázisállomásokon és ipari átjárókban.A chipen lévő biztonsági gyorsítás támogatja a titkosított adatátvitelt, míg a cache memória javítja a feldolgozás hatékonyságát.Kompakt csomagolása illeszkedik a sűrű táblaelrendezésekhez és a hosszú távú működéshez.MPC8548EVUAUJ-t keresek.Lépjen kapcsolatba velünk, hogy ellenőrizze az aktuális raktárkészletet, az átfutási időt és az árakat.

Az MPC8548EVUAUJ jellemzői

Egymagos 32 bites PowerPC e500 architektúra

Az MPC8548EVUAUJ egy 32 bites PowerPC e500 magot használ, amelyet beágyazott hálózati és kommunikációs platformokhoz terveztek.A vezérlési logikát, az adatútválasztást és a protokollkezelést egyetlen feldolgozó egységen belül hajtja végre.Az architektúra támogatja a hatékony utasításfolyamot és a rendszer kiszámítható viselkedését, ami segít fenntartani a stabil teljesítményt a folyamatosan működő eszközökben.Felépítése lehetővé teszi a processzor számára, hogy további processzormagok nélkül kezelje az operációs rendszereket és a hálózati veremeket.

Működési sebesség akár 1,333 GHz

Ez a processzor 1,333 GHz-es frekvencián működik.A magasabb órajel támogatja a gyorsabb adatkezelést és a csökkentett feldolgozási késleltetést a csomagalapú rendszerekben.Simább forgalomkezelést tesz lehetővé útválasztókban, átjárókban és kapcsolóberendezésekben, ahol állandó átviteli sebességre van szükség.A meghatározott működési tartomány lehetővé teszi a tervezők számára a teljesítmény és az energiafogyasztás egyensúlyát a rendszer igényei alapján.

Integrált jelfeldolgozó motor

Az integrált jelfeldolgozó motor támogatja a kommunikációs és adatfeldolgozási feladatokban használt aritmetikai műveleteket.Növeli a szűrést, kódolást és valós idejű adatkezelést igénylő alkalmazások teljesítményét.Ennek a képességnek a chipre történő integrálásával az eszköz csökkenti a külső jelfeldolgozó komponensek szükségességét, és segít fenntartani a kompakt rendszertervezést.

Integrált biztonsági motor

A beépített Security Engine hardveres támogatást nyújt a titkosítási és visszafejtési funkciókhoz.Tartalmaz egy véletlenszám-generátort is, amelyet biztonságos kulcs létrehozásához és védett kommunikációs munkamenetekhez használnak.Ez a funkció lehetővé teszi a hálózati berendezések számára, hogy a titkosított forgalmat közvetlenül a processzoron belül dolgozzák fel, javítva az adatvédelmet, miközben fenntartja a rendszer egységes működését.

Quad 10 100 1000 Mbps Ethernet interfészek

A készülék négy Ethernet-vezérlőt integrál, amelyek támogatják a 10 Mbps, 100 Mbps és 1000 Mbps adatsebességet.Ezek az interfészek közvetlen csatlakozást tesznek lehetővé több hálózati porthoz külső vezérlők nélkül.Az integrált Ethernet támogatás leegyszerűsíti a kártya elrendezését és csökkenti az alkatrészek számát, miközben lehetővé teszi a többportos kommunikációt egyetlen processzorplatformon belül.

Memóriavezérlő DDR DDR2 és SDRAM számára

A chipes memóriavezérlő támogatja a DDR, DDR2 és SDRAM memóriatípusokat.Ez a kompatibilitás rugalmas memóriaválasztást tesz lehetővé a kapacitás- és sebességkövetelmények alapján.A közvetlen memória-integráció javítja az adatátvitel hatékonyságát a processzor és a külső memóriaeszközök között, támogatja a rendszer stabil teljesítményét folyamatos munkaterhelés mellett.

Integrált periféria interfészek

Az MPC8548EVUAUJ DUART, I2C, PCI és RapidIO interfészt tartalmaz a külső eszközökkel való kommunikációhoz.Ezek az interfészek támogatják a rendszerbővítést, a tárolókapcsolatot és az összetevők közötti nagy sebességű adatcserét.Integrációjuk csökkenti a különálló interfészvezérlők szükségességét, és támogatja a szervezett kártyaszintű kommunikációt.

783 tűs FCBGA felületre szerelhető csomag

A processzor egy körülbelül 29 x 29 mm méretű, 783 golyós flip chip golyós rácstömbben található.Ez a felületre szerelhető formátum támogatja a kompakt kártyaelhelyezést és a stabil elektromos érintkezést több csatlakozáson keresztül.A csomag kialakítása megfelel a hálózati és beágyazott kommunikációs berendezésekben használt nagy sűrűségű elrendezéseknek.

Üzemi hőmérséklet tartomány 0 C és 105 C között

A megadott üzemi hőmérséklet-tartomány 0 C és 105 C között van. Ez a tartomány megbízható teljesítményt tesz lehetővé ellenőrzött ipari és kommunikációs környezetben.Támogatja azokat a rendszereket, amelyeknél hosszabb működés során magas belső hőmérséklet tapasztalható.

I O feszültség támogatás 1,8 V 2,5 V és 3,3 V

Az eszköz 1,8 V, 2,5 V és 3,3 V bemeneti és kimeneti feszültségszinteket támogat. A többszintű feszültségkompatibilitás lehetővé teszi a perifériaelemek széles skálájához való csatlakozást.Ez a rugalmasság leegyszerűsíti a rendszerintegrációt a különböző logikai szabványok között.

MPC8548EVUAUJ Műszaki adatok

Terméktulajdonság	Attribútum értéke
Gyártó	NXP félvezetők
Feszültség - I/O	1,8V, 2,5V, 3,3V
Szállítói eszközcsomag	783-FCBGA (29x29)
Sebesség	1,333 GHz
sorozat	MPC85xx
Biztonsági jellemzők	Kriptográfia, véletlenszám-generátor
RAM vezérlők	DDR, DDR2, SDRAM
Csomag/tok	783-BBGA, FCBGA
csomag	Tálca
Üzemi hőmérséklet	0°C ~ 105°C (TA)
Magok száma/buszszélesség	1 magos, 32 bites
Szerelés típusa	Felületi rögzítés
Ethernet	10/100/1000 Mbps (4)
Core Processzor	PowerPC e500
Társprocesszorok/DSP	Jelfeldolgozás;SPE, Biztonság;SEC
Alap termékszám	MPC85

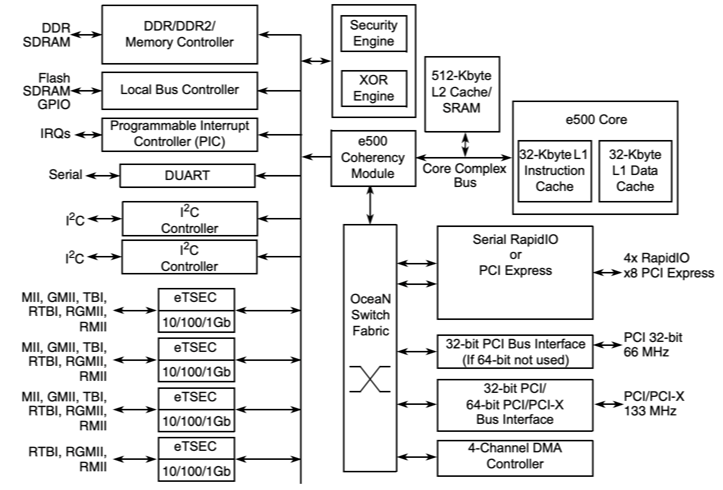

Az MPC8548EVUAUJ eszköz blokkdiagramja

A PowerPC e500 mag köré integrált architektúra 32 Kbyte L1 utasítást és 32 Kbyte L1 adatgyorsítótárat kombinál egy 512 Kbyte L2 gyorsítótárral, amely egy komplex magbuszon keresztül kapcsolódik.A DDR és DDR2 memóriavezérlő külső SDRAM-mal csatlakozik, míg a helyi buszvezérlő támogatja a flash, SRAM és GPIO kapcsolatokat.Négy továbbfejlesztett háromsebességű Ethernet-vezérlő 10, 100 és 1000 Mbps-os működést biztosít szabványos MII és RGMII kapcsolódó interfészeken keresztül.A nagy sebességű kapcsolatot a Serial RapidIO vagy a PCI Express, valamint a 32 bites PCI és a 64 bites PCI X interfészek biztosítják.Egy kriptográfiai gyorsítással és véletlenszám generálással rendelkező biztonsági motor egy XOR-motor és egy négycsatornás DMA-vezérlő mellett működik.Az alrendszerek közötti belső adatmozgást az Ocean switch szövet kezeli, amely egyetlen rendszeren belül chipelrendezéssel kapcsolja össze a feldolgozást, a memóriát, a hálózati és a periféria interfészeket.

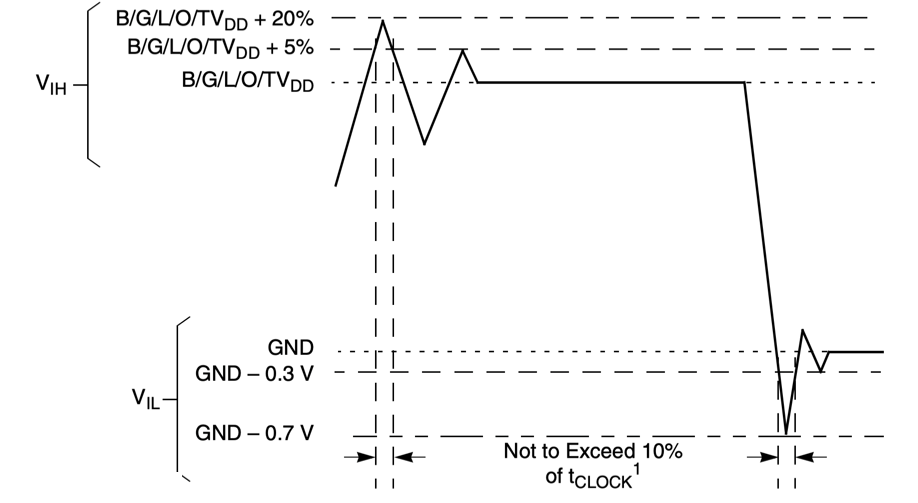

Az MPC8548EVUAUJ túllépése alulfutási határértékek

A feszültség hullámforma határértékei határozzák meg a megengedett túllépési és alullövési szinteket az eszköz interfészeken a kapcsolódó tápsínekhez képest.A magas szintű bemeneti küszöbértékek a B G L O TVDD-re vonatkoznak, az ideiglenes túllépés a TVDD plusz 20 százalékig és a TVDD plusz 5 százalékig megengedett, amint azt szaggatott határvonalak jelzik.Az alacsony szintű határértékek a földre vonatkoznak, és mínusz 0,3 V-ig és mínusz 0,7 V-ig mutatják az alulmaradását. Az állandósult állapot tartományán túli tranziens eltérések időtartama nem haladhatja meg a vonatkozó órajel-periódus 10 százalékát, az órajel-referencia interfésztípusonként van meghatározva, például DDR, PCI, I2C, JTAG vagy Ethernet.A diagram elektromos feszültséghatárokat határoz meg, hogy biztosítsa a jel integritását és az interfész működési feltételeinek való megfelelést.

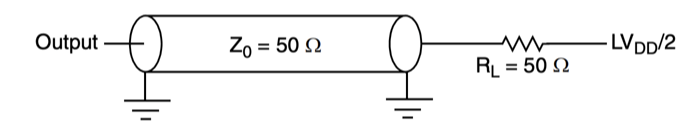

Az MPC8548EVUAUJ váltóáramú tesztterhelése

A kimeneti tesztkonfiguráció szabályozott impedanciakörnyezetet határoz meg az eTSEC interfész AC jellemzéséhez.A kimeneti csomópont egy 50 ohmos karakterisztikus impedanciával modellezett átviteli vonalat hajt meg, amelyet az LVDD-hez csatlakoztatott 50 ohmos terhelési ellenállás zár, osztva kettővel.A földi referenciák az átviteli út mindkét végén láthatók a kiegyensúlyozott mérési beállítás érdekében.Ez az elrendezés meghatározott terhelési és előfeszítési feltételeket hoz létre a jelidőzítés és a feszültség viselkedésének kiértékeléséhez szabványos AC vizsgálati körülmények között.

Az MPC8548EVUAUJ alkalmazásai

Vállalati és szolgáltatói szintű hálózati útválasztók

Az MPC8548EVUAUJ-t vállalati és szolgáltatói szintű útválasztókban használják, amelyek több hálózati porton keresztül kezelik a folyamatos csomagforgalmat.A PowerPC e500 magja valós időben dolgozza fel az útválasztási táblákat, a továbbítási döntéseket és a protokollveremeket.Az integrált quad Gigabit Ethernet interfészek lehetővé teszik a közvetlen csatlakozást több hálózati kapcsolathoz, csökkentve ezzel a külső komponensek számát az alaplapon.A beépített memóriavezérléssel és hardveres biztonsági támogatással a processzor stabil átviteli sebességet tart fenn, miközben kezeli a titkosított adatfolyamokat a helyi és nagy kiterjedésű hálózatokon keresztül.

Hálózati kapcsolók és többportos átjárók

A felügyelt kapcsolókban és hálózati átjárókban az eszköz koordinálja az adatáramlást a csatlakoztatott rendszerek között.Kezeli a keretvizsgálatot, a pufferelést és a forgalomelosztást, miközben folyamatos kommunikációt biztosít a portok között.Az integrált PCI és RapidIO interfészek támogatják a bővítést és a nagy sebességű összekapcsolást a moduláris rendszereken belül.Ez a beállítás lehetővé teszi a kompakt kapcsolóplatformok számára, hogy több különálló vezérlőre támaszkodva kezeljék a strukturált adatcserét.

Távközlési infrastruktúra berendezések

A távközlési platformok, például a hozzáférési egységek és az átviteli rendszerek az MPC8548EVUAUJ-t használják a központosított vezérléshez és adatkezeléshez.A processzor támogatja a folyamatos adatmozgást a kommunikációs interfészek között, miközben felügyeli a rendszerfeladatokat és felügyeleti funkciókat.Meghatározott üzemi hőmérséklet-tartománya támogatja az ellenőrzött hálózati létesítményekben folyamatosan működő berendezésekben történő alkalmazást.

Biztonságos hálózati és VPN-eszközök

A biztonságos átjárók és VPN-eszközök a processzorra támaszkodnak a titkosított forgalom és a munkamenet-vezérlés kezelésében.Az integrált Security Engine közvetlenül a chipen hajtja végre a titkosítást és a visszafejtést, támogatva a védett kommunikációs csatornákat.Ez biztonságos távoli kapcsolatokat és adatcserét tesz lehetővé további biztonsági processzorok nélkül, segítve a kompakt rendszerarchitektúra fenntartását.

Ipari beágyazott vezérlőrendszerek

Az ipari vezérlőegységek az MPC8548EVUAUJ-t használják a hálózatra csatlakoztatott eszközök felügyeletére és az alrendszerek közötti kommunikáció koordinálására.Strukturált automatizálási platformokon belül kezeli az adatgyűjtést, az állapotjelentést és a vezérlési jelzéseket.A processzor támogatja a megbízható működést a hosszú futási ciklusok során, így alkalmas egész nap üzemelő beágyazott rendszerekhez.

Nagy teljesítményű beágyazott számítástechnikai platformok

A beágyazott számítástechnikai kártyák ezt a processzort használják az operációs rendszerek és a kommunikációs szolgáltatások egyetlen integrált eszközön belüli futtatására.Kezeli a memória-hozzáférést, a perifériavezérlést és az adatfeldolgozást olyan rendszerekben, amelyek állandó teljesítményt igényelnek.Az integrált interfészek leegyszerűsítik az alaplap tervezését, miközben támogatják a méretezhető számítási modulokat.

Biztonságos kommunikációs rendszerek

A biztonságos kommunikációs berendezés integrálja az MPC8548EVUAUJ-t a vezetékes hálózatok közötti ellenőrzött adatcsere kezelésére.A processzor támogatja a védett üzenetkezelést, a biztonságos kulcsműveleteket és a protokollfelügyeletet.Kombinált feldolgozási, hálózati és biztonsági funkciói lehetővé teszik a védett adatátvitelre összpontosító kommunikációs platformok strukturált tervezését.

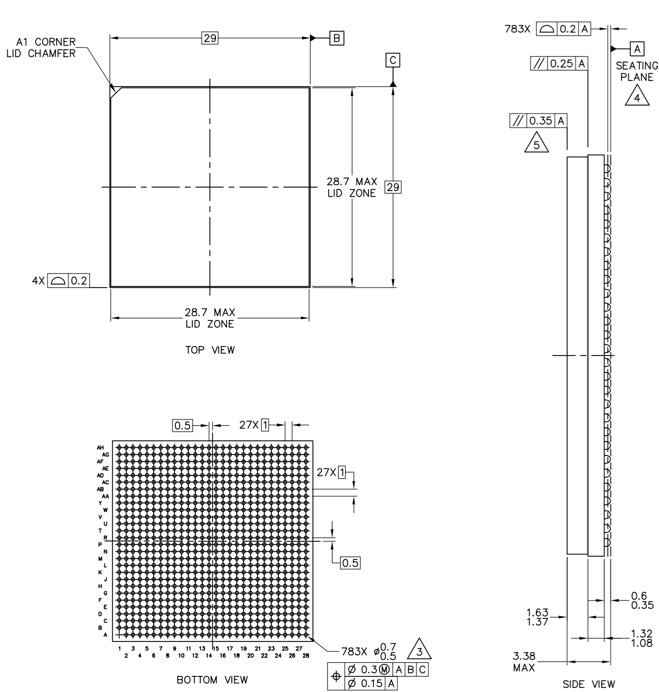

Az MPC8548EVUAUJ vázlatos méretei

A csomagvázlat rajzok határozzák meg a 783 vezetékes FC CBGA és FC PBGA teljes tetővel ellátott változatok mechanikai méreteit és golyóinak elrendezését.A felülnézet 28,7 x 28,7 mm-es maximális fedél zónaméretet ad meg, és az A1 sarokletörést azonosítja a tájoláshoz.Az alsó nézet egy 27 x 27 golyós rácstömböt mutat be, amely összesen 783 forrasztógolyót tartalmaz 0,8 mm-es osztásközzel, beleértve a csap azonosításához szükséges sor- és oszlopkoordinátákat.Az oldalnézet 3,38 mm-ig terjedő magasságkorlátozást és ülősík-referenciákat, valamint az egysíkúság és a profilszabályozás tűrését biztosít.A méretmegjelölések és a geometriai tűréshatárok fizikai korlátokat támasztanak a nyomtatott áramköri lapok alapterületének tervezésében és az összeállítás igazításában.

MPC8548EVUAUJ Előnyök és hátrányok

Előnyök

• Akár 1,333 GHz-en működik, támogatja a folyamatos adatfeldolgozást hálózati rendszerekben

• Négy Gigabit Ethernet interfészt integrál, csökkentve a külső hálózati vezérlők szükségességét

• Tartalmaz egy chipes kriptográfiai gyorsítást és egy véletlenszám-generátort a biztonságos adatkezelés érdekében

• Támogatja a DDR, DDR2 és SDRAM memóriákat, lehetővé téve a rugalmas memóriaválasztást

• RapidIO és PCI interfészt biztosít a strukturált rendszerbővítéshez

• 0 C és 105 C között használható, ellenőrzött ipari környezetben használható

• A magas integrációs szint csökkenti a komponensek teljes számát és leegyszerűsíti a tábla elrendezését

Hátrányok

• Az egymagos kialakítás korlátozhatja a teljesítményt erősen párhuzamos szoftverkörnyezetekben

• Nem tartalmazza az integrált grafikus támogatást

• Hiányzik a beépített SATA és USB interfész

• A 783 tűs FCBGA csomag pontos PCB-elrendezést és ellenőrzött összeszerelést igényel

• A PowerPC architektúra szűkebb szoftvertámogatást kínálhat az újabb processzorcsaládokhoz képest

• A hosszú távú rendszertervek kidolgozásakor felül kell vizsgálni az életciklus-tervezést

MPC8548EVUAUJ Alternatívák

Alkatrészszám	Gyártó	Főbb jellemzők	Használja az esetet/jegyzeteket
MPC8548EVTAUJD	NXP USA Inc.	1,33 GHz-ig működő PowerPC e500 magprocesszor integrált DDR memóriavezérlővel és több Gigabit Ethernet interfésszel.Nagy adatátvitelre és hálózati feldolgozásra tervezték.	Vállalati hálózati berendezésekben, távközlési infrastruktúrában és beágyazott rendszerekben használják, amelyek erős kommunikációs teljesítményt igényelnek.
MPC8548EVTAUJC557	Freescale Semiconductor	Nagy teljesítményű PowerPC processzor DDR/DDR2 memória támogatással és fejlett kommunikációs interfészekkel.Támogatja a -40 °C és 85 °C közötti ipari hőmérséklet-tartományt.	Alkalmas ipari hálózatokhoz, automatizálási vezérlőkhöz és kommunikációs átjárókhoz, amelyek kiterjesztett hőmérsékleti környezetben működnek.
MPC8548EVTAUJC	NXP USA Inc.	PowerPC e500 mag integrált memóriavezérlővel és nagy sebességű kommunikációs interfészekkel.Stabil teljesítményre tervezték 0 °C és 70 °C közötti tartományban.	Általánosan használt kereskedelmi hálózati eszközökben, adatútválasztó rendszerekben és beágyazott számítási platformokon.
MPC8548EVUAQG	NXP USA Inc.	PowerPC-alapú processzor integrált Ethernet és memória támogatással, beágyazott kommunikációs feladatokra optimalizálva.Ipari hőmérsékleti képesség.	Ideális ipari átjárókhoz, hálózati processzorokhoz és nagy megbízhatóságú kommunikációs berendezésekhez.

Az NXP félvezetőkről

Az NXP Semiconductors N.V. egy globális félvezetőgyártó vállalat, amelynek központja a hollandiai Eindhovenben található.2006-ban alapították egy vállalati átalakítást követően, és azóta a vegyes jel- és beágyazott feldolgozási megoldások jelentős szállítójává nőtte ki magát.A vállalat több régióban működtet tervező- és kutatóközpontokat, és szolgálja ki az autóipari, ipari, kommunikációs infrastruktúra és mobilpiacokat.Termékportfóliója mikrokontrollereket, alkalmazásprocesszorokat, biztonságos azonosító eszközöket, analóg alkatrészeket és csatlakozási megoldásokat foglal magában.Az NXP a biztonságos kapcsolatokra és a megbízható elektronikus vezérlőrendszerekre összpontosít, amelyeket a közlekedésben, a hálózatépítésben és a beágyazott platformokon használnak.

Következtetés

Az MPC8548EVUAUJ egyetlen kompakt chipben egyesíti a feldolgozást, a hálózatépítést és a biztonságot.Kap egy 32 bites PowerPC magot nagy sebességgel, négy Gigabit Ethernet porttal és rugalmas memória-támogatással.Beépített biztonsági motorja közvetlenül a processzoron segíti a titkosított adatok kezelését, így a kommunikáció folyamatos és védett.A PCI, RapidIO és több feszültségszint támogatásával számos kommunikációs és vezérlőrendszerbe illeszkedik.A 783 tűs FCBGA csomag sűrű táblaelrendezést tesz lehetővé, miközben kezeli a nagy igénybevételt jelentő terheléseket.Ha megbízható adatútválasztásra és rendszervezérlésre van szüksége egyetlen eszközben, ez a processzor a teljesítmény és az integráció kiegyensúlyozott keverékét kínálja.
