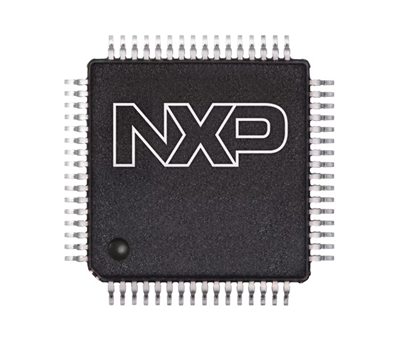

1. ábra LPC84x mikrokontroller
Az LPC84x mikrokontrollereket széles körben használják beágyazott rendszerekben, mivel egyesítik a feldolgozási képességet, a memóriát és a perifériákat egy kompakt és energiahatékony eszközben.A megbízható működés azonban nagymértékben függ a stabil és jól szabályozott bekapcsolási folyamattól.Az indítás során az olyan problémák, mint az instabil tápfeszültség, a nem megfelelő feszültségrámpázási sebesség vagy az inkonzisztens visszaállítási feltételek befolyásolhatják a mikrokontroller inicializálását.Ezek a körülmények megakadályozhatják, hogy az eszköz elérje a normál működést, vagy késleltesse a rendszerindítást.
Az LPC84x sorozat az ARM Cortex-M0+ processzor köré épül, amely alacsony energiafogyasztásra és hatékony teljesítményre van optimalizálva.Ez a 32 bites mag támogatja a gyors megszakításkezelést és a determinisztikus végrehajtást, így alkalmas a beágyazott alkalmazásokhoz.Egyszerű architektúrája lehetővé teszi kompakt firmware felépítését, miközben megőrzi a megbízható feldolgozási képességeket.A mag támogatja a szabványos ARM fejlesztőeszközöket is a könnyebb programozás és hibakeresés érdekében.
Ezek a mikrokontrollerek tartalmaznak egy chipen található flash memóriát, amely programkód és firmware tárolására szolgál.A belső vaku általában elegendő helyet biztosít a beágyazott alkalmazásokhoz anélkül, hogy külső memóriaeszközökre lenne szükség.Az integrált vaku gyorsabb hozzáférést biztosít az utasításokhoz, és javítja a rendszer általános hatékonyságát.A hardvertervezést is leegyszerűsíti, mert a mikrokontroller programozás után önállóan tud működni.
Az LPC84x család belső SRAM-ot integrál a futásidejű adattároláshoz és a veremműveletekhez.Ez a memória lehetővé teszi a változók, pufferek és ideiglenes feldolgozási adatok gyors elérését.A gyors SRAM javítja a végrehajtási sebességet, mivel a CPU anélkül tud hozzáférni az adatokhoz, hogy a külső memóriára várna.Támogatja a beágyazott alkalmazásokon belüli többfeladatos műveleteket is.
Külső eszközök és modulok csatlakoztatásához többféle kommunikációs periféria áll rendelkezésre.Ide tartoznak az UART interfészek a soros kommunikációhoz, az SPI interfészek a nagy sebességű perifériás kommunikációhoz, valamint az I²C interfészek az érzékelő- és vezérlőhálózatokhoz.Ezek a beépített kommunikációs blokkok leegyszerűsítik a hardver integrációját a beágyazott tervekben.Kijelzők, érzékelők, memóriaeszközök és egyéb digitális alkatrészek csatlakoztatására használható.
Az LPC84x mikrokontrollerek olyan integrált analóg funkciókat tartalmaznak, mint például a 12 bites Analog-to-Digital Converter (ADC).Ez lehetővé teszi az eszköz számára, hogy mérje az érzékelőktől vagy külső áramköröktől származó analóg jeleket.Egyes változatok digitális-analóg konverter (DAC) funkciót is tartalmaznak az analóg kimenetek generálására.Ezek a képességek lehetővé teszik a mikrokontroller számára, hogy közvetlenül csatlakozzon a jelekhez.
Az általános célú bemeneti/kimeneti (GPIO) érintkezők lehetővé teszik a mikrokontroller számára, hogy kölcsönhatásba lépjen a külső hardverkomponensekkel.Az LPC84x rugalmas tűkonfigurációs funkciókat tartalmaz, amelyek lehetővé teszik több funkció hozzárendelését egyetlen tűhöz.Ez a rugalmasság segít optimalizálni a PCB-elrendezéseket és maximalizálni a rendelkezésre álló perifériákat.A GPIO érintkezők digitális bemenetre, kimenetre vagy alternatív perifériafunkciókra konfigurálhatók.
Az alacsony fogyasztású üzemmódok az akkumulátorral működő alkalmazások energiafogyasztásának csökkentésére szolgálnak.Ezek a módok lehetővé teszik a mikrokontroller számára, hogy letiltja a nem használt perifériákat, vagy csökkentse a rendszer órajel-frekvenciáját tétlenségi időszakokban.Az energiagazdálkodási funkciók segítenek meghosszabbítani az akkumulátor élettartamát a hordozható eszközökben.A rendszer szükség esetén gyorsan vissza tud állni az aktív működéshez.
Különféle időzítő modulok vannak beépítve az időmérés, a jelgenerálás és az eseményvezérlés támogatására.Ide tartoznak a többsebességű időzítők, az állapot-konfigurálható időzítők és a watchdog időzítők.Az időzítők pontos időzítést tesznek lehetővé beágyazott rendszerekben, például motorvezérlésben, kommunikációs időzítésben vagy időszakos feladatütemezésben.Ezek a modulok javítják a rendszer megbízhatóságát és teljesítményét.

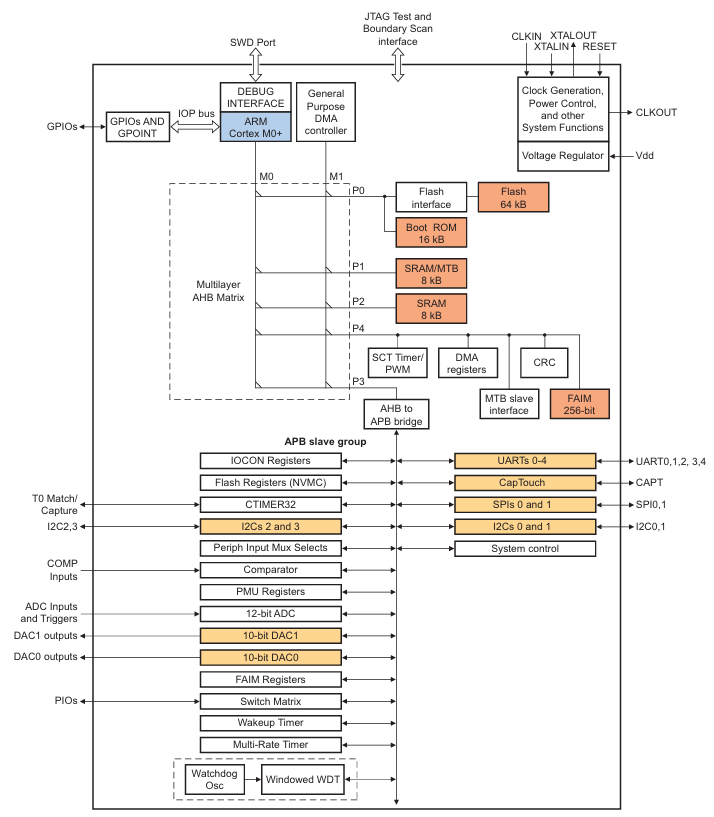

2. ábra: LPC84x mikrovezérlő blokkdiagramja
Az LPC84x architektúra több funkcionális blokkot integrál, amelyek együtt működnek a beágyazott feldolgozási feladatok végrehajtása érdekében.A rendszer közepén az ARM Cortex-M0+ CPU található, amely a belső flash memóriában tárolt programutasításokat hajtja végre, miközben hozzáfér az SRAM-ból származó adatokhoz.Egy többrétegű AHB buszmátrix köti össze a processzort a memóriamodulokkal és a periféria interfészekkel, lehetővé téve a belső alkatrészek közötti hatékony kommunikációt.Az óragenerálás és az energiagazdálkodás blokkolja a rendszer időzítését, és biztosítja az eszközök stabil működését a különböző teljesítménymódokban.A hibakereső interfészek, például az SWD lehetővé teszik a firmware programozását és tesztelését a fejlesztés során.Különféle perifériák, köztük időzítők, kommunikációs modulok és analóg interfészek csatlakoznak a belső buszrendszeren keresztül a külső eszközök interakciójához.Ezek a blokkok együtt egy kompakt mikrokontroller architektúrát alkotnak, amelyet hatékony beágyazott vezérlésre terveztek.
|
Paraméter |
Szimbólum |
Tipikus / Tartomány |
|
Tápfeszültség |
VDD |
1,8 V – 3,6 V |
|
Analóg tápfeszültség |
VDDA |
1,8 V – 3,6 V |
|
Üzemi feszültség (tipikus) |
VDD |
3,3 V |
|
Bekapcsolási feszültség küszöbértéke |
VPOR |
~1,5 V (tipikus) |
|
Barna kimeneti feszültségszint |
VBOR |
Konfigurálható (~1,7-2,7 V) |
|
Aktív mód aktuális |
IDD |
Eszköz függő |
|
Mélyalvó áram |
IDD(DS) |
Nagyon alacsony (µA tartomány) |
|
Maximális GPIO feszültség |
VIO |
VDD-ig |
|
Működési hőmérséklet tartomány |
TA |
-40°C és +105°C között |
|
Ajánlott leválasztó kondenzátor |
— |
0,1 µF minden VDD érintkező közelében |
A Power-On Reset (POR) egy belső alaphelyzetbe állítási mechanizmus, amely automatikusan aktiválódik, amikor az LPC84x mikrovezérlőt először áram alá helyezik.Fő célja, hogy a rendszert reset állapotban tartsa, amíg a tápfeszültség el nem éri a biztonságos működési szintet.Amikor az eszköz bekapcsol, a POR áramkör figyeli a tápfeszültséget, és megakadályozza, hogy a CPU idő előtt végrehajtsa az utasításokat.Amint a feszültség stabilizálódik, a visszaállítási feltétel megszűnik, és a processzor elkezdi végrehajtani a kódot a belső flash memóriából.Ez biztosítja, hogy a mikrokontroller mindig előre látható állapotban induljon el a tápfeszültség bekapcsolása után.A belső architektúrában a visszaállító rendszer a normál működés megkezdése előtt kölcsönhatásba lép az órajel és az energiagazdálkodási blokkokkal.Ez a mechanizmus képezi az LPC84x indítási folyamatának alapját.
A Brown-Out Reset (BOR) egy védelmi mechanizmus, amely alaphelyzetbe állítja az LPC84x mikrokontrollert, ha a tápfeszültség a biztonságos működési küszöb alá esik.Célja, hogy megakadályozza, hogy a CPU instabil feszültségviszonyok között működjön, ami kiszámíthatatlan viselkedést okozhat.Ha a feszültség a beállított szint alá esik, a BOR áramkör elindítja a rendszer visszaállítását a memória és a periféria állapotok védelme érdekében.Miután a tápfeszültség visszaállt egy stabil szintre, a készülék normál módon újraindul.Ez a funkció segít a megbízható működés fenntartásában olyan rendszerekben, ahol áramingadozások fordulhatnak elő.A belső architektúrában a feszültségfigyelő áramkörök a teljesítményszabályozó blokk mellett működnek az alacsony feszültségű állapotok észlelésére.Ennek eredményeként a mikrokontroller biztonságosan felépülhet az átmeneti feszültségesésekből.
A külső RESET érintkező hardveres módszert biztosít az LPC84x mikrokontroller alaphelyzetbe állításához a chipen kívülről.Lehetővé teszi, hogy külső eszközök vagy vezérlőjelek a mikrokontrollert szükség esetén reset állapotba kényszerítsék.Amikor a RESET jel aktívvá válik, a processzor leállítja az utasítások végrehajtását, és visszatér a kezdeti indítási állapothoz.Ez biztosítja, hogy a rendszer tisztán újrainduljon bizonyos működési események során.A visszaállítási jel feloldása után az eszköz végrehajtja a belső inicializálási folyamatot, mielőtt újra futtatná a firmware-t.A programozás, hibakeresés vagy rendszerfelügyelet során gyakran használják a külső visszaállítási vezérlést.A belső rendszerstruktúrán belül ez a visszaállítási útvonal közvetlenül csatlakozik a központi visszaállítási vezérlőhöz.
A watchdog reset akkor történik, amikor a watchdog időzítő azt észleli, hogy a rendszerszoftver már nem működik megfelelően.A watchdog időzítő folyamatosan figyeli a program végrehajtását azáltal, hogy rendszeres frissítéseket kér a futó firmware-től.Ha a szoftver nem tudja frissíteni az időzítőt a várt időn belül, az időzítő lejár, és rendszer-visszaállítást indít.Ez a mechanizmus megvédi a rendszert a szoftver összeomlásoktól, a végtelen hurkoktól és a váratlan firmware-hibáktól.Az alaphelyzetbe állítás után a mikrokontroller újraindul, és újra elkezdi a program végrehajtását.A belső architektúrában a watchdog időzítő a rendszervezérlési logika és az időzítők mellett működik.Célja a rendszer általános megbízhatóságának javítása és a folyamatos működés fenntartása a beágyazott rendszerekben.
1. Tápegység stabilizálása
Amikor először kap feszültséget a készülékre, a belső áramköröknek rövid időre van szükségük a tápfeszültség stabilizálásához.Ebben a szakaszban a belső szabályozók és energiagazdálkodási blokkok megfelelő feszültségszinteket állítanak elő a CPU és a perifériák számára.A mikrokontroller inaktív marad, amíg ez a stabilizáció megtörténik.Ez megakadályozza a megbízhatatlan viselkedést a korai bekapcsolási szakaszban.A stabil feszültség biztosítja a belső logikai áramkörök megfelelő működését.
2. Bekapcsolási visszaállítás aktiválása
Miután a tápellátás elkezd stabilizálódni, a Power-On Reset áramkör alaphelyzetbe állítja a processzort.Ez a visszaállítás megakadályozza, hogy a CPU utasításokat hajtson végre, amíg a feszültség el nem éri a biztonságos szintet.A reset vezérlő folyamatosan figyeli a tápfeszültséget ebben a szakaszban.A visszaállítás csak akkor kezd kioldódni, ha a feszültség meghaladja a szükséges küszöbértéket.Ez garantálja, hogy a mikrokontroller tiszta rendszerállapottal indul.
3. Belső óra inicializálása
A visszaállítási feltételek törlését követően a mikrokontroller inicializálja belső órarendszerét.Az órajelgenerátor elindítja a belső oszcillátort, amely biztosítja a CPU és a periféria műveletek időzítését.Ez az óra lesz a fő időzítési referencia a rendszer végrehajtásához.A processzor nem tud utasításokat futtatni stabil órajelforrás nélkül.Ezért az óra inicializálása a rendszerindítás fontos szakasza.
4. Memória inicializálása
A következő szakaszban a processzor előkészíti a program által használt belső memóriastruktúrákat.A flash memória biztosítja a firmware-utasításokat, míg az SRAM tárolja a futásidejű adatokat.A rendszer elkészíti a megszakításkezeléshez használt vektortáblázatot is.Ez a memóriabeállítás lehetővé teszi a processzor számára, hogy megfelelően megtalálja a program belépési pontját.A megfelelő memória-inicializálás biztosítja a firmware zökkenőmentes végrehajtását.
5. Periféria inicializálása
A memória előkészítése után a rendszer lehetővé teszi a fontos belső perifériákat.Ezek a perifériák tartalmazhatnak időzítőket, kommunikációs modulokat és a firmware által megkövetelt vezérlőregisztereket.Egyes perifériák mindaddig letiltva maradnak, amíg az alkalmazásszoftver nem aktiválja őket.Az inicializálási szakasz biztosítja, hogy az alaprendszer környezet készen álljon.Ez a lépés előkészíti az eszközt az alkalmazás végrehajtására.
6. A firmware végrehajtása elkezdődik
Az összes belső inicializálási lépés befejezése után a processzor megkezdi a flash memóriában tárolt firmware végrehajtását.A végrehajtás jellemzően a programkódban meghatározott reset vektortól indul.Ettől kezdve a beágyazott alkalmazás vezérli a rendszer működését.A firmware konfigurálja a perifériákat, feldolgozza a bemeneti jeleket és végrehajtja a rendszerfeladatokat.Ez jelzi az átmenetet a hardverindításról az alkalmazás futási idejére.
• Lassú feszültségrámpa bekapcsolás közben
Ha a tápfeszültség túl lassan emelkedik, a belső visszaállító áramkörök kiszámíthatatlanul viselkedhetnek.A lassú felfutási sebesség késleltetheti a megfelelő alaphelyzetbe állítás kioldását, és befolyásolhatja az eszköz inicializálását.Egyes rendszerekben a CPU megpróbálhat elindulni, mielőtt a feszültség teljesen stabilizálódik.Ez következetlen indítási viselkedést eredményezhet.
• A tápegység zaja vagy instabilitása
A tápvezetékben fellépő elektromos zaj zavarhatja a mikrokontroller stabil indítását.A zaj átmeneti feszültségcsökkenést okozhat, amely nem kívánt alaphelyzetbe állítást válthat ki.Ezek az ingadozások hatással lehetnek a belső órajelre és a logikai áramkörökre.Ennek eredményeként a mikrokontroller ismételten újraindulhat.
• Elégtelen leválasztó kondenzátorok
A mikrokontroller tápérintkezőihez közeli rossz leválasztás instabil feszültséget okozhat az indítás során.A chipen belüli gyors áramváltozásokhoz közeli kondenzátorokra van szükség a táplálás stabilizálásához.Megfelelő szétkapcsolás nélkül feszültségcsúcsok léphetnek fel.Ez az instabilitás hatással lehet a rendszer inicializálására.
• Feszültségesés indításkor
Ha a tápegység nem tud elegendő áramot biztosítani indításkor, a feszültség rövid időre leeshet.Ez a helyzet kiválthatja a visszaállítási feltételeket.Ilyen leesések akkor fordulhatnak elő, ha a rendszer többi eleme egyidejűleg elindul.Ezek az ideiglenes lemerülések megszakíthatják a rendszerindítási folyamatot.
•Állítsa vissza a jel instabilitását
A bekapcsolás során ingadozó külső visszaállítási jelek ismételt visszaállítást okozhatnak.Ha a visszaállítási jel nem marad stabil, előfordulhat, hogy a mikrokontroller soha nem fejezi be az inicializálást.Ez megakadályozhatja a firmware normál végrehajtását.A megbízható indításhoz stabil visszaállítási feltételek szükségesek.
• Nem megfelelő óraforrás elérhetősége
Ha a rendszer olyan külső órajelforrásra támaszkodik, amely nem indul megfelelően, előfordulhat, hogy a CPU nem működik megfelelően.Stabil órajel nélkül az utasítások végrehajtása nem indulhat el.Ez azt eredményezheti, hogy a rendszer nem válaszol.Az óra stabilitása fontos a mikrokontroller normál indításához.
• Ellenőrizze a tápfeszültség stabilitását
A hibaelhárítás első lépése a mikrokontroller tápfeszültségének mérése oszcilloszkóp vagy multiméter segítségével.Az indítás során a feszültségnek az ajánlott működési tartományon belül kell maradnia.Bármilyen hirtelen esés vagy tüskék a tápegység instabilitását jelezhetik.A feszültség hullámformájának megfigyelése bekapcsolás közben rejtett problémákat tárhat fel.A stabil feszültség fontos a mikrokontroller megbízható inicializálásához.
• Jelölje be a Jelidőzítés visszaállítása
A visszaállítási jelnek stabilnak kell maradnia, és megfelelően szinkronizálva kell lennie a bekapcsolási folyamattal.Sokan gyakran figyelik a visszaállító PIN-kódot, hogy megbizonyosodjanak arról, hogy az indításkor a várt módon viselkedik.Az instabil vagy zajos visszaállítási jel ismételten újraindíthatja a rendszert.A visszaállítási időzítés ellenőrzése biztosítja, hogy az inicializálás csak azután történjen meg, hogy az áramellátás stabilizálódik.A helyes visszaállítási viselkedés támogatja a rendszer megfelelő indítását.
• Ellenőrizze a tápegység szűrőjét
Gondosan meg kell vizsgálni a teljesítményszűrő alkatrészeket, például a leválasztó kondenzátorokat.Ezek a kondenzátorok segítenek fenntartani a stabil feszültséget a gyors áramváltozások során.A rossz elhelyezés vagy az elégtelen kapacitás lehetővé teheti, hogy feszültségzaj befolyásolja a mikrokontrollert.A megfelelő szűrés növeli az indítási megbízhatóságot.A hardver ellenőrzése gyakran feltárhat hiányzó vagy helytelenül elhelyezett kondenzátorokat.
• Erősítse meg az óraforrás működését
A rendszer órájának megfelelően kell indulnia ahhoz, hogy a processzor végrehajthassa az utasításokat.Ellenőrizze az oszcillátor jeleit a megfelelő működés megerősítéséhez.Ha az órajelforrás nem indul el, a CPU nem tudja futtatni a firmware-t.Az órajel figyelése segít meghatározni, hogy az időzítő áramkörök megfelelően működnek-e.A normál indításhoz megbízható óraműködés szükséges.
• Vizsgálja meg a firmware inicializálási kódot
A firmware-ben található indítási kód befolyásolhatja a rendszer inicializálási viselkedését.Tekintse át a visszaállításkezelőt és a rendszer inicializálási rutinjait.A rendszerregiszterek vagy perifériák helytelen beállítása késleltetheti a normál működést.Az indítási kód ellenőrzése biztosítja, hogy a firmware megfelelően inicializálja a hardvert.A szoftverellenőrzés kiegészíti a hardveres hibakeresést.
• Figyelje meg az indítási viselkedést a Debug Tools segítségével
A hibakereső interfészek, például az SWD lehetővé teszik a processzortevékenység figyelését az indítás során.Hibakereső eszközökkel ellenőrizze, hogy a CPU eléri-e a program fő belépési pontját.A töréspontok és a hibakeresési naplók segítenek feltárni, hol áll le az inicializálás.Ez a módszer értékes betekintést nyújt a rendszer viselkedésébe a korai indítási szakaszokban.
Az LPC84x mikrokontroller megbízható indítása a stabil tápellátástól, a helyes visszaállítási viselkedéstől és a megfelelően működő órarendszertől függ.A fontos indítási szakaszok közé tartozik az energiastabilizálás, az alaphelyzetbe állítás, az óra beállítása, a memória előkészítése és a firmware végrehajtása.Problémák, például feszültségesés, zaj, rossz szétválasztás vagy instabil visszaállítási jelek megszakíthatják ezt a folyamatot.A gondos energiatervezés és a szisztematikus hibaelhárítás elősegíti a következetes indítást és a rendszer stabil működését.
Kérjük, küldjön egy kérdést, azonnal válaszolunk.
Az LPC84x mikrokontrollert általában olyan beágyazott rendszerekben használják, amelyek alacsony energiafogyasztást és kompakt hardvert igényelnek.A tipikus alkalmazások közé tartoznak az ipari vezérlőrendszerek, érzékelő interfészek, fogyasztói elektronika és IoT-eszközök.
Az LPC84x eszközöket olyan ARM-kompatibilis eszközökkel programozhatja, mint a Keil MDK, MCUXpresso IDE vagy IAR Embedded Workbench.Ezek a környezetek támogatják a hibakeresést, a fordítást és a firmware-fejlesztést.
Nem, az LPC84x tartalmaz egy belső oszcillátort, amely képes előállítani a rendszerórát.Egyes alkalmazások azonban használhatnak külső kristályt a nagyobb időzítési pontosság érdekében.
A legtöbb LPC84x eszköz körülbelül 30 MHz-ig terjedő órajelen működik.Ez a sebesség hatékony feldolgozást tesz lehetővé alacsony energiafogyasztás mellett.
Igen, az LPC84x eszközöket több alacsony fogyasztású üzemmóddal tervezték, amelyek csökkentik az energiafogyasztást az üresjárati időszakokban.Ez alkalmassá teszi őket hordozható elektronikához, IoT-csomópontokhoz és akkumulátoros beágyazott rendszerekhez.
