A beágyazott rendszerek megértése: meghatározás, jellemzők és osztályozás

Ez az útmutató elmagyarázza, hogy mi a beágyazott rendszerek, és miért fontosak.A beágyazott rendszer egy kis számítógép, amely egy nagyobb eszközbe épül egy adott munka elvégzéséhez.Megtalálja őket olyan dolgokban, mint a mikrohullámú sütők, az autók, a fitnesz nyomkövetők és a gyári gépek.A szokásos számítógépekkel ellentétben csak egy vagy néhány feladatot hajtanak végre, gyakran valós időben.Ez az útmutató összehasonlítja a beágyazott rendszereket az általános célú számítógépekkel, és megmutatja a különféle típusokat annak alapján, hogy mit csinálnak és mennyire erősek.

Katalógus

Mik a beágyazott rendszerek?

Egy beágyazott rendszer egy speciális számítógép, amelyet egy adott funkció végrehajtására terveztek egy nagyobb eszközön vagy rendszeren belül.Az általános célú számítógépekkel ellentétben, amelyek széles körű feladatokat képesek kezelni, a beágyazott rendszerek egy vagy néhány szorosan meghatározott műveletre összpontosítanak.Ezeknek a rendszereknek gyakran szükségük van a szigorú időzítési igények kielégítésére, és valós idejű körülmények között következetesen működni.A "beágyazott" szó arra utal, hogy a számítástechnikai rendszer miként és funkcionálisan integrálódik a kiszolgált termékbe.Ez az integráció egyesíti mind a szoftvert, mind a hardvert egy önálló egységgé.A mikrovezérlők vagy mikroprocesszorok általában a szoftver oldalát kezelik, a viselkedést vezérlő kódot futtató kódot, míg a hardverkomponensek, például a nyomtatott áramköri táblák (PCB), az érzékelők és a bemeneti/kimeneti interfészek lehetővé teszik a rendszer számára, hogy kölcsönhatásba lépjen a környezettel.

A beágyazott rendszerek mindenütt megtalálhatók a modern életben, csendesen táplálva sok olyan eszközt, amelyet minden nap használunk.A fogyasztói elektronikában az okostelefonokban, az intelligens órákban, a mikrohullámú sütőkben és a mosogatógépekben találhatók, a felhasználói interfészektől kezdve a belső vezérlő funkciókig.Az egészségügyi ellátásban a beágyazott rendszerek olyan orvostechnikai eszközökbe vannak beépítve, mint a szívritmus -szabályozók és a glükóz -monitorok, ahol a pontos, megbízható teljesítmény kritikus.Az autóipar a motorok kezelésére, a járművek közötti szórakozás ellenőrzésére és a biztonság biztosítására használja azokat olyan funkciókon keresztül, mint a zárolásgátló fék- és légzsák rendszerek.Ipari környezetben a beágyazott rendszereket használják a gyárpadlókon lévő gépek ellenőrzésére és megfigyelésére, elősegítve a termelékenység és a hatékonyság fenntartását.A beágyazott rendszerek annyira hatékonysá teszik a szoftver és a hardver közötti szoros koordinációt.Ez a szoros integráció lehetővé teszi az egyes rendszerek finomhangolását a pontos szerepe miatt, ami gyors, megbízható teljesítményt eredményez, minimális energia- vagy feldolgozási energiával.

A beágyazott rendszerek jellemzői

Célzott és célközpontú funkcionalitás

A beágyazott rendszereket jól definiált szerepek végrehajtására tervezték.Nem a rugalmasság, hanem a pontosság érdekében építették őket.Vegyünk például egy digitális termosztátot.Feladata az, hogy megfigyelje és beállítsa a hőmérsékletet az érzékelők és a belső logika bemenete alapján.Nem kell, hogy böngészjen az interneten vagy futtasson játékokat, csak hajtson végre egyetlen feladatát, és következetesen végezze el.Ez a fókuszált kialakítás a termékek széles skálájára vonatkozik.Az alapvető készülék, mint például a kenyérpirító, egyszerű időzítésre és hőszabályozásra van szüksége.Másrészt az autóipari motorvezérlőnek valós időben kell koordinálni a több érzékelőt és a mechanikus alkatrészeket.Mivel az egyes rendszereket a sajátos munkájának szem előtt tartásával építik fel, a felesleges funkciókat kihagyják.Ez az eszközöket egyszerűbb, megfizethetőbb és gyakran megbízhatóbbá teszi.

Időzítés és valós idejű reakcióképesség

Sok beágyazott rendszerben, amikor egy akció történik, ugyanolyan fontos, mint a mi történik.Ezek a rendszerek gyakran szigorú időzítési szabályok szerint működnek.Ha egy feladat nem fejeződik be időben, akkor a teljes rendszer hibás működést okozhat, vagy nem biztonságos lehet.A valós idejű rendszerek két kategóriába sorolhatók: a kemény és lágy valós idejű rendszerek.

• Kemény valós idejű rendszerek

A kemény valós idejű rendszerekben minden műveletet szigorúan meghatározott időkereten belül kell befejezni, amelyet gyakran milliszekundumban vagy akár mikrosekundumban mérnek.Nincs rugalmasság.Ha a rendszer túl későn reagál, még a legkisebb margóval is, az eredmény katasztrofális lehet.Ezeket a rendszereket biztonsági kritikus környezetben használják, ahol a hiba nem lehetséges.Például egy autóbalesetben a légzsák -érzékelőknek szinte azonnal fel kell észlelniük az ütés és a kiváltó telepítést.Ha a rendszer elmarad, még röviden is, a légzsák túl későn telepíthet az utasok védelme érdekében.Hasonlóképpen, egy kémiai feldolgozó üzemben a vezérlőrendszereknek valós időben kell szabályozniuk a hőmérsékletet és a nyomást.Ha egy szelep nem nyílik meg, ha szükséges, az eredmény robbanás vagy mérgező szivárgás lehet.A reagálási szint elérése érdekében a kemény valós idejű rendszereket kiszámítható, alacsony késleltetésű hardverrel és erősen optimalizált szoftverrel építik fel.A teljes rendszert úgy tervezték, hogy garantálja, hogy minden feladat a határidőn belül, kivétel nélkül.Ez gyakran magában foglalja a dedikált processzorokat, a valós idejű operációs rendszereket (RTO-k) és a determinisztikus ütemezési módszereket, amelyek biztosítják, hogy a rendszer más műveleteinek köszönhetően ne késleltessék a feladatokat.Ezen rendszerek tesztelése és validálása szintén szigorú.

• Lágy valós idejű rendszerek

A lágy valós idejű rendszerek az időben történő válaszokra is támaszkodnak, de lehetővé teszik a nagyobb rugalmasságot.Az alkalmi késések elfogadhatók, és bár a teljesítmény romlik, ha a határidőket elmulasztják, a teljes rendszer funkcionális marad.Ezeket a rendszereket a hiányosságok tolerálására építették, mindaddig, amíg a késleltetés nem szakítja meg a felhasználói élményt, vagy nem okoz kritikus hibát.Vegyünk egy videokonferencia alkalmazást.Célja az audio és a videó valós időben történő továbbítása, de ha egy keret leesik, vagy a hangdarabok röviden, akkor a beszélgetés folytatódik.Hasonlóképpen, az online játékban egy rövid késés megzavarhatja a játékmenetet, de nem fogja összeomlani a rendszert.A rendszer felzárkózhat, visszanyerhet vagy alkalmazhat simító algoritmusokat az elfogadható élmény fenntartása érdekében.Ezeket a rendszereket továbbra is a reagálás szem előtt tartásával tervezték, de a korlátok lágyabbak.Használhatják az általános célú operációs rendszereket valós idejű kiterjesztéssel, vagy támaszkodhatnak a pufferolásra és az adaptív technikákra, hogy a rövid teljesítményhiányokat simítsák.Mivel a lágy valós idejű rendszerek gyakran megosztott vagy multitasking platformon futnak, egyensúlyt kell találnia a reakcióképesség és az erőforrás-felhasználás között.A hatékony ütemezés, az erőforrás-elosztás és a szolgáltatásminőség kezelése kulcsfontosságú a jó teljesítmény eléréséhez a rendszer túlterhelése nélkül.

Költséghatékonyság a termelésben és a működésben

A beágyazott rendszerek tervezésekor az egyik fő cél az, hogy a költségeket nemcsak a végtermék, hanem a teljes folyamat során, a hardverválasztástól a szoftverfejlesztésig és a hosszú távú karbantartásig tartja.A megfizethetőség lehetővé teszi a beágyazott rendszerek széles körű használatát, a konyhai készülékektől az orvostechnikai eszközökig.A memóriát és a tárolást a minimálisra is tartják, csak arra összpontosítva, amire szükség van.Ez az okos erőforrások felhasználása elősegíti a termelési költségek csökkentését, miközben továbbra is megbízható teljesítményt nyújt.Ennek a megközelítésnek köszönhetően a gyártók nagy mennyiségben képesek beágyazott rendszereket előállítani anélkül, hogy a termékeket túl drága lenne.Ez az oka annak, hogy még a megfizethető eszközök, például a kávégépek, a fitnesz zenekarok vagy a gyerekek játékai is fejlett funkciókat kínálhatnak.A színfalak mögött egy kompakt, jól hangolt beágyazott rendszer végzi a munkát.

A processzor teljesítményének és a memória használatának kiegyensúlyozása

A megfelelő processzor és a memóriakonfiguráció kiválasztása a beágyazott rendszer kialakításának fontos része.A választás nagymértékben az alkalmazás bonyolultságától és teljesítménykövetelményeitől függ.Az olyan alapvető funkciókhoz, mint például a LED bekapcsolása, az érzékelőhőmérséklet leolvasása vagy az egyszerű időzítés kezelése, általában elegendő az alacsony teljesítményű mikrokontroller, korlátozott RAM-mal és minimális feldolgozási képességgel.Ezek a chipek kompakt, megfizethetőek és rendkívül energiahatékonyak, így ideálisak kis, akkumulátorral működő eszközökhöz.Azonban igényesebb alkalmazások, például a valós idejű videofeldolgozás, a GPS navigáció 3D leképezéssel vagy az autonóm drón repüléshez nagyobb feldolgozási teljesítmény és memória szükséges.Ezek a rendszerek gyakran a fejlett CPU -k vagy a digitális jelfeldolgozókra (DSP -k) támaszkodnak, a nagyobb RAM és a tárolási kapacitásokkal együtt.A megfelelő egyensúly megteremtése biztosítja, hogy a rendszer megbízhatóan és hatékonyan működjön, anélkül, hogy a projekt műszaki vagy pénzügyi korlátait túlterjesztené vagy meghaladná.

Fizikai és funkcionális tervezési korlátok

A beágyazott rendszereknek gyakran szigorú fizikai és környezeti korlátozásokon belül kell működniük, és ezeknek a korlátozásoknak fejlődésének minden aspektusát kialakítják.Az egyik leggyakoribb kihívás a méret.Az eszközöknek gyakran elég kompaktnak kell lenniük ahhoz, hogy korlátozott terekbe illeszkedjenek, például a karóra, az intelligens érzékelő vagy a jármű műszerfal belsejébe.Ehhez átgondolt alkatrészválasztást és a hatékony elrendezés kialakításához szükséges.Az energiafogyasztás további aggodalomra ad okot, különösen az akkumulátorral működő vagy távolról telepített rendszerek esetében.Ezekben az esetekben minden alkatrészt optimalizálni kell az energiafelhasználás minimalizálása, az akkumulátor élettartamának meghosszabbítása vagy a gyakori karbantartás szükségességének csökkentése érdekében.Az energiahatékony kialakítás kulcsfontosságú a hosszú távú működés biztosításához.

A költségek szintén fontos szerepet játszanak, amely túlmutat a kezdeti termelésen a karbantartáshoz, a szoftverfrissítésekhez és a rendszer életének teljes költségéhez.Mindezen korlátozások ellenére a beágyazott rendszereknek továbbra is megbízható és következetes teljesítményt kell biztosítaniuk.Függetlenül attól, hogy adatokat gyűjt egy hordható egészségügyi monitorról, akár egy drón repülési útjának vezérlését, a rendszernek pontosan és meghibásodás nélkül kell működnie.Végül minden tervezési választásnak támogatnia kell a rendszer azon képességét, hogy a hozzárendelt feladatát szűk méretben, energiában, költségen és teljesítményhatáron belül végezze.

Beágyazott rendszerek vs. általános célú rendszerek

Cél

Általános célú számítógépek: Ezek a számítógépek sokféle feladat kezelésére készülnek.Rugalmasak, és széles körű szoftvert tudnak futtatni, a videószerkesztéstől és az internetes böngészéstől a pénzügyi modellezésig és a zenei streamingig.Ugyanaz a számítógép csak a szoftver megváltoztatásával szolgálhatja fel a különböző felhasználókat.Az olyan operációs rendszerek, mint a Windows, a MACOS vagy a Linux, segítenek több programot egyszerre kezelni, lehetővé téve a felhasználók számára, hogy gyorsan válthassanak a feladatokra.Gondoljon az általános célú számítógépekre, mint a digitális svájci hadsereg késekre sokoldalú, erőteljes és sok helyzetben hasznos.

Beágyazott rendszerek: A beágyazott rendszereket úgy tervezték, hogy egy vagy néhány konkrét feladat elvégzésére szolgáljanak, és nagyobb gépekbe vannak beépítve.Például egy mosógépnek van egy kis számítógépe, amely csak a mosási funkciókat szabályozza, mint például a fonás és a vízszint.Nem kell mást tennie.Ezeket a rendszereket általában egyszer programozzák, és ritkán frissítik.Az autókban a beágyazott rendszerek olyan dolgokat irányítanak, mint a fékezés, a légzsák és a motor időzítése.Gyorsan és megbízhatóan reagálnak, mert egyetlen munkára épülnek.Csendesen tartják mindent, amit a háttérben futnak.

Korlátozások

Általános célú számítógépek: Ezek a rendszerek nem épülnek fel, sok korlátot szem előtt tartva.Általában olyan helyeken ülnek, ahol rengeteg erő, tér és hűtés van.Ez azt jelenti, hogy olyan erőteljes alkatrészeket használhatnak, mint a gyors processzorok, a sok memória és a nagy tárolási meghajtók, még akkor is, ha ezek az alkatrészek sok energiát használnak és felforrósodnak.Könnyen frissíthetők, további memóriát, jobb grafikus kártyát vagy nagyobb tárolót adhat hozzá, ha szükséges.Ez rugalmasan és testreszabhatóvá teszi őket, de ez azt is jelenti, hogy gyakran nagyobbak, drágábbak és kevésbé energiahatékonyak, mint az egyetlen munkához épített eszközök.

Beágyazott rendszerek: A beágyazott rendszereknek szigorú határokon belül kell működniük.Kicsik, nagyon kevés energiát használnak (néha egy akkumulátorból), és hosszú ideig megbízhatóan kell futniuk, gyakran anélkül, hogy bárki javítaná vagy frissítené őket.Lehet, hogy kemény körülmények között használják őket, például hő, rezgés vagy por, például autókban vagy kültéri gépekben.Mivel gyakran nagy számban készülnek, olcsóknak kell lenniük, de mégis megbízhatóak.Csak azokat az alkatrészeket és energiát tartalmazzák, amelyek nem extrákhoz szükségesek.Az építés után általában évekig futnak változások nélkül.

Teljesítmény

Általános célú számítógépek: Ezeket a számítógépeket a sebességre és a multitaskingre építették.Egyszerre sok programot futtathatnak, mint egy videohívás, fájlok letöltése, zenélése és vírusok szkennelése, mindegyik lassulása nélkül.Használnak hatalmas processzorokat, több maggal, sok RAM -mal és gyors tárolással a nagy munkák, például a játék, a 3D -s tervezés vagy a szoftverfejlesztés kezelésére.Tervezésük a gyors válaszokra és a sima teljesítményre összpontosít.Egyensúlyba hozzák a hardvereket és a szoftvereket a feladatok kezelése, az erőforrások elmozdítása és a problémák gyors helyreállítása érdekében, így gyors és megbízhatóak sokféle munka esetén.

Beágyazott rendszerek: A beágyazott rendszerek esetében a teljesítmény nem a sebességről szól, hanem egy adott munka megbízható és időben történő elvégzéséről.Például egy pacemaker számítógépének nem kell gyorsnak lennie, de pontosan a megfelelő pillanatban jeleket kell küldenie a szívbe.Az időzítés és a pontosság több, mint az energia.Számos beágyazott rendszer valós idejű, azaz szigorú határidőn belül kell reagálniuk.Összpontosítanak néhány feladat tökéletesen elvégzésére, nem sok feladatra.Teljesítményüket úgy ítélik meg, hogy mennyire megbízható, energiahatékony és hőállóak, különösen kemény környezetben.

Felhasználói felület

Általános célú számítógépek: Ezeket a számítógépeket úgy tervezték, hogy az emberek közvetlenül kölcsönhatásba lépjenek.Olyan dolgokat használnak, mint a billentyűzetek, egerek, érintőképernyők, sőt hang- vagy gesztusvezérlők.Az interfész rugalmas és könnyen használhatóvá válik, függetlenül attól, hogy az internetet böngészi, dokumentumokat szerkeszt, játékokat vagy videókat készít.A szoftver gyakran jól néz ki, azonnali visszajelzést ad, és testreszabható.Minden a felhasználó igényeire épül, és eszközöket kínál mindenféle feladathoz.

Beágyazott rendszerek: A legtöbb beágyazott rendszernek nincs szüksége sok felhasználói interakcióra, néhányuknak egyáltalán nincs.Ha van interfészük, akkor ez általában egyszerű és lényegében.Például egy mikrohullámú sütővel rendelkezik egy kis képernyővel és néhány gombkal.A fitnesz -nyomkövető megmutathatja a lépéseit vagy a pulzusszámot, míg a telefonos alkalmazáson keresztül további beállításokat kezelnek.Egyes rendszerek a képernyők helyett lámpákat vagy hangokat használnak.A cél az, hogy elegendő irányítást biztosítson az eszköz egyszerű és biztonságos használatához, miközben a dolgokat egyszerűen és gyakran elrejti a háttérben.

Beágyazott rendszertípusok funkció és teljesítmény szerint

Valós idejű beágyazott rendszerek

A valós idejű beágyazott rendszerek olyan speciális számítási egységek, amelyek a szigorú időzítési korlátokon belül működnek.Ezeket a rendszereket nagyobb eszközökbe ágyazzák, és úgy programozják, hogy reagáljon a bemenetekre vagy eseményekre egy garantált időkereten belül.Elsődleges célja a kiszámítható és időszerű viselkedés biztosítása, olyan forgatókönyvekben, amelyekben még az enyhe késések is súlyos következményekkel járhatnak.Ezek a rendszerek egyesítik az időérzékeny feladatokhoz optimalizált szoftver- és hardverkomponenseket.A valós idejű rendszereket úgy tervezték, hogy a határidőket prioritássá tegyék, olyan specifikus mechanizmusokkal, mint a megszakításkezelés, a determinisztikus ütemezés és a minimális késleltetés.A határidők betartásának kritikája alapján a valós idejű rendszereket nagyjából két kategóriába sorolják: a kemény valós idejű rendszerek és a lágy valós idejű rendszerek.

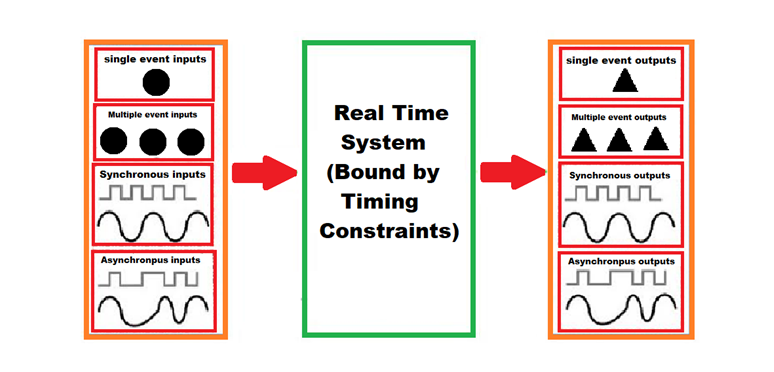

2. ábra: Valós idejű beágyazott rendszerek

A valós idejű beágyazott rendszereket sokféle iparban és környezetben használják.Például a katonai rendszerek, lehetővé teszik a gyors és pontos reakciókat a védelmi műveletek során, például a rakétakövetés vagy a csatatéri kommunikáció területén.-Ben orvosi megfigyelő eszközök, A valós idejű rendszerek felelősek a betegek életképességének folyamatos nyomon követéséért, és szükség szerint riasztások vagy beavatkozások kiadásáért.Hasonlóképpen, forgalomirányító rendszerek, kezelik a jel időzítését, és valós időben figyelik a járműmozgást, hogy biztosítsák a zökkenőmentes forgalmat és elkerüljék az ütközéseket.A kemény valós idejű rendszereket olyan helyzetekben alkalmazzák, ahol a határidő hiánya katasztrofális lehet például a rakétavezetési rendszerekben, ahol még ezredmásodott késleltetés veszélyeztetheti a misszió sikerét, vagy a defibrillátorokban, ahol az elektromos ütéseket pontosan a megfelelő pillanatban kell átadni a szívfunkció helyreállításához.Másrészről, a lágy valós idejű rendszerek lehetővé teszik a kisebb időzítési eltéréseket, így azok kevésbé kritikus forgatókönyvekhez, például video streaminghez, ahol a kis késések pufferolást okozhatnak, de nem meghibásodhatnak, vagy mikrohullámú sütőkben, ahol a főzési idő enyhe késleltetése általában elfogadható.

Önálló beágyazott rendszerek

Az önálló beágyazott rendszerek önálló számítástechnikai eszközök, amelyek célja az egyes feladatok önálló végrehajtása, anélkül, hogy folyamatos kommunikációt igényelne egy központi gazdagép-számítógéppel vagy hálózattal.A beágyazott rendszerekkel ellentétben, amelyek egy nagyobb rendszer részeként működnek, az önálló verziók az autonóm működésére készülnek, saját bemeneteik, feldolgozásuk és kimeneteik kezelésére.Ezek egy dedikált processzorból, memóriából, bemeneti/kimeneti interfészekből és alkalmazás-specifikus szoftverekből állnak, amelyek mindegyike egy kompakt forma tényezőbe ágyazódik be.Tervezésüket gyakran optimalizálják az alacsony energiafogyasztás, a megbízhatóság és a hatékony valós idejű teljesítmény szempontjából.Az önálló beágyazott rendszerek egyik legfontosabb jellemzője az, hogy képesek-e külső támogatás nélkül működni a telepítés után.A programozás és a tápellátás után ismételten elvégezhetik a feladatokat, vagy az egyes kiváltókra reagálva, ideálissá téve őket olyan környezetekhez, ahol a hálózati kapcsolat korlátozott vagy felesleges.Ezeket olyan alkalmazásokban használják, ahol a megbízhatóság, az autonómia és a tömörség prioritások.Ez értékessé teszi őket olyan forgatókönyvekben, amelyek következetes teljesítményt igényelnek kézi felügyelet vagy külső számítási források nélkül.

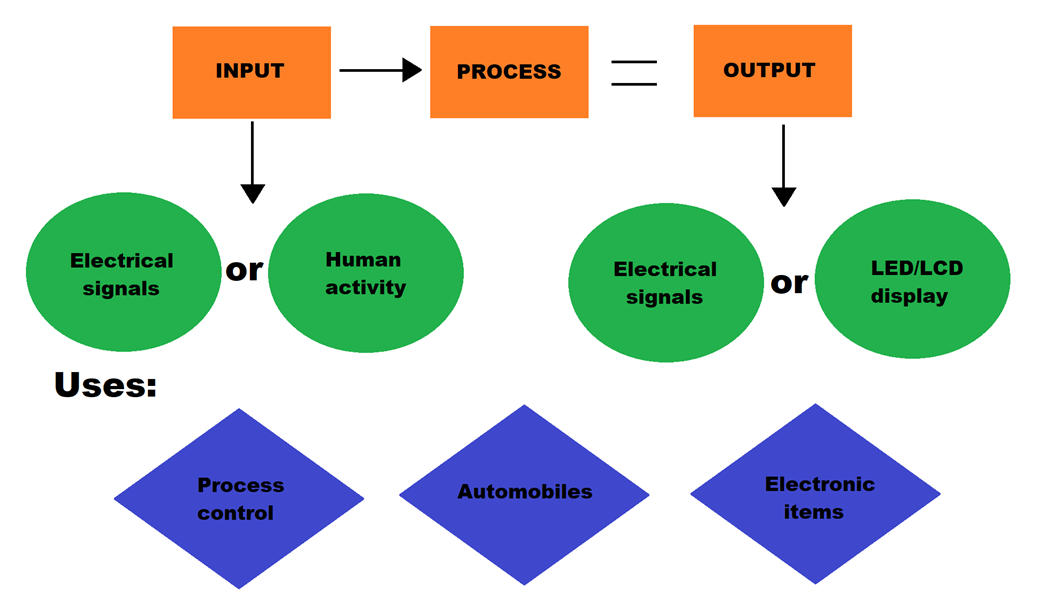

3. ábra: Önálló beágyazott rendszerek

Az önálló beágyazott rendszerek alkalmazása széles körben elterjedt mind a fogyasztói, mind az ipari kontextusban.Például, MP3 -lejátszó klasszikus önálló eszközök, amelyek önállóan kezelik a zenei lejátszást.Integrálják a digitális tárolót, a dekódoló szoftvert és az audio hardvereket a médiafájlok lejátszásához, anélkül, hogy számítógépes kapcsolatra lenne szükség. Számológépek, Egy másik jól ismert példa: a beágyazott processzorok használata az oktatás, az üzleti élet és a mérnöki munka iránti igény szerinti matematikai és fejlett matematikai funkciók elvégzéséhez.További általános példák között szerepel mikrohullámú sütők és digitális órák -A mikrohullámú sütő beágyazott rendszere kezeli a bemenetet, az időzítést és az energiakezelést a főzési funkciók külső segítség nélkül.Hasonlóképpen, a digitális órák pontos belső oszcillátorokra és beágyazott szoftverekre támaszkodnak, hogy időt tartsanak, és olyan funkciókat biztosítsanak, mint a riasztások vagy az időzítők, mindegyik egy teljesen önellátó egységen belül.Ezek a példák azt mutatják, hogy az önálló beágyazott rendszerek hogyan teljesítik a dedikált szerepeket a mindennapi eszközökben, zökkenőmentesen kombinálva az autonómiát a hatékonysággal.

Hálózatba kötött beágyazott rendszerek

A hálózatba kötött beágyazott rendszerek speciális számítástechnikai egységek, amelyek különféle kommunikációs protokollokkal vannak összekapcsolva, lehetővé téve számukra, hogy az adatokat és az erőforrásokat zökkenőmentesen megosszák a hálózaton keresztül.Ezeket a rendszereket úgy tervezték, hogy mind a vezetékes, mind a vezeték nélküli konfigurációkon keresztül működjenek, az alkalmazás sajátos igényeitől és korlátaitól függően.A kommunikációs protokollok széles skálája támogatja ezt a kapcsolatot, ideértve a helyi hálózatok (LAN), a Wide Area Networks (WAN), a Zigbee, a Bluetooth és a Controller Area Network (CAN) buszját.Ezen protokollok mindegyike eltérő előnyöket kínál a tartomány, az adatsebesség, az energiafogyasztás és a hálózati topológia szempontjából, lehetővé téve a rugalmas és hatékony rendszertervezést.

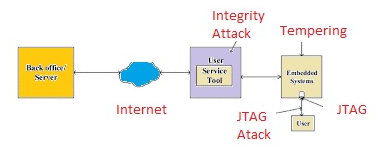

4. ábra: Hálózati beágyazott rendszerek

A hálózatba kötött beágyazott rendszerek alkalmazásai több tartományt tartanak fenn, ahol adatcserére és automatizálásra van szükség.Például a pénzügyi szektorban beágyazódnak az automatizált tevel -gépekbe (ATM -ek), megkönnyítve a biztonságos, tranzakciókat és a távoli karbantartást.Az energiainfrastruktúra területén az intelligens hálózatok kihasználják ezeket a rendszereket a villamosenergia -eloszlás hatékony megfigyelésére és kezelésére, dinamikusan reagálva a fogyasztási szokásokra.Az időjárási állomások hálózati beágyazott rendszereket használnak a környezeti adatok gyűjtésére, feldolgozására és továbbítására, a pontos előrejelzés és az éghajlati megfigyelés támogatására.Lakossági és kereskedelmi környezetben az otthoni automatizálási rendszerek integrálják az ilyen technológiákat, hogy javítsák a biztonságot, a vezérlővilágítást és a hőmérsékletet, és javítsák az általános energiagazdálkodást.Ezen változatos alkalmazások révén a hálózatba kötött beágyazott rendszerek szerepet játszanak a modern technológiai ökoszisztémákban, lehetővé téve az intelligens, reagáló és összekapcsolt környezeteket.

Mobil beágyazott rendszerek

A mobil beágyazott rendszereket a kompakt méretük és hordozhatóságuk különbözteti meg, így jól illeszkednek a kézi vagy hordható eszközökbe történő integrációhoz.A mobilitás korlátozásain belül a hatékony működésre tervezték ezeket a rendszereket az akkumulátorok táplálják, és beépítik az energiahatékony hardvereket és szoftvereket, hogy meghosszabbítsák az akkumulátor élettartamát a teljesítmény veszélyeztetése nélkül.Fizikai és működési korlátaik miatt a mobil beágyazott rendszerek általában korlátozott feldolgozási teljesítményt és memóriát mutatnak, mint helyhez kötött társaik.Ugyanakkor optimalizálják a speciális, könnyű szoftver futtatására, amely biztosítja a reagálást és a funkcionalitást, miközben megőrzi az erőforrásokat.

5. ábra

Ezeket a rendszereket különféle elektronikában találják meg, amelyek prioritást élveznek a kényelem és a mobilitás.Az okostelefonok például kifinomult mobil beágyazott rendszerek, amelyek széles körű képességeket kínálnak a hangkommunikáción túl, ideértve az internetes böngészést, a fényképezést, a navigációt és az alkalmazás-alapú szolgáltatásokat.A fitneszkövetők egy másik példa, amely beágyazott érzékelőket és szoftvert használ az egészségügyi mutatók, például a pulzusszám, a megtett lépések és az alvásminőség figyelemmel kísérésére, valós idejű betekintést nyújt a testmozgásukba.Hasonlóképpen, a hordozható szerencsejáték -konzolok a beágyazott rendszerekre támaszkodnak, hogy magával ragadó játékélményeket biztosítsanak útközben, kiegyensúlyozva a teljesítményt az akkumulátor hatékonyságával.Ezek a példák együttesen kiemelik a mobil beágyazott rendszerek sokoldalúságát és növekvő jelentőségét a modern életmód javításában a hordozható, intelligens technológián keresztül.

Beágyazott rendszertípusok mikrovezérlő teljesítményével

Kis méretű beágyazott rendszerek

A kisméretű beágyazott rendszerek általában 8 bites vagy 16 bites mikrovezérlőkre támaszkodnak, mint például a széles körben használt 8051 sorozat.Ezeket a processzorokat az egyszerűség, a megfizethetőség és az alacsony energiaigényük érdekében választják ki, így jól alkalmasak az egyértelmű, előre meghatározott feladatok kezelésére.Korlátozott számítási képességeik miatt ezek a rendszerek ideálisak azokhoz az alkalmazásokhoz, ahol a komplex feldolgozás szükségtelen.A kisméretű beágyazott rendszerekben a memóriaforrások minimálisak, gyakran elegendőek egy kompakt program tárolásához és a kis adatkészletek kezeléséhez.Ez a korlátozott memóriakapacitás összhangban áll az egyszerű funkcionalitással, és csökkenti mind a költség, mind az energiafogyasztást.Ennek eredményeként ezek a rendszerek nem igényelnek kiterjedt szoftver -támogatást vagy nagy tárolást.Az energiafogyasztás kulcsfontosságú tervezési szempont, mivel sok kisméretű beágyazott rendszer akkumulátorral működtetett.Ezeket az alacsony energiájú felhasználáshoz optimalizálják az akkumulátor élettartamának meghosszabbításához, ami fontos a hordozható vagy távoli eszközökön, ahol a gyakori töltés vagy karbantartás nem praktikus.Ezeket a rendszereket általában olyan eszközökben találják meg, mint az elektronikus játékok, a digitális hőmérők, az automaták és más eszközök, amelyek specifikus, ismétlődő feladatokat végeznek.Ezek az alkalmazások kevés vagy egyáltalán nem igényelnek felhasználói interakciót, és várhatóan hosszú ideig megbízhatóan működnek, minimális beavatkozással.A kisméretű beágyazott rendszerek a feladat-specifikus alkalmazásokhoz szabott belépő szintű megoldások.Meghatározó jellemzőik között szerepel az alacsony költségek, a minimális bonyolultság és az energiahatékonyság.Noha a fejlettebb rendszerekhez képest korlátozott képessége van, ezek rendkívül hatékonyak és megbízhatóak a tervezett működési körükön belül.

Közepes méretű beágyazott rendszerek

A közepes léptékű beágyazott rendszereket tehetséges processzorok, általában 16 bites-32 bites mikrovezérlők vagy digitális jelfeldolgozók (DSP) táplálják.Ezek a fejlettebb processzorok lehetővé teszik a rendszer számára, hogy nagyobb mennyiségű adatot kezeljenek, és nagyobb sebességgel végezzék el a számításokat, mint a kis méretű társaik.Ennek eredményeként jól alkalmasak azokhoz az alkalmazásokhoz, amelyek nagyobb feldolgozási teljesítményt és hatékonyságot igényelnek.A szoftver szempontjából ezek a rendszerek gyakran magasabb szintű programozási nyelveket használnak, mint például a C, C ++ és időnként Java.Ezek a nyelvek támogatják a bonyolultabb és sokoldalúbb szoftvertervezést, lehetővé téve a kifinomult funkciók és a felhasználói interfészek megvalósítását.A strukturált, objektum-orientált vagy moduláris programozási technikák használata szintén javítja a karbantarthatóságot és a szoftverfejlesztés méretezhetőségét.

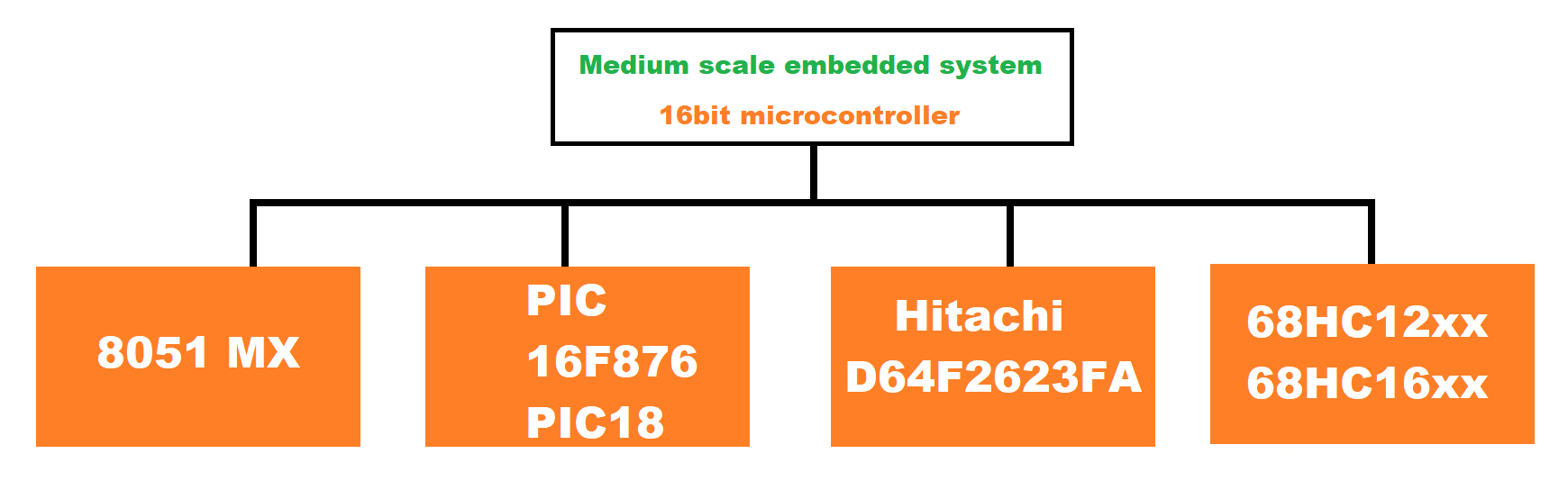

6. ábra. Példa a közepes méretű beágyazott rendszerekre

A közepes méretű rendszerek fejlesztési eszközei fejlettebbek, és magukban foglalják az integrált fejlesztési környezeteket (IDE -k), a fordítók és a hibák.Ezek az eszközök lehetővé teszik a hatékonyabb és robusztusabb fejlesztési munkafolyamatokat, amelyek olyan funkciókat kínálnak, mint a kód navigáció, a valós idejű hibafelismerés és a szimuláció a szoftverek hibakereséséhez és finomításához a bonyolultabb rendszerekben.A közepes méretű beágyazott rendszerek alkalmazása széles körben elterjedt, különösen olyan eszközökön, amelyek egyensúlyt igényelnek a teljesítmény és a komplexitás között.Általános példák közé tartozik az automatizált tevelgépek (ATM), a globális helymeghatározó rendszerek (GPS), az ipari vezérlőrendszerek és a hálózati útválasztók.Ezek az eszközök nem csupán az egyszerű vezérlési funkciókat igényelnek, az adatfeldolgozásra, a kommunikációs képességekre és az interakcióra támaszkodva.A közepes méretű beágyazott rendszerek hídként szolgálnak a kis, egyszerű eszközök és a nagy, összetett beágyazott alkalmazások között.Javított teljesítményt, mérsékelt funkcionális bonyolultságot, valamint továbbfejlesztett szoftver- és csatlakozási támogatást kínálnak, így ideálisak a mérsékelten igényes beágyazott megoldások széles skálájához.

Kifinomult beágyazott rendszerek

A kifinomult beágyazott rendszerek a beágyazott technológia legfejlettebb szintjét képviselik, nagy teljesítményű 32 bites-64 bites processzorokat használva, gyakran többmagos architektúrákkal.Ezeket a nagy teljesítményű processzorokat úgy tervezték, hogy a komplex számításokat, az adatfeldolgozást és a nagy hatékonyságú multitasking -ot kezeljék, lehetővé téve a rendszerek számára, hogy megfeleljenek a különböző alkalmazások igényes teljesítménykövetelményeinek.Az ilyen bonyolultság támogatása érdekében ezek a rendszerek gyakran valós idejű operációs rendszereken (RTOS) vagy átfogóbb működési környezeten futnak, mint például a beágyazott Linux.Az operációs rendszer megválasztása az adott alkalmazástól függ, különösen akkor, ha multitasking, valós idejű reagálás vagy fejlett felhasználói interfészek szükségesek.Az operációs rendszer jelenléte megkönnyíti a kifinomult alkalmazások könnyebb fejlesztését, méretezhetőségét és fenntarthatóságát.

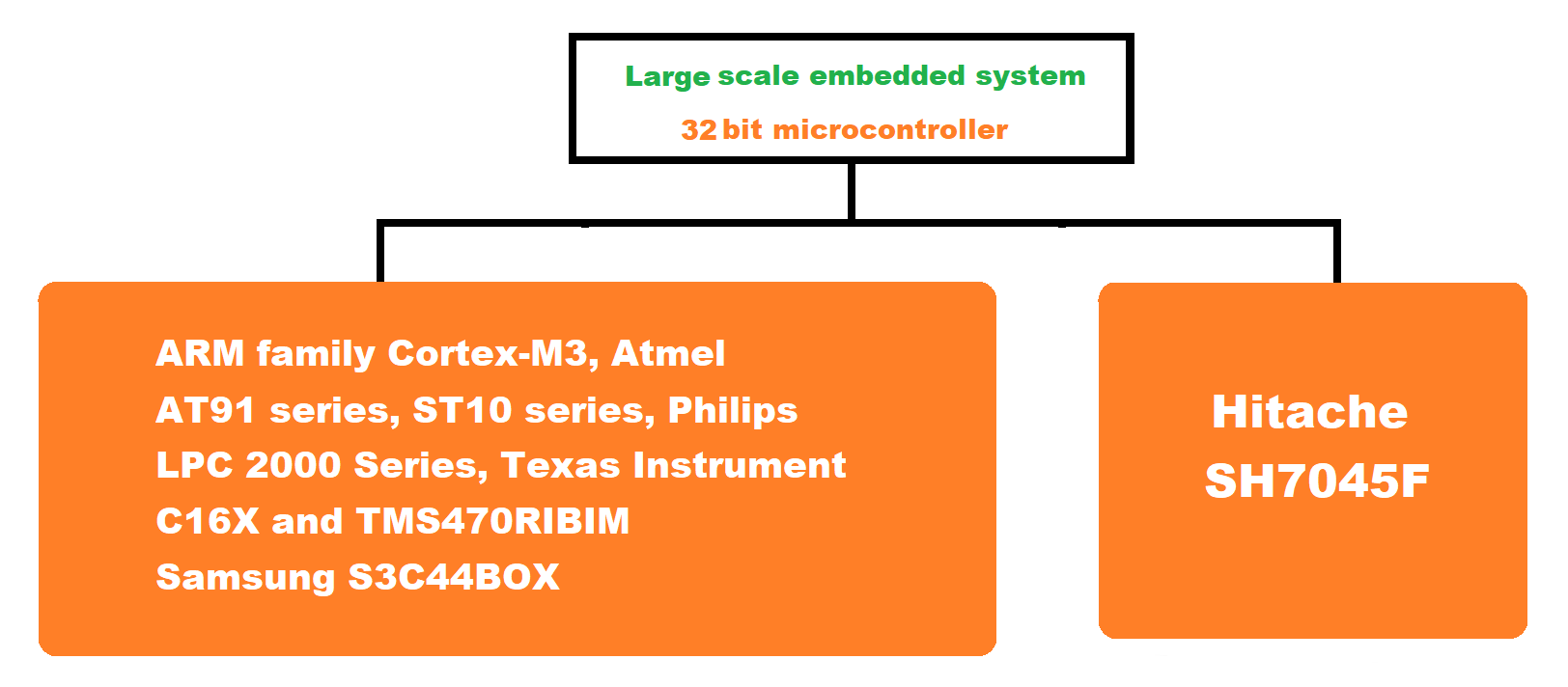

7. ábra: Példa a kifinomult beágyazott rendszerekre

A kifinomult beágyazott rendszerek hardver architektúrája összetettebb, mint a kicsi és közepes méretű társaik.Ezek a rendszerek magukban foglalják a csatlakoztathatósághoz szükséges interfészek széles skáláját, beleértve az USB-t, az Ethernet-t és a Wi-Fi-t, és gyakran integrálnak több érzékelőt és működtetőt.Ez a hardvergazdagság lehetővé teszi számukra, hogy dinamikusan kölcsönhatásba lépjenek a környezettel, összegyűjtsék és feldolgozzák a hatalmas mennyiségű adatmennyiséget, és bonyolult vezérlési funkciókat hajtsanak végre.Ezeknek a rendszereknek az alkalmazásai a magas tétekben, a misszió-kritikus környezetekben találhatók, ahol a megbízhatóság, a pontosság és a sebesség nem tárgyalható.Példa erre a műholdak, az avionikai rendszerek, a fejlett orvosi diagnosztikai berendezések és a csúcskategóriás ipari automatizálási platformok.Ebben a kontextusban a rendszer kudarcának súlyos következményei lehetnek, a teljesítmény és a megbízhatóság szükségessé válhat.A kifinomult beágyazott rendszerek a beágyazott formatervezés csúcspontját képviselik.Képesek rendkívül összetett és feladatokat végrehajtani, gyakran szigorú szabályozási és biztonsági előírások szerint.Ezeknek a rendszereknek robusztus szoftverkereteket, fejlett energiagazdálkodási stratégiákat és figyelmet igényelnek mind a hardver, mind a szoftver megbízhatóságára, így a beágyazott rendszerek legnagyobb kihívást jelentő, mégis hatékony osztálya.

Következtetés

A beágyazott rendszerek nagy részét képezik azoknak az eszközöknek, amelyeket minden nap használunk, még akkor is, ha nem látjuk őket.Segítenek a dolgok simán, gyorsan és megbízhatóan történő futtatásában, akár mosógép, orvostechnikai eszköz vagy GPS.Ez az útmutató megmutatta, hogyan működnek, mi különbözteti meg őket a normál számítógépektől, és a sok formát, amelyet megtehetnek.Nem számít, mennyire egyszerű vagy fejlett, beágyazott rendszereket úgy terveztek, hogy a lehető legkisebb hely, az energia és a költségekkel jól elvégezzék a munkájukat.
