A teljes útmutató az elektronikus alkatrész vázlatos szimbólumaihoz

Ez az útmutató elmagyarázza, hogy mi a vázlatos szimbólumok, és hogyan használják őket az elektronikus összetevők megjelenítésére az áramköri diagramokban.Megtanulhatja az energiaforrások, ellenállások, kondenzátorok, tranzisztorok, motorok, hangszórók és még sok más szimbólumokat.Ezenkívül lefedi a szokásos szabályokat (mint például az IEC, ANSI és IPC), amelyek ezeket a szimbólumokat ugyanazon a világ minden tájáról.Függetlenül attól, hogy rögzít, épít, vagy megismeri az elektronikát, ezeknek a szimbólumoknak a ismerete segít megérteni az áramköröket.

Katalógus

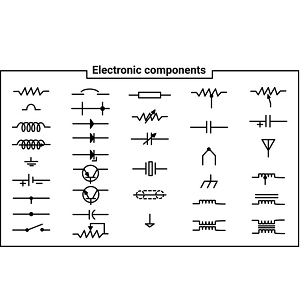

Mi az elektronikus összetevő vázlatos szimbóluma?

A vázlatos szimbólumok egyszerűsített vizuális ábrázolások, amelyeket az elektronikus áramköri diagramokban használnak.Ahelyett, hogy megmutatnák az alkatrészek fizikai megjelenését, szemléltetik, hogy az alkatrészek hogyan működnek és csatlakoznak egy rendszerben.Ez az egyszerűsítés elősegíti a villamosenergia -áramlás és az alkatrészek kölcsönhatásának módjára való összpontosítást, nem pedig a megjelenésük vagy az építésük módjára.Ezeknek a szimbólumoknak a fő célja az, hogy a komplex áramköröket olyan diagramokká alakítsák, amelyek könnyebben megérthetők és együtt dolgoznak.A jól húzott vázlatot bárki értelmezheti, háttérétől vagy helyétől függetlenül.Ez az egyetemes nyelv hatékonyabbá teszi az együttműködést és a hibaelhárítást.

A szimbolikus ikonok használatával a képek helyett a képzavarok csökkentik a diagramok vizuális rendetlenségét.Kiemeli az alkatrészek közötti logikai kapcsolatokat, és támogatja az áramkör kialakításának gyorsabb megértését.Például egyetlen szimbólum képviselheti a teljes relét vagy integrált áramkört.Ez lehetővé teszi a rendszer általános viselkedésére összpontosítást, ahelyett, hogy eltévednének az egyes alkatrészek bonyolult részleteiben.Ezek az absztrakciók szerepet játszanak a problémák diagnosztizálásában, a frissítések tervezésében vagy a rendszer viselkedésének magyarázatában másoknak.Értékesek sűrű vagy összetett rendszerekben, például beágyazott vezérlőkben vagy rádiófrekvenciás modulokban.

A vázlatos szimbólumok szabványosítása

IEC 60617

A Nemzetközi Elektrotechnikai Bizottság (IEC) által kifejlesztett és karbantartott IEC 60617 az egyik legátfogóbb nemzetközi szabvány az elektromos és elektronikus diagramokban használt grafikus szimbólumok számára.Ez több ezer szabványosított szimbólumot tartalmaz, amelyek mindent lefednek, az ellenállásoktól és a kondenzátoroktól a bonyolultabb elektromechanikai alkatrészekig.Az IEC 60617 célja egy olyan egységes vizuális nyelv előmozdítása, amelyet globálisan lehet alkalmazni a műszaki rajzokban.Széles körben alkalmazzák az oktatástól és a tervezéstől a gyártásig és karbantartásig terjedő területeken.A teljes szimbólumkönyvtárhoz való hozzáférést egy online adatbázison keresztül biztosítják.Ezt az adatbázist rendszeresen frissítik, hogy tükrözzék az új technológiákat és a fejlődő ipari gyakorlatokat.

IEEE/ANSI 315 (1975)

Az Amerikai Nemzeti Szabványügyi Intézettel (ANSI) együttműködve az Elektromos és Elektronikai Mérnökök Intézet (IEEE) kiadta, az IEEE/ANSI 315 évtizedek óta Észak-Amerikában a Go-to-szabvány volt.Először 1975 -ben jelent meg, egyértelmű, következetes szimbólumkészletet adott az elektromos és elektronikus diagramokhoz, és szerepet játszott a mérnöki oktatás és a műszaki dokumentáció kialakításában a 20. század végén.Noha 2019 -ben hivatalosan visszavonták, továbbra is referencia a régi rendszerek és a történelmi dokumentáció számára.Sokan támaszkodnak erre a szabványra, hogy pontosan értelmezzék és karbantartják a szüreti vagy a hosszú élettartamú rendszereket.Befolyása továbbra is nyilvánvaló számos mérnöki eszközben és tankönyvben.

IPC-2612-1

Az IPC (Association Connection Electronics Industries) kiadott IPC-2612-1 egy modern szabvány, amely a grafikus szimbólumok létrehozását és alkalmazását kifejezetten az elektronikus tervezési automatizálás (EDA) környezetében foglalkozik.A régebbi szabványoktól eltérően, amelyeket a kézi húzás vagy a 2D CAD szem előtt tartva fejlesztettek ki, az IPC-2612-1 a mai ECAD (elektronikus számítógép-támogatású) platformon használt digitális munkafolyamatokhoz igazítva van.Részletes útmutatást nyújt arról, hogy a szimbólumokat hogyan kell felépíteni, formázni és integrálni az alkatrészkönyvtárakba, ami értékes a tervező csapatok számára, amelyek egyedi vagy szabványosított alkatrészeket építenek a nyomtatott áramköri lap (PCB) elrendezéséhez és szimulációjához.Az IPC-2612-1 szimbólumok ábrázolásának harmonizálásával segíti a hibák csökkentését, a csapat együttműködésének javítását és a hatékonyabb gyártási folyamatok támogatását.

Tápegység szimbólumok

Ezek a vázlatos szimbólumok különféle típusú energiaforrásokat képviselnek, amelyek elektromos energiát biztosítanak az áramkör számára.Ezeknek a szimbólumoknak a megértése szükséges az áramköri diagramok értelmezéséhez és megtervezéséhez.

AC áramforrás

Az AC Power szimbólum általában olyan körként jelenik meg, amelynek szinuszhulláma van, vagy egyszerűen csak egy „AC” feliratú terminál.Ez a váltakozó áram forrását képviseli, ahol az áramlás iránya rendszeresen fordul elő, másodpercenként rendszeresen, a régiótól függően.Az AC Power a közüzemi társaságok által szolgáltatott villamosenergia -forma, amelyet általában otthonokban, vállalkozásokban és ipari létesítményekben használnak.Ideális nagy távolságra történő továbbításhoz az energia továbbításához, mivel képes a transzformátorok segítségével könnyen átalakítani különböző feszültségekre.

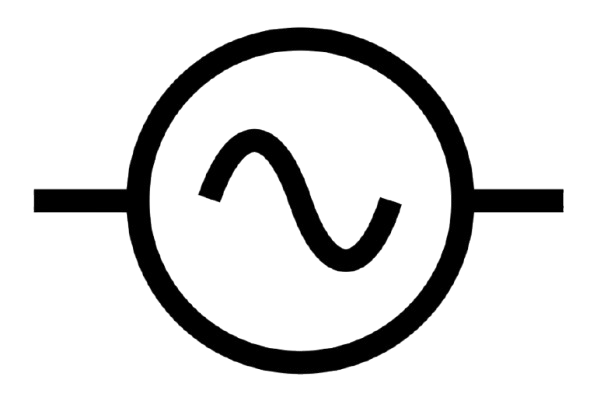

2. ábra AC áramellátási szimbólum

DC áramforrás

A DC áramforrás szimbóluma általában két párhuzamos vonalat tartalmaz, egy hosszabb (pozitív) és egy rövidebb (negatív).Bizonyos variációkban egy nyíl tartalmaz, amely jelzi, hogy a feszültség állítható.Az ilyen típusú forrás folyamatos, egyirányú elektromos töltést biztosít.A DC teljesítmény fontos az elektronikában, különösen az áramkörökben, amelyek következetes feszültségszintet igényelnek.Általában a laboratóriumokban és a prototípusokhoz használt szabályozott tápegységekkel és a prototípusokhoz használt szabályozott tápegységek szállítják.

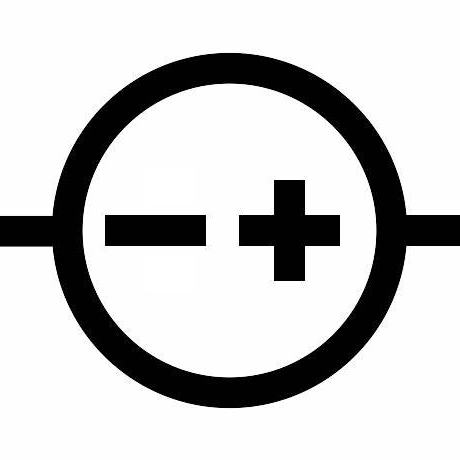

2. ábra: DC áramforrás szimbólum

Akkumulátor

Az akkumulátor szimbóluma váltakozó hosszú és rövid vonalakból áll, amelyek egy vagy több elektrokémiai sejt pozitív és negatív termináljait képviselik.Ez a szimbólum egy önálló DC energiaforrást jelöl, amely kémiailag tárolja az energiát.Az akkumulátorok jóak a hordozható elektronikához, például okostelefonokhoz és laptopokhoz, valamint biztonsági mentési teljesítményhez olyan rendszerekben, mint a riasztások és a vészvilágítás.A felhasznált cella szimbólumok száma gyakran megfelel az akkumulátor feszültségszintjének, és több cella nagyobb feszültség kimenetet képvisel.

3. ábra. Akkumulátor/cella szimbólum

Passzív komponens szimbólumok

A passzív alkatrészek az elektromos és elektronikus áramkörök fontos építőelemei.Az aktív komponensektől eltérően (például a tranzisztorok vagy a diódák), a passzív komponensek nem generálnak energiát és nem erősítik a jeleket.Ehelyett reagálnak az elektromos energiára, és befolyásolják a jelek viselkedését, gyakran az energia tárolásával vagy eloszlásával.Itt vannak a passzív alkatrészek fő típusai és a szokásos áramköri szimbólumok:

Ellenállások

Az ellenállások olyan alkatrészek, amelyek korlátozzák vagy szabályozzák az áramkörön belüli elektromos áram áramlását.A leggyakoribb típus a rögzített ellenállás, amelyet általában egy cikcakk vagy téglalap alakú vonal képvisel, amelynek állandó ellenállási értéke van.A változó ellenállásokat, például a potenciométereket és a reosztátokat egy nyíllal ábrázolják az ellenállási szimbólumon, jelezve, hogy ellenállásuk manuálisan beállítható.Speciális ellenállások is léteznek, beleértve a termisztorokat is, amelyek hőmérséklet-érzékenyek és átlós vonallal vagy nyíllal vannak megjelölve a szimbólumon keresztül;Ellenállásuk megváltozik a hőmérsékleti variációkra adott válaszban.Hasonlóképpen, a fotorezisztorok, más néven fényfüggő ellenállások (LDR), a fényintenzitás alapján megváltoztatják ellenállásukat, és gyakran szimbolizálják, amikor a nyilak az ellenállás felé mutatnak, hogy jelöljék a bejövő fényt.Ezen ellenállástípusok mindegyike egyedülálló szerepet játszik az áram szabályozásában változó környezeti vagy működési körülmények között.

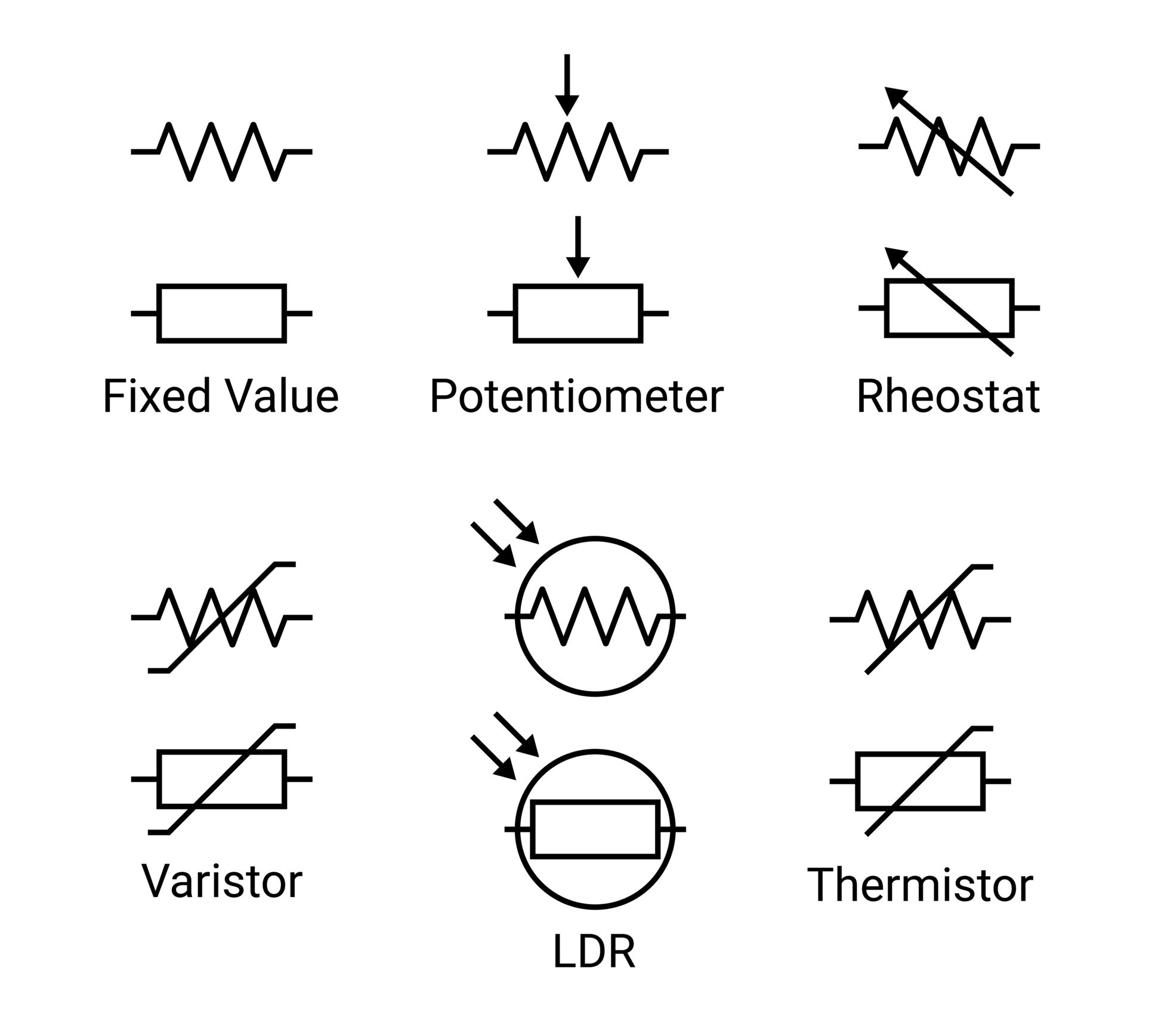

4. ábra: ellenállók szimbóluma

Kondenzátorok

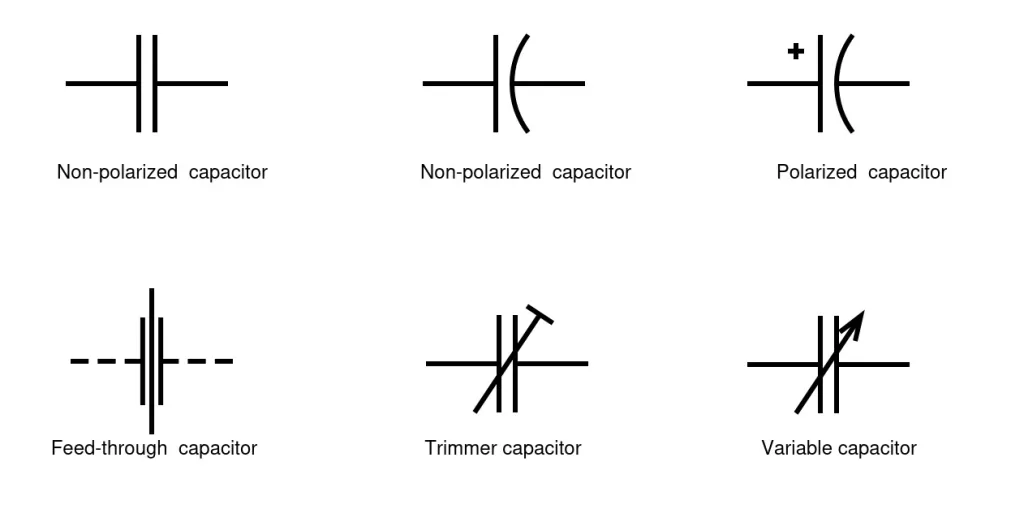

A kondenzátorok olyan alkatrészek, amelyek elektromos energiát tárolnak és felszabadítanak egy elektromos mező formájában, szerepet játszanak az időzítésben, a szűrésben és az energiatárolásban.A nem polarizált kondenzátorokat, amelyeket gyakran AC áramkörökben használnak, vagy ahol a polaritás nem aggodalomra ad okot, az áramköri diagramokban két párhuzamos, azonos hosszúságú vonal képviseli, a lemezek szimbolizálását.Ezzel szemben a polarizált kondenzátorok, például az elektrolitikus vagy tantalum típusok specifikus polaritással rendelkeznek, és elsősorban DC áramkörökben használják;Szimbólumaik egy egyenes vonalat és egy ívelt vonalat tartalmaznak, vagy tartalmaznak egy plusz jelet a pozitív terminál jelzésére.Ezenkívül a változó kondenzátorokat, amelyek lehetővé teszik a kapacitás beállítását, ábrázolják a kondenzátor szimbólumát áthúzott nyíllal, tükrözve hangolható természetüket.

5. ábra

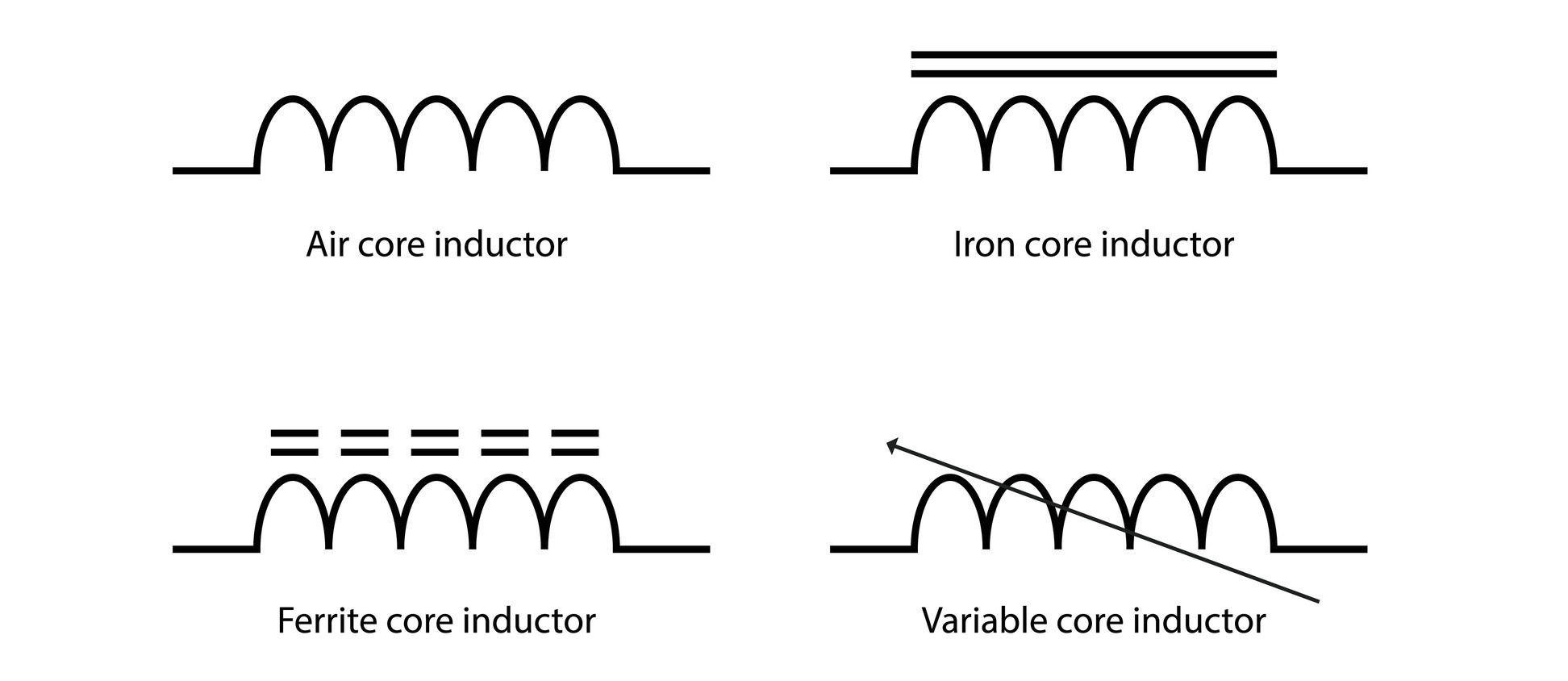

Induktorok

Az induktorok olyan passzív alkatrészek, amelyek az energiát mágneses mezőben tárolják, amikor az elektromos áram átáramlik rajtuk.Elsődleges funkciójuk az áramváltozások elleni küzdelem, ami különösen hasznossá teszi őket a szűrés, a hangolás és az időzítési alkalmazások során.Az áramköri diagramokban a standard induktorokat hurkok vagy tekercselt huzal szimbólum képviseli.Ha az induktor tartalmaz egy mágneses magot, amelyet gyakran használnak az induktivitás növelésére, ezt a tekercs közelében vagy belsejében lévő vonalakkal vagy téglalapokkal jelzik, jelezve egy vasmag induktorát.A változó induktorokat, amelyek lehetővé teszik az induktivitás beállítását, a tekercsen áthaladó nyíllal ábrázolják, hasonló konvenciót követően, amelyet más állítható alkatrészek, például a változó ellenállók és a kondenzátorok esetében használnak.

6. ábra

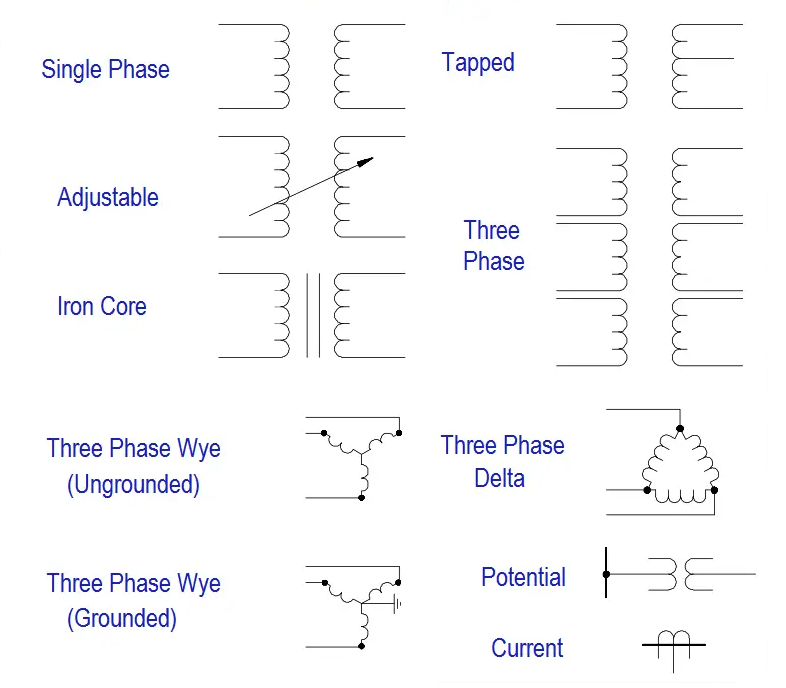

Transzformátorok

A transzformátorok olyan passzív alkatrészek, amelyek elektromos energiát vesznek át két vagy több áramkör között az elektromágneses indukció elve révén.Általában használják őket a feszültség szintjének felfelé vagy lefelé történő lépésére az energiaeloszlás és a jel elkülönítése során.A vázlatos diagramokban a transzformátorokat általában két, egymás mellett elhelyezett induktív tekercs képviseli, gyakran párhuzamos vonalak között, hogy jelezzék a mágneses magot.A tekercsek közelében lévő pontok vagy jelek felhasználhatók a kanyargós polaritás vagy a fáziskapcsolatok megjelenítésére.A ábrázolt tekercsek stílusa és száma azt sugallhatja, hogy a transzformátor konfigurálva van -e a feszültség felfelé vagy lefelé történő lépésére.Egyes transzformátorok egy középső csapot is tartalmaznak, egy kiegészítő csatlakozást az elsődleges vagy másodlagos tekercsen, amely hasznos az áramellátási áramkörökben és audio alkalmazásokban, ahol kettős feszültségkimenetekre vagy fázismegosztásra van szükség.

7. ábra

Félvezető eszköz szimbólumok

8. ábra

A félvezető eszköz szimbólumait az áramköri diagramokban használják, hogy olyan fontos alkatrészeket jelenítsenek meg, amelyek az elektronikus eszközök villamos energiáját vezérlik.Ezeket az alkatrészeket „aktív alkatrészeknek” nevezzük, mert megváltoztathatják, irányíthatják vagy növelhetik az elektromos jeleket.Szinte mindenben használják őket, a számítógépektől és a telefonoktól a fényekig és hangszórókig.Az egyik általános típus a dióda.A dióda Lehetővé teszi, hogy a villamosenergia csak egy irányban folyjon, olyan, mint egyirányú utca.Ez hasznos az AC (váltakozó áram) DC -re (közvetlen áramra) történő megváltoztatásához, amelyre sok eszköznek szüksége van.Különböző típusú diódák vannak.A Zener -diódák hagyhatják, hogy a villamosenergia visszafelé folyjon, ha a feszültség elég magas, ami elősegíti a feszültség szabályozását.A LED-ek (fénykibocsátó diódák) világítanak, amikor az elektromosság áthalad rajta.A fotodiódok villamos energiát teremtenek, amikor érzékelik a fényt, ami hasznossá teszi őket az érzékelőkben.A híd egyenirányító négy diódából készül, és gyakran használják a tápegységekben, hogy az AC -t DC -ként alakítsák.

Egy másik kulcsfontosságú rész a tranzisztor. Tranzisztorok úgy viselkedhet, mint egy kapcsoló, amely bekapcsolja az elektromos áramot, vagy erősebbé teheti a jeleket.Különböző típusú tranzisztorok vannak, például az NPN és a PNP (amelyek bipoláris tranzisztorok típusai) és a JFET -ek, amelyeket feszültség szabályozott.A tranzisztorokat szinte minden elektronikus eszközben használják, és különösen fontosak a számítógépekben.Az integrált áramkörök (ICS) kis chipek, amelyek sok apró elektronikus alkatrészt tartalmaznak bennük.A diagramban téglalapokként néznek ki.Ezek a chipek sok munkát végezhetnek, attól függően, hogy mi van benne.Egyes IC-k logikai kapuk, amelyek alapvető matematikai és döntéshozatalt végeznek a számítógépeken.Mások, mint például az operatív erősítők (OP-AMPS), az eszközök jelszilárdságának vagy vezérlési hangjának és fényének növelésére használják.

Elektromechanikus eszköz szimbólumok

Az elektromechanikus alkatrészek olyan eszközök, amelyek az elektromos energiát fizikai mozgássá, hangsá vagy más mechanikai hatásokká alakítják.Az áramköri diagramokban ezeket az alkatrészeket olyan szabványos szimbólumok ábrázolják, amelyek nemcsak az eszköz típusát ábrázolják, hanem gyakran jelzik, hogy az áramkörben aktiválódik vagy csatlakoztatva van.A relé egy elektromosan működtetett kapcsoló, amely elektromágneset használ az egy vagy több érintkezési készlet mechanikus működtetésére.Amikor az áram átfolyik a tekercsen, olyan mágneses mezőt generál, amely bezárja vagy kinyitja a kapcsolót.A relé szimbólumok általában a tekercset és a megfelelő kapcsoló érintkezőket mutatják, szemléltetve, hogy a relé hogyan működik az áramkörben.

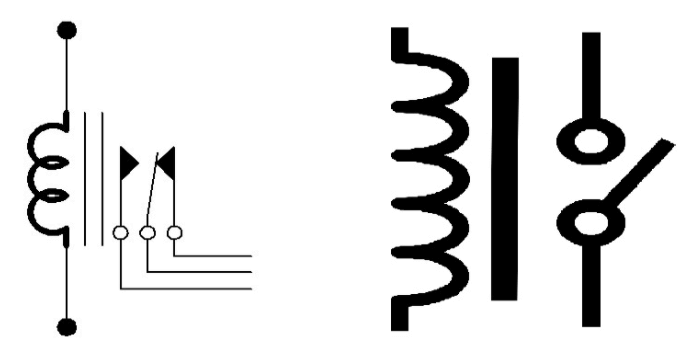

9. ábra: A relé szimbóluma az elektromos áramkörben

Motorok Átalakítják az elektromos energiát forgómozgássá, a mechanikai rendszerek széles skáláját táplálva.A motorok áramköri szimbólumai gyakran tartalmazzák az "M" betűt, és kapcsolatokat mutathatnak az energia és a vezérléshez, jelezve, hogy a motor AC vagy DC.Hangjelzők Hallható jeleket állít elő, amikor elektromos áramot alkalmaznak.Ezeket az alkatrészeket riasztásokhoz, riasztásokhoz vagy értesítésekhez használják az elektronikus rendszerekben.Vázlatos szimbólumaik tartalmazhatnak hullámvonalakat vagy stilizált hangszórót, amely a hangtermelő funkciót ábrázolja.A biztosíték olyan biztonsági eszköz, amely megvédi az elektromos áramköröket a túláramlástól azáltal, hogy megolvad és megszakítja a kapcsolatot, amikor az áram meghaladja egy bizonyos küszöböt.A biztosíték szimbólumai általában egy kis téglalapból vagy egy központi sávból álló vonalból állnak, amely a törhető elemet képviseli.Ezek a szimbólumok nemcsak maguk az eszközöket azonosítják, hanem nyomokat is adnak arról, hogy miként és mikor aktiválódnak az áramkörben.Például egy relé szimbólum egy kapcsolóhoz csatlakoztatott vezérlővezetéket mutathat, míg a motoros szimbólum párosítható kondenzátorral vagy meghajtóáramkörrel.Ezeknek a szimbólumoknak a megértése fontos a funkcionális és biztonságos elektronikus sématika értelmezéséhez és megtervezéséhez.

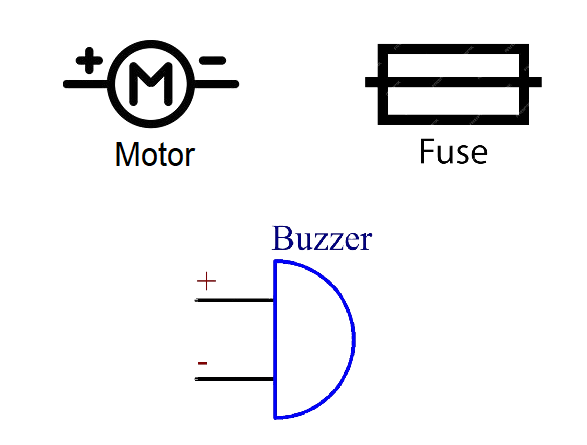

10. ábra: A motor, a biztosíték és a hangjelzés szimbóluma

Mérési és diagnosztikai szimbólumok

Ezek a szimbólumok az elektromos és elektronikus áramkörök viselkedésének megfigyelésére, mérésére és diagnosztizálására általánosan használt eszközöket képviselik:

Voltmérő és ampermérők az elektromos potenciál (feszültség) és az áram áramlásának mérésére használják.Egy voltmérő általában párhuzamosan van csatlakoztatva egy alkatrészen, hogy mérje a feszültséget, míg az ampermérő sorban csatlakozik az áram áramkörén keresztül történő mérésére.Ezek az eszközök jóak az áramkör teljesítményének értékeléséhez és a hibák azonosításához.Galvanométerek érzékeny eszközök, amelyek célja a nagyon kis áramok észlelése és mérése.Az analóg rendszerekben gyakran használva a galvanométerek jelezhetik az aktuális irányt, és alapvető komponensek az analóg mérő kijelzőkben.Oszcilloszkópok Engedje meg az elektromos jelek megjelenítését az idő múlásával.A feszültséghullámok megjelenítésével a képernyőn az oszcilloszkópok segítenek elemezni a jel viselkedését, a frekvenciát, az amplitúdót és az időzítést.Nagyszerűek a hibaelhárításban, a hullámforma elemzésében és a jel integritásának tesztelésében a komplex áramkörökben.

11. ábra

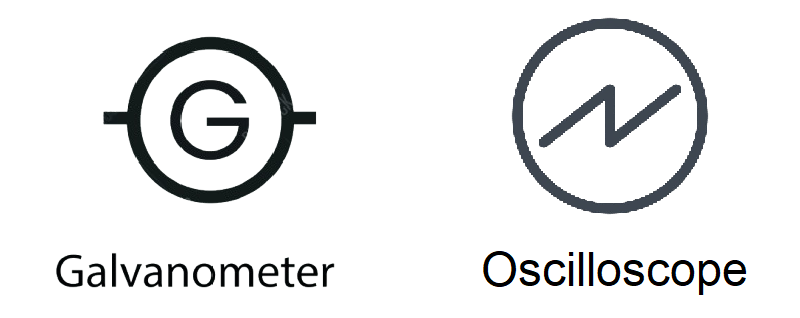

12. ábra: Galvanométer és oszcilloszkóp szimbólum

Audio és kommunikációs szimbólumok

Ezeket a szimbólumokat általában olyan eszközökön találják meg, amelyek az audio- és kommunikációs jelek átvitelét vagy fogadását kezelik.Segítenek azonosítani a hangfeldolgozásban és a jelváltásban részt vevő kulcsfontosságú elemeket különféle elektronikus rendszerekben.A mikrofonok olyan alkatrészeket képviselnek, amelyek rögzítik a hanghullámokat, és elektromos jelekké alakítják őket.A mikrofonok jóak olyan alkalmazásokban, mint a hangfelvétel, a videokonferencia és az élő hangrendszerek.A szimbólum egy kis függőleges henger vagy stilizált hangszedő eszközre hasonlít.A hangszórók olyan eszközöket jelölnek, amelyek az elektromos jeleket hallható hangsá alakítják.A mobiltelefonoktól kezdve a PA rendszerekig a hangszórók szerepet játszanak az audio kimenet kézbesítésében.Szimbólumuk gyakran úgy néz ki, mint egy kúp vagy egy stilizált hanghullám, amely egy dobozból kibocsát.A távközlési és RF (rádiófrekvenciás) portok azonosítják a kommunikációs eszközök, beleértve a telefonok, antennák és vezeték nélküli modulok csatlakoztatásához használt portokat.Belépési és kilépési pontokként szolgálnak az adatok és audio jelek számára a vezetékes és vezeték nélküli kommunikációs rendszerekben.A szimbólumok változhatnak, de gyakran tartalmaznak hullámformákat vagy antenna képeket, hogy jelöljék a jeláramot.

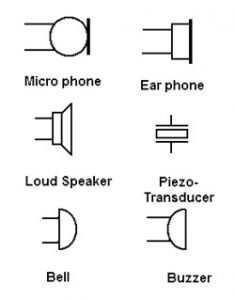

13. ábra: Hang- és kommunikációs szimbólumok

Digitális logika és interfész szimbólumok

A digitális logika és az interfész szimbólumok fontos eszközök a bináris adatok feldolgozó áramkörök megtervezésében és értelmezésében.Ezek a szimbólumok vizuális rövidítésként szolgálnak a digitális rendszerek alkatrészeinek és útvonalainak ábrázolásához, különösen a beágyazott rendszerekben, az automatizálási vezérlőkben és a számítástechnikai platformokban.A logikai kapuk, például és, vagy, és XOR, a digitális döntéshozatal alapját képezik, ha a bináris bemenetek alapján speciális logikai műveleteket hajtanak végre.Ezeket a vezérlő logika, a jelfeldolgozás és az adatáramlás megvalósításához használják az áramkörökön belül.A buszok és az elágazó dobozok segítik a jelvezérlés összetettségének kezelését azáltal, hogy ábrázolják a csoportosított adatvonalakat, és lehetővé teszik a jelek szervezett eloszlását a rendszer különböző része között.Ezek az elemek kiválóan alkalmasak a vázlatos diagramok egyértelműségének fenntartására és a hatékony adatkommunikáció biztosítására.A potentiométerek, bár az analóg áramkörökkel gyakran társulnak, szintén szerepet játszanak a digitális rendszerekben azáltal, hogy lehetővé teszik a jelszintek kézi beállítását, különösen olyan forgatókönyvekben, ahol az analóg bemenetet digitálisan kell értelmezni.Ezek a szimbólumok együttesen nemcsak a digitális áramkörök felépítését és elemzését irányítják, hanem lehetővé teszik a világos kommunikációt is a különféle technológiai területeken.

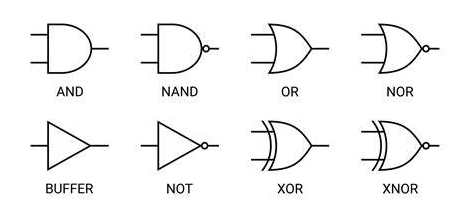

14. ábra. Logikai kapu szimbólumok

Következtetés

A vázlatos szimbólumok megkönnyítik az elektronikus áramkörök olvasását, tervezését és javítását.Olyanok, mint egy közös nyelv, amelyet az emberek mindenhol megérthetnek, függetlenül attól, hogy melyik országból származnak.Ez az útmutató megmutatja, hogy az egyes szimbólumok hogyan állnak az áramkör egy részének, és segít megérteni, hogy mit csinál ez a rész.Ha jól ismeri ezeket a szimbólumokat, jobb áramköröket építhet, gyorsabban megoldhatja a problémákat és magabiztosabban dolgozhat az elektronikával.
